【CN209899459U】一种医用内窥镜活检钳【专利】

专利名称：一种操作方便的医用内窥镜专利类型：发明专利
发明人：沈礼宝,柴玉军
申请号：CN202011319167.6
申请日：20201123
公开号：CN112401808A
公开日：
20210226
专利内容由知识产权出版社提供
摘要：本发明涉及医学观察技术领域，公开了一种操作方便的医用内窥镜，包括内窥镜主管，所述内窥镜主管的右侧壁固定安装有尾座线，所述内窥镜主管的左侧壁圆心处开设有插孔，插孔为圆形孔，所述插孔的内侧壁滑动连接有内窥镜管，所述内窥镜主管的外侧壁两侧分别开设有主侧槽，主侧槽为矩形槽，两个主侧槽关于内窥镜主管的轴心对称分布，所述内窥镜主管的外侧壁滑动套接有主滑环，通过观察结束后将从滑环从切口处取出，并将整个装置取出，向外拉动连接从卡环，使得卡接器从卡接槽上取出，将取出后的部分进行清洗，并将卡接器卡接在卡接槽上，分别向右拉动主滑环和从滑环，使得主滑环和从滑环恢复原位，从而使得整个装置便捷的拆卸清洗。

申请人：苏州法兰克曼医疗器械有限公司
地址：215000 江苏省苏州市高新区锦峰南路108号
国籍：CN
更多信息请下载全文后查看。

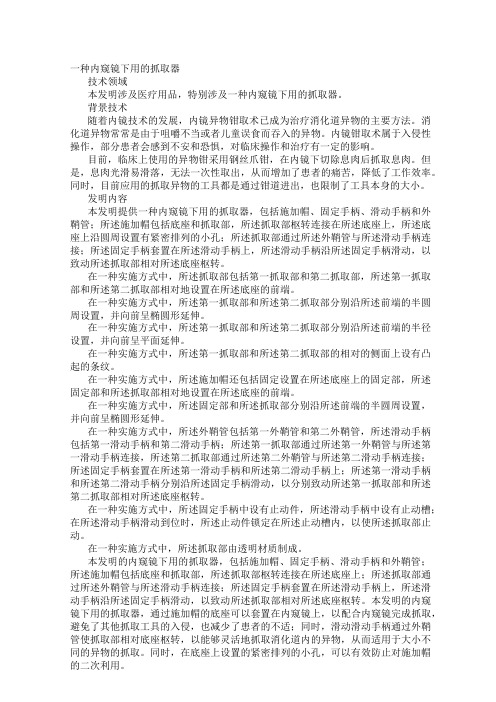

一种内窥镜下用的抓取器技术领域本发明涉及医疗用品，特别涉及一种内窥镜下用的抓取器。

背景技术随着内镜技术的发展，内镜异物钳取术已成为治疗消化道异物的主要方法。

消化道异物常常是由于咀嚼不当或者儿童误食而吞入的异物。

内镜钳取术属于入侵性操作，部分患者会感到不安和恐惧，对临床操作和治疗有一定的影响。

目前，临床上使用的异物钳采用钢丝爪钳，在内镜下切除息肉后抓取息肉。

但是，息肉光滑易滑落，无法一次性取出，从而增加了患者的痛苦，降低了工作效率。

同时，目前应用的抓取异物的工具都是通过钳道进出，也限制了工具本身的大小。

发明内容本发明提供一种内窥镜下用的抓取器，包括施加帽、固定手柄、滑动手柄和外鞘管；所述施加帽包括底座和抓取部，所述抓取部枢转连接在所述底座上，所述底座上沿圆周设置有紧密排列的小孔；所述抓取部通过所述外鞘管与所述滑动手柄连接；所述固定手柄套置在所述滑动手柄上，所述滑动手柄沿所述固定手柄滑动，以致动所述抓取部相对所述底座枢转。

在一种实施方式中，所述抓取部包括第一抓取部和第二抓取部，所述第一抓取部和所述第二抓取部相对地设置在所述底座的前端。

在一种实施方式中，所述第一抓取部和所述第二抓取部分别沿所述前端的半圆周设置，并向前呈椭圆形延伸。

在一种实施方式中，所述第一抓取部和所述第二抓取部分别沿所述前端的半径设置，并向前呈平面延伸。

在一种实施方式中，所述第一抓取部和所述第二抓取部的相对的侧面上设有凸起的条纹。

在一种实施方式中，所述施加帽还包括固定设置在所述底座上的固定部，所述固定部和所述抓取部相对地设置在所述底座的前端。

在一种实施方式中，所述固定部和所述抓取部分别沿所述前端的半圆周设置，并向前呈椭圆形延伸。

在一种实施方式中，所述外鞘管包括第一外鞘管和第二外鞘管，所述滑动手柄包括第一滑动手柄和第二滑动手柄；所述第一抓取部通过所述第一外鞘管与所述第一滑动手柄连接，所述第二抓取部通过所述第二外鞘管与所述第二滑动手柄连接；所述固定手柄套置在所述第一滑动手柄和所述第二滑动手柄上；所述第一滑动手柄和所述第二滑动手柄分别沿所述固定手柄滑动，以分别致动所述第一抓取部和所述第二抓取部相对所述底座枢转。

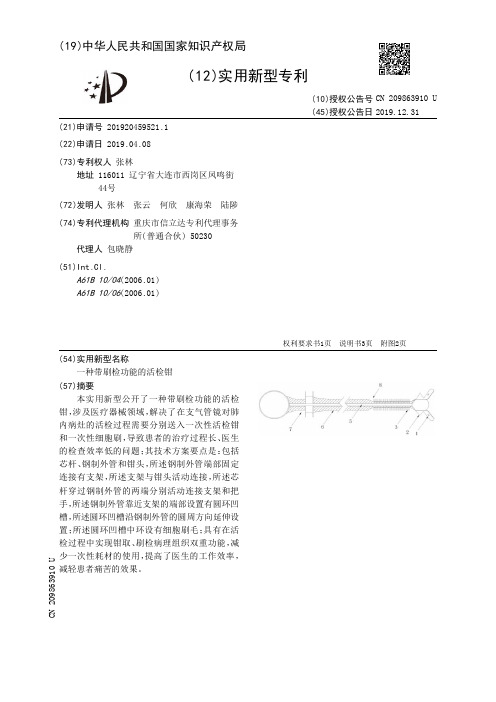

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920459521.1(22)申请日 2019.04.08(73)专利权人 张林地址 116011 辽宁省大连市西岗区凤鸣街44号(72)发明人 张林　张云　何欣　康海荣　陆陟　(74)专利代理机构 重庆市信立达专利代理事务所(普通合伙) 50230代理人 包晓静(51)Int.Cl.A61B 10/04(2006.01)A61B 10/06(2006.01)(54)实用新型名称一种带刷检功能的活检钳(57)摘要本实用新型公开了一种带刷检功能的活检钳，涉及医疗器械领域，解决了在支气管镜对肺内病灶的活检过程需要分别送入一次性活检钳和一次性细胞刷，导致患者的治疗过程长、医生的检查效率低的问题；其技术方案要点是：包括芯杆、钢制外管和钳头，所述钢制外管端部固定连接有支架，所述支架与钳头活动连接，所述芯杆穿过钢制外管的两端分别活动连接支架和把手，所述钢制外管靠近支架的端部设置有圆环凹槽，所述圆环凹槽沿钢制外管的圆周方向延伸设置；所述圆环凹槽中环设有细胞刷毛；具有在活检过程中实现钳取、刷检病理组织双重功能，减少一次性耗材的使用，提高了医生的工作效率，减轻患者痛苦的效果。

权利要求书1页 说明书3页 附图2页CN 209863910 U 2019.12.31C N 209863910U权　利　要　求　书1/1页CN 209863910 U1.一种带刷检功能的活检钳，包括芯杆(5)、钢制外管(6)和钳头(1)，所述钢制外管(6)端部固定连接有支架(2)，所述钳头(1)与支架(2)活动连接，所述芯杆(5)穿过钢制外管(6)的两端分别与钳头(1)和把手(7)活动连接；其特征是：所述钢制外管(6)靠近钳头(1)的端部设置有圆环凹槽(8)，所述圆环凹槽(8)沿钢制外管(6)的圆周方向延伸设置；所述圆环凹槽(8)中环设有细胞刷毛(3)。

专利名称：一种医用内窥镜活检钳专利类型：实用新型专利
发明人：蔡佳
申请号：CN201920416117.6申请日：20190329
公开号：CN209899459U
公开日：
20200107
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种医用内窥镜活检钳，包括支撑板，支撑板内侧壁滑动连接有拉环，拉环上端连接有螺纹管，螺纹管另一端连接有钳头，钳头内侧壁连接有伸缩架，伸缩架下端连接有钳刀，支撑板外侧壁一侧设有固定机构，钳头前表面设有清洗机构；通过挡板和孔洞的设置，使内窥镜活检钳在进行流动水的冲洗时，可通过打开挡板使水流对钳头的内部进行冲洗，使内部的组织碎片和黏液被冲洗掉，使钳头变得洁净，通过垫板和固定栓的设置，使内窥镜活检钳在使用过程中，利用钳刀进行物体的夹持后，可通过固定栓挤压拉环使拉环的位置得到固定，使钳刀在拖动的过程中不会发生松动，使夹持的物品破碎或脱落。

申请人：常州金龙医用塑料器械有限公司
地址：213000 江苏省常州市郑陆镇镇南路6号
国籍：CN
代理机构：北京天奇智新知识产权代理有限公司
代理人：任毅
更多信息请下载全文后查看。

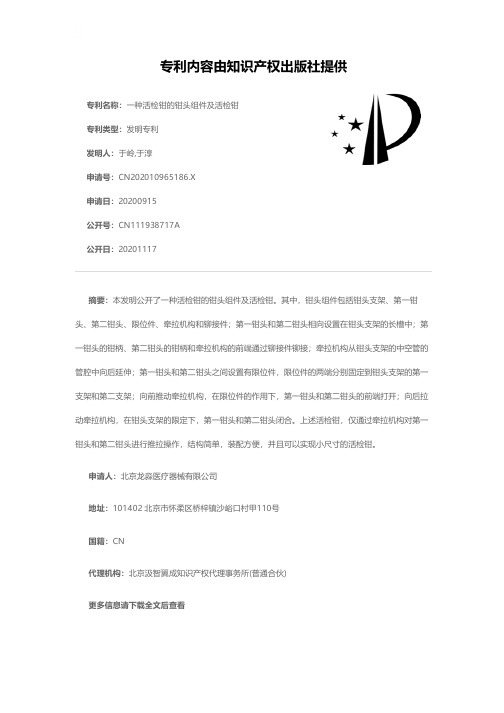

专利名称：一种活检钳的钳头组件及活检钳专利类型：发明专利
发明人：于岭,于淳
申请号：CN202010965186.X
申请日：20200915
公开号：CN111938717A
公开日：
20201117
专利内容由知识产权出版社提供
摘要：本发明公开了一种活检钳的钳头组件及活检钳。

其中，钳头组件包括钳头支架、第一钳头、第二钳头、限位件、牵拉机构和铆接件；第一钳头和第二钳头相向设置在钳头支架的长槽中；第一钳头的钳柄、第二钳头的钳柄和牵拉机构的前端通过铆接件铆接；牵拉机构从钳头支架的中空管的管腔中向后延伸；第一钳头和第二钳头之间设置有限位件，限位件的两端分别固定到钳头支架的第一支架和第二支架；向前推动牵拉机构，在限位件的作用下，第一钳头和第二钳头的前端打开；向后拉动牵拉机构，在钳头支架的限定下，第一钳头和第二钳头闭合。

上述活检钳，仅通过牵拉机构对第一钳头和第二钳头进行推拉操作，结构简单，装配方便，并且可以实现小尺寸的活检钳。

申请人：北京龙淼医疗器械有限公司
地址：101402 北京市怀柔区桥梓镇沙峪口村甲110号
国籍：CN
代理机构：北京汲智翼成知识产权代理事务所(普通合伙)
更多信息请下载全文后查看。

专利名称：一种新型活检钳
专利类型：实用新型专利
发明人：唐川君,白帅,汪旭丽,张琼英,胡兵申请号：CN202122708717.X
申请日：20211105
公开号：CN216257216U
公开日：
20220412
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种新型活检钳，涉及医疗设备技术领域。

本实用新型包括主杆和绝缘杆，主杆与绝缘杆内部均为中空状态，主杆与绝缘杆固定连接，绝缘杆一端内部固定安装有固定柱，固定柱上转动连接有相对设置的两个钳夹，钳夹上设置有螺纹孔，钳夹通过螺纹孔螺纹连接有钳具，钳具一表面上固定连接有割齿刀，钳夹另一端上固定连接有钢绳。

本实用新型通过在钳夹上设置螺纹孔，在钳具一端上设置与螺纹孔相对应的螺纹柱，通过将螺纹柱螺纹连接在螺纹孔内部的方式对钳具进行更换，在需要切割不同大小的息肉时，更换钳具。

申请人：四川大学华西医院
地址：610041 四川省成都市武侯区国学巷37号
国籍：CN
代理机构：北京正华智诚专利代理事务所(普通合伙)
代理人：杨浩林
更多信息请下载全文后查看。
