VSD控制卡硬件说明书

VS2010全新操作软件说明书———功能更强大与操作简单并无冲突欢迎使用VS2010全新操作软件，目前该软件支持的控制卡型号有VSA系列、VSD卡、VS-mini卡、VSC++卡，暂时不支持VSB卡，请勿在VSB卡上更新VS2010软件。

在VSA系列的控制卡中，也仅支持标签颜色为白底红字的控制卡，如果错误的更新了VS2010软件将对控制卡造成不可恢复的损坏，请您谨慎使用。

目录第一部分 VS2010全新软件简介 (3)一、VS2010全新软件概述 (3)二、VS2010全新软件的运行环境及组件介绍 (4)三、VS2010操作界面简介 (5)四、软件主要功能列表 (6)五、菜单功能介绍 (6)1.文件 (6)2.编辑 (7)3.视图 (7)4.节目 (7)5.预览 (7)6.工程 (7)7.控制卡 (7)8.远程 (8)10.帮助 (8)六、快捷工具栏介绍 (8)七、对象工具箱介绍 (8)八、节目对象和属性介绍 (9)九、编辑区介绍 (9)十、系统状态栏介绍 (10)总结 (10)第二章对象的使用和编辑 (10)一、名词解释............................................. 错误!未定义书签。

二、什么是对象 (11)1.编辑对象 (11)2.显示对象 (11)三、对象与属性 (11)四、属性的编辑与对象的操作 (11)五、我们使用的对象 (12)1.编辑类对象 (12)节目和对象 (12)2.显示类对象 (13)文本文字 (13)内码文字 (14)RTF文字 (14)图片显示............................................. 错误!未定义书签。

文字节目单 (14)数字时钟 (15)模拟时钟 (15)动画 (15)表格 (15)天气信息 (15)倒计时 (16)第三章显示屏的管理 (16)一、管理的概念： (16)二、默认的环境 (16)三、发送节目 (16)四、下载节目 (16)五、工程的建立与导出 .................................. 错误!未定义书签。

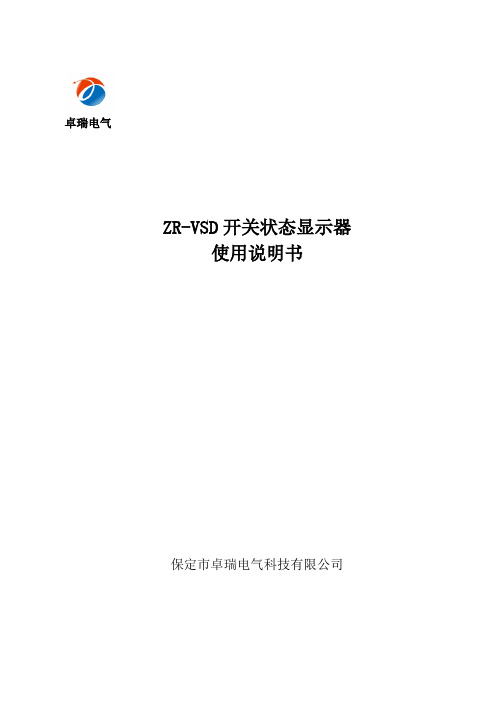

卓瑞电气ZR-VSD开关状态显示器使用说明书保定市卓瑞电气科技有限公司目录一、概述 (1)二、特点 (1)三、选型说明 (1)四、技术指标 (1)五、工作原理 (2)六、使用方法 (2)七、模拟显示指示图 (3)八、安装方式及接线 (4)九、传感器安装 (7)十、注意事项 (7)十一、原理接线图 (10)一、概述ZR-VSD开关状态显示器是一种多功能、全数字、智能化的高、低压开关柜显示与控制装置，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜，集多种功能于一体，完全取代传统的一次回路模拟指示牌、电磁式开关状态显示器、接地指示器及除湿加热控制器等诸多元件，简化和美化了面板结构，方便了组装和接线，能迅速、直观地反映柜体运行状态，并能够通过RS-485总线与后台监控计算机组网通信。

选用时您只需提供一次系统图即可。

二、特点1、高可靠性：采用光电和电磁隔离技术，配以工业级元件和专业的抗干扰设计，同时进行全面的三防处理，使产品具有优异电磁兼容性能，并能耐受盐雾、酸雾、霉菌、导电尘埃等的侵蚀；2、功能完备：集成一次回路模拟图、隔离开关状态、弹簧储能状态、断路器位置、接地刀状态、高压带电指示、高压带电闭锁、温湿度显示与控制、通讯等多种功能；3、全数字化：采用微控制器技术对开关柜中各元件的工作状态实时采集，自动进行除湿加热控制与加热回路故障诊断，并将全部信息上传至上层，，便于实现对于采用多台开关柜组成的电气一次系统的实时动态运行模拟与远程环境监控；4、快速直观：面板配有符号管，数码管和LED，实时指示开关器件状态，柜内温湿度值和运行状况；5、无源带电指示：面板配有超高亮带电指示LED，可通过带电传感器由主回路高压直接点亮，装置无需上电即可提醒主回路带电；三、选型说明ZR—VSD开关状态显示卓瑞电气科技四、技术指标1、工作电源：交流或直流100V～265V.2、使用环境：温度-25℃～85℃相对湿度<95%RH3、整机功耗：<5W4、抗电强度：AC2500V 50Hz历时1分钟5、绝缘性能：大于100MΩ6、高压带电指示指示启辉电压 <=15% 额定电压闭锁启控电压 <=65% 额定电压闭锁输出接点常闭型无源接点额定容量AC220V/3A警示：仅凭带电指示不足以证明系统已经不带电；如运行程序要求将其作为强制要求，还应使用符合IEC61243的相关的电压探测器或电压探测装置。

人脸识别管理系统说明书V2.0系统简介人脸识别管理系统是人脸识别终端后台管理系统，实现对人脸识别终端远程下发名单、修改设备参数、远程开门，接收人脸识别终端通行人员识别记录，人脸门禁考勤系统拥有强大的设备管理功能、名单管理功能、考勤管理功能、工地管理等功能，通过本系统能快速批量管理人脸识别终端，对人脸识别终端进行远程配置和操作。

系统组网人脸识别管理系统与人脸识别机通过交换机直接组成，组网架构如下图：1.软件运行环境说明●操作系统：Windows 7旗舰版、Windows10专业版或企业版●运行环境：.NET Framework 4.6.1及以上版本●数据库：支持SQL Server2005及以上版本（推荐SQL Server2008）2.软件安装说明安装软件前建议退出杀毒软件、安全卫士确保安装过程顺畅！！！2.1 SQL2008数据库安装步骤选择【命名实例】安装，人脸识别管理软件默认连接数据库服务器名为命名实例密码设置为123，人脸识别管理软件默认连接数据库sa账号的密码为123 Framework 4.6.1运行环境安装说明：1.此控件为人脸识别管理软件的运行环境，是必装软件！2.如果安装过程中提示已安装或者修复表示此电脑已装，则只安装人脸识别软件即可！3.此运行环境只需装一次即可，换软件或重装软件时无需再装！安装运行环境:双击‘.NET Framework 4.6.1.exe’安装2.3人脸识别管理软件安装安装人脸识别软件管理:双击‘人脸识别管理系统V2.0.exe.’安装若使用一键安装数据库，等待安装完毕后打开软件即可2.4 SQL创建数据库软件安装完毕后，在电脑开始页面，人脸识别管理系统V2.0目录下面，打开数据库管理工具服务器：用命名实例安装的数据库默认即可，用默认实例安装的数据库改为电脑的计算机名即可，点击测试连接(成功) 后点击“创建数据库”点击创建数据库，提示创建数据表成功后，点“保存配置”即可关闭此工具提示：调试使用前请将电脑IP地址设置为跟人脸机同一个网段的IP地址！3.软件登录使用鼠标双击即可打开人脸识别管理系统默认用户名：admin，默认密码为空3.1系统设置1.系统设置：主要是本系统的参数设置✧应用场景设置：选择对应的应用场景，选择“办公大楼”及“小区物业”显示访客功能，隐藏显示屏功能，选择“工地”则反之✧本机IP设置：默认无需更改✧系统设置：自动开启服务，勾选此项打开软件自动连接人脸设备，自动初始化身份证阅读器，勾选此项打开软件驱动身份证阅读器✧图片保存路径：默认，也可根据现场要求更改路径✧系统logo图片：默认，也可自定义✧系统背景图片：默认，也可自定义✧视频监控路数设置：默认4路，最大16路3.2部门管理部门管理可添加公司信息及部门管理，录入人员信息可选择对应的公司及部门3.3操作员管理添加的账号为人脸识别系统的登录账号。

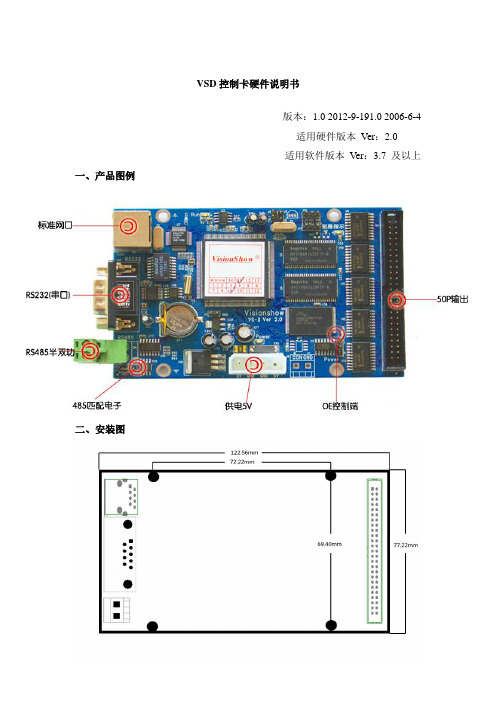

VSD控制卡硬件说明书版本：1.0 2012-9-191.0 2006-6-4适用硬件版本Ver：2.0适用软件版本Ver：3.7 及以上一、产品图例二、安装图三、参数说明控制卡基色类型：双基色全彩控制范围：双基色128*4096点（或512*1024点）全彩64*1024点（256级灰度）�接口类型：标准网口、RS232（串口）、RS485（半双工）�供电：+5V，额定电流不小于0.5A。

�功耗：数据通讯时平均约为0.35A * 5V=1.75W；空闲（休眠）时约为0.02mA * 5V=0.1W。

�工作环境：-20～60℃，90%RH（无凝结）�存储环境：-40～75℃，90%RH（无凝结）�安装尺寸：122.56×77.22(mm)�重量：约400 克，不包括配件。

四、性能特点内容性能CPU类型ARM9TDMI内存容量16 MByteFLSH容量4MByte（完全支持脱机、掉电内容保存可用 1.2MByte）通讯端口标准网口 RS232 RS485（半双工）通讯速率RS232通讯速率为全双工方式 115200~9600bps可调整RS485通讯速率为半双工方式 115200~9600bps可调整无线接入GPS、GPRS、CDMA显示颜色红、绿、黄三色控制LED 像素128(H)×4096(W) 或512(H)×1024(W)---软件实现显示屏内逻辑分割，各逻辑区独立动作显示，互不影响显示内容文本、图片、动画显示方式顺序显示1、文字、图片叠加显示；显示效果2、透明显示；3、多种动作方式显示；4、文字特效显示；5、动作速度可调。

内码支持1、内置国标汉字库；2、支持纯文字屏、区位码传输；3、16/24点阵的宋体字库（占用0.8MByte FLASH空间）。

时钟功能1、完善的时钟显示功能；2、年月日、星期、农历可以自由组合；3、正计时、倒计时显示；4、模拟时钟显示；5、显示字体、字号、颜色、位置等可以任意设定。
