控制回路端子功能说明手持操作器功能手持操作器的外观如下图5.4所示，在表5.5中对操作键的功能进行了详细的说明。
图5.4 手持操作器的外观图表5.5 操作键的功能按键功能快捷键１.非状态显示页面时回到电梯状态显示主界面２.状态显示页面时进入故障查询页面1.故障查询页面时回到电梯状态显示页面2.电梯状态显示页面时进入3.输入输出状态查看页面时进入呼梯页面1.进入速度曲线页面方向键1.选择功能时上移一个项目2.输入数据时当前位数字增加13.选择位参数时上移16个项目4.位设置时改变“ON”, “OFF”状态1.选择功能时下移一个项目2.输入数据时当前位数字减少13.选择位参数时下移16个项目4.位设置时改变“ON”, “OFF”状态1.设置参数时上移10个项目2.输入数据时左移光标3.位设置时左移一个项目1.选择功能时下移10个项目2.输入数据时右移光标3.位设置时右移一个项目 功能键1.返回上一级菜单2.输入数据时取消输入1.选择功能时进入2.查看数据时进入编辑状态3.输入数据时保存 5.2.4 LCD 手持操作器显示界面介绍 5.2.4.1 显示界面种类下表表示了手持操作器能够出现的几种主要显示界面表5.6 显示界面的种类和主要容界面名称 主要容模式选择界面模式选择按ESC 手动进入按ENTER 自动进入上电并连接成功后的第一个状态，选择操作器的模式，一体机请选择按ENTER 自动进入。
版本界面版 本NSPE0230.03上电并连接成功后按ENTER 进入的界面，显示程序版本号。
第三行为电梯驱动程序软件版本号，第四行为电梯控制程序软件版本号。
登录界面密码登录本界面下，输入密码登录成功可以进入查看电梯运行状态 注：如密码输入不对，只能进入主监视界面、监视状态界面和重新登录界面。
电梯状态显示自动 单梯 门锁闭合1 楼 0.00m/s === 00000018 ===登陆后非故障查询页面状态下按F1可回到本状态，显示的容有： 电梯正处于自动、检修、司机、消防等状态 电梯处于单梯还是群控状态 电梯的楼层位置 电梯的运行方向电梯的运行速度 电梯的运行状态注：如无特殊说明，以下的操作都默认以本状态为初始状态功能选择功能选择 参数分类监视状态本界面下可以选择以下功能：监视状态、参数分类、调试操作、复位命令、增值功能、重新登陆、修改密码等功能，在部分功能下还有二级功能选择菜单，每一个菜单的功能描述请参见第一节。

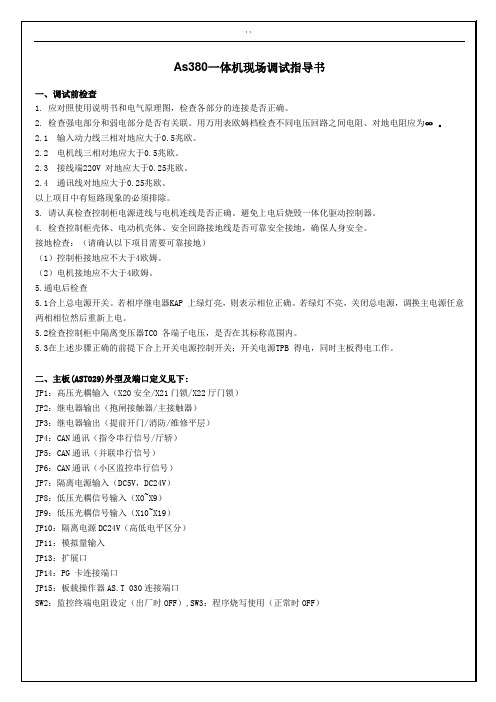

主板(AST029)外型图：二：便捷调试方法：系统主板里有很多参数，一般的电梯很少使用得到；下面以举例说一下调试的方法：电梯基本配置： 电梯层站是:10层/10站 电梯速度: 1.5m/s ；主机额定转速: 380V ， 144转速， 26A ， 20级； 编码器: ERN1387 ,脉冲数2048，三：慢车调试：1. 电梯曳引机、钢丝绳、轿厢、对重框等安装到位，，井道没有卡阻现象2. 接好动力电源线,其中包括输入的三相R 、S 、T 和输出的U V W ，3. 接好抱闸电源线。
JP1 JP2 JP3 JP4 JP5JP6JP7 JP 12JP11JP10JP9JP8JP13 JP15J P14SW2SW3AS.T0294.通过AST024 PG卡上的短连接线与曳引机过来的编码器线相连接，在断电的状态下完成。
5.短封安全回路，门锁回路、102-118，118-116，118-120，短封上下换速开关C0M-84，COM-866.短封轿顶检修开关，COM-787.给控制柜通入AC380V的电源，通过板载操作器AST030上的灯，观测电梯此时的状态，L20应快速闪动，说明系统没有报故障，安全L25、门锁L26，L27应被点亮，否则要检查短接线的是否正确，此时按动板载操作器上的MENU键，通过上、下箭头选择LED=06时,此时的L5和L6灯被点亮，否则要检查换速开关的短接线是否正确。
8.在板载操作器的DB1口上插上手持操作器：设定和校对以下参数F6=1.5 (电梯额定速度) 根据电梯额定速度设定F11=10 (电梯楼层) 根据现场实际插板数设定F25=主板输入(X0-15) 出厂值或根据现场修改F26=主板输入(X16-25) 出厂值或根据现场修改F27=轿内输入(GX0-15) 出厂值或根据现场修改F28=轿顶输入(HX0-15) 出厂值或根据现场修改F36=1 0抱闸开关不检测，1抱闸开关检测F153=1 （是否有厅门高压检测，0=没有，1有）F202=1 (电机类型，0异步，1同步)F203=7.8KWF204=26 (电机额定电流) 根据电机参数设定F205=24 (电机额定频率)F206=144 （电机额定转速）F207=380 (电机额定电压)F208=20 (电机极数) 120*频率/转速根据电机参数设定F210=1 （编码器类型）F211=2048（编码器脉冲数，) 根据编码器参数设定（其他参数保持出厂值，可以不用更改）9.检修试运行，电梯第一次上电运行，抱闸不会打开，会出现几秒钟的整定,此时能听到电机会发出“孜孜”的叫声---即同步电机自学习的过程，持续按住检修的上行或下行按钮电梯会以检修速度旋转，则整定完毕;运行慢车时，可以通过手持操作器监视菜单，观测电流和运行速度是否正常.运行速度输出电流如果检修运行电流很大或报71或91故障，处理情况如下：1.检查主板参数F201-F211是否准确；2.编码器正确的情况下，则可能是电机相序反了，需把V和W接线对换；3.检查抱闸是否打开，如未打开需调整；4.如在没有挂钢丝绳情况下，需把零速PI值适当调小；5. 3.7kw以下小功率一体机，有可能自学习电流太小，相位角不准，把F245改为6， F247改为280%后，重新上电运行；如果电梯运行方向与给定指令反了，怎可以改变F234=0修改为1S380一体化系统会在每次断电后在上电都会进行编码器位置自学习,若学过一次后,,以后不想让电梯上电在学习,我们可以设置F245=6,设F246=0四：快车调试：1.电梯机械安装到位，安全，门锁都接通，动作正常（不可以短接）；2.门机工作正常，开关门动作正常，开关门到位信号工作正常，接线正确；3.平层信号安装到位，工作正常；4.平层插板垂直度，深度到位，没有误动作，不动作等；5.井道上下强迫换速开关安装到位，工作正常；6.设定和校对以下参数F147=1 （选择触点保护模式）F182=1 （井道中减速开关级数）F183=0.6（电梯井道自学习速度）F212=120 （启动P0）调整启动舒适感F213=80 （启动I0）调整启动舒适感F215=30 （加速P1）调整低速舒适感F216=10 （加速I1）调整低速舒适感F218=100 （中速P3）调整中速舒适感F219=10 （中速I3）调整中速舒适感F221=120 （高速P4）调整高速舒适感F222=5 （高速I4）调整高速舒适感F224=1 （低速切换点）F225=50 （高速切换点）F226=0.8 （启动零速伺服时间）7.监控手持操作器，通过监控菜单，监控各井道开关输入状态8.电梯在中间层时对应的换速开关X4和X5（按动MENU当LED=06时,L5和L6灯亮）必须亮，平层时信号X6,X7（按动MENU当LED=06时,L7和L8灯亮）必须亮；检修向上运行时，应该是L8先动作，L7后动作，快到上端站的时候，L5动作，现场安装要保证L5动作后必须一直保持动作状态，一直到限位，，其间不允许有一次复位；检修向下运行时，应该是L7先动作，L8后动作，快到下端站的时候，L6动作，现场安装要保证L6动作后必须一直保持动作状态，一直到限位，，其间不允许有一次复位；9.监控手持操作器，通过监控菜单，监控门机到位输入状态门机的到位开关为常闭点，门开门到位后：HX0,HX1必须是“*”，“-”，；关门到位后：HX0,HX1必须是“-”，“*”，，；10. 电梯在任何位置，进入井道自学习菜单，确认后转正常，电梯会自动返回到最低层平层，然后以井道自学习的速度自动测楼层高度，到顶楼后，会自动停止运行；表示自学完成；不报故障，说明学习成功，我们可以通过手持操作器查看井道开关安装是否正确、到位，如下图1、图2、图3。
控制回路端子功能说明手持操作器功能手持操作器的外观如下图所示，在表中对操作键的功能进行了详细的说明。
图手持操作器的外观图表操作键的功能按键功能快捷键１.非状态显示页面时回到电梯状态显示主界面２.状态显示页面时进入故障查询页面1.故障查询页面时回到电梯状态显示页面2.电梯状态显示页面时进入3.输入输出状态查看页面时进入呼梯页面1.进入速度曲线页面方向键1.选择功能时上移一个项目2.输入数据时当前位数字增加13.选择位参数时上移16个项目4.位设置时改变“ON”, “OFF”状态1.选择功能时下移一个项目2.输入数据时当前位数字减少13.选择位参数时下移16个项目4.位设置时改变“ON”, “OFF”状态1.设置参数时上移10个项目2.输入数据时左移光标3.位设置时左移一个项目1.选择功能时下移10个项目2.输入数据时右移光标3.位设置时右移一个项目 功能键1.返回上一级菜单2.输入数据时取消输入 1.选择功能时进入 2.查看数据时进入编辑状态3.输入数据时保存LCD 手持操作器显示界面介绍 显示界面种类下表表示了手持操作器能够出现的几种主要显示界面表 显示界面的种类和主要内容界面名称 主要内容模式选择界面模式选择按ESC 手动进入按ENTER 自动进入上电并连接成功后的第一个状态，选择操作器的模式，一体机请选择按ENTER 自动进入。
版本界面版 本NSPE0230.03上电并连接成功后按ENTER 进入的界面，显示程序版本号。
第三行为电梯驱动程序软件版本号，第四行为电梯控制程序软件版本号。
登录界面密码登录本界面下，输入密码登录成功可以进入查看电梯运行状态 注：如密码输入不对，只能进入主监视界面、监视状态界面和重新登录界面。
电梯状态显示自动 单梯 门锁闭合1 楼 0.00m/s === 00000018 ===登陆后非故障查询页面状态下按F1可回到本状态，显示的内容有： 电梯正处于自动、检修、司机、消防等状态 电梯处于单梯还是群控状态 电梯的楼层位置 电梯的运行方向电梯的运行速度 电梯的运行状态注：如无特殊说明，以下的操作都默认以本状态为初始状态功能选择功能选择 参数分类监视状态本界面下可以选择以下功能：监视状态、参数分类、调试操作、复位命令、增值功能、重新登陆、修改密码等功能，在部分功能下还有二级功能选择菜单，每一个菜单的功能描述请参见第一节。
鲜为人知的新时达主板数码菜单操作随着科技的进步，电梯一体化控制技术越来越受到青睐！目前应用比较广泛的一体化控制系统有：默纳克一体机、新时达一体机、蓝光一体机、维多一体机......等。
本节小编与大家特别整理分享了新时达AS380一体机的主板键盘的操作（外接手操器为中文的，故在此不做介绍）。
下图为键盘布局：上图中:S1--F1--在开关门控制界面按此键开门。
S2--上键--浏览菜单时按此键上翻/输入数值时按此键增加。
S3--F2--在开关门控制界面按此键关门。
S4--左键--选择功能时按此键左移菜单/输入或修改数值时左移光标。
S5--MENU--按此键可进入LED功能指示灯选择界面和开关门控制界面。
S6--右键--选择功能时按此键右移菜单/输入或修改数值时右移光标。
S7--ESC--输入数据时按此键取消操作。
S8--下键--浏览菜单时按此键下翻/输入数值时按此键减少。
S9--ENTER--浏览菜单时按此键确认进入/修改参数时按此键保存。
下图为LED功能指示灯亮灭的说明及数码管显示区说明（正常非端站平层检修时）：上图中L1~L18的亮灭及代表的意义可通过按键盘中间的S5-MENU键然后按上下键切换界面查看。
连续按两次S5-MENU键显示开关门控制界面如下图：当参数F165（开关门控制）的bit3位设置为1时，即开通了此键盘的开关门功能，在此界面下按F1执行开门；按F2执行关门。
按ESC 键退出。
接下来我们看看LED灯L1~L18亮灭的含义在不同的数码界面分别代表的含义。
按MENU键一下后按上下键选择不同的LED数码显示界面，然后按ENTER确认即可查看（以下界面均为电梯正常非端站平层停车检修时的状态）。
L1--门锁继电器输入信号L2--主接触器触点输入信号（接触器触点无粘连时点亮）L3--抱闸接触器触点输入信号（接触器触点无粘连时点亮）L4--抱闸开关（输入点正常时点亮）L5--电机过热保护（输入点正常时点亮）L6--上限位开关（组合）状态信号L7--下限位开关（组合）状态信号L8--检修上/下行信号（有信号时点亮）检修运行启动条件，以上8个灯全部点亮，表示外围信号正常，可以检修运行。
序言感谢使用上海新时达电气股份有限公司研发生产的标准串行电梯控制系统!本手册是针对使用型号为TST-MCP-A的检测台对控制柜进行出厂调试而作的参考文件。
为了确保控制柜出厂测试的正确性和全面性，请在使用前仔细阅读本使用说明书!读者对象用户控制柜出厂调试人员与安全有关的标记说明本使用说明书中，与安全相关的内容,使用下列标记。
附有安全标记的叙述,内容重要,请务必遵守。
错误使用时，会引起危险情况，可能导致人身伤亡。
错误使用时，会引起危险，可能导致人身轻度或重度伤害和设备损坏。
重要用户需要遵守、重点注意的部分。
目录1.使用须知 (1)2.TST-MCP-A检测台简介 (2)2.1检测台面板功能区域划分 (2)2.2检测台面板各器件的初始状态及定义 (2)2.3 检测台接插件的位置以及定义 (3)2.4检测系统示意图 (3)2.5检测系统原理图 (4)2.6检测台连接线表 (7)3.控制柜检测步骤 (9)3.1接线 (9)3.2通电 (10)3.3端口定义及参数设置 (11)3.4检修运行 (34)3.5井道位置自学习 (35)3.6快车运行 (35)3.7 故障代码解释 (36)3.8 控制柜接线检测 (44)1使用须知1.1 适用范围被测控制柜必须是串行控制系统； 配置必须是SM.2/G 和SM.02/H 板 1.2 安全注意事项◎ 不得在附近放置可燃物。
否则有发生火灾的危险。
◎ 应考虑检测台的承重能力。
可放置普通电脑显示器及主机或部分资料，否则检测台有损坏危险◎ 请勿安装在水管等水滴飞溅的场合。
否则有损坏检测台器件的危险。
◎ 不要将螺钉、垫片及金属棒之类的异物掉进检测台内部。
否则有发生火灾、损坏测试台的危险。
◎ 配线前，请确认输入电源是否处于完全断开的状态。
否则有触电的危险◎ 必须由电气专业工程人员进行配线作业。
否则有触电的危险。
◎ 请将检测台外壳可靠接地。
否则有触电的危险。
◎ 手潮湿时不要操作测试台。
