控制卡硬件说明

bx5ul控制卡使用说明书摘要：1.介绍bx5ul 控制卡2.bx5ul 控制卡的功能与特点3.bx5ul 控制卡的安装与配置4.bx5ul 控制卡的使用与维护5.结论正文：一、介绍bx5ul 控制卡bx5ul 控制卡是一款性能卓越的工业控制卡，适用于各种自动化控制系统和工业设备。

它集成了多种功能，如数据采集、处理、存储和传输，为工业生产提供了高效、稳定的解决方案。

二、bx5ul 控制卡的功能与特点1.强大的数据采集能力：bx5ul 控制卡支持多种传感器和设备接入，能够实时采集工业现场的各种参数，为生产管理提供准确、实时的数据支持。

2.高效的数据处理能力：bx5ul 控制卡内置高速处理器，能够对采集到的数据进行快速处理，满足工业生产对实时性的要求。

3.稳定的数据存储和传输能力：bx5ul 控制卡支持大容量存储和多种通信接口，能够将采集到的数据稳定地存储和传输，为生产管理提供可靠的数据支持。

4.良好的抗干扰性能：bx5ul 控制卡具有较强的抗干扰能力，能够在复杂的工业环境中稳定工作，确保控制系统的正常运行。

5.灵活的扩展性能：bx5ul 控制卡支持多种扩展模块，可以根据实际需求进行配置，满足不同场景的应用需求。

三、bx5ul 控制卡的安装与配置1.安装：bx5ul 控制卡的安装过程较为简单，只需按照产品说明书的要求进行操作即可。

需要注意的是，为了确保控制卡的稳定工作，应将其安装在通风、散热良好的环境中，并避免与其他设备过于密集摆放。

2.配置：bx5ul 控制卡的配置主要包括硬件配置和软件配置两个方面。

硬件配置主要是根据实际需求选择合适的扩展模块，并进行接口连接；软件配置则是通过控制卡自带的配置软件对控制卡进行参数设置和程序下载。

四、bx5ul 控制卡的使用与维护1.使用：在使用bx5ul 控制卡时，应按照产品说明书的要求进行操作。

需要注意的是，为了确保控制卡的正常工作，应避免非法操作和非专业人员进行维护。

LED显示屏控制卡硬件连接说明注意，系统连接好通电后，若发现显示屏上某行或某些点处于超亮状态（即“亮线”），请立刻关闭显示屏电源并检查接线是否正确。

关电不及时有可能会烧坏显示屏行管，责任自负。

中帝威LED显示屏控制卡的连接基本相同，以30卡为例进行说明：30型控制卡：一，控制卡和屏连接新版控制卡的PCB上自带了08接口和12接口，板子为蓝色。

08接口通常接φ3、φ5等室内屏，12接口通常接P10、P16等户外屏。

08接口定义 12接口定义接线前请认准接口，不要接错，不要接反。

否则可能烧屏、烧卡。

如果您的模组不是这2种接口，说明不适合我们的卡，请不要强行尝试。

二：卡和电脑的链接：1，使用RS232接口是，要采用RS232交叉电缆，接线方法：2,采用RS485接口的，RS485连接说明：如果您购买的是普通卡，可以直接通过市面上的RS232->RS485无源转换器转为485接口。

连线如下：则DB头的7为A+，8为B-,5为GND；要和RS232转485的转换器相连接多台显示器是并行连接的。

RS485接线的提示：a)A+和B-信号应使用一对双绞线连接，如果您是用网线连接，一定要用一组线中的2根连A+和B-。

否则将会有较大的干扰。

b)连接控制卡和RS485设备时，如果通讯不顺畅，可以尝试让2端共地（即除了A+和B-外，还要把地线连在一起。

控制卡上5脚是地线），共地时线一定要牢靠连接，并且够粗。

c)如果联网较多，或者线路较长，为了增强稳定性，可以尝试在总线末端增加一个终端匹配电阻（120Ω，功率要大）。

d)可以尝试增加偏置电阻以改善通讯质量。

控制卡上已经预留焊盘，为R5、R7。

电阻阻值可以根据经验确定。

ECI0032网络控制卡硬件手册Version 1.1版权说明本手册版权归深圳市正运动技术有限公司所有，未经正运动公司书面许可，任何人不得翻印、翻译和抄袭本手册中的任何内容。

涉及ECI控制器软件的详细资料以及每个指令的介绍和例程，请参阅ZBASIC软件手册。

本手册中的信息资料仅供参考。

由于改进设计和功能等原因，正运动公司保留对本资料的最终解释权！内容如有更改，恕不另行通知！调试机器要注意安全！请务必在机器中设计有效的安全保护装置，并在软件中加入出错处理程序，否则所造成的损失，正运动公司没有义务或责任对此负责。

目录ECI0032网络控制卡硬件手册 (1)第一章控制卡简介 (1)1.1连接配置 (1)1.2安装和编程 (2)1.3产品特点 (2)第二章硬件描述 (2)2.1ECI0032系列型号规格 (2)2.1.1订货信息： (3)2.2ECI0032接线 (4)2.2.1电源/CAN接口信号： (5)2.2.2RS232接口: (6)2.2.3通用输入信号 (6)2.2.3.1输入0-7： (7)2.2.3.2输入8-15： (7)2.2.4通用输出信号 (8)2.2.4.1输出0-7 (8)2.2.4.2输出8-15 (8)第三章扩展模块 (9)3.1ZCAN从协议配置： (9)3.2与控制器连接接线参考： (10)3.3与扩展模块CAN总线、输入输出、电源接线参考： (11)第四章常见问题 (11)第五章硬件安装 (12)5.1ECI0032安装 (12)第一章控制卡简介ECI是正运动技术推出的网络运动控制卡型号简称。

ECI0032系列控制卡采用优化的网络通讯协议可以实现实时的运动控制。

1.1连接配置典型连接配置图ECI网络运动控制卡支持以太网，232通讯接口和电脑相连，接收电脑的指令运行，通过CAN总线可以连接各个扩展模块，从而扩展输入输出点数或运动轴(CAN总线两端需要并接120欧姆的电阻)。

ECI3000网络控制卡硬件手册Version 1.3版权说明本手册版权归深圳市正运动技术有限公司所有，未经正运动公司书面许可，任何人不得翻印、翻译和抄袭本手册中的任何内容。

涉及ECI控制器软件的详细资料以及每个指令的介绍和例程，请参阅ZBASIC软件手册。

本手册中的信息资料仅供参考。

由于改进设计和功能等原因，正运动公司保留对本资料的最终解释权！内容如有更改，恕不另行通知！调试机器要注意安全！请务必在机器中设计有效的安全保护装置，并在软件中加入出错处理程序，否则所造成的损失，正运动公司没有义务或责任对此负责。

目录ECI3000网络控制卡硬件手册 (1)第一章控制卡简介 (1)1.1连接配置 (1)1.2安装和编程 (2)1.3产品特点 (2)第二章硬件描述 (3)2.1ECI3000系列型号规格 (3)2.1.1订货信息： (3)2.2ECI3000接线 (4)2.2.1电源接口CN16： (5)2.2.2CAN接口CN17: (5)2.2.3RS232接口CN12: (6)2.2.4通用输入信号： (7)2.2.4.1输入CN9： (7)2.2.4.2输入CN11： (8)2.2.5通用输出CN10: (9)2.2.6ADDA信号CN14 (10)2.2.7轴接口信号： (10)2.2.7.1轴0-7CN1-CN8 (10)2.2.7.2辅助编码器CN15 (12)2.2.7.3低速差分脉冲口和编码器接线参考： (13)2.2.7.4高速差分脉冲口和编码器接线参考： (14)第三章扩展模块 (16)3.1扩展模块CAN总线、输入输出、电源接线参考： (16)第四章常见问题 (16)第五章硬件安装 (17)5.1ECI3000安装 (18)第一章控制卡简介ECI是正运动技术推出的网络运动控制卡型号简称。

ECI3000系列控制卡支持最多达16轴直线插补、任意圆弧插补、空间圆弧、螺旋插补、电子凸轮、电子齿轮、同步跟随、虚拟轴、机械手指令等；采用优化的网络通讯协议可以实现实时的运动控制。

VSB LED显示屏控制卡硬件说明书版本：1.0 2006-6-4适用硬件版本Ver：1.1适用软件版本Ver：3.7及以上一、产品图例二、安装图三、性能特点介绍内容性能CPU类型 ARM7TDMI内存容量 8MByteFLASH容量 2MByte（完全支持脱机、掉电内容保存可用1.2MByte）通讯端口RS232 RS485（半双工）RS232通讯速率RS485全双工方式115,200~9600bps可调整 无线接入GPS、GPRS、CDMA显示颜色红、绿、黄三色控制LED像素128(H) x 2048(W) 或256(H) x 512(W)---双色256(H) x 2048(W) 或512(H) x 512(W)---单色逻辑显示软件实现显示屏内逻辑分割，各逻辑区独立动作显示、互不影响显示内容文本、图片、动画显示方式z顺序显示；显示效果z文字、图片叠加显示；z透明显示；z多种动作显示；z文字特效显示；z动作速度可调内码支持z内置国标汉字库；z支持纯文字屏、区位码传输；z16/24点阵的宋体字库（占用0.8MByteFALSH空间）时钟功能完善的时钟显示功能：z年月日、星期、时间显示；z正计时、到计时显示；z模拟时钟显示z显示字体、字号、颜色、位置等可任意设定自动开关屏支持计算机远程开关屏功能或设定时间自动开关屏功能（软关屏，显示黑色）亮度调节计算机设定非线性亮度调节8级温湿度检测支持屏体温湿度自动检测功能（选配传感器）系统扩展支持多用途接入、系统功能扩展（客户定制）供电电压 DC5V功耗<2W操作温度 -20℃ ∽ 50℃操作湿度0% ∽ 95%四、接口定义接插件及跳线说明（未说明部分为系统保留）J2： RS232接口（简易串口）；J3： 34p显示数据输出接口J4：RS485接口（半双工）J6: 电源输入接口（单一5v）JP1 强制消隐跳线JP3 485通讯终端匹配电阻J2：简易RS232接口（DB9公）接口电平标准RS232Pin No. Signal Pin No. Signal1 DCD 6 DSR2 RXD 7 NC3 TXD 8 NC4 DTR 9 RI5 GND使用计算机进行通讯时可以使用简易连接J3: 34Pin显示数据输出端口（2.54mm -34P双排金针卡槽座）接口电平标准5V—CMOS（基于室内16分之一扫描定义）信号说明：DGxx 绿色输出信号DRxx 红色输出信号GND 接地SCLK1 扩展时钟NC 空，未使用A、B、C、D 行信号OE 消隐STB 锁存SCLK 时钟PinNo. Signal PinNo. SignalPinNo. SignalPinNo. Signal1 GND2 NC3 GND4 NC5 GND6 SCLK17 DG8 8 DR89 DG7 10 DR711 DG6 12 DR613 DG5 14 DR515 DG4 16 DR417 DG3 18 DR319 DG2 20 DR221 DG1 22 DR123 D 24 C25 B 26 A 27 STB 28 SCLK29 OE 30 GND 31 VCC 32 GND33 VCC 34 GND室外方式时根据不同的显示屏扫描类型有不同的定义。

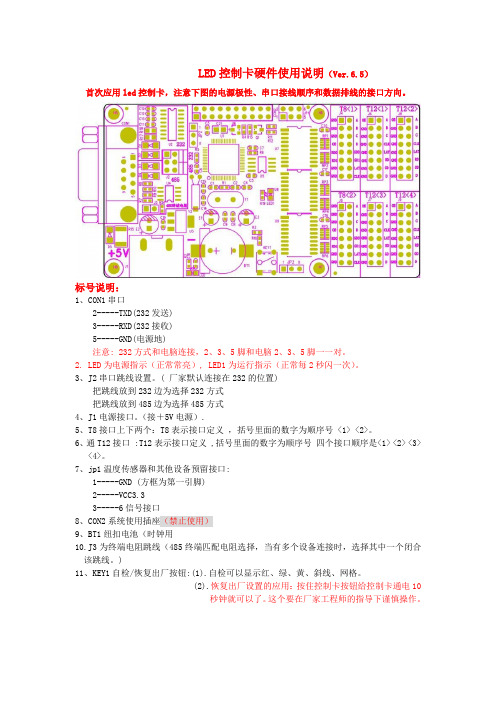

LED控制卡硬件使用说明（Ver.6.5）首次应用led控制卡，注意下图的电源极性、串口接线顺序和数据排线的接口方向。

标号说明：
1、CON1串口
2-----TXD(232发送)
3-----RXD(232接收)
5-----GND(电源地)
注意: 232方式和电脑连接，2、3、5脚和电脑2、3、5脚一一对。

2. LED为电源指示（正常常亮）, LED1为运行指示（正常每2秒闪一次）。

3、J2串口跳线设置。

( 厂家默认连接在232的位置)
把跳线放到232边为选择232方式
把跳线放到485边为选择485方式
4、J1电源接口。

（接＋5V电源）.
5、T8接口上下两个：T8表示接口定义，括号里面的数字为顺序号 <1> <2>。

6、通T12接口 :T12表示接口定义 ,括号里面的数字为顺序号四个接口顺序是<1> <2> <3>
<4>。

7、jp1温度传感器和其他设备预留接口:
1-----GND (方框为第一引脚)
2-----VCC3.3
3-----6信号接口
8、CON2系统使用插座（禁止使用）
9、BT1纽扣电池（时钟用
10.J3为终端电阻跳线（485终端匹配电阻选择，当有多个设备连接时，选择其中一个闭合该跳线。

)
11、KEY1自检/恢复出厂按钮:(1).自检可以显示红、绿、黄、斜线、网格。

(2).恢复出厂设置的应用：按住控制卡按钮给控制卡通电10
秒钟就可以了。

这个要在厂家工程师的指导下谨慎操作。

目录PMAC控制卡学习（硬件） (2)第一章 PMAC简介 (2)1.1 PMAC的含义和特点 (2)1.2 PMAC的分类及区别 (2)1.2.1 PMAC的分类 (2)1.2.2 PMAC 1型卡与2型卡的主要区别 (2)第二章Turbo PMAC Clipper控制器硬件配置 (3)2.1 Turbo PMAC Clipper控制器简介 (3)2.2 Turbo PMAC Clipper硬件配置 (3)2.2.1 Turbo PMAC Clipper硬件标准配置为： (3)2.2.2 Turbo PMAC Clipper控制器可选附件 (6)2.2.2.1 轴接口板 (6)2.2.2.2 反馈接口板 (7)2.2.2.3 数字I/O接口板 (7)第三章 Turbo PMAC Clipper设备连接 (7)3.1 板卡安装 (7)3.2 控制卡供电 (7)3.2.1 数字电源供电 (7)3.2.2 DAC（数字/模拟转换）输出电路供电 (8)3.2.3 标志位供电 (8)3.3 限位及回零开关 (8)3.3.1 限位类型 (8)3.3.2 回零开关 (8)3.4电机信号连接 (9)3.4.1增量式编码器连接 (9)3.4.2 DAC 输出信号 (9)3.4.3 脉冲&方向（步进）驱动 (10)3.4.4 放大器使能信号(AENAn/DIRn) (10)3.4.5 放大器错误信号(FAULT-) (10)3.4.6 可选模拟量输入 (11)3.4.7 位置比较输出 (11)3.4.8 串行接口(JRS232) (11)3.5 设备连接示例 (12)3.6 接口及指示灯定义 (13)3.7 跳线定义 (15)3.8 Turbo PMAC Clipper端口布置及控制结构图 (19)附件 (21)1.接口各针脚定义 (21)2. 电路板尺寸及孔位置 (30)PMAC控制卡学习（硬件）第一章 PMAC简介1.1 PMAC的含义和特点1．PMAC的含义：PMAC是program multiple axis controller 可编程的多轴运动控制卡。

第三章GT-400-SG运动控制器硬件结构及接线3.1 系统硬件GT-400-SG运动控制器提供了2个外部接口与外部设备进行信息交换。

同时，运动控制器上有4组跳线（或开关）选择控制器与主机通讯的接口地址、中断矢量号和控制器的工作模式。

表3.1为上述接口与跳线的定义。

为了防止静电损害运动控制器，请在接触控制器电路或插/拔控制器之前触摸有效接地金属物体（如：计算机金属外壳）以泄放身体所携带的静电荷。

表3.1 GT-400-SG 接口定义3.1.1 GT-400-SG主机通讯接口基地址JP1 为GT-400-SG的基地址开关，开关定义如表3.2所示，控制器出厂默认基地址为0x300（16进制）。

运动控制器从该地址起连续占用14个主机I/O地址，实现与主机的通讯。

用户在安装GT-400-SG运动控制器之前，请检查主机地址占用情况以免地址发生冲突，影响系统工作。

表3.3为GT-400-SG运动控制器的基地址跳线选择表。

表3.4提供了PC机已占用的I/O地址，供设置GT-400-SG的基地址时参考。

图3.1 GT-400-SG 运动控制器接口与跳线器位置示意图表3.2 JP1基地址开关默认定义表3.4 PC 机已占用地址表3.1.2主机中断矢量运动控制器提供时间中断和事件中断信号，供主机使用。

JP2 为GT-400-SG 运动控制器中断矢量跳线器。

跳线器的跳针定义如表3.5所示。

GT-400-SG 设置的默认中断矢量号为IRQ10。

表3.5 主机中断矢量跳线定义3.1.3 其它跳线定义运动控制器提供看门狗实时监视其工作状态。

JP3 为看门狗跳线选择器。

用户通过跳线设置使看门狗有效后，当控制器死机时，看门狗在延时一段时间后自动使控制器复位。

默认设置时，看门狗无效。

JP4为控制器调试跳线选择器，出厂时已设定，用户不得更改跳线。

1 2 3关闭看门狗(默认) 1 2 3JP4(默认):913.2 GT-400-SG 运动控制器接口GT-400-SG运动控制器需与接口端子板等附件配套使用，图3.2是它与这些附件的连接图。

灵信控制卡硬件说明（仅供一般厂家参考）1、LS－N1、N2卡硬件板卡尺寸和位置说明
2、LS－N3卡硬件板卡尺寸和位置说明
1、RS232连接方法
2、RS485连接方法
3、集群显示时485接线方法
4、无线方式说明（采用无线通讯时，不产生任何通讯费用，无需
布线大大提高了施工效率）
5、LS-T1、T2 、T3 卡拨码开关说明(注：1-4拨码勿动，否则将有可能无法正常通讯)
6、LS－N1 N2 N3卡拨码开关说明(注：1-6拨码勿动，否则将有可能无法正常通讯)
7、波特率选择说明（注：请选择对应的波特率进行通讯）
网线制作说明
接线标准，其中双绞线的制作方式有两种国际标准，分别为
EIA/TIA568A以及EIA/TIA568B。

而双绞线的连接方法也主要有两种，分别为直通线缆以及交叉线缆。

简单地说，直通线缆就是水晶头两端都同时采用T568A标准或者T568B的接法，而交叉线缆则是水晶头一端采用T586A的标准制作，而另一端则采用T568B标准制作，即A水晶头的1、2对应B水晶头的3、6，而A水晶头的3、6对应B水晶头的1、2。

T568A标准描述的线序从左到右依次为：
T568B标准描述的线序从左到右依次为：
而在什么情况该做成直通线缆，而交叉线缆又该用在什么场合呢？简单列举一下。

PC 直连控制卡使用交叉线连接（两头水晶头不一样T586A 和T568B）HUB 或路由器连接控制卡使用直连线连接（两头水晶头一样两头T568B）。

PCI106E运动控制卡硬件手册Version 1.1版权说明本手册版权归深圳市正运动技术有限公司所有，未经正运动公司书面许可，任何人不得翻印、翻译和抄袭本手册中的任何内容。

涉及PCI控制卡软件的详细资料以及每个指令的介绍和例程，请参阅ZBASIC软件手册。

本手册中的信息资料仅供参考。

由于改进设计和功能等原因，正运动公司保留对本资料的最终解释权！内容如有更改，恕不另行通知！调试机器要注意安全！请务必在机器中设计有效的安全保护装置，并在软件中加入出错处理程序，否则所造成的损失，正运动公司没有义务或责任对此负责。

目录PCI106E运动控制卡硬件手册 (1)第一章控制卡简介 (1)1.1连接配置 (1)1.2安装和编程 (2)1.3产品特点 (2)第二章硬件描述 (3)2.1PCI106E系列型号规格 (3)2.1.1订货信息： (3)2.2PCI106E接线 (4)2.2.1CAN和IO电源接口(J201)： (5)2.2.2EtherCAT总线接口(J701): (5)2.2.3通用输入输出以及编码器接口信号(X1)： (6)第三章可选配件 (9)3.1转接线(ZP72-02) (9)3.2屏蔽电缆(DB37-150) (9)3.3接线板（EXDB37M-37） (10)第四章常见问题 (10)第五章硬件安装 (11)5.1PCI106E安装 (11)5.2驱动程序安装 (12)第一章控制卡简介PCI是正运动技术推出的PCI运动控制卡型号简称。

PCI106E总线运动控制卡支持EtherCAT总线轴和脉冲轴，支持最多达6轴,直线插补、任意圆弧插补、空间圆弧、螺旋插补、电子凸轮、电子齿轮、同步跟随、虚拟轴、机械手指令等。

1.1连接配置典型连接配置图PCI运动控制卡是一款新型的PCI总线运动控制卡。

可以控制多个步进电机或数字式伺服电机；支持EtherCAT总线和普通脉冲控制，适合于多轴点位运动、插补运动、轨迹规划、手轮控制、编码器位置检测、IO控制、位置锁存等功能的应用。

MACH3以太网控制卡适合系统:MACH3运动控制系统MK3-ET ：以太网接口的，3轴运动控制卡MK4-ET ：以太网接口的，4轴运动控制卡MK6-ET ：以太网接口的，6轴运动控制卡型号以太网卡：184x127x 30mmMKX-ET(以太网卡)说明书QC :012016-9-13电源0V 电源24V适合系统：Mach 3系统产品型号：MK 4-ET 产品名称：Mach 3以太网控制卡硬件程序版本：特点描述支持Mach 3 所有版本,只适合Windows 操作系统,仅支持以太网接口,使用时需要进行IP 通讯地址设置(参考第20页)支持主轴速度反馈功能支持断电续传功能支持最大10米以太网线，无需安装驱动，即插即用；支持最多6轴联动，包括点动6轴联动。

（根据型号不同，支持轴数不同）拥有2000K Hz 的脉冲输出，支持差分信号输出，支持伺服/步进电机。

拥有状态指示灯，可提示连线状态，Mach 3连线状态，运行中，各类状态一目了然。

拥有16个输入口，8个输出口,支持扩展输入输出口所有IO 口全隔离，抗干扰强，性能稳定支持主轴PWM 调速输出；支持主轴脉冲+方向输出；支持主轴0到10V 模拟电压调速输出。

184x 127x 30 毫米，铝外壳，屏蔽干扰，稳定可靠。

★第1部分：控制卡硬件说明★★★★★★★★★-1-端口说明图变频器调速接口变频器调速信号模拟地变频器调速输入：0-10V 变频器10V 输出5V P W M 信号输出X 轴原点信号（输入0）Y 轴原点信号（输入1）Z 轴原点信号（输入2）A 轴原点信号（输入3）对刀信号输入（输入4）16个输入信号接口外接电源输入：24V外接电源输入：地线方向-脉冲+外接电源输入X 轴工作指示灯状态说明:常亮：表示工作运行正常输出：0V电源指示灯慢闪：表示控制卡与电脑 连接正常不亮：表示与电脑连接 不正常输出0V输出24V 输入5输入6输入7输入8输入9输入10输入11输入12输入13输入14输入15输出8输出3输出4输出5输出6输出76个输出口Y 轴Z 轴A 轴第1部分：控制卡硬件说明变频器正转信号变频器反转信号变频器数字信号地主轴速度反馈输出：24V-2-QC :012016-9-13脉冲-方向+方向-脉冲+脉冲-方向+方向-脉冲+脉冲-方向+方向-脉冲+脉冲-方向+电源0V电源24V输出：24V输出：0V适合系统：Mach 3系统产品型号：MK 4-ET 产品名称：Mach 3以太网控制卡硬件程序版本：应用接线图备注：如果出现开启变频器，控制卡工作不正常，是因为变频器干扰引起的；请更换变频器 根据我们的测试，推荐使用市场上的如下品牌变频器：贝斯特。

VSD单串口控制卡硬件说明书版本：2006-6-4合用硬件版本Ver：一、产品图例二、安装图三、参数说明控制卡基色种类：双基色控制范围：双基色256*4096点（或512*2408点）接口种类：标准网口供电：+5V，额定电流不小于功耗：数据通信时均匀约为*安闲（休眠）时约为*工作环境：-20～60℃，90%RH（无凝固）储存环境：-40～75℃，90%RH（无凝固）安装尺寸：×88.392(mm)重量：约350克，不包含配件四、性能特色内容性能CPU种类ARM9TDMI内存容量16MByteFLSH容量4MByte（完整支持脱机显示）通信端口标准网口无线接入支持Wifi模块显示颜色红、绿、黄三色256(H)×4096(W)或512(H)×2048(W)---软件实现显控制LED像素示屏内逻辑切割，各逻辑区独立动作显示，互不影响显示内容文本、图片、动画显示方式次序显示1、文字、图片叠加显示；2、透显然示；显示成效3、多种动作方式显示；4、文字殊效显示；5、动作速度可调。

1、内置国标汉字库；内码支持2、支持纯文字屏、区位码传输；3、16/24点阵的宋体字库（占用FLASH空间）。

1、完美的时钟显示功能；2、年代日、礼拜、阴历能够自由组合；时钟功能3、正计时、倒计时显示；4、模拟时钟显示；5、显示字体、字号、颜色、地点等能够随意设定。

自动开关屏亮度调理系统扩展支持计算机远程开关屏功能或设准时间自动开关屏功能计算机设定非线性亮度调理支持多用途接入、系统功能扩展网络接口控制卡配有标准RJ45网络接口，支持10M和100M自适应网络连结速度，控制卡与集线器、互换机或许路由器等网络设施连结时，要用平行线网络通信线，即网线两端都是568B的线序，568B线序以下：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

假如是控制卡和电脑直接相连，要用交错网络通信线，即一头568A的线序，一头568B的线序，568A 的线序以下：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。

控制卡调试简介（V4.6蓝色）请按如下步骤进行：一、拆开包装，清点配件：控制卡1块、光盘1张。

二、准备好一块室内的显示板最好是08接口，信号排列如下：GND AGND BGND COE DR1 G1R2 G2GND STBGND CLK三、连接好主板和显示板的5V电源线至开关电源，用一根16P的排线连接好主板和显示板，再将通讯线连接至电脑。

通讯线连接方法如下：主板连接器为（DB9针公头）1.RS232：短路J2（1，2）（出厂默认）：用两个DB9针母头把2，3，5脚对接（如需要多机联网请短路J3，DB9针的第4脚将作为下一级驱动的输出）。
