RCS-978E变压器成套保护装置调试方法一、交流回路检查1、电流回路：变压器各侧电流及零序电流、间隙零序电流；2、电压回路：变压器各侧电压及零序电压3、说明：电流IA、IB、IC每相加5A、同相位此时装置面板显示每相5A，自产的零序电流为5A。
电压UA、UB、UC每相加同相位50V、同相位此时装置面板显示每相50V，自产的零序电压为150V。
（管理板和保护板）二、变压器差动保护试验说明：变压器容量为150MW、高压侧一次电流、电压为600A、220Kv；中压侧一次电流、电压1200A、121kV；低压侧一次电流、电压4000A、11Kv。
根据I1e =SN/√3UN 公式算变压器原边的额定电流I1e，然后拆算到副边（二次侧）算出I2e。
例:(高压侧)：I1e =SN/√3UN=150×103/√3×220=393.66AI2e =I1e/nLH=393.66/120=3.28A (nLH为变压器高压侧CT变比)(中压侧)：I1e =SN/√3UN=150×103/√3×121=715.74AI2e =I1e/nLH=715.74/240=2.98A (nLH为变压器中压侧CT变比)(低压侧)：I1e =SN/√3UN=150×103/√3×11=7873.19AI2e =I1e/nLH=7873.19/800=9.84A (nLH为变压器低压侧CT变比1．差动速断：（1）：条件：投入差动保护硬压板，差动速断控制字置“1”退出比率差动和频变化量差动保护控制字。
（2）：方法方法一：加三相电流只要在任意一侧加入三相对称大小相同的电流，电流大小值=定值*该侧变压器二次额定电流。
方法二：加单相电流加单相电流Ⅰ=定值*该侧二次额定电流*1.5(星形侧)加单相电流Ⅰ=定值*该侧二次额定电流*√3(角形侧)二、比率差动做法接线:即对于 Y侧，保护A相、B相加入方法相反，Δ形侧只加A相即可。

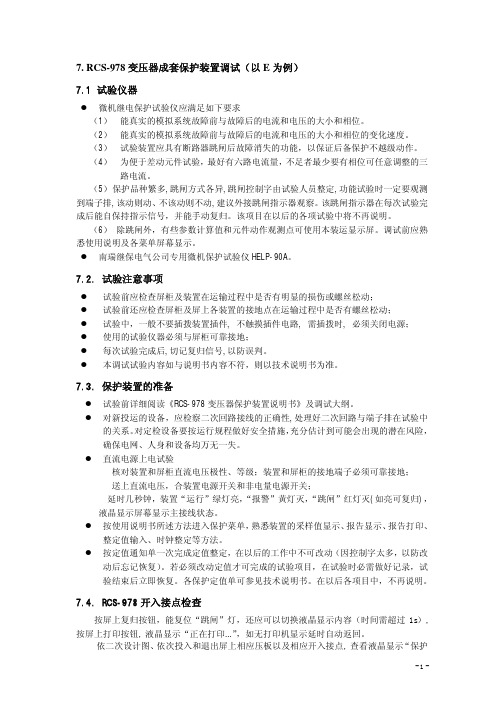

7. RCS-978变压器成套保护装置调试（以E为例）7.1 试验仪器z微机继电保护试验仪应满足如下要求（1）能真实的模拟系统故障前与故障后的电流和电压的大小和相位。
（2）能真实的模拟系统故障前与故障后的电流和电压的大小和相位的变化速度。
（3）试验装置应具有断路器跳闸后故障消失的功能，以保证后备保护不越级动作。
（4）为便于差动元件试验，最好有六路电流量，不足者最少要有相位可任意调整的三路电流。
（5）保护品种繁多,跳闸方式各异,跳闸控制字由试验人员整定,功能试验时一定要观测到端子排,该动则动、不该动则不动,建议外接跳闸指示器观察。
该跳闸指示器在每次试验完成后能自保持指示信号，并能手动复归。
该项目在以后的各项试验中将不再说明。
（6）除跳闸外，有些参数计算值和元件动作观测点可使用本装运显示屏。
调试前应熟悉使用说明及各菜单屏幕显示。
z南瑞继保电气公司专用微机保护试验仪HELP-90A。
7.2. 试验注意事项z试验前应检查屏柜及装置在运输过程中是否有明显的损伤或螺丝松动；z试验前还应检查屏柜及屏上各装置的接地点在运输过程中是否有螺丝松动；z试验中，一般不要插拨装置插件, 不触摸插件电路, 需插拨时, 必须关闭电源；z使用的试验仪器必须与屏柜可靠接地；z每次试验完成后,切记复归信号,以防误判。
z本调试试验内容如与说明书内容不符，则以技术说明书为准。
7.3. 保护装置的准备z试验前详细阅读《RCS-978变压器保护装置说明书》及调试大纲。
z对新投运的设备，应检察二次回路接线的正确性,处理好二次回路与端子排在试验中的关系。
对定检设备要按运行规程做好安全措施，充分估计到可能会出现的潜在风险，确保电网、人身和设备均万无一失。
z直流电源上电试验核对装置和屏柜直流电压极性、等级；装置和屏柜的接地端子必须可靠接地；送上直流电压，合装置电源开关和非电量电源开关；延时几秒钟，装置“运行”绿灯亮，“报警”黄灯灭，“跳闸”红灯灭(如亮可复归)，液晶显示屏幕显示主接线状态。
保护装置实用调试技巧一、装置铭牌对数：装置型号：RCS-978GC版本号：1.10CPU校验码：F1565E26 管理序号：SUBQ 000908442. 触发条件设置：时间控制0.05s 2. 触发条件设置：时间控制0.05s装置报文差动保护动作动作相别CA相(/AB/BC/ABC)装置指示灯跳闸灯亮是星转三角吗？如果在低压侧加电流会报两相跳闸吗？采用状态序列或手动试验试验接线单相（AN/BN/CN）三相（ABCN）试验仪器设置（m=0.95）1．状态参数设置：IA：0.163∠0.00ºIB：0.00∠0.00ºIC：0.00∠0.00º2. 触发条件设置：时间控制0.05s1．状态参数设置：IA：0.109∠0.00ºIB：0.109∠-120ºIC：0.109∠120º2. 触发条件设置：时间控制0.05s装置报文保护启动装置指示灯/试验项目三比率制动特性校验计算方法计算公式：Id=I1-I2，Ir=（I1+I2）/2Id=Icdqd+0.2 Ir Ir≤0.5IeId=0.5（Ir-0.5Ie）+ Icdqd+0.1 Ie 0.5Ie≤Ir≤6IeId=0.75(Ir-6Ie) +0.5(5.5Ie) +0.1 Ie + Icdqd 6Ie≤Ir（以制动电流为1.6Ie为例）：I1为高压侧电流，I2为低压侧电流Id=I1-I2=0.3Ie+0.5（1.6Ie-0.5Ie）+0.1 Ie =0.95IeIr=（I1+I2）/2=1.6Ie解得I1=2.08Ie，I2=1.13Ie即：I1=2.08*0.344=0.716AI2=1.13*2.009*1.732=3.932A注意纵联差动中装置电流进去之后星形减去一个零序，三角形转成星形，会除以根号三试验方法 1.手动试验界面2.在仪器界面右下角--变量及变化步长选择--选择好变量（幅值）、变化步长。
Q/GDW-01IRCS-978微机成套变压器保护装置检验作业指导书华北电网有限公司 发布8 0 0 2—4 0 . 5 0 3 4 1 W B H / QQ/HBW14305.04—2008目 次前言 (I)1 范围 (1)2 规范性引用文件 (1)3 检修前准备 (1)4 装置的校验流程 (4)5 作业程序和作业标准 (5)附录A （资料性附录）装置主要技术参数 (18)附录B （资料性附录）装置全部检验报告 (19)附录C （资料性附录）装置部分检验报告 (30)IQ/HBW14305.04—2008 IIQ/HBW14305.04—2008前 言为进一步加强华北电网继电保护装置检验工作的规范性，提高标准化管理水平，强化继电保护装置的现场安全管理而制定本标准。
本标准附录A、附录B、附录C为资料性附录。
本标准由公司标准化工作委员会提出。
本标准由公司调度通信中心归口。
本标准主要起草单位：电力调度通信中心。
本标准主要起草人：高云辉、李延龙。
本标准审查人：刘永奇。
本标准批准人：马宗林。
IQ/HBW14305.04—2008 IIQ/HBW14305.04—20081RCS-978微机成套变压器保护装置检验作业指导书1 范围本作业指导书适用于RCS-978微机成套变压器保护装置的检验作业。
作业目的是对RCS-978微机成套变压器保护装置（以下简称装置）运行过程中的周期性检验。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
国家电网公司电力安全工作规程3 检修前准备装置检修前的准备工作见表1，对人员的要求见表2，备品备件见表3，仪器仪表及工具见表4，所需材料见表5，危险点分析见表6，安全措施见表7。
目录一、变压器保护概述 (2)二、试验接线与参数配置 (2)1、试验接线 (2)2、IEC61850参数设置 (2)3、系统参数设置 (10)三、电压电流采样值测试 (11)四、主保护测试 (12)1、保护原理 (12)2、纵差差动速断保护 (13)2.1.保护定值与压板 (13)2.2.各侧额定电流计算 (14)2.3.调试方法 (14)3、稳态比率差动保护 (18)3.1.保护定值与压板 (18)3.2.调试方法 (19)4、二次谐波制动 (26)4.1.保护定值与压板 (26)4.2.调试方法 (27)五、复合电压闭锁方向过流 (29)1、保护原理 (29)2、保护定值与压板 (30)3、调试方法 (30)3.1.过流保护动作值测试 (31)3.2.过流保护动作时间测试 (32)3.3.低电压闭锁值测试 (34)3.4.负序电压闭锁值测试 (37)3.5.过流动作边界测试 (40)六、零序过流保护 (44)1、保护原理 (44)2、保护定值与压板 (45)3、调试方法 (45)3.1.零序过流动作值测试 (45)3.2.零序过流保护动作时间测试 (47)3.3.零序过流动作边界测试 (50)附录A 差动保护整定计算 (54)1. 比率差动 (54)1.1装置中的平衡系数的计算 (54)1.2 差动各侧电流相位差的补偿 (54)附录C常见问题说明： (60)PCS-978GE-C-D变压器成套保护装置调试大纲一、变压器保护概述变压器的纵差动保护用于防御变压器绕组和引出线多相短路故障、大接地电流系统侧绕组和引出线的单相接地短路故障及绕组匝间短路故障。
目前国内的微机型差动保护，主要由分相差动元件和涌流判别元件两部分构成。
对于用于大型变压器的差动保护，还有5次谐波制动元件，以防止变压器过激磁时差动保护误动。
为防止在较高的短路电流水平时，由于电流互感器饱和时高次谐波量增加，产生极大的制动力矩而使差动元件据动，故在谐波制动的变压器差动保护中还设置了差动速断元件，当短路电流达到4～10倍额定电流时，速断元件快速动作出口。
二、试验接线与参数配置1、试验接线继电保护测试仪模拟高、中、低压侧合并单元发送采样数据，及模拟高、中、低压侧智能终端监视保护装置出口动作信息。
测试仪A1、A2、A3和A4光纤接口分别与保护装置高压侧、中压侧、低压侧和本体侧SV光纤接口相连接，B1和B2光纤接口与保护装置GOOSE直跳接口和GOOSE组网接口连接。
注意测试仪侧光纤端口TX接保护装置侧光纤端口RX，测试仪侧光纤端口RX接保护装置侧光纤端口TX。
测试仪光口指示灯常亮，表示光纤线收发接线正确；指示灯闪烁，表示通道数据交换。
2、IEC61850参数设置第一步：打开测试软件主界面，点击“光数字测试”模块，打开“IEC-61850配置（SMV-GOOSE）” 菜单：第二步：点击“SCL 文件导入”，打开“ONLLY SCL 文件导入”菜单，导入智能变电站SCD 文件“dxb.scd ”第三步：左框区域显示整站设备，找到“1号主变保护A”装置。
选中“1号主变保护A”装置目录下的“SMV输入”文件夹，右上框显示“1号主变保护A”装置所有的SMV控制块，分别为“220KV侧采样”、“110KV侧采样”、“35KV侧采样”、“本体采样”。
选中“220KV侧采样”、“110KV侧采样”、“35KV侧采样”、“本体采样”四个控制块，点击“添加至SMV”，注意报文规范选择“61850-9-2”。
第四步：选中“1号主变保护A”装置目录下的“GOOSE输出”文件夹，右上框显示“1号主变保护A”装置所有的GOOSE输出控制块，右下框为控制块虚端子详细内容。
选中右上框中GOOSE输出控制块，点击“添加至GOOSE IN”。
第五步：选中“1号主变保护A”装置目录下的“GOOSE输入”文件夹，右上框显示“1号主变保护A”装置所有的GOOSE输入控制块，右下框为控制块引用的虚端子详细内容。
选中右上框中GOOSE输入控制块，点击“添加至GOOSE OUT”。
导入SCD文件完成，关闭“ONLLY SCL文件导入”菜单。
第六步：返回“IEC-61850配置”菜单，设置“SMV配置”页面。
选中“1号主变220KV 合并单元A”控制块，根据试验接线选择测试仪“光口”，并且将测试仪电压电流a、b、c相与保护装置220KV侧电压电流a、b、c相对应映射。
注意：虚端子映射时，确认控制块为“1号主变220KV合并单元A”。
第七步：110KV侧、35KV侧和本体侧设置方法参照220KV侧方法配置。
注意110KV侧光口根据试验接线选择“光网口A2”，将测试仪电压电流x、y、z相与保护装置110KV侧电压电流a、b、c相对应映射。
35KV侧光口根据试验接线选择“光网口A3”，将测试仪电压电流u、v、w相与保护装置35KV侧电压电流a、b、c相对应映射。
本体根据试验接线选择“光网口A4”，将测试仪电压电流r、s相与保护装置高压侧零序电流、中压侧零序电流对应映射。
第八步：设置“GOOSE IN配置”页面。
选中GOOSE控制块，根据试验接线选择测试仪“光网口B1”，并且将测试仪开入节点A、B、C与跳高压侧开关1、跳中压侧开关、跳低压侧1分支对应映射。
第九步：设置“GOOSE OUT配置”页面。
选中GOOSE控制块，根据试验接线选择测试仪“光网口B1”，并且将测试仪开出节点1与间隔14 跳闸出口主变3联跳出口映射。
第十步：点击工具栏“下载配置”，输出窗口提示“启动MU及GOOSE成功”，关闭“IEC-61850配置”。
3、系统参数设置打开“电压电流（手动测试）” 菜单，点击工具栏“设置”，打开“系统配置”。
根据1号主变高、中、低压侧及零序电流变比，设置系统参数。
测试仪所有通道类型选择“数字量（9-1、9-2、FT3）”，保存退出。
三、电压电流采样值测试打开“电压电流（手动测试）” 菜单，输入高、中、低压侧电压电流及高、中压侧零序电流，查看保护装置采样值。
检查保护装置有无链路中断告警信息，查看保护测量值是否正确四、 主保护测试 1、保护原理纵差比率差动保护由于变比和联接组的不同，电力变压器在运行时，各侧电流大小及相位也不同，在构成继电器前必须消除这些影响。
现在的数字式变压器保护装置，都利用数字的方法对变比与相移进行补偿。
以下的说明的前提均为已消除了变压器各侧幅值和相位的差异，消除幅值和相位差异的方法参见附录1。
稳态比例差动保护用来区分差流是由于内部故障还是不平衡输出（特别是外部故障时）引起。
PCS-978采用了如下的稳态比率差动动作方程：[][][]⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧==>+++->≤≤++->≤+>∑∑==mii d mi ir er cdqde e b e r d e r e cdqde e r b d er cdqdr d I I I I I I I I I K I I I I I I I I I I K I I I I I I 11112161.05.5675.065.01.05.05.02.0（4-1）⎩⎨⎧>+->er ee r d I I I I I I 8.02.1]8.0[6.0（4-2） 其中e I 为变压器额定电流，m I .......1分别为变压器各侧电流，cdqd I 为稳态比率差动起动定值，d I 为差动电流，r I 为制动电流，bl k 为比率制动系数整定值,固定整定为5.0=bl k 。
图3.2.1 稳态比率差动保护的动作特性稳态比率差动保护按相判别，满足以上条件时动作。
式4-1所描述的比率差动保护经过CT 饱和判别，CT 断线判别(可选择)，励磁涌流判别后出口。
它可以保证灵敏度，同时由于CT 饱和判据的引入，区外故障引起的CT 饱和不会造成误动。
式4-2所描述的比率差动保护只经过CT 断线判别(可选择)，励磁涌流判别即可出口。
它利用其比率制动特性抗区外故障时CT 的暂态和稳态饱和，而在区内故障CT 饱和时能可靠正确动作。
2、纵差差动速断保护2.1.保护定值与压板保护定值控制字功能软压板GOOSE 发送软压板全部置1；SV 接收软压板投入“高压侧SV 接收软压板”、“中压侧SV 接收软压板”、“低压侧SV 接收软压板”、“本体SV 接收软压板”，其余SV 接收软压板退出；2.2.各侧额定电流计算2.3.调试方法2.3.1.速断动作值测试以高压侧IA 相为例，有：)(0'•••-=I I IA A注：模拟三相故障时，A A I I ••='∑==mii d I I 1测试仪加高压侧Ia 相电流，其他相电流为零，当e cdsd I I 4=，求得:A IA41.9=第一步：设置Ia相幅值为变量，变化步长为0.01A ；提示：“电压电流（手动试验）”菜单共有三个变量，可任意选择其中一个变量测试。
第二步：设置I a相初始电流为9.30A，开始试验后，逐渐增大I a相幅值；第三步：当保护装置速断保护动作后，测试仪开入接点A、B、C点亮，停止试验。
第四步：记录动作结果，差动速断动作电流为9.44A。
2.3.2.跳闸时间测试一般地，加1.2倍整定值电流测试动作时间，即1.2*I A=1.2*9.41=11.29A第一步：设置I a相幅值为变量，变化步长为11.29A；第二步：设置初始状态Ia相电流为0A,开始试验后，调节Ia相电流至11.29A；第三步：当保护装置差动速断保护动作时，测试仪开入接点A、B、C点亮，停止试验。
第四步：记录动作结果，差动速断动作时间为0.0250S3、稳态比率差动保护3.1.保护定值与压板保护定值功能软压板GOOSE 发送软压板全部置1；SV 接收软压板投入“高压侧SV 接收软压板”、“中压侧SV 接收软压板”、“低压侧SV 接收软压板”、“本体SV 接收软压板”，其余SV 接收软压板退出；3.2.调试方法方法一：“电压电流（手动试验）”菜单 纵差启动电流定值校验：计算纵差保护启动电流定值有名值：0.5Ie=0.5*1.569=0.785A ，根据稳态比率差动动作方程及)(0'•••-=I I IA A注意：模拟三相故障时，A AI I ••='得Ia>1.31A第一步：设置Ia相幅值为变量，变化步长为0.01A ；第二步：设置I a相电流初始状态为1.20A，开始试验后，逐渐增大I a相电流；第三步：当保护装置差动保护动作时，测试仪开入接点A、B、C点亮，手动停止输出；第四步：记录测试结果，差动保护启动电流为1.32A。
