方向保护简介：Ipacs5711过流保护：以过流一段A相为例方向元件的灵敏角为45度，采用90度接线方式。
方向元件和电流元件接成按相启动方式。
方向元件带有记忆功能，可消除近处三相短路时方向元件的死区。
1)整定定值控制字中“过流Ⅰ段投入”置“1”，“过流Ⅰ段经复压闭锁”置“0”，“过流Ⅰ段经方向闭锁”置“1”，软压板中“过流Ⅰ段投入”置“1”。
模拟正方向相间故障，使得电压满足复压定值，电流满足电流定值，电流Ia超前线电压Ubc的夹角在－45～+135度之间。
此时过流Ⅰ段即经整定延时跳闸135º动作区Ia45ºU bc-45º以电压为基准在继保测试仪上加量：Ua=Uc=Ib=Ic=0 角度为0ºUb=57V 角度为0ºIa=6A （过流保护定值为5A），角度从-46度开始加量到136度截止。
如上图所示，动作区为－45º～+135ºB、C相方向保护做法一样。
知识补充：过流保护功率方向继电器90º接线如下表所示，保护处于送电侧，系统正常运行，cosφ=1时，3个功率方向继电器的测量的ψ角度均为90º，该接线因此而命名。
功率方向继电器电流电压KWa Ìa ÙbcKWb Ìb ÙcaKWc Ìc Ùab按相启动方式：A、B、C三相电流继电器与功率方向继电器先串后并KAa KWaKAb KWbKAc KWcIpacs5742过流保护：以过流一段A相为例方向元件采用正序电压极化，方向元件和电流元件采用按相起动方式。
方向元件带有记忆功能以消除近处三相短路时方向元件的死区。
方向元件灵敏角为45 度或225 度，可以通过控制字整定选择。
接入TA 的正极性端在母线侧。
（1）投入“投复压过流”硬压板（2）投入“过流Ⅰ段投入”软压板（3）定值中“过流Ⅰ段投入”控制字置“1”，“复压闭锁过流Ⅰ段”控制字置“0”，“方向闭锁过流Ⅰ段”控制字置“1”，“过流保护方向指向”，方向元件灵敏角为225 度；电流超前电压的夹角在135～315度之间。
主变保护测控屏调试大纲工程项目名称：编号：根据项目详细阅读技术协议及图纸。
一、屏柜外观及屏面布置检查1、检查屏柜外观无划痕，喷漆均匀，屏柜名称、颜色是否正确，柜门开关方便灵活。
□正确□错误2、检查装置配置（包括装置型号，安装位置，安装工艺，KK把手、压板名称及位置）是否正确。
□正确□错误3、检查屏内接线是否和图纸一致（包含屏顶小母线接线）。
□正确□错误二、上电检查连接上电源线，用万用表检查确保无短路后合上电源空开。
逐个推上空气开关检验空开是否和名称及装置对应。
□正确□错误注：上电前所有空开及压板均处于断开状态三、通讯检查将调试用后台拷入电脑装好，将所有保护装置的IP地址设置好，连接好网线打开后台监控软件，检查装置通讯是否正常。
□正确□错误四、单装置调试1、开入量检查按照图纸将正电逐一接入屏柜信号开入端子，并检查装置遥信量和后台显示是否正确。
（有开入经压板的需在屏前分合压板检验其是否与压板名称对应）注：非电量信号在非电量保护装置03D端子排上接入，检查非电量保护装置对应指示灯及差动保护装置21D开入。
非电量装置信号复归在差动保护装置端子排21D上接入。
2、保护及测量值校验对照图纸，在电压端子排上加电压（57.74正序注意高低压侧的区分），逐一合上电压空开，检查装置电压空开是否和名称及装置对应；在电流端子上加保护电流和测量电流（保护加10A，测量加1A或5A据技术协议要求）检查装置的保护量、测量量及后台显示是否正确（包括幅值、相位）。
改变电压和电流的角度（电压超前电流分别30°，45°）检查功率显示是否正确。
注：13测控装置DC采样值需用直流从0V-6V，步长0.5V依次校验3、出口检查A、动作出口检查检查装置的动作出口与图纸设置是否正确，检查装置面板动作灯指示是否正确。
（直接测量到端子排）□正确□错误注：断开操作电源，采用装置内部测试的出口调试功能，用万用表通断档直接测通断即可。

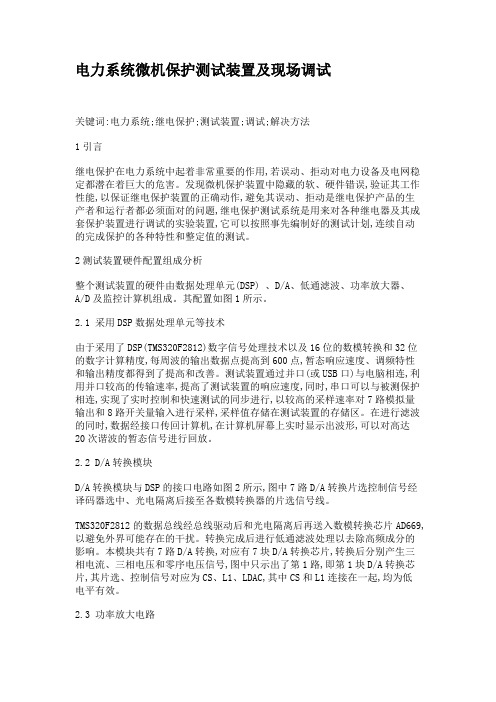

电力系统微机保护测试装置及现场调试关键词:电力系统;继电保护;测试装置;调试;解决方法1引言继电保护在电力系统中起着非常重要的作用,若误动、拒动对电力设备及电网稳定都潜在着巨大的危害。
发现微机保护装置中隐藏的软、硬件错误,验证其工作性能,以保证继电保护装置的正确动作,避免其误动、拒动是继电保护产品的生产者和运行者都必须面对的问题,继电保护测试系统是用来对各种继电器及其成套保护装置进行调试的实验装置,它可以按照事先编制好的测试计划,连续自动的完成保护的各种特性和整定值的测试。
2测试装置硬件配置组成分析整个测试装置的硬件由数据处理单元(DSP) 、D/A、低通滤波、功率放大器、A/D及监控计算机组成。
其配置如图1所示。
2.1 采用DSP数据处理单元等技术由于采用了DSP(TMS320F2812)数字信号处理技术以及16位的数模转换和32位的数字计算精度,每周波的输出数据点提高到600点,暂态响应速度、调频特性和输出精度都得到了提高和改善。
测试装置通过并口(或USB口)与电脑相连,利用并口较高的传输速率,提高了测试装置的响应速度,同时,串口可以与被测保护相连,实现了实时控制和快速测试的同步进行,以较高的采样速率对7路模拟量输出和8路开关量输入进行采样,采样值存储在测试装置的存储区。
在进行滤波的同时,数据经接口传回计算机,在计算机屏幕上实时显示出波形,可以对高达20次谐波的暂态信号进行回放。
2.2 D/A转换模块D/A转换模块与DSP的接口电路如图2所示,图中7路D/A转换片选控制信号经译码器选中、光电隔离后接至各数模转换器的片选信号线。
TMS320F2812的数据总线经总线驱动后和光电隔离后再送入数模转换芯片AD669,以避免外界可能存在的干扰。
转换完成后进行低通滤波处理以去除高频成分的影响。
本模块共有7路D/A转换,对应有7块D/A转换芯片,转换后分别产生三相电流、三相电压和零序电压信号,图中只示出了第1路,即第1块D/A转换芯片,其片选、控制信号对应为CS、L1、LDAC,其中CS和L1连接在一起,均为低电平有效。

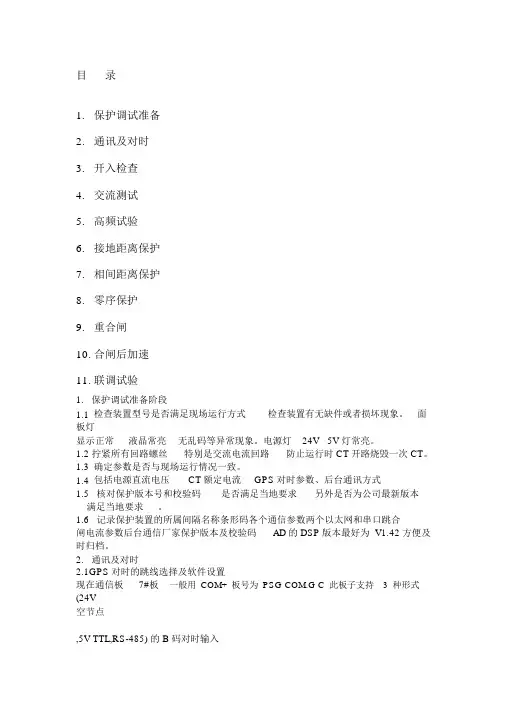

目录1.保护调试准备2.通讯及对时3.开入检查4.交流测试5.高频试验6.接地距离保护7.相间距离保护8.零序保护9.重合闸10.合闸后加速11.联调试验1.保护调试准备阶段1.1检查装置型号是否满足现场运行方式检查装置有无缺件或者损坏现象。
面板灯显示正常液晶常亮无乱码等异常现象。
电源灯24V 5V 灯常亮。
1.2 拧紧所有回路螺丝特别是交流电流回路防止运行时 CT开路烧毁一次 CT。
1.3确定参数是否与现场运行情况一致。
1.4包括电源直流电压CT额定电流GPS对时参数、后台通讯方式1.5核对保护版本号和校验码是否满足当地要求另外是否为公司最新版本满足当地要求。
1.6记录保护装置的所属间隔名称条形码各个通信参数两个以太网和串口跳合闸电流参数后台通信厂家保护版本及校验码AD的 DSP版本最好为 V1.42 方便及时归档。
2.通讯及对时2.1GPS对时的跳线选择及软件设置现在通信板7#板一般用COM+板号为PSG-COM.G-C此板子支持3种形式(24V空节点,5V TTL,RS-485) 的 B 码对时输入在 COM+板上的端子 12,13 为对时输入 , 端子 12 接输入的正 , 端子 13 接输入的负 . 对于RS-485 对时方式 , 端子 12 接 485 正, 端子 13 接 485 负.PSG-COM.G-C 上的 X6用来设置对时输入方式1.GPS脉冲对时或 24V空节点 B 码对时 : 将 X6的 1,2 脚短接 ,4,5脚短接 ;2.5V TTL 输入时 , 将 X6 的 2,3脚短接 ,4,5脚短接 ;3.RS-485 输入时 , 将 X6 的 2,5脚短接 ,3,6脚短接 .注 : 如果采用 B 码对时时COM 板上必须有 D29,D30芯片可通过在 MMI中的 "配置设置 " 中将 bit9( 最低 bit是 bit0) 置 1 来选择为 B 码对时如果 RS-485的B 码对时信号接反的话 , 可以不改接线 , 而是通过在MMI中的 " 配置设置 " 中, 将 bit10( 最低 bit是bit0)置1来将输入信号取反.2.2 与后台通讯现在通信板7#板一般用COM+,板号为PSG-COM.G-CCOM+板上的端子 1516 为 485 的 A 口 . 其中 15 为+16为-另1718为485的B口. 其中 17 为+ 18 为-当串口采用为 422 方式时15 为 IN+,16 为 IN-17 为 OUT+18 为 OUT-▲PSG-COM.G-的C跳线说明X1,通信串口 A 的上下拉电阻调整通信电平用, 缺省跳在 A_R-OFF位置在通信线路较长超过 100 米时可以将相应电阻投入如果有多台装置只需要投入通信线末端装置上的电阻X2, 通信串口 B 的上下拉电阻调整通信电平用, 缺省跳在 B_R-OFF位置在通信线路较长超过 100 米时可以将相应电阻投入如果有多台装置只需要投入通信线末端装置上的电阻X3, 通信串口 A 的全双工 , 半双工选择 , 缺省跳在 A_HALF(半双工 )X4, 通信串口 B 的全双工 , 半双工选择 , 缺省跳在 B_HALF(半双工 )X5, 422 连线 , 在使用 422 通信方式时 , 要将 X5 如板上示意地短接 ,并取下 D28,再将 X3 跳在 A_FULL上X6, 如上文所述注意为了使串口保护事件有返回报文在“配置设置”中需设置成“串口从 SOE取事件”PSL630系列有特殊直接设为“ 8XXX”3.开入量检查3.1压板检查依次将下列压板投退观察压板标识与面板上的压板投退报文是否一致。

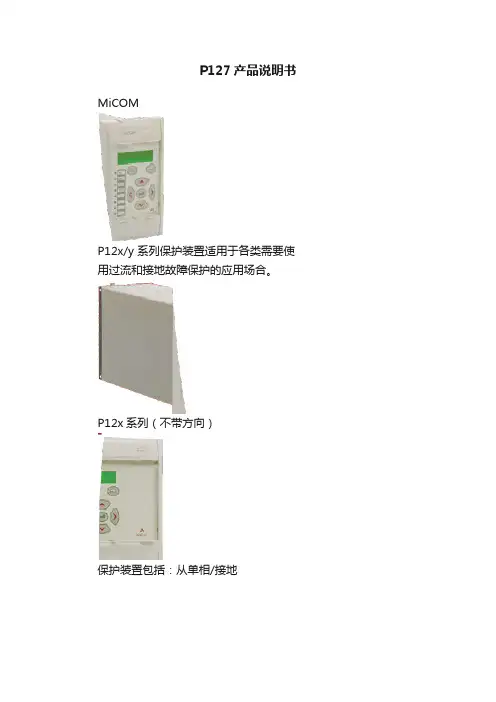

P127产品说明书MiCOM
P12x/y 系列保护装置适用于各类需要使用过流和接地故障保护的应用场合。
P12x系列（不带方向）
保护装置包括：从单相/接地
继电保护装置P120直至多功能的三相和接地保护
装置P123。
P12y系列方向继电保护装置包括：从单相/接地继
电保护装置P125直至多功能的三相和接地保护装
置P127，并带完整的电压保护功能。
MiCOM P12x 和 P12y 继电保护装置能轻松胜任各
种应用场合，并适用于各种工况条件。
保护装置界面简洁友好，定值整定简单方便，用户
可通过前面板操作即可完成所有配置。
使用统一的MiCOM S1 Studio 调试软件，可更方便地完成装
置功能配置、查看所有的测量值，并读取装置中保
存的信息，方便设备维护以及故障后分析。
MiCOM P12x/y 保护装置可提供多种通讯规约选择，可轻松接入到变电站控制系统或SCADA系统。
该系列的MiCOM保护装置的机箱高度尺寸相同，
皆为4U金属壳体，其宽度为20TE（P120/1/2/3和P125）或30TE（P126和P127），适用于屏柜安装或机架安装。
保护
MiCOM P12x/y
三相和接地过流保护装置
优点
集成多种功能，
提供高性价比解决方案
提供多种语言菜单，
包括中文，用户界面友好
灵活的过流保护，
可结合逻辑编程功能
多重自动重合闸功能，
减少系统故障扰动时间
统一的 MiCOM S1Studio
调试软件
完善的测量、监视、故障记录功能阿海珐输配电。

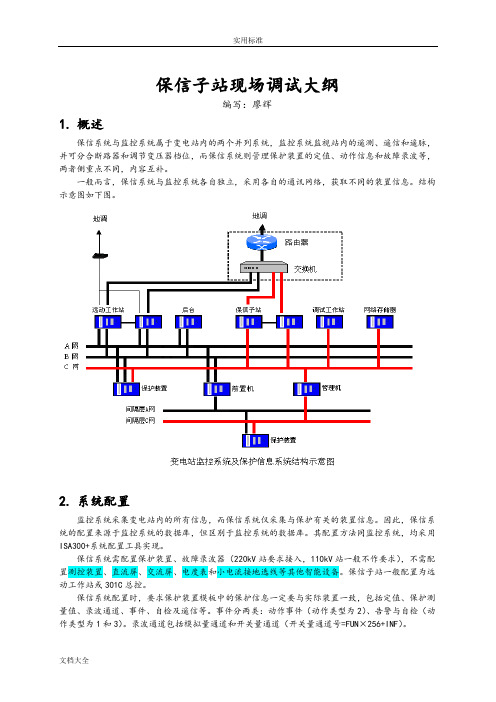

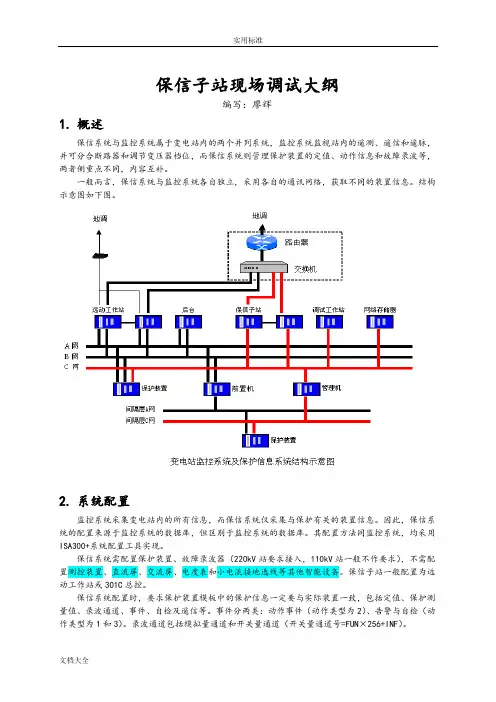

保信子站现场调试大纲编写：廖辉1.概述保信系统与监控系统属于变电站内的两个并列系统，监控系统监视站内的遥测、遥信和遥脉，并可分合断路器和调节变压器档位，而保信系统则管理保护装置的定值、动作信息和故障录波等，两者侧重点不同，内容互补。
一般而言，保信系统与监控系统各自独立，采用各自的通讯网络，获取不同的装置信息。
结构示意图如下图。
2.系统配置监控系统采集变电站内的所有信息，而保信系统仅采集与保护有关的装置信息。
因此，保信系统的配置来源于监控系统的数据库，但区别于监控系统的数据库。
其配置方法同监控系统，均采用ISA300+系统配置工具实现。
保信系统需配置保护装置、故障录波器（220kV站要求接入，110kV站一般不作要求），不需配置测控装置、直流屏、交流屏、电度表和小电流接地选线等其他智能设备。
保信子站一般配置为远动工作站或301C总控。
保信系统配置时，要求保护装置模板中的保护信息一定要与实际装置一致，包括定值、保护测量值、录波通道、事件、自检及遥信等。
事件分两类：动作事件（动作类型为2）、告警与自检（动作类型为1和3）。
录波通道包括模拟量通道和开关量通道（开关量通道号=FUN×256+INF）。
3.子站建模系统配置完成后，需使用StationConfig工具对子站建模。
该工具自动读取系统配置，转换为保信系统子站模型，然后在该工具中可对模型进行修改。
当子站建模工具读取系统配置出错时，需使用ISA300＋数据库维护工具升级ISA300+及ISA300model数据库。
子站建模工具的界面如下图。
3.1.装置模板【装置模板】下有如下页面：模板属性、保护遥测、遥信信号、事件信号、自检信号、定值、定值组、CPU定义和分组信息。
模板属性：装置类型编号的定义：0：子站；1：母差保护；2：变压器保护；3：线路保护；4：发变组保护；5：断路器保护；6：电抗器保护；8：电容器保护；10：故障录波器；11母联保护；12低频解列装置；13：测控装置；14：安全自动装置；15：其他装置。

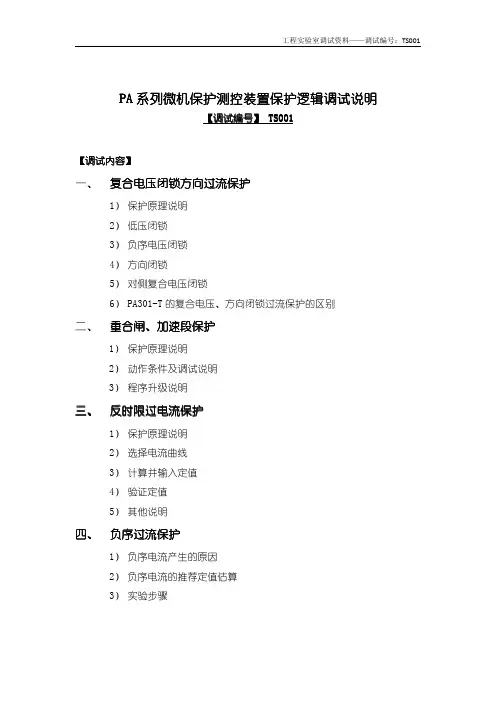

PA 系列微机保护测控装置保护逻辑调试说明【调试编号】TS001【调试内容】一、复合电压闭锁复合电压闭锁方向方向方向过流保护过流保护1）保护原理说明2）低压闭锁3）负序电压闭锁4）方向闭锁5）对侧复合电压闭锁6）PA301-T 的复合电压、方向闭锁过流保护的区别二、重合闸、加速段保护1）保护原理说明2）动作条件及调试说明3）程序升级说明三、反时限过电流保护1）保护原理说明2）选择电流曲线3）计算并输入定值4）验证定值5）其他说明四、负序过流保护1）负序电流产生的原因2）负序电流的推荐定值估算3）实验步骤一、复合电压闭锁方向过流保护1)保护原理说明复合电压闭锁过流保护的原理是：根据保护装设处附近发生相间短路故障时，不仅会产生较大的短路电流，电压降低，还会有负序电压来实现的。
只有在过电流、低电压、负序电压均达到动作值时，复合电压闭锁过流保护才会动作。
所谓复合电压，既包括负序电压，也包括反映线电压的低电压。
低压元件的作用是保证在一台变压器突然切除或电动机自启动时不动作，因而电流元件的整定值就可以不再考虑可能出现的最大负荷电流，而是按大于变压器的额定电流整定，提高了灵敏度。
电压元件一般取0.7倍的线电压（60~70V）。
装置中各相电流仅受如下表所示的相应的电压控制：动作条件：以A 相为例，当A 相保护电流大于定值，Uab 或Uca 电压低于低压定值时保护动作。
B、C 同理。
本单元的方向元件采用90度接线，按相起动，各相电流仅受下表相应电压的控制：2)低压闭锁的三段式电流保护（以I 段过流为例，段过流为例，II II 段、段、III III 段等同段等同））：【实验步骤】a．在“主菜单-保护定值显示”中，投入I 段电流，整定电流定值和电流时间，投入低压闭锁，输入低压定值（按线电压整定）；b.在“主菜单-出厂设置-开出量参数”中，整定I 段出口定义“D006”，即“保护动作过标志、保护动作标志、保护启动标志、信号继电器1、保护跳闸继电器”置数为1.（特殊出口按照图纸自行整定出口继电器）；c.加入三相标准电压（A 相电压57.7o0∠，B 相电压57.7o 240∠，C 相电压57.7o 120∠）同时保护电流(单相即可)加到定值，保护不动作；d．减小电压到低压定值附近，保护动作;3)负序电压闭锁的三段式电流保护（以I 段过流为例，段过流为例，II II 段、段、IIIIII 段等同）【实验步骤】a．在“主菜单-保护定值显示”中，投入I 段电流，整定电流定值和电流时间，投入复压闭锁，输入负序电压定值（按相电压整定）;b.在“主菜单-出厂设置-开出量参数”中，整定I 段出口定义“D006”，即“保护动作过标志、保护动作标志、保护启动标志、信号继电器1、保护跳闸继电器”置数为1.（特殊出口按照图纸自行整定出口继电器）;c.加入三相标准电压（A 相电压57.7o 0∠，B 相电压57.7o 240∠，C 相电压57.7o 120∠）同时保护电流(单相即可)加到定值，保护不动作;d．去掉一相电压或者改变某一相的相角，在测量数据-对称分量，查看负序电压是否大于定值（U2即为负序电压），大于则保护动作;4）方向闭锁的三段式电流保护（以I 段过流为例，段过流为例，II II 段、段、IIIIII 段等同）【实验步骤】a.在“主菜单-保护定值显示”中，投入I 段电流，整定电流定值和时间，投入方向闭锁.b.在“主菜单-出厂设置-开出量参数”中，整定I 段出口定义“D006”，即“保护动作过标志、保护动作标志、保护启动标志、信号继电器1、保护跳闸继电器”置数为1.（特殊出口按照图纸自行整定出口继电器）c.加入三相标准电压（A 相电压57.7o 0∠，B 相电压57.7o 240∠，C 相电压57.7o 120∠）同时保护电流(A 相电流)加到定值，A 相电流角度在-150度到30度之间动作，之外不动作（PA100+与PA150继电器内角默认为30度）。

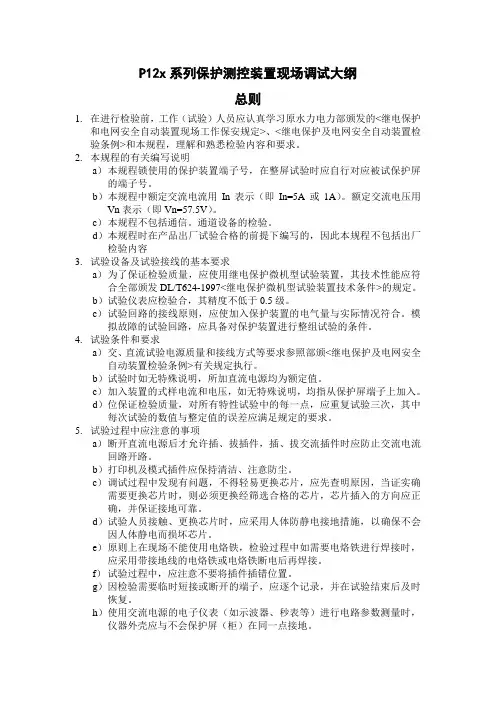

P12x系列保护测控装置现场调试大纲总则1.在进行检验前，工作（试验）人员应认真学习原水力电力部颁发的<继电保护和电网安全自动装置现场工作保安规定>、<继电保护及电网安全自动装置检验条例>和本规程，理解和熟悉检验内容和要求。
2.本规程的有关编写说明a）本规程锁使用的保护装置端子号，在整屏试验时应自行对应被试保护屏的端子号。
b）本规程中额定交流电流用In表示（即In=5A或1A）。
额定交流电压用Vn表示（即Vn=57.5V）。
c）本规程不包括通信。
通道设备的检验。
d）本规程时在产品出厂试验合格的前提下编写的，因此本规程不包括出厂检验内容3.试验设备及试验接线的基本要求a）为了保证检验质量，应使用继电保护微机型试验装置，其技术性能应符合全部颁发DL/T624-1997<继电保护微机型试验装置技术条件>的规定。
b）试验仪表应检验合，其精度不低于0.5级。
c）试验回路的接线原则，应使加入保护装置的电气量与实际情况符合。
模拟故障的试验回路，应具备对保护装置进行整组试验的条件。
4.试验条件和要求a）交、直流试验电源质量和接线方式等要求参照部颁<继电保护及电网安全自动装置检验条例>有关规定执行。
b）试验时如无特殊说明，所加直流电源均为额定值。
c）加入装置的式样电流和电压，如无特殊说明，均指从保护屏端子上加入。
d）位保证检验质量，对所有特性试验中的每一点，应重复试验三次，其中每次试验的数值与整定值的误差应满足规定的要求。
5.试验过程中应注意的事项a）断开直流电源后才允许插、拔插件，插、拔交流插件时应防止交流电流回路开路。
b）打印机及模式插件应保持清洁、注意防尘。
c）调试过程中发现有问题，不得轻易更换芯片，应先查明原因，当证实确需要更换芯片时，则必须更换经筛选合格的芯片，芯片插入的方向应正确，并保证接地可靠。
d）试验人员接触、更换芯片时，应采用人体防静电接地措施，以确保不会因人体静电而损坏芯片。

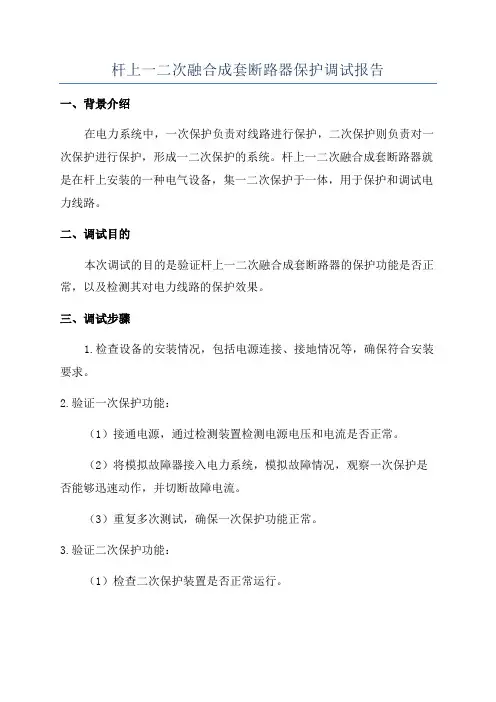

杆上一二次融合成套断路器保护调试报告一、背景介绍在电力系统中，一次保护负责对线路进行保护，二次保护则负责对一次保护进行保护，形成一二次保护的系统。
杆上一二次融合成套断路器就是在杆上安装的一种电气设备，集一二次保护于一体，用于保护和调试电力线路。
二、调试目的本次调试的目的是验证杆上一二次融合成套断路器的保护功能是否正常，以及检测其对电力线路的保护效果。
三、调试步骤1.检查设备的安装情况，包括电源连接、接地情况等，确保符合安装要求。
2.验证一次保护功能：（1）接通电源，通过检测装置检测电源电压和电流是否正常。
（2）将模拟故障器接入电力系统，模拟故障情况，观察一次保护是否能够迅速动作，并切断故障电流。
（3）重复多次测试，确保一次保护功能正常。
3.验证二次保护功能：（1）检查二次保护装置是否正常运行。
（2）将一次保护装置动作后的信号传给二次保护装置，观察是否能够及时切断故障电流，保护电力线路。
（3）重复测试多次，确保二次保护功能正常。
4.测试隔离功能：（1）接通电源，观察断路器是否能够正常合闸。
（2）观察断路器开关操作是否灵活，是否存在卡涩现象。
（3）模拟断路器故障，观察是否能够正常断开电路，切断故障电流。
5.测试远动功能：（1）通过远动装置对断路器进行开闭操作，观察断路器是否能够迅速响应。
（2）通过远动操作断开电路，观察断路器是否能够快速切断故障电流。
6.记录测试数据：（1）记录每一次测试的动作时间、动作电流等参数。
（2）记录测试过程中的问题和处理情况。
四、调试结果经过上述步骤的测试，杆上一二次融合成套断路器的保护功能正常，能够迅速切断故障电流，保护电力线路。
一次保护和二次保护的协同工作良好，能够提供可靠的保护。
断路器的隔离和远动功能也正常，操作灵活，能够满足实际运行需求。
五、存在问题及改进措施在调试过程中，发现断路器的开关操作存在卡涩现象，需要进行润滑维护。
此外，在远动操作中，有时会出现延迟响应的问题，需要检查远动装置与断路器之间的通信连接是否正常。
5 保护逻辑实验5.1 国网差动保护定值单⑴设备参数定值表5.1：设备参数定值整定说明：1、“定值区号”定值项可选择保护当前运行定值区，但参数定值、跳闸矩阵、软压板定值不分区，该定值项只影响保护定值区。
2、“被保护设备”定值项设置保护设备的名称，打印定值及事件时会显示在打印文档开始，可设置汉字及字符，整定过程中，装置会弹出内码整定方式，相关文字及字符的内码可从Sgview软件查询。
3、“主变高中压侧额定容量”和“主变低压侧额定容量”定值项，按照变压器实际容量整定即可，该定值项用来计算装置的额定电流等参数。
4、“高压侧额定电压”、“中压侧额定电压”、“低压侧额定电压”定值项，按照变压器铭牌额定电压整定，用来计算保护额定电流等参数。
5、“高压侧PT一次值”、“中压侧PT一次值”、“低压侧PT一次值”定值项，按照母线额定电压整定。
6、“高压侧CT一次值”、“中压侧CT一次值”、“低压侧外附CT一次值”、“低压侧套管CT一次值”、“公共绕组CT一次值”、“高压侧间隙CT一次值”、“中压侧间隙CT一次值”定值项，按照各侧CT一次值整定。
7、“高压侧CT二次值”、“中压侧CT二次值”、“低压侧外附CT二次值”、“低压侧套管CT二次值”、“公共绕组CT二次值”、“高压侧间隙CT二次值”、“中压侧间隙CT二次值”定值项，按照各侧CT二次值整定。
表5.2：差动保护定值如果差动保护启动电流定值计算定值I fop.min小于80mA（高压侧CT二次值为1A）或400mA（高压侧CT二次值为5A），则直接取I fop.min为80mA（或400mA）。
整定说明：1、“差动速断电流定值”定值项为标么值，是高压侧二次额定电流的倍数。
2、“差动保护启动电流定值”定值项为标么值，是高压侧二次额定电流的倍数，为差动保护的最小动作值，不是差动保护启动定值。
3、“二次谐波制动系数”定值项为二次谐波原理时，二次谐波闭锁差动保护定值；该定值项在“二次谐波制动”定值退出时无效。
P12x系列保护测控装置现场调试大纲总则1.在进行检验前，工作（试验）人员应认真学习原水力电力部颁发的<继电保护和电网安全自动装置现场工作保安规定>、<继电保护及电网安全自动装置检验条例>和本规程，理解和熟悉检验内容和要求。
2.本规程的有关编写说明a）本规程锁使用的保护装置端子号，在整屏试验时应自行对应被试保护屏的端子号。
b）本规程中额定交流电流用In表示（即In=5A或1A）。
额定交流电压用Vn表示（即Vn=57.5V）。
c）本规程不包括通信。
通道设备的检验。
d）本规程时在产品出厂试验合格的前提下编写的，因此本规程不包括出厂检验内容3.试验设备及试验接线的基本要求a）为了保证检验质量，应使用继电保护微机型试验装置，其技术性能应符合全部颁发DL/T624-1997<继电保护微机型试验装置技术条件>的规定。
b）试验仪表应检验合，其精度不低于0.5级。
c）试验回路的接线原则，应使加入保护装置的电气量与实际情况符合。
模拟故障的试验回路，应具备对保护装置进行整组试验的条件。
4.试验条件和要求a）交、直流试验电源质量和接线方式等要求参照部颁<继电保护及电网安全自动装置检验条例>有关规定执行。
b）试验时如无特殊说明，所加直流电源均为额定值。
c）加入装置的式样电流和电压，如无特殊说明，均指从保护屏端子上加入。
d）位保证检验质量，对所有特性试验中的每一点，应重复试验三次，其中每次试验的数值与整定值的误差应满足规定的要求。
5.试验过程中应注意的事项a）断开直流电源后才允许插、拔插件，插、拔交流插件时应防止交流电流回路开路。
b）打印机及模式插件应保持清洁、注意防尘。
c）调试过程中发现有问题，不得轻易更换芯片，应先查明原因，当证实确需要更换芯片时，则必须更换经筛选合格的芯片，芯片插入的方向应正确，并保证接地可靠。
d）试验人员接触、更换芯片时，应采用人体防静电接地措施，以确保不会因人体静电而损坏芯片。
e）原则上在现场不能使用电烙铁，检验过程中如需要电烙铁进行焊接时，应采用带接地线的电烙铁或电烙铁断电后再焊接。
f）试验过程中，应注意不要将插件插错位置。
g）因检验需要临时短接或断开的端子，应逐个记录，并在试验结束后及时恢复。
h）使用交流电源的电子仪表（如示波器、秒表等）进行电路参数测量时，仪器外壳应与不会保护屏（柜）在同一点接地。
1.检验项目2.检验要求2.1外观及配置、接线检查2.1.1外观检查a）保护装置外观应清洁良好，无明显损坏及变形现象。
b）保护装置的端子排连接应可靠，且标号应清晰正确。
c）切换开关、按钮、键盘等应操作灵活、手感良好。
2.1.2配置、接线检查a）装置的外部接线和标注应符合图纸的要求。
b）检查装置的额定频率、交流电压和电流、装置的辅助电压和光隔工作电压与实际应用相符合。
2.2绝缘电阻检测采用500V直流兆欧摇表分别测量交流回路、直流回路、信号回路、跳闸回路对地及各个回路之间的绝眼电阻，绝缘电阻均应大于10M欧姆。
2.3逆变电源检验断开保护装置跳闸出口回路，以及与其它保护装置直流电源的连续。
试验直流电源应经专用开关，并从保护屏端子上接入。
2.3.1逆变电源自启动性能检验2.3.1.1直流电源缓慢上升的自启动性能检验试验直流电源由零缓慢升至80%额定电压值，此时保护装置面上的“HEALTH”绿色指示灯应亮。
2.3.1.2拉合直流电源时的自启动性能检验试验直流电源由零缓慢升至80%额定电压值，断开合上直流电源开关，保护装置的“HEALTH”绿色指示灯应亮。
2.3.2逆变电源稳定性检验直流电源电压分别为80%.100%.115%的额定电压时，保护装置应工作正常，即“HEALTH”绿色指示灯应亮。
2.4通电检验保护装置上电后，“HEALTH”指示灯应产常亮，否则，说明保护装置有故障。
2.4.1软件版本及装置系列号核查保护装置正常运行情况下，多次按“↓”键，可分别查找到装置的软件版本号和系列号，核对此系列号与面板标签上的系列号是一致。
2.4.2看门狗接点检查检查装置看门狗告警接点（端子号为35—36）。
此接点为常闭接点，上电后应该打开。
2.4.3日期与时钟的调整如果有装置有IRIG—B接口，从此接入GPS信号，装置自动对时。
如果没有GPS接口，则可进行手动对时。
保护装置正常运行情况下，按10次“↓”键，进入“DATE”子菜单，然后按“↓”键，进入“TIME”子菜单进行修改。
时钟调整结束后，将装置断电，经过一段时间后=重新上电，检查时钟走时是否准确。
断电时间至少5分钟。
2.5定值整定2.5.1装置的每个定值组包括一套定值，定值整定可以使用一下两种方法：a）采用阿尔斯通公司的MiCOM S1专用软件，通过通讯接口对定值进行在线或离线修改。
b）用装置的按键，在前面板上直接修改。
2.5.2定值组切换检验装置可以存储2组定值，可通过保护屏上的定值组切换开关进行切换，也可通过装置面板按键或PC机在整定菜单上选择定值组。
通过下述方法检查切换是否成功：保护装置正常运行情况下，连接按“↓”键，找到“Active Group”单元，该单元显示当前运行定值组别。
2.5.3定值的失电保护检验通过断开、合上直流电源，检验保护装置的定值组在直流电源失电后不会丢失或改变。
2.6开关量输入回路的检查2.6.1开关量检查连接按“↓”键，找到“Input Status”单元，该单元显示5个开关量输入的状态。
然后依次进行开关量的输入和断开，监视所显示开关量的变化情况。
2.6.2光隔动作电压的检查逐步升高接入光隔的电压，直流光隔动作，记录此时的动作电压。
逐渐减小电压，直到光隔返回，记录返回电压。
动作电压值和返回电压值应符合下表要2.7模拟量输入精度检验保护装置进入“MEASUREMENTS”子菜单，将三相电压、电流通入装置中，检查显示的测量值是否与输入值相符。
显示值的精度在±1%以内。
2.8保护定值检验2.8.1过流保护检验（I>，I>>，I>>>，Ie>>，Ie>>>）在保护装置定值“PROTECTION GI”子菜单中投入过流保护“【50/51】Phase O/C”功能，并将时限方式设为“DT”，其他保护功能全部退出。
2.8.1.1最小动作值检验在“【50/51】Phase O/C”子菜单中，退出过流保护的方向功能，依次投入I>，I>>，I>>>零序过流保护元件。
分别模拟A.B.C相单相接地故障，分别测量3个零序过流保护元件的最小动作电流值。
误差为±5%。
2.8.1.2动作时间测量加入故障电流，测量动作时间，与整定值（DT特性）进行比较，误差小于±5%。
2.8.2反时限过流保护检验（I>，I>>，Ie>，Ie>>）在保护装置定值“PROTECTION GI”子菜单中投入过流保护“【50/51】Phase O/C”功能，并将时限方式设为“IDMT”，其他保护功能全部退出。
2.8.2.1动作值检验在“【50/51】Phase O/C”子菜单中，退出过流保护的方向功能，依次投入（I>，I>>，Ie>，Ie>>）过流保护元件。
依次通入和相间电流模拟接地和相间故障，检验整定的起动电流以及通入2倍、3倍、5倍的整定电流起动值，检验动作时间。
检验出的时间特性点与标准值之间的误差应±5%。
以及2倍的整定值检查跳闸时间，并检查所配置的信号继电器和指示灯的动作情况。
2.8.2.2通过装置查看动作信息以及相应LED指示灯2.9装置的整组联动试验除部分检验外，新装置检验和全部检验时通到保护屏的直流电源电压应为额定电压的80%。
2.9.1整组动作时间测量本试验时测量从模拟故障断路器跳闸回路动作的保护整组动作时间。
投入零序保护功能，退出所有其它保护功能。
模拟单相接地故障，故障电流I=IN，测量整组动作时间。
2.9.2AUTOMAT.CRTL逻辑检验和开关量输出检查保护装置的保护功能按整定书要求投入，整定值也按整定值书要求设置。
根据AUTOMAT.CRTL可编程逻辑，模拟各种形式故障，检查保护装置的输出接点工作的正确性。
连续按“↓”键，找到“Relay Status”单元，该单元显示8个开关量输出的状态。
2.10断路器联动试验保护装置的保护功能按整定书要求投入，整定值也按整定书要求设置。
投入保护装置的跳.合闸压板。
1）分别模拟A.B.C相单相瞬时性接地故障。
2）模拟C相永久性接地故障。
3）模拟AB相间瞬时性接地故障。
在进行断路器联动试验时，应监视中央信号及相关的动作信号。
2.11带负荷试验保护装置在正常运行状态下，进入“MEASUREMENT”测量子菜单，查看三相电流和三相电压的幅值和相位，确定电流回路和电压回路接线的正确性。
2.12结束工作2.12.1试验结束后，复归所有故障存储记录，恢复在试验中根据需要改变的整定2.12.2清除故障记录和开关跳投次数的存储2.12.3检验实时时钟的校正和同步3 调试大纲3.1概述本装置集成过电流、电压、同期检测和频率等元件，可针对上述物理量提供相应保护，可实现瞬时/定时限过流保护，反时限过电流保护，过压/欠压保护，滑差频率起动/闭锁，低频/高频起动，重合闸等保护功能。
本装置适用于配电馈线、配电母线、变压器组等电力系统设备的保护，可用于同期检测闭锁，计算滑差频率隔相角差，可用于按频率减负载等诸多场所。
3.2检验项目3.3校验前的准备工作了解设备及保护的状况，有无缺陷和遗留问题。
按照《继电保护和电网安全自动装置现场工作保定规定》落实各项准备工作。
凡与本装置相关联的设备及保护装置，应将其回路根据具体情况，采取断开或其他相应措施，以保证本装置与外部运行设备的隔离。
因检验需临时短接或断开的端子应做好记录。
备好保护原理及资料、装置技术说明书、整定通知单、P14x装置整定程序清单。
备好装置校验规程及调试报告。
备好针对本保护（装置）所制定的试验方案、保安措施票、作业指导书。
工作前应备好一下校验设备及仪器仪表：（仪器精度要求0.5级）1.继电保护综合校验仪（能在一个通道上叠加谐波，且具有同时输出六个电流通道）2.交流电压表3.交流电流表4.数字式万用表5.与装置连接的笔记本电脑（装有专用软件MicomS1）6.普通RS232电缆（2、3、5直联线）7.500V绝缘摇表3.4校验要求3.4.1 外观及配置、连线检查检查保护装置外观完好无损，装置安装端正、牢固。
检查装置型号、参数与设计图纸一致。
接线与图纸相符、质量良好、标示清晰无误。
装置可靠接地。
