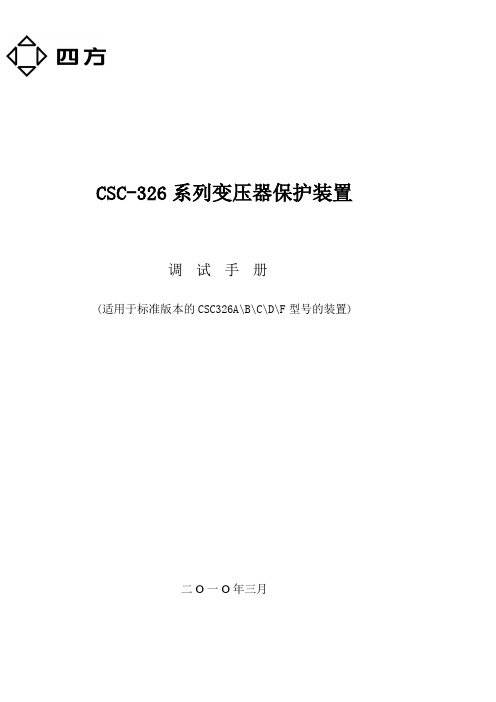

CSC-326系列变压器保护装置调试手册(适用于标准版本的CSC326A\B\C\D\F型号的装置)二O一O年三月CSC-326系列变压器保护装置调试手册(适用于标准版本的CSC326A\B\C\D\F型号的装置)编制：段国强校核：曹秦审核：史曜兆相恒成董振阳李晓辉沈敬华批准：王凤山版权所有：北京四方继保自动化股份有限公司注：本公司保留对此调试手册修改的权利。
如果产品与调试手册有不符之处，请您及时与我公司技术支持部联系。
技术支持电话：0 传真： 0目录1 调试资料的准备1)与装置相关的配套说明书、调试大纲、出厂记录。
2)厂家提供的组屏设计图纸。
3)设计院提供的有关被试屏以及与其它外部回路连接的设计图册。
2 试验前的准备工作1)试验前请事先详细阅读厂家提供的配套说明书，尽可能了解现场装置的基本操作、保护原理、以及相关的基本性能，如在此过程中存有疑问，可咨询厂家的现场服务人员或公司技术支持的相关人员。
2)装置上电前应做好各项检查，外观应无破损，插件插接紧固，直流电压回路的绝缘满足规定要求，各项指标可参考装置配套的调试记录。
3)试验前断开屏体外部的交流回路，以免造成安全事故，对现场施工人员造成严重的伤害。
4)检查打印机接线是否正常，打印纸张是否齐全，以便打印试验的定值、版本、以及各种实验的数据。
5)需要拔插装置插件时，应保证在装置断电的情况下完成，并做好防静电措施，以防插件损坏或性能下降。
6)临时打开或短接的端子应做好记录，以便试验结束后可靠的恢复。
3 试验过程中的常用菜单操作装置菜单的介绍：装置的主菜单由运行工况、打印报告、打印、修改时钟、液晶调节、定值设置、装置设置、开出传动、测试操作、压板操作组成，如下图。
版本信息在装置运行正常无任何告警信息的情况下：进入【运行工况】下的【装置编码】菜单，可查看到装置的版本信息，试验前应做好记录。
该记录应至少包括：装置类型、软件版本号和CRC校验码，并检查其与有效版本是否一致。

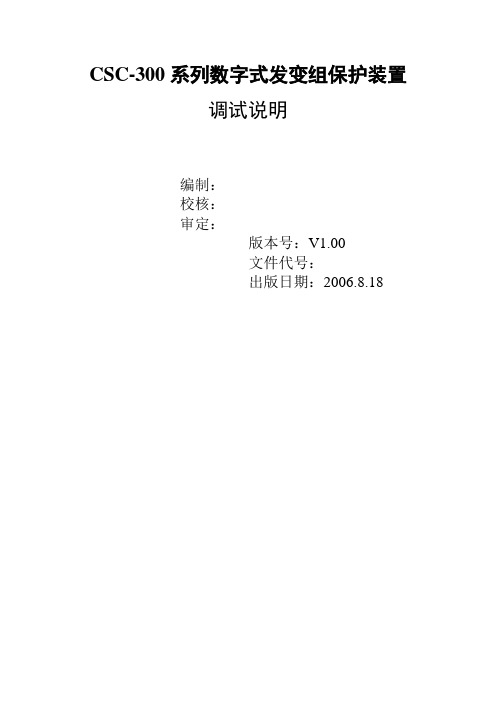

CSC-300系列数字式发变组保护装置调试说明编制：校核：审定：版本号：V1.00文件代号：出版日期：2006.8.18目录1概述 ................................................. 错误!未指定书签。
2试验准备.............................................. 错误!未指定书签。
2.1常用试验方法介绍...................................... 错误!未指定书签。
2.1.1测试确定动作特性激励量（或特性量）施加的方法........... 错误!未指定书签。
2.1.2模拟各种故障电流的试验方法............................. 错误!未指定书签。
2.2保护定值的整定........................................ 错误!未指定书签。
3发电机保护功能测试.................................... 错误!未指定书签。
3.1发电机纵差保护测试.................................... 错误!未指定书签。
3.1.1试验接线............................................... 错误!未指定书签。
3.1.2主要测试项目........................................... 错误!未指定书签。
3.2负序方向闭锁纵向零压保护测试.......................... 错误!未指定书签。
3.2.1试验接线............................................... 错误!未指定书签。
3.2.2主要测试项目........................................... 错误!未指定书签。
机组启动试运行调试大纲精编Document number：WTT-LKK-GBB-08921-EIGG-229868号机组启动试运行调试大纲批准：审核：编制：大唐衡阳发电股份有限公司2013年2月3日8#机组启动试运行调试大纲目录第一章总则第二章编写依据及说明第三章工程概况概述8号机组主要设备参数第四章启动试运行应具备的条件第五章启动试运技术要点及措施机组起动试运行前的检查5.1.1引水系统的检查5.1.2水轮机部分的检查5.1.3调速系统及其设备的检查5.1.4发电机部分的检查5.1.5励磁系统的检查5.1.6油、水、气系统的检查5.1.7电气一次设备的检查5.1.8电气二次系统及回路的检查5.1.9消防系统及设备的检查水轮发电机组充水试验5.2.1 充水条件5.2.2 尾水充水5.2.3 蜗壳充水、机组启动和空转试验5.3.1启动前的准备5.3.2首次手动启动试验5.3.3 调速器空载试验5.3.4手动停机过程及停机后检查5.3.5 机组过速试验及检查机组自动开停机试验5.4.1 自动开机需具备的条件5.4.2机组LCU8自动开机至空载5.4.3 机组LCU8自动停机、水轮发电机组空载试验5.5.1 发电机短路升流试验5.5.2 发电机升压试验5.5.3 空载下励磁装置的调试机组并列及负荷试验5.6.1 水轮发电机组空载并列试验280的自动假同期试验280的自动准同期试验5.6.4 计算机监控系统自动开机并网试验5.6.5 机组带负荷试验5.6.6 机组甩负荷试验5.6.7 低油压事故停机试验机组72小时带负荷试运行第六章安全措施及注意事项注意事项安全措施第七章整套启动试运行的组织机构与职责分工组织机构职责分工整套启动试运行的指挥系统第一章总则轴流转浆式机组及相关设备的安装应达到《水轮发电机组安装技术规范》GB8564-2003规定的要求，且施工记录完整。
机组安装完工、检验合格后应进行启动试运行试验，试验合格并交接验收后方可投入电力系统并网运行。

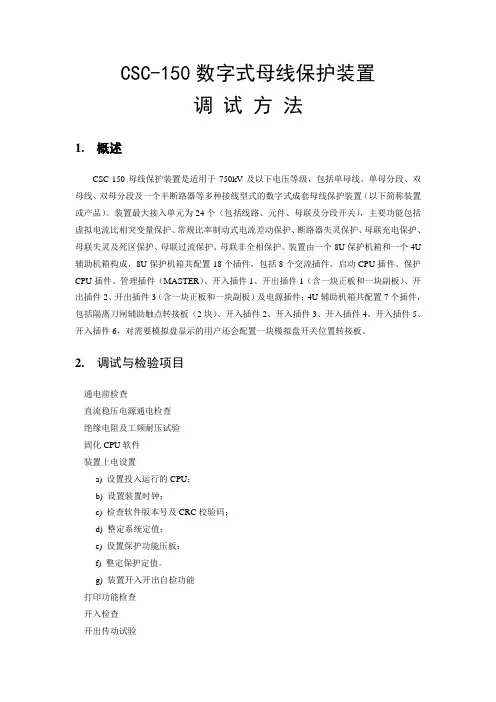

CSC-150数字式母线保护装置调试方法1. 概述CSC-150母线保护装置是适用于750kV及以下电压等级，包括单母线、单母分段、双母线、双母分段及一个半断路器等多种接线型式的数字式成套母线保护装置（以下简称装置或产品）。
装置最大接入单元为24个（包括线路、元件、母联及分段开关），主要功能包括虚拟电流比相突变量保护、常规比率制动式电流差动保护、断路器失灵保护、母联充电保护、母联失灵及死区保护、母联过流保护、母联非全相保护。
装置由一个8U保护机箱和一个4U 辅助机箱构成，8U保护机箱共配置18个插件，包括8个交流插件、启动CPU插件、保护CPU插件、管理插件（MASTER）、开入插件1、开出插件1（含一块正板和一块副板）、开出插件2、开出插件3（含一块正板和一块副板）及电源插件；4U辅助机箱共配置7个插件，包括隔离刀闸辅助触点转接板（2块）、开入插件2、开入插件3、开入插件4、开入插件5、开入插件6，对需要模拟盘显示的用户还会配置一块模拟盘开关位置转接板。
2. 调试与检验项目通电前检查直流稳压电源通电检查绝缘电阻及工频耐压试验固化CPU软件装置上电设置a) 设置投入运行的CPU；b) 设置装置时钟；c) 检查软件版本号及CRC校验码；d) 整定系统定值；e) 设置保护功能压板；f) 整定保护定值。
g) 装置开入开出自检功能打印功能检查开入检查开出传动试验模拟量检查a) 零漂调整与检查；b) 刻度调整与检查；c) 电流、电压线性度检查；d) 电流、电压回路极性检查；e) 模入量与测量量检查。
保护功能试验a) 各种保护动作值检验和动作时间测量。
b) 整组试验。
直流电源断续试验高温连续通电试验定值安全值固化3. 检验步骤及方法通电前检查a) 检查装置面板型号标示、灯光标示、背板端子贴图、端子号标示、装置铭牌标注完整、正确。
b) 对照装置的分板材料表，逐个检查各插件上元器件应与其分板材料表相一致，印刷电路板应无机械损伤或变形，所有元件的焊接质量良好，各电气元件应无相碰，断线或脱焊现象。

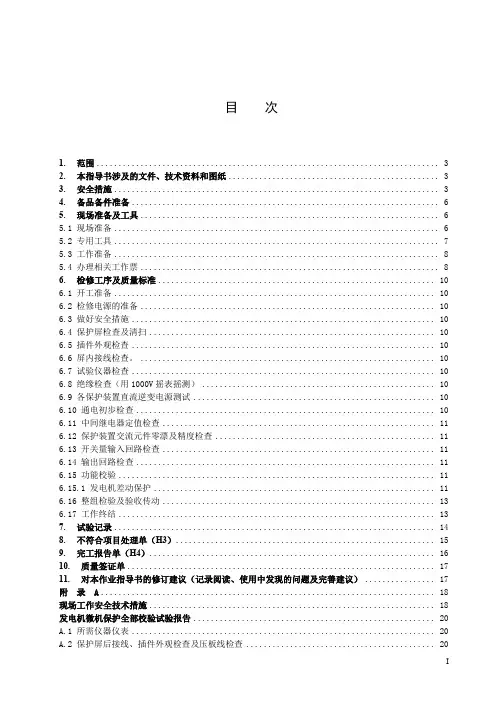

目次1.范围 (3)2.本指导书涉及的文件、技术资料和图纸 (3)3.安全措施 (3)4.备品备件准备 (6)5.现场准备及工具 (6)5.1现场准备 (6)5.2专用工具 (7)5.3工作准备 (8)5.4办理相关工作票 (8)6.检修工序及质量标准 (10)6.1 开工准备 (10)6.2 检修电源的准备 (10)6.3 做好安全措施 (10)6.4 保护屏检查及清扫 (10)6.5 插件外观检查 (10)6.6 屏内接线检查。
(10)6.7 试验仪器检查 (10)6.8 绝缘检查（用1000V摇表摇测） (10)6.9 各保护装置直流逆变电源测试 (10)6.10 通电初步检查 (10)6.11 中间继电器定值检查 (11)6.12 保护装置交流元件零漂及精度检查 (11)6.13 开关量输入回路检查 (11)6.14 输出回路检查 (11)6.15 功能校验 (11)6.15.1 发电机差动保护 (11)6.16 整组检验及验收传动 (13)6.17 工作终结 (13)7.试验记录 (14)8.不符合项目处理单（H3） (15)9.完工报告单（H4） (16)10.质量签证单 (17)11.对本作业指导书的修订建议（记录阅读、使用中发现的问题及完善建议） (17)附录A (18)现场工作安全技术措施 (18)发电机微机保护全部校验试验报告 (20)A.1 所需仪器仪表 (20)A.2 保护屏后接线、插件外观检查及压板线检查 (20)A.3 绝缘测试 (20)CT、PT回路绝缘测试 (21)A.4 装置铭牌参数、软件版本 (22)A.5 通电初步检查 (22)A.5.1 定值整定、修改、核对 (22)A.6 逆变电源检验 (22)A.6.1 电源模块自启动检查 (22)A.6.2 工作电源输出电压及稳定性检查 (22)A.7 模拟量输入幅值和相位特性 (22)A.7.1 检验零漂 (22)A.7.2 检验电流电压刻度 (23)A.8 开关量检查 (24)A.9 保护功能检查 (25)A.9.1 差动启动值及差动速断保护定值试验 (25)A.9.2 比率制动特性试验 (25)A.9.3 发电机匝间保护 (27)A.9.4 发电机相间后备保护 (27)A.9.5 定子接地（基波）： (28)A.9.6 定子接地（三次谐波）： (28)A.9.7 发电机过电压保护： (28)A.9.8 发电机负序过负荷： (28)A.9.9 发电机对称过负荷： (29)A.9.10 起停机保护： (29)A.9.11 发电机失磁保护： (30)A.9.12 发电机失步保护： (30)A.9.13 发电机过激磁保护 (30)A.9.14 发电机逆功率保护： (31)A.9.15 发电机频率保护： (31)A.9.16 误上电保护 (31)A.9.17 励磁变差动保护 (31)A.9.18 励磁变过流保护 (32)A.9.19 励磁变过负荷保护 (32)A.9.20 非电量保护 (32)A.9.21 防跳功能检查 (33)A.10 整组试验 (33)A.10.1 利用模拟开关箱或其他方法进行试验： (33)A.10.2 实际断路器传动： (33)A.11 送电前需检查的项目 (33)A.12 终结 (34)发电机保护装置检修作业指导书1.范围本作业指导书规定了绍兴江滨热电电厂第一套PRC85G发电机保护装置（南瑞继保电气有限公司制造）、第二套CSC-306D发电机保护装置（四方继保电气有限公司制造）大修工作涉及的技术资料和图纸、安全措施、备品备件、现场准备及工具、工序及质量标准和检修记录等相关的技术标准。

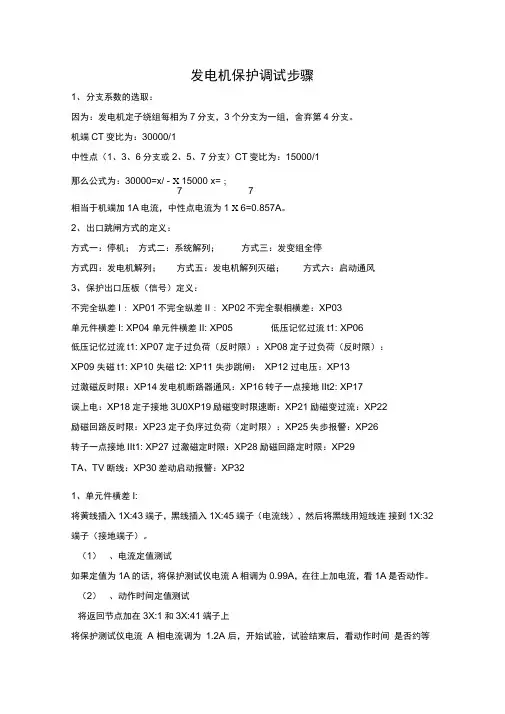

发电机保护调试步骤1、分支系数的选取：因为：发电机定子绕组每相为7分支，3个分支为一组，舍弃第4分支。
机端CT变比为：30000/1中性点（1、3、6分支或2、5、7分支）CT变比为：15000/1那么公式为：30000=x/ - X 15000 x=-;7 7相当于机端加1A电流，中性点电流为1 X 6=0.857A。
2、出口跳闸方式的定义：方式一：停机；方式二：系统解列；方式三：发变组全停方式四：发电机解列；方式五：发电机解列灭磁；方式六：启动通风3、保护出口压板（信号）定义：不完全纵差I : XP01不完全纵差II : XP02不完全裂相横差：XP03单元件横差I: XP04 单元件横差II: XP05 低压记忆过流t1: XP06低压记忆过流t1: XP07定子过负荷（反时限）：XP08定子过负荷（反时限）：XP09 失磁t1: XP10 失磁t2: XP11 失步跳闸：XP12 过电压：XP13过激磁反时限：XP14发电机断路器通风：XP16转子一点接地IIt2: XP17误上电：XP18定子接地3U0XP19励磁变时限速断：XP21励磁变过流：XP22励磁回路反时限：XP23定子负序过负荷（定时限）：XP25失步报警：XP26转子一点接地IIt1: XP27 过激磁定时限：XP28励磁回路定时限：XP29TA、TV断线：XP30差动启动报警：XP321、单元件横差I:将黄线插入1X:43端子，黑线插入1X:45端子（电流线），然后将黑线用短线连接到1X:32端子（接地端子）。
（1）、电流定值测试如果定值为1A的话，将保护测试仪电流A相调为0.99A，在往上加电流，看1A 是否动作。
（2）、动作时间定值测试将返回节点加在3X:1和3X:41端子上将保护测试仪电流A 相电流调为1.2A 后，开始试验，试验结束后，看动作时间是否约等于定值。
2、单元件横差II:将黄线插入1X:50 端子，黑线插入1X:52 端子（电流线），然后将黑线用短线连接到1X:32 端子（接地端子）。

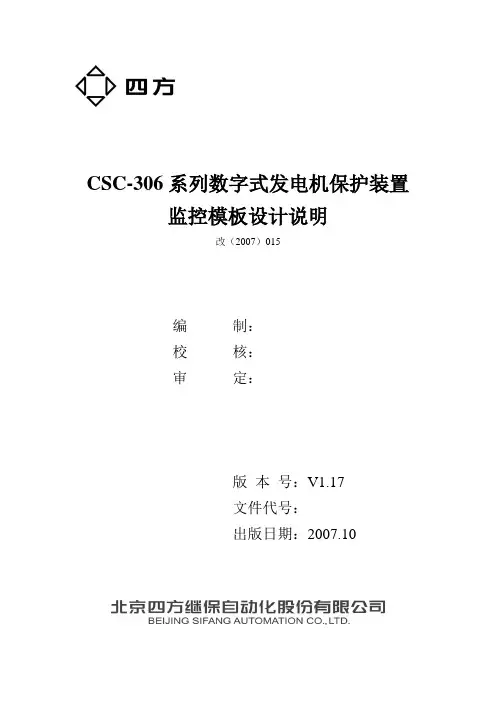

CSC-306系列数字式发电机保护装置监控模板设计说明改（2007）015编制：校核：审定：版本号：V1.17文件代号：出版日期：2007.10目录1.说明 (1)2.定值模板 (1)2.1定值模板说明 (1)2.1.1103规约定值模板说明 (1)2.1.2CSC2000规约定值模板说明 (1)2.2定值模板表 (2)3.遥信模板（包括保护事件、告警事件） (9)3.1遥信模板说明 (9)3.1.1103规约遥信模板说明 (9)3.1.2CSC2000规约遥信模板说明 (10)3.2遥信模板表 (10)4.遥测模板 (16)5.遥控模板 (16)5.1遥控模板说明 (16)5.1.1103规约遥控模板说明 (16)5.1.2CSC2000规约遥控模板说明 (16)5.2遥控模板表 (16)6.录波模板 (18)6.1录波模板表－扰动数据中带标志的状态信息 (18)6.2录波模板表－扰动数据中模拟量的通道定义 (20)1.说明1、本说明适用于CSC-306系列数字式发电机保护装置通过CSC2000规约与CSC2000后台监控通讯。
2、本说明适用于CSC-306系列数字式发电机保护装置通过IEC 60870-5-103 (DL/T 667-1999)通信规约与自动化系统的主从通信，保护装置作为通信的子站，兼容级别3。
3、本说明适用的装置型号包括CSC-306D、CSC-306E、CSC-306G等（V1.15版及以上）。
4、当用103规约时，保护装置与自动化系统的通信通过装置背板端子的RS485接口来实现，通信地址可通过面板设置，装置的MASTER板复位或重新上电后修改的信息开始起作用。
通信参数如下：●偶校验●8位数据位●1位停止位●通信波特率为9600bps5、CSC-306系列数字式发电机保护装置的保护类型码为0x72，定值类型码为0x72。
6、模板文档包括：定值模板、遥信模板、遥测模板、遥控模板、录波模板。

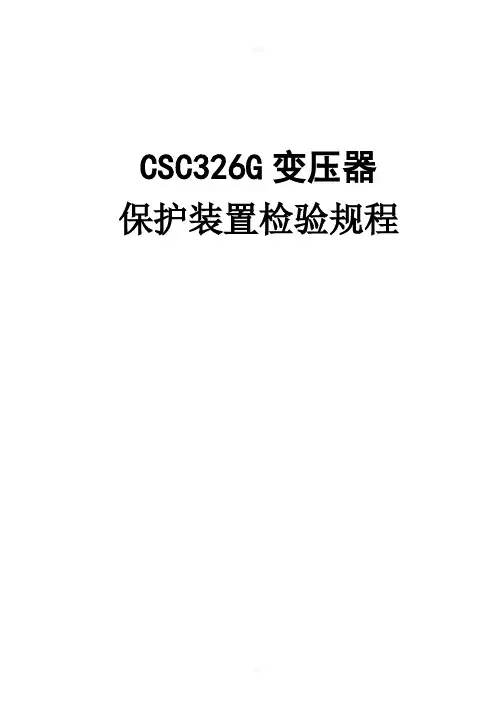

可编辑CSC326G变压器保护装置检验规程1.目的本规程规定了CSC326G变压器保护装置新安装检验，定期检验的项目方法和要求。
作为教材使用或日常检修、安装、调试使用。
2.适用范围本规程适用继电保护工作人员进行CSC326G变压器保护装置的交接验收和定期检验。
3.技术参数CSC-326G数字式变压器保护装置主要适用于110kV及以上电压等级的各种接线方式的变压器。
该装置适用于变电站综合自动化系统，也可用于常规的变电站。
3.1 环境条件装置在以下环境条件下能正常工作：3.1.1 工作环境温度：-10℃～＋55℃。
运输中短暂的贮存环境温度-25℃～＋70℃，在此极限值下不施加激励量，装置不出现不可逆的变化，温度恢复后，装置应能正常工作；3.1.2 相对湿度：最湿月的月平均最大相对湿度为90％，同时该月的月平均最低温度为25℃且表面无凝露；3.1.3 大气压力：80kPa～110kPa；3.1.4 使用场所不得有火灾、爆炸、腐蚀等危及装置安全的危险和超出本说明书规定的振动、冲击和碰撞。
3.2 电气绝缘性能3.2.1 介质强度装置能承受G B/T14598.3-1993（eqv IEC60255-5）规定的交流电压为2kV（强电回路）或500V（弱电回路）、频率为50Hz、历时1min 的介质强度试验，而无击穿和闪络现象。
3.2.2 绝缘电阻用开路电压为 500V 的测试仪器测定装置的绝缘电阻值不小于 100MΩ，符合IEC60255-5：2000 的规定。
3.2.3 冲击电压装置能承受G B/T14598.3-1993（eqv IEC60255-5）规定的峰值为 5kV（强电回路）或1kV（弱电回路）的标准雷电波的冲击电压试验。
3.3 机械性能3.3.1 振动装置能承受G B/T 11287（idt IEC60255-21-1）规定的I级振动响应和振动耐受试验。
3.3.2 冲击和碰撞装置能承受G B/T 14537（idt IEC60255-21-2）规定的I级冲击响应和冲击耐受试验，以及I级碰撞试验。
CSC-306数字式发电机保护装置调试说明编制：校核：审定：版本号：V1.00文件代号：0SF.190.009出版日期：2005.5.20目录1概述 (1)2试验准备 (1)2.1常用试验方法介绍 (1)2.1.1测试确定动作特性激励量（或特性量）施加的方法 (1)2.1.2模拟各种故障电流的试验方法 (1)2.2试验用典型公共定值整定 (1)2.2.1发电机典型公共定值整定1 (1)2.2.2发电机典型公共定值整定2（失磁保护用） (2)2.2.3发电机典型公共定值整定3（逆功率保护用） (2)2.2.4励磁变典型公共定值整定 (2)2.3保护定值整定 (3)3装置测试的基线 (3)4保护功能测试 (4)4.1发电机纵差保护测试 (4)4.1.1保护定值 (4)4.1.2差动主要测试项目 (4)4.2励磁机差动保护测试 (7)4.3励磁变差动保护测试 (8)4.3.1励磁变典型差动保护定值 (8)4.3.2励磁变差动主要测试项目 (8)4.4发电机基波零压定子接地保护测试 (13)4.5发电机三次谐波零压定子接地保护测试 (15)4.6单元件横差保护测试 (16)4.7负序方向闭锁纵向零压保护测试 (17)4.8发电机失磁保护测试（方案1） (20)4.9发电机失磁保护测试（方案2） (25)4.10发电机失磁保护测试（方案3） (25)4.11发电机失磁保护测试（方案4） (25)4.12发电机定子绕组过负荷保护测试 (25)4.13负序过负荷保护测试 (26)4.14转子绕组过负荷保护测试 (28)4.15发电机逆功率保护测试 (29)4.16发电机程跳逆功率保护测试 (30)4.17发电机复压过流保护（1段2时限）测试 (30)4.18发电机复合过流保护（1段2时限）测试 (32)4.19发电机复压过流保护（2段2时限）测试 (33)4.20发电机复合过流保护（2段2时限）测试 (33)4.21阻抗（1段2时限）保护测试方案 (33)4.22阻抗（2段4时限）保护测试方案 (35)4.23励磁过流保护测试 (35)4.24发电机过电压（2段2时限）保护测试 (35)4.25发电机过电压（1段1时限）保护测试 (35)4.26发电机欠电压保护测试 (35)4.27发电机过激磁保护测试 (36)4.28发电机频率异常保护测试 (37)4.29发电机起停机保护测试 (39)4.30发电机误上电保护测试 (40)4.31轴电流保护测试 (40)4.32发电机转子一点接地保护测试 (41)4.33发电机转子两点接地保护测试 (41)4.34TV异常测试 (42)1 概述本说明以“CSC-306数字式发电机保护装置”（以下简称装置或产品）为测试对象，目的在于提供保护测试的方法指导厂内调试和工程调试。
以下列出的项目仅供参考，应根据有关规程对试验的要求并结合具体工程的保护功能配置情况，选择相应的试验项目。
本调试说明提供的是标准功能模块的调试方法，选配功能模块的保护功能调试方法请参见具体工程定制的工程调试说明。
2 试验准备a) 试验前详细阅读《CSC-306数字式发电机保护装置说明书》、设计说明文件、随装置的调试方法和调试记录、电原理图等；b) 通过上述文件了解要调试的装置型号、保护功能的配置；了解装置模拟量输入、开入、压板、跳闸、信号等的信息。
不同型号的装置，其硬件插件配置不同，对应的软件功能配置也不同。
c) 根据资料中提供的方法进入保护菜单，熟悉装置的模拟量、测量量显示、采样值打印、报告显示、报告打印、整定值输入、时钟整定等方法；2.1 常用试验方法介绍2.1.1 测试确定动作特性激励量（或特性量）施加的方法a) 缓慢施加（缓加）：施加的激励量（或特性量）从零逐渐增大到动作值； b) 突然施加（突加）：先将激励量或特性量调整至规定的动作值，再施加于装置。
2.1.2 模拟各种故障电流的试验方法a) 单相接地：试验仪输出的故障相电流等于试验电流，非故障相电流为零；b) 两相短路：试验仪输出的两故障相电流等于试验电流且相位相反，非故障相电流为零； c) 三相短路：试验仪输出的三相故障电流为对称电流，大小等于试验电流。
2.2 试验用典型公共定值整定根据定值单输入发电机容量、励磁系统容量、电压等级、TV 变比、TA 变比等参数，按确认后，查看系统计算参数中一次额定电流、二次额定电流、差动各侧电流调整值是否正确。
本节给出了方便测试用的典型公共定值，目的是为了方便做试验，对差动来言，各侧平衡系数为1，额定电流为（为装置小TA 额定电流，为5A 或1A ），如果是励磁变各侧接线形式接线方式为D / D-12，外部校正（方便差动保护测试），测试可以此公共定值为例进行出厂调试试验，调试人员也可根据实际工程的原始参数和定值进行测试。
以下的试验中，如果采用典型公共定值，＝（为发电机额定电流）。
n I n I Gn I n I Gn I 2.2.1 发电机典型公共定值整定1表1 发电机典型公共定值序号定值名称 整定范围 实际整定1发电机公共控制字0000H~FFFFH 2 发电机额定视在功率 0MV A ～2000MV A888.9 3 发电机额定功率因数0.1~1.0 0.9 4 发电机额定电压 0.1kV ～100kV24 5 机端TV 变比 1～1000240 6 机端零序TV 变比 1～1000415.7中性点TA一次值 .01kA～99kA 21.3810 中性点TA二次值 1A、5A 511 中性点零序TV变比1～1000 138.612 单元件横差TA二次值 0.6A、5A 0.6表2 典型配置1发电机计算参数清单序号定值名称计算值单位1 发电机一次额定电流21.38 kA2 发电机二次额定电流 5 V3 中性点二次额定电流 5 A4 发电机二次额定电压100 A2.2.2发电机典型公共定值整定2（失磁保护用）表3 典型配置2公共定值单序号定值名称整定范围实际整定1 发电机公共控制字0000H~FFFFH2 发电机额定视在功率 0MV A～2000MV A 8003 发电机额定功率因数0.1~1.0 0.8664 发电机额定电压 0.1kV～100kV 245 机端TV变比1～1000 2406 机端零序TV变比1～10007 机端TA一次值 .01kA～99kA 9.6238 机端TA二次值 1A、5A 59 中性点TA一次值 .01kA～99kA10 中性点TA二次值 1A、5A2.2.3发电机典型公共定值整定3（逆功率保护用）表4 典型配置3公共定值单序号定值名称整定范围实际整定1 发电机公共控制字0000H~FFFFH2 发电机额定视在功率 0MV A～2000MV A 888.93 发电机额定功率因数0.1~1.0 0.94 发电机额定电压 0.1kV～100kV 245 机端TV变比1～1000 2406 机端零序TV变比1～10007 机端TA一次值 .01kA～99kA 19.24568 机端TA二次值 1A、5A 59 中性点TA一次值 .01kA～99kA10 中性点TA二次值 1A、5A2.2.4励磁变典型公共定值整定接线方式为D/D-12，由外部接线作星三角转换。
表5 励磁变典型公共定值整定序号定值名称整定范围实际整定1 励磁变接线方式控制字0000H~FFFFH 0006H2 励磁变接线方式钟点数1~12 123 励磁变容量0MV A~1000MV A 2.74 励磁变高压侧额定电压0.1kV~1000kV 20励磁变高压侧TA二次值 1A、5A 58 励磁变低压侧TA一次值.01kA~99kA 2.369 励磁变低压侧TA二次值 1A、5A 5表6 励磁变典型定值系统计算参数清单序号定值名称计算值单位1 励磁变高一次额定电流0.078 kA2 励磁变高二次额定电流 4.996 A3 励磁变低一次额定电流 2.362 kA4 励磁变低二次额定电流 5.004 A5 励磁变平衡系数0.9982.3保护定值整定按试验的要求整定相应的保护定值，注意作保护动作值的时候，将其延时整定为最小。
3装置测试的基线测试时注意所测装置的型号，不同型号的保护，装置的硬件设计也不相同，具体可参考说明书和对应调试方法、调试记录。
选择与装置对应的保护功能来作测试。
不同型号的保护，使用不同型号的配置文件，具体配置文件的功能可参考软件配置设计说明。
4 保护功能测试4.1发电机纵差保护测试发电机纵差保护有两个模块；方案一：比率制动系数的纵差保护，动作方程为：⎭⎬⎫>>zd res dz dz I K I I I CD方案二：比率制动斜率的纵差保护，动作方程为：()⎭⎬⎫≥+−><>B zd CDB zd ID dz B zd dz I I I I I K I I I I I 如果如果CD本方法以方案二为例进行测试，方案一仅为方案二的特例，所以方案一的测试可参考方案二。
测试时需要注意：进入装置主菜单—定值设置－装置参数，检查并整定发电机配置控制字为：发电机中性点侧1组TA ；投入发电机差动半周算法；突变量启动投入。
4.1.1 保护定值表7 差动保护定值单序号定值名称整定范围TA=5A 时TA=1A 时1 纵差保护控制字 0000H~FFFFH 0001H 0001H2 纵差最小动作电流 0.1I Gn ~20I Gn 1.5 0.3 3 纵差拐点电流定值 0.1I Gn ~20I Gn 5 1 4纵差特性斜率 0.2~1.0 0.3 0.34.1.2 差动主要测试项目a) 负序电压开放单相差动保护测试表8 负序电压开放单相比率差动保护测试项目 内容压板状态投入发电机差动保护压板涉及定值项1) 公共定值：按照2.2.1节典型配置1整定； 发电机公共控制字D0=1：投入TA 断线判别； 2) 保护定值：按照所给典型定值整定；控制字D0=1：纵差保护投入；为简便起见，其余控制字均整定为0。
相关说明为了防止一点在区内、一点区外的两点接地故障，还设有机端负序电压元件。
为了提高保护的可靠性，在差动保护仅有一相满足动作条件时，除增加计算次数和TA 异常判断次数外，同时机端负序电压大于8V 时，保护才发跳闸命令。
试验方法从发电机机端或中性点电流回路任一相通入单相故障电流大于最小动作电流定值,然后分别从机端电压回路加入U a=23V ∠0°,检查比率纵差保护是否动作，然后逐渐增加A相电压，记录差动保护动作的负序电压门槛值，测试结果记录在表9。
表9 负序电压开放单相比率差动保护测试记录试验结果报文负序电压小于8V 负序电压门槛结论b) 三相电压低开放单相差动保护测试表10 三相电压低开放单相比率差动保护测试项目 内容压板状态投入发电机差动保护压板涉及定值项1) 公共定值：按照2.2.1节典型配置1整定； 发电机公共控制字D0=1：投入TA 断线判别； 2) 保护定值：按照所给典型定值整定；控制字D0=1：纵差保护投入；为简便起见，其余控制字均整定为0。
