母线保护装置的配置与调试方法
1 【投票】您接触哪些厂家的保护比较多？
2 二次控制回路故障的排查
3 PT二次并列操作与实例分析
4 '两票'细则解读及典型问题解析
5 电力电缆线路基础及故障诊断
6 继电保护技术竞赛实操要点分析
7 发电厂过电压及绝缘配合基础知识
8 智能变电站运维要点与缺陷管理
9 倒闸操作知识点及10kV倒闸实训
公众号回复：技术交流，加思仿技术群
交流讨论：继电保护、故障分析、整定计算、运行维护、检修调试、规程规范、事故处理、录波解析、仿真测试等技术问题。
群内成员：电网公司、发电集团、保护设备厂家、规划设计院、电科院、高校科研院所、电气设备厂家、工厂企业等专家同行。
主要内容
1.母线保护基础知识
2.母线保护装置的配置
3.调试方法简介
思仿继电保护公众号1 母线保护基础知识
思仿继电保护公众号2 母线保护的配置
思仿继电保护公众号3 母线保护调试方法
作者版权所有，思仿精选分享。

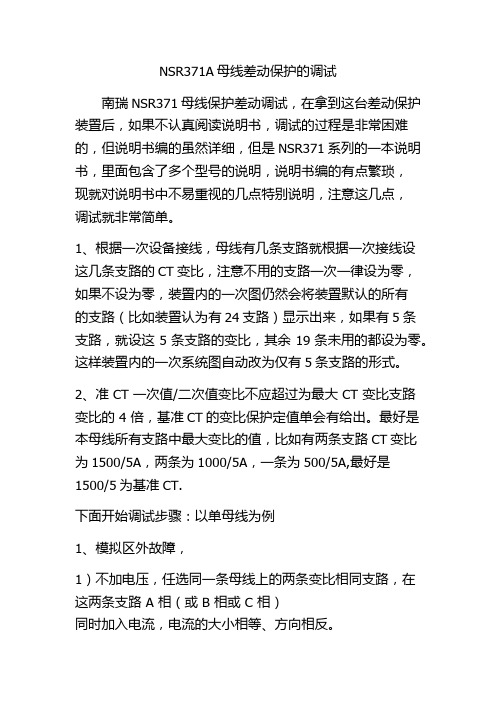

NSR371A母线差动保护的调试南瑞NSR371母线保护差动调试，在拿到这台差动保护装置后，如果不认真阅读说明书，调试的过程是非常困难的，但说明书编的虽然详细，但是NSR371系列的一本说明书，里面包含了多个型号的说明，说明书编的有点繁琐，现就对说明书中不易重视的几点特别说明，注意这几点，调试就非常简单。
1、根据一次设备接线，母线有几条支路就根据一次接线设这几条支路的CT变比，注意不用的支路一次一律设为零，如果不设为零，装置内的一次图仍然会将装置默认的所有的支路（比如装置认为有24支路）显示出来，如果有5条支路，就设这5条支路的变比，其余19条未用的都设为零。
这样装置内的一次系统图自动改为仅有5条支路的形式。
2、准 CT 一次值/二次值变比不应超过为最大 CT 变比支路变比的 4 倍，基准CT的变比保护定值单会有给出。
最好是本母线所有支路中最大变比的值，比如有两条支路CT变比为1500/5A，两条为1000/5A，一条为500/5A,最好是1500/5为基准CT.下面开始调试步骤：以单母线为例1、模拟区外故障，1）不加电压，任选同一条母线上的两条变比相同支路，在这两条支路 A 相（或 B 相或 C 相）同时加入电流，电流的大小相等、方向相反。
2) 母线差动保护应不动作。
3) 观察面板显示中：大差电流、小差电流应等于零。
2、模拟区内故障：1) 不加电压。
2) 任选Ⅰ母线上的一条支路，在这条支路任选一相突加1.05 倍差动保护启动电流定值的电流，母线差动保护应瞬时动作，切除母联及该支路所在母线上的所有支路，母线跳闸信号灯应亮。
3、CT短线闭锁试验1）在Ⅰ母 PT 和Ⅱ母 PT 回路中加正常电压；2）任选母线上的一条支路，在这条支路中加入A 相电流，电流值大于 CT 断线闭锁定值，大于差动保护启动电流定值；3）差动保护应不动作，经 5s 延时，装置发出“CT 断线闭锁”信号；4）保持电流不变，将母线电压降至 0V；5）母线差动保护不应动作。
NSR371A母线保护装置调试大纲及调试记录调试大纲：一、前期准备工作1.确保装置与母线系统的连接正确可靠。
2.检查所有电气接线，确保接线正确、牢固。
二、设置和参数调整1.进入装置设置界面，根据母线系统的参数进行设置，包括母线额定电流、电压等信息。
2.确定故障位置和故障类型，设置差动保护的参数。
3.根据母线的连接方式设置电压保护的参数。
4.设置过流保护的参数，根据母线的负荷情况确定额定电流阈值和动作时间延时等。
三、功能测试1.进行差动保护测试：按下测试按钮，模拟故障，检查差动保护装置是否能正确动作并保护母线。
2.进行电压保护测试：降低或增加母线电压，检查电压保护装置是否能正确动作。
3.进行过流保护测试：增加母线负荷，检查过流保护装置是否能正确动作。
四、故障分析和处理1.在差动保护测试中，如果装置不能正确动作，首先检查接线是否正确，然后检查是否有故障元件或损坏的部件。
2.在电压保护测试中，如果装置不能正确动作，检查电压检测元件是否损坏或接线是否正确。
3.在过流保护测试中，如果装置不能正确动作，检查过流元件是否损坏或动作参数设置是否正确。
调试记录：日期：2024年6月1日调试人员：张三调试地点：电力调试室调试内容：1.配置装置参数：将母线额定电流设置为2000A，额定电压设置为220kV。
2.设置差动保护参数：故障位置为线路1，故障类型为单相短路。
差动电流阈值为0.1A，动作时间延时为0.1s。
3.设置电压保护参数：母线电压上限为250kV，下限为195kV。
4.设置过流保护参数：额定电流阈值为1800A，动作时间延时为0.5s。
测试情况：1.差动保护测试：按下测试按钮，装置正确动作，指示灯亮起，保护系统动作，故障定位准确。
2.电压保护测试：将母线电压降低到180kV，装置正确动作，指示灯亮起，保护系统动作，电压过低告警。
3.过流保护测试：增加母线负荷至2100A，装置正确动作，指示灯亮起，保护系统动作，电流过高告警。

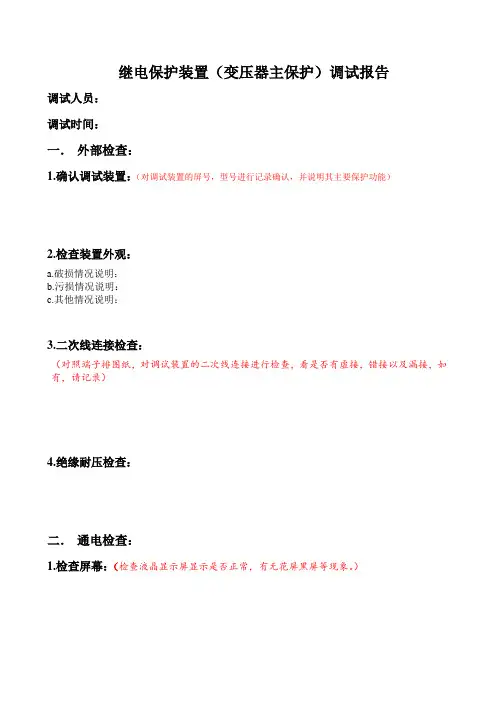

继电保护装置（变压器主保护）调试报告调试人员：调试时间：一．外部检查：1.确认调试装置：（对调试装置的屏号，型号进行记录确认，并说明其主要保护功能）2.检查装置外观：a.破损情况说明：b.污损情况说明：c.其他情况说明：3.二次线连接检查：（对照端子排图纸，对调试装置的二次线连接进行检查，看是否有虚接，错接以及漏接，如有，请记录）4.绝缘耐压检查：二．通电检查：1.检查屏幕：（检查液晶显示屏显示是否正常，有无花屏黑屏等现象。
）2.检查按键：（记录各个按键功能，各个按键应该灵活可控）3.检查菜单：（记录菜单结构，对各个最小子菜单进行简要说明。
）4.查验版本信息：（记录调试装置的软件版本号与校验码）三．拟量通道检查与校正：1.确认装置模拟量通道：（罗列所用模拟量通道名称，查阅说明书，记录各个通道的额定值）2.零漂检查：3.模拟量通道校正：四．开关量通道检查：1.开关量输入通道检查：2.开关量输出通道检查：（输出类型为瞬动或保持）3.指示灯检查：五．保护逻辑检查：1.变压器参数设定与检查：进入变压器参数设置，设置参数如下：变压器为双绕组变压器（yy-12连接方式），变压器容量200MV A，Ⅰ侧额定电压115.5kV，CT变比200，Ⅱ侧额定电压38.5kV，CT变比600；a．计算变压器二次侧额定电流：（计算方法参照说明书）b．检查变压器二次侧额定电流：2.差动速断保护功能检查：a．保护功能设定：差动速断定值：软硬压板投入情况：b．保护动作试验记录实测速断动作值：施加两倍动作值电流动作时间：3.比率制动差动保护功能检查：a．保护功能设定：差动启动电流定值：比率制动系数：二次谐波制动系数：软硬压板投入情况：b．保护动作试验记录：最小动作电流（差动启动电流）：差动动作时间：比率制动特性试验：（测量特征点，计算出斜率，观点）特性曲线绘制：(将变压器为双绕组变压器（yΔ-11连接方式），其他参数不变，重复上述步骤)。

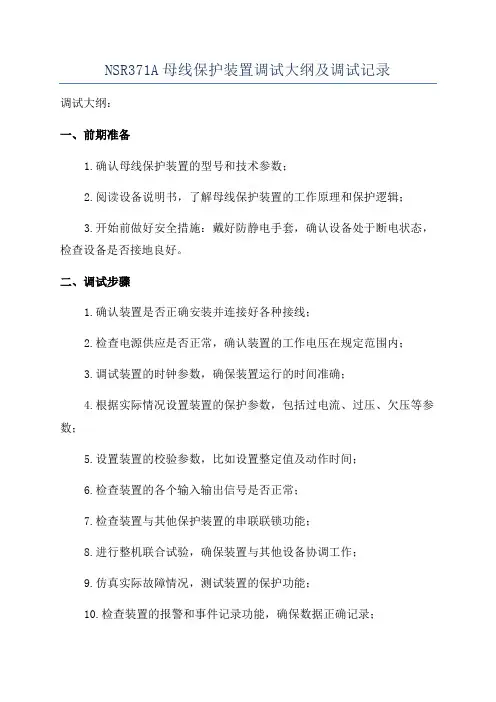

NSR371A母线保护装置调试大纲及调试记录调试大纲：一、前期准备1.确认母线保护装置的型号和技术参数；2.阅读设备说明书，了解母线保护装置的工作原理和保护逻辑；3.开始前做好安全措施：戴好防静电手套，确认设备处于断电状态，检查设备是否接地良好。
二、调试步骤1.确认装置是否正确安装并连接好各种接线；2.检查电源供应是否正常，确认装置的工作电压在规定范围内；3.调试装置的时钟参数，确保装置运行的时间准确；4.根据实际情况设置装置的保护参数，包括过电流、过压、欠压等参数；5.设置装置的校验参数，比如设置整定值及动作时间；6.检查装置的各个输入输出信号是否正常；7.检查装置与其他保护装置的串联联锁功能；8.进行整机联合试验，确保装置与其他设备协调工作；9.仿真实际故障情况，测试装置的保护功能；10.检查装置的报警和事件记录功能，确保数据正确记录；11.检查装置的通信功能，确保装置能够正常与其他系统通信；12.进行装置的负荷试验，测试各项指标是否满足需求；13.记录调试的结果和存在的问题；14.编写调试报告。
调试记录：调试日期：2024年11月15日调试人员：张工1.检查设备安装并连接情况：确认安装无误，所有接线正确连接；2.检查电源供应情况：工作电压为220V，正常供电；3.调试装置的时钟参数：对时钟进行校准，确保与标准时间同步；4.设置保护参数：a.过电流保护参数：设置过电流动作保护值为100A，动作时间为0.1s；b.过压保护参数：设置过压动作保护值为280V，动作时间为0.2s；c.欠压保护参数：设置欠压动作保护值为180V，动作时间为0.1s；5.设置校验参数：a.过电流校验参数：设置校验比率为1000:5，误差不超过5%；b.过压校验参数：设置校验比率为220:100，误差不超过2%；c.欠压校验参数：设置校验比率为220:100，误差不超过2%；6.检查输入输出信号：各个输入输出信号均正常；7.检查串联联锁功能：装置与其他保护装置联锁正常；8.进行整机联合试验：与其他设备协调工作正常；9.测试装置的保护功能：通过仿真实际故障，装置能够准确触发保护动作；10.检查报警和事件记录功能：保护装置能够正确记录报警和事件信息；11.检查通信功能：装置与其他系统通信正常；12.进行负荷试验：装置在满负荷情况下各项指标均满足需求；13.调试结束，记录调试结果和存在的问题。
《变电站电气设备调试记录方案》一、项目背景随着电力需求的不断增长，变电站作为电力系统的重要组成部分，其安全稳定运行至关重要。
为了确保变电站电气设备的正常运行，提高供电可靠性，需要对变电站的电气设备进行全面的调试和记录。
本次调试记录方案旨在规范变电站电气设备调试过程，明确调试步骤和要求，确保调试结果准确可靠，为变电站的顺利投运和长期稳定运行提供保障。
二、施工步骤1. 前期准备（1）熟悉设备图纸和技术资料，了解设备的性能和参数。
（2）制定调试计划和方案，明确调试项目、方法和标准。
（3）准备调试所需的仪器仪表和工具，确保其精度和可靠性。
（4）组织调试人员进行技术培训，熟悉调试流程和安全注意事项。
2. 设备检查（1）对电气设备进行外观检查，检查设备是否有损坏、变形、锈蚀等情况。
（2）检查设备的接线是否正确、牢固，接地是否良好。
（3）检查设备的铭牌参数是否与设计要求一致。
3. 绝缘电阻测试（1）使用兆欧表对电气设备的绝缘电阻进行测试，测试电压应符合设备的额定电压要求。
（2）测试时应分别对设备的相间、相对地绝缘电阻进行测试，记录测试结果。
（3）绝缘电阻测试结果应符合设备的技术要求，否则应进行检查和处理。
4. 耐压试验（1）根据设备的额定电压和技术要求，选择合适的耐压试验设备和方法。
（2）在进行耐压试验前，应先进行绝缘电阻测试，确保设备的绝缘性能良好。
（3）耐压试验时应逐步升高试验电压，达到规定的试验电压后保持一定时间，观察设备是否有击穿、闪络等现象。
（4）耐压试验结束后，应迅速将试验电压降至零，然后对设备进行放电。
（5）耐压试验结果应符合设备的技术要求，否则应进行检查和处理。
5. 继电保护调试（1）检查继电保护装置的接线是否正确、牢固，接地是否良好。
（2）根据继电保护装置的技术要求，进行定值校验和功能测试。
（3）定值校验时应使用标准仪器仪表，按照设计定值进行校验，确保定值准确可靠。
（4）功能测试时应模拟各种故障情况，检查继电保护装置的动作是否正确、可靠。

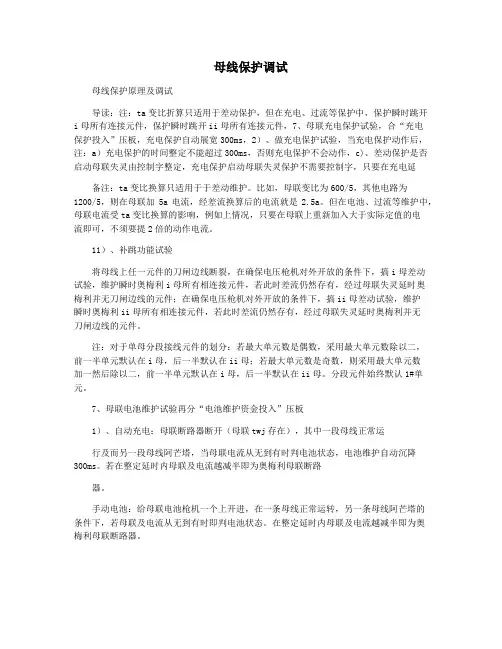

母线保护调试母线保护原理及调试导读：注：ta变比折算只适用于差动保护，但在充电、过流等保护中，保护瞬时跳开i母所有连接元件，保护瞬时跳开ii母所有连接元件，7、母联充电保护试验，合“充电保护投入”压板，充电保护自动展宽300ms，2）、做充电保护试验，当充电保护动作后，注：a）充电保护的时间整定不能超过300ms，否则充电保护不会动作，c)、差动保护是否启动母联失灵由控制字整定，充电保护启动母联失灵保护不需要控制字，只要在充电延备注：ta变比换算只适用于于差动维护。
比如，母联变比为600/5，其他电路为1200/5，则在母联加5a电流，经差流换算后的电流就是2.5a。
但在电池、过流等维护中，母联电流受ta变比换算的影响，例如上情况，只要在母联上重新加入大于实际定值的电流即可，不须要提2倍的动作电流。
11）、补跳功能试验将母线上任一元件的刀闸边线断裂，在确保电压枪机对外开放的条件下，搞i母差动试验，维护瞬时奥梅利i母所有相连接元件，若此时差流仍然存有，经过母联失灵延时奥梅利并无刀闸边线的元件；在确保电压枪机对外开放的条件下，搞ii母差动试验，维护瞬时奥梅利ii母所有相连接元件，若此时差流仍然存有，经过母联失灵延时奥梅利并无刀闸边线的元件。
注：对于单母分段接线元件的划分：若最大单元数是偶数，采用最大单元数除以二，前一半单元默认在i母，后一半默认在ii母；若最大单元数是奇数，则采用最大单元数加一然后除以二，前一半单元默认在i母，后一半默认在ii母。
分段元件始终默认1#单元。
7、母联电池维护试验再分“电池维护资金投入”压板1）、自动充电：母联断路器断开（母联twj存在），其中一段母线正常运行及而另一段母线阿芒塔，当母联电流从无到有时判电池状态，电池维护自动沉降300ms。
若在整定延时内母联及电流越减半即为奥梅利母联断路器。
手动电池：给母联电池枪机一个上开进，在一条母线正常运转，另一条母线阿芒塔的条件下，若母联及电流从无到有时即判电池状态。

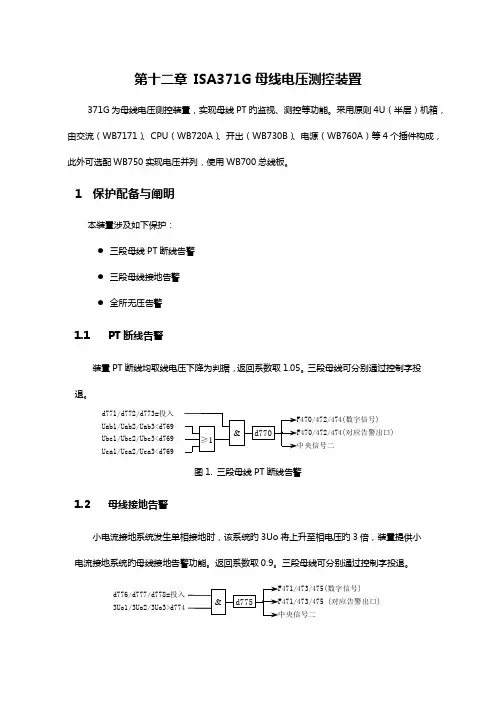

第十二章ISA371G母线电压测控装置371G为母线电压测控装置，实现母线PT旳监视、测控等功能。
采用原则4U（半层）机箱，由交流（WB7171）、CPU（WB720A）、开出（WB730B）、电源（WB760A）等4个插件构成，此外可选配WB750实现电压并列，使用WB700总线板。
1保护配备与阐明本装置涉及如下保护：●三段母线PT断线告警●三段母线接地告警●全所无压告警1.1PT断线告警装置PT断线均取线电压下降为判据，返回系数取1.05。
三段母线可分别通过控制字投退。
d771/d772/d773=投入Uab1/Uab2/Uab3<d769 Ubc1/Ubc2/Ubc3<d769 Uca1/Uca2/Uca3<d769数字信号)对应告警出口)图1. 三段母线PT断线告警1.2母线接地告警小电流接地系统发生单相接地时，该系统旳3Uo将上升至相电压旳3倍，装置提供小电流接地系统旳母线接地告警功能。
返回系数取0.9。
三段母线可分别通过控制字投退。
d776/d777/d778=投入数字信号)对应告警出口)图2. 三段母线接地告警1.3全所无压告警当三段母线旳所有线电压均不不小于定值时觉得全所无压，返回系数取1.05。
数字信号)对应告警出口)图3. 全所无压告警2保护配备及整定阐明2.1保护元件配备保护元件配备是根据顾客旳规定，在出厂前投入选配旳元件。
具体保护元件见表1。
装置出厂后不得容易更改保护元件配备，如果改动需重新整定定值和重新配备保护出口。
一旦保护元件配备为退出，则与此保护元件有关旳定值和出口(如果该元件有出口规定)都变为不可见。
表1. ISA-371G装置保护元件2.2出口配备本装置有八组出口继电器（CJ1～CJ8）, 各保护出口继电器可以按需要配备。

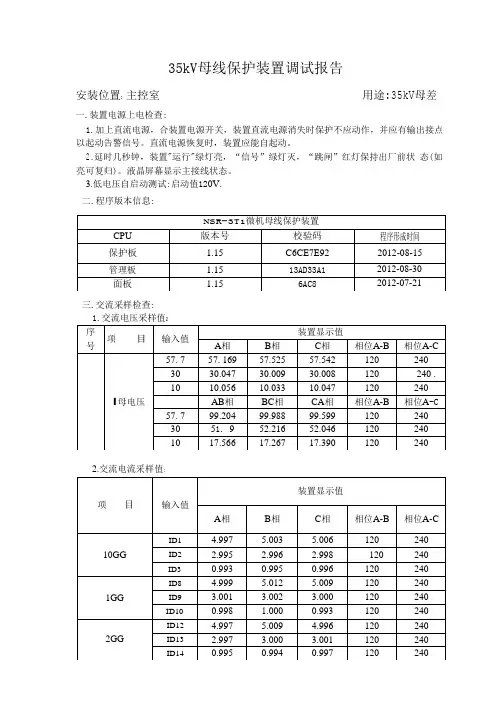

NSR371A母线保护装置工程调试大纲及调试记录合同号:工程名:产品编号:检测人员:检验人员:检测日期:南京南瑞集团公司继电保护技术分公司本调试大纲用于指导NSR371A母线保护装置的正确调试使用。
本保护的软件和硬件已经定型，调试工作的主要任务就是检查保护的硬件完好性。
本大纲列出了对本装置所需完成的试验项目，装置出厂时由调试人员完成各项试验，同时也供现场试验时参考。
在装置出厂前，调试人员应完成本大纲规定的各项检验内容，并认真填写试验记录。
检验人员应对装置的各主要保护功能和定值精度进行检验。
本调试大纲需配合《NSR-371A母线保护装置技术使用说明书》一起使用。
试验注意事项：1.试验前请仔细阅读本试验大纲及相关说明书；2.不触摸模件电路，不带电插拔模件；3.使用的电烙铁、示波器必须与屏柜可靠接地；4.试验前应检查屏柜及装置在运输中是否有明显的损伤或螺丝松动。
特别是CT回路的螺丝及连片。
不允许有丝毫松动的情况；5.校对程序校验码及程序形成时间。
试验仪器：1.精度满足要求的继电保护实验仪一台及试验联接线一套；2.三位半以上精度数字万用表一只；3.高电压发生器一台；4.500V 绝缘摇表一台；5.耐压仪一台；试验资料：1.NSR-371A母线保护装置技术使用说明书；2.NSR-371A母线保护装置模件外回路端子定义图；3.相关工程设计资料。
1.额定参数核定：对符合要求的项目，标示“√”。
2.装置外观检查:结果符合要求时，标示“√”, 否则标示“×”,没有则标“/”。
1）机箱表面平整、清洁、无划痕、紧固件无松动、脱落及锈蚀现象；□2）面板装置型号、产品标识及厂牌清晰无误，符合设计要求；□3）面板指示灯标示是否正确且与说明书是否一致；□4）操作键盘标示是否正确且与说明书是否一致；□5）插件标示是否正确及与且说明书是否一致；□6）装置与屏柜接地铜排连接线正确可靠；□3.单板测试:确认单模件已通过测试。
□4.绝缘耐压试验（此项试验由检测人员进行，检验人员见证）:4.1用裸铜导线将装置所有交流端子相连，直流端子相连，强电端子相连，弱电端子相连。
4.2用500V 摇表，按下表分别测量装置各部件之间的绝缘电阻，绝缘电阻应≥50MΩ。
4.3仅插入交流、电源、开入和开出插件，其余插件均拔出，按下表进行耐压试验。
4.4检查装置与屏柜接地线的联接方式是否正确可靠。
机箱屏蔽接地应采用专用接地导线直接到屏柜的接地铜排上。
检查结果正常：是□否□5.通电测试:结果符合要求时，标示“√”, 否则标示“×”，没有则标“/”。
检查结果正常：是□否□6.装置硬件测试:6.1保护模拟量精度测试注：模拟量的支路数以实际工程配线为准。
6.2以U1a为基准，改变各电压相角测试6.3以U1a为基准，改变各支路电流相角测试。
注：模拟量的支路数以实际工程配线为准。
6.4启动模拟量精度测试注：模拟量的支路数以实际工程配线为准。
7.48V开入回路测试:结果符合要求时，标示“√”, 否则标示“×”,没有则标“/”。
注：备用根据工程实际需要才配置显示，其它开入需根据工程实际需要决定。
试验结果：□合格□不合格8.强电失灵开入回路测试:结果符合要求时，标示“√”, 否则标示“×”,没有则标“/”。
注：失灵开入按实际工程接线为准。
试验结果：□合格□不合格9.强电刀闸开入回路测试注：刀闸开入按实际工程接线为准。
试验结果：□合格□不合格10.其它强电开入回路测试试验结果：□合格□不合格11.信号开出回路测试结果符合要求时，标示“√”, 否则标示“×”,没有则标“/”。
试验结果：□合格□不合格12.跳闸出口回路测试:结果符合要求时，标示“√”, 否则标示“×”,没有则标“/”。
注：出口支路按实际工程接线为准。
用快速通断表测试接点或在需测试的支路上加电流。
试验结果：□合格□不合格13.整定定值测试:结果符合要求时，标示“√”, 否则标示“×”,没有则标“/”1）定值可正常修改、保存、不丢失。
□2）定值超过上下限范围不可整定。
□3）定值区的切换以及拷贝功能正常；定值修改记录查询正常。
□14.保护逻辑测试:1）试验时需投入对应保护功能的保护压板、保护控制字和保护软压板。
现场调试时退出所有的出口压板。
2）有保护压板和控制字及保护软压板的保护功能需分别检测其功能正确性。
3）屏柜测试时需检测出口压板的正确性。
14.1区外故障测试:1）不加电压，在I母和II母线上各选一条支路及母联，CT变比设成一致。
同时在此2条支路和母联支路上加同相电流，II母支路和母联支路电流相位同相位并与I母支路相位差180°，电流幅值大于差动保护启动电流定值，母线差动保护应不动作。
2）从液晶显示观察应无I母和II母小差电流及大差电流。
试验结果：□合格□不合格14.2区内故障测试:14.2．1差动保护电流启动定值试验任选一条非母联支路，在该支路上加任一相电流，缓慢调节电流大小，大于差动保护启动电流定值时，母线差动保护应瞬时动作，切除母联及该支路所在母线上的所有支路，母线差动动作信号灯应亮。
2倍定值动作时间应≤15ms。
试验结果：□合格□不合格14.2．2 比率制动系数试验不加电压；可适当抬高CT断线闭锁定值。
任选I母线上2条CT变比相同的支路，同时在此2条支路的同相加相角差180°的电流，电流幅值一样，此时电流平衡，再缓慢增加其中一条支路上的电流致差动保护动作，记录此时电流值，计算出制动系数。
例：差动定值为2，支路I1分别取1A、2A、3A、4A、5A、6A，调节I2大小，记录差动保护动作时电流大小，计算出拐点后K系数。
试验结果：□合格□不合格14.2．3 验证电压闭锁元件1)电压闭锁元件为装置内部固定定值，低电压为0.7倍Un，负序电压U2为6V，零序电压3U0为4V。
2)任选I母线上一条支路（非联络支路），加正常母线电压，再加任一相电流大于差动启动电流定值，母线差动保护应不动作。
3)再改变电压幅值或相角，让任一电压闭锁元件开放，母线差动保护应动作，切除母联及该支路所在母线上的所有支路，母线差动动作信号灯应亮。
试验结果：□合格□不合格14.3 母线运行方式识别测试:14.3．1 互联运行测试1）互联压板致互联投入母线互联压板，装置应正确报出“母线互联”，装置面板互联灯点亮，然后分别模拟母线任一间隔A、B、C三相故障，装置应大差动作跳所有支路。
试验结果：□合格□不合格2）刀闸双跨致互联任选一支路，先挂I母刀闸，再和上II母刀，装置应正确报出“母线互联”；装置面板互联灯点，然后分别模拟母线任一间隔A、B、C三相故障，装置应大差动作跳所有支路。
试验结果：□合格□不合格3）母联CT断线致互联加正常电压，在母联支路加任一相电流，满足CT断线闭锁条件，装置应能正确报出“母线互联”，装置面板互联灯点，然后分别模拟I母和II母分相故障，装置应大差动作跳所有支路。
试验结果：□合格□不合格14.3．2分列运行测试1）分列状态测试投入母线分列压板，开入母联TWJ，保护装置应进入分列状态，然后在母联加入电流，测试I母和II母小差是否均为0试验结果：□合格□不合格2）分列运行死区测试投入母线分列压板，开入母联TWJ；不加电压，然后在母联和II母任一支路加入同向A 相电流大于差动保护启动电流定值，保护装置应II母差动动作。
试验结果：□合格□不合格14.3．3刀闸变位处理此项试验程序判支路有流时只判A相，所以A相试验时，装置会发刀闸位置异常后差动动作；BC相试验时，装置不发刀闸位置异常，仅靠记忆功能使得差动保护动作1）单合→双合任选一支路，先挂上该支路的I母刀闸，再挂上该支路的II母刀闸，装置应发母线互联告警，装置面板互联灯点亮。
先挂II母刀闸再挂I母刀闸重复测试。
装置应发母线互联告警，装置面板互联灯点亮。
试验结果：□合格□不合格2）单合→双分在I母上任选2条支路，刀闸都挂在I母，不加电压，在此2条支路的A相加相位相反的平衡电流，电流幅值大于差动保护启动电流定值，然后断开其中一支路的刀闸，装置应记忆该支路刀闸位置，I母差动不动作，装置发位置异常告警，装置面板位置告警灯点亮。
同样方法在II母线上测试。
试验结果：□合格□不合格3）双合→单合任选一条支路刀闸挂在I母，再选一条支路刀闸双跨，加正常电压，在I母支路和双跨支路加方向相反的平衡电流，在母联支路加与双跨支路同向电流，此时母线互联，母线无大差电流，有I母小差电流，无II母小差电流，将双跨支路的I母刀闸断开，装置应能自动识别刀闸变位，装置无大差差流，I母和II母无小差电流。
试验结果：□合格□不合格4）双分→单合选一条支路挂在II母，加正常电压，在改支路和母联支路A相加同向1A电流，再选一支路不挂刀闸，加反向1A电流，此时I母小差是1A,没有大差电流，将没挂刀闸的支路I 母刀闸合上装置应能自动识别刀闸变位，I母小差电流消失，同时发位置告警信号。
试验结果：□合格□不合格5）多刀闸同时变位任选2条支路，在A相加反向同幅值电流，此时装置无大差无小差，同时将此2支路分别挂在I母和II母，装置应不认刀闸变位，发位置异常信号，装置面板位置告警灯点亮，同时无大差和小差，刀闸位置确认后，装置应有I母小差和II母小差无大差电流。
试验结果：□合格□不合格14.4 母联失灵保护测试:1）不加电压，在I母和II母支路各选一条支路及母联支路上加上平衡负荷电流，再将外部“母联失灵起动”开入，在5s内调节电流，电流大于母联失灵电流定值，经延时后，母联失灵应可靠动作跳I 母和II母。
2）差动启动母联失灵不加电压，在I母和II母支路各选一条支路及母联支路上加上平衡负荷电流，母联电流大于母联分段失灵电流定值。
增大I母支路上的支路电流，使得母差跳I母动作，母联电流不退，经延时后，母联失灵应可靠动作跳I 母和II母。
同理增大II母支路上的支路电流，使得母差跳II母动作，母联电流不退，经延时后，母联失灵应可靠动作跳I 母和II母3）母联过流启动母联失灵不加电压，在I母和II母支路各选一条支路及母联支路上加上平衡负荷电流。
母联电流大于母联分段失灵电流定值。
再将“母联失灵起动”开入，经延时后，母联失灵应可靠动作跳I 母和II母。
“母联失灵起动”开入后，若该开入保持5s动作不返回时，保护装置发“母联失灵长起动”告警信号，同时退出该功能试验结果：□合格□不合格14.5 母联死区保护测试:14.5．1 母线并列运行于死区故障1) 母联开关为合（母联TWJ接点无开入，且分裂压板退出），I母和II母各选一条支路，CT变比设成与母联CT变比一致，将Ⅱ母线上支路的跳闸接点作为母联TWJ接点的控制开入量。
2) 不加电压，同时在母联和这两支路同相加同相位电流，电流幅值大于差动保护启动电流定值，I母差动先动作，母联TWJ接点接点有正电，母联开关断开，经150ms死区延时后，II母差动动作。
