机械制图电子教案【篇一：机械制图教案】机械制图电子教案（1）[课题编号]1-绪1①[课题名称]机械制图的任务与学习方法图幅比例[教材版本]王幼龙主编、中等职业教育国家规划教材--机械制图（机械类），第3版，北京：高等教育出版社，2007。

王幼龙主编、中等职业教育国家规划教材配套教学用书--机械制图习题集（机械类），第3版，北京：高等教育出版社，2007。

[教学目标与要求]一、知识与技能1、了解本课程的任务、特点、主要内容和学习方法；2、了解图样在生产中的作用和地位，提高对课程重要性的认识，激发学习兴趣；3、熟知国家标准关于图纸幅面和格式规定，能正确识别读图方向。

4、掌握比例的概念和选用原则。

二、学习方法和素质养成1、引导学生注重理论联系实际，勤于动手，反复实践，耐心细致，严肃认真，提高对本课程重要性的认识，激发学习兴趣。

2、初步树立标准是技术法规的标准化意识，注重严谨细致、一丝不苟的工作态度和工作作风的养成教育。

[教学重点]1、本课程的重要性和学习目标、学习方法；比例概念的理解与应用；2、激发学生的学习兴趣；[教学难点]看图方向的确定。

[分析学生]1、入学新生大多数会对本课程产生较浓厚的兴趣，热情较高，信心较足。

2、同学们的几何知识和空间概念及想像力相对薄弱，又少于接触或未接触过机械生产环境，缺少相应机械常识和感性积累。

3、机械制图既重理论，更重实践，与中小学课程及其学习方法不同，学生对学习方法有一个适应和掌握的过程。

[教学设计思路]教学方法：综合运用读书质疑、讲授、演示、归纳提升等教学法。

绪论部分的教学在以教材为蓝本的同时，以激发学生的学习动机和积极性为目的，教师可根据自身的工作、教学经验和体会对绪论所要讲述的内容作恰当的调整和充实。

[教学资源]机械制图网络课程，生产用技术图纸等。

[教学安排]2课时（90分钟）教学策略：利用网络演示，创设教学情景，启发学生思维，注重知识与学生生活实际经验相联系，讲、演交叉进行，及时归纳总结。

绪论一、本课程的研究对象1、图样的定义在工程技术中，为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理、标准或有关规定画出的图形，叫做图样。

2、《机械制图》是研究阅读和绘制机械图样的原理和方法一门重要技术基础课。

3、主要内容（1）制图的基本规定（2）几何作图（3）正投影法与三视图（4）轴侧图（5）组合体视图（6）图样的基本表示法（7）常用件的特殊表示法（8）零件图（9）装配图二、本课程的目的和任务1、掌握正投影法的基本理论及其应用；2、掌握阅读和绘制机械图样的基本知识、基本方法和技能；3、培养对空间想象和形象思维能力；4、了解计算机绘图的基本知识；5、培养耐心细致的工作作风，严肃认真的工作态度。

三、本课程的学习方法1、严格遵守国家标准《技术制图》、《机械制图》和有关的技术标准；2、掌握正确的看图和画图方法；3、反复实践，提高看图和画图技能。

单元 1 绘制平面图形1.1 绘图工具及其使用一、图板二、丁字尺三、三角板四、圆规和分规五、曲线板六、比例尺引言前面我们讲述了常用绘图工具的作用及使用方法和注意点,那么在实际的绘图工作中我们应如何使用工具正确的绘图呢?教学内容正文线段的等分法一、平行线法二、分规试分法圆的等分法一、圆的六等分二、圆的五等分三、圆的任意等分椭圆的画法椭圆的长轴和短轴：两条相互垂直而且对称的轴。

椭圆的几何性质：自椭圆上任意一点到两定点（焦点）的距离之和恒等于椭圆的长轴。

椭圆的画法1、理论画法：（同心圆法）2、近似画法：（四心圆法）求出画椭圆的四个圆心和直径，用四段圆弧近似地代替椭圆。

已知：长轴 AB短轴 CD（1）画出相互垂直的且平分的长轴AB和短轴CD；（2）连接AC，并在AC上取CF=OA-OC；（3）作AE的中垂线，与长、短轴分别交于O1、O2，再作对称点O3、O4；（4）以O1、O2、，O3、O4各点为圆心，O1A、O2C、O3B、O4D为半径，分别画弧，即得近似的椭圆。

机械制图教案【篇一：机械制图教学设计】教学设计课程名：机械制图专业：姓名：单超学号：0335*******授课内容：制图的基本规定 1. 教学目标（1）知识与技能：1. 了解机械制图基础知识，以及培养学生掌握基本的制图知识；2.建立“标准”的概念，并熟悉技术制图中的常用国标，在绘制工程图样时能自觉遵守国家标准；3.掌握制图的基本规定；4.能按照制图的国家标准的基本规定画图；（2）过程与方法：采用多媒体、挂图与实物示范操作；对字体、图线、尺寸箭头、的画法等在黑板上直接示范，指出学生常犯的错误。

（3）情感态度与价值观：1. 具有勤奋学习的态度，严谨求实、创新的工作作风；2. 具有良好的心理素质和职业道德素质；3. 具有高度责任心和良好的团队合作精神；4. 具有一定的科学思维方式和空间思维想象的能力； 2. 教学重难点（1）教学重点：一、图纸幅面和图框格式二、比例三、字体四、图线五、尺寸注法（2）教学难点：图线和尺寸注法 2. 学习者分析：图样是生产过程中的重要技术资料和主要依据。

要完整、清晰、准确地绘制出机械图样，除需要有耐心细致和认真负责的工作态度外，还必须遵守国家标准《技术制图》和《机械制图》中的各项规定。

3. 教学内容分析：机械制图是机械工程界的技术语言，无论是直接从事生产的工人、技术员，还是从事设计和管理的设计工程师、生产工程师和品检工程师，都必须学习和掌握机械制图。

机械制图是机电一体化、数控技术、模具设计与制造专业技术基础课。

4. 教学策略：课程学习中采用理论与实践相接合的方法，通过图形绘制和实体制作训练，使学生掌握基本的工程图样绘制的能力和识读工程图样的能力。

整个课程教学注重学生应用能力的培养，调动学生积极性，注意教学中联系机械制造的过程和造型基础，理论与实践相联系。

尽可能采用多媒体教学，可有效提高学生读图的应用技能提高。

通过生产实践，帮助学生理解模型与图样之间的关系并初步了解机械零件的制作加工过程，为后续专业课的学习打下良好的基础。

标准件和常用件③在剖视图中，相邻两被连接件的剖面线方向应相反，必要时也可以相同，但要相互错开或间隔不等。

在同一张图纸上，同一零件的剖面线在各个剖视图中方向应相同，间隔应相等。

2）螺栓连接螺栓连接适用于连接两个不太厚的零件。

螺栓穿过两被连接件上的通孔，加上垫圈，拧紧螺母，就将两个零件连接在一起了。

为了作图方便，一般采用简化方法画图，采用简化画法画图时，其六角头螺栓头部和六角螺母上的截交线可省略不画。

l≥δ1+δ2+h+m+aδ1、δ2——被连接件的厚度（已知条件）；h——平垫圈厚度（根据标记查表）；m——螺母高度（根据标记查表）；a——螺栓末端超出螺母的高度，一般可取a=0.2~0.4d。

螺栓连接简化画法H 0=n t +(n 0-0.5)d弹簧展开长度L 弹簧丝展开后的长度。

2）弹簧的规定画法在平行于弹簧轴线的投影面的视图中，各圈的轮廓线画成直线。

螺旋弹簧均可画成右旋，但左旋弹簧不论画成左旋或右旋，一律要注出旋向“左”字。

压缩弹簧在两端有并紧磨平时，不论支承圈数多少或末端并紧情况如何，均按支承圈数2.5圈的形式画出。

有效圈数在四圈以上的螺旋弹簧，中间部分可以省略。

中间部分省略后，充许适当缩短图形长度。

3）弹簧在装配图中的画法在装配图中，弹簧的画法要注意以下几点：螺旋弹簧被剖切时，充许只画簧丝剖面。

当簧丝直径小于或等于2mm 时，其剖面可涂黑表示。

当簧丝直径小于或等于2mm 时，充许采用示意画法。

弹簧被挡住的结构一般不画，其可见部分应从弹簧的外径或中径画起。

课后练习7-3到7-8的习题221)(t d n L +=π（a ） （b ） （c ） （d ）圆柱螺旋压缩弹簧的画法返回21。

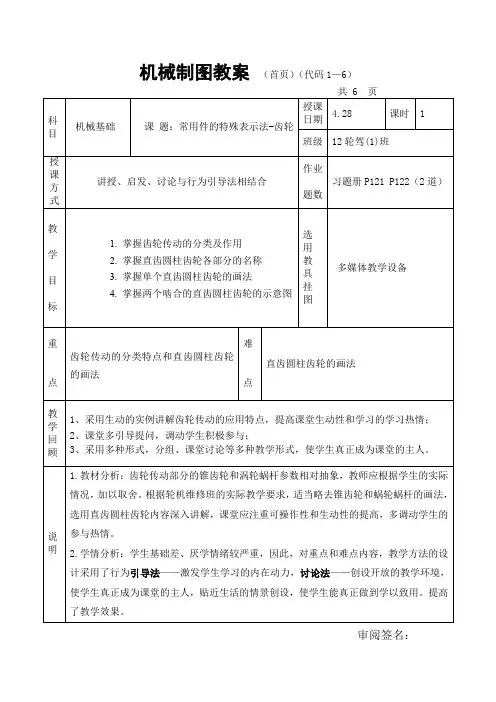

机电工程系《机械制图》教案模块名称机械零件的常用表达方法任教班级任务序号及名称任务一常用视图教学场所多媒体绘图教室主要教学设备工具名称模型模具、挂图、教学课件、多媒体播放设备、绘图常用工具等教学时间 6主要授课方式讲授、示范、讨论课程课堂类型理论+实践教学目标知识目标理解并掌握基本视图、向视图和局部视图的概念、画法和标注规定。

技能目标培养学生的空间想象能力和表达能力。

素质目标培养学生认真负责、一丝不苟、严谨专注精神。

重难点分析重点理解并掌握基本视图、向视图和局部视图的概念、画法和标注规定。

难点理解并掌握基本视图、向视图和局部视图的概念、画法和标注规定。

小组讨论预案视图有几种？各适合哪些场合？教学反馈与后记视图主要用来表达机件的外部形状，之所以产生多种视图，一方面是由于要适应机件结构形状的多样性，尽量避免在视图中出现失真的投影；另一方面是为了让视图尽可能只表达机件可见部分的轮廓，避免使用虚线，减少重叠的层次，增加图形的清晰形，局部视图、右视图、仰视图等都有这样的作用。

教学过程一、任务要求如图所示机件，已经有两视图。

请问能清晰表示机件形状了？如果不能，请在合适的位置补全合适的视图。

图0-1二、新课导入机件可以理解为机械零件，如何用视图来表达机件？视图的表达除了已经讨论的正投影视图，还有哪些其它方式方法？为了使图样能完整、清晰地表达机件各部分的结构形状，便于看图和画图，国家标准《技术制图》、《机械制图》图样画法（GB/T17451,17452,17453-1998，GB4458.1-1984)规定了设计绘图包括绘制机械图样的基本方法和机件形状的表达方法。

三、相关理论（一）基本视图和向视图机件向投影面投射所得到的图形称为视图，视图主要用来表达机件的外部形状1.基本视图根据国家标准规定，在原有的三个投影面的基础上再增设三个投影面，组成一个正六面体，这六个投影面称为基本投影面，机件向基本投影面投射所生成的六个视图称为基本视图。

第6章机件的常用表达方法一、本章重点：1．基本视图、向视图、局部视图、斜视图的画法和标注；2．斜视图的概念，全剖、半剖、局部剖视图的画法和标注；3．断面图的概念、种类、画法和标注以及肋的规定画法。

二、本章难点：1．斜视图的概念，斜剖视图的画法与标注；2．阶梯剖、旋转剖、复合剖的画法和标注；3．移出断面和重合断面图的画法和标注；三、本章要求：通过本章的学习，要掌握基本视图的画法，常用剖视图的画法和标注，断面图的画法和标注，一些简化画法和规定画法。

对机件的表达，做到：选择视图选择恰当，表达合理完整。

四、本章内容：§6-1 视图一、基本视图对于形状复杂的机件，为了完整、清晰地表达它的各方面的形状，国家标准规定，可在原有三个投影面的基础上，再增设三个投影面，组成六面体，国家标准将这六个面规定为基本投影面。

机件向基本投影面投射所得的视图，称为基本视图。

基本视图除了以前介绍过的主视图、俯视图和左视图外，还有：从右向左投射得到的右视图；从下向上投射得到的仰视图；从后向前投射得到的后视图。

二、向视图如不按展开配置，则需标注，如下图。

视图不按展开配置时的标注三、局部视图如图所示的机件，用主、俯两个基本视图已将主要结构表达清楚，但左、右两凸台形状不清晰，若因此再画两个基本视图，则大部分结构属于重复表达，这时可只画凸台部分。

这种将机件的某一局部结构向基本投影面投射得到的视图，称为局部视图。

四、斜视图当机件的某一部分结构形状是倾斜的，在基本投影面上无法表达该部分的实形和标注真实尺寸时，可把倾斜部分向与之平行的新投影面投射，得到反映实形的图形，如图6-4所示。

这种将机件向不平行于任何基本投影面的平面投射所得到的视图称为斜视图。

斜视图的配置和标注方法，以及断裂边界的画法与局部视图基本相同，不同点是：有时为了合理利用图纸或画图方便，可将图形旋转。

如下图。

斜视图旋转§6-2剖视图当机件内部结构比较复杂时，视图中会出现许多虚线，给看图造成困难,也不便于标注尺寸和技术要求。
