Philips 3000 seriesLCD TV with LEDbacklight with DigitalCrystal Clear Array 19"HD Ready19PFL3130Clearly a smart choicePhilips brings a LCD TV of excellent quality at an affordable priceGreat sound quality•Incredible Surround for enhanced audio enjoyment•3W per channel stereo with Dynamic Bass EnhancementEasy connectivity•USB for MP3 music playback and JPEG photo viewerEasy to use•HDMI-ready for top quality, multimedia experienceGood picture quality•Digital Crystal Clear provides vivid cinema-like images•PMR 100Issue date 2019-06-18Version: 6.0.112 NC: 8670 000 99599EAN: 69 52897 20111 1© 2019 Koninklijke Philips N.V.All Rights reserved.Specifications are subject to change without notice. Trademarks are the property of Koninklijke Philips N.V. or their respective SpecificationsLCD TV with LED backlight19" HD ReadyHighlightsUSB (multimedia)The USB multimedia connector allows direct access to JPEG photos, MP3 music without the requirement of PC. Plug your USB device directly into themonitor and start enjoying your favourite music or Photos with the help of the on-screen user friendly content browser which is easily accessible via supplied Remote Control.2x3 W RMS audio powerIn audio, the more the watts, the louder the sound. 2x refers to stereo speakers,with 3 watts perspeaker. 3 watt RMS amplification is considered very good for a TV setDigital Crystal ClearDigital Crystal Clear is a package of picture innovations that digitally adjusts and optimizes picture quality to optimal contrast, color andsharpness levels. It's like watching vivid cinema-like images.PMR 100Combining the refresh rate of the panel and unique image processing, 100Hz Perfect Motion Rate (PMR) creates extreme motion sharpness for clear andvibrant images even with fast on-screen motion.Picture/Display•Aspect ratio: 16:9 widescreen•Diagonal screen size: 19 inch / 48 cm•Display screen type: Active Matrix LCD, HD / LED •Panel resolution: 1366 x 768•Picture enhancement: 2D/3D noise reduction, 3/2 - 2/2 motion pull down, 3D Combfilter, Digital Noise Reduction, Dynamic contrast enhancement, Sharpness Adjustment, Color Enhancement, Progressive scan•Screen enhancement: Anti reflex coated glassSupported Display Resolution•Computer formats Resolution Refresh rate 640 x 480 60Hz 800 x 600 60Hz 1024 x 768 60Hz 1360 x 768 60Hz •Video formats Resolution Refresh rate 480i 60Hz 480p 60Hz 576i 50Hz 576p 50Hz 720p 50, 60Hz 1080i 50, 60HzSound•Output power (RMS): 2x3W•Sound Enhancement: Auto Volume Leveller, Incredible Surround•Sound System: Mono, StereoConvenience•Child Protection: Child Lock+Parental Control •Clock: Sleep Timer•Ease of Installation: Autostore, Fine Tuning, PLL Digital Tuning•Ease of Use: Auto Volume Leveller (AVL), On Screen Display, Side Control, Smart Picture, Smart Sound•On-Screen Display languages: English, Simplified Chinese•Remote control: TV remote control•Screen Format Adjustments: 4:3, Zoom 1, Zoom 2,Widescreen, Original(under PC mode only)Multimedia Applications•Multimedia connections: USB•Playback Formats: Photo(JPEG), MP3Tuner/Reception/Transmission•Aerial Input: 75 Ohms (IEC type) (Rear)•Number of Preset Channels: 200•Tuner bands: UHF, VHF•TV system: PAL B/G, PAL D/K, PAL I, NTSC M, SECAM D/K•Video Playback: Multi-systemConnectivity•TV antenna: 75 Ohms (IEC type) (Rear)•HDMI 1:HDMI v1.3(Rear)•Component Video 1: YPbPr + L/R audio (Rear)•AV 1: CVBS with audio L+R (Rear)•PC input: D-sub (Rear), 3.5mm mini audio jack(Rear)•USB: USB2.0x1 (Side)Power•Ambient temperature: 5 °C to 45 °C •Mains power: 180-240V; 50/60Hz •Power consumption: 35 W•Standby power consumption: <0.5WDimensions•Box dimensions (W x H x D): 509 x 401 x 108 mm•Compatible wall mount: VESA 75x75 mm •Product weight: 2.77 kg•Product weight (+stand): 2.85 kg•Set dimensions (W x H x D): 453 x 303 x 38 mm •Set dimensions with stand (W x H x D): 453 x 343 x 129 mm•Weight incl. Packaging: 3.32 kgAccessories•Included accessories: 2 x AAA Batteries, Power cord, Remote Control, Table top stand, User Manual, Warranty Leaflet, Quick start guide •User Manual: Simplified Chinese。
常用LCD背光源的种类?目前主要有ＥＬ、ＣＣＦＬ、ＬＥＤ及EEFL四种背光源类型。
就应用范围而言，ＥＬ、ＬＥＤ主要用于小尺寸、单色光（绿色、红色）。
最近也陆续有白光（全色）ＥＬ和ＬＣＤ背光源出来。
但由于亮度较暗其基本上用于４英寸以下小尺寸液晶显示。
如：手机、ＰＤＡ、游戏机等。
CCFL，即cold cathode fluorescent lamp的简写，中文意思即冷阴极荧光灯管，全色（白光）、大尺寸亮度背光源，现在主流仍然是用ＣＣＦＬ做光源，而且经过多年的开发技术工艺比较成熟，信赖性高，性能稳定。
现在大中型尺寸（１９-３英寸）ＴＦＴ液晶显示屏普遍用ＣＣＦＬ。
其具体民用产品有：液晶电视（２０″-３０″）；液晶电脑显示器（１４-１０″）；手提电脑显示器（８-１４″）；便携式ＤＶＤ（５-９″）；汽车、火车、飞机载电视、ＧＰＳ显示（３″-５″）；博彩游戏机（３″-５″）；便携电视（３-５″）；儿童学习机、掌上电脑、游戏机（３-５″）；ＯＡ工业仪器显示（５-１０″）；可视电话（５-１０″）。
外置电极荧光灯(EEFL: External Electrode Fluorescent Lamp)用逆变器（Inverter），EEFL不同于电极在灯管内部的CCFL，电极设在外部而有利于并列启动，而且亮度为400 unit 以上，比CCFL高出60%以上，适用于使用高亮度、大面积的显示器中，如20Inch以上TFT-LCD 、NB TFT-LCTV以及Flimsy Panel用BLU。
EEFL系统是基于电磁感应的原理，使等离子体与电路磁力线耦合，利用套在灯管外面的一对金属电极在灯管内形成感应电流，而不像普通荧光灯一样，利用电极将外部的电能转化为灯内部工作所需要的能量。
TFT-LCD产品为什么优先选用CCFL背光源?由于冷阴极灯管具有高辉度、高效率、寿命长、高演色性等特性(图1)，且经过多年的技术开发，工艺比较成熟，信赖性高，性能稳定，结构小，成本低。

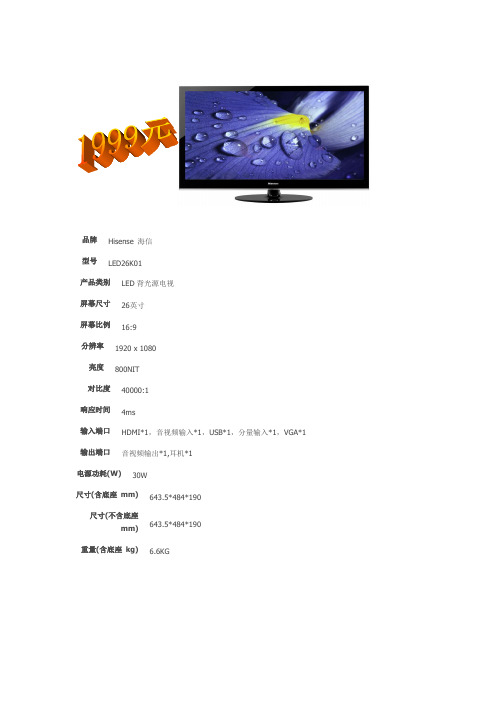

品牌Hisense 海信
型号LED26K01
产品类别LED背光源电视
屏幕尺寸26英寸
屏幕比例16:9
分辨率1920 x 1080
亮度800NIT
对比度40000:1
响应时间4ms
输入端口HDMI*1，音视频输入*1，USB*1，分量输入*1，VGA*1 输出端口音视频输出*1,耳机*1
电源功耗(W) 30W
尺寸(含底座mm) 643.5*484*190
尺寸(不含底座
mm) 643.5*484*190
重量(含底座kg) 6.6KG
hisense 海信26英寸液晶电
视TLM26V78K(支持
720PH.264/RM/RMVB高清电
影，超高性价比内置底座)
￥2199
背光灯类：LED发光二极管
产品功耗：50W
产品定位：全高清电视，LED电视
屏幕尺寸：26英寸（16:9）
分辨率：1920×1080
支持格式：1080p（全高清）
HDMI接口：1×HDMI
最佳观看：1.4～1.7米
其他接口：1×音视频输入1×USB
运动图像：60Hz
屏幕比例：16:9
立体声：支持
扬声器：双声道，2个
USB2.0播：支持，USB支持音频格式
机身尺寸：含底座：643.5×484×19
机身重量：含底座：6.6kg 不含底
包装清单：电视机身 x1 遥控器 x1。
电视机背光技术对比随着科技的不断进步，电视机的背光技术也在逐渐演进和改善。
在选择一台新的电视机时，了解不同的背光技术对比是非常重要的。
本文将介绍三种常见的电视机背光技术：CCFL（冷阴极荧光灯）、LED （发光二极管）和OLED（有机发光二极管），并对它们进行比较。
一、CCFL（冷阴极荧光灯）CCFL 是一种传统而成熟的背光技术，它通过使用冷阴极荧光灯来提供光源。
CCFL 背光的优点是价格相对较低，适用于经济型电视机。
然而，CCFL 背光技术在色彩表现和对比度方面相对较差，无法达到高质量的图像效果。
此外，CCFL 背光还存在使用寿命有限和能耗较高的问题。
二、LED（发光二极管）LED 背光是当前电视市场上最常见的背光技术，它通过使用发光二极管光源来提供背光。
相比于 CCFL，LED 背光技术在许多方面都有显著的改进。
首先，LED 背光具有更高的对比度和更广的色域，使得图像显示更为清晰和生动。
其次，LED 背光具有更长的使用寿命和较低的能耗，有助于节约能源和减少环境污染。
此外，LED 背光还可以根据内容调节亮度，提供更好的观看体验。
LED 背光技术又可分为两种类型：直下式和边缘式。
直下式 LED 背光是将发光二极管均匀分布在整个屏幕背后，能够实现更均匀的亮度和对比度。
而边缘式 LED 背光是将发光二极管安装在屏幕的边缘，通过反射光线达到背光效果。
虽然边缘式LED 背光在外观上更加轻薄，但在亮度和均匀性方面稍逊于直下式 LED 背光。
三、OLED（有机发光二极管）OLED 背光是最新的背光技术，它使用有机发光二极管来提供背光。
与传统的背光技术不同，OLED 能够在每个像素点上发光，因此不需要额外的背光模组，可以实现更高的对比度和更广的色域。
此外，OLED 背光具有更快的响应时间和更高的刷新率，可以呈现更流畅的画面。
然而，OLED 技术目前的挑战是高成本和短寿命，使得 OLED电视的价格相对较高。
总结根据以上对比，LED 背光技术是当前市场上最常见和普遍的选择，它在性能、价格和可靠性方面都具有一定的优势。
液晶显示器背光类型及优缺点（LCD、CCFL、LED）液晶背光显示原理液晶不同于等离子的最大区别就是液晶必须依靠被动光源，而等离子电视属于主动发光显示设备。
目前市场上主流的液晶背光技术包括LED(发光二极管)和CCFL(冷阴极荧光灯)两类。
冷阴极荧光灯管（Cold Cathode Fluorescent Lamp；CCFL）传统的液晶显示器都是采用CCFL(冷阴极荧光灯管)背光。
CCFL的背光设计主要有两种：“侧入式”与“直落式”，不过侧入式因光导设计使得光折损率较高，进而让背光亮度受限，面板尺寸越大时亮度就越低，仅适合8英寸～15英寸的TFT LCD面板，也就是Laptop、Desktop等个人观赏之用，但在居家观赏的LCD TV大尺寸上面时，侧入式的亮度将难以满足，取而代之的是直落式。
不过，越大尺寸的LCD，其背光模组所占的成本比重就越高，所指的是正是直落式CCFL背光模组，根据统计，同样是使用直落式CCFL背光模组，在15英寸时背光模组仅占整体成本的23％，但是到30英寸时就增至37％，且推估到57英寸时，背光模组所占的成本就会达到50％。
所以，直落式CCFL 背光仅适合用在30英寸左右的中型尺寸LCD TV，不适合用在更大面积的设计上。
同时，CCFL是运用水银气体放电来产生照明，虽然目前欧盟订立的RoHS规范，只要对“水银”剂量在标准以下仍可接受，但无人能保证日后可能将标准提高至零含量（完全不准使用），届时CCFL将无法使用，或必须改行无汞式 CCFL。
即便无汞式CCFL在技术上可行，但CCFL依旧是密闭光管性的气体放电式电子照明，光管对外力的抗受性有限，较大的冲撞将使光管破裂，使照明失效，相对的其他固体式电子照明（如LED）则无此顾虑。
另外，由於直落式不需要用导光板，也较无光折损问题，所以也不需要增亮膜，特别是增亮膜属少数业者的专利技术，价格昂贵，直落式可以省去导光板与增亮膜，此有助於成本降低。
大尺寸直下式LED液晶电视背光模组设计原理何胜斌;佟小龙【摘要】随着人们对图像的质量、尺寸、临场效果的要求提升,大尺寸的LED液晶电视越来越多的成为消费者首选.要使液晶屏能正确显示图像,电视背光模组的设计是关键.综合性能和成本,直下式电视越来越多的成为设计者在大尺寸电视的首选设计.设计者必须在设计之初,合理选择灯珠、设计匹配的透镜加上适当的光学器件组成直下式背光源,将LED这种点光源转化成均匀的面光源,同时保证必要的光能利用率和均匀性.【期刊名称】《山西电子技术》【年(卷),期】2015(000)001【总页数】3页(P76-78)【关键词】直下式背光模组;LED灯珠;透镜;光学器件【作者】何胜斌;佟小龙【作者单位】深圳市兆驰股份有限公司,广东深圳518026;深圳市兆驰股份有限公司,广东深圳518026【正文语种】中文【中图分类】TN312.8;TN949.192电视作为最重要的消费电子产品之一，经历了从CRT TV 到LCD TV 再到今天的LED TV。
所谓的LCD TV 和LED TV，指的是背光源是LCD 灯管还是LED 灯珠组成。
随着LED 技术的发展和LED 芯片的不断成熟，加上节能、环保，目前市面上主流销售的基本上是LED TV。
液晶屏是通过薄膜晶体管驱动电极来显示图象［1］，但是其是被动器件，需要安置一定的发光部件，使光透过液晶屏。
这个一定的部件称为背光源，由发光源和光学辅助器件一起来完成，其作用是将LED 点光源转化为发光均匀的面光源。
本文重点研究直下式结构，通过分析各部分部件，找出高亮度、高均匀性的大尺寸直下式电视的设计方法。
1 LED 液晶电视的背光分类LED 液晶电视依据光源器件放置的方式可以分为直下式和侧光式两种背光源。
直下式背光源:把LED 光源直接放在液晶屏的下面，LED 灯珠发出的光经过一段空间距离到达扩散板，扩散板把光扩散再经过复合膜片增亮后，成为面光源到达液晶屏;侧光式背光源:在机器侧边放置LED 灯珠，发出的光耦合到导光板，转为面光源，再经过复合膜片增亮后，成为面光源到达液晶屏。
LED背光电视原理1.能耗低：LED背光电视的LED发光效率高，能耗低，相比冷阴极荧光管能节省能源。
2.对比度高：LED背光电视采用了动态背光调节技术，可以根据图像亮度调整背光亮度，提高对比度。
3.颜色还原度高：LED背光电视可以通过调整LED的发光强度实现对色彩的精确控制，可以还原出更准确的颜色。
4.薄型化设计：LED背光电视采用了超薄设计，整体厚度更薄，外观更时尚。
1.LED背光源：LED背光电视采用LED作为背光源，一般有两种方式：直下式和边缘式。
直下式LED背光源是将LED直接安装在液晶背板后面，能够提供更均匀的背光效果；边缘式LED背光源是将LED安装在液晶屏的两侧，通过透过背光板向前发光，需要通过光导板将光线均匀地辐射到整个屏幕上。
2.液晶分子：液晶分子是液晶显示技术的关键组成部分，它具有一定的扭曲性和透明性。
当液晶分子受到外界电场作用时，它会发生扭曲，从而改变光的传播路径，并通过偏振光的选择性吸收来控制光通过液晶的程度。
3.偏振片：液晶电视使用了两个偏振片，一个位于液晶屏的前方，一个位于液晶屏的后方，通过这两个偏振片的组合，可以实现通过液晶的光或者阻挡光。
当液晶分子不受电场作用时，液晶屏上的光线通过偏振片被阻挡，屏幕呈暗色；当液晶分子受到电场作用时，液晶屏上的光线可以通过偏振片的透过，屏幕呈亮色。
通过电场的控制，液晶分子的扭曲程度也就相应改变，从而实现对图像亮度和颜色的控制。
4.驱动电路：LED背光电视的驱动电路负责向液晶屏施加适当的电场信号，控制液晶分子的扭曲程度，从而实现图像的显示。
驱动电路一般由控制芯片和信号放大器组成，通过输入的图像信号和灰阶信号驱动液晶分子的扭曲，以呈现出真实的图像。
总结起来，LED背光电视采用LED作为背光源，通过液晶分子的扭曲和各种光学的透射、吸收和偏振来实现图像的显示。
通过驱动电路的控制，LED背光电视可以实现高对比度、高颜色还原度和低能耗等优势。
