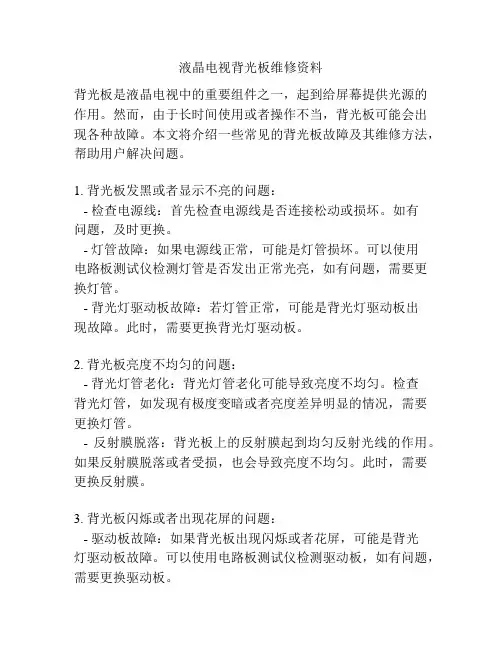

液晶电视背光板维修资料

液晶电视背光板维修资料背光板是液晶电视中的重要组件之一，起到给屏幕提供光源的作用。

然而，由于长时间使用或者操作不当，背光板可能会出现各种故障。

本文将介绍一些常见的背光板故障及其维修方法，帮助用户解决问题。

1. 背光板发黑或者显示不亮的问题：- 检查电源线：首先检查电源线是否连接松动或损坏。

如有问题，及时更换。

- 灯管故障：如果电源线正常，可能是灯管损坏。

可以使用电路板测试仪检测灯管是否发出正常光亮，如有问题，需要更换灯管。

- 背光灯驱动板故障：若灯管正常，可能是背光灯驱动板出现故障。

此时，需要更换背光灯驱动板。

2. 背光板亮度不均匀的问题：- 背光灯管老化：背光灯管老化可能导致亮度不均匀。

检查背光灯管，如发现有极度变暗或者亮度差异明显的情况，需要更换灯管。

- 反射膜脱落：背光板上的反射膜起到均匀反射光线的作用。

如果反射膜脱落或者受损，也会导致亮度不均匀。

此时，需要更换反射膜。

3. 背光板闪烁或者出现花屏的问题：- 驱动板故障：如果背光板出现闪烁或者花屏，可能是背光灯驱动板故障。

可以使用电路板测试仪检测驱动板，如有问题，需要更换驱动板。

- 驱动电源问题：背光灯驱动电源电压不稳定也会导致闪烁或者花屏。

检查驱动电源是否正常工作，如有问题，需要修复或者更换电源。

需要注意的是，由于液晶电视机内部有高压电流，非专业人士不建议自行维修。

如果以上方法无法解决问题，建议联系专业维修人员进行修理，确保安全和有效维修。

继续写相关内容，1500字：4. 背光板漏光问题：- 背光板漏光是指液晶电视屏幕显示暗部时，感觉到屏幕四周出现了一圈光亮的情况。

这通常是由于背光灯管的边缘光透过屏幕导致的。

解决这个问题的办法是，将液晶电视屏幕背后的边框打开，用黑胶带或者其他材料将背光灯管边缘区域遮住，防止边缘光透过屏幕，从而减少漏光。

5. 背光板杂点问题：- 背光板在长时间使用后，可能会出现杂点现象，即屏幕上出现小黑点或者白点。

这通常是由于背光灯管内部积聚灰尘或者灯管老化导致的。

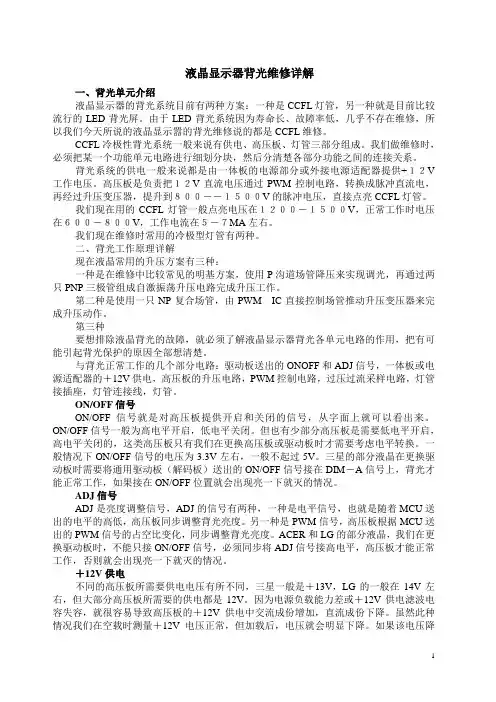

液晶显示器背光维修详解一、背光单元介绍液晶显示器的背光系统目前有两种方案：一种是CCFL灯管，另一种就是目前比较流行的LED背光屏。

由于LED背光系统因为寿命长、故障率低，几乎不存在维修，所以我们今天所说的液晶显示嚣的背光维修说的都是CCFL维修。

CCFL冷极性背光系统一般来说有供电、高压板、灯管三部分组成。

我们做维修时，必须把某一个功能单元电路进行细划分块，然后分清楚各部分功能之间的连接关系。

背光系统的供电一般来说都是由一体板的电源部分或外接电源适配器提供+１２V 工作电压。

高压板是负责把１２V直流电压通过PWM控制电路，转换成脉冲直流电，再经过升压变压器，提升到８００――１５００V的脉冲电压，直接点亮CCFL灯管。

我们现在用的CCFL灯管一般点亮电压在１２００－１５００V，正常工作时电压在６００－８００V，工作电流在５－７MA左右。

我们现在维修时常用的冷极型灯管有两种。

二、背光工作原理详解现在液晶常用的升压方案有三种：一种是在维修中比较常见的明基方案，使用P沟道场管降压来实现调光，再通过两只PNP三极管组成自激振荡升压电路完成升压工作。

第二种是使用一只NP复合场管，由PWM IC直接控制场管推动升压变压器来完成升压动作。

第三种要想排除液晶背光的故障，就必须了解液晶显示器背光各单元电路的作用，把有可能引起背光保护的原因全部想清楚。

与背光正常工作的几个部分电路：驱动板送出的ONOFF和ADJ信号，一体板或电源适配器的＋12V供电，高压板的升压电路，PWM控制电路，过压过流采样电路，灯管接插座，灯管连接线，灯管。

ON/OFF信号ON/OFF信号就是对高压板提供开启和关闭的信号，从字面上就可以看出来。

ON/OFF信号一般为高电平开启，低电平关闭。

但也有少部分高压板是需要低电平开启，高电平关闭的，这类高压板只有我们在更换高压板或驱动板时才需要考虑电平转换。

一般情况下ON/OFF信号的电压为3.3V左右，一般不起过5V。

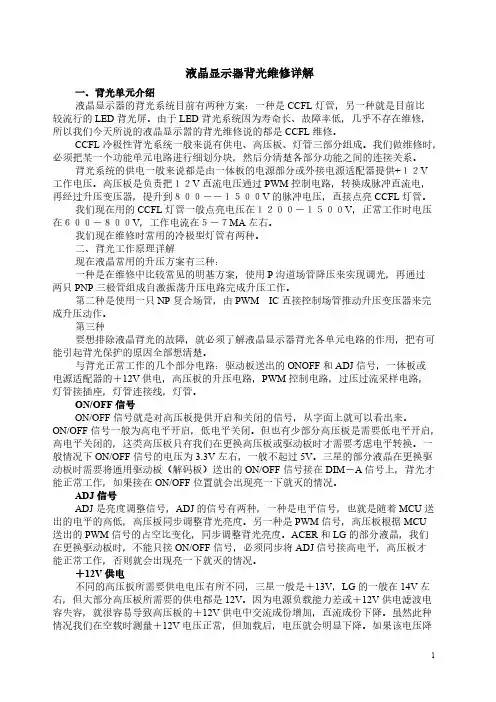

液晶显示器背光维修详解一、背光单元介绍液晶显示器的背光系统目前有两种方案：一种是CCFL灯管，另一种就是目前比较流行的LED背光屏。

由于LED背光系统因为寿命长、故障率低，几乎不存在维修，所以我们今天所说的液晶显示嚣的背光维修说的都是CCFL维修。

CCFL冷极性背光系统一般来说有供电、高压板、灯管三部分组成。

我们做维修时，必须把某一个功能单元电路进行细划分块，然后分清楚各部分功能之间的连接关系。

背光系统的供电一般来说都是由一体板的电源部分或外接电源适配器提供+１２V工作电压。

高压板是负责把１２V直流电压通过PWM控制电路，转换成脉冲直流电，再经过升压变压器，提升到８００――１５００V的脉冲电压，直接点亮CCFL灯管。

我们现在用的CCFL灯管一般点亮电压在１２００－１５００V，正常工作时电压在６００－８００V，工作电流在５－７MA左右。

我们现在维修时常用的冷极型灯管有两种。

二、背光工作原理详解现在液晶常用的升压方案有三种：一种是在维修中比较常见的明基方案，使用P沟道场管降压来实现调光，再通过两只PNP三极管组成自激振荡升压电路完成升压工作。

第二种是使用一只NP复合场管，由PWM　IC直接控制场管推动升压变压器来完成升压动作。

第三种要想排除液晶背光的故障，就必须了解液晶显示器背光各单元电路的作用，把有可能引起背光保护的原因全部想清楚。

与背光正常工作的几个部分电路：驱动板送出的ONOFF和ADJ信号，一体板或电源适配器的＋12V供电，高压板的升压电路，PWM控制电路，过压过流采样电路，灯管接插座，灯管连接线，灯管。

ON/OFF信号ON/OFF信号就是对高压板提供开启和关闭的信号，从字面上就可以看出来。

ON/OFF信号一般为高电平开启，低电平关闭。

但也有少部分高压板是需要低电平开启，高电平关闭的，这类高压板只有我们在更换高压板或驱动板时才需要考虑电平转换。

一般情况下ON/OFF信号的电压为3.3V左右，一般不起过5V。

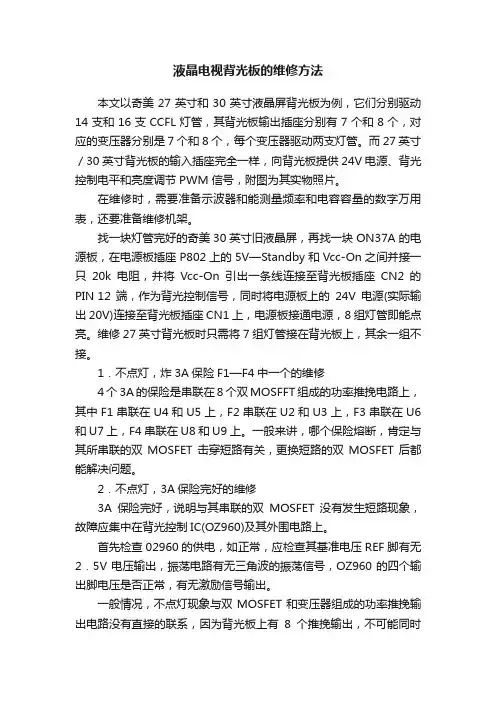

液晶电视背光板的维修方法本文以奇美27英寸和30英寸液晶屏背光板为例，它们分别驱动14支和16支CCFL灯管，其背光板输出插座分别有7个和8个，对应的变压器分别是7个和8个，每个变压器驱动两支灯管。

而27英寸／30英寸背光板的输入插座完全一样，向背光板提供24V电源、背光控制电平和亮度调节PWM信号，附图为其实物照片。

在维修时，需要准备示波器和能测量频率和电容容量的数字万用表，还要准备维修机架。

找一块灯管完好的奇美30英寸旧液晶屏，再找一块ON37A的电源板，在电源板插座P802上的5V—Standby和Vcc-On之间并接一只20k电阻，并将Vcc-On引出一条线连接至背光板插座CN2的PIN 12端，作为背光控制信号，同时将电源板上的24V电源(实际输出20V)连接至背光板插座CN1上，电源板接通电源，8组灯管即能点亮。

维修27英寸背光板时只需将7组灯管接在背光板上，其余一组不接。

1．不点灯，炸3A保险F1—F4中一个的维修4个3A的保险是串联在8个双MOSFFT组成的功率推挽电路上，其中F1串联在U4和U5上，F2串联在U2和U3上，F3串联在U6和U7上，F4串联在U8和U9上。

一般来讲，哪个保险熔断，肯定与其所串联的双MOSFET击穿短路有关，更换短路的双MOSFET后都能解决问题。

2．不点灯，3A保险完好的维修3A保险完好，说明与其串联的双MOSFET没有发生短路现象，故障应集中在背光控制IC(OZ960)及其外围电路上。

首先检查02960的供电，如正常，应检查其基准电压REF脚有无2．5V电压输出，振荡电路有无三角波的振荡信号，OZ960的四个输出脚电压是否正常，有无激励信号输出。

一般情况，不点灯现象与双MOSFET和变压器组成的功率推挽输出电路没有直接的联系，因为背光板上有8个推挽输出，不可能同时损坏，只要有一组正常，O2960有激励脉冲输出的话，灯管都能亮一下然后保护。

3．开机能点亮灯管，但瞬间熄灭这显然是属于背光保护故障。

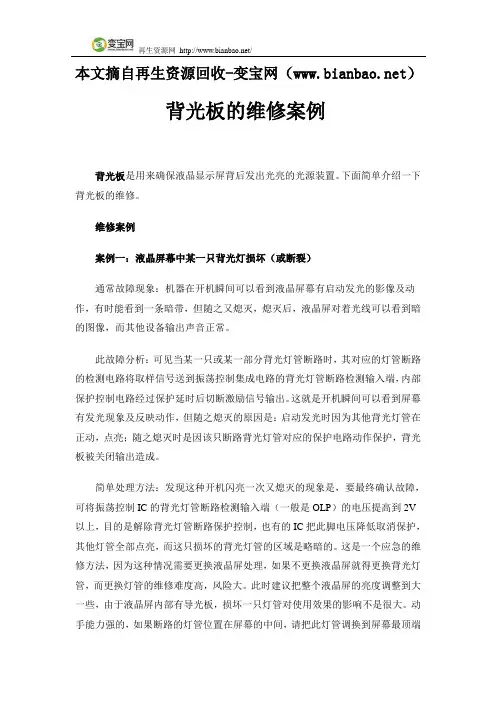

本文摘自再生资源回收-变宝网（）背光板的维修案例背光板是用来确保液晶显示屏背后发出光亮的光源装置。

下面简单介绍一下背光板的维修。

维修案例案例一：液晶屏幕中某一只背光灯损坏（或断裂）通常故障现象：机器在开机瞬间可以看到液晶屏幕有启动发光的影像及动作，有时能看到一条暗带，但随之又熄灭，熄灭后，液晶屏对着光线可以看到暗的图像，而其他设备输出声音正常。

此故障分析：可见当某一只或某一部分背光灯管断路时，其对应的灯管断路的检测电路将取样信号送到振荡控制集成电路的背光灯管断路检测输入端，内部保护控制电路经过保护延时后切断激励信号输出。

这就是开机瞬间可以看到屏幕有发光现象及反映动作，但随之熄灭的原因是：启动发光时因为其他背光灯管在正动，点亮；随之熄灭时是因该只断路背光灯管对应的保护电路动作保护，背光板被关闭输出造成。

简单处理方法：发现这种开机闪亮一次又熄灭的现象是，要最终确认故障，可将振荡控制IC的背光灯管断路检测输入端（一般是OLP）的电压提高到2V 以上，目的是解除背光灯管断路保护控制，也有的IC把此脚电压降低取消保护，其他灯管全部点亮，而这只损坏的背光灯管的区域是略暗的。

这是一个应急的维修方法，因为这种情况需要更换液晶屏处理，如果不更换液晶屏就得更换背光灯管，而更换灯管的维修难度高，风险大。

此时建议把整个液晶屏的亮度调整到大一些，由于液晶屏内部有导光板，损坏一只灯管对使用效果的影响不是很大。

动手能力强的，如果断路的灯管位置在屏幕的中间，请把此灯管调换到屏幕最顶端的位置，这样正常收看时基本看不出。

这样做，不会影响到电路安全，可以放心使用案例二：背光不闪亮，背光板上的保险丝熔断故障现象分析：保险丝熔断说明背光板有严重的过流、短路（轻度过流一般不会熔断保险丝）已经有元件短路损坏，此时不要贸然换一只保险丝通电开机，否则故障会进一步扩大，甚至影响到整机的其他电路的安全。

这种故障是功率放大电路的元件，MOS管或互补MOS模块出现击穿、短路，这是造成这种故障的最主要的原因。

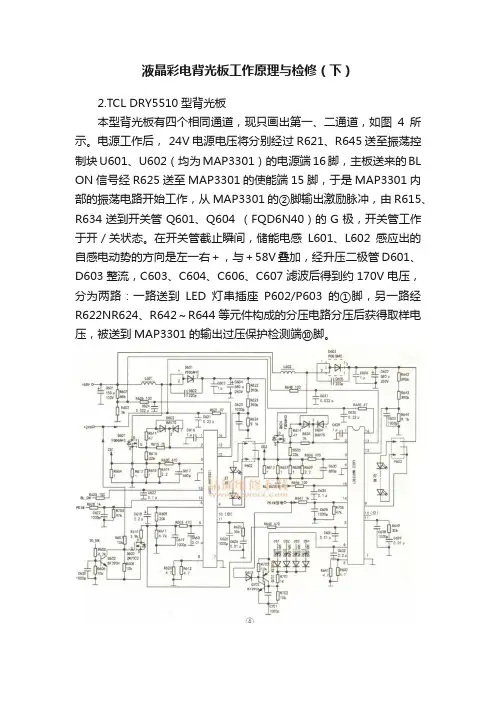

液晶彩电背光板工作原理与检修（下）2.TCL DRY5510型背光板本型背光板有四个相同通道，现只画出第一、二通道，如图4所示。

电源工作后， 24V电源电压将分别经过R621、R645送至振荡控制块U601、U602（均为MAP3301）的电源端16脚，主板送来的BL ON信号经R625送至MAP3301的使能端15脚，于是MAP3301内部的振荡电路开始工作，从MAP3301的②脚输出激励脉冲，由R615、R634送到开关管Q601、Q604 （FQD6N40）的G极，开关管工作于开／关状态。

在开关管截止瞬间，储能电感L601、L602感应出的自感电动势的方向是左一右＋，与＋58V叠加，经升压二极管D601、D603整流，C603、C604、C606、C607滤波后得到约170V电压，分为两路：一路送到LED灯串插座P602/P603的①脚，另一路经R622NR624、R642～R644等元件构成的分压电路分压后获得取样电压，被送到MAP3301的输出过压保护检测端⑩脚。

LED灯串的负端通过插座P602、P603接至MAP3301的⑨脚（内接大功率背光亮度控制管的D极）。

在亮度脉冲信号PDIM的控制下，MAP3301 （9）脚内的亮度控制管导通，输出电压经LED灯串、MAP3301⑨ 、⑧脚（⑧脚内接大功率MOs背光亮度控制管的S极）、R612//R620及R632//R641等到地形成电流，LED灯串被点亮。

当调大亮度时，主板送给MAP3301亮度控制端13脚的脉冲占空比增加。

MAP3301⑨、⑧脚内的亮度控制管导通程度增加→流过LED灯串的电流增加→背光亮度增加。

该型背光板的保护功能完善，主要有：（1）输入欠压保护，当LED驱动电路的输入电压过低（ 58V低至＋43V）时，经电阻R601、R602分压及R626/R648等送至NIAP3301欠压保护端13脚的电压降到＋1.8V→MAP3301内部的输入欠压保护电路动作→MAP3301的②脚无脉冲信号输出→避免电流过大而损坏MOs功率管；（2）输出过压保护，当经C603、C604/C606、C607滤波后输出的电压高达207V时→由R622～R624/R642～R644分压→送至MAP3301的12脚过压保护取样电压大于＋3V→MAP3301立即停止工作并锁定；（3）过流保护，一是输出对地短路保护，当电压输出端对地短路（如C603、C604/C606、C607中某只击穿或LED灯串对地短路）时， 58V输入电压大幅下降，输入欠压保护电路动作，MAP3301停止工作；二是升压二极管短路保护，当升压二极管D601 /D603短路时→流过Q601/Q604的过流取样电阻R604，R617～R619/R613、R637～R639的电流增大→创门两端的取样电压升高→MAP3301③脚的过流保护检测电压达到正常值的2倍（0.46V）→MAP3301立即停止工作。

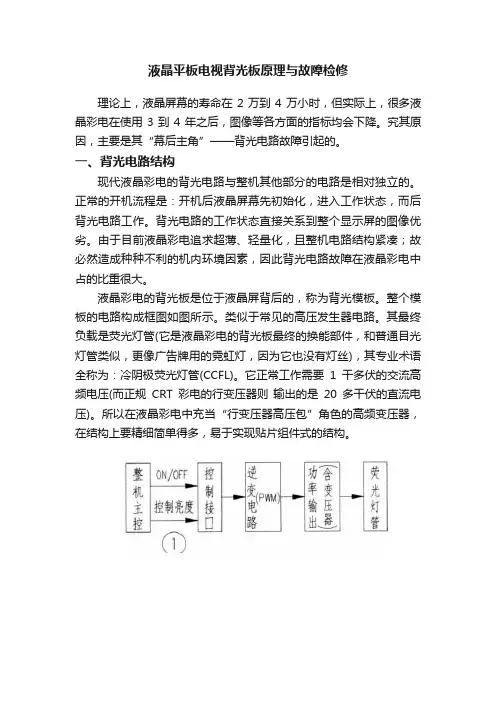

液晶平板电视背光板原理与故障检修理论上，液晶屏幕的寿命在2万到4万小时，但实际上，很多液晶彩电在使用3到4年之后，图像等各方面的指标均会下降。

究其原因，主要是其“幕后主角”——背光电路故障引起的。

一、背光电路结构现代液晶彩电的背光电路与整机其他部分的电路是相对独立的。

正常的开机流程是：开机后液晶屏幕先初始化，进入工作状态，而后背光电路工作。

背光电路的工作状态直接关系到整个显示屏的图像优劣。

由于目前液晶彩电追求超薄、轻量化，且整机电路结构紧凑；故必然造成种种不利的机内环境因素，因此背光电路故障在液晶彩电中占的比重很大。

液晶彩电的背光板是位于液晶屏背后的，称为背光模板。

整个模板的电路构成框图如图所示。

类似于常见的高压发生器电路。

其最终负载是荧光灯管(它是液晶彩电的背光板最终的换能部件，和普通目光灯管类似，更像广告牌用的霓虹灯，因为它也没有灯丝)，其专业术语全称为：冷阴极荧光灯管(CCFL)。

它正常工作需要1干多伏的交流高频电压(而正规CRT彩电的行变压器则输出的是20多干伏的直流电压)。

所以在液晶彩电中充当“行变压器高压包”角色的高频变压器，在结构上要精细简单得多，易于实现贴片组件式的结构。

在荧光灯管的选择上，存在数量上的区别。

目前的液晶彩电背光电路设计，主要分三种，分别是二灯、四灯和六灯结构。

在设计上主要是灯管数量的差别和相应的高压线包的多少。

电路上，维修的重点即放在背光模板的高压板上，高压板常见接口标识含义见表1。

其中灯的亮度由主控电路送来(数字控制方式是采用脉宽调制波进行等效控制电压的调高或调低)，其最终结果是对高压板中的主芯片(主要作用是以PWM方式完成逆变作用)输出的PWM驱动信号进行控制，从而改变高压，控制灯管亮度。

现行高压板电路上，笔者查阅了有关资料，常用BIT3106、D2960等型号作为主控IC，另外，也常见TL1451，其为16脚封装，各脚功能见表2。

在高压板上，此芯片较为明显，均为贴片结构。

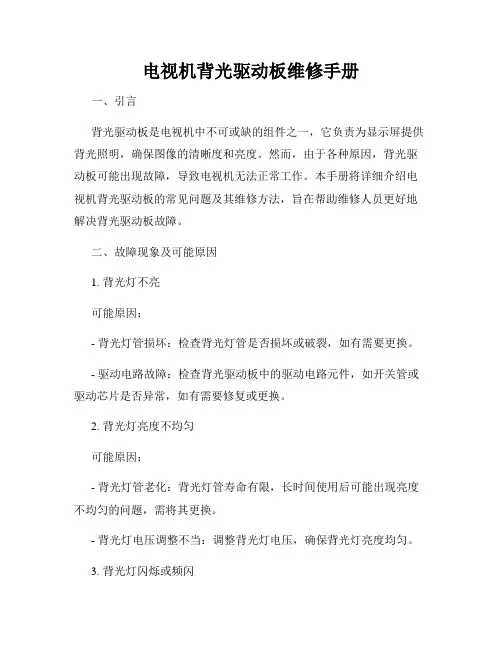

电视机背光驱动板维修手册一、引言背光驱动板是电视机中不可或缺的组件之一，它负责为显示屏提供背光照明，确保图像的清晰度和亮度。

然而，由于各种原因，背光驱动板可能出现故障，导致电视机无法正常工作。

本手册将详细介绍电视机背光驱动板的常见问题及其维修方法，旨在帮助维修人员更好地解决背光驱动板故障。

二、故障现象及可能原因1. 背光灯不亮可能原因：- 背光灯管损坏：检查背光灯管是否损坏或破裂，如有需要更换。

- 驱动电路故障：检查背光驱动板中的驱动电路元件，如开关管或驱动芯片是否异常，如有需要修复或更换。

2. 背光灯亮度不均匀可能原因：- 背光灯管老化：背光灯管寿命有限，长时间使用后可能出现亮度不均匀的问题，需将其更换。

- 背光灯电压调整不当：调整背光灯电压，确保背光灯亮度均匀。

3. 背光灯闪烁或频闪可能原因：- 电压不稳定：检查电压输入是否稳定，如有需要更换电源电容或电源线路。

- 背光灯灯丝接触不良：检查背光灯灯丝是否松动或脱落，如有需要重新焊接或更换背光灯。

三、维修步骤1. 断电并拆卸电视机背壳：首先，断开电视机的电源，并拆卸背壳以暴露背光驱动板。

2. 检查背光驱动板连接：仔细检查背光驱动板与主板、电源板之间的连接是否牢固，如有需要重新插拔以确保良好接触。

3. 检查背光驱动板元件：使用万用表或示波器等工具检查背光驱动板中的电容、电阻、二极管等元件是否正常。

如出现异常情况，可采取相应措施修复或更换。

4. 检查背光灯管：检查背光灯管周围的电路连接是否松动或破损，如有需要重新焊接或更换背光灯管。

5. 检查背光驱动芯片：检查背光驱动板上的驱动芯片是否短路或损坏，如有需要更换。

6. 清洁背光驱动板：使用无静电布或刷子轻轻清洁背光驱动板上的灰尘或污渍。

7. 安装并测试：将修复好的背光驱动板安装回电视机中，并重新连接主板和电源板。

接通电源后，测试背光灯是否正常工作，检查亮度、均匀性和稳定性是否达到要求。

四、维护注意事项1. 定期清洁：定期清洁背光驱动板以防止尘埃积累，影响性能。

液晶彩电背光灯板维修与代换探讨（一）随着电视产业的发展，液晶彩电的背光灯由先期普遍采用CCFL荧光灯，到目前普遍采用的LED背光灯，本文根据作者的维修经验，与读者探讨液晶彩电背光灯板的维修与代换。

一. CCLF背光灯板维修方法CCLF背光灯板的功能是点亮背光灯，工作于高电压、大电流状态，故障率较高，在液晶彩电维修中占有较高的比例。

由于背光灯板的电路图和维修资料较少，板上元件难觅，贴面元件小而密，不便于测量和拆卸，给维修背光灯板造成一定难度。

对于背光灯板的检修，往往采用整体代换背光灯板的方法，该方法简单易行，但维修成败较高，给用户造成较高的经济负担；由于背光灯板的损坏多位于双三极管组成的输出升压电路，元件较大，便于拆卸和焊接，完全可以采用维修背光灯板、更换损坏元件的方法解决。

背光灯板的检修方法，除了采用常规的直观检查法、电压测量法、电阻测量法、短路法、开路法外，根据背光灯板电路板的特点，维修时应有针对性的采用上述方法。

1.电压测量法⑴升压部位的电压测量对于振荡与控制集成电路和驱动电路，可采用常规的电压测量方法，测量集成电路引脚的直流或交流电压。

对于输出升压电路，由于其电压很高，且为交流电，往往超过万用表的测量范围，维修时可采用两种测量方法：一是采用串联高压测试棒进行测量，该方法可准确的测量高压的电压值，但很多维修人员不具备高压测试棒；二是采用感应测量法，将万用表靠近（注意不用碰上测试点，最好测量有绝缘皮隔离的部位）升压变压器的输入、输出电路或输出连接器，通过电磁感应，间接测量升压电路的电压，由于数字式万用表的内阻高，感应电压测试灵敏，测量建议采用数字万用表进行间接测量，实际测量时，在高压输出端连接器部位，可测量出几百伏的交流感应电压；无数字式万用表也可采用指针式万用表测量，但显示的测量电压值较低，一般为几十伏。

由于背光灯板升压输出端电压高达一千多伏，检修时要注意安全，避免电击。

背光灯板应距离其它电路板10厘米以上，特别是距离屏蔽金属板要保持一定距离，避免打火放电，造成不必要的损失。

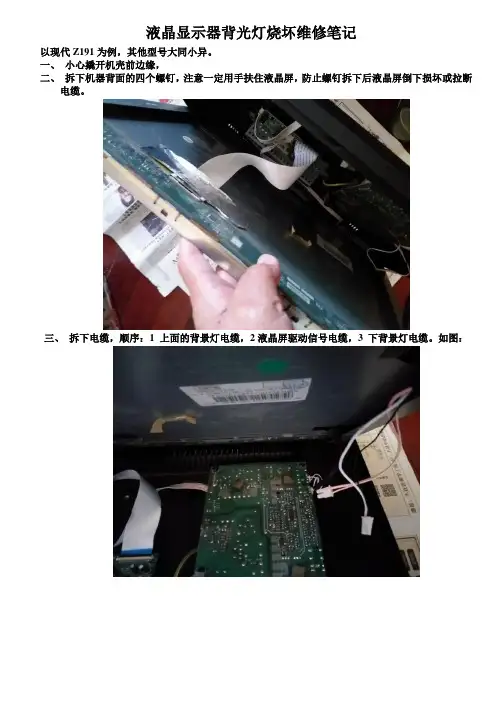

液晶显示器背光灯烧坏维修笔记
以现代Z191为例，其他型号大同小异。

一、小心撬开机壳前边缘，
二、拆下机器背面的四个螺钉，注意一定用手扶住液晶屏，防止螺钉拆下后液晶屏倒下损坏或拉断
电缆。

三、拆下电缆，顺序：1 上面的背景灯电缆，2液晶屏驱动信号电缆，3 下背景灯电缆。

如图：
四、取下液晶屏组件，拆下组件两边固定支架的四个螺丝，取下固定支架：
五、 取下液晶屏背面驱动电路板，如图：
必要了：
七、小心撬开背景光源组件铁外壳边框，再撬开取下黑色塑料边框：
八、取下背光灯管，更换新灯管，注意因为背光灯玻璃灯管，很细，很容易折断，小心操作。

九、安装，与拆开顺序相反，需要注意一点，背光灯组件有三块塑料膜，注意塑料膜与液晶屏的里
面一面不能有灰尘或毛发，纤维等，否则显示器装好后屏幕会有黑点或黑色线条，塑料膜因为拆装时有静电，极易吸附灰尘。

十、如果背景灯上下两组都损坏，建议背景灯改为LED光源，不仅亮度高，而且寿命要长的多，
但要注意电源电压和on/off的接线位置。

液晶电视机电源板与背光板故障检修维修经验在液晶电视中，电源和背光板的故障率较高，且大多数故障均能进行元件级维修，在此笔者提供一些维修心得，供参考。

接机后，先看待机指示灯亮否，如不亮可能故障在电源板，再看能否开机，不能开机，电源和主板都可能有故障，需开盖检查。

能开机，背光一亮就灭，问题可能在背光板或电源板。

有背光、有伴音，图像不正常，故障大多和电源、背光无关。

只有大致估计故障范围后，再开盖检查。

一、故障检修步骤第一步：看。

先目测线路板有无烧焦和打火的痕迹，保险丝是否烧黑，电容是否鼓包，电阻有无烧坏等故障。

第二步：测。

找体积最大的电解电容(一般为100μf/450v左右)，它前面有一个装在散热片上的升压整流二极管，先测此二极管是否烧坏，如已损坏需拆除，然后以此二极管为分界点进行检查，如图1所示。

先测二极管正端对地正反向电阻，如短路一般会烧保险，同时说明pfc电路有故障;再看pfc场效应开关管源极(s极)接地的小阻值电阻(接近0ω)是否烧断，如已烧断则开关管“在劫难逃”,pfc控制芯片大多也“光荣牺牲”。

如小电阻完好无损，再测开关管是否损坏(如已损坏，拆除旧件后先不装新件)。

如开关管没坏，再测二极管负端对地正反向电阻，如短路则后级开关电源有故障。

实修时，主、副电源要分开查。

如背光电源取自380v，还要断开背光供电检查。

如测电阻时有充放电现象且阻值较大，这时拔下输出线，检查次级负载有无短路现象。

接下来还要测一下光藕，这里介绍一种简易检查方法：先断开光藕次级一端，用万用表rx 10k挡测次级芷反向电阻，应一次为∞,一次有数百千欧姆。

初级发光二极管侧可用二节电池串一只300ω电阻供电，不必断开线路，在路搭上即可，初级加电，次级应导通。

如手头有3v电池供电的万用表(如mf368型等)，则在路测更方便，用rx10挡，黑笔接发光管“+”，红笔接“一”，次级用另一万用表测量即可。

再测一下控制芯片的供电端和驱动输出端正反向电阻，如芯片烧坏，这两个端口大多会对地短路。

液晶屏背光板工作原理及维修液晶屏（Liquid Crystal Display，简称LCD）背光板是液晶显示器中的重要组成部分，它起到照明的作用，使得显示器显示出来的图像能够被人眼清晰地看到。

本文将从背光板的工作原理和维修两个方面进行详细介绍。

一、液晶屏背光板的工作原理1.光源：液晶屏背光板一般采用冷阴极荧光灯（CCFL）或者LED作为光源。

CCFL是一种采用荧光体结构的灯管，其工作原理是通过高电压激发荧光体产生可见光；而LED则是利用电子与空穴的复合释放光信号。

2.光导板：光源发出的光线会被光导板更加有效地进行导光。

光导板通常采用有机玻璃或者聚碳酸酯材料制成，其表面会覆盖一层反射膜，以使得光线能够更好地被反射和扩散。

3.均匀器：光导板导光的过程中，部分光线会经过反射膜的反射和扩散，使得光线能够更加均匀地照射到液晶屏的背面。

均匀器一般采用一层均匀膜或者微透镜阵列，来将光线进行均匀化处理。

4.偏振片：背光板通常会加装两层偏振片，一层放在光源的一侧，另一层放在光导板的一侧。

偏振片能够将光源发出的非偏振光转化为线偏振光，使得后续液晶分子能够更好地对其进行调制。

综上所述，液晶屏背光板通过将光源发出的光线进行均匀化处理，并使其转化为线偏振光，为后续的液晶分子对光线进行调制提供条件，从而实现对图像的显示。

二、液晶屏背光板的维修当液晶屏背光板出现故障时，可能会导致屏幕发暗或者亮度不均匀等问题。

以下是一些背光板故障的常见原因和维修方法：1.光源故障：如果液晶屏背光板采用CCFL作为光源，那么可能出现灯管老化或者熄灭的情况；如果采用LED作为光源，可能会出现LED故障或者功率供应问题。

维修方法是更换故障的灯管或者LED，或者修复供电电路。

2.反射膜损坏：反射膜损坏会导致光线无法被良好地反射和扩散，从而影响背光的均匀性。

维修方法是更换反射膜或者导光板。

3.均匀膜或微透镜阵列损坏：均匀膜或者微透镜阵列的损坏会导致光线无法良好地进行均匀化处理，从而影响背光的均匀性。

电视机背光维修技术手册随着智能电视的普及，电视机背光逐渐成为了家电维修的一个重要环节。

正常的背光是保证电视机画面亮度和色彩的关键因素，一旦背光出现问题，那么整个画面质量就会受到影响。

本手册将深入解析电视机背光的构成和不同故障情况，提供详细的维修技术指南，帮助电视机维修人员迅速准确地判断背光故障，并快速进行修复。

第一章背光的构成电视机背光是指通过灯条或灯珠等背光源，在液晶显示面板背面照射，起到增加亮度、改善色彩饱和度的作用。

常见的背光分为CCFL 和LED两种。

CCFL（冷阴极荧光灯）是一种旧式的背光源，由于其亮度较低且寿命短，在2012年之后逐渐被LED所替代，目前已经基本淘汰。

LED背光源是一种新型的背光技术，它具有亮度高、寿命长、功耗低等优点，因此被广泛应用于各种类型的电视机中。

第二章背光常见故障电视机背光故障的原因一般有以下几种：1.灯头与灯座之间接触不良2.背光柜厂家生产的工艺和经验不足导致质量问题3.LED灯簇故障4.电源板输出电压稳定性问题在检测背光故障时，可以通过以下几点来判断：1.打开电视机时，屏幕背景亮度较暗，不均匀。

可能存在一个或多个灯块坏掉的问题。

2.打开电视机时，背景亮度明显较暗。

此时，可能会出现LED灯珠故障或电源板输出电压稳定性差的问题。

3.打开电视机时，背光亮度明显不一。

此时，可能会出现几个灯块的亮度不一致问题，或者是一个或多个LED灯簇损坏的问题。

第三章背光维修技术当发现电视机存在背光故障时，我们需要准确快速地进行检修，以下是背光维修的技术指南：1.检测LED灯簇是否故障，通过万用表或者电压表检测单个LED灯簇的电流是否正常。

如果异常，则需要更换灯簇。

2.检测LED灯簇与散热器之间的导热硅脂，如果发现干裂老化，则需要重新涂覆导热硅脂。

3.检测灯头和灯座之间的接触，如果发现接触不良，则需要重新插拔。

4.检测电源板的输出电压稳定性，如果不稳定，则需要更换电源板。

需要注意的是，进行背光维修时需要非常谨慎，在拆装电视机或更换元器件时需要注意安全。
