液晶电视背光介绍

液晶电视的工作原理液晶电视是一种利用液晶显示技术的平板电视，其工作原理主要包括液晶层、背光源和驱动电路。

在这篇文章中，将详细介绍液晶电视的工作原理，并分点列出相关内容。

一、液晶层液晶层是液晶电视的核心部件之一，它主要由液晶分子组成。

液晶分子具有自发排列的特性，在电场作用下可以改变它们的排布状态，从而实现电光效应。

液晶分子分为向列型和扭曲型两种，其中向列型液晶分子在电场作用下呈现立体排列，而扭曲型液晶分子则呈现旋转排列。

二、背光源背光源是液晶电视的另一个重要部件，它用于提供光源，使液晶层中的液晶分子得以发光。

目前市面上常用的背光源有冷阴极管（CCFL）和LED背光两种。

CCFL背光是一种使用冷阴极管作为光源的技术，它可以逐行点亮液晶屏幕，并通过反射板将光向前散射。

而LED背光则采用了LED芯片作为光源，其优势在于能够实现局部调光，提高显示效果。

三、驱动电路驱动电路是液晶电视的控制中心，它负责控制液晶分子的排布状态。

驱动电路主要由扫描电路和选通电路组成。

扫描电路用于确定像素在屏幕上的精确位置，并按照一定的顺序逐行选取像素进行显示。

选通电路则用于对每个像素进行颜色和亮度调节。

驱动电路还包括一些控制逻辑和信号处理芯片，用于接收输入信号并转换成适合液晶屏幕显示的形式。

四、显示效果液晶电视的工作原理决定了它具有一些独特的显示效果。

首先，液晶电视能够提供高分辨率的图像，使观看者可以看到清晰细腻的细节。

其次，液晶电视具有较高的亮度和对比度，使图像更加鲜明。

此外，液晶电视还具有广视角特性，观看者可以从不同的角度观看屏幕而不会出现色彩失真或亮度降低的情况。

五、优点与缺点液晶电视作为一种主流的平板电视技术，具有许多优点和一些缺点。

优点包括节能、体积轻薄、色彩还原准确等。

由于液晶电视采用了液晶层和背光源结合的方式，所以相比传统的CRT电视，在能源消耗上要低得多。

此外，液晶电视的体积轻薄，使其成为一种便携性很强的电视产品。

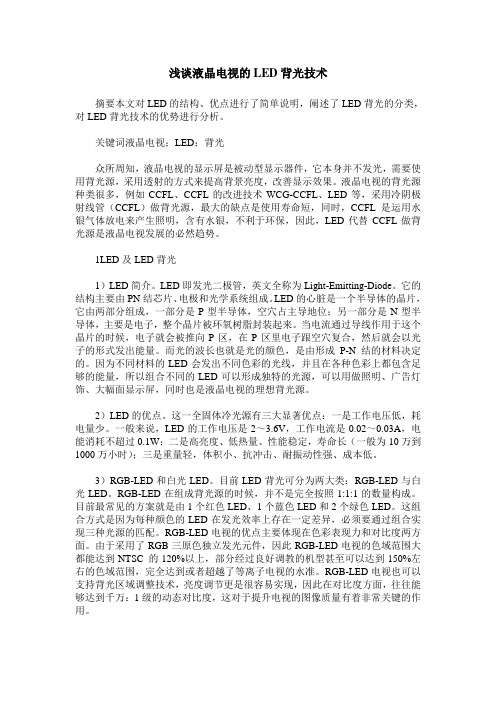

浅谈液晶电视的LED背光技术摘要本文对LED的结构、优点进行了简单说明，阐述了LED背光的分类，对LED背光技术的优势进行分析。

关键词液晶电视；LED；背光众所周知，液晶电视的显示屏是被动型显示器件，它本身并不发光，需要使用背光源，采用透射的方式来提高背景亮度，改善显示效果。

液晶电视的背光源种类很多，例如CCFL、CCFL的改进技术WCG-CCFL、LED等，采用冷阴极射线管（CCFL）做背光源，最大的缺点是使用寿命短，同时，CCFL是运用水银气体放电来产生照明，含有水银，不利于环保，因此，LED代替CCFL做背光源是液晶电视发展的必然趋势。

1LED及LED背光1）LED简介。

LED即发光二极管，英文全称为Light-Emitting-Diode。

它的结构主要由PN结芯片、电极和光学系统组成。

LED的心脏是一个半导体的晶片，它由两部分组成，一部分是P型半导体，空穴占主导地位；另一部分是N型半导体，主要是电子，整个晶片被环氧树脂封装起来。

当电流通过导线作用于这个晶片的时候，电子就会被推向P区，在P区里电子跟空穴复合，然后就会以光子的形式发出能量。

而光的波长也就是光的颜色，是由形成P-N结的材料决定的。

因为不同材料的LED会发出不同色彩的光线，并且在各种色彩上都包含足够的能量，所以组合不同的LED可以形成独特的光源，可以用做照明、广告灯饰、大幅面显示屏，同时也是液晶电视的理想背光源。

2）LED的优点。

这一全固体冷光源有三大显著优点：一是工作电压低，耗电量少。

一般来说，LED的工作电压是2～3.6V，工作电流是0.02～0.03A，电能消耗不超过0.1W；二是高亮度、低热量、性能稳定，寿命长（一般为10万到1000万小时）；三是重量轻，体积小、抗冲击、耐振动性强、成本低。

3）RGB-LED和白光LED。

目前LED背光可分为两大类：RGB-LED与白光LED。

RGB-LED在组成背光源的时候，并不是完全按照1:1:1的数量构成。

CCFL背光介绍CCFL（冷阴极荧光灯）背光是一种常用于液晶显示器中的照明技术。

它采用冷阴极荧光灯作为光源，通过在液晶面板的背面提供背光，使得显示器能够产生明亮且均匀的照明效果。

CCFL背光具有较长的寿命、高亮度和低能耗等优点，因此在许多电子设备中得到广泛应用。

工作原理CCFL背光的工作原理基于冷阴极荧光灯的发光特性。

CCFL是一种稀土镇流器型荧光灯，能够产生高亮度的冷光。

它由用作电子发射源的冷阴极和荧光物质充填的玻璃管组成。

当通电时，冷阴极中的电子被加速并碰撞到荧光物质上，激发荧光物质发光。

通过控制电流的大小和频率，可以调节CCFL背光的亮度。

优点CCFL背光具有以下优点：1.长寿命：CCFL背光的寿命通常可以达到50000小时以上，远远高于其他照明技术。

2.高亮度：CCFL背光能够产生高亮度的照明效果，使得显示器的图像更加清晰明亮。

3.均匀照明：CCFL背光能够保持背光均匀分布在整个液晶面板上，避免出现亮度不均或者暗角的情况。

4.薄型设计：CCFL背光相对于其他照明技术更加薄型，可以使得液晶显示器设计更加轻薄。

5.低能耗：相比于传统的照明技术，CCFL背光的能耗较低，有助于节省电力。

应用CCFL背光广泛应用于各种电子设备中，特别是液晶显示器。

以下是一些常见的应用场景：1.笔记本电脑：笔记本电脑广泛采用CCFL背光显示器，因为它可以提供高亮度和低能耗的照明效果。

2.液晶电视：许多中低端液晶电视仍然采用CCFL背光，因为它的成本相对较低。

3.广告显示屏：大型室外广告显示屏通常采用CCFL背光，因为它的高亮度使得广告内容更加醒目。

4.工业监控：工业监控设备需要长时间稳定工作，因此常常选择CCFL背光，以保证屏幕的亮度和寿命。

5.医疗设备：医疗设备对显示器的亮度和均匀性要求较高，因此CCFL背光是一种较常见的选择。

总结CCFL背光是一种常用的照明技术，特别适用于液晶显示器。

它具有长寿命、高亮度、均匀照明、薄型设计和低能耗等优点，并且在各种电子设备中得到广泛应用。

背光显示原理
背光显示器是目前广泛应用于液晶显示器的一种技术。

它通过在液晶显示器的背后加上一个光源，使得显示器可以在暗处亮起来，从而实现清晰的图像显示。

背光显示器的背光源有两种类型：CCFL和LED。

CCFL背光源是一种冷阴极荧光灯，它由两个电极和一个玻璃管组成。

在玻璃管内放入一定量的稀有气体和汞蒸汽，当电极加电时，汞蒸汽被激发而放出紫外线，紫外线被玻璃管内的荧光粉转化为可见光。

这种光源具有高亮度和长寿命，但功耗较高。

LED背光源则是一种通过半导体器件发光的光源，它具有功耗低、寿命长、高亮度和色彩饱和度高等优点。

LED背光源分为边光源和点阵光源两种类型。

边光源是通过在显示器的周边安放一个LED灯条，通过反射板将光线引导到显示器的反射板上，再通过反射板转化为均匀的背光。

点阵光源则是在显示器背后点阵安放LED灯，通过调节灯的亮度和颜色来实现不同的显示效果。

总的来说，背光显示器通过背光源的加入，使得液晶显示器可以在暗处显示，具有更好的视觉效果和用户体验。

- 1 -。

液晶背光显示原理液晶不同于等离子的最大区别就是液晶必须依靠被动光源，而等离子电视属于主动发光显示设备。

目前市场上主流的液晶背光技术包括LED（发光二极管）和CCFL(冷阴极荧光灯)两类。

冷阴极荧光灯管（Cold Cathode Fluorescent Lamp;CCFL）传统的液晶显示器都是采用CCFL(冷阴极荧光灯管)背光。

CCFL的背光设计主要有两种：侧入式与直落式，不过侧入式因光导设计使得光折损率较高，进而让背光亮度受限，面板尺寸越大时亮度就越低,仅适合8英寸~15英寸的TFT LCD面板，也就是Laptop、Desktop等个人观赏之用，但在居家观赏的LCD TV大尺寸上面时,侧入式的亮度将难以满足，取而代之的是直落式。

不过,越大尺寸的LCD,其背光模组所占的成本比重就越高,所指的是正是直落式CCFL背光模组，根据统计,同样是使用直落式CCFL背光模组，在15英寸时背光模组仅占整体成本的23％，但是到30英寸时就增至37％，且推估到57英寸时，背光模组所占的成本就会达到50％。

所以，直落式CCFL背光仅适合用在30英寸左右的中型尺寸LCD TV,不适合用在更大面积的设计上。

同时，CCFL是运用水银气体放电来产生照明，虽然目前欧盟订立的RoHS规范，只要对水银剂量在标准以下仍可接受，但无人能保证日后可能将标准提高至零含量（完全不准使用）,届时CCFL将无法使用，或必须改行无汞式CCFL.即便无汞式CCFL在技术上可行，但CCFL依旧是密闭光管性的气体放电式电子照明，光管对外力的抗受性有限，较大的冲撞将使光管破裂,使照明失效，相对的其他固体式电子照明（如LED）则无此顾虑。

另外,由於直落式不需要用导光板，也较无光折损问题，所以也不需要增亮膜，特别是增亮膜属少数业者的专利技术，价格昂贵，直落式可以省去导光板与增亮膜，此有助於成本降低。

不过，直落式CCFL也有其缺点，为了提升画面亮度，必须增加光管数目，然光管过密排置的结果将不利於散热，既然左右相间的距离空间缩减,只好从厚度层面来增加散热空间，然而厚度增加也等于部分抵损LCD TV的优点：轻薄。

电视背光原理电视背光技术是指在液晶电视中使用的一种照明技术，它能够提高电视的亮度和对比度，使得观看体验更加清晰和舒适。

在了解电视背光原理之前，我们首先需要了解液晶电视的基本构成。

液晶电视由液晶面板和背光模块两部分组成，而背光模块又是液晶电视中最为重要的部分之一。

背光模块是液晶电视中用于提供照明的关键部件，它的主要作用是为液晶面板提供光源，使得液晶面板能够显示出清晰的图像。

在早期液晶电视中，常见的背光模块是冷阴极灯管（CCFL）背光，而现在主流的液晶电视则采用了LED背光技术。

LED背光技术是一种以LED作为光源的背光技术，它相比于传统的CCFL背光具有诸多优势。

首先，LED背光可以实现局部调光，提高了电视的对比度和色彩表现；其次，LED背光具有更长的使用寿命和更低的功耗，能够降低电视的能耗和维护成本；最后，LED 背光还可以实现更薄更轻的设计，提高了电视的外观和便携性。

在LED背光技术中，常见的有直下式LED、侧光式LED和全阵列直下式LED三种形式。

直下式LED是将LED灯直接安装在液晶面板后面，能够实现更好的局部调光效果；侧光式LED是将LED灯安装在液晶面板的侧边，通过导光板将光线均匀地照射到液晶面板上；全阵列直下式LED则是在直下式LED的基础上进一步增加LED的数量，实现更细致的局部调光效果。

除了LED背光技术之外，还有一种新型的背光技术叫做Micro LED。

Micro LED是一种由微小的LED组成的显示技术，它具有更高的亮度、更广的色域和更快的响应速度，能够实现更加真实和震撼的视觉效果。

虽然目前Micro LED技术还处于发展阶段，但它有望成为未来液晶电视背光技术的重要发展方向。

总的来说，电视背光技术作为液晶电视中至关重要的一部分，不断地在技术和性能上进行创新和提升。

LED背光技术以其高效节能、高对比度和薄型化设计成为了主流，而Micro LED技术则有望引领未来的发展方向。

随着科技的不断进步，相信电视背光技术将会为我们带来更加震撼和精彩的视觉体验。

电视背光原理电视背光原理是指电视屏幕背后的光源发光原理。

在液晶电视中，背光模块是整个显示系统的重要组成部分，它直接影响到电视的显示效果和观看体验。

了解电视背光原理对于消费者选择电视产品和维修电视故障都有着重要的意义。

首先，我们来了解一下电视背光的种类。

目前主流的电视背光有两种，分别是冷阴极管（CCFL）背光和LED背光。

冷阴极管背光是一种传统的背光技术，它利用气体放电的原理来发光。

而LED背光则是近年来新兴的背光技术，它采用了发光二极管作为光源，具有更高的亮度和更广的色域。

其次，我们来了解一下电视背光的工作原理。

无论是CCFL背光还是LED背光，它们的工作原理都是通过背光模块将光源均匀地照射到液晶面板上，从而实现图像的显示。

在液晶电视中，液晶面板通过控制每个像素的透明度来调节光线的透过程度，从而呈现出不同的颜色和亮度。

背光模块的均匀性和稳定性直接影响到电视显示的质量。

另外，我们还需要了解一下电视背光的调光原理。

在实际使用中，电视背光需要根据显示内容的亮度来进行调节，以实现更好的画面效果和节能的目的。

在CCFL背光中，通常采用PWM（脉宽调制）的方式来控制背光的亮度。

而LED背光则可以通过调节LED的电流来实现调光，同时还可以实现局部调光，提高对比度和黑色表现。

最后，我们来谈一谈电视背光的发展趋势。

随着技术的不断进步，LED背光已经成为了主流的背光技术，其优势在于更高的亮度、更广的色域和更好的节能效果。

未来，随着OLED技术的成熟和普及，OLED背光将成为电视背光的新趋势，它不仅可以实现更高的对比度和更快的响应速度，还可以实现更薄更轻的电视机身。

综上所述，电视背光原理是液晶电视中的重要技术，它直接影响到电视的显示效果和观看体验。

了解电视背光的种类、工作原理、调光原理和发展趋势对于消费者选择电视产品和维修电视故障都有着重要的意义。

希望本文能够帮助读者更好地了解电视背光原理，从而更好地选择和使用电视产品。
