专题复习 动态电路的导学案
学生课前准备第一、二两点：
一、电路化简的原则：
1、电流表在电路可看成是 ，电压表可看成 ！
2、电流优先流过没有电阻的地方！
3、只要有电流流经用电器就不是电源短路，哪怕两者的电阻相距很大！
二、做动态电学题应具备的知识
1、看电表——电流表与哪条电路串联它测量的就是哪条电路上的电流，电压表与哪条电路并联它就测的是哪条电路两端的电压。
2、小灯泡的亮度是什么决定的？——
3、滑动变阻器的原理——
4、串联电路的特点
5、并联电路的特点
6、串联电路分流不分压且
7、并联电路分压不分流且
例1、在如图所示电路中，电源电压不变，当滑动变阻器的滑片P向上移动时，电流表的示数将 ，电压表示数将 。（选填“变小”、“不变”或“变大”）。
SP
（2010保山）
8、如图所示的电路中，电源电压恒定不变，当开关S闭合时，滑动变阻器的滑片P向左移动过程中，电路中的电表变化情况是（ ）
A．电流表示数不变，电压表示数不变
B．电流表示数变小，电压表示数变小
C．电流表示数变大，电压表示数变大
D．电流表示数变大，电压表示数变小 RR1SP
2、在如图所示电路中，电源电压不变，电键S由闭合到断开时，则下列各种说法中错误的是（ ）。
A、电路总电阻增大
B、电流表的示数变小
C、灯L变暗
D、电压表V的示数增大
S
（2011保山）．4．如图3所示的电路中，电源电压恒定不变，不考虑温度对灯丝电阻的影响，S1、S2都闭合，两灯正常发光；当S2断开时，电压表、电流表示数变化情况是（ ）
A．电压表示数不变，电流表示数不变
B．电压表示数变小，电流表示数不变
L2 + — 第4章 电路探秘
第1节 电路图（一）
【知识提要】
1． 电路：把电源、用电器、开关用导线连接起来组成的电流路径叫做电路。
2． 电路图：用元件符号代替实物表示电路的图。
3． 电路存在状态：通路（闭合电路）、开路（断路）、短路。
【同步练习】
一、选择题
1．下图是某电路的实物路，图中的曲线表示导线，那么闭合开关后，小灯泡能够发光的是图（ ）
2．上题中，不允许把开关闭合的是图（ ）
3．对应如下的实物图，小红作出对应的电路图有三个，如下图所示，其中正确的是图（ ）
4．如图所示的电路是李洋同学在做串联电路连接时的实物连接图，当他接好电路开关还未闭合时L1 和L2均已发光。则当闭合开关时，下列说法正确的是（ ）
A．L1熄灭，L2发光 B．L1发光，L2熄灭
C．L1发光，L2发光 D．L1熄灭，L2熄灭
二、综合、填空题
5．家里的电灯、工厂里的机器用的电是从 通过 过来的，电子表、手电筒用的电则是各种 提供的。
6．电路是由_____、_____、_____和______等元件组成的电流的路径。接通的电路叫做______。断开的电路叫做______。如果把导线直接接在电源正负极上，这样的电路则是_____。
7．把下列电路元件与它对应的作用用直线连接起来：
电源 持续供电
导线 连通或切断电源 L1
L2 S
+
— L1 L2 S1
S2 开关 利用电流来工作
用电器
连接各元件
8．我们平时在“开灯”时，也就是让电灯发光工作，实际上是将开关 ，使电灯所在电路形成 路；“关灯”时，实际上是将开关 ，使电灯所在电路形成 路。
1 电路图连接专题训练
1、根据实物图画出对应的电路图，并标出开关闭合后的电流方向
2 2、根据电路图连接实物图，连接导线不能交叉
3
3 ．下图中的电路连接有错误，如果错误不纠正，则当开关闭合时会出现什么现象呢？ 你能试着把这个错误电路改正过来吗？ 试在方框中画出改正后的电路图，并指出这个电路的连接方式：
A B C D a
b 4 4.根据以下要求，完成下图中的实物连接图。要求：使L1和L2并联，并且让S1控制L1，让S2控制L2，S3接在干路上。并在右边画出它的电路图。
5.某传达室需要在前后门都装上开关。前门来人按开关时，要求传达室电铃响，同时红灯亮；后门来人按开关时，传达室电铃响，同时绿灯亮。请按需要设计电路图。并把实物连接成电路。
红灯 绿灯
前门
后门 S1
S2
S3
第14题 5 B组
1、请根据右图的实物图，在左侧边框内画出相应的电路图
2、根据实物图，画出相应的电路图．
3.按照实物图做出电路图
4、在如图中的（2）图指定方框中，按照（1）图所示实物连线图画出电路图。 L1 L2
S1 S2 6 - + S3 S2 S1
E2 E1
5.根据下图电路图，连接实物图。
6.按照右上图(a)所示的电路图将图(b)中的实物 连接起来。
7、如图7所示，按电路图用笔画线作导线，将元件连接起来.
8、请按要求设计电路图（电路图画在左侧），并按你设计的电路，用线条代替导线，将图20中的电器元件连成电路。要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组

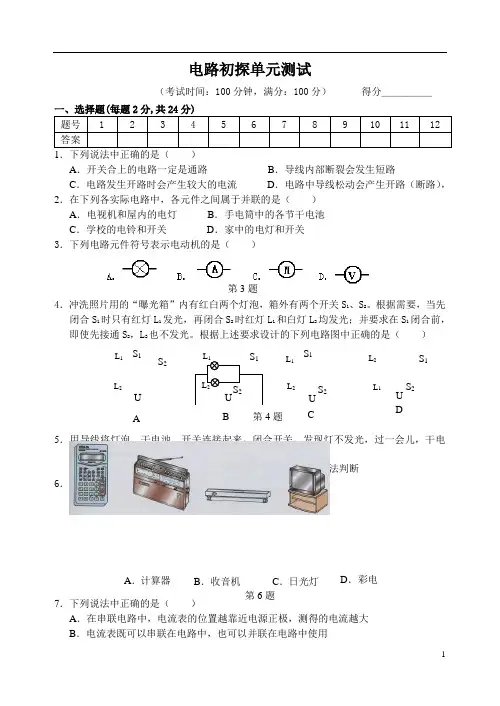

1 电路初探单元测试
（考试时间：100分钟，满分：100分） 得分＿＿＿＿＿
一、选择题(每题2分,共24分)
题号 1 2 3 4 5 6 7 8 9 10 11 12
答案
1．下列说法中正确的是（ ）
A．开关合上的电路一定是通路 B．导线内部断裂会发生短路
C．电路发生开路时会产生较大的电流 D．电路中导线松动会产生开路（断路），
2．在下列各实际电路中，各元件之间属于并联的是（ ）
A．电视机和屋内的电灯 B．手电筒中的各节干电池
C．学校的电铃和开关 D．家中的电灯和开关
3．下列电路元件符号表示电动机的是（ ）
4．冲洗照片用的“曝光箱”内有红白两个灯泡，箱外有两个开关S1、S2。根据需要，当先闭合S1时只有红灯L1发光，再闭合S2时红灯L1和白灯L2均发光；并要求在S1闭合前，即使先接通S2，L2也不发光。根据上述要求设计的下列电路图中正确的是（ ）
5．用导线将灯泡、干电池、开关连接起来，闭合开关，发现灯不发光，过一会儿，干电池发热，这个现象的电路故障是（ ）
A．开路 B．灯泡是坏的 C．短路 D．无法判断
6．下列家用电器在正常工作时，通过的电流最大的是（ ）
7．下列说法中正确的是（ ）
A．在串联电路中，电流表的位置越靠近电源正极，测得的电流越大
B．电流表既可以串联在电路中，也可以并联在电路中使用 第3题
U U U U S1 S2 S1 S1S1
S2 S2 S2
A B C D L1
L2 L1 L1 L1
L2 L2 L2
第4题
A．计算器 B．收音机 C．日光灯 D．彩电
第6题
2 C．两灯泡串联时，即使发光时亮度不同，通过它们的电流也是相同的
D．分别用电流表的两个量程测量同一个用电器的电流，测得的示数一定是相同的
