专题复习动态电路

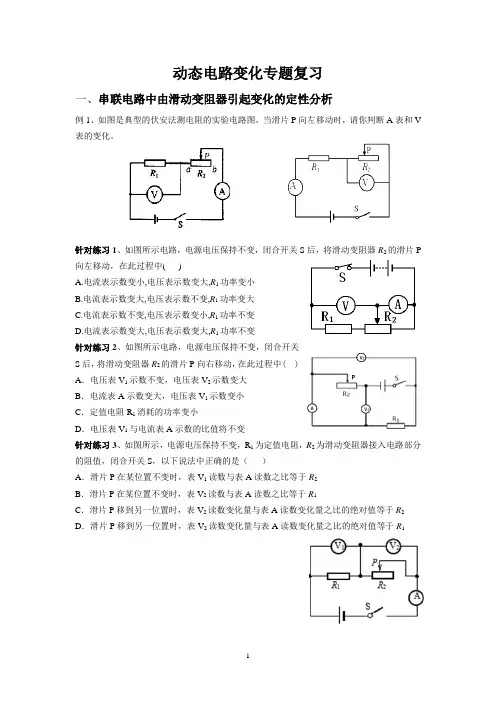

1 动态电路变化专题复习

一、串联电路中由滑动变阻器引起变化的定性分析

例1、如图是典型的伏安法测电阻的实验电路图，当滑片P向左移动时，请你判断A表和V表的变化。

针对练习1、如图所示电路，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向左移动，在此过程中( )

A.电流表示数变小,电压表示数变大,R1功率变小

B.电流表示数变大,电压表示数不变,R1功率变大

C.电流表示数不变,电压表示数变小,R1功率不变

D.电流表示数变大,电压表示数变大,R1功率不变

针对练习2、如图所示电路，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中( )

A．电压表V1示数不变，电压表V2示数变大

B．电流表A示数变大，电压表V1示数变小

C．定值电阻R1消耗的功率变小

D．电压表V1与电流表A示数的比值将不变

针对练习3、如图所示，电源电压保持不变，R1为定值电阻，R2为滑动变阻器接入电路部分的阻值，闭合开关S，以下说法中正确的是（ ）

A．滑片P在某位置不变时，表V1读数与表A读数之比等于R2

B．滑片P在某位置不变时，表V2读数与表A读数之比等于R1

C．滑片P移到另一位置时，表V2读数变化量与表A读数变化量之比的绝对值等于R2

D．滑片P移到另一位置时，表V2读数变化量与表A读数变化量之比的绝对值等于R1

2 二、串联电路中由滑动变阻器引起变化的定量分析

例2、如图所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U－I”关系图像如图7所示。则下列判断正确的是（ ）

A．电源电压为10V

B．定值电阻R1的阻值为20Ω

C．滑动变阻器R2的阻值变化范围为0～10Ω

D．变阻器滑片在中点时，电流表示数为0.3A

例3、如图所示电路电源电压保持不变，R1为定值电阻。闭合开关S，调节滑动变阻器 ，使定值电阻两端电压从6V变为10V， 电流表示数改变了0.1A。由此判断在这一过程中滑动变阻器连入电路的阻值 （选填“变大”或“变小”），定值电阻R1的电功率变化了多少W？

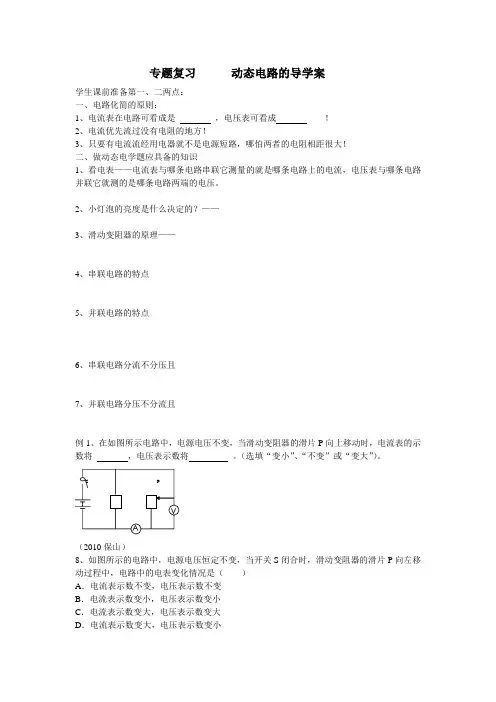

专题复习 动态电路的导学案

学生课前准备第一、二两点：

一、电路化简的原则：

1、电流表在电路可看成是 ，电压表可看成 ！

2、电流优先流过没有电阻的地方！

3、只要有电流流经用电器就不是电源短路，哪怕两者的电阻相距很大！

二、做动态电学题应具备的知识

1、看电表——电流表与哪条电路串联它测量的就是哪条电路上的电流，电压表与哪条电路并联它就测的是哪条电路两端的电压。

2、小灯泡的亮度是什么决定的？——

3、滑动变阻器的原理——

4、串联电路的特点

5、并联电路的特点

6、串联电路分流不分压且

7、并联电路分压不分流且

例1、在如图所示电路中，电源电压不变，当滑动变阻器的滑片P向上移动时，电流表的示数将 ，电压表示数将 。（选填“变小”、“不变”或“变大”）。

SP

（2010保山）

8、如图所示的电路中，电源电压恒定不变，当开关S闭合时，滑动变阻器的滑片P向左移动过程中，电路中的电表变化情况是（ ）

A．电流表示数不变，电压表示数不变

B．电流表示数变小，电压表示数变小

C．电流表示数变大，电压表示数变大

D．电流表示数变大，电压表示数变小 RR1SP

2、在如图所示电路中，电源电压不变，电键S由闭合到断开时，则下列各种说法中错误的是（ ）。

A、电路总电阻增大

B、电流表的示数变小

C、灯L变暗

D、电压表V的示数增大

S

（2011保山）．4．如图3所示的电路中，电源电压恒定不变，不考虑温度对灯丝电阻的影响，S1、S2都闭合，两灯正常发光；当S2断开时，电压表、电流表示数变化情况是（ ）

A．电压表示数不变，电流表示数不变

B．电压表示数变小，电流表示数不变

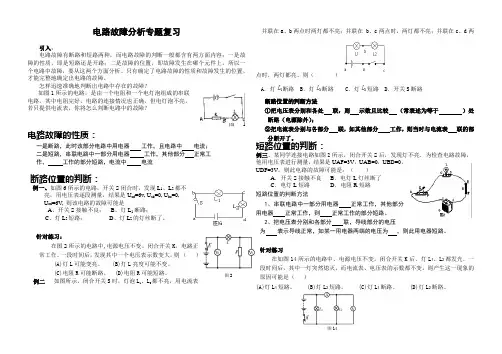

电路故障分析专题复习

引入：

电路故障有断路和短路两种，而电路故障的判断一般都含有两方面内容：一是故障的性质，即是短路还是开路；二是故障的位置，即故障发生在哪个元件上。所以一个电路中故障，要从这两个方面分析。只有确定了电路故障的性质和故障发生的位置，才能完整地确定出电路的故障。

怎样迅速准确地判断出电路中存在的故障？

如图1所示的电路，是由一个电阻和一个电灯泡组成的串联

电路，其中电阻完好，电路的连接情况也正确，但电灯泡不亮，

若只提供电流表，你将怎么判断电路中的故障？

图1电路故障的性质：

一是断路，此时该部分电路中用电器 工作，且电路中 电流；

二是短路，串联电路中一部分用电器 工作，其他部分 正常工

作， 工作的部分短路，电流中 电流

断路位置的判断：

例一、如图6所示的电路，开关S闭合时，发现L1、L2都不

亮，用电压表逐段测量，结果是Uad=6v, Uab=0, Ubc=0,

Ucd=6V, 则该电路的故障可能是

A、开关S接触不良； B、灯L1断路；

C、灯L2短路； D、灯L2的灯丝断了。

针对练习：

在图2所示的电路中,电源电压不变。闭合开关K，电路正常工作。一段时间后，发现其中一个电压表示数变大，则 （ ）

(A)灯L可能变亮。 (B)灯L亮度可能不变。

(C)电阻R可能断路。 (D)电阻R可能短路。

例二 如图所示，闭合开关S时，灯泡L1、L2都不亮，用电流表 并联在a、b两点时两灯都不亮；并联在 b、c两点时，两灯都不亮；并联在c、d两点时，两灯都亮。则（ ）

A．灯断路 B．灯断路 C．灯短路 D．开关S断路

断路位置的判断方法

①把电压表分别和各处 联，则 示数且比较 （常表述为等于 ）处断路（电源除外）；

②把电流表分别与各部分 联，如其他部分 工作，则当时与电流表 联的部分断开了。

专题08动态电路分析

一、常见题目类型

动态电路中电流与电压的变化情况主要由以下三个方面引起：

1.滑动变阻器滑片P的位置改变引起；

2.开关的断开或闭合引起；

3.电路出现的故障（短路和断路）引起。

4.串联电路；5.并联电路；

二、用到的基础知识

1.欧姆定律I=U/R。

2.串联电路中电流、电压及电阻的关系；分压规律：

U

1

U

2=R

1

R

2

3.并联电路中电流、电压及电阻的关系；分流规律：

I

1

I

2=R

2

R

1

4.滑动变阻器的使用。

5.电流表、电压表的使用。

6.短路与断路。

三、常用到的分析方法

1.判断电路连接方式，即串联电路还是并联电路，画出等效电路图。

2.判断电流表与电压表测量的是哪一段电路的电流或两端的电压。

3.开关在电路中的位置及作用。

4.电源电压可以认为是不变的。

5.并联电路电压表的示数一般情况下是不变的，各支路中的电流互不影响。

三、例题分析

【例题1】（2023奉贤二模）在图所示，电阻R1的阻值为10欧，滑动变阻器滑片P位于中点附近。用一阻值

为20欧的电阻替换R1后，可使电压表示数与替换R

1前相同的方法有（）

①电源电压不变，向左移动滑片P②电源电压不变，向右移动滑片P

③减小电源电压，不移动滑片P④增大电源电压，向左移动滑片P

A．①③B．①②C．②③D．②④

【例题2】（2022奉贤二模）如图所示，电源电压保持不变，电阻R1的阻值为10欧。开关S闭合后，用一个

阻值为20欧的电阻替换电阻R1，可能使两电流表A

1、A

2示数的比值与替换R

1前相等的方法是（）

A．电源电压不变，不移动滑片PB．电源电压不变，向左移动滑片P

C．增大电源电压，不移动滑片PD．增大电源电压，向右移动滑片P

【例题3】（2023嘉定二模）在图所示的电路中，电源电压保持不变。将电流表A1和A

2正确接入电路中，闭合

开关S，电路正常工作。移动滑动变阻器R2的滑片P，电压表V与电流表A

1示数的乘积不变，电压表V与电流表

A

2示数的乘积变大，则（）

A．电流表A
