初三物理《动态电路》分析专题教案
动态电路分析专题的复目标是分析开关断开或闭合以及滑动变阻器滑片位置的变化引起电路中电学物理量的变化。重点是了解串、并联电路的特点，并分析动态电路中电流表、电压表的变化。同时，学会用“动态”的观点，用“隔离法”简化电路，判断电路连接方式和电压表测量的电压。
在课堂教学中，需要先了解电路特点，如串联电路和并联电路的电流、电压和电阻关系。同时，还需要掌握欧姆定律的内容和公式，以及变形式。
判断电路连接方式可以先简化电路，将电流表看作导线，将电压表看作开路。可以使用等效电路来判断电路连接方式。此外，还可以使用电流分析法和回路法来判断电流表测量通过哪个用电器的电流和电压表测哪部分电路两端的电压。
在复中，需要重点研究动态电路中开关断开或闭合以及滑动变阻器滑片位置的变化对电路中电学物理量的影响。同时，需要掌握用“动态”的观点和“隔离法”简化电路的方法，以判断电路连接方式和电压表测量的电压。
解决的情况下，考虑并联电路的特点.
针对练：如图14所示，当滑动变阻器的滑片向左移动时。
A
1
的示数，A
2
的示数，电压表的示数
填“变大”、“变小”或“不变”）.
动态电路是指电路中各元件的电学特性随时间而变化的电路，其中包括开关电路和滑动变阻器电路两种类型。在开关电路中，开关的断开或闭合会引起电路中电流、电压以及电阻的变化。对于这种情况，我们需要先明确开关断开和闭合时的电路类型，然后根据欧姆定律判断电流表和电压表的变化情况。在滑动变阻器电路中，滑片位置的变化会引起电路中电流表和电压表的变化。对于串联电路中的滑动变阻器，我们需要根据欧姆定律和变形公式来判断电流和电压的变化；对于并联电路中的滑动变阻器，则需要考虑并联电路的特点来解决问题。 文章存在格式错误，无法判断需要删除哪些段落。因此，以下是对每段话的小幅度改写：
通过电路的电流、电压和电阻之间的关系来进行判断。
根据图14所示，在滑动变阻器的滑片向右移动时，电流表A1将会变小，电流表A2将会变大，电压表的示数将会变大。
金太阳课程辅导中心内部资料
1 专题五 电路动态分析
动态电路分析方法：
（1） 确定电路的联接方式：电压表相当于断开的电路，电流表相当于导线。
（2） 确定各表测量对象：电压表只抱一个，电流表和谁串联。
（3） 电阻的变化情况：变阻器滑片的移动以及断开（或闭合）电键，注意局部短路的情况。
（4） 各表的变化情况：在并联中，电压表示数不变，测定值电阻的电流表示数不变；测滑动变阻器的电流表与电阻变化相反；测干路中的电流表与测滑动变阻器的电流表变化情况相同。在串联电路中，电流表与电阻的变化相反，测定值电阻的电压表与电流表变化相同，测滑动变阻器的电压表与电阻变化相同。
记忆方法：动态电路判断前，先看电路串并联，电流表来似导线，电压表来似断电；
串联电阻在上升，电流示数减小中，定值电压也减小，滑动电压在上升；
并联电阻在增大，电压示数不变化，滑动电流在减小，干路电流跟着跑，定值电流不变化，反向思考靠大家。
1．在如图所示电路中，电源电压保持不变。当电键S由断开到闭合时，电流表的示数将 ，电压表与电流表示数的比值将 。
2．如上中图所示的电路中，电流电压不变，闭合电键，当滑动变阻器的滑片向右移动时，电流表A的示数 ，电压表V1的示数 ，电压表V2的示数 。（均选填“变大”、“变小”、“不变”）。
3．如上右图所示电路中，当电键S由断开到闭合时，电流表的示数将 。
4．在下左图所示的电路中，闭合电键后，滑动变阻器的滑片向左移动时，电流表的示数将 。 S
R L V
A
R1 R2 V1 A V2 A 金太阳课程辅导中心内部资料

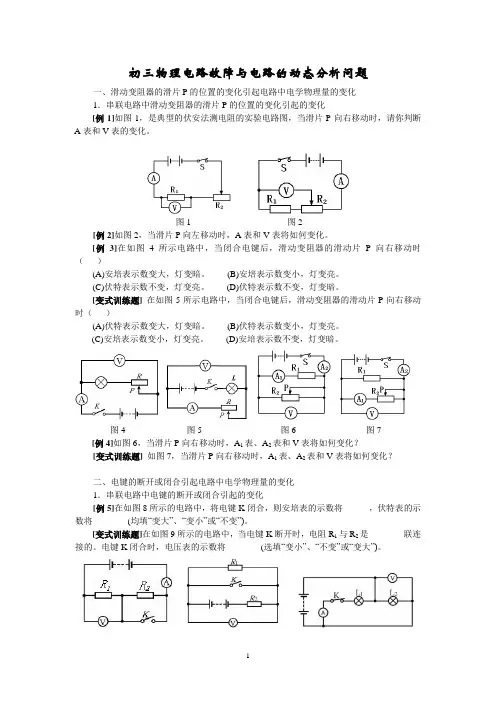

1 初三物理电路故障与电路的动态分析问题
一、滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化
1．串联电路中滑动变阻器的滑片P的位置的变化引起的变化
[例1]如图1，是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断A表和V表的变化。
图1 图2
[例2]如图2，当滑片P向左移动时，A表和V表将如何变化。
[例3]在如图4所示电路中，当闭合电键后，滑动变阻器的滑动片P向右移动时
（ ）
(A)安培表示数变大，灯变暗。 (B)安培表示数变小，灯变亮。
(C)伏特表示数不变，灯变亮。 (D)伏特表示数不变，灯变暗。
[变式训练题] 在如图5所示电路中，当闭合电键后，滑动变阻器的滑动片P向右移动时（ ）
(A)伏特表示数变大，灯变暗。 (B)伏特表示数变小，灯变亮。
(C)安培表示数变小，灯变亮。 (D)安培表示数不变，灯变暗。
图4 图5 图6 图7
[例4]如图6，当滑片P向右移动时，A1表、A2表和V表将如何变化？
[变式训练题] 如图7，当滑片P向右移动时，A1表、A2表和V表将如何变化？
二、电键的断开或闭合引起电路中电学物理量的变化
1．串联电路中电键的断开或闭合引起的变化
[例5]在如图8所示的电路中，将电键K闭合，则安培表的示数将______，伏特表的示数将________(均填“变大”、“变小”或“不变”)。
[变式训练题]在如图9所示的电路中，当电键K断开时，电阻R1与R2是________联连接的。电键K闭合时，电压表的示数将________(选填“变小”、“不变”或“变大”)。
专题08动态电路分析
一、常见题目类型
动态电路中电流与电压的变化情况主要由以下三个方面引起：
1.滑动变阻器滑片P的位置改变引起；
2.开关的断开或闭合引起；
3.电路出现的故障（短路和断路）引起。
4.串联电路；5.并联电路；
二、用到的基础知识
1.欧姆定律I=U/R。
2.串联电路中电流、电压及电阻的关系；分压规律：
U
1
U
2=R
1
R
2
3.并联电路中电流、电压及电阻的关系；分流规律：
I
1
I
2=R
2
R
1
4.滑动变阻器的使用。
5.电流表、电压表的使用。
6.短路与断路。
三、常用到的分析方法
1.判断电路连接方式，即串联电路还是并联电路，画出等效电路图。
2.判断电流表与电压表测量的是哪一段电路的电流或两端的电压。
3.开关在电路中的位置及作用。
4.电源电压可以认为是不变的。
5.并联电路电压表的示数一般情况下是不变的，各支路中的电流互不影响。
三、例题分析
【例题1】（2023奉贤二模）在图所示，电阻R1的阻值为10欧，滑动变阻器滑片P位于中点附近。用一阻值
为20欧的电阻替换R1后，可使电压表示数与替换R
1前相同的方法有（）
①电源电压不变，向左移动滑片P②电源电压不变，向右移动滑片P
③减小电源电压，不移动滑片P④增大电源电压，向左移动滑片P
A．①③B．①②C．②③D．②④
【例题2】（2022奉贤二模）如图所示，电源电压保持不变，电阻R1的阻值为10欧。开关S闭合后，用一个
阻值为20欧的电阻替换电阻R1，可能使两电流表A
1、A
2示数的比值与替换R
1前相等的方法是（）
A．电源电压不变，不移动滑片PB．电源电压不变，向左移动滑片P
C．增大电源电压，不移动滑片PD．增大电源电压，向右移动滑片P
【例题3】（2023嘉定二模）在图所示的电路中，电源电压保持不变。将电流表A1和A
2正确接入电路中，闭合
开关S，电路正常工作。移动滑动变阻器R2的滑片P，电压表V与电流表A
1示数的乘积不变，电压表V与电流表
A
2示数的乘积变大，则（）
A．电流表A
