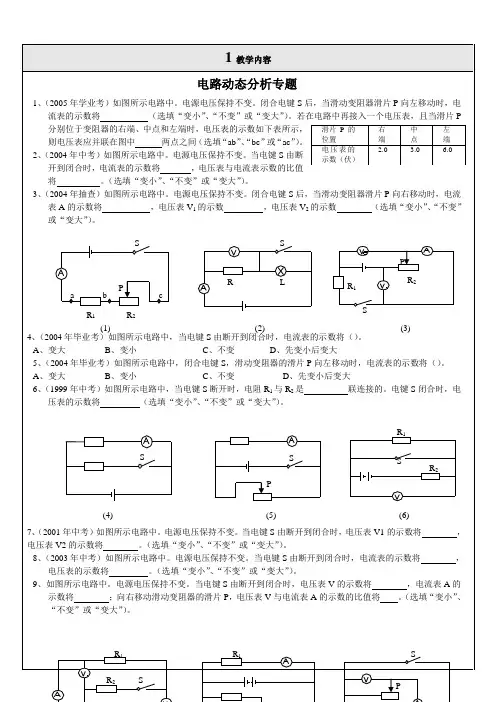

电路动态分析专题

WORD格式整理

专业技术参考资料 动态电路分析

1．（嘉定区）在图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片 P 向左移动时，电流表 A 的示数将 ，电压表V与电压表 V2 示数的差值跟电流表 A 示数的比值 ( 选填“变小”、“不变”或“变大”)。

2．（金山区）在图所示的电路中，电源电压保持不变。闭合电键S后，当滑动变阻器滑片P自b向a移动的过程中，电压表V2的示数将_____________，电压表V1与电流表A的示数的比值将______________。（均选填“变大”、“不变”或“变小”）

3．（静安区）在图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器R1的滑片P向右移动时，电流表A2的示数I2将________（选填“变大”、“不变”或“变小”）；若电流表A1示数的变化量为ΔI1，电流表A2示数的变化量为ΔI2，则ΔI1________ΔI2（选填“大于”、“等于”或“小于”）。

4．（卢湾区）在图所示的电路中，电源电压保持不变。当电键S由断开到闭合时，电压表V示数将_____________。闭合电键后，当滑动变阻器滑片P向右移动时，电流表A1与电流表A示数变化量的比值将_____________。（均选填“变小”、“不变”或“变大”）

5．（普陀区）在图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，电压表V的示数将___________（选填“变小”、“不变”或“变大”），电流表A1的变化值___________电流表A的变化值。（选填“大于”、“等于”或“小于”）

6．（松江区）在图所示的电路中，电源电压不变，闭合电键S，当滑片P向右移时，电压表V的示数将______________（选填“变大”、“不变”或“变小”），电流表A1示数的变化量△I1和电流表A示数的变化量△I之比值________________（选填“大于1”、“等于1”或“小于1”）。

第1题 第2题

A1 A2 R1

R2

S 第3题 R2 P A

A1 S R1 V

第4题

V S

A A1 P

图3 第5题 PA1AV1R2RS图7

第6题 WORD格式整理

专业技术参考资料

7．（杨浦区）在图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片 P 向右移动时，电流表 A1的示数将 ，电流表A与电流表 A2 示数的差值跟电压表V示数的比值 （ 均选填“变小”、“不变”或“变大”）。

8．（长宁区）在图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向左移动时，电流表A的示数将___________，电压表V与电压表V1示数的差值跟电压表V1示数的比值___________。（均选填“变小”、“不变”或“变大”）

9．（青浦区）在图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右滑动时，电流表A1的示数将________________（选填“不变”、“变小”、“变大”）,电流表A与电流表A1示数的差值跟电流表A示数的比值__________（选填“不变”、“变小”、“变大”）。

10．（虹口区）在图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，电压表V的示数将___________，电流表A1与电流表A2示数的比值将____________。（均选填“变小”、“不变”或“变大”）

11．（黄浦区）在如图所示的电路中，电源电压保持不变，Rl为定值电阻，R2为滑动变阻器。闭合电键S后，若将滑动变阻器滑片P自b向a端移动，则电流表A的示数将 （选填：“变大”、“变小”或“不变”），电压表V2的示数变化值与电压表V1的示数变化值的比值将 （选填“小于1”、“等于1”或“大于1”）。

12．（浦东新区）在图所示的电路中，电源电压保持不变。电键S由断开到闭合，电压表V的示数将 ______(选填“变小”、“不变”或“变大”)，电流表A1示数的变化量与电流表A示数的变化量的比值________(选填“小于1”、“等于1”或“大于1”)。

13．（徐汇区）在图所示的电路中，电源电压保持不变，电键S、S2闭合。当电键S2由闭合到断开时，电流表A1的示数将___________，电压表V与电流表A示数的比值将____________。（均选填“变大”、“不变”或“变小”）

第9题 P

V R2

R1 S A1

A2

第10题

a

S

R2 R1

V22 V1 A

b

p

第11题

第12题 A R1 P R2

S V1 V2

V

第8题 第7题

第13题 WORD格式整理

专业技术参考资料 R1

S

图3 V1 V2 A

R2

14.（闸北区）在图所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片向右移动时，电压表V的示数将 ，电流表A与电流表A1示数的比值将 （均选填“变大”、“不变”或“变小”）。

15．（奉贤区）如图所示，闭合电键S，当滑动变阻器的滑片向右移动时，电压表V的示数将 。电流表A3与电流表 A1 示数的差值跟电压表V示数的比值 （

均选填“变小”、“不变”或“变大”）。

练习一

1、在图1所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，电压表V的示数将 ，电压表V与电流表A示数的比值将 。（均选填“变大”、“变小”或“不变”）

2、在图2所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向左移动时，电流表A的示数将________，电压表V示数与电流表A示数的比值将_________。（均选填“变小”、“不变”或“变大”）

3、在图3所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将 ，电压表V1与电压表V2示数的比值将 。（选填“增大”、“减小”或“不变”）

4、如图4所示电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将________，电压表V的示数将______（均选填“变小”、“不变”或“变大”）。

5、如图5所示的电路中，电源电压保持不变，闭合电键K，当滑动变阻器的滑片向右移动时，电压表的示数将 ；电流表的示数将 。（均选填“变小”、“不变”或“变大”）

6、在图6所示的电路中，电源电压保持不变。当电键S由断开到闭合时，电流表A1的示数将 ，电压表V与电流表A示数的比值将 。（均选填“变小”、“不变”或“变大”）

图1

P

A

R2 S v

R1 R1 V

A S R2 P

图2

图5 R1 A1 R2

V S

A

图6 图4 45VAPS1R2R第14题 第15题 WORD格式整理

专业技术参考资料

7、在图7所示的电路中，电源电压保持不变。当电键S由断开到闭合时，电表_________的示数将变大（选填“V”、“A”或“A1”）。闭合电键S后，当滑动变阻器滑片P向右移动时，电压表V的示数与电流表A、A1示数差的比值将_________（选填“变小”、“不变”或“变大”）。

8、图8所示电路，电源电压保持不变，当滑动变阻器滑片P向右移动过程中，V2表的示数将 ，电流表A的示数跟电压表V1与电压表V2示数的差值的比值将 （选填“变大”、“变小”或“不变”）

9、在图9所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P由图示位置向左移动时，电流表A1的示数将 （选填“变大”、“不变”或“变小”）。电流表A与电流表A2的示数的差值跟电流表A1示数的比值

（选填“大于1”、“等于1”或“小于1”）。

10、在图7所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，电压表V的示数将___________，电流表A1与电流表A示数的比值将____________。（均选填“变小”、“不变”或“变大”）

11、在图11所示的电路中，电源电压保持不变。电键S由断开到闭合时，电压表V1示数将 ；电键S闭合时，当滑动变阻器的滑片P向右移动时，电压表V2示数的变化量与电流表A示数的变化量的比值将 （均选填“增大”、“不变”或“减小”）

12、在图12所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P自左端向中点移动时，电压表V1的示数将_________，电压表V2示数的变化值与电流表A示数变化值的比值将_________。（均选填“变大”、“不变”或“变小”）

13、在图13所示的电路中，电源电压保持不变。闭合电键S后，当滑动变阻器R1上的滑片P自中点向右端移动时，图7 R2 P A

A1 S R1 V

图7 P R1

R2 V

A1

S A 图9 R2 P S R1

A A1

A2

RS P

V1

V2 R图13 图11

图12 R2 S R1

V1

P A

V2 图8 WORD格式整理

专业技术参考资料 电压表V1的示数 ，电压表V1的示数与电压表V2的示数之和将 。（均选填“变小”、“不变”或“变大”）。

14．在图14所示的电路中，电源电压保持不变。闭合电键S，且未移动滑片，三个电表中_______表的示数变大（选填“A”、“A1”或“V”）；当滑动变阻器的滑片P向右移动时，电流表A与电流表A1示数的比值将_______（选填“变小”、“不变”或“变大”）。

15．在图15所示的电路中，电源电压保持不变。当电键S由断开到闭合时，电压表V示数将 ，电流表A1的示数将 ，电压表V与电流表A示数的比值将 。（均选填“变大”、“不变”或“变小”）

16．在如图16所示的电路中，电源电压不变，当电键S由闭合到断开时，电流表A的示数将 ，电压表V1的示数将 。S断开后，将滑片向右移动，则电流表A的示数将 ，电压表V1示数与电压表V2示数的比值将 。（均选填“变大”、“变小”或“不变”）

17．某导体两端的电压为3伏，通过的电流为0.3安，则10秒内通过它的电量为 库。若把它接在6伏的电源两端，通过它的电流将 (选填“变大”、“不变”或“变小”)。
