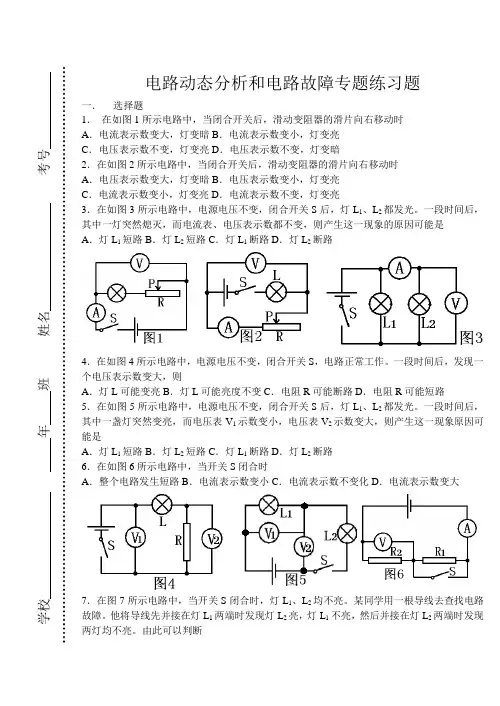

电路动态分析和电路故障专题练习题
一． 选择题
1． 在如图1所示电路中，当闭合开关后，滑动变阻器的滑片向右移动时
A．电流表示数变大，灯变暗B．电流表示数变小，灯变亮
C． 电压表示数不变，灯变亮D．电压表示数不变，灯变暗
2．在如图2所示电路中，当闭合开关后，滑动变阻器的滑片向右移动时
A．电压表示数变大，灯变暗B．电压表示数变小，灯变亮
C．电流表示数变小，灯变亮D．电流表示数不变，灯变亮
3．在如图3所示电路中，电源电压不变，闭合开关S后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表示数都不变，则产生这一现象的原因可能是
A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路
4．在如图4所示电路中，电源电压不变，闭合开关S，电路正常工作。一段时间后，发现一个电压表示数变大，则
A．灯L可能变亮B．灯L可能亮度不变C．电阻R可能断路D．电阻R可能短路
5．在如图5所示电路中，电源电压不变，闭合开关S后，灯L1、L2都发光。一段时间后，其中一盏灯突然变亮，而电压表V1示数变小，电压表V2示数变大，则产生这一现象原因可能是
A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路
6．在如图6所示电路中，当开关S闭合时
A．整个电路发生短路B．电流表示数变小C．电流表示数不变化D．电流表示数变大
7．在图7所示电路中，当开关S闭合时，灯L1、L2均不亮。某同学用一根导线去查找电路故障。他将导线先并接在灯L1两端时发现灯L2亮，灯L1不亮，然后并接在灯L2两端时发现两灯均不亮。由此可以判断 学校 年 班 姓名 考号 A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路
8．如图8所示，当滑片P向右移动时
A．电流表A示数不变，电压表V示数不变B．电流表A示数不变，电压表V示数变大

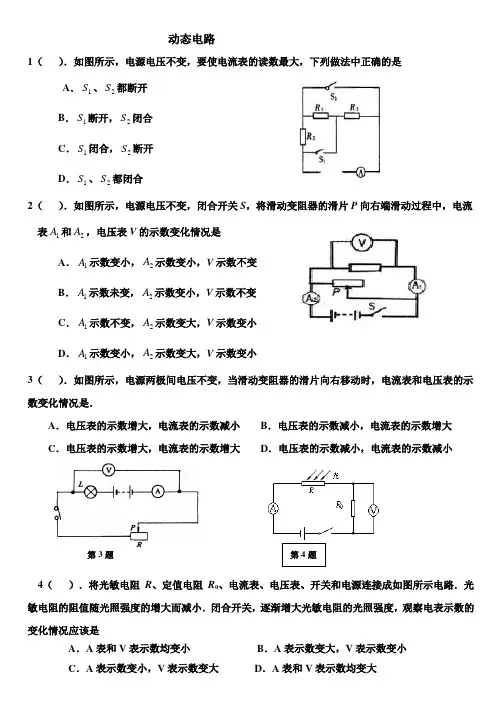

动态电路
1（ ）．如图所示，电源电压不变，要使电流表的读数最大，下列做法中正确的是
A．1S、2S都断开
B．1S断开，2S闭合
C．1S闭合，2S断开
D．1S、2S都闭合
2（ ）．如图所示，电源电压不变，闭合开关S，将滑动变阻器的滑片P向右端滑动过程中，电流表1A和2A，电压表V的示数变化情况是
A．1A示数变小，2A示数变小，V示数不变
B．1A示数未变，2A示数变小，V示数不变
C．1A示数不变，2A示数变大，V示数变小
D．1A示数变小，2A示数变大，V示数变小
3（ ）．如图所示，电源两极间电压不变，当滑动变阻器的滑片向右移动时，电流表和电压表的示数变化情况是．
A．电压表的示数增大，电流表的示数减小 B．电压表的示数减小，电流表的示数增大
C．电压表的示数增大，电流表的示数增大 D．电压表的示数减小，电流表的示数减小
4（ ）．将光敏电阻 R、定值电阻 R0、电流表、电压表、开关和电源连接成如图所示电路．光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是
A．A表和V表示数均变小 B．A表示数变大，V表示数变小
C．A表示数变小，V表示数变大 D．A表和V表示数均变大 第3题 第4题 5（ ）．如图所示的电路中，如果变阻器的滑片由a向b移动，两表的示数将．
A．○V的示数变大，○A的示数不变
B．○V的示数不变，○A的示数变小
C．○V的示数变小，○A的示数不变
D．○V的示数不变，○A的示数变大
6（ ）．如图63所示，电源电压不变，当合上开关S时，电路中电流表与电压表的示数变化情况是
A．电流表示数变大、电压表示数变大
B．电流表示数变小、电压表示数变小
C．电流表示数变小、电压表示数变大
D．电流表示数变大、电压表示数变小

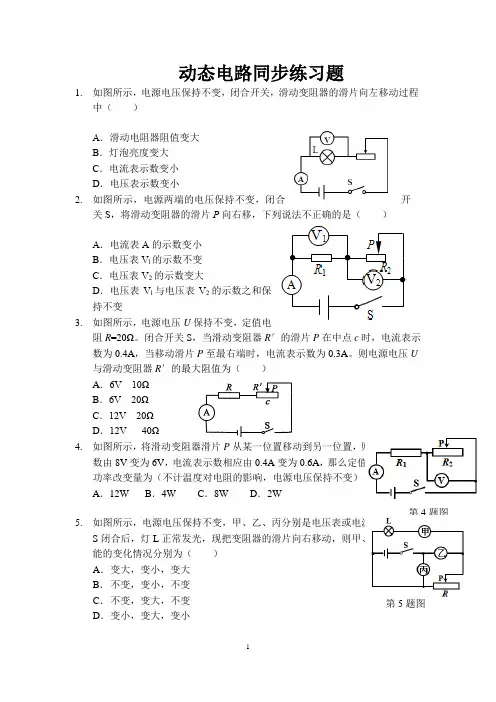

1 动态电路同步练习题
1. 如图所示，电源电压保持不变，闭合开关，滑动变阻器的滑片向左移动过程中（ ）
A．滑动电阻器阻值变大
B．灯泡亮度变大
C．电流表示数变小
D．电压表示数变小
2. 如图所示，电源两端的电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移，下列说法不正确的是（ ）
A．电流表A的示数变小
B．电压表Vl的示数不变
C．电压表V2的示数变大
D．电压表Vl与电压表V2的示数之和保持不变
3. 如图所示，电源电压U保持不变，定值电阻R=20Ω。闭合开关S，当滑动变阻器R′的滑片P在中点c时，电流表示数为0.4A，当移动滑片P至最右端时，电流表示数为0.3A。则电源电压U与滑动变阻器R′的最大阻值为（ ）
A．6V 10Ω
B．6V 20Ω
C．12V 20Ω
D．12V 40Ω
4. 如图所示，将滑动变阻器滑片P从某一位置移动到另一位置，则电压表的示数由8V变为6V，电流表示数相应由0.4A变为0.6A，那么定值电阻R1的电功率改变量为（不计温度对电阻的影响，电源电压保持不变）（ ）
A．12W B．4W C．8W D．2W
5. 如图所示，电源电压保持不变，甲、乙、丙分别是电压表或电流表，当开关S闭合后，灯L正常发光，现把变阻器的滑片向右移动，则甲、乙、丙的可能的变化情况分别为（ ）
A． 变大，变小，变大
B． 不变，变小，不变
C． 不变，变大，不变
D． 变小，变大，变小
第4题图
第5题图
2 第6题图 6. 如图所示，电源电压12V保持不变，小灯泡标有“3V 1.5W”字样，电流表的量程是0～0.6A，滑动变阻器的规格是“50Ω
1A”，为了保证电路各元件都能安全使用，则滑动变阻器连入电路的阻值至少是________Ω，整个电路允许消耗的最大功率是_______W
。
7. 如图所示，电源电压保持不变，闭合开关S，灯泡L正常发光，再闭合开关S1，下列说法正确的是（ ）
中小学1对1课外辅导专家
1 电路动态分析和电路故障分析专题
一、滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化
1．串联电路中滑动变阻器的滑片P的位置的变化引起的变化
[例1]如图1，是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断A表和V表的变化。
[变式训练题]参考上图，在伏安法测电阻的实验中，若由于各种原因，电压表改接在滑动变阻器的两端，当滑片P向左移动时，请判断A表和V表的变化。
图1 图2 图3
[例2]如图2，当滑片P向左移动时，A表和V表将如何变化。
[变式训练题] 如图3，当滑片P向左移动时，A表和V表将如何变化。
[例3]在如图4所示电路中，当闭合电键后，滑动变阻器的滑动片P向右移动时 （ ）
(A)安培表示数变大，灯变暗。 (B)安培表示数变小，灯变亮。
(C)伏特表示数不变，灯变亮。 (D)伏特表示数不变，灯变暗。
变式训练题] 在如图5所示电路中，当闭合电键后，滑动变阻器的滑动片P向右移动时（ ）
(A)伏特表示数变大，灯变暗。 (B)伏特表示数变小，灯变亮。
(C)安培表示数变小，灯变亮。 (D)安培表示数不变，灯变暗。
图4 图5 图6 图7
