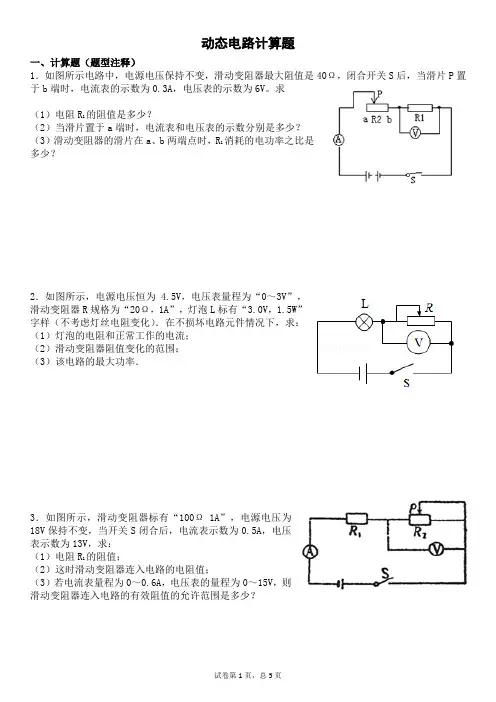

动态电路题专项训练

试卷第1页，总5页 动态电路计算题

一、计算题（题型注释）

1．如图所示电路中，电源电压保持不变，滑动变阻器最大阻值是40Ω，闭合开关S后，当滑片P置于b端时，电流表的示数为0.3A，电压表的示数为6V。求

（1）电阻R1的阻值是多少？

（2）当滑片置于a端时，电流表和电压表的示数分别是多少？

（3）滑动变阻器的滑片在a、b两端点时，R1消耗的电功率之比是多少？

2．如图所示，电源电压恒为4.5V，电压表量程为“0～3V”，滑动变阻器R规格为“20Ω，1A”，灯泡L标有“3.0V，1.5W”字样（不考虑灯丝电阻变化）．在不损坏电路元件情况下，求：

（1）灯泡的电阻和正常工作的电流；

（2）滑动变阻器阻值变化的范围；

（3）该电路的最大功率．

3．如图所示，滑动变阻器标有“100Ω 1A”，电源电压为18V保持不变，当开关S闭合后，电流表示数为0.5A，电压表示数为13V，求：

（1）电阻R1的阻值；

（2）这时滑动变阻器连入电路的电阻值；

（3）若电流表量程为0～0.6A，电压表的量程为0～15V，则滑动变阻器连入电路的有效阻值的允许范围是多少？

试卷第2页，总5页

4．如图所示，电源电压12V保持不变，小灯泡L的规格为”6V 3W”，滑动变阻器的最大阻值为12Ω，电流表的量程为0﹣3A．

（1）当开关S1、S2都断开时，小灯泡L恰能正常发光，R1的阻值为多大？在10min内电流通过R1所产生的热量是多少？

（2）当开关S1、S2均闭合时，要使电流表安全使用，变阻器接入电路的阻值不得小于多少？R2的电功率的变化范围是多少？

5．如图所示，电源电压恒为24V，小灯泡标有“6V、3W”字样，定值电阻R2的阻值为24Ω，当S闭合，S1、S2都断开且滑片P移到滑动变阻器的中点时，灯L正常发光．

（1）灯泡L的电阻是多少？

（2）滑动变阻器的最大阻值是多少？

（3）当S1、S2都闭合时，调节滑动变阻器，使整个电路消耗的总功率最小，这个最小值是多少？

1 电路作图题

一、作图题

1.下图中是一次电学实验的实物连接图，请在下面虚线框内画出它的电路图。

2.根据图（a）所示的电路图，把图（b）中的器材连成实物电路。

4. 在下图中，根据要求连接电路图，注意元件位置不能移动，导线不能交叉。

（1）图（a）中灯L1、L2串联，S控制整个电路；

（2）图（b）中灯L1、L2并联，且要求每盏灯配一个开关。

5. 请将下图中的元件连接成串联电路。

6.将下图（a）所示的电路元件连接成简单电路（用铅笔画线代替导线），并在虚线框内画出这个实物电路的电路图。

7.请将如图所示元件连接成电路，使两灯并联，开关同时控制两灯，要求最多只能用五根导线。 2

8.请根据如图所示的实物图画出电路图。

9.【2008·甘肃兰州】用笔画线表示导线，按照图甲所示的电路图，将图乙中各元件连接起来。（导线不允许交叉）

10.请按照图（1）中的电路图将图（2）中的实物连成电路。

11.【2006·辽宁大连】 用笔画线，将图中的器材连成电路。（要求：两灯并联，开关控制两盏灯）

12.画出如图所示的电路图，并在图上标出相应的元件符号。

13.根据图中的实物连接图画出电路图，并标出电流方向。 3

14.请你对照下面的电路图，把实物元件用线连接起来。

15.试根据实物图画出它的电路图，并在图上标出S1、S2、S3、L1、L2。

16. 请将图所示元件按电路图连接， 连线不要交叉。

17.按照图（甲）所示的电路图连接（乙）图实物（导线不得交叉）

18. 根据图中的实物连接情况，画出相应的电路图。

19.【2004·新疆乌鲁木齐】 根据下图中的电路图，把电路元件连接起来。 4

20.如下图所示，电灯L1、L2是怎样连接的？画出它的电路图。闭合开关S，若L1的灯丝断了，L2会正常发光吗？

21.按下图所示的实物连接图，在右侧方框中画出电路图，并标明开关闭合流过各灯的电流方向。

中小学1对1课外辅导专家

1 电路动态分析和电路故障分析专题

一、滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化

1．串联电路中滑动变阻器的滑片P的位置的变化引起的变化

[例1]如图1，是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断A表和V表的变化。

[变式训练题]参考上图，在伏安法测电阻的实验中，若由于各种原因，电压表改接在滑动变阻器的两端，当滑片P向左移动时，请判断A表和V表的变化。

图1 图2 图3

[例2]如图2，当滑片P向左移动时，A表和V表将如何变化。

[变式训练题] 如图3，当滑片P向左移动时，A表和V表将如何变化。

[例3]在如图4所示电路中，当闭合电键后，滑动变阻器的滑动片P向右移动时 （ ）

(A)安培表示数变大，灯变暗。 (B)安培表示数变小，灯变亮。

(C)伏特表示数不变，灯变亮。 (D)伏特表示数不变，灯变暗。

变式训练题] 在如图5所示电路中，当闭合电键后，滑动变阻器的滑动片P向右移动时（ ）

(A)伏特表示数变大，灯变暗。 (B)伏特表示数变小，灯变亮。

(C)安培表示数变小，灯变亮。 (D)安培表示数不变，灯变暗。

图4 图5 图6 图7

今日1+1、明日梦成真！

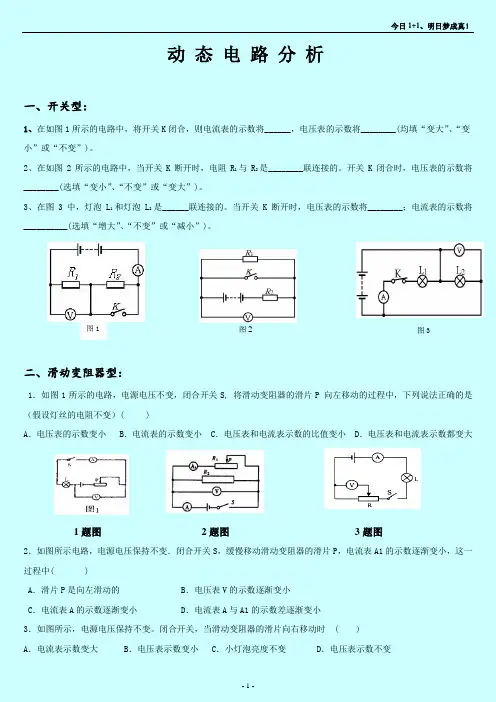

- 1 - 动 态 电 路 分 析

一、开关型：

1、在如图1所示的电路中，将开关K闭合，则电流表的示数将______，电压表的示数将________(均填“变大”、“变小”或“不变”)。

2、在如图2所示的电路中，当开关K断开时，电阻R1与R2是________联连接的。开关K闭合时，电压表的示数将________(选填“变小”、“不变”或“变大”)。

3、在图3中，灯泡L1和灯泡L2是______联连接的。当开关K断开时，电压表的示数将________；电流表的示数将__________(选填“增大”、“不变”或“减小”)。

二、滑动变阻器型：

1．如图1所示的电路，电源电压不变，闭合开关S, 将滑动变阻器的滑片P 向左移动的过程中，下列说法正确的是（假设灯丝的电阻不变）( )

A．电压表的示数变小 B．电流表的示数变小 C．电压表和电流表示数的比值变小 D．电压表和电流表示数都变大

1题图 2题图 3题图

2．如图所示电路，电源电压保持不变．闭合开关S，缓慢移动滑动变阻器的滑片P，电流表A1的示数逐渐变小，这一过程中( )

A．滑片P是向左滑动的 B．电压表V的示数逐渐变小

C．电流表A的示数逐渐变小 D．电流表A与A1的示数差逐渐变小

3．如图所示，电源电压保持不变。闭合开关，当滑动变阻器的滑片向右移动时 ( )

A．电流表示数变大 B．电压表示数变小 C．小灯泡亮度不变 D．电压表示数不变 图2 图1 图3 今日1+1、明日梦成真！

- 2 - 4.（09.山西）如图所示电路中，电源电压不变，闭合开关S，滑动变阻器的滑片P向左移动时( )
