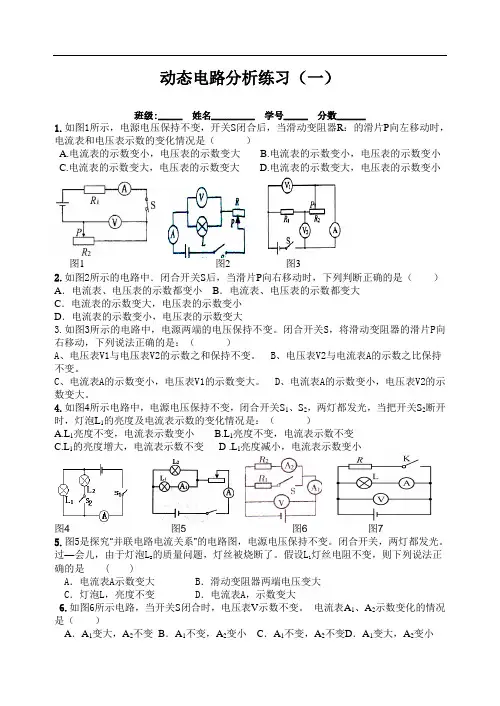

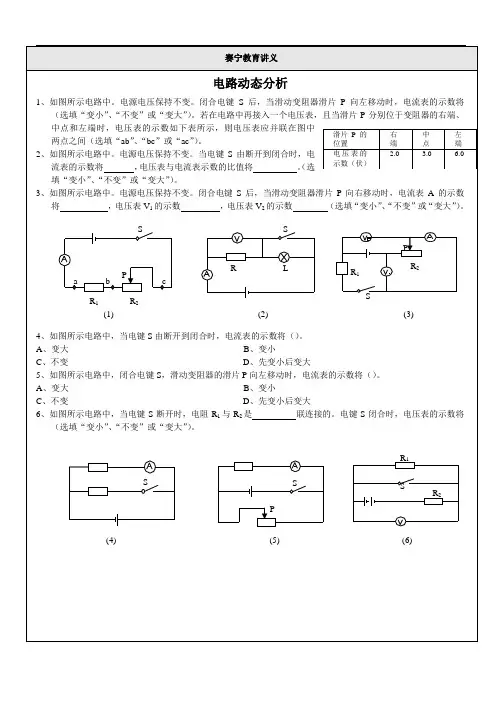

L A2 A1 动态电路分析练习题
1．如图1所示，电源两端的电压保持不变。将滑动变阻器的滑片P置于中点，闭合开关S后，各电表有示数，灯泡的发光情况正常。现将滑动变阻器的滑片P由中点向右移动，则 ( )
A．灯泡L变暗
B．电压表V示数变小
C．电流表A1示数变小
D．电流表A2示数变大
2.如图2所示电路，电源两端电压保持不变。闭合开关S，当滑动变阻器的滑片P向右滑动时，下列判断正确的是( )
A.电压表V1示数变小，电压表V2示数变大，电流表示数变小 B.电压表V1示数变大，电压表V2示数变大，电流表示数变大
C.电压表V1示数变小，电压表V2示数变小，电流表示数变小 D.电压表V1示数变大，电压表V2示数变小，电流表示数变小
3．如图3所示，将光敏电阻 R、定值电阻 R0、电流表、电压表、开关和电源连接成如图3所示电路．光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是 ( )
A．电流表和电压表示数均变小
B．电流表示数变大，电压表示数变小
C．电流表示数变小，电压表示数变大
D．电流表和电压表示数均变大
4. 如图4所示，R1、R2是阻值相同的两个定值电阻，当闭合开关S1后，两电流表示数相同；当再闭合开关S2后( )
A．电路中总电阻变大 B．电流表A1的示数为零，A2的示数变大
C．电流表A1的示数不变，A2的示数变大 D．电流表A2示数是A1示数的2倍
5．图5所示电路中，电源两端电压保持不变。闭合开关S，将滑动变阻器的滑片P由b端向a端滑动一段距离，电压表V1、V2示数的变化量分别为ΔU1、ΔU2，电流表示数的变化量为ΔI。不考虑温度对灯丝电阻的影响，下列判断中正确的是( )
A．电压表V1示数变大，电压表V2示数变大，电流表示数变大
B．电压表V1示数变大，电压表V2示数变小，电压表V2与V1的示数之差不变
C．定值电阻R1的阻值为IU2
D．小灯泡L消耗的电功率增大了IU1
6．如图6所示，电源电压不变，闭合开关S后，滑动变阻器滑片P向b端移动过程中，下列说法正确的是 ( )
A．电流表A1示数变小，电路的总电阻变小
B．电流表A2示数不变，电路消耗的总功率变小
C．电压表V示数变小，R1与R2两端的电压之比变小
D．电压表V示数不变，电压表V的示数与电流表A2的示数比值变大
7．图7所示的电路中，电源两端电压为6V并保持不变，定值电阻R1的阻值为10Ω，滑动变阻器R2的最大阻值为50Ω。当开关S闭合，滑动变阻器的滑片P由b端移到a端的过程中，下列说法中正确的是 ( )
A．电流表和电压表的示数都不变
B．电压表的示数变大，电流表的示数变小
C．电压表的示数变化范围为1V~6V
D．电流表的示数变化范围为0.2A~0.6A
图2 A S V2 P V1
R2 R1
图3 S
O V A R0 R
图4 A1 A2 R1 R2 S1
S2
图6 a V
R1 A1 S
P
R2 b A2
图 S R1
a b R2 P 图5
S
A
V2 V1
R1 R2 L
a b P 8．(多选)如图所示，R为定值电阻．闭合开关后，当滑片P在某两点之间滑动时，电流表示数变化范围是0.5A～1.5A，电压表示数变化范围是3V～6V．则下列几种情况中说法正确的是（ ）
A．变阻器连入电路的电阻变化范围为12Ω～2Ω
B．电源电压为7.5V C．R 的电阻为3Ω
D．实验中R 两端的电压变化范围为2V～4.5V
9. 如图9所示，电源两端的电压保持不变，灯丝电阻不变。将滑动变阻器的滑片P 置 于中点，闭合开关S后，各电表的示数和灯泡的发光情况均正常。现将滑动变阻器的滑片P由中点向右移动，则 ( )
A．电流表A1示数变大 B．电流表A2示数变小
C．灯泡L变亮 D．电压表V示数变大
10．在如图10所示电路中，电源电压为U且保持不变，闭合开关S，滑动变阻器接入电路中的电阻为R0。滑片P从a移动b的过程中，电路中的电流变化量和三个电阻两端电压变化量的大小分别用ΔI、ΔU1、ΔU0、ΔU2表示，则下列选项正确的是 ( )
A．IUUR211 B．IUR00
C．ΔU0=ΔU1+ΔU2
D．ΔU1=ΔU0+ΔU2
11．如右图所示电路中，电源电压U＝4.5V，且保持不变，定值电阻R1＝5Ω，变阻器R2最大阻值为20Ω，电流表量程为0～0.6A，电压表量程为0～3V。为保护电表，变阻器接入电路的阻值范围是（ ）
A．0Ω～10Ω B．0Ω～20Ω C．5Ω～20Ω D．2.5Ω～10Ω
12．图12所示的电路中，当开关S闭合，滑动变阻器R2的滑片P由a端移到b端的过程中，下列说法中正确的是
A．V1、V2的示数都不变
B．V1、V2的示数都变大
C．V1的示数变大，V2的示数变小
D．V1的示数不变，V2的示数变大
13．在图13所示电路中，当开关S闭合、滑动变阻器的触头P向右移动时，则 ( )
Ａ．电流表示数变大，电压表示数变大Ｂ．电流表示数变大，电压表示数不变
Ｃ．电流表示数变小，电压表示数变小Ｄ．电流表示数不变，电压表示数不变
14.如图14所示电路,电源电压保持不变,闭合开关，当滑动变阻器的滑片向右移动的过程中，下列判断正确的是( )
A.电流表示数变小，电压表示数变小 B.电流表示数变大，电压表示数不变
C.电流表示数变小，电压表示数变大 D.电流表示数变大，电压表示数变大
15.如右图所示电路中，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P 向下滑动时，四个电表的示数都发生了变化，电表的示数分别用I、U1、U2和U3表示，电表示数变化量的大小分别用ΔI、ΔU1、ΔU2和ΔU3表示，下列选项正确的是（ ）
A．U1/I不变，ΔU1/ΔI变小 B．U2/I变大，ΔU2/ΔI不变
C．U3/I不变，ΔU3/ΔI不变 D．U2/I不变，ΔU3/ΔI不变
16.如右图所示，将滑动变阻器的滑动触头由位置a移至位置b，电压表的示数减少了8V，则电阻R1两端的电压（ ）
A．保持不变 B．减小了8V C．增大了8V D．减小了4V
17. （多选）如图R是一根粗细均匀的电阻丝，其每厘米长的电阻为0.5 Ω，电路各部分均接触良好。物体M只能在导轨上做直线运动，并带动与之相连的金属滑片P移动，电压表示数可反映物体M移动的距离。开始测量前，将金属滑片P置于电阻丝中点，此时电压表和电流表示数分别为1.5 V和0.2 A。由此可知（ ）
A、电阻丝的总电阻为7.5 Ω
B、当电压表示数为2 V时，物体M向左移动了5 cm
C、当电压表示数为1 V时，物体M向左移动了5 m
D、若开始测量前，将金属滑片P置于电阻丝某端点，可测量的最大距离30 cm S a b
图10
R2 R1 R0 P
图12 S V1
V2 R1 a R2 b P
图14 S P
V A L V A
S R1 R2 P
图13 答案：
1.C 2.D 3.D 4.B 5.C 6.B 7.C 8.ABC 9.B 10.C 11.D 12.D 13.B 14.C 15.B 16.A 17.BD
