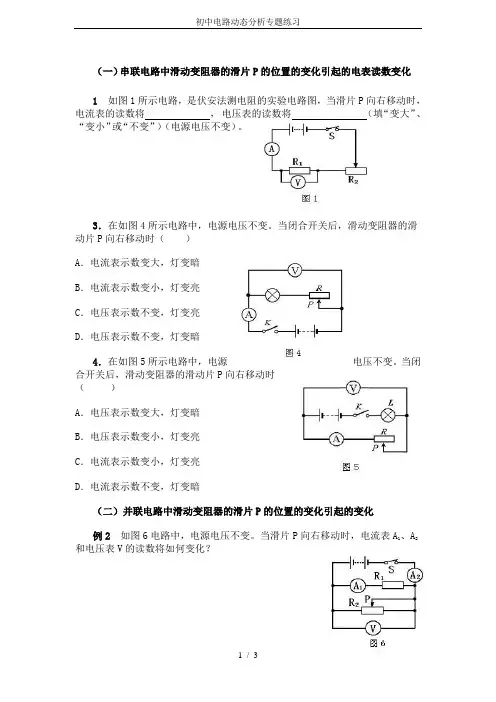

初中电路动态分析专题练习 1 / 3 （一）串联电路中滑动变阻器的滑片P的位置的变化引起的电表读数变化

1 如图1所示电路，是伏安法测电阻的实验电路图，当滑片P向右移动时，电流表的读数将 ， 电压表的读数将 （填“变大”、

“变小”或“不变”）（电源电压不变）。

3．在如图4所示电路中，电源电压不变。当闭合开关后，滑动变阻器的滑动片P向右移动时（ ）

A．电流表示数变大，灯变暗

B．电流表示数变小，灯变亮

C．电压表示数不变，灯变亮

D．电压表示数不变，灯变暗

4．在如图5所示电路中，电源电压不变。当闭合开关后，滑动变阻器的滑动片P向右移动时（ ）

A．电压表示数变大，灯变暗

B．电压表示数变小，灯变亮

C．电流表示数变小，灯变亮

D．电流表示数不变，灯变暗

（二）并联电路中滑动变阻器的滑片P的位置的变化引起的变化

例2 如图6电路中，电源电压不变。当滑片P向右移动时，电流表A1、A2和电压表V的读数将如何变化？

初中电路动态分析专题练习

2 / 3 5．如图7所示电路中，电源电压不变。当滑片P向右移动时，A1表、A2表和V表将如何变化？

（三）串联电路中开关的断开或闭合引起的变化

例3．在如图8所示的电路中，电源电压不变。将开关K闭合，则电流表的示数将______，电压表的示数将________(填“变大”、“变小”或“不变”)。

6．在如图9所示的电路中，电源电压不变。当开关K断开时，电阻R1与R2是________联连接的。开关K闭合时，电压表的示数将________(选填“变小”、“不变”或“变大”)。

（二）、并联电路中开关的断开或闭合引起的变化 初中电路动态分析专题练习

3 / 3

例4．在图10中，灯泡L1和灯泡L2是______联连接的。当开关K断开时，电压表的示数将________；电流表的示数将__________(选填“增大”、“不变”或“减小”)。

(1) (2) (3) a b c

R2 R1 S P L R S

R2 R1

S P

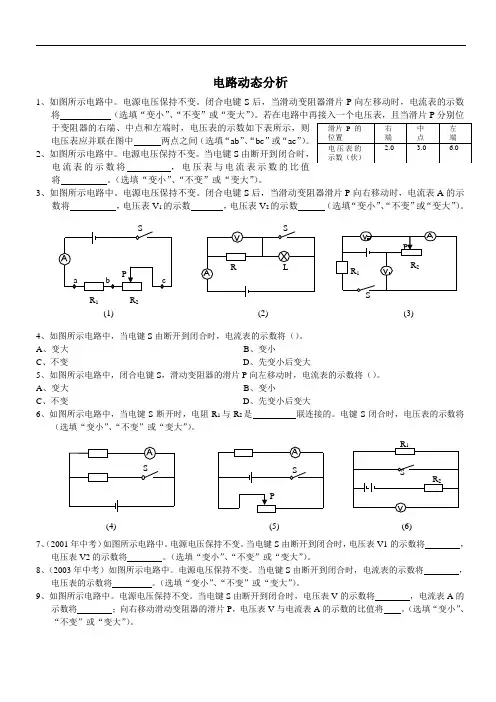

电路动态分析

1、如图所示电路中。电源电压保持不变。闭合电键S后，当滑动变阻器滑片P向左移动时，电流表的示数将 （选填“变小”、“不变”或“变大”）。若在电路中再接入一个电压表，且当滑片P分别位于变阻器的右端、中点和左端时，电压表的示数如下表所示，则电压表应并联在图中 两点之间（选填“ab”、“bc”或“ac”）。

2、如图所示电路中。电源电压保持不变。当电键S由断开到闭合时，电流表的示数将 ，电压表与电流表示数的比值将 。（选填“变小”、“不变”或“变大”）。

3、如图所示电路中。电源电压保持不变。闭合电键S后，当滑动变阻器滑片P向右移动时，电流表A的示数将 ，电压表V1的示数 ，电压表V2的示数 （选填“变小”、“不变”或“变大”）。

4、如图所示电路中，当电键S由断开到闭合时，电流表的示数将（）。

A、变大

B、变小

C、不变

D、先变小后变大

5、如图所示电路中，闭合电键S，滑动变阻器的滑片P向左移动时，电流表的示数将（）。

A、变大

B、变小

C、不变 D、先变小后变大

6、如图所示电路中，当电键S断开时，电阻R1与R2是

联连接的。电键S闭合时，电压表的示数将

（九）年级（物理）科校本作业

1 专题训练(八) 动态电路分析

类型一 滑动变阻器滑片移动引起的动态电路

(一)串联电路

2.如图ZT-8-2所示是某学习兴趣小组探究“串联电路电压特点”的电路图,R1为定值电阻,R2为滑动变阻器,闭合开关S,当滑动变阻器的滑片向右移动时,下列说法中正确的是 ( )

A.V1示数变大,V2示数变小,V3示数变大,A的示数变大

B.V1示数变小,V2示数变大,V3示数不变,A的示数变大

C.V1示数变大,V2示数变大,V3示数变小,A的示数变小

D.V1示数变大,V2示数变小,V3示数不变,A的示数变大

图ZT-8-2 图ZT-8-3 图ZT-8-4 图ZT-8-5

3.如图ZT-8-3所示的电路,电源电压不变,闭合开关,滑动变阻器的滑片向右移动的过程中,电流表与电压表示数变化的情况分别是( )

A.变小 不变 B.变大 变小 C.变大 变大 D.变大 不变

4.如图ZT-8-4,电源电压不变,闭合开关S,滑动变阻器的滑片向右滑动的过程中,下列说法正确的是( )

A.电流表A示数变小 B.电压表V1示数不变

C.电压表V2示数与电流表A示数乘积变小 D.电压表V1示数与电流表A示数比值变小

5.如图ZT-8-5所示的电路中,电源电压保持不变。闭合开关S,当滑动变阻器的滑片P向右移动时,电流表的示数将

,电压表的示数将

。(均选填“增大”“减小”或“不变”)

(二)并联电路

6.如图ZT-8-6所示的电路中,电源电压保持不变。闭合开关S,将滑动变阻器的滑片向左移动的过程中,下列说法正确的是 ( )

A.电压表V的示数变小 B.电流表A的示数不变

C.电流表A1的示数变大 D.电压表V与电流表A1的示数之比不变

1.1数学八年级上册同步练习：12.2.1三角形全等的判定SSS 3

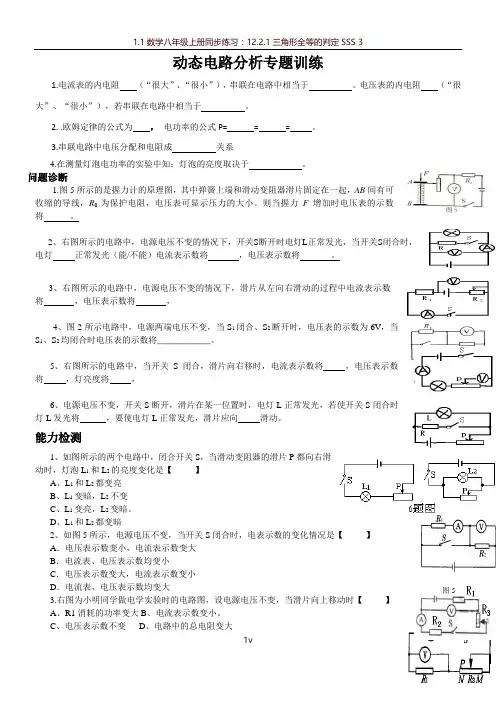

1v 动态电路分析专题训练

1.电流表的内电阻

（“很大”、“很小”），串联在电路中相当于

。电压表的内电阻

（“很大”、“很小”），若串联在电路中相当于 。

2. .欧姆定律的公式为 ， 电功率的公式P= = = 。

3.串联电路中电压分配和电阻成 关系

4.在测量灯泡电功率的实验中知：灯泡的亮度取决于 。

问题诊断

1.图5所示的是握力计的原理图，其中弹簧上端和滑动变阻器滑片固定在一起，AB间有可收缩的导线，R0为保护电阻，电压表可显示压力的大小。则当握力F增加时电压表的示数将 。

2、右图所示的电路中，电源电压不变的情况下，开关S断开时电灯L正常发光，当开关S闭合时，电灯 正常发光（能/不能）电流表示数将 ，电压表示数将 。

3、右图所示的电路中，电源电压不变的情况下，滑片从左向右滑动的过程中电流表示数将 ，电压表示数将 ，

4、图2所示电路中，电源两端电压不变，当S1闭合、S2断开时，电压表的示数为6V，当S1、S2均闭合时电压表的示数将___________。

5、右图所示的电路中，当开关S闭合，滑片向右移时，电流表示数将 ，电压表示数将 ，灯亮度将 ，

6、电源电压不变，开关S断开，滑片在某一位置时，电灯L正常发光，若使开关S闭合时灯L发光将 ，要使电灯L正常发光，滑片应向 滑动。

能力检测

1、如图所示的两个电路中，闭合开关S，当滑动变阻器的滑片P都向右滑动时，灯泡L1和L2的亮度变化是【 】

A、L1和L2都变亮

B、L1变暗，L2不变

C、L1变亮，L2变暗。

D、L1和L2都变暗

2、如图5所示，电源电压不变，当开关S闭合时，电表示数的变化情况是【 】
