控制系统的时间响应

控制系统时间响应分析控制系统的时间响应分析是控制系统工程中至关重要的一个环节。

控制系统时间响应分析的目的是对系统的动态性能进行分析和评价，以便设计和改进控制系统以满足系统的性能指标和要求。

时间响应分析是分析系统动态特性最常用的方法之一，由于其简单易行、直观、实用而被广泛采用。

控制系统的时间响应是指系统在输入信号发生突变时，输出信号发生的变化情况，它是衡量控制系统动态响应能力的重要参数之一。

在时间响应分析中，我们通常关注的是控制系统的过渡过程、超调量以及调节时间。

其中，过渡过程是指系统从稳态到达目标状态所需的时间，超调量是指系统在调节过程中输出信号超过目标值的最大值的百分比，调节时间是指系统达到目标状态所需要的时间。

基于这些性能指标的分析，可以确定系统的性能表现和稳定性，进而设计和优化控制系统。

时间响应分析的基本方法是利用系统的数学模型，通过激励系统并观测其输出信号随时间的变化，进而分析系统的响应特性。

此外，还可以通过脉冲响应、阶跃响应、正弦响应等不同的激励信号来分析系统的响应特性。

在针对实际系统时，时间响应分析需要考虑系统的复杂性和非线性因素等影响因素，以便获得更加准确且实用的分析结果。

对于控制系统时间响应分析而言，评价系统的性能指标是非常重要的。

标准的性能指标包括调节时间、超调量、稳态误差和振荡等。

以调节时间为例，当系统从失稳状态开始到达稳态状态的时间越短，则表示系统的响应性能越好。

超调量表示系统在达到目标状态后，输出信号超过设定值的最大值。

稳态误差则反映了系统达到稳定状态后，系统输出值与目标值之间的偏差。

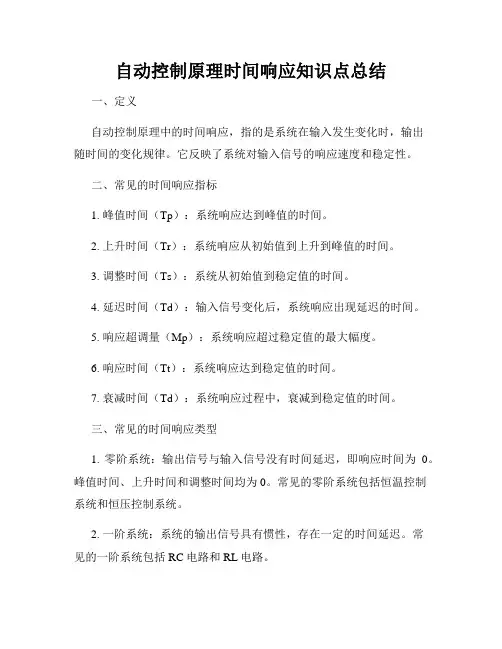

自动控制原理时间响应知识点总结一、定义自动控制原理中的时间响应，指的是系统在输入发生变化时，输出随时间的变化规律。

它反映了系统对输入信号的响应速度和稳定性。

二、常见的时间响应指标1. 峰值时间（Tp）：系统响应达到峰值的时间。

2. 上升时间（Tr）：系统响应从初始值到上升到峰值的时间。

3. 调整时间（Ts）：系统从初始值到稳定值的时间。

4. 延迟时间（Td）：输入信号变化后，系统响应出现延迟的时间。

5. 响应超调量（Mp）：系统响应超过稳定值的最大幅度。

6. 响应时间（Tt）：系统响应达到稳定值的时间。

7. 衰减时间（Td）：系统响应过程中，衰减到稳定值的时间。

三、常见的时间响应类型1. 零阶系统：输出信号与输入信号没有时间延迟，即响应时间为0。

峰值时间、上升时间和调整时间均为0。

常见的零阶系统包括恒温控制系统和恒压控制系统。

2. 一阶系统：系统的输出信号具有惯性，存在一定的时间延迟。

常见的一阶系统包括RC电路和RL电路。

3. 二阶系统：系统的输出信号具有振荡过程，常见的二阶系统包括机械振动系统和RLC电路。

四、时间响应的稳定性分析1. 稳定性判据：稳定性是评价系统时间响应的重要指标，常用的稳定性判据包括极点位置、系统阻尼比和频率响应。

2. 极点位置：极点的位置与系统的稳定性密切相关。

当系统的极点都位于左半平面时，系统是稳定的；当系统的极点有一部分位于右半平面时，系统是不稳定的。

3. 系统阻尼比：阻尼比是描述系统阻尼程度的量化指标，可用于判断系统的稳定性。

当阻尼比小于1时，系统为欠阻尼系统，可能出现振荡；当阻尼比等于1时，系统为临界阻尼系统，系统快速收敛到稳态值；当阻尼比大于1时，系统为过阻尼系统，不会出现振荡。

4. 频率响应：频率响应描述了系统对不同频率输入信号的响应情况。

通过分析频率响应曲线，可以判断系统是否具有稳定性。

常见的频率响应包括低通、高通、带通和带阻等。

五、影响时间响应的因素1. 控制器类型：不同类型的控制器对系统的时间响应产生不同的影响。

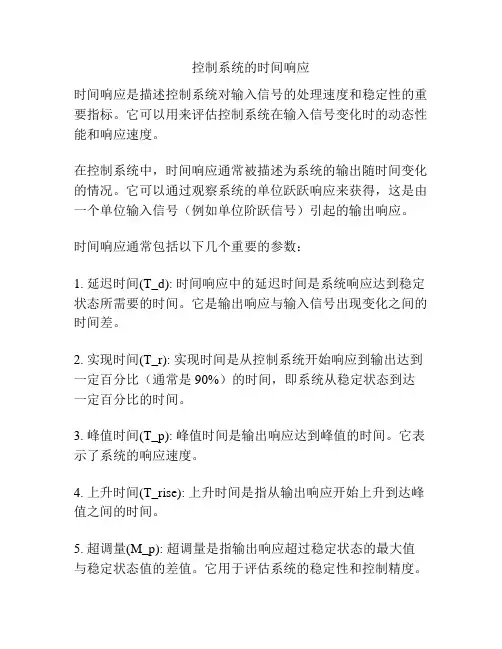

控制系统的时间响应时间响应是描述控制系统对输入信号的处理速度和稳定性的重要指标。

它可以用来评估控制系统在输入信号变化时的动态性能和响应速度。

在控制系统中，时间响应通常被描述为系统的输出随时间变化的情况。

它可以通过观察系统的单位跃跃响应来获得，这是由一个单位输入信号（例如单位阶跃信号）引起的输出响应。

时间响应通常包括以下几个重要的参数：1. 延迟时间(T_d): 时间响应中的延迟时间是系统响应达到稳定状态所需要的时间。

它是输出响应与输入信号出现变化之间的时间差。

2. 实现时间(T_r): 实现时间是从控制系统开始响应到输出达到一定百分比（通常是90%）的时间，即系统从稳定状态到达一定百分比的时间。

3. 峰值时间(T_p): 峰值时间是输出响应达到峰值的时间。

它表示了系统的响应速度。

4. 上升时间(T_rise): 上升时间是指从输出响应开始上升到达峰值之间的时间。

5. 超调量(M_p): 超调量是指输出响应超过稳定状态的最大值与稳定状态值的差值。

它用于评估系统的稳定性和控制精度。

通过这些参数，可以评估控制系统的时间响应特性和性能。

在控制系统设计中，通常希望系统的时间响应具有快速的响应速度、稳定的稳态性能和较小的超调量。

因此，在设计控制系统时，需要选择合适的控制算法、参数调节方法和控制器结构，以达到所需的时间响应要求。

总而言之，时间响应是控制系统的重要性能指标，它描述了系统对输入信号的处理速度和稳定性。

通过评估时间响应的各个参数，可以优化控制系统的设计和性能，以实现对输入信号的快速、准确的响应。

控制系统的时间响应在许多实际应用中至关重要。

例如，在工业自动化领域中，时间响应的快速性和稳定性直接影响到控制系统对于输入信号变化的迅速响应和稳态精度。

另外，在飞行器、机器人、交通管理等领域，时间响应的优化也是关键技术，因为它能够提供准确的控制和快速的决策。

时间响应的性能可以通过线性或非线性控制系统的数学建模和分析得到。

控制系统的时域响应分析
控制系统是指将环境及机器内部参数调节到所需状态的系统，它通过检测及控制参数的变化来实现控制的目的，稳定状态，使之不受外界参数的干扰。

控制系统的时域响应分析，是指控制系统对系统参数和环境影响做出的时间分布响应。

时域响应分析可以根据控制系统的结构特征和实现方式来进行，具体可以分为三类：一是闭环响应分析，在这种情况下，系统中的输出经过一定的误差修正后，又会作为输入反馈回系统，实现系统本身的稳定性。

二是开环响应分析，在这种情况下，系统的输出受到输入的影响，但没有反馈回系统，因此，系统不能自行稳定，而只能在输入变化的情况下，通过外部调节来实现。

第三是多参数响应分析，在这种情况下，控制系统不仅考虑输入和输出，还考虑参数的变化，对待调参数进行调节。

一般来说，控制系统的时域响应分析可以包括系统的调节时间、调节准确度、均衡时间等。

调节时间，指的是控制系统输出参数达到稳定态所需要的时间，它可以反映出控制系统的稳定性。

介绍控制系统的性能指标控制系统的性能指标是用来评价控制系统的表现和效果的重要指标。

在设计和开发控制系统时，了解和掌握这些性能指标对于提高系统的效率和性能非常重要。

本文将介绍控制系统的三个主要性能指标：精度、响应时间和稳定性。

精度精度是控制系统的一个重要指标，用来评估系统的输出与期望值之间的差异。

在控制系统中，我们希望系统的输出能够尽可能接近期望值，而精度就是衡量这种接近程度的度量。

通常，精度是通过计算系统的误差来衡量的。

误差是系统输出与期望值之间的差异，可以表示为一个数值或一个百分比。

较小的误差意味着系统的输出与期望值之间的差异较小，即精度较高。

响应时间响应时间是指控制系统从接收到输入信号到产生相应输出信号的时间间隔。

它反映了系统对于输入变化的灵敏度和快速反应的能力。

在控制系统中，响应时间的短暂与否对于控制效果和性能非常重要。

一个具有较短响应时间的控制系统可以更快地对输入变化做出反应，从而使系统更加稳定和可靠。

稳定性稳定性是指控制系统在面对外部扰动时能够保持输出的稳定性和可控性。

在控制系统中，我们希望系统的输出能够保持在期望范围内，而不会出现过大的波动或不稳定的情况。

稳定性可以通过控制系统的传递函数和频率响应来进行评估。

一个稳定的控制系统将产生平稳且可控的输出，而不会受到外部扰动的影响。

性能指标的关系精度、响应时间和稳定性在控制系统中密切相关，彼此影响。

精度和稳定性是控制系统的基本要求，而响应时间则是在满足精度和稳定性的前提下，对控制系统性能进行优化的重要考虑因素。

在设计和开发控制系统时，需要综合考虑这三个性能指标。

如果一个控制系统的精度较高但响应时间较长，那么系统的实时性和灵敏度可能会受到影响；如果一个控制系统的响应时间很短但稳定性较差，那么系统的输出可能会不稳定或发生超调。

因此，为了实现优秀的控制系统性能，需要在精度、响应时间和稳定性之间找到一个平衡点。

这就需要设计者在控制系统开发过程中合理选择和调整控制器参数、采用合适的控制策略以及优化系统的结构和组件。

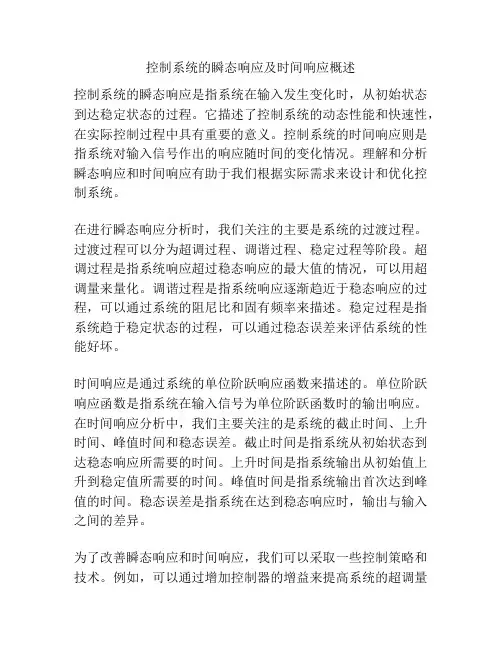

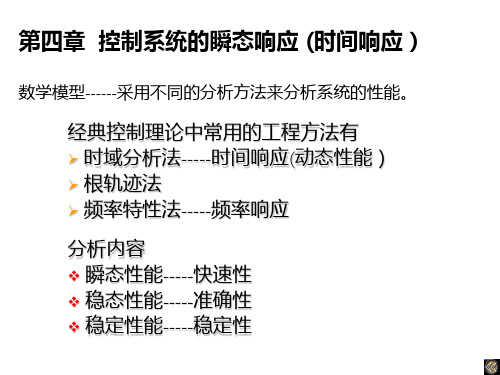

控制系统的瞬态响应及时间响应概述控制系统的瞬态响应是指系统在输入发生变化时，从初始状态到达稳定状态的过程。

它描述了控制系统的动态性能和快速性，在实际控制过程中具有重要的意义。

控制系统的时间响应则是指系统对输入信号作出的响应随时间的变化情况。

理解和分析瞬态响应和时间响应有助于我们根据实际需求来设计和优化控制系统。

在进行瞬态响应分析时，我们关注的主要是系统的过渡过程。

过渡过程可以分为超调过程、调谐过程、稳定过程等阶段。

超调过程是指系统响应超过稳态响应的最大值的情况，可以用超调量来量化。

调谐过程是指系统响应逐渐趋近于稳态响应的过程，可以通过系统的阻尼比和固有频率来描述。

稳定过程是指系统趋于稳定状态的过程，可以通过稳态误差来评估系统的性能好坏。

时间响应是通过系统的单位阶跃响应函数来描述的。

单位阶跃响应函数是指系统在输入信号为单位阶跃函数时的输出响应。

在时间响应分析中，我们主要关注的是系统的截止时间、上升时间、峰值时间和稳态误差。

截止时间是指系统从初始状态到达稳态响应所需要的时间。

上升时间是指系统输出从初始值上升到稳定值所需要的时间。

峰值时间是指系统输出首次达到峰值的时间。

稳态误差是指系统在达到稳态响应时，输出与输入之间的差异。

为了改善瞬态响应和时间响应，我们可以采取一些控制策略和技术。

例如，可以通过增加控制器的增益来提高系统的超调量和响应速度。

可以通过调整系统的阻尼比和固有频率来改变系统的调谐过程。

可以通过引入积分器来消除系统的稳态误差。

总之，控制系统的瞬态响应和时间响应是评估和优化控制系统性能的重要指标。

瞬态响应描述了系统从初始状态到达稳定状态的过程，时间响应描述了系统对输入信号作出的响应随时间的变化情况。

研究和掌握瞬态响应和时间响应的分析方法和调控技术，可以帮助我们设计和优化控制系统，使其能够更好地满足实际需求。

控制系统的瞬态响应和时间响应是控制工程中的重要概念，对于设计和优化控制系统具有重要意义。

控制系统的实时性与响应性分析一、引言在现代工业控制领域，控制系统的实时性与响应性是评估系统性能的重要指标之一。

实时性和响应性的好坏直接影响到控制系统的稳定性、准确性以及效率。

因此，深入分析控制系统的实时性与响应性是非常必要的。

二、实时性的定义与指标实时性是指控制系统在规定的时间范围内，能够及时地对输入信号做出反应并给出输出结果。

实时性的好坏取决于系统的响应时间和抖动程度。

1. 响应时间指系统从接收到输入信号到输出反应所需的时间。

通常采用以下两个指标来衡量：- 峰值实时性：指系统能够在规定时间内完成响应的最大值。

- 平均实时性：指系统在一段时间内完成响应所需时间的平均值。

2. 抖动程度指系统在实时过程中出现的波动现象。

常用的指标有：- 最大抖动：指系统允许的响应时间波动的最大值。

- 平均抖动：指在一定时间内，系统响应时间波动的平均值。

三、响应性的定义与指标响应性是指控制系统对输入信号的敏感性和反馈效果。

好的响应性能够保证系统能够及时准确地对外界变化做出相应。

1. 响应灵敏度指系统对输入信号变化的反应程度。

常用指标有：- 响应比：指输出变化量与输入变化量之间的比例关系。

- 响应速度：指系统对输入变化的反应速度，通常用时间来衡量。

2. 响应准确性指系统输出与预期输出的一致性程度。

常用指标有：- 偏差：指系统输出与期望输出之间的差异。

- 稳定性：指系统长时间运行时输出的稳定性和准确性。

四、控制系统实时性与响应性的分析方法1. 硬实时控制系统：对于时间要求非常严格的系统，通常采用硬实时控制方法。

这种方法通过使用专用的硬件和实时操作系统来保证系统在规定的时间内完成响应。

硬实时控制系统可应用于航天飞行器、核电站等对时间要求极高的领域。

2. 软实时控制系统：对于时间要求相对宽松的系统，常采用软实时控制方法。

这种方法允许系统在规定的时间范围内完成响应，但允许一定的时延和抖动。

软实时控制系统广泛应用于工业自动化、交通控制等领域。

控制系统的反应时间概念控制系统的反应时间是指控制系统从接收到输入信号到产生输出响应的时间间隔。

它反映了控制系统对外部变化作出响应的速度和效率，是衡量控制系统性能的重要指标之一。

在实际应用中，不同控制系统的反应时间往往具有不同的要求，因此理解和掌握反应时间的概念对于控制系统的设计和优化至关重要。

控制系统的反应时间主要由以下几个方面的因素决定：1. 传感器或测量设备的响应时间：传感器或测量设备用于将被控对象的状态转化为电信号输入控制系统，其响应时间会直接影响控制系统的反应时间。

传感器的响应速度越快，控制系统对外部变化的感知就越及时，反应时间也就越短。

2. 控制器的计算和决策时间：控制器对输入信号进行计算和决策的时间也会对控制系统的反应时间产生影响。

控制器的计算和决策时间越长，控制系统的反应时间就越长。

3. 控制信号的传输时间：控制信号的传输时间也会对系统的反应时间产生影响。

传输时间包括从控制器输出到执行器输入的时间、执行器的响应时间以及从执行器输出到被控对象输入的时间等。

4. 被控对象的惯性和动态特性：被控对象的惯性和动态特性也会对控制系统的反应时间产生影响。

若被控对象具有较大的惯性或者动态变化较慢，那么控制系统的反应时间往往会较长。

在实际控制系统中，通过调整以上因素可以改变控制系统的反应时间，从而满足不同实际应用的需求。

在某些特殊的应用场景中，如飞行器、机器人等需要快速响应的系统中，为确保系统的稳定性和性能，反应时间往往要求非常短，通常只有几毫秒甚至更短的时间。

而在一些一般的工业自动化控制中，反应时间一般在几十毫秒到几秒之间。

快速的反应时间可以极大地提高控制系统的性能和稳定性。

例如，在一个温度控制系统中，如果反应时间过长，系统可能无法及时对温度变化做出调整，导致温度波动较大。

而反应时间较短的系统可以更加精确地控制温度，提高控制的精度和稳定性。

在控制系统设计和优化中，我们通常会根据不同的需求来确定合适的反应时间。

控制系统的时间响应实验总结一、实验目的本实验旨在通过实际操作，深入理解控制系统的时间响应特性，掌握时间响应分析的方法，并探究不同控制参数对系统性能的影响。

二、实验原理控制系统的时间响应是指系统对输入信号的响应随时间变化的行为。

对于线性时不变系统，时间响应分析是研究系统动态特性的重要手段。

通过时间响应分析，可以了解系统的稳定性、快速性、准确性等性能指标。

本实验主要基于一阶和二阶控制系统进行时间响应分析。

三、实验步骤1.搭建一阶和二阶控制系统模型。

2.设计输入信号，如阶跃信号、脉冲信号等。

3.采集系统输出信号，记录时间响应数据。

4.分析时间响应数据，计算性能指标，如上升时间、峰值时间、调节时间和超调量等。

5.改变控制参数，观察时间响应变化，分析参数对系统性能的影响。

6.整理实验数据，撰写实验报告。

四、实验结果及数据分析1.一阶系统时间响应分析：2.二阶系统时间响应分析：根据实验数据，我们可以得出以下结论：1.控制参数K和T对一阶系统的时间响应有显著影响。

随着K的增大，系统的快速性提高，调节时间缩短，但超调量也会相应增大。

T的增加会使系统的上升时间和调节时间延长，但对超调量的影响较小。

2.对于二阶系统，控制参数Wn和T同样对时间响应具有显著影响。

Wn较小的系统具有较好的动态性能，峰值时间和峰值振幅较小，超调量也较小。

T的增加会使系统的调节时间延长，但可以通过增加Wn来改善系统的动态性能。

3.通过对比一阶和二阶系统的实验数据，可以发现二阶系统的调节时间和调节过程的波动性通常比一阶系统更大。

这是由于二阶系统的极点分布更加复杂，其动态特性也更加多样化。

五、结论与建议本实验通过实际操作和数据分析，深入了解了控制系统的时间响应特性及其影响因素。

在实际应用中，应根据具体需求选择合适的控制参数，以获得理想的系统性能。

针对实验结果，提出以下建议：1.对于一阶系统，若需要提高系统的快速性，可适当增大K值；若需要减小超调量，可适当减小K值或增大T值。

控制系统的性能指标与优化方法控制系统在工业自动化和工程领域中发挥着重要作用。

为了保证系统的稳定性和可靠性，控制系统的性能指标至关重要。

本文将介绍一些常见的控制系统性能指标以及优化方法。

一、控制系统的性能指标1. 响应时间：响应时间是指系统从接收到输入信号到产生输出信号的时间。

一个良好的控制系统应该具有快速的响应时间，以便及时对外界变化做出响应。

2. 稳态误差：稳态误差是指系统在稳定状态下输出与期望输出之间的差异。

稳态误差越小，系统的控制精度越高。

3. 超调量：超调量是指系统输出在达到稳态之前超过期望输出的幅度。

合理控制超调量可以使系统更加稳定和可靠。

4. 调节时间：调节时间是指系统从初始状态到稳态所需要的时间。

一个高效的控制系统应该具有较短的调节时间，以提高系统的响应速度。

5. 控制精度：控制精度是指系统输出与期望输出之间的差异。

控制精度越高，系统的控制能力越强。

二、控制系统性能优化方法1. PID控制器优化：PID控制器是一种常见的控制器，可以通过调整其比例、积分和微分参数来优化控制系统的性能。

比例参数影响系统的稳态误差和超调量，积分参数影响稳态误差，微分参数影响系统的稳定性。

2. 状态反馈控制：状态反馈控制利用系统状态的信息来设计控制器，以优化系统的性能。

通过测量系统的状态变量并实时调整控制器的参数，可以改善系统的响应速度和控制精度。

3. 模糊控制：模糊控制是一种基于模糊逻辑的控制方法，可以处理非线性和模糊的系统。

通过将输入和输出之间的关系建模为模糊规则，可以根据实际情况进行控制优化。

4. 最优控制：最优控制是一种通过优化目标函数来设计控制器的方法。

通过选择合适的目标函数，可以使系统达到最佳的性能表现。

最优控制方法包括最小二乘控制、线性二次调节和模型预测控制等。

5. 鲁棒控制：鲁棒控制是一种具有强健性能的控制方法，可以处理系统参数变化和外部扰动等不确定性。

通过设计具有鲁棒性能的控制器，可以使系统对不确定性具有一定的鲁棒性，保证系统的稳定性和可靠性。

机械工程中的控制系统动态特性分析一、引言控制系统在机械工程中扮演着重要的角色，它可以用于实现对机械设备的精确控制。

而控制系统的动态特性是评价其性能优劣的重要指标之一。

在本文中，我们将对机械工程中的控制系统动态特性进行深入分析，并探讨相关的研究领域和方法。

二、控制系统的动态特性控制系统的动态特性是指系统对输入信号变化的响应速度和稳定性。

动态特性分析可以帮助工程师了解控制系统在不同条件下的性能表现，并为系统优化提供依据。

常见的控制系统动态特性参数包括响应时间、超调量、稳态误差等。

1. 响应时间响应时间是指控制系统从接收到输入信号开始，到达稳定状态所需要的时间。

响应时间短意味着系统能够更快地对外界变化做出反应，因此在对于快速变化的控制任务中尤为重要。

工程师可以通过调整系统的参数来降低响应时间，例如增加控制器的增益或优化系统的结构。

2. 超调量超调量是指控制系统在响应过程中达到的最大偏离稳定状态的幅度。

超调量的大小反映了系统的稳定性和控制精度。

太大的超调量可能导致系统不稳定或产生震荡，而过小的超调量则可能导致系统响应过于迟缓。

因此，合理地控制超调量对于优化控制系统的性能至关重要。

3. 稳态误差稳态误差是指在稳定状态下，系统输出与设定值之间的差异。

稳态误差的大小可以反映系统的精确度和偏差。

在实际工程中，稳态误差往往是无法完全消除的，但工程师可以通过增加控制增益或改进系统结构来降低稳态误差。

三、控制系统动态特性分析方法为了准确地分析控制系统的动态特性，工程师们发展了各种分析方法和工具。

下面我们介绍几种常用的方法。

1. 传递函数法传递函数法是一种基于传递函数表示的分析方法。

通过建立控制系统的传递函数模型，可以对系统的动态特性进行数学分析和仿真。

传递函数法可以帮助工程师预测系统的响应时间、超调量等指标，并进行参数调整和优化。

2. 时域分析法时域分析法是一种基于时间响应的分析方法。

通过对系统输入信号和输出信号的时序数据进行处理，可以得到系统的动态特性参数。
