第3章线性系统的时域分析法3.1复习笔记本章考点：二阶欠阻尼系统动态性能指标，系统稳定性分析（劳斯判据、赫尔维茨判据），稳态误差计算。
一、系统时间响应的性能指标1．典型输入信号控制系统中常用的一些基本输入信号如表3-1-1所示。
表3-1-1控制系统典型输入信号2．动态性能与稳态性能（1）动态性能指标t r——上升时间，h（t）从终值10%上升到终值90%所用的时间，有时也取t＝0第一次上升到终值的时间（对有振荡的系统）；t p——峰值时间，响应超过中值到达第一个峰值的时间；t s——调节时间，进入误差带且不超出误差带的最短时间；σ%——超调量，()()%100%()p c t c c σ-∞=⨯∞（2）稳态性能稳态误差e ss 是系统控制精度或抗扰动能力的一种度量，是指t→∞时，输出量与期望输出的偏差。
二、一阶系统的时域分析1．一阶系统的数学模型一阶系统的传递函数为：()1()1C s R s Ts +＝2．一阶系统的时间响应一阶系统对典型输入信号的时间响应如表3-1-2所示。
表3-1-2一阶系统对典型输入信号的时间响应由表可知，线性定常系统的一个重要特性：系统对输入信号导数的响应，就等于系统对该输入信号响应的导数；或者，系统对输入信号积分的响应，就等于系统对该输入信号响应的积分，而积分常数由零输出初始条件确定。
三、二阶系统的时域分析1．二阶系统的数学模型二阶系统的传递函数的标准形式为：222()()()2n n n C s s R s s s ωζωωΦ++＝＝其中，ωn 称为自然频率；ζ称为阻尼比。
2．欠阻尼二阶系统（重点）（1）当0＜ζ＜1时，为欠阻尼二阶系统，此时有一对共轭复根：21,2j 1n n s ζωωζ=-±-（2）单位阶跃响应()()d 211e sin 01n t c t t t ζωωβζ-=-+≥-式中，21arctanζβζ-=，或者β＝arccosζ，21dn ωωζ=-各性能指标如下：t r ＝（π－β）/ωd2ππ1p d n t ωωζ==-2π1%e100%ζζσ--=⨯3.5(0.05)s nt ζω=∆=4.4(0.02)s nt ζω=∆=3．临界阻尼二阶系统（1）当ζ＝1时，为临界阻尼二阶系统，此时s 1＝s 2＝－ωn 。

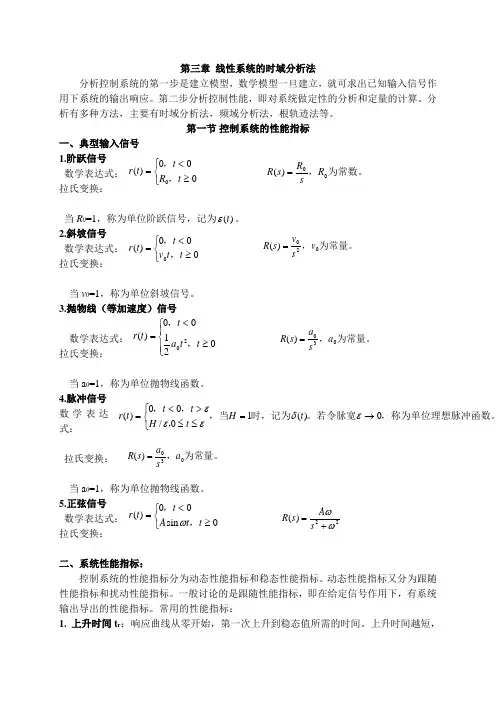

第三章 线性系统的时域分析法分析控制系统的第一步是建立模型，数学模型一旦建立，就可求出已知输入信号作用下系统的输出响应。
第二步分析控制性能，即对系统做定性的分析和定量的计算。
分析有多种方法，主要有时域分析法，频域分析法，根轨迹法等。
第一节 控制系统的性能指标一、典型输入信号1.阶跃信号 数学表达式： 拉氏变换：当R 0=1，称为单位阶跃信号，记为)(t ε。
2.斜坡信号 数学表达式： 拉氏变换：当v 0=1，称为单位斜坡信号。
3.抛物线（等加速度）信号数学表达式： 拉氏变换：当a 0=1，称为单位抛物线函数。
4.脉冲信号 数学表达式：拉氏变换：当a 0=1，称为单位抛物线函数。
5.正弦信号 数学表达式： 拉氏变换：二、系统性能指标：控制系统的性能指标分为动态性能指标和稳态性能指标。
动态性能指标又分为跟随性能指标和扰动性能指标。
一般讨论的是跟随性能指标，即在给定信号作用下，有系统输出导出的性能指标。
常用的性能指标：1. 上升时间t r ：响应曲线从零开始，第一次上升到稳态值所需的时间。
上升时间越短，⎩⎨⎧≥<=000)(0t R t t r ，，为常数。
，00)(R s R s R =为常量。
，020)(v s v s R =⎩⎨⎧≥<=000)(0t t v t t r ，，为常量。
，030)(a sa s R =⎪⎩⎪⎨⎧≥<=02100)(20t t a t t r ，，为常量。
，030)(a s a s R =数。
，称为单位理想脉冲函。
若令脉宽时，记为，当，，，0)(10/00)(→=⎩⎨⎧≤≤><=εδεεεt H t H t t t r 22)(ωω+=s A s R ⎩⎨⎧≥<=0sin 00)(t t A t t r ，，ω响应速度越快 。
2. 峰值时间tp ：响应曲线达到过调量的第一个峰值所需要的时间。
3. 调节时间t s ：响应曲线达到并永远保持在稳态值的误差范围内，即响应进入并保持在所需的误差带之内所需的时间。
自动控制实验一一阶系统的时域分析二阶系统的瞬态响应实验目的：1.了解一阶系统的时域分析方法。
2.掌握二阶系统的瞬态响应特性。
3.学习使用实验仪器进行实验操作。
实验仪器和材料：1.一台一阶系统实验装置。
2.一台二阶系统实验装置。
3.示波器、函数发生器等实验仪器。
实验原理：一阶系统的时域分析：一阶系统的传递函数形式为：G(s)=K/(Ts+1)，其中K为增益，T为系统的时间常数。
一阶系统的单位阶跃响应可以用下式表示：y(t)=K(1-e^(-t/T))，其中t为时间。
通过绘制单位阶跃响应曲线的方法可以得到一阶系统的时域参数。
二阶系统的瞬态响应：二阶系统的传递函数形式一般为：G(s) = K/(s^2 + 2ξωns +ωn^2)，其中K为增益，ξ为阻尼系数，ωn为自然频率。
二阶系统的单位阶跃响应可以用下式表示：y(t) = (1 - D)e^(-ξωnt)cos(ωnd(t - φ))，其中D为过渡过程的衰减因子，φ为过渡过程的相角。
实验步骤：一阶系统的时域分析：1.将一阶系统实验装置连接好，并接通电源。
2.设置函数发生器的输出信号为单位阶跃信号，并将函数发生器连接到一阶系统实验装置的输入端。
3.调节函数发生器的幅值和时间参数，使得单位阶跃信号满足实验要求。
4.将示波器的探头连接到一阶系统实验装置的输出端。
5.调节示波器的时间和幅值参数，观察并记录单位阶跃响应信号。
6.根据记录的单位阶跃响应信号，计算得到一阶系统的时域参数。
二阶系统的瞬态响应：1.将二阶系统实验装置连接好，并接通电源。
2.设置函数发生器的输出信号为单位阶跃信号，并将函数发生器连接到二阶系统实验装置的输入端。
3.调节函数发生器的幅值和时间参数，使得单位阶跃信号满足实验要求。
4.将示波器的探头连接到二阶系统实验装置的输出端。
5.调节示波器的时间和幅值参数，观察并记录单位阶跃响应信号。
6.根据记录的单位阶跃响应信号，计算得到二阶系统的瞬态响应特性，包括过渡过程的衰减因子和相角。
