回转窑单筒冷却机简介

回转密封的原理
回转密封是指回转窑、单筒冷却机及烘干机等设备中的附属产品，主要作用是保证设备在回转过程中不漏气、不漏灰。

其原理是利用密封圈唇口与轴颈之间的配合实现密封。

具体来说，在正常情况下，密封圈唇口的内径比轴颈的直径小，即使没有弹簧的缩紧，也会对轴颈外表面产生一定的轴向工作压力。

当轴转动时，在密封圈的唇口与轴颈之间会产生一条0.3-0.5mm宽的橡胶密封垫，在该环状橡胶密封垫内维持一层厚约0.002mm的油膜。

这层油膜使密封圈唇口与轴颈之间维持薄而均匀的油膜，是密封圈工作中的最佳状态。

在这种情况下，会出现极少量的液压油外渗，使唇口两侧的轴颈潮湿，这虽然在外观上会染尘，但却是密封圈工作中良好的标志，不能视为故障。

随着密封圈唇口的磨损，其内径越来越比轴颈的直径大，靠自紧弹簧的弹性不能对轴颈表面产生一定的工作压力，这时油膜变厚，液压油的泄漏会逐渐增加，导致密封失效。

回转密封的原理对于回转设备的正常运行至关重要，对于不同的应用场景和工况，需要选择合适的密封件和设计合理的密封结构，以确保设备的密封性能和可靠性。

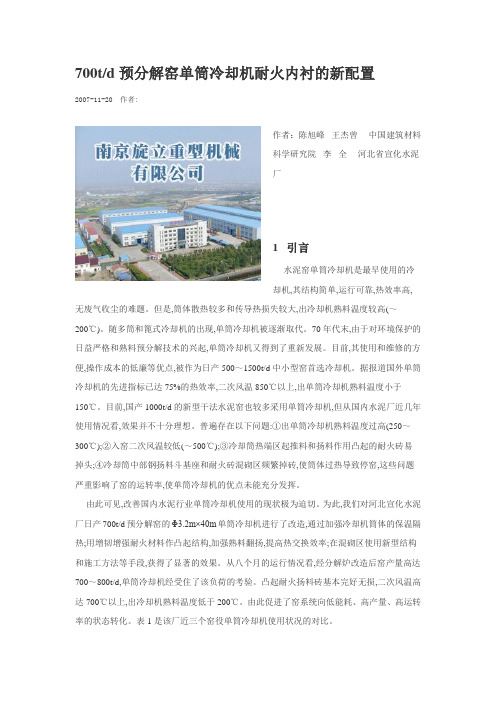

700t/d预分解窑单筒冷却机耐火内衬的新配置2007-11-20 作者:作者：陈旭峰王杰曾中国建筑材料科学研究院李全河北省宣化水泥厂1 引言水泥窑单筒冷却机是最早使用的冷却机,其结构简单,运行可靠,热效率高,无废气收尘的难题。

但是,筒体散热较多和传导热损失较大,出冷却机熟料温度较高(～200℃)。

随多筒和篦式冷却机的出现,单筒冷却机被逐渐取代。

70年代末,由于对环境保护的日益严格和熟料预分解技术的兴起,单筒冷却机又得到了重新发展。

目前,其使用和维修的方便,操作成本的低廉等优点,被作为日产500～1500t/d中小型窑首选冷却机。

据报道国外单筒冷却机的先进指标已达75%的热效率,二次风温850℃以上,出单筒冷却机熟料温度小于150℃。

目前,国产1000t/d的新型干法水泥窑也较多采用单筒冷却机,但从国内水泥厂近几年使用情况看,效果并不十分理想。

普遍存在以下问题:①出单筒冷却机熟料温度过高(250～300℃);②入窑二次风温较低(～500℃);③冷却筒热端区起推料和扬料作用凸起的耐火砖易掉头;④冷却筒中部钢扬料斗基座和耐火砖混砌区频繁掉砖,使筒体过热导致停窑,这些问题严重影响了窑的运转率,使单筒冷却机的优点未能充分发挥。

由此可见,改善国内水泥行业单筒冷却机使用的现状极为迫切。

为此,我们对河北宣化水泥厂日产700t/d预分解窑的Φ3.2m×40m单筒冷却机进行了改造,通过加强冷却机筒体的保温隔热;用增韧增强耐火材料作凸起结构,加强熟料翻扬,提高热交换效率;在混砌区使用新型结构和施工方法等手段,获得了显著的效果。

从八个月的运行情况看,经分解炉改造后窑产量高达700～800t/d,单筒冷却机经受住了该负荷的考验。

凸起耐火扬料砖基本完好无损,二次风温高达700℃以上,出冷却机熟料温度低于200℃。

由此促进了窑系统向低能耗、高产量、高运转率的状态转化。

表1是该厂近三个窑役单筒冷却机使用状况的对比。

回转窑回转窑简介：回转窑为稍微倾斜的卧式圆筒形焙烧炉，炉料一次装入，一边从旋转的炉壁下，一边搅拌最后从出料端排出。

回转窑是一个综合设备，具备多项功能。

一是物料输送设备，二是煅烧设备，三是传热设备。

回转窑的规格是用筒体的内经和长度表示的。

如Ø3.5m x 135m回转窑，表示筒体内径为3.5m，窑长度为135m。

回转窑结构：回转窑由筒体及窑衬、滚圈、支撑装置、传动装置、窑头罩、窑尾罩、燃烧器、热交换器及喂料设备等部分组成。

回转窑工作原理：燃料与一次空气由窑头喷入，燃烧后产生的热烟气在向窑尾运动的过程中，将热量传给物料,温度逐渐降低，最后由窑尾排出。

生料在向窑头运动的同时，温度逐渐升高，并进行一系列物理、化学反应，烧成熟料由窑头卸出，进入冷却机。

具体细节请咨询上海永先机械制造有限公司客服。

回转窑的操作：回转窑燃烧熟料的质量和产量，除与配料、设备等因素有关外，在相当大程度上取决于回转窑的看火操作与控制。

回转窑的操作一般包括：开窑、点火、挂窑皮、回转窑的正常操作及不正常操作。

详情咨询上海永先机械客服。

回转窑在冶金中的应用：回转窑生产能力大，机械化程度高，维护及操作简单，适用多种工业原料的烧结、焙烧、挥发、煅烧、离析等过程，因而被广泛用于冶金、水泥、耐火材料、化工等领域。

（1）铅锌挥发。

冶金过程中，将各种含铅锌及挥发性元素的渣料，如锌焙砂浸出残渣、铜、铅鼓风机的含锌炉渣，配以少量的还原剂进行还原挥发，最终以氧化物形态提取铅、锌。

（2）焙烧。

用于锌烟尘的二次脱硫焙烧、镍锍的二次焙烧，硫化铜精矿氧化焙烧、含硒阳极泥的硫酸化还原挥发焙烧、铅精矿电炉熔炼的制粒二次焙烧等。

（3）稀有元素的挥发富集。

用于处理竖罐炼锌的罐渣，也可用来处理氧化锌浸出残渣。

只要残渣中含碳量大于30%，即可不必添加还原剂，直接挥发、富集其中的铟、锗、镉等元素。

（4）氯化焙烧。

应用回转窑氯化焙烧的黄铁矿烧渣球团和难选锡中矿球团，以氯化物形态提取有色金属，最后产出球团渣，用于高炉炼铁。

单筒冷却机说明单筒冷却机别名滚筒冷却机或冷却机，用于复混肥生产，冷却一定温度和粒度的肥料，与干燥机配套使用。

可大大提高冷却速度，减轻劳动强度，提高产量。

进一步去除部分水分和降低复混肥的粒温。

单筒冷却机同时也可以用于其它粉状、粒状物料的冷却。

更是回转窑生产系统的主要配置设备之一，其结构简单，稳定性能好，运转可靠。

一、单筒冷却机适用于冷却从回转窑出来的熟料，同时又可将高温物料携带的大量热能棱空气吸收，使入窑的助燃空气预热到高温度，以强化煅烧，降低热耗，是回转窑的一种重要配套设备。

1、从回转窑出来的熟料（1000-1200℃）通过筒体回转带动物料与空气进行充分热交换，使物料冷却到200℃以下，同时提高熟料质量和易磨性。

将冷却物料后的空气全部入窑，作为二次循环空气，提高了窑的热效率。

2、单筒冷却机应用范围广泛，比如应用于白云石、高岭土、铝矾土、耐火炉料、水泥、石灰石、钛铁粉、矾矿、活性炭、焦碳、矿粉、氧化铝、氧化镁、氧化锌、特种水泥等行业。

3、单筒冷却机适用于冷却从回转窑出来的熟料，同时又可将高温物料携带的大量热能棱空气吸收，使入窑的助燃空气预热到高温度，以强化煅烧，降低热耗，是回转窑的一种重要配套设备。

4、单筒冷却机除操作简便，其在维修和保养方便都非常方便，因为都可从设备的侧边进行维护，节省时间，提高效率。

二、经过浓缩的物料与一定浓度的絮凝剂在静、动态混合器中充分混合以后，污泥中的微小固体颗粒聚凝成体积较大的絮状团块，同时分离出自由水，絮凝后的污泥被输送到浓缩重力脱水的滤带上，在重力的作用下自由水被分离，形成不流动状态的污泥，然后夹持在上下两条网带之间，经过楔形预压区、低压区和高压区由小到大的挤压力、剪切力作用下，逐步挤压污泥，以达到最大程度的泥、水分离，最后形成滤饼排出。

三、单筒冷却机布置在回转窑的下面，需要提高烧成车间基础的高度。

单筒冷却机的筒体直径一般为2.0~5.0m，长度为20~50m，长径比为10~12，斜度为3~4%。

回转窑简介回转窑是一种用于煅烧原料的旋转设备，是干法水泥生产线中最重要的设备之一。

它特别适用于长时间连续煅烧，从而使原料充分发生化学反应，生产出高质量的水泥熟料。

回转窑的结构由筒体、支撑装置、驱动装置、轴承装置、密封装置和热交换设备等组成。

筒体通常为钢筋混凝土结构，内壁以耐火砖砌筑，以耐高温、耐磨和耐腐蚀的材料制成。

支撑装置通过轴承将筒体与基础连接，使其可以稳固地旋转。

驱动装置一般采用电动机和齿轮箱组成的传动装置，传递动力给筒体，使其顺时针或逆时针旋转。

轴承装置用于支撑和转动筒体，通常由滚动轴承和滑动轴承组成。

密封装置用于防止高温烟气和粉尘外泄，保证生产环境的清洁和安全。

热交换设备则用于将回转窑排出的烟气进行热能回收和利用，提高能源利用效率。

在回转窑的工作过程中，原料从入口处进入筒体，并随着筒体的旋转逐渐向出口处移动。

在煅烧过程中，原料经历一系列的物理和化学变化，最终转化为水泥熟料。

整个过程可以分为干燥区、预热区、煅烧区和冷却区四个阶段。

在干燥区，由于回转窑内部温度较低，原料中的水分得以蒸发，从而使原料脱水。

在预热区，高温烟气进入回转窑与原料进行热交换，使其逐渐升温。

在煅烧区，原料达到足够高的温度，使其发生化学反应，生成水泥熟料的主要成分。

在冷却区，较低温度的烟气冷却熟料，使其从高温状态恢复到室温。

最后，熟料从出口处排出，经过破碎和磨煤机加工后成为水泥成品。

回转窑具有许多优点，使其成为水泥生产线中不可或缺的设备。

首先，由于回转窑的连续运转特性，可以实现高效的大规模生产，提高生产能力。

其次，由于回转窑具有较大的热容量，能够有效地利用各种燃料的热能，降低能源消耗。

再者，回转窑内部温度和气氛可以进行精确控制，从而保证了水泥熟料的质量和稳定性。

最后，由于回转窑的结构紧凑，占地面积相对较小，可以适应各种场地条件。

然而，回转窑也存在一些问题和挑战。

首先，由于回转窑内部温度很高，对设备材料和热工性能要求较高，增加了设备的制造难度和成本。

水泥制作工艺中用的到一些主要设备介绍一、石灰石破碎机：（图一所示）石灰石主要成分是碳酸钙（CaCO3）。

石灰和石灰石大量用做建筑材料，也是许多工业的重要原料。

专业生产厂家提供石灰石破碎机，在石灰石破碎机生产方面已经有多年的制造经验，目前已经成功用于多条石灰石生产线，有技术先进的破碎工程师，可以根据用户的要求设计成套的石灰石破碎系统，提供该系统的前期设计咨询，以及设计安装，和石灰石破碎系统系调试，试产，已及工人的培训一整套完善的售前，售中，售后流程.产品特点：该设备运行性能稳定可靠，工艺简化，结构简单，维修方便。

生产能力大，锤头使用寿命长。

广泛适用于花岗岩、玄武岩、石灰岩、河卵石、水泥熟料、石英石、铁矿石、铝矾土等多种矿物的细式破碎。

工作原理工作时，该机在电机的带动下，转子高速旋转，物料进入第一破碎腔破碎与转子上的板锤撞击破碎，然后进入第二细碎腔进行粉碎，最后从出料口排出。

工艺流程石灰石破碎系统系：粉碎法，系将含CaCO3在90%以上的白石用雷蒙磨或其它高压磨经粉碎、分级、分离，而制得的成品。

包装：塑料袋包装，每袋净重50公斤。

储运注意事项储存于干燥的库房中。

运输中防止袋破。

不得与液体酸类共储混运。

图一二、水泥窑系统（图二所示）（图二）水泥窑是水泥生产的主要设备，由生料烧成熟料的整个过程都在窑内完成，最简单的回转窑是干法中空窑。

生料粉由窑尾加入，煤粉用一次风由窑头喷入并在窑内燃烧，这里的火焰温度达1800—2000℃。

生料在窑内不断向窑头流动，湿度也逐渐升高，经过烘干、脱水、预热、分解，到1300°C左右时出现液相，在火焰下面升高到1450°C烧成熟料，然后冷却到1300~1100℃离开回转窑落入单筒冷却机，冷却到100—150℃左右卸到熟料输送机运至熟料破碎机，破碎后入库贮存。

三、回转窑系统：（图三所示）（图三）回转窑是由钢板卷制的圆筒，内砌耐火砖，由装车简体上的轮带和下面的托轮支承，用装在窑身上的大齿圈传动。

单筒冷却机的工作原理
单筒冷却机是一种工业设备，主要用于冷却热材料。

其工作原理主要基于热交换和材料的旋转。

当热材料进入冷却器时，它在一个旋转的圆筒内移动。

这个圆筒是略微倾斜的，并且随着圆筒的旋转，材料被带到较高的位置，然后通过引力作用向下流动。

在这个过程中，冷却空气被引入圆筒，与材料逆流接触，将材料中的热量带走。

为了提高冷却效率，筒体内壁通常配有抄板，这些抄板的作用是将材料分散开来，使其更好地与冷却空气接触，从而增加材料与气流的接触面，提高冷却效率。

冷却器中的冷却材料最终会通过出料设备流出，进入下一道生产工序。

这种设备广泛应用于各种工业生产中，如水泥、陶瓷、钢铁等，用于将高温材料冷却到所需的加工温度。

以上信息仅供参考，建议查阅单筒冷却机使用说明书或咨询专业人士了解具体信息。

3×36米单筒冷却机技术参数一、概述本文档旨在详细介绍3×36米单筒冷却机的技术参数。

该冷却机是一种高效、节能的设备，广泛应用于电力、化工、冶金、建材等行业，为各种工艺流程提供优质的冷却解决方案。

二、主要技术参数1. 冷却面积：3×36米，总计108平方米。

2. 冷却方式：单筒式，采用先进的间接冷却技术。

3. 冷却介质：可采用水、空气或其他合适的冷却介质，具体根据用户需求定制。

4. 冷却效率：在标准工况下，冷却效率可达90%以上。

5. 设备材质：主体部分采用优质碳钢或不锈钢制造，具有良好的耐腐蚀性和长寿命。

6. 驱动方式：采用电动驱动，配备高性能电机和减速机，确保设备稳定运行。

7. 控制系统：采用先进的PLC控制系统，实现设备的自动化运行和远程监控。

8. 安全保护：设备配备多重安全保护装置，确保设备在异常情况下自动停机并报警。

三、辅助设备参数1. 冷却水泵：流量、扬程根据冷却面积和冷却介质确定，确保冷却水循环畅通。

2. 风机：选用低噪音、高效率的风机，提供稳定的空气流量，以满足冷却需求。

3. 电加热器：根据用户需求可选配，用于在低温环境下提高冷却介质温度。

4. 过滤器：用于过滤冷却介质中的杂质，保证设备长期稳定运行。

四、运行环境要求1. 温度范围：适用于-10℃~40℃的环境温度。

2. 相对湿度：不大于90%（无凝露）。

3. 海拔高度：不超过1000米。

4. 供电电源：三相五线制，380V±10%，50Hz±2%。

五、安装与调试1. 设备安装：请在专业技术人员的指导下进行设备安装，确保设备安装水平、稳固。

2. 调试运行：设备安装完成后，需进行空载试运行和负载试运行，确保设备正常运行后方可投入生产使用。

3. 维护保养：定期对设备进行维护保养，包括清洗冷却介质系统、检查电机和减速机等关键部件的运行状况等，以延长设备使用寿命和保持高效运行。

六、质量保证与售后服务1. 质量保证：我们承诺提供的3×36米单筒冷却机严格按照国家相关标准和行业规范进行设计和制造，确保产品质量可靠。
