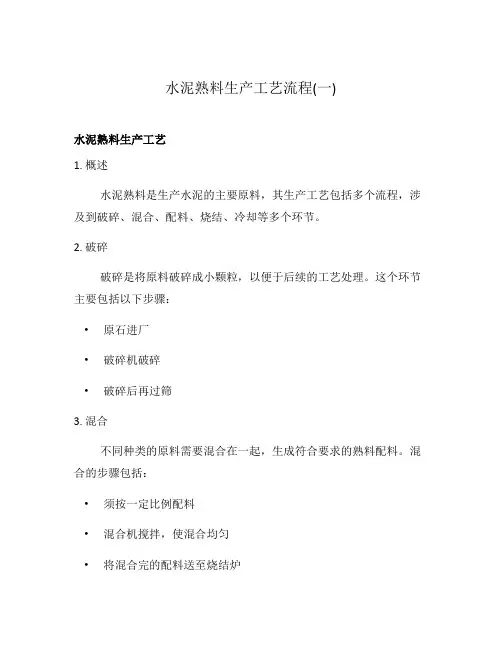

水泥熟料生产工艺流程(一)水泥熟料生产工艺1. 概述水泥熟料是生产水泥的主要原料，其生产工艺包括多个流程，涉及到破碎、混合、配料、烧结、冷却等多个环节。
2. 破碎破碎是将原料破碎成小颗粒，以便于后续的工艺处理。
这个环节主要包括以下步骤：•原石进厂•破碎机破碎•破碎后再过筛3. 混合不同种类的原料需要混合在一起，生成符合要求的熟料配料。
混合的步骤包括：•须按一定比例配料•混合机搅拌，使混合均匀•将混合完的配料送至烧结炉4. 配料配料是指按照熟料成分要求将各种配料分别称量并混合在一起，常用的配料有石灰石、黏土、铁矿石等，其步骤包括：•确定熟料成分要求•仓库里先把需要的原料装进坡底下的斗•电子秤称重•直接美穗机料仓添加各组分原料•变频机调节5. 烧结烧结是指将配合均匀的生料进入烧结炉，按一定的烧成温度和时间进行物理变化，使其变为操作性能稳定、化学成份和物理性能达到工艺要求的熟料。
烧结步骤主要包括以下几个过程：1.送进烧结炉2.炉内高温烧结3.熟料的成型4.把烧后的熟料送到冷却系统6. 冷却烧结完的熟料需要进行冷却，以保证熟料质量。
熟料冷却步骤主要包括以下几个过程：•熟料经回转窑进入烟气冷却器冷却•熟料在冷却器中加水淬火•熟料冷却后送入仓库存放针对水泥熟料生产工艺，以上就是主要的流程。
随着技术的不断发展，可能会有所变化，但总体上仍然会遵循这些步骤进行生产。
7. 最终品质检验水泥熟料生产完毕后，需要进行最终品质检验，以确保其符合工业标准和客户需求。
最终品质检验主要包括以下几个方面：•成分分析：检测熟料的主要成分，如CaO、SiO2、Al2O3、Fe2O3、SO3、MgO等；•物理性能测试：对熟料的物理性能进行测试，如熟料比表面积、压缩强度、细度等；•着色指标检测：检测熟料着色指标，确保其颜色符合要求；•水泥标号检测：检测熟料中的硅酸盐含量，以确定其水泥标号。
8. 结束语水泥熟料生产工艺是一个复杂而重要的过程。
水泥回转窑的工作原理和结构介绍水泥回转窑是水泥生产过程中的重要设备，它通过高温处理原料，在窑内进行物理化学反应，最终产生水泥熟料。
本文将详细介绍水泥回转窑的工作原理和结构。
工作原理水泥回转窑的工作原理如下： 1. 原料进料：原料（如石灰石、粉煤灰、铁矿石等）通过进料设备进入水泥回转窑。
2. 升温区：原料在水泥回转窑中自上而下地流动，经过升温区。
升温区内通常有燃料和燃烧空气，通过燃烧将原料加热到1500°C以上。
3. 煅烧区：在煅烧区，原料经过高温处理，发生物理化学反应，形成水泥熟料。
这个过程主要是熟化石灰石中的矿物，如石英，形成熟料矿物等。
4. 冷却区：煅烧后的水泥熟料通过冷却区进行冷却，以降低其温度，准备进入下一个工艺环节。
5. 出料：冷却后的水泥熟料从水泥回转窑的出料口流出，再经过破碎、磨粉等工序，最终制成水泥产品。
结构水泥回转窑主要由以下几个部分构成： 1. 窑筒：水泥回转窑的主体部分，通常为圆柱形。
窑筒由耐高温材料制成，以抵御高温和腐蚀。
2. 转子：位于窑筒内部并固定在回转窑的轴上，通过驱动装置带动窑筒转动。
转子通常由多个钢制齿轮组成，以确保窑筒的稳定转动。
3. 辊轮：固定在窑筒外侧，起到支撑窑筒和转子的作用。
辊轮通常由钢制制成，具有一定的承重能力。
4. 驱动装置：用于带动转子和窑筒的转动。
驱动装置通常由电机、减速器和联轴器等组成。
5. 进料装置：用于将原料输送到水泥回转窑中。
进料装置通常包括给料斗、螺旋输送机等设备。
6. 出料装置：用于将冷却后的水泥熟料从水泥回转窑中排出。
出料装置通常包括排料板、出料斗等设备。
水泥回转窑的优势水泥回转窑具有以下优势： 1. 高效性：水泥回转窑具有较大的传热面积和高温区的维持时间，能够高效地将原料加热到所需的温度。
2. 灵活性：水泥回转窑可以通过调整进料量、进料位置和窑转速来控制生产过程，以适应不同的原料和生产要求。
3. 稳定性：水泥回转窑具有良好的稳定性和可靠性，可以连续稳定地生产高质量的水泥熟料。

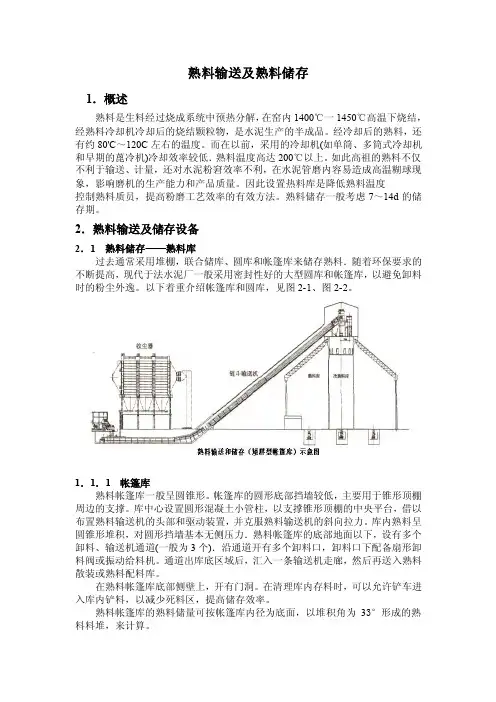

熟料输送及熟料储存1．概述熟料是生料经过烧成系统中预热分解，在窑内1400℃一1450℃高温下烧结，经熟料冷却机冷却后的烧结颗粒物，是水泥生产的半成品。
经冷却后的熟料，还有约80'C～120C左右的温度。
而在以前，采用的冷却机(如单筒、多筒式冷却机和早期的蓖冷机)冷却效率较低．熟料温度高达200℃以上。
如此高祖的熟料不仅不利于输送、计量，还对水泥粉窘效率不利，在水泥管磨内容易造成高温糊球现象，影响磨机的生产能力和产品质量。
因此设置热料库是降低熟料温度控制熟料质员，提高粉磨工艺效率的有效方法。
熟料储存一般考虑7～14d的储存期。
2．熟料输送及储存设备2．1 熟料储存——熟料库过去通常采用堆棚，联合储库、圆库和帐篷库来储存熟料．随着环保要求的不断提高，现代于法水泥厂一般采用密封性好的大型圆库和帐篷库，以避免卸料时的粉尘外逸。
以下着重介绍帐篷库和圆库，见图2-1、图2-2。
1．1．1 帐篷库熟料帐篷库一般呈圆锥形。
帐篷库的圆形底部挡墙较低，主要用于锥形顶棚周边的支撑。
库中心设置圆形混凝土小管柱，以支撑锥形顶棚的中央平台，借以布置熟料输送机的头部和驱动装置，并克服熟料输送机的斜向拉力。
库内熟料呈圆锥形堆积，对圆形挡墙基本无侧压力．熟料帐篷库的底部地面以下，设有多个卸料、输送机通道(一般为3个)．沿通道开有多个卸料口，卸料口下配备扇形卸料阀或振动给料机。
通道出库底区域后，汇入一条输送机走廊，然后再送入熟料散装或熟料配料库。
在熟料帐篷库底部侧壁上，开有门洞。
在清理库内存料时，可以允许铲车进入库内铲料，以减少死料区，提高储存效率。
熟料帐篷库的熟料储量可按帐篷库内径为底面，以堆积角为33°形成的熟料料堆，来计算。
熟料帐篷库的优点是热料冷却快，效果好，多点卸料时对熟料有一定的均化作用，可适应各种地摹，土建投资低。
其缺点是占地面积过大。
如一个直径60m 的帐篷库．其堆高约为19.5m，最大储量为26650t，熟料对库内地面的平均压力仅为93kPa。
熟料为何需急冷，有何作用？1．熟料冷却过程及目的熟料烧结过程完成之后，C3S 的生成反应结束，熟料从烧成温度开始下降至常温，熔体晶化、凝固，熟料颗粒结构形成，并伴随熟料矿物相变的过程称为熟料的冷却。
熟料的冷却是熟料烧中一系列物理化学变化过程之一，冷却的目的在于：改善熟料质量与易磨性；降低熟料温度，便于熟料的运输、储存和粉磨；部分回收熟料出窑带走的热量，预热二次、三次空气，从而降低熟料热耗，提高热利用率。
2．熟料冷却速率对熟料质量的影响熟料冷却的速率影响着熟料的矿物组成、结构以及易磨性。
冷却速率不同，所得到的熟料矿物组成与性能也会不同。
当熟料缓慢地冷却时，熟料熔体中的离子扩散足以保证固液相间反应充分进行(即平衡冷却)，熟料中的所有成分几乎都形成晶体并促使熟料晶体长大，部分矿物晶体顺利进行相变。
当熟料冷却速率很快(即急冷或称淬冷)时，在高温下形成的熟料熔体来不及结晶而冷却成玻璃相，并且因急冷阻止了晶体的长大与相变。
实验研究表明，当以4～5℃/min的缓慢降温速率对熟料冷却时，熟料中的C3A、C4AF呈结晶态，MgO形成晶体尺寸可达60μm的方镁石。
如果把含1% 30～6060μm方镁石晶体的水泥与含4%5μm方镁石的水泥分别在压蒸釜中试验，可发现它们呈现的膨胀率相近，即方镁石晶体大小影响水泥的安定性。
更为值得注意的是，缓慢冷却条件下，C3S在1250℃以下易分解成C2S和二次游离氧化钙，结果是降低水硬性，当伴随有还原气氛时，上述分解过程加速；而β-C2S也易转化成γ-C2S，最终造成熟料粉化并降低水硬性。
如果以18～20℃/min的急速降温速率对熟料进行冷却，则可以发现上述C3S的分解、C2S的转化、过大的方镁石晶体及全部的C3A和C4AF结晶态不复存在，即急速降温(急冷)优于缓慢冷却(慢冷)。
3．急冷对改善熟料质量的作用①防止或减少C3S的分解当急速冷却时，温度迅速从烧成温度开始下降并越过C3S的分解温度，使C3S来不及分解而呈介稳状态保存下来，避免或减少了因C3S分解成C2S和二次游离CaO而使水硬性降低的可能性。

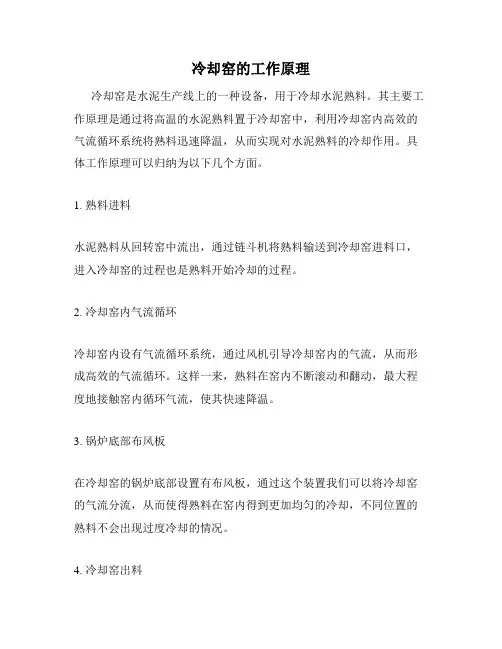

冷却窑的工作原理
冷却窑是水泥生产线上的一种设备，用于冷却水泥熟料。
其主要工作原理是通过将高温的水泥熟料置于冷却窑中，利用冷却窑内高效的气流循环系统将熟料迅速降温，从而实现对水泥熟料的冷却作用。
具体工作原理可以归纳为以下几个方面。
1. 熟料进料
水泥熟料从回转窑中流出，通过链斗机将熟料输送到冷却窑进料口，进入冷却窑的过程也是熟料开始冷却的过程。
2. 冷却窑内气流循环
冷却窑内设有气流循环系统，通过风机引导冷却窑内的气流，从而形成高效的气流循环。
这样一来，熟料在窑内不断滚动和翻动，最大程度地接触窑内循环气流，使其快速降温。
3. 锅炉底部布风板
在冷却窑的锅炉底部设置有布风板，通过这个装置我们可以将冷却窑的气流分流，从而使得熟料在窑内得到更加均匀的冷却，不同位置的熟料不会出现过度冷却的情况。
4. 冷却窑出料
经过冷却窑内高效的冷却作用后，水泥熟料流向窑尾，并通过出料口被输送到下一工段。
在冷却窑出料口，安装有过热风冷器，用于将一部分熟料余热回收，保证后续工序的高效运行。
总的来说，冷却窑是水泥生产线上不可或缺的一种设备，它通过高效的气流循环系统，将高温的水泥熟料迅速冷却，从而保证了水泥生产过程中的安全和高效。

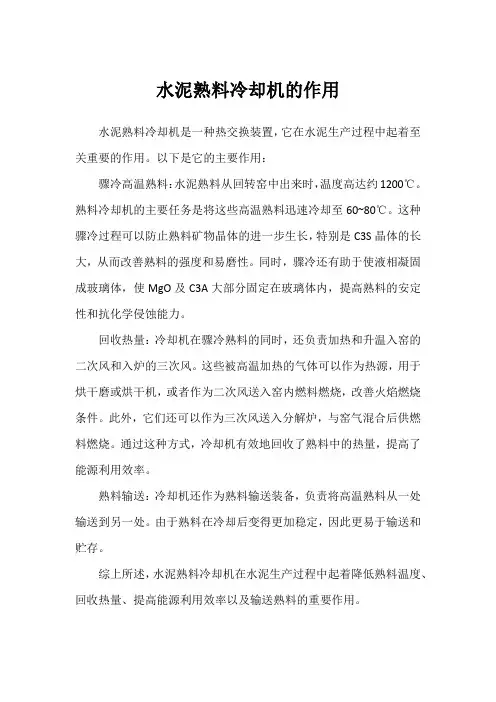

水泥熟料冷却机的作用
水泥熟料冷却机是一种热交换装置，它在水泥生产过程中起着至关重要的作用。
以下是它的主要作用：
骤冷高温熟料：水泥熟料从回转窑中出来时，温度高达约1200℃。
熟料冷却机的主要任务是将这些高温熟料迅速冷却至60~80℃。
这种骤冷过程可以防止熟料矿物晶体的进一步生长，特别是C3S晶体的长大，从而改善熟料的强度和易磨性。
同时，骤冷还有助于使液相凝固成玻璃体，使MgO及C3A大部分固定在玻璃体内，提高熟料的安定性和抗化学侵蚀能力。
回收热量：冷却机在骤冷熟料的同时，还负责加热和升温入窑的二次风和入炉的三次风。
这些被高温加热的气体可以作为热源，用于烘干磨或烘干机，或者作为二次风送入窑内燃料燃烧，改善火焰燃烧条件。
此外，它们还可以作为三次风送入分解炉，与窑气混合后供燃料燃烧。
通过这种方式，冷却机有效地回收了熟料中的热量，提高了能源利用效率。
熟料输送：冷却机还作为熟料输送装备，负责将高温熟料从一处输送到另一处。
由于熟料在冷却后变得更加稳定，因此更易于输送和贮存。
综上所述，水泥熟料冷却机在水泥生产过程中起着降低熟料温度、回收热量、提高能源利用效率以及输送熟料的重要作用。

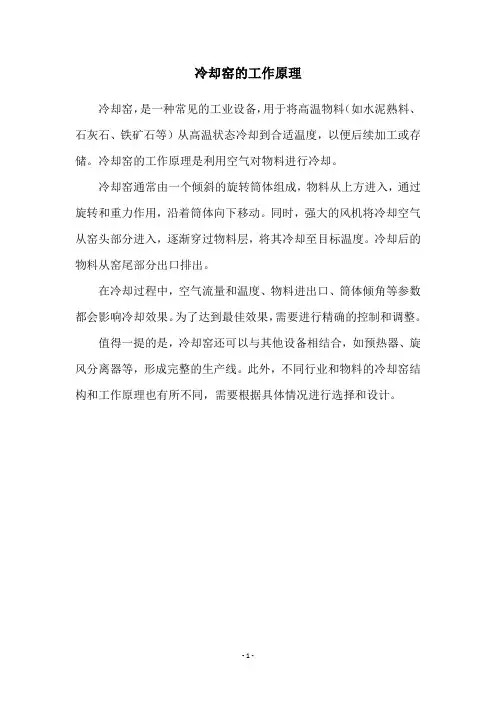

冷却窑的工作原理
冷却窑，是一种常见的工业设备，用于将高温物料（如水泥熟料、石灰石、铁矿石等）从高温状态冷却到合适温度，以便后续加工或存储。
冷却窑的工作原理是利用空气对物料进行冷却。
冷却窑通常由一个倾斜的旋转筒体组成，物料从上方进入，通过旋转和重力作用，沿着筒体向下移动。
同时，强大的风机将冷却空气从窑头部分进入，逐渐穿过物料层，将其冷却至目标温度。
冷却后的物料从窑尾部分出口排出。
在冷却过程中，空气流量和温度、物料进出口、筒体倾角等参数都会影响冷却效果。
为了达到最佳效果，需要进行精确的控制和调整。
值得一提的是，冷却窑还可以与其他设备相结合，如预热器、旋风分离器等，形成完整的生产线。
此外，不同行业和物料的冷却窑结构和工作原理也有所不同，需要根据具体情况进行选择和设计。
- 1 -。

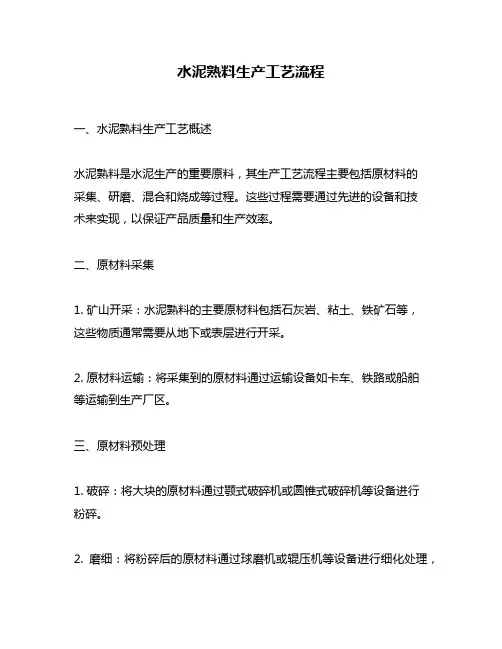

水泥熟料生产工艺流程一、水泥熟料生产工艺概述水泥熟料是水泥生产的重要原料，其生产工艺流程主要包括原材料的采集、研磨、混合和烧成等过程。
这些过程需要通过先进的设备和技术来实现，以保证产品质量和生产效率。
二、原材料采集1. 矿山开采：水泥熟料的主要原材料包括石灰岩、粘土、铁矿石等，这些物质通常需要从地下或表层进行开采。
2. 原材料运输：将采集到的原材料通过运输设备如卡车、铁路或船舶等运输到生产厂区。
三、原材料预处理1. 破碎：将大块的原材料通过颚式破碎机或圆锥式破碎机等设备进行粉碎。
2. 磨细：将粉碎后的原材料通过球磨机或辊压机等设备进行细化处理，以便于后续混合使用。
四、混合制备1. 原材料称量：将不同种类的原材料按比例称量，并送入混合机中进行混合。
2. 水泥熟料制备：将混合好的原材料送入旋转窑中进行烧结，烧结后产生的水泥熟料通过冷却机进行冷却处理。
五、旋转窑烧成1. 窑头预热：将原材料送入旋转窑头部分，利用高温气体对原材料进行预热处理。
2. 窑体烧成：将预热后的原材料沿着旋转窑逐渐下降，经过高温气体的作用逐步变成水泥熟料。
3. 窑尾冷却：将生产出来的水泥熟料通过冷却机进行冷却处理，并通过输送设备运输到储存区域。
六、水泥生产1. 水泥制备：将水泥熟料与适量的石膏等辅助材料混合后，在球磨机等设备中进行细化处理，制成水泥。
2. 包装和储存：将制成的水泥通过包装设备包装，并存放在仓库中等待出售或使用。
七、环保措施1. 除尘设备：在生产过程中，通过安装除尘设备如电除尘器、袋式除尘器等，减少粉尘排放对环境的污染。
2. 废气处理：通过烟气脱硝、烟气脱硫等技术，降低烟气中的有害物质浓度，保护环境。
3. 节能减排：采用节能技术如余热回收、高效节能设备等，降低生产过程中的能耗和废气排放量。
八、总结水泥熟料生产工艺流程是一个复杂而又关键的过程，需要通过科学的管理和先进的技术设备来实现。
同时，在生产过程中应该注重环保和节能减排措施的实施，以保护环境和可持续发展。
