SEL保护简易操作说明书SEL-311C 110KV线路距离保护311事件类型在“Event:”区表示的是故障类型。
下表列出了可能的事件类型和其说明。
注意所对应的事件报告触发条件。
Table 0.1: SEL-311事件类型如果故障定位器操作成功,Table 0.1中故障类型AG到CAG仅仅出现在“Event:”区。
如果操作不成功,仅仅显示TRIP或ER。
信号继电器在TRIP的上升沿报告信号。
信号包括:ZONE /LEVEL 1 –4、TIME、COMM、SOTF和51。
如果报告中没有TRIP的上升沿,信号区为空。
TIME信号LED是当整定值FAULT已经动作置位3周波后的跳闸上升沿点亮。
COMM信号LED在继电器字位TRIP的上升沿点亮。
.SOTF信号LED在TRIP继电器字位的上升沿点亮。
如果重合闸继电器停用(投入整定值E79 = N或79OI1 = 0),所有设备79(重合闸继电器)的信号LED熄灭。
如果是反时限过电流元件(51PT, 51GT或51QT)导致的跳闸,51信号LED在跳闸的上升沿点亮。
如果是由保护元件导致的跳闸,并且故障涉及到A相,那么“A” (A相)信号LED在跳闸上升沿点亮(B和C信号LED也类似)。
如果是由接地距离或零序接地过电流元件产生的跳闸或已经启动并开始计时跳闸,G信号LED在跳闸上升沿时点亮。
段指示LED在故障期间点亮指示最小的段数(M1P, M2P, M3P, M4P, Z1G, Z2G, Z3G, Z4G, 67G1, 67G2, 67G3, 67G4, 67Q1, 67Q2, 67Q3, 67Q4)。
信号复归/信号灯测试前面板按钮当按下信号复归/信号灯测试前面板按钮:•所有前面板LED点亮1秒钟。
所有自保持的信号LED都熄灭(解锁)。
Table 0.2: SEL-311C继电器前面板LED信号灯定义大多数按钮具有双重功能。
主功能首先被选择(例如,METER按钮)。
SEL-351方向过电流继电器重合闸继电器故障定位器使用手册1998年5月8日SCHWEITZER ENGINEERING LABORATORIES, INC.2350 NE HOPKINS COURTPULLMAN, WA USA 99163-5603TEL:(509)332-1890 FAX:(509)334-8280本中文翻译本手册是在英文版的SEL-321-5使用手册(1998年5月29日)基础上翻译而成,作为中国用户的使用参考。
使用手册含义的准确性以SEL公司出版的英文版使用手册为准。
本使用手册涉及的所有软件版本、系统接线图、继电器命令控制字和继电器报文均受到美国版权法律和国际间协议条款的保护。
保留所有的版权。
本手册涉及的软件不可以被复制、改变、分离或反演设计,而且也不可以向第三者提供。
SELogic是SEL公司的注册商标,不准翻录。
目录第一部分:简介和特性................................................................................ 1-1 SEL-351继电器型号 ....................................................................................................................... 1-1使用手册章节概述........................................................................................................................... 1-2 应用................................................................................................................................................... 1-4 硬件连接特性................................................................................................................................... 1-5 通讯连接........................................................................................................................................... 1-8 基本特性........................................................................................................................................... 1-9 信号处理参数.......................................................................................................................... 1-11 保护元件整定范围和精度...................................................................................................... 1-11 瞬时/定时限过流元件...................................................................................................... 1-11 反时限过流元件............................................................................................................... 1-11 低电压(27)/过电压(59)元件 ............................................................................................ 1-12 同期检测元件................................................................................................................... 1-12 低频/高频元件......................................................................................................................... 1-12 计时器...................................................................................................................................... 1-12 变电站电源电压监视.............................................................................................................. 1-12 表计精度.................................................................................................................................. 1-12 功率元件精度.......................................................................................................................... 1-13表格表格1.1:SEL-351继电器型号 ..................................................................................................... 1-1图形图1.1:SEL-351继电器在电力系统中的应用 ............................................................................. 1-4 图1.2:SEL-351继电器输入、输出和通讯串口(型号0351xM)........................................... 1-5 图1.3:SEL-351继电器的输入、输出和通讯串口(型号0351x0,0351x1和0351xJ;型号0351x1和0351xJ具有附加I/O板-见下图)................................................................................ 1-6 图1.4:SEL-351继电器附加I/O板(型号0351x1和0351xJ;主板显示在上图)................ 1-7 图1.5:SEL-351继电器通讯连接举例 ......................................................................................... 1-8第一部分:简介和特性本部分包括下面的SEL-351继电器概述:SEL-351继电器型号使用手册章节应用硬件连接特性通讯连接基本特性SEL-351继电器型号本使用手册包括下面的SEL-351继电器型号:表格1.1:SEL-351继电器型号型号来自SEL-351继电器定货信息清单。

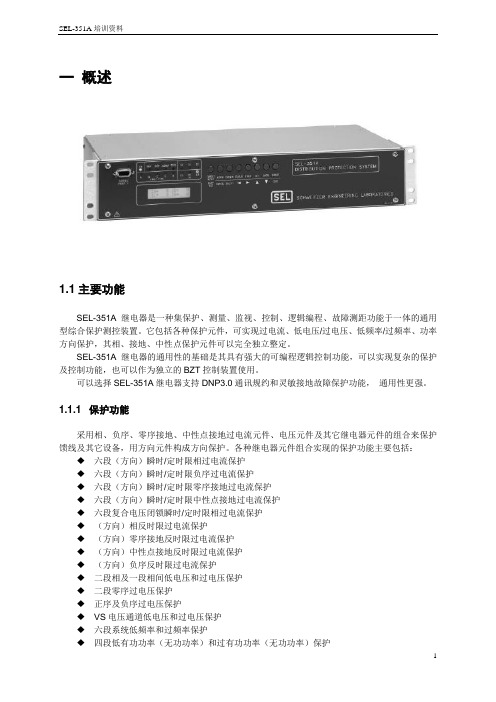

一概述1.1主要功能SEL-351A继电器是一种集保护、测量、监视、控制、逻辑编程、故障测距功能于一体的通用型综合保护测控装置。
它包括各种保护元件,可实现过电流、低电压/过电压、低频率/过频率、功率方向保护,其相、接地、中性点保护元件可以完全独立整定。
SEL-351A继电器的通用性的基础是其具有强大的可编程逻辑控制功能,可以实现复杂的保护及控制功能,也可以作为独立的BZT控制装置使用。
可以选择SEL-351A继电器支持DNP3.0通讯规约和灵敏接地故障保护功能,通用性更强。
1.1.1 保护功能采用相、负序、零序接地、中性点接地过电流元件、电压元件及其它继电器元件的组合来保护馈线及其它设备,用方向元件构成方向保护。
各种继电器元件组合实现的保护功能主要包括:◆六段(方向)瞬时/定时限相过电流保护◆六段(方向)瞬时/定时限负序过电流保护◆六段(方向)瞬时/定时限零序接地过电流保护◆六段(方向)瞬时/定时限中性点接地过电流保护◆六段复合电压闭锁瞬时/定时限相过电流保护◆(方向)相反时限过电流保护◆(方向)零序接地反时限过电流保护◆(方向)中性点接地反时限过电流保护◆(方向)负序反时限过电流保护◆二段相及一段相间低电压和过电压保护◆二段零序过电压保护◆正序及负序过电压保护◆VS电压通道低电压和过电压保护◆六段系统低频率和过频率保护◆四段低有功功率(无功功率)和过有功功率(无功功率)保护◆同期检查闭锁保护1.1.2 监视和测量◆利用继电器记录的断路器分断信息可制定断路器的维护计划◆直流电源监视可向运行人员发出变电站直流电源故障告警◆交流三相电量测量功能包括瞬时量测量、需求量测量、电度量测量、最大最小值记录◆事件报告和顺序事件记录1.1.3重合闸控制最少的控制开关和接线简化了二次控制回路,重合闸次数可达到四次,重合闸的启动和闭锁可满足不同的运行方式,可选择检无压、检同期、不检定三种重合闸方式。
1.1.4 故障测距可有效地提供信息并协助检修人员快速解决线路问题,快速恢复供电。
SEL351A面板指示灯按钮操作说明1.电源指示灯:-绿色灯亮表示设备已经接通电源并正常工作。
-如果该指示灯不亮,检查电源连接是否正确,确认电源是否正常。
2.通信指示灯:-绿色灯亮表示设备正在通信,并且连接正常。
-如果该指示灯不亮,检查通信连接是否正常,确认通信线路是否故障。
3.故障指示灯:-红色灯亮表示设备存在故障。
-如果该指示灯亮起,需要查看设备故障报警信息,针对报警信息进行故障排查和处理。
4.接地指示灯:-绿色灯亮表示设备接地正常。
-如果该指示灯不亮,需要检查设备接地线路是否良好连接,确保设备安全运行。
5.模拟输入指示灯:-当设备接收到模拟输入信号时,指示灯会闪烁。
-如果该指示灯不亮或不闪烁,需要检查模拟输入信号是否正常,及时排查原因。
6.数字输入指示灯:-当设备接收到数字输入信号时,指示灯会亮起。
-如果该指示灯不亮,需要检查数字输入信号是否正常,确认信号源是否正常工作。
7.工作按钮:-用于切换设备的工作状态。
-按下该按钮并保持3秒钟,设备将进入工作状态。
-在应用程序正常关闭后,按下该按钮并保持3秒钟,设备将进入待机状态。
8.复位按钮:-用于将设备恢复到出厂设置。
-按下该按钮并保持5秒钟,设备将返回出厂设置,所有用户配置将被删除,请谨慎操作。
9.报警按钮:-用于确认设备报警信息或取消报警状态。
-当设备报警时,指示灯闪烁,按下该按钮确认报警,设备将停止报警状态。
-在设备处于报警状态时,按下该按钮并保持3秒钟,设备将复位并取消报警状态。
10.加载按钮:-用于加载预设参数文件。
-按下该按钮并进入设置菜单,选择加载预设参数文件的选项,按下加载按钮确认加载。
总结:SEL351A面板上的指示灯和按钮提供了设备状态和操作的反馈信息,用户可通过这些指示灯和按钮来监控设备的工作状态、故障报警以及操作设备的功能。
正确使用和操作这些指示灯和按钮,有助于确保设备的正常工作和安全运行。
SEL351A保护设备面板按键意义与使用SEL-351A保护设备面板上的按键具有不同的意义和用途。
以下是对每个按键的解释和使用说明:1. 预置键(Preset):该按键用于选择和设置保护设备的预置参数。
通过按下预置键,可以进入预置菜单,然后使用其他按键来调整和配置预置参数。
2. 选择键(Select):选择键用于选择不同的菜单或参数。
每次按下选择键,屏幕上显示的参数将逐个切换,以便用户选择需要更改或查看的参数。
3. 水平键(Horizontal):水平键用于调整和设置屏幕上的参数数值。
通过按下水平键,可以在不同的范围内调整参数数值。
4. 垂直键(Vertical):垂直键用于在屏幕显示上下滚动或调整参数。
通过按下垂直键,可以在菜单选项之间滚动,并选择需要更改或查看的参数。
5. 稳定键(Stable):稳定键用于稳定显示屏幕上的参数值。
通过按下稳定键,可以锁定参数值以进行更好的观察。
6. 复位键(Reset):复位键用于恢复保护设备的默认设置。
当需要重新配置或重置设备时,可以按下复位键。
7. 开/关键(On/Off):开/关键用于打开或关闭保护设备的运行状态。
按下此键后,设备将开始或停止监测和保护电力系统。
8. 打印键(Print):打印键用于将屏幕上的参数和数据打印出来。
按下此键后,将触发设备与打印机之间的通信,并将参数和数据发送到打印机进行打印。
9. 退出键(Exit):退出键用于退出当前菜单或参数设置。
按下此键后,将返回上一级菜单或回到主界面。
10. 确定键(Enter):确定键用于确认所做的更改或设置。
通过按下确定键,将保存设备的参数设置并应用于实际运行。
以上是SEL-351A保护设备面板上的按键意义和使用说明。
根据不同的操作需求,可以灵活使用这些按键来进行设备的设置、调整、查看和打印。
SEL继电器使用说明一:面板布置及其说明:←初级功能←二次功能INST 瞬时跳闸DIFFERENTIAL 差动跳闸87-1 差动元件1(A相)跳闸87-2 差动元件2(B相)跳闸87-3 差动元件3(C相)跳闸FAULT TYPE 故障相别A A相故障B B相故障C C相故障N 计算另序过流跳闸(接地故障)OVERCURRENT 过流保护跳闸50 定时限过流跳闸51 反时限过流跳闸W1 绕组1过流跳闸W2 绕组2过流跳闸W3 绕组3过流跳闸W4 绕组4过流跳闸3):多功能按键说明:**初级功能:首次按下该按钮时的功能TARGET RESET信号灯复归、测试信号灯LAMP TESTMETER 查看表计量EVENTS 查看历史事件报告STA TUS 查看继电器内部状态OTHER 显示其他信息量SET 整定值设置CNTRL 本地控制操作GROUP 当前整定组查看**二次功能:第二次按下该按钮时的功能CANCEL 撤销当前操作SELECT 确认当前操作←光标左移→光标右移↑光标上移↓光标下移EXIT 返回初始状态←初级功能←二次功能INST 瞬时跳闸COMM 纵联保护(带通信通道)跳闸SOTF 后加速跳闸50 定时限过流跳闸51 反时限过流跳闸81 低周波跳闸FAULT TYPE 故障相别A A相故障B B相故障C C相故障G 计算另序过流跳闸(接地故障)N 中性线另序过流跳闸(接地故障)79 重合闸RS 重合闸在复归(准备)状态CY 重合闸在进行周期中LO 重合闸在闭锁状态3):多功能按键说明:**初级功能:首次按下该按钮时的功能TARGET RESET信号灯复归、测试信号灯LAMP TESTMETER 查看表计量EVENTS 查看历史事件报告STATUS 查看继电器内部状态OTHER 显示其他信息量SET 整定值设置CNTRL 本地控制操作GROUP 当前整定组查看**二次功能:第二次按下该按钮时的功能CANCEL 撤销当前操作SELECT 确认当前操作←光标左移→光标右移↑光标上移↓光标下移EXIT 返回初始状态←初级功能←二次功能INST 瞬时跳闸A A相故障B B相故障C C相故障N 中性线另序过流跳闸(接地故障)RS 重合闸在复归(准备)状态LO 重合闸在闭锁状态3):多功能按键说明:**初级功能:首次按下该按钮时的功能TARGET RESET信号灯复归、测试信号灯LAMP TESTMETER 查看表计量EVENTS 查看历史事件报告STA TUS 查看继电器内部状态OTHER 显示其他信息量SET 整定值设置CNTRL 本地控制操作EXIT 返回初始状态**二次功能:第二次按下该按钮时的功能CANCEL 撤销当前操作SELECT 确认当前操作←光标左移→光标右移↑光标上移↓光标下移二:SEL继电器使用说明:1:面板按钮的使用说明:1):LED信号灯的复归及测试:当按下信号灯复归、测试按钮时:①所有前面板的LED点亮1秒,②所有自保持的信号LED(除79重合LED和EN电源LED)被熄灭(解除)。
目录第三部分:过电流、电压、同期检测、频率和功率元件 .............................. 3-1瞬时/定时限过电流元件.................................................................................................................. 3-1 相瞬时/定时限过电流元件....................................................................................................... 3-1 整定范围............................................................................................................................. 3-1 精度..................................................................................................................................... 3-1 动作行为............................................................................................................................. 3-3 方向控制选项..................................................................................................................... 3-4 控制..................................................................................................................................... 3-5 复合单相瞬时过电流元件................................................................................................. 3-5 动作和复归时间曲线......................................................................................................... 3-6 相间瞬时过电流元件................................................................................................................ 3-6 整定范围............................................................................................................................. 3-6 精度..................................................................................................................................... 3-7 动作行为............................................................................................................................. 3-7 动作和复归曲线................................................................................................................. 3-7 中性点接地瞬时/定时限过电流元件....................................................................................... 3-7 整定范围........................................................................................................................... 3-10 精度................................................................................................................................... 3-10 动作和返回时间曲线....................................................................................................... 3-10 零序接地瞬时/定时限过电流元件......................................................................................... 3-10 整定范围........................................................................................................................... 3-12 精度................................................................................................................................... 3-12 动作和复归时间曲线....................................................................................................... 3-12 负序瞬时/定时限过电流元件................................................................................................. 3-12 整定范围........................................................................................................................... 3-12 精度................................................................................................................................... 3-13 动作和复归时间曲线....................................................................................................... 3-13 反时限过电流元件......................................................................................................................... 3-15 相反时限过电流元件.............................................................................................................. 3-15 整定范围(51PT元件举例) ......................................................................................... 3-15 精度................................................................................................................................... 3-16 逻辑输出(51PT元件举例) ......................................................................................... 3-16 控制开关动作行为(51PT元件举例) ......................................................................... 3-16 控制开关闭合................................................................................................................... 3-16 控制开关打开................................................................................................................... 3-17 逻辑点TCP的控制 ......................................................................................................... 3-17 方向控制选项................................................................................................................... 3-17 控制................................................................................................................................... 3-17 复归计时细则(51PT元件举例) ................................................................................. 3-18 整定值51PRS=Y ............................................................................................................. 3-18 整定值51PRS=N ............................................................................................................. 3-18 单相反时限过电流元件的动作行为(51AT、51BT、51CT) ................................... 3-18 中性点接地反时限过电流元件.............................................................................................. 3-20整定范围........................................................................................................................... 3-21 精度................................................................................................................................... 3-21 零序接地反时限过电流元件.................................................................................................. 3-21 整定范围........................................................................................................................... 3-22 精度................................................................................................................................... 3-22 负序反时限过电流元件.......................................................................................................... 3-22 整定范围........................................................................................................................... 3-23 精度................................................................................................................................... 3-23 电压元件......................................................................................................................................... 3-24 电压量值.................................................................................................................................. 3-24 电压元件整定值...................................................................................................................... 3-24 精度................................................................................................................................... 3-29 电压元件动作行为.................................................................................................................. 3-29 低电压元件动作行为举例............................................................................................... 3-29 过电压元件动作行为举例............................................................................................... 3-30 用于POTT逻辑的电压元件.................................................................................................. 3-30 同期检测元件................................................................................................................................. 3-30 同期检测元件整定值.............................................................................................................. 3-31 精度................................................................................................................................... 3-31 同期检测元件电压输入.......................................................................................................... 3-33 系统频率由电压输入VA(或VAB对于三角形)和VS决定................................... 3-34 同期检测元件的动作行为...................................................................................................... 3-34 电压窗口........................................................................................................................... 3-34 电压窗口元件的其它用途............................................................................................... 3-34 闭锁同期检测的条件....................................................................................................... 3-34 转差频率计算器............................................................................................................... 3-35 角度差计算器................................................................................................................... 3-35 电压Vp和Vs是“静态的”.......................................................................................... 3-35 电压Vp和Vs是“滑动的”.......................................................................................... 3-35 角度差举例(电压Vp和Vs是“滑动的”).............................................................. 3-36 同期检测元件输出........................................................................................................... 3-37 电压Vp和Vs是“静态的”.......................................................................................... 3-37 电压Vp和Vs是“滑动的”.......................................................................................... 3-37 自动重合闸和手动重合闸的同期检测应用.......................................................................... 3-38 频率元件......................................................................................................................................... 3-38 频率元件整定值...................................................................................................................... 3-38 精度................................................................................................................................... 3-40 产生过频和低频元件....................................................................................................... 3-40 过频元件........................................................................................................................... 3-40 低频元件........................................................................................................................... 3-40 频率元件动作行为.................................................................................................................. 3-40 过频元件动作行为........................................................................................................... 3-41 低频元件动作行为........................................................................................................... 3-41 频率元件电压控制........................................................................................................... 3-41 低电压元件27B81的其它用途 ...................................................................................... 3-41 频率元件的使用...................................................................................................................... 3-41功率元件(仅仅适用于版本2以上的固件)............................................................................. 3-41 功率元件整定值...................................................................................................................... 3-42 精度.......................................................................................................................................... 3-42 功率元件逻辑操作.................................................................................................................. 3-42 功率元件应用-电容器组的VAR控制 .................................................................................. 3-45表格表格3.2:相反时限过电流元件(最大相)整定值................................................................... 3-15 表格3.3:相反时限过电流元件(最大相)逻辑输出............................................................... 3-16 表格3.4:中性点接地反时限过电流元件整定值....................................................................... 3-21 表格3.5:零序接地反时限过电流元件整定值........................................................................... 3-22 表格3.6:负序反时限过电流元件整定值................................................................................... 3-23 表格3.7:电压元件使用的电压量............................................................................................... 3-24 表格3.8:电压元件整定值和整定范围(星型连接电压)....................................................... 3-24 表格3.9:电压元件整定值和整定范围(三角形连接电压)................................................... 3-25 表格3.10:同期检测元件整定值和整定范围............................................................................. 3-31 表格3.11:频率元件整定值和整定范围..................................................................................... 3-40 表格3.12:功率元件整定值和整定值范围................................................................................. 3-42图形图3.1:1到4段相瞬时过电流元件 .............................................................................................. 3-2 图3.2:5到6段相瞬时过电流元件 .............................................................................................. 3-3 图3.3:1到4相瞬时/定时限过电流元件(具有方向控制选项)............................................. 3-4 图3.4:复合单相瞬时过电流元件................................................................................................. 3-5 图3.5:SEL-351继电器无方向瞬时过电流元件动作时间曲线 ................................................. 3-6 图3.6:SEL-351继电器无方向瞬时过电流元件复归时间曲线 ................................................. 3-6 图3.7:1到4段相间瞬时过电流元件 .......................................................................................... 3-8 图3.8:1到4段中性点接地瞬时/定时限过电流元件(具有方向控制选项)......................... 3-9 图3.9:5到6段中性点接地瞬时/定时限过电流元件............................................................... 3-10 图3.10:1到4段零序接地瞬时/定时限过电流元件(具有方向控制选项)......................... 3-11 图3.11:5到6段零序接地瞬时/定时限过电流元件................................................................. 3-12 图3.12:1到4段负序瞬时/定时限过电流元件(具有方向控制选项)................................. 3-14 图3.13:5到6段负序瞬时/定时限过电流元件......................................................................... 3-14 图3.14:相反时限过电流元件51PT(具有方向控制选项)................................................... 3-16 图3.15:A相反时限过电流元件51AT(具有方向选项)....................................................... 3-19 图3.16:B相反时限过电流元件51BT(具有方向选项) ....................................................... 3-19 图3.17:C相反时限过电流元件51CT(具有方向选项) ....................................................... 3-20 图3.18:中性点接地反时限过电流元件51NT(具有方向选项) .......................................... 3-20 图3.19:零序接地反时限过电流元件51GT(具有方向控制选项) ...................................... 3-22 图3.20:负序反时限过电流元件51QT(具有方向控制选项) .............................................. 3-23 图3.21:单相和三相电压元件(星型连接电压)..................................................................... 3-26 图3.22:相间和序电压元件(星型连接电压)......................................................................... 3-27 图3.23:相间电压元件(三角形连接电压)............................................................................. 3-28 图3.24:序电压元件(三角形连接电压)................................................................................. 3-29图3.25:通道VS电压元件(星型或三角形连接电压).......................................................... 3-29 图3.26:同期检测电压窗口和转差频率元件............................................................................. 3-32 图3.27:同期检测元件................................................................................................................. 3-33 图3.28:经过断路器合闸时间补偿的Vp和Vs间角度差(举例中fp<fs,Vp为参照量).3-36 图3.29:用于频率元件的低电压闭锁......................................................................................... 3-38 图3.30:1到6段频率元件 .......................................................................................................... 3-39 图3.31:功率元件逻辑(+VARS举例)................................................................................... 3-43 图3.32:功率元件在有功/无功功率平面中的操作.................................................................... 3-44 图3.33:SEL-351(B)继电器提供9600kVAR电容器组的VAR控制 ................................. 3-45 图3.34:用于切换9600kVAR电容器组投入和退出控制的每单元整定值限制 .................... 3-46第三部分:过电流、电压、同期检测、频率和功率元件瞬时/定时限过电流元件相瞬时/定时限过电流元件共有四段相瞬时/定时限过电流元件。
前言本书主要讲述以下程序的基本操作方法。
①单轴的移动②3轴的同時移动③重复移动④移动中的暂时停止⑤根据输入信号的ON/OFF,轴移动的有効/无効⑥轴移动完了后开启输出信号⑦设定区域输出注意由于在实际操作中会会使用到电气,具有一定的危险性,所以请遵守以下注意事项。
・接线时一定要听从讲师的指挥,在他说「请将电源接头接入电源插座。
」之前,请绝对不要给任何机器接上电源。
・如不听从讲师的指示随意操作,机械手可能会做预想以外的动作,这是非常危险的,所以请一定遵照讲师的指示一步一步,老老实实的操作。
目录1.绝对归零(X-SEL) (3)2.试运行(运行程序例) (3)3.输入位置数据 (3)4.制作运转程序 (12)5.输出区域信号 (35)1.绝对归零(DS3轴)如是DS3轴的话,请根据X-SEL J/K型号的说明书进行绝对归零。
在这个操作之后即使是关闭电源的重启也无须再作绝对归零。
由于TT是增量样式,虽然无需做绝对归零,但程序须要在开始时做原点恢复。
之后只要不关闭电源,原点恢复就只须做此一次就行。
2.试运行(运行程序例)(1)请将切换程序的数据开关拨到「01」位置。
(2)然后将功能按钮(开始按钮)拨到ON。
(3)可以认为驱动轴已经开始进行画图。
TT的话,用切换程序的数据开关来指定程序No。
,使程序在开始按钮拨到ON时就能实行。
【DS3轴】(1)将I/O检验速断开关的「IN7」拨到ON。
(2)再将速断开关的「IN0」拨到ON。
(3)可以认为驱动轴已经开始进行画图。
X-SEL的话,可以从外部指定程序No。
,使开始信号一输入程序就能实行。
(出厂时的标准设定)※速断开关「IN7」为选择程序No.键,速断开关「IN0」为信号开始键。
3.输入位置数据(1)输入位置数据。
请双击(鼠标左键)「位置」(2)请在[位置No.选择]对话框跳出来后左击「OK」。
*在对话框中可以选择希望表示的位置范围。
(3)跳出[位置数据编辑]画面。
目录一.继电器介绍、定货选型和安装 (3)1.介绍 (3)2. 定货选型 (11)3.继电器安装 (15)二.继电器元件与功能 (17)三.面板按钮操作 (17)1.概述 (17)2.通过前面板修改显示定值 (20)3.通过前面板观察继电器内部字位 (22)4.通过前面板在液晶中显示表计数据 (22)5.通过前面板在液晶中显示事故报告摘要 (23)6.初始状态下的液晶显示 (23)7.改变当前运行定值组 (23)8.前面板上其它功能键 (24)四.串口通信和命令 (24)1.串口通信 (24)2.串口命令 (25)3.SEL-351继电器串口命令摘要 (27)BRE命令(断路器监视数据) (27)COMM命令(通讯数据) (28)DAT命令(查看/改变日期) (29)EVE命令(事件) (30)GRO命令(显示运行整定值组号) (30)HIS命令(事件摘要/历史) (30)IRI命令(与IRIG-B时间码同步) (31)LDP命令(负荷存档报告) (31)MET命令(表计数据) (31)MET k-瞬时量表计 (31)MET E-能量表计 (33)MET E-能量表计 (34)QUI命令(退出命令处理层) (34)SER命令(顺序事件记录器报告) (34)SHO命令(显示/查看整定值) (35)STA命令(继电器自检状态) (38)STA命令行和列定义 (39)TAR命令(显示继电器元件状态) (40)继电器字位(用于SELogic控制方程) (41)TIM命令(查看/改变时间) (43)TRI命令(触发事件报告) (44)命令处理层B命令 (44)BRE n命令(预载/复归断路器损耗) (44)CLO命令(闭合断路器) (45)GRO n命令(改变运行整定值组) (45)OPE命令(打开断路器) (46)PUL命令(脉冲输出接点) (46)命令处理层2命令 (47)CON命令(控制远方位) (47)COP m n命令(拷贝整定值组) (47)LOO命令(闭环检测) (47)PAS命令(查看/改变口令) (48)SET命令(改变整定值) (49)五.跳闸和信号逻辑 (49)附录A. 整定单附录B. 继电器保护逻辑一.继电器介绍、定货选型和安装1.介绍主要特性和优点SEL-351继电器是一种集保护、监视、控制和故障定位于一体的保护装置。
它的保护功能包括过电流、低电压/过电压、低频率/过频率,另外还有相、接地、中性点保护以及方向元件。
其中还有完整的一套增强型自动化功能,可以为断路器保护和控制操作提供更节省费用的配置。
前面板显示、DNP3.0通讯规约以及灵敏接地故障保护作为选项提供用户选择。
•过电流保护采用相、负序、零序接地以及中性点接地过电流元件的组合来保护馈线及其它设备,同时还可受方向控制。
•监视和表计利用断路器分断信息可制定断路器的维护计划;可向运行人员发出变电站直流电源问题告警;内置的表计功能可减少计量电表的开支。
•重合闸控制最少的控制开关和接线。
可选同期或电压检测重合闸。
•故障定位器可有效地提供信息并协助检修人员快速解决线路问题,快速恢复供电。
•自动化每种保护功能都具有16个元件:需要可选前面板LCD和按钮的本地控制及显示、远方控制、自保持控制。
SEL-351继电器型号本使用手册包括下面的SEL-351继电器型号:表格1.1:SEL-351继电器型号图1.1继电器外观图图1.2继电器前面板图P ROTE CTION AND AUTOM ATION SYSTE MSCHWE ITZE R E NGINE E RING LABORATORIE SZONE/LEVELRECLOSER PORT FSERIAL 9121G B C AFAULT TYPEEN COMM TRIP TIME SOTFRS 43LAMP TESTSE L-351ATARGETLO51RESETP ROTE CTION AND AUTOM ATION SYSTE MSCHWE ITZE R E NGINE E RING LABORATORIE SZONE/LEVELRECLOSER PORT FSERIAL9121G C B AFAULT TYPEEN COMM TRIP TIME SOTFRS GROUPLAMPSELECTCANCEL TESTEVENTS 43TARGETMETER RESETSTATUSOTHERCNTRL SETEXITSE L-351ALO51(屏架安装继电器,型号0351A00H-具有以及没有LCD)图1.6:SEL-351继电器前后面板图(型号0351xT)图1.7:SEL-351继电器前后面板图(型号0351x0)图1.8:SEL-351继电器前后面板图-型号0351x1后面板以及型号0351x1前面板(水平)2.定货选型SEL-351-OT,-1T,-2T,-3T,-4T(标配12个输出量,8个输入量,接插式连接器):**=2 or more option codes per line are grouped and must be entered together.SEL-351-5,-6,-7(标配8个输出量,6个输入量,螺丝端子排):**=2 or more option codes per line are grouped and must be entered together.SEL-351-0,-1,-2,-3,-4(标配8个输出量,6个输入量,螺丝端子排):**=2 or more option codes per line are grouped and must be entered together.SEL-351A(标配8个输出量,6个输入量,螺丝端子排):**=2 or more option codes per line are grouped and must be entered together.3. 继电器安装图1.9:SEL-351继电器尺寸、面板开孔和钻孔图螺钉可用来紧固屏面安装继电器的盖板,屏面安装继电器是从屏前插入,从屏后紧固。
图1.9给出的屏柜安装继电器机箱尺寸同样适用于屏面安装继电器(柜和屏安装继电器的区别仅仅在于前面板-继电器机箱是相同的)。
机箱具体尺寸如下:机箱深度: 8.00” (203.2 mm)突出深度: 0.80” (20.3 mm)机箱宽度: 17.45” (443.3 mm)机箱高度: 3.47” (88.1 mm)屏面安装继电器前面突出0.35” (8.9 mm),这与柜面安装继电器有所区别。
如图1.10所示,屏面安装继电器前面盖板的深度必须要能够容纳继电器的任何屏面开孔。
二.继电器元件与功能●可选的、独立的过流元件➢四段可选方向相过流元件➢四段可选方向相间过流元件➢四段可选零序方向过流元件➢四段可选负序方向过流元件➢相、零序、负序反时限过流元件●可选的、独立的电压元件➢两段相低电压、两段相过电压元件➢相间低电压及相间过电压元件各一段➢零序过电压两段➢正序过电压及负序过电压元件各一段●其他保护功能➢四次重合闸➢六轮频率元件➢两个同期元件➢电压断线闭锁元件➢故障测距功能●特有的测量及监视功能➢电压/电流的幅值及角度➢三相及各项的有功、无功和功率因素➢可进行有方向判别的有功及无功电度➢频率及站用直流电压监视➢断路器触头损耗监视三.面板按钮操作1.概述注意图3.1中大多数按钮都具有双重功能(初级/次级)。
首先选择初级功能(例如,METER按钮)。
在选择了初级功能键后,然后就开始操作于按钮的次级功能(CANCEL、SELECT、左右箭头、上下箭头、EXIT)。
例如,在按下METER按钮后,上下箭头用来滚动前面板表计显示屏。
当当前选择功能可执行。
图3.1:SEL-351继电器前面板按钮-概述初级功能键注意在图3.2和图3.3中,前面板初级功能键对应的串行口命令-都得到相同的信息或执行相同的功能。
某些前面板初级功能键不具备等同的串行口命令。
它们将在下面的前面板界面独有功能中讨论。
图3.2:SEL-351继电器前面板按钮-初级功能键前面板口令保护参考图3.3底部关于命令处理层B和2口令的注释。
数字位。
使用上下箭头来改变数字。
按SELECT按钮来选中正确的命令处理层B或2的口令。
工厂默认口令为:命令处理层工厂默认口令1 OTTERB EDITH2TAIL图3.3:SEL-351继电器前面板按钮-初级功能键(续)次级功能键初级功能键被选中后(见图3.2和图3.3),按钮转到次级功能键操作(见图3.4)。
使用左右箭头移动下划线来选择需要的功能。
然后按SELECT按钮来选中此功能。
按SELECT 按钮来选中/投入整定值。
按CANCEL 按钮来终止整定值改变过程并且返回到前面的显示。
按EXIT 按钮可返回到默认显示并再次激活初级按钮功能(见图3.2和图3.3)。
图3.4:SEL-351继电器前面板按钮-次级功能键2. 通过前面板修改显示定值按下前面板的“SET ”按钮,显示如下:➢GROUP:整定六组定值➢GLOBAL:整定全局(公共)定值➢PORT:整定串口规约设置➢PASS:口令的整定●光标移到GROUP时按“SELECT”键,显示:●按“SELECT”确认,显示:●光标可在SET和SHOW中移动➢SET:修改定值➢SHOW:显示定值●光标移到SHOW时按“SELECT”键,将会显示第一项定值:●用↑↓键可以逐项显示定值:●按“CANCEL”键,可以返回上一级菜单●光标移到SET时按“SELECT”键,显示密码输入窗口:●用←→↑↓键逐项输入密码“TAIL”●密码输入后,按“SELECT”确认,将会显示第一项定值:●翻到需要修改的定值项,按“SELECT”键,将会出现该定值的修改窗口:●用←→键移动光标至需要修改的字符,用↑↓键修改该字符●按“SELECT”确认,并自动跳到下一项定值●逐项修改所有的定值后,按CANCEL或EXIT键将会出现如下窗口●选择“Yes”,将会保存所作的修改,如选择“No”,将会放弃所做的修改,保留原定值●按“CANCEL”键逐级返回根状态●也可按“EXIT”键直接返回到根状态●修改及显示“GLOBAL”定值、“PORT”定值及“PASS”密码的方法与上述过程相同3. 通过前面板观察继电器内部字位●在初始状态下,按下“OTHER”键,显示:➢79:显示重合计数器数据➢BKR_MON:显示断路器监视器数据(跳闸,分断电流,损耗)➢LCD:通过“SELECT”键在闭锁和解锁循环显示之间进行切换●移动光标至“TAR”,按确认➢所显示的是SEL-351的字位表的0行已置为一的字位,对应于此时面板信号灯的情况➢用↑↓键可以逐行翻看0~56行的字位,此时面板灯对应于所显示的字位,如字位为1,则会显示相应的字位名,同时对应位置的面板灯会亮●按“CANCEL”键返回上一级菜单●移动光标至“DA TE”,可以修改和显示日期●移动光标至“TIME”,可以修改和显示时间●移动光标至“79”,可以显示重合闸的设置和运行情况4. 通过前面板在液晶中显示表计数据●在初始状态下,按下“METER”按钮,显示:●2画面中显示的是各项电流实时的有效值●此画面下按↑↓←→中任一键,进入如下画面:➢ ENERGY :电量值➢ MAX/MIN :电流最大最小值 ➢ DEMAND :需量值● 移动光标至“INST ”确认,将会显示电流IA 、IB 、IC 、IG 、V A 、VB 、VC 、VS 等电流、电压量的有效值及对应的角度,用↑↓键进行翻阅5. 通过前面板在液晶中显示事故报告摘要● 在初始状态下,按“EVENT/SELECT ”键,显示➢ 画面显示用↑↓键选择一个事故报告,用←→键选择该事故报告中的数据 ➢ 该画面停留数秒后自动进入第一个事故报告● 一个事故报告分成8个分画面,分别显示该事故的发生时间、事故记录的起动量、故障定位、当前运行的定值组、电流IA 、IB 、IC 、IN 、IG 、3I2 ● 最多可记录29个事故报告,保存在非丢失性内存中 ● 事故报告可记录15个周波或30周波6. 初始状态下的液晶显示● 初始状态下,液晶屏幕轮换显示如下画面➢ “79 DISABLED ”表示重合闸退出,如重合闸投入,将会显示“79 ENABLED ” ➢ “BREAKER OPEN ”表示断路器处于断开位置,如开关合闸,则会显示“BREAKER CLOSE ” ➢ 第二画面显示电流的有效值➢第三画面表示按“CNTRL ”键可进行当地控制7. 改变当前运行定值组●在初始状态下,按“GROUP ”键,显示●光标移到“Change”按“SELECT”键,显示密码输入窗口:●用←→↑↓键逐项输入密码“TAIL”●密码输入后,按“SELECT”确认,将会显示:●通过↑↓键选择组号,可将当前运行定值组改为选定的定值组8. 前面板上其它功能键●“TARGET RESET/LAMP TEST”键,用于信号复归及信号灯的实验●“STA TUS/←”键,在初始状态下按下此键,可以查看装置的版本号、序列号及装置的自检情况,在菜单下用于移动光标●“CNTRL/↓”键,在初始状态下当地控制用,此功能工程中一般不用●“EXIT”键,在菜单状态下,按下此键将返回至初始状态四.串口通信和命令1.串口通信可连接串行口到计算机用于本地通讯或连接到调制解调器用于远方通讯。
