玻璃密度测定沉浮比较法

船用舷窗和矩形窗钢化安全玻璃非破坏性强度试验冲压法GB 3385-821 对象和使用范围本标准为执行ISO1095的舷窗玻璃和ISO3254的矩形窗玻璃规定了钢化安全玻璃非破坏性强度试验方法。

2 引用标准ISO 48硫化橡胶硬度测定法〔硬度为30~85IRHD〕ISO 1095 船用舷窗钢化安全玻璃ISO 3254 船用矩形窗钢化安全玻璃3 试验装置试验装置如图1所示的适当型式：a、A型：用于公称尺寸等于和大于250mm的舷窗玻璃和各种尺寸的矩形窗玻璃。

b、B型：用于公称尺寸200mm的舷窗玻璃。

建筑玻璃可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有关窗玻璃参数的测定GB/T 2680-94本标准参照采用国际标准ISO 9050-1990? 建筑玻璃——可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有关窗玻璃参数的测定?1 主题内容与适用范围本标准规定了建筑玻璃可见光透射〔反射〕比、太阳光直接透射〔反射、吸收〕比、太阳能总透射比、紫外线透射〔反射〕比、半球辐射率和遮蔽系数的测定条件和计算公式。

2 测定条件2.1 试样2.1.1 一般建筑玻璃和单层窗玻璃构件的试样，均采用同材质玻璃的切片。

钠钙硅硼玻璃化分析方法GB/T 1549-94Methods of chemical analysis of Sada-lime-alumina and borosilicate glass1 主题内容与适用范围本标准规定了钠钙硅铝硼玻璃的化学分析方法。

本标准适用于钠钙硅铝硼玻璃如中碱玻璃、无碱玻璃及类似组成玻璃的化学分析。

2 引用标准GB 1347 钠钙硅玻璃化学分析方法3 一般规定3.1 对同一测定对象，有些规定了不同的测定方法，可根据实际情况任选一种。

有争议时，以I法为仲裁法。

3.2 化学分析用的天平应准确至0.0001g；天平与砝码应定期进行检定。

“ 恒重〞系指连续两次称重之差不大于0.0002g。

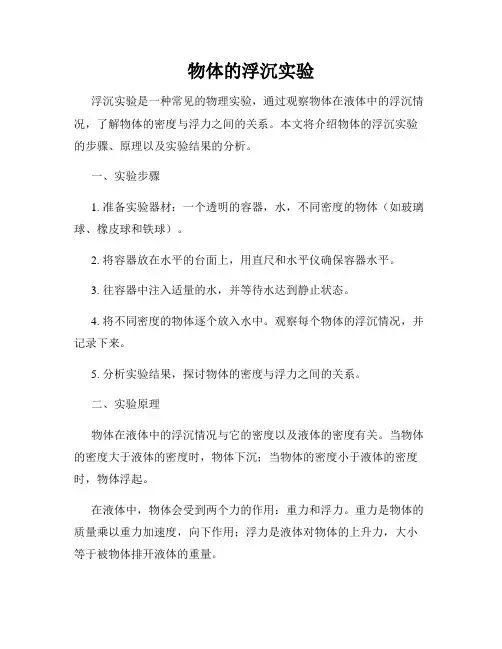

物体的浮沉实验浮沉实验是一种常见的物理实验，通过观察物体在液体中的浮沉情况，了解物体的密度与浮力之间的关系。

本文将介绍物体的浮沉实验的步骤、原理以及实验结果的分析。

一、实验步骤1. 准备实验器材：一个透明的容器，水，不同密度的物体（如玻璃球、橡皮球和铁球）。

2. 将容器放在水平的台面上，用直尺和水平仪确保容器水平。

3. 往容器中注入适量的水，并等待水达到静止状态。

4. 将不同密度的物体逐个放入水中。

观察每个物体的浮沉情况，并记录下来。

5. 分析实验结果，探讨物体的密度与浮力之间的关系。

二、实验原理物体在液体中的浮沉情况与它的密度以及液体的密度有关。

当物体的密度大于液体的密度时，物体下沉；当物体的密度小于液体的密度时，物体浮起。

在液体中，物体会受到两个力的作用：重力和浮力。

重力是物体的质量乘以重力加速度，向下作用；浮力是液体对物体的上升力，大小等于被物体排开液体的重量。

根据阿基米德原理，物体在液体中受到的浮力等于它排开的液体的重量。

如果物体的密度大于液体的密度，它排开的液体的重量小于物体自身的重力，物体下沉；如果物体的密度小于液体的密度，它排开的液体的重量大于物体自身的重力，物体浮起。

三、实验结果与分析在进行浮沉实验时，我们使用了不同密度的物体（玻璃球、橡皮球和铁球）。

根据实验结果，我们观察到以下现象：1. 玻璃球：玻璃球密度较大，大于水的密度，因此玻璃球在水中下沉。

2. 橡皮球：橡皮球密度较小，小于水的密度，因此橡皮球在水中浮起。

3. 铁球：铁球密度略大于水的密度，因此铁球在水中下沉，但下沉速度较慢。

通过这些实验结果，我们可以得出以下结论：1. 所有物体在液体中的浮沉情况与物体的密度有关。

2. 当物体的密度大于液体的密度时，物体下沉；当物体的密度小于液体的密度时，物体浮起。

3. 浮力是液体对物体的上升力，大小等于被物体排开液体的重量。

总结：浮沉实验是通过观察物体在液体中的浮沉情况，来了解物体的密度与浮力之间的关系。

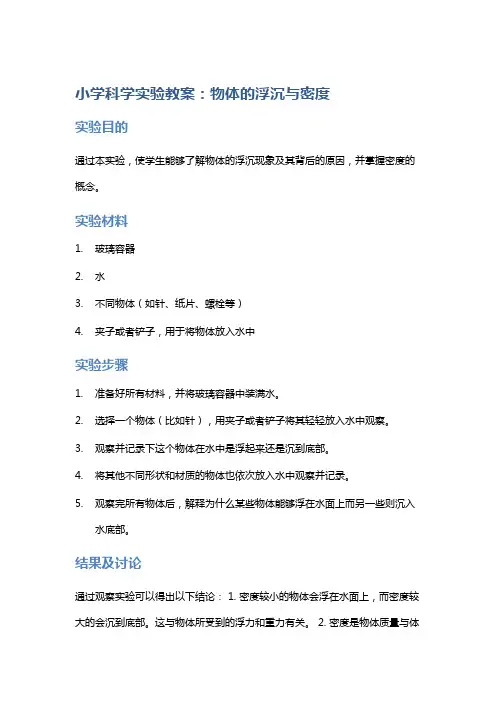

小学科学实验教案：物体的浮沉与密度
实验目的
通过本实验，使学生能够了解物体的浮沉现象及其背后的原因，并掌握密度的概念。

实验材料
1.玻璃容器
2.水
3.不同物体（如针、纸片、螺栓等）
4.夹子或者铲子，用于将物体放入水中
实验步骤
1.准备好所有材料，并将玻璃容器中装满水。

2.选择一个物体（比如针），用夹子或者铲子将其轻轻放入水中观察。

3.观察并记录下这个物体在水中是浮起来还是沉到底部。

4.将其他不同形状和材质的物体也依次放入水中观察并记录。

5.观察完所有物体后，解释为什么某些物体能够浮在水面上而另一些则沉入
水底部。

结果及讨论
通过观察实验可以得出以下结论： 1. 密度较小的物体会浮在水面上，而密度较大的会沉到底部。

这与物体所受到的浮力和重力有关。

2. 密度是物体质量与体
积的比值，可以用公式ρ = m/V 表示，其中ρ为密度，m为质量，V为体积。

密度越大，物体在水中的浮力越小，沉入水底的可能性越大。

实验延伸
1.让学生思考及尝试其他材质或形状的物体，在水中是否会有不同的浮沉表
现。

2.扩展讨论：为什么船能够浮在水面上？如何解释？
小结
通过这个实验，学生了解了物体的浮沉现象以及密度的概念。

同时也锻炼了他
们观察、记录、分析和解释实验结果的能力。

这个实验可以帮助学生更好地理
解液体静力学和密度相关概念，并培养他们对科学实验的兴趣和探索精神。

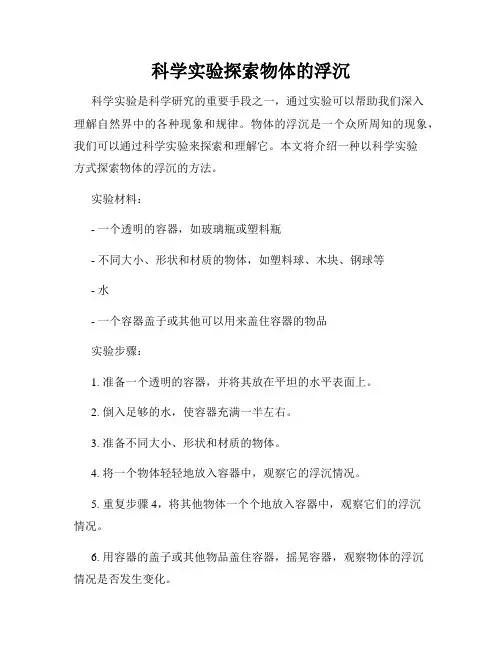

科学实验探索物体的浮沉科学实验是科学研究的重要手段之一，通过实验可以帮助我们深入理解自然界中的各种现象和规律。

物体的浮沉是一个众所周知的现象，我们可以通过科学实验来探索和理解它。

本文将介绍一种以科学实验方式探索物体的浮沉的方法。

实验材料：- 一个透明的容器，如玻璃瓶或塑料瓶- 不同大小、形状和材质的物体，如塑料球、木块、钢球等- 水- 一个容器盖子或其他可以用来盖住容器的物品实验步骤：1. 准备一个透明的容器，并将其放在平坦的水平表面上。

2. 倒入足够的水，使容器充满一半左右。

3. 准备不同大小、形状和材质的物体。

4. 将一个物体轻轻地放入容器中，观察它的浮沉情况。

5. 重复步骤4，将其他物体一个个地放入容器中，观察它们的浮沉情况。

6. 用容器的盖子或其他物品盖住容器，摇晃容器，观察物体的浮沉情况是否发生变化。

实验结果和分析：通过观察实验，我们可以得到以下几个结果和分析：1. 同一体积的物体，如相同大小的塑料球和钢球，在相同条件下，通常会有不同的浮沉情况。

这是由于物体的密度不同造成的。

密度是指单位体积内的质量，计算公式为密度=质量/体积。

密度大的物体通常下沉，密度小的物体通常浮起来。

2. 不同形状的物体，在相同条件下，也会有不同的浮沉情况。

例如，一个扁平的圆形木块可能会浮在水面上，而一个立方体木块可能会下沉。

这是因为不同形状的物体受到浮力和重力的作用不同。

浮力是指物体在液体或气体中受到的向上的力，其大小等于所排开液体或气体的重量。

当物体受到的浮力大于或等于重力时，它就能够浮起来。

3. 对于相同形状和大小的物体，改变物体的材质也可能影响浮沉情况。

例如，一个塑料球在水中可能会浮起来，而同样大小和形状的铁球可能会下沉。

这是由于材质的密度不同导致的。

4. 当容器被盖住并摇晃时，物体的浮沉情况可能会发生变化。

摇晃容器会引起液体的动荡，从而可能改变物体受到的浮力和重力的作用，进而影响物体的浮沉情况。

结论：通过这个实验，我们可以得出如下结论：1. 物体的浮沉与物体的密度、形状和材质有关。

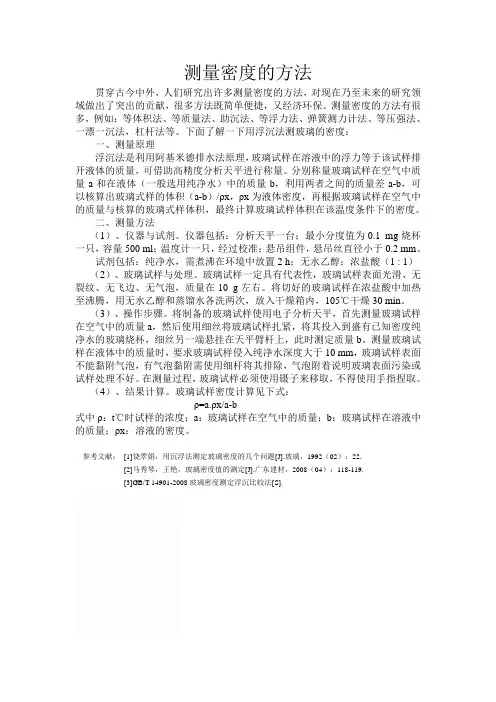

测量密度的方法贯穿古今中外，人们研究出许多测量密度的方法，对现在乃至未来的研究领域做出了突出的贡献，很多方法既简单便捷，又经济环保。

测量密度的方法有很多，例如：等体积法、等质量法、助沉法、等浮力法、弹簧测力计法、等压强法、一漂一沉法，杠杆法等。

下面了解一下用浮沉法测玻璃的密度：一、测量原理浮沉法是利用阿基米德排水法原理，玻璃试样在溶液中的浮力等于该试样排开液体的质量，可借助高精度分析天平进行称量。

分别称量玻璃试样在空气中质量a和在液体（一般选用纯净水）中的质量b，利用两者之间的质量差a-b，可以核算出玻璃式样的体积（a-b）/ρx，ρx为液体密度，再根据玻璃试样在空气中的质量与核算的玻璃式样体积，最终计算玻璃试样体积在该温度条件下的密度。

二、测量方法（1）、仪器与试剂。

仪器包括：分析天平一台；最小分度值为0.1 mg烧杯一只，容量500 ml；温度计一只，经过校准；悬吊组件，悬吊丝直径小于0.2 mm。

试剂包括：纯净水，需煮沸在环境中放置2 h；无水乙醇；浓盐酸（1 : 1）（2）、玻璃试样与处理。

玻璃试样一定具有代表性，玻璃试样表面光滑、无裂纹、无飞边、无气泡，质量在10 g左右。

将切好的玻璃试样在浓盐酸中加热至沸腾，用无水乙醇和蒸馏水各洗两次，放入干燥箱内，105℃干燥30 min。

（3）、操作步骤。

将制备的玻璃试样使用电子分析天平，首先测量玻璃试样在空气中的质量a，然后使用细丝将玻璃试样扎紧，将其投入到盛有已知密度纯净水的玻璃烧杯，细丝另一端悬挂在天平臂杆上，此时测定质量b。

测量玻璃试样在液体中的质量时，要求玻璃试样侵入纯净水深度大于10 mm，玻璃试样表面不能黏附气泡，有气泡黏附需使用细杆将其排除，气泡附着说明玻璃表面污染或试样处理不好。

在测量过程，玻璃试样必须使用镊子来移取，不得使用手指捏取。

（4）、结果计算。

玻璃试样密度计算见下式：ρ=a.ρx/a-b式中ρ：t℃时试样的浓度；a：玻璃试样在空气中的质量；b：玻璃试样在溶液中的质量；ρx：溶液的密度。

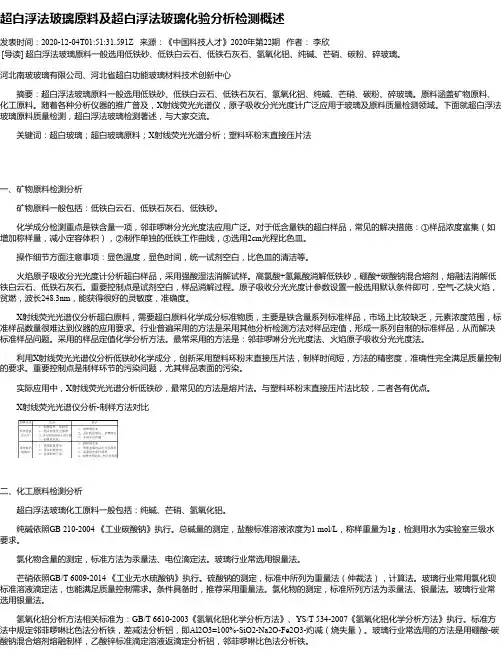

超白浮法玻璃原料及超白浮法玻璃化验分析检测概述发表时间：2020-12-04T01:51:31.591Z 来源：《中国科技人才》2020年第22期作者：李欣[导读] 超白浮法玻璃原料一般选用低铁砂、低铁白云石、低铁石灰石、氢氧化铝、纯碱、芒硝、碳粉、碎玻璃。

河北南玻玻璃有限公司、河北省超白功能玻璃材料技术创新中心摘要：超白浮法玻璃原料一般选用低铁砂、低铁白云石、低铁石灰石、氢氧化铝、纯碱、芒硝、碳粉、碎玻璃。

原料涵盖矿物原料、化工原料。

随着各种分析仪器的推广普及，X射线荧光光谱仪，原子吸收分光光度计广泛应用于玻璃及原料质量检测领域。

下面就超白浮法玻璃原料质量检测，超白浮法玻璃检测著述，与大家交流。

关键词：超白玻璃；超白玻璃原料；X射线荧光光谱分析；塑料环粉末直接压片法一、矿物原料检测分析矿物原料一般包括：低铁白云石、低铁石灰石、低铁砂。

化学成分检测重点是铁含量一项，邻菲啰啉分光光度法应用广泛。

对于低含量铁的超白样品，常见的解决措施：①样品浓度富集（如增加称样量，减小定容体积），②制作单独的低铁工作曲线，③选用2cm光程比色皿。

操作细节方面注意事项：显色温度，显色时间，统一试剂空白，比色皿的清洁等。

火焰原子吸收分光光度计分析超白样品，采用强酸湿法消解试样。

高氯酸+氢氟酸消解低铁砂，硼酸+碳酸钠混合熔剂，熔融法消解低铁白云石、低铁石灰石。

重要控制点是试剂空白，样品消解过程。

原子吸收分光光度计参数设置一般选用默认条件即可，空气-乙炔火焰，贫燃，波长248.3nm，能获得很好的灵敏度，准确度。

X射线荧光光谱仪分析超白原料，需要超白原料化学成分标准物质，主要是铁含量系列标准样品，市场上比较缺乏，元素浓度范围，标准样品数量很难达到仪器的应用要求。

行业普遍采用的方法是采用其他分析检测方法对样品定值，形成一系列自制的标准样品，从而解决标准样品问题。

采用的样品定值化学分析方法。

最常采用的方法是：邻菲啰啉分光光度法、火焰原子吸收分光光度法。

浮沉原理的实验浮沉原理是指物体在液体中浮力与重力的平衡关系。

根据阿基米德原理，物体浸没在液体中所受到的浮力等于物体排出的液体的重量，即浮力等于排出液体的质量乘以重力加速度。

当物体的密度小于液体的密度时，物体会浮在液体表面，浮力大于重力；当物体的密度大于液体的密度时，物体会沉入液体底部，重力大于浮力。

在重力和浮力平衡的情况下，物体将悬浮在液体中。

要验证浮沉原理，我们可以进行一系列的实验。

以下是一个例子：实验目的：验证浮沉原理对物体的浮沉状态的影响。

实验材料：1. 一个透明的容器，如玻璃或塑料容器；2. 水；3. 不同密度的物体，如木块、金属块、塑料块等；4. 天平。

实验步骤：1. 准备一个透明容器，并将其放在水平的台面上；2. 用天平称出不同物体的质量，并标记；3. 用容器装满水，确保水平面充满容器，然后将水平面标记；4. 逐个将物体放入容器中，在水平面标记物体的位置，并观察物体的浮沉状态；5. 记录每个物体所在的高度，并计算浮力和重力之间的关系。

实验结果及分析：通过上述实验，我们可以观察到不同密度的物体在液体中的浮沉状态。

对于浮在液体表面的物体，其浮力大于重力；而对于沉入液体底部的物体，其重力大于浮力。

实验结果可以用以下公式来计算：浮力= 排出液体的质量×重力加速度根据公式，可以得出浮力和物体体积的关系：浮力与物体排出液体的体积成正比。

实验结论：通过以上实验，我们验证了浮沉原理对物体浮沉状态的影响。

根据实验结果，可以得出以下结论：1. 对于密度小于液体的物体，其浮力大于重力，所以物体会浮在液体表面；2. 对于密度大于液体的物体，其重力大于浮力，所以物体会沉入液体底部；3. 浮力与排出液体的体积成正比，而与物体的质量无关。

这个实验验证了浮沉原理，并进一步加深了我们对物体在液体中浮沉状态的理解。

这个原理不仅在日常生活中有广泛的应用，例如船只浮浅和潜水器潜入水中，也为科学研究和工程设计提供了重要的基础。

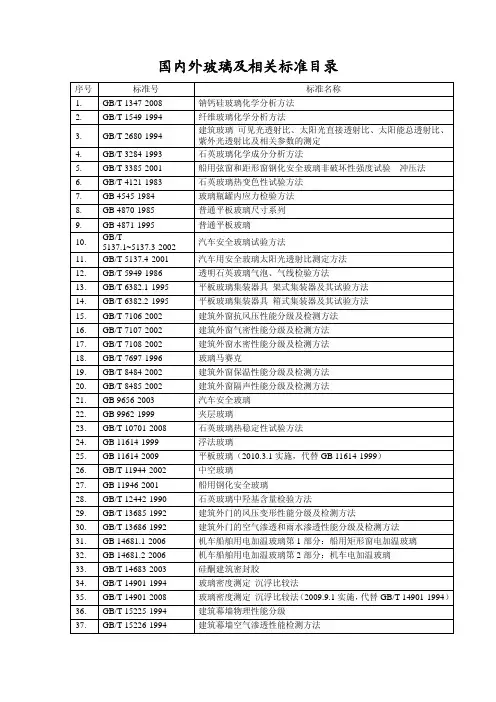

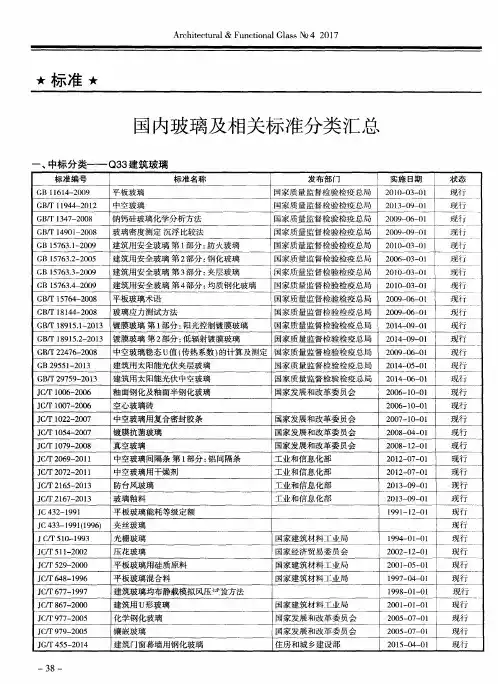

国内外玻璃及相关标准目录序号标准号标准名称1. GB/T 1347-2008 钠钙硅玻璃化学分析方法2. GB/T 1549-1994 纤维玻璃化学分析方法3. GB/T 2680-1994 建筑玻璃可见光透射比、太阳光直接透射比、太阳能总透射比、紫外光透射比及相关参数的测定4. GB/T 3284-1993 石英玻璃化学成分分析方法5. GB/T 3385-2001 船用弦窗和距形窗钢化安全玻璃非破坏性强度试验—冲压法6. GB/T 4121-1983 石英玻璃热变色性试验方法7. GB 4545-1984 玻璃瓶罐内应力检验方法8. GB 4870-1985 普通平板玻璃尺寸系列9. GB 4871-1995 普通平板玻璃10.GB/T5137.1~5137.3-2002汽车安全玻璃试验方法11. GB/T 5137.4-2001 汽车用安全玻璃太阳光透射比测定方法12. GB/T 5949-1986 透明石英玻璃气泡、气线检验方法13. GB/T 6382.1-1995 平板玻璃集装器具架式集装器及其试验方法14. GB/T 6382.2-1995 平板玻璃集装器具箱式集装器及其试验方法15. GB/T 7106-2002 建筑外窗抗风压性能分级及检测方法16. GB/T 7107-2002 建筑外窗气密性能分级及检测方法17. GB/T 7108-2002 建筑外窗水密性能分级及检测方法18. GB/T 7697-1996 玻璃马赛克19. GB/T 8484-2002 建筑外窗保温性能分级及检测方法20. GB/T 8485-2002 建筑外窗隔声性能分级及检测方法21. GB 9656-2003 汽车安全玻璃22. GB 9962-1999 夹层玻璃23. GB/T 10701-2008 石英玻璃热稳定性试验方法24. GB 11614-1999 浮法玻璃25. GB 11614-2009 平板玻璃（2010.3.1实施，代替GB 11614-1999）26. GB/T 11944-2002 中空玻璃27. GB 11946-2001 船用钢化安全玻璃28. GB/T 12442-1990 石英玻璃中羟基含量检验方法29. GB/T 13685-1992 建筑外门的风压变形性能分级及检测方法30. GB/T 13686-1992 建筑外门的空气渗透和雨水渗透性能分级及检测方法31. GB 14681.1-2006 机车船舶用电加温玻璃第1部分：船用矩形窗电加温玻璃32. GB 14681.2-2006 机车船舶用电加温玻璃第2部分：机车电加温玻璃33. GB/T 14683-2003 硅酮建筑密封胶34. GB/T 14901-1994 玻璃密度测定沉浮比较法35. GB/T 14901-2008 玻璃密度测定沉浮比较法（2009.9.1实施，代替GB/T 14901-1994）36. GB/T 15225-1994 建筑幕墙物理性能分级37. GB/T 15226-1994 建筑幕墙空气渗透性能检测方法38. GB/T 15227-2007 建筑幕墙风压、水密、抗风压性能检测方法39. GB/T 15228-1994 建筑幕墙雨水渗漏性能检测方法40. GB/T 15726-1995 玻璃仪器内应力检验方法41. GB 15763.1-2001 建筑用安全玻璃防火玻璃42. GB 15763.1-2009 建筑用安全玻璃第1部分：防火玻璃（2010.3.1实施，代替GB15763.1-2001）43. GB 15763.2-2005 钢化玻璃44. GB 15763.3-2009 建筑用安全玻璃第3部分：夹层玻璃（2010.3.1实施）45. GB 15763.3-2009 建筑用安全玻璃第4部分：均质钢化玻璃（2010.3.1实施）46. GB/T 15764-2008 平板玻璃术语47. GB/T 16729-1997 建筑外门的保温性能分级及检测方法48. GB/T 16730-1997 建筑外门的空气隔声性能分级及检测方法49. GB/T 16776-2005 建筑用硅酮结构密封胶50. GB/T 17339-1998 汽车安全玻璃耐化学侵蚀性和耐温度变化性试验方法51. GB/T 17340-1998 汽车安全玻璃的尺寸、形状及外观52. GB 17840-1999 防弹玻璃53. GB 17841-2008 半钢化玻璃54. GB 18045-2000 铁路车辆用安全玻璃55. GB/T 18144-2008 玻璃应力测试方法56. GB/T 18250-2000 建筑幕墙平面内变形性能检测方法57. GB/T 18701-2002 着色玻璃58. GB/T 18915.1-2002 镀膜玻璃第一部分：光控制镀膜玻璃59. GB/T 18915.2-2002 镀膜玻璃第二部分：低辐射镀膜玻璃60. GB/T 21086-2007 建筑幕墙61. GB/T 20314-2006 液晶显示器用薄浮法玻璃62. GB/T 23259-2009 压力容器用视镜玻璃(2009.11.5实施)63. GB 50411-2007 建筑节能工程施工质量验收规范64. JC/T 179-1981(1996) QSG1、QSG2透明石英玻璃坩埚65. JC/T 180-1981 QSQ、DSQ透明石英玻璃器皿66. JC/T 181-1981(1996) QSY、DSY透明石英玻璃仪器67. JC/T 182-1997 不透明石英玻璃制品68. JC/T 185-1996 光学石英玻璃69. JC/T 192-1981(1996) 石英玻璃验收规则、包装及保管方法70. JC/T 225-1997 液位计用透明石英玻璃管71. JC/T 226-1981(1996) QSG3透明石英玻璃坩埚72. JC/T 227-1981(1996) QSD低膨胀石英玻璃管73. JC/T 228-1981(1996) TST石英玻璃弹簧74. JC/T 230-1993 石英玻璃管耐内压力检验方法75. JC/T 254-1993 铸石化学分析方法76. JC/T 258-1993 铸石制品性能试验方法耐酸、碱性能试验77. JC/T 259-1993 铸石制品性能试验方法冲击韧性试验78. JC/T 260-2001 铸石制品性能试验方法耐磨性试验79. JC/T 261-1993 铸石制品性能试验方法耐急冷急热性能试验80. JC/T 262-1993 铸石制品性能试验方法压缩强度试验81. JC/T 263-1993 铸石制品性能试验方法弯曲强度试验82. JC/T 292-1981(1996) 平板玻璃平整度试验方法83. JC/T 425-1991(1996) 玻璃态碳材料84. JC/T 426-1998 无臭氧石英玻璃管85. JC 433-91（96）夹丝玻璃86. JC/T 440-1991(1996) 玻璃工业用白云石化学分析方法87. JC/T 486-2001 中空玻璃用弹性密封胶88. JC/T 510-1993 光栅玻璃89. JC/T 511-2002 压花玻璃90. JC/T 512-1993 汽车安全玻璃包装91. JC/T 513-1993 平板玻璃木箱包装92. JC/T 514.1-1993 铸石制品铸石板93. JC/T 514.2-1993 铸石制品铸石直管94. JC/T 514.3-2001 铸石制品第3部分：铸石粉95. JC/T 515-2001 单一玄武岩铸石制品96. JC/T 529-2000 平板玻璃用硅质原料97. JC/T 597-1995 半导体用透明石英玻璃管98. JC/T 598-2007 电光源用透明石英玻璃管99. JC/T 632-2002 汽车安全玻璃术语100. JC/T 648-1996 平板玻璃混合料101. JC/T 649-1996 平板玻璃用白云石102. JC/T 650-1996 玻璃原料粒度测定方法103. JC/T 651-1996 石英玻璃器皿坩埚104. JC/T 652-1996 石英玻璃器皿烧瓶105. JC/T 653-1996 石英玻璃器皿烧杯106. JC/T 654-1996 石英玻璃器皿蒸发皿107. JC/T 655-1996 石英玻璃制品内应力检验方法108. JC/T 656-1996 复合铸石管109. JC/T 657-1996 夹套铸石管110. JC/T 672-1997 汽车后窗电热玻璃111. JC/T 673-1997 汽车电热玻璃性能试验方法112. JC/T 675-1997 玻璃导热系数试验方法113. JC/T 676-1997 玻璃材料弯曲强度实验方法114. JC/T 677-1997 建筑玻璃均布静载模拟风压试验方法115. JC/T 678-1997 玻璃材料弹性模量、剪切模量和泊松比试验方法116. JC/T 679-1997 玻璃平均线性热膨胀系数试验方法117. JC/T 687-1998 玻璃水平钢化辊道窑用石英陶瓷辊118. JC/T 750-1982(1996) 石英玻璃折晶性能试验方法119. JC/T 751-1984(1996) 石英玻璃软化点测试方法(拉丝法)120. JC/T 752-1984(1996) 石英玻璃退火点测试方法121. JC/T 753-2001 硅质玻璃原料化学分析方法122. JC/T 754-1984(1996) 陆路交通工具用安全玻璃名词术语123. JC 846-2007 贴膜玻璃124. JC/T 857-2000 平板玻璃用长石125. JC/T 865-2000 平板玻璃用石灰石126. JC/T 867-2000 建筑用U形玻璃127. JC/T 871-2000 镀银玻璃镜128. JC/T 872-2000 建筑装饰用微晶玻璃129. JC/T 873-2000 长石化学分析方法130. JC/T 875-2001 玻璃锦转131. JC/T 882-2001 幕墙玻璃接缝用密封胶132. JC 891-2001 高压液位计玻璃133. JC/T 914-2003 中空玻璃用丁基热熔密封胶134. JC/T 915-2003 热弯玻璃135. JC/T 977-2005 化学钢化玻璃136. JC/T 979-2005 镶嵌玻璃137. JC 981-2005 居室用玻璃台盆、台面（原名：家居用安全玻璃）138. JC/T 1006-2006 釉面钢化和釉面半钢化玻璃139. JC/T 1007-2006 空心玻璃砖140. JC/T 1022-2007 中空玻璃用复合密封胶条141. JC/T 1048-2007 单晶硅生长用石英坩埚142. JC/T 1054-2007 镀膜抗菌玻璃143. JC/T 1079-2008 真空玻璃144. GJB500A-97 飞机玻璃术语145. GJB501A-99 飞机防弹玻璃146. GJB502A-98 飞机窗用单片硅酸盐玻璃规范147. GJB503-88 飞机夹层玻璃通用试验方法148. GJB503.1-95 飞机夹层玻璃耐冷热冲击性及耐压力疲劳性试验方法149. GJB961-90 飞机电加温玻璃电热性能检测方法150. GJB1088-91 飞机夹层玻璃清晰度测试方法151. GJB1678-93 飞机电加温玻璃规范152. GJB1797-93 飞机电加温玻璃温差下压差强度试验方法153. GJB1798-93 飞机玻璃抗静压破坏强度试验方法154. GJB1972-94 航空仪表表盖玻璃通用规范155. GJB2464A-95 飞机玻璃鸟撞试验方法156. GJB2465-95 飞机抗鸟撞玻璃规范157. GJB3030-1997 装甲车用防弹玻璃规范158. HBZ/T001-2007 中空玻璃生产规程159. JGJ/T 151-2008 建筑门窗玻璃幕墙热工计算规程160. TB/T 1451-2007 机车、动车前窗玻璃1w.ECE R43:2004 Uniform provisions concerning the approval of safety glazing materials 2w.SASO2260 Motor Vehicles-Laminated safety glass3w. 92/22/EEC Council Directive on Safety Glazing and Glazing Materials on Motor Vehicles and Their Trailers4w.ANSI Z 26.1-96 Safety Glazing Materials for Glazing Motor Vehicle. and Motor Vehicle Equipment Operating on Land Highways5w.ANSI Z 97.1- 04 Glazing Materials Used in Buildings,Safety Performance Specifications and Methods of Test6w.ASTM C 1048- 04 Standard Specification for Heat-Treated Flat GlassKind HS, Kind FT Coated and Uncoated Glass7w.ASTM C1172- 03 Standard Specification for Laminated Architectural Flat Glass 8w. ASTM C1036-01 Standard Specification for Flat Glass9w. ASTM C1422-99 Standard Specification for Chemically Strengthened Flat Glass10w.ASTM C1279- 05 Standard Test Method for Non-Destructive Photoelastic Measurement of Edge and Surface Stresses in Annealed, Heat-Strengthened, and Fully Tempered Flat Glass11w.ASTM C148-00 Standard Test Methods for Polariscopic Examination of Glass Containers12w.ASTM E773- 01 Standard Test Method for Accelerated Weathering of Sealed Insulating Glass Units13w.ASTM E2190-02 Standard Specification for Insulating Glass Unit Performance and Evaluation14w.ASTM E774-97 Standard Specification for the Classification of the Durability of Sealed Insulating Glass Units15w.ASTM E1300-04 Standard Practice for Determining Load Resistance of Glass in Buildings16w.ASTM E 546-88(99) Standard Test Method for Frost Point of Sealed Insulating Glass Units 17w.ASTM E2188-02 Standard Test Method for Insulating Glass Unit Performance18w.ASTM E2189-02 Test Method for Testingg Resistance to Foggingg in Insullatingg Gllass Units19w.AS 2080-06 Safety glazing for land vehicles20w.AS 2366-90 Repair of laminated glass windscreens fitted to road vehicles 21w.AS/NZS 2208-96 Safety glazing materials in buildings22w.AS1288-06 Glass in Buildings -Selection and Installation23w.BS 5713-79 Specification for hermetically sealed flat double glazing units 24w.BS6262-82 Code of practice for glazing for buildings25w.BS6262-94 PART 4 Glazing for buildings. Safety related to human impact26w.BS 857-67 Specification for safety glass for land transport27w.BS6206-81 Specification for Impact performance requirements for flat safety glass and safety plastics for use in buildings28w.BR 566-89 Specification for high impact resistant windows 29w.CAN/CGSB-12.1-M90 Tempered or Laminated Safety Glass30w.CAN/CGSB-12.20-M89 Structural Design of Glass for Buildings31w.CAN/CGSB-12.8-M97 Insulating Glass Units32w.CFR 16 PART1201 Consumer Product Safety Commission Safety standard for Architectural Glazing Materials33w.EN1279-1-04 Glass in building - Insulating glass units - Part 1: Generalities, dimensional tolerances and rules for the system description34w.EN1279-2-02 Glass in building - Insulating glass units - Part 2: Long term test method and requirements for moisture penetration35w.EN1279-3-02 Glass in building - Insulating glass units - Part 3: Long term test method and requirements for gas leakage rate and for gas concentration tolerances36w.EN1279-4-02 Glass in building - Insulating glass units - Part 4: Methods of test for the physical attributes of edge seals37w.EN1279-5-02 Glass in building - Insulating glass units - Part 5: Evaluation of conformity38w.EN1279-6-02 Glass in building - Insulating glass units - Part 6: Factory production control and periodic tests39w.EN14179-1-05 Glass in building - Heat soaked thermally toughened soda lime silicate safety glass - Part 1: Definition and description40w.EN14179-2-05 Glass in building - Heat soaked thermally toughened soda lime silicate safety glass - Part 2: Evaluation of conformity41w.EN1288-1-00 Glass in building - Determination of the bending strength of glass - Part 1: Fundamentals of testing glass42w.EN1288-2-00 Glass in building - Determination of the bending strength of glass - Part 2: Coaxia double ring test on flat specimens with large test surface areas43w.EN1288-3-00 Glass in building - Determination of the bending strength of glass - Part 3: Test with specimen supported at two points (four point bending)44w.EN1288-4-00 Glass in building - Determination of the bending strength of glass - Part 4: Testing of channel shaped glass45w.EN1288-5-00 Glass in building - Determination of the bending strength of glass - Part 5: Coaxial double ring test on flat specimens with small test surface areas46w.EN12337-1-00 Glass in building - Chemically strengthened soda lime silicate glass - Part 1: Definition and description47w.EN12337-2-04 Glass in building - Chemically strengthened soda lime silicate glass - Part 2: Evaluation of conformity48w.EN12600-02 Glass in building - Pendulum test - Impact test method and classification for flat glass49w.EN410-98 Glass in building - Determination of luminous and solar characteristics of glazing50w.EN12150-1-00 Glass in building - Thermally toughened soda lime silicate safety glass - Part 1: Definition and description51w.EN12150-2-04 Glass in building - Thermally toughened soda lime silicate safety glass - Part 2: Evaluation of conformity52w.EN1096-1-98 Glass in building - Coated glass - Part 1: Definitions and classification53w.EN1096-2-01 Glass in building - Coated glass - Part 2: Requirements and test methods for class A, B and S coatings54w.EN1096-3-01 Glass in building - Coated glass - Part 3: Requirements and test methods for class C and D coatings55w.EN1096-4-04 Glass in building - Coated glass - Part 4: Evaluation of conformity56w.EN572-1-04 Glass in building - Basic soda lime silicate glass products - Part 1: Definitions and general physical and mechanical properties57w.EN572-2-95 Glass in building - Basic soda lime silicate glass products - Part 2: Float glass58w.EN572-3-95 Glass in building - Basic soda lime silicate glass products - Part 3: Polished wired glass59w.EN572-4-95 Glass in building - Basic soda lime silicate glass products - Part 4: Drawn sheet glass60w.EN572-5-95 Glass in building - Basic soda lime silicate glass products - Part 5: Patterned glass61w.EN572-6-95 Glass in building - Basic soda lime silicate glass products - Part 6: Wired patterned glass62w.EN572-7-95 Glass in building - Basic soda lime silicate glass products- Part 7:Wired or unwired channel shaped glass63w.EN572-8-01 Glass in building - Basic soda lime silicate glass products- Part 8: Supplied and final cut sizes64w.EN572-9-04 Glass in building - Basic soda lime silicate glass - Part 9: Evaluation of conformity65w.EN673-98 Glass in building-Determination of thermal transmittance (U value )-Caculation method66w.EN14428-04 Shower enclosures - Functional requirements and test methods67w.EN14449-05 Glass in building - Laminated glass and laminated safety glass - Evaluation of conformity68w.EN12898-01 Glass in building - Determination of the emissivity69w.EN 13024-1-2002 Glass in building - Thermally toughened borosilicate safety glass - Part 1: Definition and description70w.EN 13024-2-2004 Glass in building - Thermally toughened borosilicate safety glass - Evaluation of conformity/Product standard71w.EN 14321-1-2005 Glass in building - Thermally toughened alkaline earth silicate safety glass - Definition and description72w.EN 14321-2-2005 Glass in building - Thermally toughened alkaline earth silicate safety glass - Evaluation of conformity/Product standard73w.EN 1863-1-2000 Glass in building - Heat strengthened soda lime silicate glass - Part 1: Definition and description74w.EN 1863-2-2004 Glass in building - Heat strengthened soda lime silicate glass - Evaluation of conformity - Product standard75w.ISO10292-94 Glass in building - Calculation of steady-state U values (thermal transmittance) of multiple glazing76w.ISO9050-03 Glass in building- Determination of light transmittance, solar direct transmittance, total solar energy transmittance, ultraviolet transmittance and related glazing factors77w.JIS R3211-98 Safety glazing materials for road vehicles78w.JIS R3222-03 Heat-strengthened glass79w.JIS R3212-98 Test method of safety glazing materials for road vehicles 80w.JIS R3213-98 Safety glass for railway rolling stock81w.JIS R3206-97 Tempered glass82w.JIS R3221-2002 Solar reflective glass83w.JIS R3209-98 Sealed insulating glass84w.JIS R3205-98 Laminated glass85w.NF F31129-92 Railway rolling stock Toughened safety-glass panels 86w.NF F31250-92 Railway rolling stock Laminated panels87w.NF F31314-92 Railway rolling stock Insulating glass panels88w.NF F 15-818-96 Railway rolling stock. Frontal windscreens89w.SAE J674-97,-05 Safety Glazing Materials - Motor Vehicles and Motor Vehicle Equipment90w.SAE J673-93,-05 Automotive Safety Glazing91w.UIC CODE 651 Layout of driver’s cabs in locomotives, railcars, multiple unit trains and driving trailers。

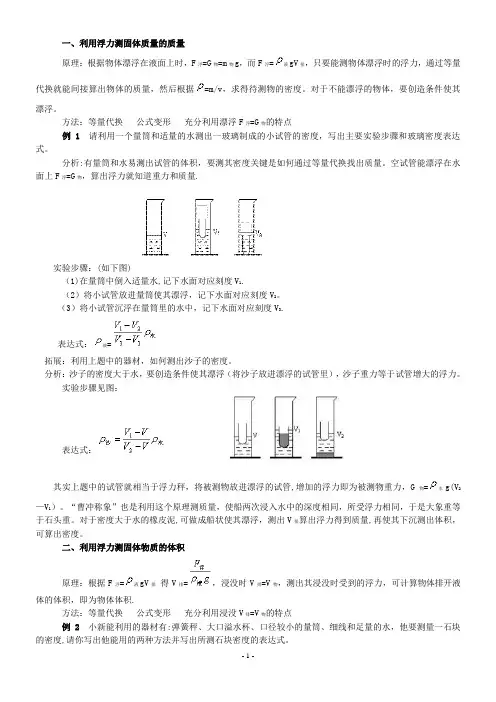

一、利用浮力测固体质量的质量原理：根据物体漂浮在液面上时，F浮=G物=m物g，而F浮=液gV排，只要能测物体漂浮时的浮力，通过等量代换就能间接算出物体的质量，然后根据=m/v，求得待测物的密度。

对于不能漂浮的物体，要创造条件使其漂浮。

方法：等量代换公式变形充分利用漂浮F浮=G物的特点例1请利用一个量筒和适量的水测出一玻璃制成的小试管的密度，写出主要实验步骤和玻璃密度表达式。

分析:有量筒和水易测出试管的体积，要测其密度关键是如何通过等量代换找出质量。

空试管能漂浮在水面上F浮=G物，算出浮力就知道重力和质量.实验步骤：(如下图)（1)在量筒中倒入适量水,记下水面对应刻度V1.（2）将小试管放进量筒使其漂浮，记下水面对应刻度V2。

（3）将小试管沉浮在量筒里的水中，记下水面对应刻度V3.表达式：玻=拓展：利用上题中的器材，如何测出沙子的密度。

分析：沙子的密度大于水，要创造条件使其漂浮（将沙子放进漂浮的试管里），沙子重力等于试管增大的浮力。

实验步骤见图：表达式：其实上题中的试管就相当于浮力秤，将被测物放进漂浮的试管,增加的浮力即为被测物重力，G物=水g(V2—V1）。

“曹冲称象”也是利用这个原理测质量，使船两次浸入水中的深度相同，所受浮力相同，于是大象重等于石头重。

对于密度大于水的橡皮泥,可做成船状使其漂浮，测出V排算出浮力得到质量,再使其下沉测出体积，可算出密度。

二、利用浮力测固体物质的体积原理：根据F浮=液gV排得V排=，浸没时V排=V物，测出其浸没时受到的浮力，可计算物体排开液体的体积，即为物体体积.方法：等量代换公式变形充分利用浸没V排=V物的特点例 2 小新能利用的器材有:弹簧秤、大口溢水杯、口径较小的量筒、细线和足量的水，他要测量一石块的密度,请你写出他能用的两种方法并写出所测石块密度的表达式。

分析：用弹簧秤很容易测出石块的重力得到质量,但由于量筒口径较小，无法直接测出石块体积.若能测出其浸没时受到的浮力，根据F浮=ρ液gV排得V排=，浸没V排=V物可得石块体积。

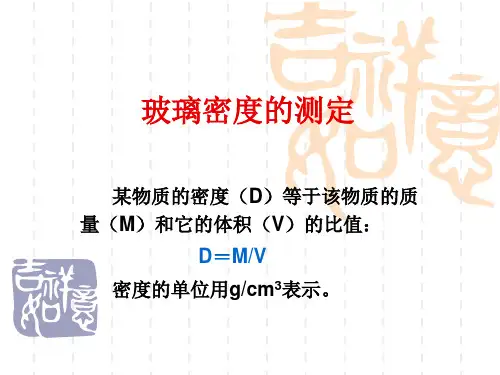

玻璃浮计及检定王效东编写2011-2-25一、密度计量基础知识及名词解释第一节密度基本概念在物理学中，把某种物质单位体积的质量叫做这种物质的密度。

1、某种物质的质量和其体积的比值，即单位体积的某种物质的质量，叫作这种物质密度。

符号ρ。

单位为千克/米^3。

其数学表达式为ρ=m/V。

在国际单位制中，质量的主单位是千克，体积的主单位是立方米，于是取1立方米物质的质量作为物质的密度。

对于非均匀物质则称为“平均密度”。

2、密度的物理意义。

用水举例，水的密度在4℃时为10^3千克/米^3或1克/厘米^3（1.0×10^3kg／m^3，物理）意义是：每立方米的水的质量是1.0×10^3千克。

地球的平均密度为5.5×10^3千克/米^3。

标准状况下干燥空气的平均密度为0.001293×10^3千克/米^3。

常见的非金属固体、金属、液体、气体的密度（略）。

3. 是指在规定温度下，单位体积内所含物质的质量数，以kg/m^3（读作千克每立方米）或g/cm^3（读作克每立方厘米）表示。

主要用在换算数量与交货验收的计量和某些油品的质量控制，以及简单判断油品性能上。

在油品计量中：密度是石油及其产品的最简单常用的物理性质指标。

它是指在规定温度下，单位体积内所含物质的质量，符号为ρ，单位为kg/m3。

它又分为（1）标准密度由于不同温度下，密度会变化。

即油品在加热升温时，体积膨胀，密度减小，所以在高温下测得的密度要比低温下测得的密度要小。

为了便于比较，一般油品的密度常用某规定温度来表示，我国GB规定以石油及石油产品在标准温度（20℃）下的密度为标准密度，单位为g/cm3。

（2）密度用密度计测定密度时，在某一温度下所观察到的密度计读数，单位为g/cm3，用符号ρt表示。

测定密度意义——油品密度的测定在生产及储运中有着重要意义。

如在产品的计量、炼油厂工艺设计、计算等处常用到。

在某种程度上还可以判断油品的概括质量。

一、实验目的1. 验证玻璃密度大于水，但能在水面上飘浮的现象。

2. 探究液体表面张力对玻璃飘浮的影响。

3. 了解表面层分子间作用力的性质。

二、实验原理1. 液体表面张力：液体表面层分子间的相互作用力表现为引力，使液体表面积缩小。

这种力称为液体表面张力。

2. 玻璃密度大于水：玻璃的密度约为2.5g/cm³，而水的密度约为1g/cm³，故玻璃密度大于水。

3. 玻璃飘浮：由于液体表面张力的作用，玻璃在水中会形成一层薄膜，使玻璃在水面上的重力与浮力达到平衡，从而飘浮在水面上。

三、实验材料1. 玻璃片2. 烧杯3. 水4. 温度计5. 滴管6. 搅拌棒四、实验步骤1. 在烧杯中加入适量的水，用温度计测量水温，记录数据。

2. 将玻璃片平放在水面上，观察玻璃片是否飘浮。

3. 用滴管向玻璃片上滴加少量水，使玻璃片与水面接触面积增大，观察玻璃片是否飘浮。

4. 用搅拌棒轻轻搅拌水，使水产生微小的波浪，观察玻璃片是否随波浪上下浮动。

5. 记录实验现象，分析原因。

五、实验结果与分析1. 实验现象：在实验过程中，玻璃片始终飘浮在水面上，没有下沉。

2. 分析原因：a. 液体表面张力：由于液体表面张力的作用，玻璃片在水面上的重力与浮力达到平衡，使玻璃片飘浮在水面上。

b. 玻璃密度大于水：虽然玻璃密度大于水，但由于液体表面张力的作用，玻璃片在水面上仍能飘浮。

c. 玻璃与水接触面积：当向玻璃片上滴加少量水时，玻璃与水接触面积增大，但玻璃片仍能飘浮，说明表面张力对玻璃飘浮的影响较大。

d. 水的波动：在搅拌水产生微小的波浪时，玻璃片随波浪上下浮动，说明表面张力在水波动时仍能保持玻璃片飘浮。

六、实验结论1. 玻璃密度大于水，但在液体表面张力的作用下，玻璃能在水面上飘浮。

2. 液体表面张力对玻璃飘浮有显著影响，使玻璃片在水面上的重力与浮力达到平衡。

3. 表面层分子间作用力表现为引力，是液体表面张力产生的原因。

七、实验注意事项1. 实验过程中，注意观察玻璃片在水中的飘浮状态，确保实验结果的准确性。

玻璃密度测定方法(沉浮比较法)1主题内容与适用范围本标准规定了用沉浮比较法测定玻璃密度的仪器、测定步骤和结果计算。

本标准适用于测定密度在1．1－3．3g／cm[3]的玻璃或其他无孔固体的密度，也可用于测定陶瓷或已知气孔率的固体的表观密度。

2引用标准GB／T 2540石油产品密度测定方法（比重瓶法）3方法提要由于密度溶液的热膨胀系数比玻璃参照标样和玻璃试样的热膨胀系数大得多，所以温度升高时，密度溶液的密度值比玻璃参照标样和玻璃试样的密度值下降多得多。

室温20±3℃时，配制的密度溶液的密度大于玻璃参照标样和玻璃试样的密度，因此，玻璃参照标样和玻璃试样漂浮在密度溶液上。

然后使三者同时升温，当密度溶液的密度小于标样与试样的密度时，在不同温度下，标样和试样分别沉降，根据其沉降温度，计算玻璃试样的密度。

玻璃参照标样于30℃1)在配制密度溶液中沉降，玻璃试样在20～40℃范围内沉降，因此，可测定与标样密度值相差±0．0200g／cm[3]以内的试样。

注：1)为便于玻璃厂快速测定玻璃试样密度，玻璃参照标样沉降温度可定在25－35℃范围内。

4仪器沉浮比较密度仪，如图1所示，由下述部件构成：a. 容量为4000－5000mL的玻璃水浴缸（杯）一个。

b．转速0－6000r／min，无级调速，功率为25W的搅拌器一台。

c. 装有变阻器的浸没式加热器一台，或装有变阻器的电炉一个，功率均为1000W。

d． 100mL的玻璃试管二支，一支试管里盛有密度溶液，玻璃参照标样和玻璃试样，另一支试管里盛有同种密度溶液和一支温度计。

试管里最多可以有三个试样同时进行测定。

必要时，也可以采用多支试管，盛有不同密度的密度溶液。

e． 20－40℃水银温度计二支，精度0．1℃。

f．支承试管、温度计等的耐热、耐湿的盖板（见图2），约6mm厚。

g．用φ6紫铜管制作的冷却水管一付。

5密度溶液5．1试剂试剂应为分析纯或优级纯，配制的密度溶液必须放在遮光器皿里贮存。

沉浮比较法测定平板玻璃密度一、密度液配制方法平板玻璃密度一般为2.4700～2.5000g/cm3,密度液常用α-溴代萘、对称-四溴乙烷两种溶液配制而成。

两种溶液的基本物理性质如下：对称-四溴乙烷：30℃时密度=2.964 g/cm3密度温度系数C p=－0.002 g/cm3·℃α-溴代萘：30℃时密度=1.482 g/cm3密度温度系数C p=－0.001 g/cm3·℃注：密度温度系数——当温度升高1℃时密度溶液的密度下降值，单位为g/cm3·℃。

1、计算例如用以上两种溶液配制一密度为2.48g/cm3的密度液100ml，设需要对称-四溴乙烷x ml，α-溴代萘（100－x）ml，则：2.48×100=2.964x＋1.482×(100－x)需α-溴代萘32ml，需对称-四溴乙烷68ml。

所配得的密度液的温度系数为：C p= 0.32×(－0.001)＋0.68×(－0.002)=－0.00168g/cm3·℃2、配制由于有机溶液含有一定杂质和水分，密度值精确性差，所以计算出两种溶液的体积与实际有一定差异。

在实际配制时，应用量筒取两种溶液，置于烧杯中混合，放入已经清洗干净、室温晾干的玻璃参考标样，如果在30℃时密度溶液沉降，加入一滴或数滴密度较大的对称-四溴乙烷，直到标样开始上浮为止；如果标样浮在密度溶液上，加入一滴或数滴密度较小的α-溴代萘，直到标样开始沉降为止。

二、密度测定测试步骤：1、将玻璃水浴缸中加水，安放保温玻璃罩，将所用试管置于水浴适当位置。

一支用于盛密度溶液、玻璃参照标样和玻璃试样，另一支盛同种密度溶液和一个温度计探头，另三支试管用于盛不同密度的密度溶液，以同时测定三个不同试样。

两支温度计探头一到插在试管中，另一支插在盖板中央测量水浴温度。

2、将参照标样与已切好的试样，用无水乙醇清洗干净，室温晾干，小心放入盛有密度溶液的试管中，参照标样与试样均呈悬浮状态。

用沉浮法测定玻璃密度的几个问题
饶翠娟
【期刊名称】《玻璃》
【年(卷),期】1992(000)002
【摘要】利用玻璃密度的测定推知生产中成分的变化,在垂直引上法玻璃生产控制中应用已趋广泛.为排除密度和成分变化的相关数中热历史等干扰因素,本文对取样、试样退火、升温速率、测试环境以及数据校验等都作了较系统的规定.
【总页数】3页(P41-42,22)
【作者】饶翠娟
【作者单位】无
【正文语种】中文
【中图分类】TQ171.65
【相关文献】
1.密度瓶法测定酒精度时应注意的几个问题 [J], 宦连俊
2.磨玻璃密度肺腺癌内血管异常CT表现与病理亚型及磨玻璃分型的相关性 [J],
康柳青;黎海亮;张孝先;吴越;陈学军
3.普通工业玻璃退火与应力的几个问题：Ⅰ.玻璃的退火上下限温度和退火时玻璃
中 [J], 林亢
4.比重瓶法测定玻璃纤维密度 [J], 王玲;李勇;尹利影
5.用叶圆片沉浮法测定棉花光合作用 [J], 鲁木森;唐蓉
因版权原因，仅展示原文概要，查看原文内容请购买。

物体沉浮的科学小实验
物体沉浮是我们学习科学的一道基础知识，它是由物体的密度和液体的密度决定的。

那么，如何通过一个简单的小实验来观察物体的沉浮呢？
实验材料：
1.一个透明的玻璃杯
2.自来水
3.一个纸制船只
4.一些塑料片
实验步骤：
1.首先准备一个透明的玻璃杯，加入自来水，让它充满1/4，碗底不要太平。

2.准备一个纸制船只，小心地放入玻璃杯中，观察船只的状况。

3.可以注意到，船只漂浮在水面上，这是因为它比水的密度要小，因此会浮在水面上。

4.接着加入一些塑料片，此时塑料片会漂浮在水面上，因为塑料比水的密度要小。

5.继续加入水，直至玻璃杯7/8充满水，此时船只会越来越沉，最终沉入玻璃杯的底部。

6.最后再加入一些塑料片，可以看到，它们仍会漂浮在水面上，因为它们仍比水的密度要小。

实验解释：
实验中，当纸制船只放入玻璃杯中时，由于船只的密度小于水的密度，因此它能漂浮在水面上。

而随着塑料片的加入，玻璃杯中的水的密度变得更大，船只就会越来越沉，直至沉到杯底。

塑料片漂浮在水面上，是因为它们的密度比水还要小。

实验注意事项：
1.实验时需要小心，避免碰撞到玻璃杯，造成伤害。

2.加入水时，需要小心慢慢地倒入，以免溅出来。

3.加入塑料片时，也需要小心，以免溅水。

总结：
这个物体沉浮的小实验，简单易懂，不仅可以帮助孩子加深对物体的密度和液体的密度的理解，还可以让孩子在实验中亲手观察物体的沉浮，从而激发他们的科学兴趣，提高他们的科学素养。
