《混凝土结构》(楼盖)课程设计任务书一.设计题目现浇钢筋混凝土整体式肋梁楼盖结构二.设计目的1.了解现浇混凝土结构单向板肋梁楼盖、双向板肋梁楼盖的一般设计过程;2.通过单向板肋梁板、次梁的设计计算,掌握考虑塑性内力重分布的计算方法;通过主梁的设计计算,掌握按弹性理论分析内力的方法;3.通过双向板、次梁、主梁的设计计算,掌握按弹性理论分析内力的方法;4.熟悉现浇梁、板的构造要求;5.掌握钢筋混凝土结构施工图的表达方式、制图规范、提高绘图能力;6.学习绘制钢筋材料表。
三.设计内容及要求(一)设计计算说明书的编制依据有关规范、文献,进行结构选型、结构布置、结构设计计算。
主要包括如下内容:1.进行结构选型、柱网布置,主、次梁布置;2.楼板、主梁及次梁截面尺寸的确定;3.混凝土、钢筋强度等级的选择;4.确定连续板、连续次梁及连续主梁的计算单元及计算简图;5.计算永久荷载(恒荷载)及可变荷载(活荷载);6.不同荷载下的连续板、连续次梁及连续主梁的内力计算:单向板:按考虑塑性内重分布的方法计算。
次梁:按考虑塑性内重分布的方法计算。
主梁:按弹性理论方法计算。
双向板及其主、次梁:按弹性理论方法计算。
7.选取板、次梁及主梁控制截面内力,分别进行配筋设计及构造设计,并进行裂缝及变形验算。
(二)绘制结构施工图及钢筋材料表:(1)楼盖结构布置图(楼板、次梁、主梁布置);(2)楼板配筋图及钢筋表;(3)次梁的配筋图及钢筋表;(4)主梁的抵抗弯矩图,配筋图及钢筋表。
(三)完成成果要求:(1)设计计算书一份。
(2)绘制结构施工图一张A1号图纸,包括楼盖结构布置图,楼板配筋图,次梁的配筋图,主梁的抵抗弯矩图,配筋图。
四.设计原始资料1.学生分组及设计参数见表1。
每组3-5人,其他参数由指导教师确定。
2.楼面做法:工业仓库:20-25mm厚水泥砂浆地面;钢筋混凝土现浇楼板;15-20mm厚石灰砂浆抹底。
百货商场、百货商场楼盖:大理石地面,可根据相关图集由学生自己确定构造做法。
第十章 钢筋混凝土梁板结构一、填空题:1、钢筋混凝土结构的楼盖按施工方式可分为 、 、 三种形式。

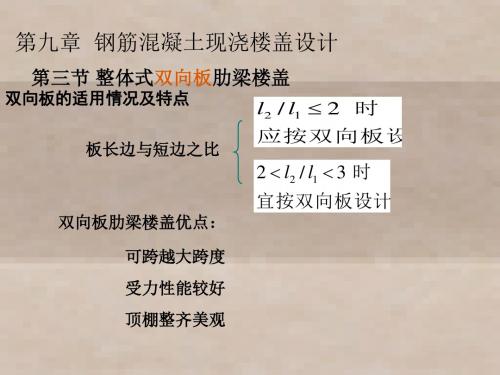

2、现浇整体式钢筋混凝土楼盖结构按楼板受力和支承条件不同,又可分为 、 、 、 等四种形式。
3、从受力角度考虑,两边支承的板为 板。
4、现浇整体式单向板肋梁楼盖是由组成 、 、 的。
5、单向板肋梁楼盖设计中,板和次梁采用 计算方法,主梁采用 计算方法。
6、多跨连续梁、板采用塑性理论计算时的适用条件有两个,一是 ,二是 。
7、对于次梁和主梁的计算截面的确定,在跨中处按 ,在支座处按 。
8、多跨连续双向板按弹性理论计算时,当求某一支座最大负弯矩时,活荷载按 考虑。
9、无梁楼盖的计算方法有 、 两种。
10、双向板支承梁的荷载分布情况,由板传至长边支承梁的荷载为 分布;传给短边支承梁上的荷载为 分布。
11、当楼梯板的跨度不大(m 3 ),活荷载较小时,一般可采用 。
12、板式楼梯在设计中,由于考虑了平台对梯段板的约束的有利影响,在计算梯段板跨中最大弯矩的时候,通常将81改成 。
13、钢筋混凝土雨篷需进行三方面的计算,即 、 、 。
二、判断题:1、两边支承的板一定是单向板。
( )2、四边支承的板一定是双向板。
( )3、为了有效地发挥混凝土材料的弹塑性性能,在单向板肋梁楼盖设计中,板、次梁、主梁都可采用塑性理论计算方法。
( )4、当求某一跨跨中最大正弯矩时,在该跨布置活载外,其它然后隔跨布置。
( )5、当求某一跨跨中最大正弯矩时,在该跨不布置活载外,其它然后隔跨布置。
( )6、当求某跨跨中最小弯矩时,该跨不布置活载,而在相邻两跨布置,其它隔跨布置。
( )7、当求某支座最大负弯矩,在该支座左右跨布置活载,然后隔跨布置。
( )8、当求某一支座最大剪力时,在该支座左右跨布置活载,然后隔跨布置。
( )9、在单向板肋梁楼盖截面设计中,为了考虑“拱”的有利影响,要对所有板跨中截面及支座截面的内力进行折减,其折减系数为8.0。
..现浇钢筋混凝土单向板肋形楼盖课程设计一、 设计资料1、 某多层厂房,内框架结构体系,结构平面布置图如下:2、 荷载1) 水磨石面 0.65kN/m 2; 2) 钢丝网抹面吊顶 0.45kN/m 2; 3) 楼面活荷载 5.5kN/m 3;3、 材料1) 混凝土: C30(c f =14.3N/mm 2 , t f =1.43N/mm 2;) 2) 钢筋:梁钢筋HRB400级(y f =360 N/mm 2),其余钢筋采用HPB300级(y f =270N/mm 2)。
二、 楼盖梁格布置草图三、 构件尺寸的确定1、 确定主梁跨度为6.6m ,次梁的跨度6m ,主梁每跨内布置两根次梁,板的跨度 为2.2m 。
2、 估计截面尺寸,按跨高比条件:板厚:板按考虑塑性内力重分布设计,按不验算挠度的刚度条件,板厚应不小于了L/30=2200/30=73.33mm ,此值小于工业房屋楼面最小厚度70mm 的构造要求,故取板厚h=80mm 。
次梁截面b*h : h=o l /18~o l /12=333~500mm ,考虑到楼面活荷载比较大,初估取h=450mm ,截面宽度b=(1/2~1/3)h ,取b=200mm 。
主梁截面b*h : h=o l /15~o l /12=440~660mm,取h=650mm ,截面宽度取b=250mm 。
四、 板的设计 1、 荷载板的永久荷载标准值:水磨石楼面 0.65 kN/2m ; 80mm 钢筋砼板 0.08×25=2.0kN/2m ; 钢丝网抹灰吊顶 0.45 kN/2m ;恒载标准值 3.1 kN/2m ; 活荷载标准值 5.5 kN/2m ;活载控制时,考虑恒载分项系数1.2,活荷载分项系数1.4荷载总设计值 g+q=1.2×3.1+1.4×5.5=11.54 kN/2m恒载控制时,考虑恒载分项系数1.35,活荷载分项系数1.4,组合系数0.9.荷载总设计值 g+q=1.35×3.1+1.4×0.9×5.5=11.12kN/2m由此可确定为活载控制,即荷载总设计值为11.54kN/2m2、 计算简图由板和次梁尺寸可以得到板的设计简,板的支承情况如下图。
p钢筋混凝⼟结构设计原理课程设计-整体式单向板肋梁楼盖设计钢筋混凝⼟结构课程设计单向板肋梁楼盖院系:专业年级:学⽣姓名:学号:⽬录⼀、平⾯结构布置-----------------------------------------------(1)⼆、板的设计----------------------------------------------------(5)三、次梁的设计-------------------------------------------------(9)四、主梁的设计-------------------------------------------------(18)五、关于计算书及图纸的⼏点说明----------------------------(24)六、设计总结-------------------------------------------------(27)施⼯图平⾯结构布置图---------------------------------------------图纸1板的配筋图--------------------------------------------------图纸1主梁配筋图---------------------------------------------------图纸1次梁的配筋图------------------------------------------------图纸2主梁内⼒包络图---------------------------------------------附图⼀403计算书现浇钢筋混凝⼟单向板肋梁楼盖设计计算书⼀、平⾯结构布置:1、确定主梁的跨度为m .96,次梁的跨度为m 4.5,主梁每跨内布置两根次梁,板的跨度为m 3.2。
楼盖结构布置图如下:42、荷载计算:取1m 宽板带计算、板厚为100㎜:地板砖地⾯(3/5.60m kN ) m kN /4.015.60=? 100mm 厚钢筋混凝⼟现浇板(3/25m kN =γ) m kN /5.22511.0=?? 板底抹灰(2/255.0m kN ) m kN /255.01255.0=?恒载: m kN g k /405.3=活载: q=3.5 KN/m恒荷载分项系数取1.2;活荷载分项系数取1.3。
现浇钢筋混凝土整体式肋梁楼盖结构现浇钢筋混凝土整体式肋梁楼盖结构是一种常用的建筑结构形式,具有重要的背景和意义。
背景:随着城市化进程的不断加快,建筑结构的设计和施工技术也不断得到发展和创新。
在楼盖结构设计中,现浇钢筋混凝土整体式肋梁楼盖结构应运而生。
它是传统肋板楼盖结构的一种改进和优化,融合了钢筋混凝土与整体式肋梁结构的优点,具有更好的承载能力和抗震性能。
背景:随着城市化进程的不断加快,建筑结构的设计和施工技术也不断得到发展和创新。
在楼盖结构设计中,现浇钢筋混凝土整体式肋梁楼盖结构应运而生。
它是传统肋板楼盖结构的一种改进和优化,融合了钢筋混凝土与整体式肋梁结构的优点,具有更好的承载能力和抗震性能。
意义:现浇钢筋混凝土整体式肋梁楼盖结构在建筑工程中具有重要的意义。
首先,它能够提高楼盖结构的承载能力,使建筑更加稳定和安全。
其次,它通过整体式肋梁的设置,提升了楼盖结构的抗震性能,降低了地震对建筑的破坏风险。
此外,现浇钢筋混凝土整体式肋梁楼盖结构还具有较好的施工性能,能够提高工程施工效率,减少施工成本。
意义:现浇钢筋混凝土整体式肋梁楼盖结构在建筑工程中具有重要的意义。
首先,它能够提高楼盖结构的承载能力,使建筑更加稳定和安全。
其次,它通过整体式肋梁的设置,提升了楼盖结构的抗震性能,降低了地震对建筑的破坏风险。
此外,现浇钢筋混凝土整体式肋梁楼盖结构还具有较好的施工性能,能够提高工程施工效率,减少施工成本。
意义:现浇钢筋混凝土整体式肋梁楼盖结构在建筑工程中具有重要的意义。
首先,它能够提高楼盖结构的承载能力,使建筑更加稳定和安全。
其次,它通过整体式肋梁的设置,提升了楼盖结构的抗震性能,降低了地震对建筑的破坏风险。
此外,现浇钢筋混凝土整体式肋梁楼盖结构还具有较好的施工性能,能够提高工程施工效率,减少施工成本。
意义:现浇钢筋混凝土整体式肋梁楼盖结构在建筑工程中具有重要的意义。
首先,它能够提高楼盖结构的承载能力,使建筑更加稳定和安全。
一、设计资料某工业厂房房屋, 层高3.6m, 总长25.24m, 总宽18.24m, 楼盖采用现浇整体式钢筋混凝土肋梁楼盖, 楼面活荷载标准值6.0 kN/m2, 楼面面层为20㎜厚水泥砂浆面层, 15㎜厚混合砂浆天棚抹灰。
梁、板混凝土均采用C20级;主、次梁受力钢筋采用HRB335级钢, 其他采用HPB300级钢。
二、结构布置楼盖采用单向板肋梁楼盖方案, 其构件尺寸: 板厚80㎜, 次梁截面为b×h=200㎜×400㎜,主梁截面为b×h=250㎜×600㎜, 柱截面为b×h=400㎜×400㎜梁板布置如下图:三、板的计算(板按塑性内力重分布方法计算, 取每米宽板带为计算单元)1.荷载20㎜厚水泥砂浆面层: 20×0.02=0.4 kN/m280㎜厚钢筋混凝土板: 25×0.08=2.0 kN/m215㎜厚混合砂浆抹灰: 17×0.015=0.26 kN/m2恒载标准值: gk=0.4+2.0+0.26=2.66 kN/m2a.活载标准值: pk=6.0 kN/m2b.由可变荷载效应控制的组合: q=1.2×2.66+1.3×6.0=10.99 kN/m2由永久荷载效应控制的组合: q=1.35×2.66+0.7×1.3×6.0=9.05 kN/m2每米板宽: q=10.99 kN/m2.计算简图计算跨度中间跨l0=l n=2000-200=1800㎜边跨l0=l n+(h/2)=2000-120-100+(80/2)=1820㎜l0=l n+(a/2)=1780+(120/2)=1840㎜取l0=1820㎜跨度差(1820-1800)/2=1.1%﹤10%故板可按等跨连续板计算内力。
3.内力计算板的弯矩计算如下表:4.配筋计算b=1000㎜ h=80㎜ h0=80-20=60㎜ f c=9.6 N/㎜2 f y=270 N/㎜2正截面强度计算如下表:截面位置 边跨中第一内支座 中间跨跨中中间跨支座M(kN ·m)3.31﹣3.312.232.23×0.8﹣2.54﹣2.54×0.80.096 0.096 0.065 0.052 0.073 0.0590.1010.101 0.067 0.053 0.076 0.061 0bh A f f ξ=215215 143113162130选用钢筋实配面积(㎜2)251251189189189189注: 对于轴线 间板带, 其中间支座和中间跨中截面弯矩设计值可折减20%实际配筋:min 196 1.10.24%0.2%45450.18%100080270s t y A f bh f ρρ===>=⨯=⨯=⨯及 符合要求根据计算结果及板的构造要求, 画出配筋图, 如图所示。
一.设计题目现浇钢筋混凝土整体式肋梁楼盖结构二.设计目的1.了解现浇混凝土单向板肋梁楼盖、双向板肋梁楼盖的一般设计过程;2.通过单向板肋梁板、次梁的设计计算,掌握考虑塑性内力重分布的计算方法;通过主梁的设计计算,掌握按弹性理论分析内力的方法;3.通过单向板、次梁、主梁的设计计算,掌握按弹性理论分析内力的方法;4.熟悉现浇梁、板的构造要求;5.掌握钢筋混凝土施工图的表达方式、制图规范、提高绘图能力;6.学习绘制钢筋材料表。
三.设计内容及要求(一)设计计算说明书的编制依据有关规范、文献,进行结构选型、结构布置、结构设计计算。
主要包括如下内容:1.进行结构选型、柱网布置,主、次梁布置;2.楼板、主梁及次梁截面尺寸的确定;3.混凝土、钢筋强度等级的选择;4.确定连续板、连续次梁及连续主梁的计算单元及计算简图;5.计算永久荷载(恒荷载)及可变荷载(活荷载);6.不同荷载下的连续板、连续次梁及连续主梁的内力计算:单向板:按考虑塑性内重分布的方法计算。
次梁:按考虑塑性内重分布的方法计算。
主梁:按弹性理论方法计算。
双向板及其主、次梁:按弹性理论方法计算。
7.选取板、次梁及主梁控制截面内力,分别进行配筋设计及构造设计,并进行裂缝及变形验算。
(二)绘制结构施工图及钢筋材料表:(1)楼盖结构布置图(楼板、次梁、主梁布置);(2)楼板配筋图及钢筋表;(3)次梁的配筋图及钢筋表;(4)主梁的抵抗弯矩图,配筋图及钢筋表。
(三)完成成果要求:(1)设计计算书一份。
(电子打印版、手写版都可,手写的需用统一的答题纸)(2)绘制结构施工图若干,包括楼盖结构布置图,楼板配筋图,次梁的配筋图,主梁的抵抗弯矩图,配筋图。
打印的用A3图纸,手绘的用统一答题纸或A3图纸。
四.设计原始资料1.学生分组及设计参数见附表,其他参数自己根据实际情况确定。
2.楼面做法:工业仓库:20-25mm厚水泥砂浆地面;钢筋混凝土现浇楼板;15-20mm厚石灰砂浆抹底。
办公写字楼、档案室:地板砖地面,可根据相关图集由学生自己确定构造做法。
钢筋混凝土现浇楼板;15-20mm厚石灰砂浆抹底,吊顶材料自选。
百货商场、机场大厅:大理石地面,可根据相关图集由学生自己确定构造做法。
钢筋混凝土现浇楼板,15-20mm厚石灰砂浆抹底,吊顶材料自选。
3.材料:混凝土强度等级为C25-C40;主、次梁内纵向受力钢筋为HRB335或HRB400;板中钢筋及梁中箍筋为HPB300或HRB335。
4.楼面活荷载查阅荷载规范确定。
主要参考资料一.选用规范1.《混凝土结构设计规范》(GB50010-2010)2.《建筑结构荷载规范》(GB50009-2001)3.《建筑结构制图标准》(GB/T50105-2001)二.其他1.《混凝土结构设计原理》及相关教材2.楼地面构造做法图集。
3.相关参考资料《钢筋混凝土结构》课程设计计算书题目:某工业厂房第一车间楼盖设计(两层跨柱网:6.6m×6.6m楼面活荷载4.0kN/2m)院系:专业班级:学生姓名:学号:指导教师:2010年6月目录1.设计题目与设计条件 (5)1.1设计题目: (5)1.2设计条件: (5)1.2.1结构类型:砌体结构 (5)1.2.2建筑材料: (5)1.2.2.1屋面做法:(自上而下) (5)1.2.2.2楼面做法:(自上而下) (5)2.楼盖的结构平面布置: (5)3.板的设计 (6)3.1楼盖板的设计 (6)3.1.1荷载 (6)3.1.2计算简图 (7)3.1.3弯矩计算值 (7)3.1.4正截面受弯承载力计算 (7)3.2屋面板的设计 (8)3.2.1荷载 (8)3.2.2计算简图 (8)3.2.3弯矩计算值 (9)3.2.4正截面受弯承载力计算 (9)4.次梁设计 (10)4.1荷载 (10)4.2内力计算 (10)4.3承载力计算 (10)4.3.1正截面受弯承载力 (10)4.3.2斜截面受剪承载力 (11)5.主梁设计 (11)5.1荷载设计值 (11)5.2计算简图 (12)5.3内力设计值及包络图 (12)5.3.1弯矩设计值 (12)5.3.2剪力设计值 (12)5.3.3弯矩、剪力包络图 (12)5.4承载力计算 (15)5.4.1正面受弯承载力 (15)5.4.2斜截面受剪承载力 (15)6.绘制施工图 (16)7.对主梁挠度与裂缝宽度的计算 (17)7.1对主梁挠度的计算 (17)7.1.1对支座B的配筋面积计算 (17)7.1.2对第二跨中配筋面积计算 (18)7.2对主梁裂缝宽度计算 (18)7.2.1对支座B进行裂缝宽度计算 (19)7.2.2对第一跨中进行裂缝计算 (19)1.设计题目与设计条件 1.1设计题目:广州市番禺区某工业厂房第一车间(两层)楼盖,采用现浇整体式钢筋混凝土单向板肋梁楼盖形式。
混凝土采用C30级,梁中的纵向受力钢筋采用HRB335,其他钢筋采用HPB235。
屋面为不上人屋面,屋面活荷载标准值为0.5kN/2m ;设计时取楼面活荷载、横向及纵向的柱网尺寸为设计参数,其中:根据该工厂的使用要求,楼面活荷为4.0kN/2m ,横向柱网尺寸取为:6.6m ,纵向柱网尺寸与横向柱网相同。
1.2设计条件:1.2.1结构类型:砌体结构 1.2.2建筑材料: 1.2.2.1屋面做法:(自上而下)1:2.5水泥砂浆砌膨胀珍珠岩单拱隔热板40mm 厚(重度不大于14kN/3mm ); 陶粒混凝土找坡(坡度2%,最薄处20mm 厚、重度不大于14kN/2mm ) 1:2.5水凝砂浆找平20mm 厚(重度20kN/3m )现浇钢筋混凝土板,板底抹灰15mm 厚(重度17kN/3m ) 1.2.2.2楼面做法:(自上而下)10mm 厚耐磨地砖(重度22kN/3m ); 1:3水泥砂浆找平20mm 厚现浇钢筋混凝土楼板,板底混合砂浆抹灰20mm 厚楼盖建筑平面2.楼盖的结构平面布置:主梁沿横向布置,次梁沿纵向布置。
主梁跨度为6.6m ,次梁的跨度为6.6m ,主梁每跨内布置两根次梁,板的跨度为 2.2m ,2o l /1o l =6.6/2.2=3,因此按单向板设计。
按跨高比条件,要求板厚h ≥2200/40=55mm ,对工业建筑的楼盖板,要求h ≥70mm ,取板厚h=80mm 。
次梁截面高度应满足h=o l /18~o l /12=6600/18~6600/12=367~550mm 。
考虑到楼面可变荷载比较大,取h=500mm 。
截面宽度取b=200mm主梁截面高度应满足h=o l /15~o l /10=6600/15~6600/10=440~650mm 。
截面宽度为b=300mm楼盖板结构平面布置图3.板的设计3.1楼盖板的设计已如前述,轴线①~②、⑤~⑥的板属于端区格单向板;轴线②~⑤的板属于中间区格单向板。
3.1.1荷载板的永久荷载标准值10mm 厚耐磨地砖 0.01×22=0.22kN/2m 80mm 现浇钢筋混凝土板 0.08×25=2kN/2m 20mm1:3水泥砂浆找平 0.02×20=0.4kN/2m 20mm 板底混合砂浆抹灰 0.02×17=0.34kN/2m小计 2.96kN/2m 板的可变标准荷载值 4kN/2m永久荷载分项系数取1.2或1.35,因楼面可变荷载标准值等于4.0kN/2m ,所以可变荷载分项系数应取1.4。
于是板的荷载总计算值①q=G γk g +ϕQ γk q =1.35×2.96+0.7×1.4×4=7.916kN/2m②q=G γk g +Q γk q =1.2×2.96+1.4×4=9.152kN/2m由于②>①,所以取②q=9.152kN/2m ,近似取q=9kN/2m 3.1.2计算简图次梁截面为200mm ×500mm ,现浇板在墙上的支承长度不小于100mm ,取板在墙上的支承长度为120mm 。
按塑性内力重分布设计,板的计算跨度:边跨o l =n l +h/2=2200-100-120+80/2=2020mm<1.025n l =2030mm ,取o l =2020mm 中间跨o l =n l =2200-200=2000mm因跨度相差小于10%,可按等跨连续板计算。
取1m 宽板带作为计算单元,计算简图如图所示3.1.3弯矩计算值由表11-1可查得,板的弯矩系数m a 分别为:边跨中,1/11;离端第二支座,-1/11;中跨中,1/16;中间支座,-1/14。
故1M =-B M =(g+q )201l /11=9.2×202.2/11=3.34kN ·mC M =-(g+q )201l /14=-9.2×20.2/14=-2.57kN ·m 3M =2M =(g+q )201l /16=9.2×20.2/16=2.25kN ·m这是对端区单向板而言的,对于中间区格单向板,其C M 和2M 应乘以0.8,C M =0.8×-2.57=-2.06kN ·m ;2M =0.8×2.25=1.80kN ·m3.1.4正截面受弯承载力计算环境类别为一级,C30混凝土,板的最小保护层厚度c=15mm 。
板厚80mm ,o h =80-20=60mm ;板宽b=1000mm 。
C30混凝土,1a =1.0,c f =14.3kN/2m ;HPB235钢筋,y f =210N/2m 。
板配筋计算的过程于下表。
便,近似对钢筋面积乘以0.8.31221B C C B A 楼盖板的计算简图g+q=9kN/m^计算结果表明,支座截面的 均小于0.35,符合塑性内力重分布的原则;s A /bh=246/(1000×80)=0.308%,此值大于0.45t f /y f =0.45×1.43/210=0.306%,同时大于0.2%,满足最小配筋率。
屋面板结构平面布置图3.2屋面板的设计 3.2.1荷载板的永久荷载标准值40mm1:2.5水泥砂浆砌膨胀珍珠岩单拱隔热板 0.04×14=0.56kN/2m ≥20mm 陶粒混凝土找坡(0.02+0.02+0.02×28.19)×21×14=1.666kN/2m20mm1:2.5水泥砂浆找平 0.02×20=0.4kN/2m 80mm 钢筋混凝土板 0.08×25=2kN/2m 15mm 板底混合砂浆抹灰 0.015×17=0.255kN/2m小计 4.881kN/2m 板的可变荷载标准值 0.5kN/2m 荷载总计算值①q=G γk g +ψQ γk q =1.35×4.881+0.7×1.4×0.5=7.079kN/2m②q=G γk g +Q γk q =1.2×4.881+1.4×0.5=6.557kN/2m由于①>②,所以取①q=7.079kN/2m ,近似取q=7kN/2m3.2.2计算简图次梁截面为200mm ×500mm ,现浇板在墙上的支承长度不小于100mm ,取板在墙上的支承长度为120mm 。
