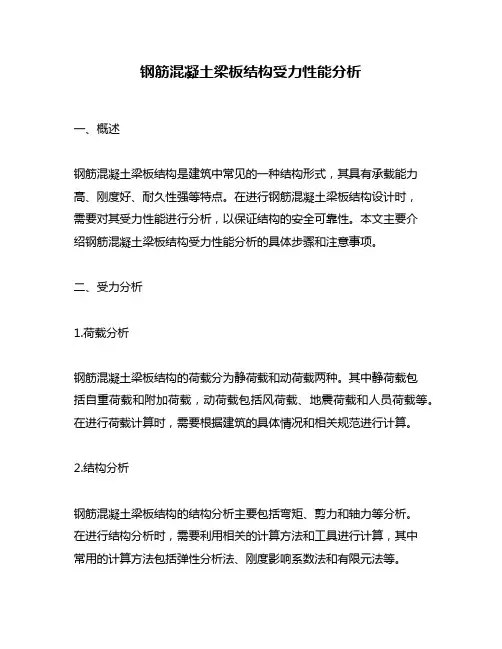

钢筋混凝土梁板结构受力性能分析
钢筋混凝土梁板结构受力性能分析一、概述钢筋混凝土梁板结构是建筑中常见的一种结构形式，其具有承载能力高、刚度好、耐久性强等特点。
在进行钢筋混凝土梁板结构设计时，需要对其受力性能进行分析，以保证结构的安全可靠性。
本文主要介绍钢筋混凝土梁板结构受力性能分析的具体步骤和注意事项。
二、受力分析1.荷载分析钢筋混凝土梁板结构的荷载分为静荷载和动荷载两种。
其中静荷载包括自重荷载和附加荷载，动荷载包括风荷载、地震荷载和人员荷载等。
在进行荷载计算时，需要根据建筑的具体情况和相关规范进行计算。
2.结构分析钢筋混凝土梁板结构的结构分析主要包括弯矩、剪力和轴力等分析。
在进行结构分析时，需要利用相关的计算方法和工具进行计算，其中常用的计算方法包括弹性分析法、刚度影响系数法和有限元法等。
3.受力分析在进行受力分析时，需要对梁板结构的受力性能进行全面分析。
其中，需要分析梁板结构的强度、稳定性和刚度等指标，并根据相关规范和实际情况进行评估。
在进行受力分析时，需要注意以下几点：（1）考虑荷载的影响，进行弯矩、剪力和轴力等分析；（2）根据强度和稳定性要求，进行梁板结构的验算；（3）根据刚度要求，进行梁板结构的刚度分析。
三、设计要求在进行钢筋混凝土梁板结构设计时，需要满足以下要求：1.强度要求钢筋混凝土梁板结构的强度要求是指在荷载作用下，结构不会发生破坏或者失效。
强度要求需要满足相关规范和标准的要求，在进行设计时需要进行验算。
2.稳定性要求钢筋混凝土梁板结构的稳定性要求是指在荷载作用下，结构不会发生失稳。
稳定性要求需要满足相关规范和标准的要求，在进行设计时需要进行验算。
3.刚度要求钢筋混凝土梁板结构的刚度要求是指在荷载作用下，结构不会发生过度变形。
刚度要求需要满足相关规范和标准的要求，在进行设计时需要进行验算。
四、设计流程钢筋混凝土梁板结构的设计流程如下：1.确定设计荷载在进行设计时，需要确定钢筋混凝土梁板结构的设计荷载，包括自重荷载、附加荷载和动荷载等。
梁板结构
一、概述
装配式钢筋混凝土楼盖，楼板采用钢筋混凝土预制构件，便于工业化
生产，在多层民用建筑和厂房中应用较广。但是这种楼面整体性、抗 震性、防水性较差，不便于开设孔洞，因此对于高层建筑及有抗震要 求的建筑以及使用上要求防水和开设洞口的楼面，均不宜采用。 装配整体式钢筋混凝土楼盖，是将楼板中的部分构件预制，在现场 安装后，再通过现浇的部分连成整体。其整体性较装配式好又较现浇 式节省模板。但这种楼盖要进行混凝土二次浇灌，有时还需增加焊接 工作量。故多用于荷载较大的多层工业厂房，高层民用建筑及有抗震 设防要求的建筑。近几年我国较大城市住宅中多采用装配整体式，一 个房间整面墙、整块楼板均为一块板，生产比较工业化。
二、整体现浇式单向板肋形楼盖
应当指明，上述调整是在按弹性方法计算时才进行的。
采取上述调整措施，意味着可减少板、梁在支座处的转 动，以此来反映由于忽略支座对板、梁的约束作用而引起 的误差。在上述调整中，对板和次梁的调整幅度不一样， 是由于次梁对板的约束作用较主梁对次梁的约束作用大。 主梁和柱之间，在一定程度上也有类似的约束作用发生， 为偏于安全起见对主梁不予调整。
二、整体现浇式单向板肋形楼盖
塑性理论计算方法的基本概念 下面以图10-11所示的两跨连续梁为例，• 说明塑性变形内力重 分布的概念。梁承受均布恒荷载g及均布活荷载q，根据三种最不 利荷载组合，可画出它的弯矩包络图。若按弹性体系计算，支座 截面将按MBmax=-67.5kN· m配筋，跨中截面将按 M1max=46.8kN· m配筋。为了节约材料，现将支座截面的配筋减 少些，假设减少后按支座弯矩MB=47.25kN· m（约为0.7MBmax） 来配筋，跨中截面则仍按M1max来配筋，这样调整内力，是否会 影响连续梁的承载能力，现分析如下： 图10-11 两跨连续梁的弯距图（考虑塑性内力重分布）a)恒+活 1+活2 b)恒+活1 c)恒+活2 （１）当荷载布置为“恒＋活1”时， 跨中和支座产生的弯矩分别为46.8kN· m• 和45.18kN· m。由于跨 中钢筋未减少，而支座钢筋又是按弯矩为47.25kN· m配置的，大 于45.18kN· m，所以此时连续梁的承载能力是安全可靠的。
建筑力学与结构 第八章钢筋混凝土梁板结构
单向板肋梁楼盖与双向板肋梁楼盖的划分原则
对于四边支承板： l2 / l1 ≥ 3时，短向受力，按单向板设计； l2 / l1 ≤ 2时，双向受力，按双向板设计； 2<l2 / l1 < 3时，宜按双向板设计，亦可按单向板设计，但长边方向配置足
够的构造钢筋。
l02 l01
楼盖的传力路线
单向板楼盖传力路线： 荷载→板→（沿短边）→次梁→主梁→柱或墙
活荷载4：第一 内支座-Mmax
活荷载5：第二 内支座-Mmax
要想得到构件上某截面的某种最不利内力，只需要将 恒载下的内力与上述活载情况下的内力进行组合,将求得各 组合的内力画在同一图上，以同一条基线绘出，便得到 “内力叠合图”，其外包线称为“内力包络图”。
A
B
C
D
承受均布荷载的五跨连续梁的弯矩包络图来说明，研究
对于民用建筑，当楼面梁的负荷范围较大时，负荷
范围内同时布满活荷载标准值的可能性较小，故可以对活
荷载标准值进行折减，见下表。
构件所在的位置
单向板楼盖荷载情况
板
板：负载宽度b=1m
板受到的均布恒荷载设计值g板＝ 恒载分项系数rG×钢筋混凝土材料重度r×板厚 h×负载宽度b＋板面及板底构造层重量
板受到的均布活荷载设计值q板＝ 活载分项系数rQ×均布活荷载标准值qk×负载宽 度b
主梁
次梁
主梁沿纵向布置
若横向柱距大于纵向柱距较多 时，也可以沿纵向布置主梁。 这样可减小主梁的截面高度， 从而增大了室内净高。
只布置次梁，而不设主梁
在有中间走廊的房屋中，常可 利用中间纵墙承重，可以只布 置次梁而不设主梁。
次梁
主梁
次梁
结构平面布置注意问题

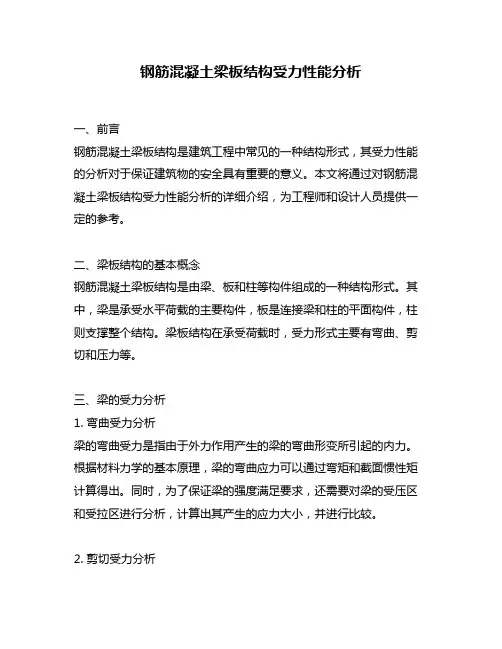

钢筋混凝土梁板结构受力性能分析
钢筋混凝土梁板结构受力性能分析一、前言钢筋混凝土梁板结构是建筑工程中常见的一种结构形式，其受力性能的分析对于保证建筑物的安全具有重要的意义。
本文将通过对钢筋混凝土梁板结构受力性能分析的详细介绍，为工程师和设计人员提供一定的参考。
二、梁板结构的基本概念钢筋混凝土梁板结构是由梁、板和柱等构件组成的一种结构形式。
其中，梁是承受水平荷载的主要构件，板是连接梁和柱的平面构件，柱则支撑整个结构。
梁板结构在承受荷载时，受力形式主要有弯曲、剪切和压力等。
三、梁的受力分析1. 弯曲受力分析梁的弯曲受力是指由于外力作用产生的梁的弯曲形变所引起的内力。
根据材料力学的基本原理，梁的弯曲应力可以通过弯矩和截面惯性矩计算得出。
同时，为了保证梁的强度满足要求，还需要对梁的受压区和受拉区进行分析，计算出其产生的应力大小，并进行比较。
2. 剪切受力分析梁的剪切受力是指由于外力作用产生的梁沿截面平面内的剪应力所引起的内力。
剪切应力的大小可以通过剪力和截面面积计算得出。
同时，为了保证梁的剪切强度满足要求，还需要对梁的截面形状进行分析，计算出其惯性矩和剪跨比，并进行比较。
3. 稳定性分析梁的稳定性是指在承受外力作用时，梁的抗弯刚度是否足够，以及梁的变形是否满足要求。
对于一般情况下的梁，可以通过计算梁的截面抗弯刚度和截面的变形情况来进行稳定性分析。
四、板的受力分析1. 弯曲受力分析板的弯曲受力是指由于外力作用产生的板的弯曲形变所引起的内力。
与梁的弯曲受力相似，板的弯曲应力可以通过弯矩和截面惯性矩计算得出。
2. 剪切受力分析板的剪切受力是指由于外力作用产生的板沿平面内的剪应力所引起的内力。
剪切应力的大小可以通过剪力和截面面积计算得出。
与梁不同的是，板的剪切强度还需要考虑板的支承方式和板的几何形状等因素。
3. 稳定性分析板的稳定性是指在承受外力作用时，板的抗弯刚度是否足够，以及板的变形是否满足要求。
对于一般情况下的板，可以通过计算板的截面抗弯刚度和板的变形情况来进行稳定性分析。

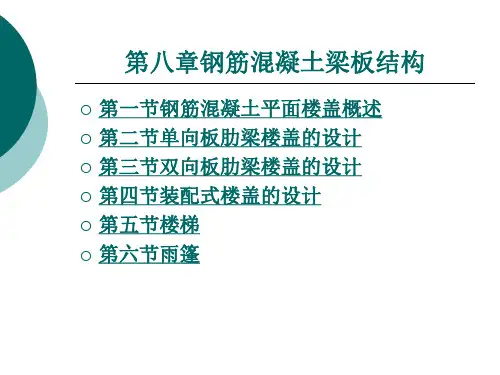

第八章 结构力学
上一页 下一页 返回
第一节钢筋混凝土平面楼盖概述
在高层建筑中，楼盖宜现浇;对抗震设防的建筑，当高度 >=50m时，楼盖应采用现浇;当高度<= 50m时，在顶层、刚性 过渡层和平面复杂或开洞过多的楼层，也应采用现浇楼盖。 随着商品混凝土、泵送混凝土以及工具式模板的广泛使用， 钢筋混凝土结构，包括楼盖在内，大多采用现浇的方式。 日前，我国装配式楼盖主要用在多层砌体房屋，特别是多层 住宅中。在抗震设防区，有限制使用装配式楼盖的趋势。装 配整体式楼盖是提高装配式楼盖刚度、整体性和抗震性能的 一种改进措施，最常见的方法是在板面做40mm厚的配筋现 浇层。 (3)按是否预加应力情况，楼盖可分为钢筋混凝土楼盖和预 应力混凝土楼盖两种。预应力混凝土楼盖用得最普遍的是无 钻结预应力混凝土平板楼盖;当柱网尺寸较大时，预应力楼盖 可有效减小板厚，降低建筑层高。
上一页 下一页 返回
第二节单向板肋梁楼盖的设计
④跨数超过五跨的连续梁、板，当各跨荷载相同且跨度相差 不超过10%时，可按五跨的等跨连续梁、板计算。 (2)为减少计算工作量，结构内力分析时，常常不是对整个结 构进行分析，而是从实际结构中选取有代表性的某一部分作 为计算的对象，称为计算单元。 楼盖中对于单向板，可取1m宽度的板带作为其计算单元， 在此范围内，即图8-3中用阴影线表示的楼面均布荷载便是该 板带承受的荷载，这一负荷范围称为从属面积，即计算构件 负荷的楼面面积。 主、次梁截面形状都是两侧带翼缘(板)的T形截面，每侧翼 缘板的计算宽度取与相邻梁中心距的一半。次梁承受板传来 的均布线荷载，主梁承受次梁传来的集中荷载，由上述假定 ③可知，一根次梁的负荷范围以及次梁传给主梁的集中荷载 范围如图8-3所示。
第一节钢筋混凝土平面楼盖概述
在高层建筑中，楼盖宜现浇;对抗震设防的建筑，当高度 >=50m时，楼盖应采用现浇;当高度<= 50m时，在顶层、刚性 过渡层和平面复杂或开洞过多的楼层，也应采用现浇楼盖。 随着商品混凝土、泵送混凝土以及工具式模板的广泛使用， 钢筋混凝土结构，包括楼盖在内，大多采用现浇的方式。 日前，我国装配式楼盖主要用在多层砌体房屋，特别是多层 住宅中。在抗震设防区，有限制使用装配式楼盖的趋势。装 配整体式楼盖是提高装配式楼盖刚度、整体性和抗震性能的 一种改进措施，最常见的方法是在板面做40mm厚的配筋现 浇层。 (3)按是否预加应力情况，楼盖可分为钢筋混凝土楼盖和预 应力混凝土楼盖两种。预应力混凝土楼盖用得最普遍的是无 钻结预应力混凝土平板楼盖;当柱网尺寸较大时，预应力楼盖 可有效减小板厚，降低建筑层高。
上一页 下一页 返回
第二节单向板肋梁楼盖的设计
④跨数超过五跨的连续梁、板，当各跨荷载相同且跨度相差 不超过10%时，可按五跨的等跨连续梁、板计算。 (2)为减少计算工作量，结构内力分析时，常常不是对整个结 构进行分析，而是从实际结构中选取有代表性的某一部分作 为计算的对象，称为计算单元。 楼盖中对于单向板，可取1m宽度的板带作为其计算单元， 在此范围内，即图8-3中用阴影线表示的楼面均布荷载便是该 板带承受的荷载，这一负荷范围称为从属面积，即计算构件 负荷的楼面面积。 主、次梁截面形状都是两侧带翼缘(板)的T形截面，每侧翼 缘板的计算宽度取与相邻梁中心距的一半。次梁承受板传来 的均布线荷载，主梁承受次梁传来的集中荷载，由上述假定 ③可知，一根次梁的负荷范围以及次梁传给主梁的集中荷载 范围如图8-3所示。
钢筋混凝土梁板结构

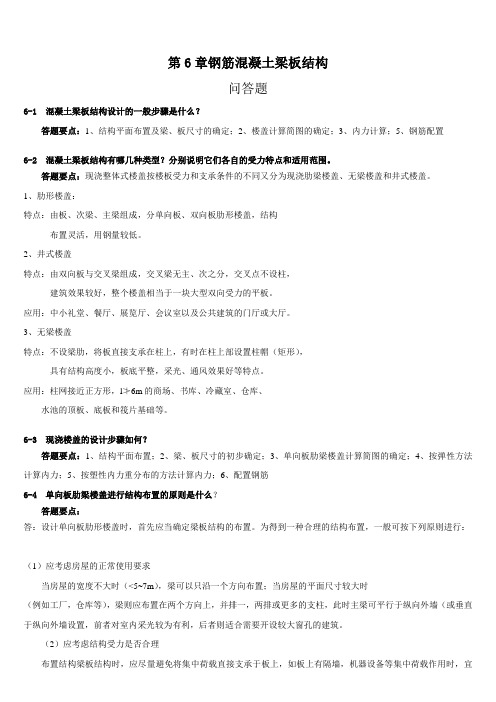

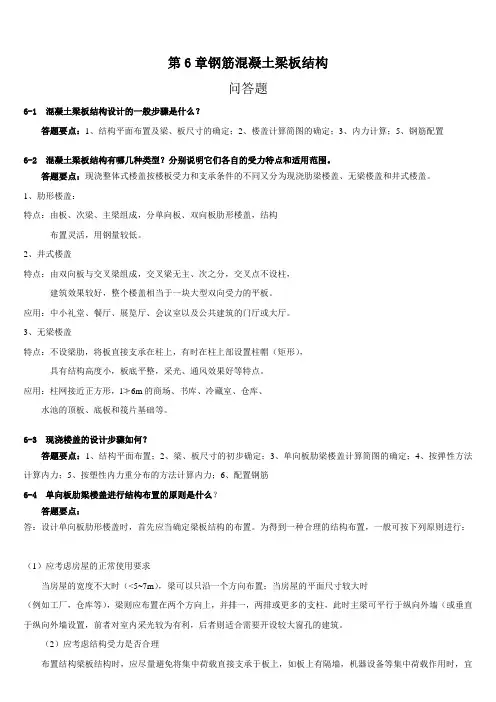

第6章钢筋混凝土梁板结构问答题6-1 混凝土梁板结构设计的一般步骤是什么？答题要点：1、结构平面布置及梁、板尺寸的确定；2、楼盖计算简图的确定；3、内力计算；5、钢筋配置6-2 混凝土梁板结构有哪几种类型？分别说明它们各自的受力特点和适用范围。
答题要点：现浇整体式楼盖按楼板受力和支承条件的不同又分为现浇肋梁楼盖、无梁楼盖和井式楼盖。
1、肋形楼盖：特点：由板、次梁、主梁组成，分单向板、双向板肋形楼盖，结构布置灵活，用钢量较低。
2、井式楼盖特点：由双向板与交叉梁组成，交叉梁无主、次之分，交叉点不设柱，建筑效果较好，整个楼盖相当于一块大型双向受力的平板。
应用：中小礼堂、餐厅、展览厅、会议室以及公共建筑的门厅或大厅。
3、无梁楼盖特点：不设梁肋，将板直接支承在柱上，有时在柱上部设置柱帽（矩形），具有结构高度小，板底平整，采光、通风效果好等特点。
应用：柱网接近正方形，l≯6m的商场、书库、冷藏室、仓库、水池的顶板、底板和筏片基础等。
6-3 现浇楼盖的设计步骤如何？答题要点：1、结构平面布置；2、梁、板尺寸的初步确定；3、单向板肋梁楼盖计算简图的确定；4、按弹性方法计算内力；5、按塑性内力重分布的方法计算内力；6、配置钢筋6-4 单向板肋梁楼盖进行结构布置的原则是什么？答题要点：答：设计单向板肋形楼盖时，首先应当确定梁板结构的布置。
为得到一种合理的结构布置，一般可按下列原则进行：（1）应考虑房屋的正常使用要求当房屋的宽度不大时（<5~7m），梁可以只沿一个方向布置；当房屋的平面尺寸较大时（例如工厂，仓库等），梁则应布置在两个方向上，并排一，两排或更多的支柱，此时主梁可平行于纵向外墙（或垂直于纵向外墙设置，前者对室内采光较为有利，后者则适合需要开设较大窗孔的建筑。
（2）应考虑结构受力是否合理布置结构梁板结构时，应尽量避免将集中荷载直接支承于板上，如板上有隔墙，机器设备等集中荷载作用时，宜在板下设置 梁来支承，也应尽量避免将梁的支座搁在门窗洞口上，否则门窗过梁就要加强。
钢筋混凝土梁板结构概述
• 装配整体式楼盖是将各预制构件在现场吊装就位 后，通过联结措施和现浇混凝土形成整体。此种 结构形式兼有现浇整体式和装配式的优点，但装 配整体式的焊接工作量较大，而且还要进行二次 浇筑。
• 现浇混凝土楼盖主要有单向板肋梁楼盖、双向板 肋梁楼盖、井字楼盖、无梁楼盖等四种形式 (图 9.1) 。
图9.1 楼盖的主要形式 (a)单向板肋梁楼盖；(b)双向板肋梁楼盖；(c)井式楼盖；(d)无梁楼盖
• 肋梁楼盖由板、次梁、主梁组成。板的四周支承
在次梁、主梁上，一般将四周支承在主、次梁上
的板称为一个区格。当板区格的长边l2与短边l1的 比值l2 /l1>2时，板上的荷载主要沿短边l1的方向传 递到支承梁上，而沿长边l2方向传递的荷载很小， 可以忽略不计。板仅沿单方向(短方向)受力时，
称为单向板肋梁楼盖。当板区格的长边l2与短边l1 比值l2 /l1≤2 时板上荷载将通过两个方向传递到相 应支承梁上。
混凝土结构
混凝土结构
钢筋混凝土梁板结构概述
• 钢筋混凝土梁板结构是土建工程中应用最广泛的一种结构。例如房 屋中的楼盖和屋盖、筏式基础、 贮液池的底板和顶盖、扶壁式挡土 墙，桥的桥面以及楼梯、阳台、雨篷等，其中楼盖(屋盖)是最典型 的梁板结构。按施工方法不同，其又分为现浇整体式、装配式、装 配整体式三种形式。
• 钢筋混凝土楼盖目前应用最广的为现浇整体式钢 筋混凝土楼盖。现浇混凝土楼盖具有整体性好、 刚度大、防水性好等优点。此外现浇式梁板结构 还用于平面形状不规则或有较重集中设备荷载等 特殊情况。现浇式楼盖由于施工方法所致，具有 现场劳动量大、模板用量多、工期长的缺点。
• 除现浇混凝土楼盖以外，还有装配式和装配整体 式。装配式楼盖可以由现浇梁和预制板结合而成， 也可以由预制梁和预制板结合而成。由于采用了 预制构件，所以装配式楼盖具有工作效率高和便 于机械化施工等优点。但结构的整体性差、刚度 小、防水性不好，不便于开设孔洞。
钢筋混凝土梁板结构ppt模版课件
1
2
4
3
整体现浇式楼盖具有整体性好，适应性强，防水性好等优点，适用于下列情况：
楼面荷载较大、平面形状复杂或布置上有特殊要求的建筑物。
对于防渗、防漏或抗震要求较高的建筑物。
高层建筑。
双向板：两个方向弯曲。
单向板：主要在一个方向弯曲；
如图：某四边支撑板，受均布荷载作用。
一.单向板与双向板
01
02
*
C.求某支座最大负弯矩或该支座左右截面最大剪力时，应在该支座 左右两跨布置活荷载，然后隔跨布置。 2.内力计算 （1）对于相应的荷载及其布置，当等跨或跨差小于等于10%时，可直接查表用相应公式计算（如查P.130--136）； （2）公式中的荷载应为折算荷载，其他相同。 3.内力包络图 （1）意义：确定非控制截面的内力，以便布置这些截面的钢筋。 （2）内力包络图的作法：见附图，以五跨连续梁为例加以说明。 步骤1：由于对称性，取梁的一半作图；
*
对于（2）：由于支座约束作用将在板内产生轴向压力，称为薄膜 力或薄膜效应，它将减少竖向荷载产生的弯矩，这种有利作用在计算内力时忽略，但在配筋计算时通过折 减计算弯矩加以调整。 对于（3）：主要为计算简单。 对于（4）：方便查表计算，可由结构力学证明。 2.计算单元和从属面积 （1）计算单元：板—取1米宽板带； （见附图） 次梁和主梁—取具有代表性的一根梁。 （2）从属面积：板—取1米宽板带的矩形计算均布荷载； （见附图） 次梁和主梁—取相应的矩形计算均布和集中荷载。
塑性铰 理想铰 A：能承受（基本不变的）弯矩 不能承受弯矩 B：具有一定长度 集中于一点 C：只能沿弯矩方向转动 任意转动 （3）塑性铰的分类 钢筋铰—受拉钢筋先屈服，适筋截面；（转动大、延性好）； 混凝土铰—混凝土先压碎，超筋截面；（转动小、脆性）。 （4）塑性铰对结构的影响 A：使超静定结构超静定次数减少，产生内力重分布； B：塑性铰出现时，只要结构不产生机动，仍可承受荷载；或者 说，当出现足够的塑性铰，使结构产生机动时，结构才失效。
钢筋混凝土梁板结构
在连续梁的某一跨中可能出现的控制弯矩有跨内最大弯矩Mmax、跨内最小 弯矩Mmin、该跨左支座截面最大负弯矩-M左max、右支座截面最大负弯矩-M右 max。
该外包线即为弯矩包络图曲线，如图8.8（a），同样道理也可作出剪力包络 图，如图8.8(b)
（3） 弯矩、剪力计算值。 计算内力值应取支座边缘处的内力。该内力值可通过取隔离体的方法计算求
线弹性分析方法假定结构材料为理想的弹性体，变形模量和刚度均为常值。 1.计算简图
计算简图是按照既符合实际又能简化计算的原则对结构构件进行简化的力
（1） 支承条件。如图8.4所示的混合结构，楼盖四周支承于砌体上，中间 部分的楼板支承在次梁上，次梁支承在主梁上，主梁支承在柱上。
（2）计算跨度。该值与支座反力的分布有关，即与构件的搁置长度a和构 件刚度有关（图8.5 ）。
M=Mc-V0×b/2 剪力设计值：在均布荷载作用下V=Vc-(g+q)×b/2
V=Vc 当板、梁中间支座为砖墙时，或板、梁是搁置在钢筋混凝土构件上时，不作 此调整（图8.9）。
图8.4 板梁的荷载计算范围及计算简图
图8.5 计算跨度
图8.6 连续梁的变形
(a) 理想铰支座时的变形；(b) 支座弹性约束时的变形； (c) 采用折算荷载时的变形
6.用调幅法计算不等跨连续梁、 （1）
① 按荷载的最不利布置，用弹性理论分别求出连续梁各控制截面的弯矩最大值Me
② 在弹性弯矩的基础上，降低各支座截面的弯矩，其调幅系数β不宜超过0.2； 在进行正截面受弯承载力计算时，连续梁各支座截面的弯矩设计值可按下列公式 计算：
M=(1-β)Me
当连续梁两端与梁或柱整体连接时： M=(1-β)Me-V0b/3
20
该外包线即为弯矩包络图曲线，如图8.8（a），同样道理也可作出剪力包络 图，如图8.8(b)
（3） 弯矩、剪力计算值。 计算内力值应取支座边缘处的内力。该内力值可通过取隔离体的方法计算求
线弹性分析方法假定结构材料为理想的弹性体，变形模量和刚度均为常值。 1.计算简图
计算简图是按照既符合实际又能简化计算的原则对结构构件进行简化的力
（1） 支承条件。如图8.4所示的混合结构，楼盖四周支承于砌体上，中间 部分的楼板支承在次梁上，次梁支承在主梁上，主梁支承在柱上。
（2）计算跨度。该值与支座反力的分布有关，即与构件的搁置长度a和构 件刚度有关（图8.5 ）。
M=Mc-V0×b/2 剪力设计值：在均布荷载作用下V=Vc-(g+q)×b/2
V=Vc 当板、梁中间支座为砖墙时，或板、梁是搁置在钢筋混凝土构件上时，不作 此调整（图8.9）。
图8.4 板梁的荷载计算范围及计算简图
图8.5 计算跨度
图8.6 连续梁的变形
(a) 理想铰支座时的变形；(b) 支座弹性约束时的变形； (c) 采用折算荷载时的变形
6.用调幅法计算不等跨连续梁、 （1）
① 按荷载的最不利布置，用弹性理论分别求出连续梁各控制截面的弯矩最大值Me
② 在弹性弯矩的基础上，降低各支座截面的弯矩，其调幅系数β不宜超过0.2； 在进行正截面受弯承载力计算时，连续梁各支座截面的弯矩设计值可按下列公式 计算：
M=(1-β)Me
当连续梁两端与梁或柱整体连接时： M=(1-β)Me-V0b/3
20
建筑结构——钢筋混凝土梁板结构构造
图9－3 单向板肋形楼盖
• 图9-1为一现浇钢筋混凝土肋形楼盖，它属于梁板结构体系，主要承受与板面 相垂直的荷载，当楼板面较大时，常用梁将板面分为若干个矩形区格，形成 连续板和连续梁。梁又分为互相垂直设置的主梁与次梁。这种由梁板组成的 整体现浇楼盖，通常称为肋形楼盖。
• 除楼盖外，属于梁板结构体系的其它建（构）筑物还很多。图9-2所示的地下 室底板结构，与图9-1所示的肋形楼盖很相似，所不同的只是地下室底板上的 荷载为向上作用的地基反力。又如预制的大型屋面板、桥梁的桥面结构、承 受侧压力的挡土墙及大型水池的池底和顶盖等，都可视为梁板结构。上述各 种梁板结构的设计方法基本相同。
图9－22 板的配筋构造图
• a－一端弯起式；b －两端弯起式；c－
分离式
• 图9－22为符合上述构造要求的单向板受力钢筋布置的三种方式。对 于等跨或相邻跨差不大于20％的多跨连续板，符合上述构造要求的这
三种钢筋布置方式，均可满足板的弯矩包络图要求，不必再绘包络图
进行配筋布置。只有当连续板的跨差太大或荷载相差过大时，才需画 弯矩包络图，以确定钢筋切断或弯起的位置及数量。就图11－22中的
作，避免局部受力钢筋应力集中； （4）与受力钢筋组成钢筋网，便于在施工中固定受力筋位置；
3.长向支座的负弯矩配筋
• 在长向支座处，配置一定数量的负弯矩钢筋是为了承担长 向实际存在的一些负弯矩，其数量不少于正弯矩钢筋截面 面积的1/3，并且每米板宽不少于5 6。设置主梁上的板 的负弯矩钢筋，可在距支座边缘l0/4处切断（弯直钩，l0为 板的短向净跨，见图9－23）。
筑的门厅等场所。本章将以肋形楼盖为例来说明梁板结构的设计计算 方法。
图9－4双向板肋形楼盖
• 整体式单向板肋形楼盖一般由板、次梁和主梁组成（见图9-3）。
第六章 钢筋混凝土梁板结构
(2)求支座弯矩：其活荷载的布置方式为假定活荷载满布时 计算出的支座弯矩即为支座最大弯矩
三、双向板截面配筋计算和构造要求
1.截面配筋计算特点
短向钢筋放下长向钢筋的下面， h0x=h-as h0y=h0x-d
2.板厚(满足刚度要求） 80mm≤h≤160mm 3.板中钢筋的配置 弯起式和分离式（常用）
恒载标准值： 恒载设计值： 活载标准值: 活载设计值:
Gk =54.82kN G =1.2×54.82=65.78kN Qk =12×6=72kN Q =1.3×72=93.6kN
2.内力计算 计算跨度： (教材100页，表6-3） 边跨 Ln1=6000-150-120-130=5600mm L01 =1.025Ln1 + b/2=1.025×5600 + 150= 5890mm ， L01 =Lc1 =5600+150+370/2=5935mm 取二者中较小值， L01 = 5890mm 中间跨 l02 = l03 = lc2 = 6000mm 跨度差 (6000-5890)/5890 ×100% = 1.9% ＜ 10%，可采 用等跨连续梁的内力系数计算。 计算简图如图6-31所示。
（1）弯矩(教材101页）
M=K1G L0+K2QL0
边跨:
(6-5)
G L0=65.78×5.89 =387.44kN.m
Q L0 = 93.6×5.89 = 551.30kN.m
中间跨:G L0=65.78×6.0 =394.68kN.m Q L0 = 93.6×6.0 = 561.6kN.m B支座: G L0=65.78×（5.89+6.0）/2 =391.06kN.m Q L0 = 93.6×（5.89+6.0）/2 = 556.45kN.m
钢筋混凝土梁板结构构造要求
钢筋混凝土梁板结构构造要求范本一：1. 引言本文档旨在介绍钢筋混凝土梁板结构的构造要求。
钢筋混凝土梁板结构是建筑工程中常见的结构形式，具有重要的承载和支撑作用。
为了确保建筑结构的安全可靠性，本文档将从多个方面详细说明构造要求。
2. 操纵性要求2.1 梁板结构的尺寸和间距要求梁板结构的尺寸和间距的确定是构造设计中的重要环节。
梁板的尺寸要满足设计要求，考虑到结构的强度和刚度。
大梁板结构的间距应根据荷载大小和工程要求进行合理设置。
2.2 钢筋的布置要求梁板结构中的钢筋布置应符合设计规范的要求，确保结构的受力性能。
在布置钢筋时，需要考虑梁板结构的受力分析和荷载特性。
3. 施工要求3.1 梁板结构的施工顺序梁板结构的施工应按照一定的顺序进行，确保施工过程中的安全和质量。
通常情况下，先施工梁，再施工板。
3.2 浇筑混凝土的要求在浇筑混凝土时，应注意浇筑均匀，严禁出现空洞和浆砂现象。
同时，浇筑混凝土的温度和湿度也需要控制在合理范围内。
4. 检验要求4.1 钢筋混凝土梁板的强度检验钢筋混凝土梁板的强度检验是确保结构质量的重要环节。
应按照相关规范的要求进行构件强度的检验，包括抗压强度、抗拉强度等。
4.2 钢筋的拉力试验钢筋的拉力试验可以检验钢筋的抗拉性能。
试验结果应符合设计要求，确保钢筋的质量和可靠性。
5. 附件本文档涉及的附件包括相关设计图纸和规范标准，供读者参考使用。
6. 法律名词及注释6.1 结构设计规范结构设计规范是指国家对建筑工程结构设计所提出的一系列要求和规定的文件，包括钢筋混凝土结构设计规范、钢结构设计规范等。
6.2 混凝土抗压强度混凝土抗压强度是指混凝土在规定试验条件下的最大抗压荷载与截面积之比。
范本二：1. 引言本文档旨在介绍钢筋混凝土梁板结构的构造要求。
钢筋混凝土梁板结构是建筑工程中常见的结构形式，对于建筑物的承重和稳定性具有重要作用。
为了确保建筑结构的安全性和可靠性，本文档将从多个角度详细说明构造要求。
钢筋混凝土梁板结构—双向板肋梁楼盖设计
2024/2/7
2024/2/7
图8.39 双向板支承梁所承受的荷载
8.3.4 双向板肋梁楼盖设计实例
【例8.2】 某商店现浇钢筋混凝土楼盖的平面布置如图8.40所
示。四周为240mm厚砖墙，梁的截面尺寸b×h＝ 200mm×350mm，楼面为20mm厚水泥砂浆抹面，天棚采用 15mm厚混合砂浆抹灰，楼面活荷载标准值为3kN/m2。混凝土 强度等级为C25，钢筋采用HPB300级。要求按弹性理论方法进 行板的设计，并绘出板的配筋图。
2024/2/7
8.3.3 双向板的配筋计算和构造要求
1．双向板的配筋计算
双向板双向板内两个方向的钢筋均为受力钢筋，跨中沿短跨方向的板底钢筋应 配置在沿长跨方向板底钢筋的外侧。配筋计算时，在短跨方向跨中截面的有效高度 h01按一般板取用，即h01＝h-as ；而长跨方向截面的有效高度应取h02＝h01-d，d为板 中受力钢筋的直径。
1.单跨双向板的内力计算
双向板的弹性计算法是依据弹性薄板理论进行计算的，由于这种方法考虑边界条 件，其内力分析比较复杂。为便于计算，通常是直接应用根据弹性理论方法所编制的 计算用表(附录中附表B.2)来求解内力。
2024/2/7
在计算时，根据双向板两个方向跨度的比值以及板周边的支承条件，从表中直接 查得弯矩系数，表中系数是取混凝土泊松比ν＝1/6而得出的。单跨双向板的跨中或支 座弯矩可按下式计算：
M＝表中系数×(g+q)l02
(8-9)
式中 M——跨中或支座单位板宽内的弯矩设计值；
g、q——作用于板上的均布恒荷载及活荷载设计值；
l0——板短跨方向的计算跨度，取lx和ly中的较小值，见附表B.2 中插图。
2024/2/7
(1)
2024/2/7
图8.39 双向板支承梁所承受的荷载
8.3.4 双向板肋梁楼盖设计实例
【例8.2】 某商店现浇钢筋混凝土楼盖的平面布置如图8.40所
示。四周为240mm厚砖墙，梁的截面尺寸b×h＝ 200mm×350mm，楼面为20mm厚水泥砂浆抹面，天棚采用 15mm厚混合砂浆抹灰，楼面活荷载标准值为3kN/m2。混凝土 强度等级为C25，钢筋采用HPB300级。要求按弹性理论方法进 行板的设计，并绘出板的配筋图。
2024/2/7
8.3.3 双向板的配筋计算和构造要求
1．双向板的配筋计算
双向板双向板内两个方向的钢筋均为受力钢筋，跨中沿短跨方向的板底钢筋应 配置在沿长跨方向板底钢筋的外侧。配筋计算时，在短跨方向跨中截面的有效高度 h01按一般板取用，即h01＝h-as ；而长跨方向截面的有效高度应取h02＝h01-d，d为板 中受力钢筋的直径。
1.单跨双向板的内力计算
双向板的弹性计算法是依据弹性薄板理论进行计算的，由于这种方法考虑边界条 件，其内力分析比较复杂。为便于计算，通常是直接应用根据弹性理论方法所编制的 计算用表(附录中附表B.2)来求解内力。
2024/2/7
在计算时，根据双向板两个方向跨度的比值以及板周边的支承条件，从表中直接 查得弯矩系数，表中系数是取混凝土泊松比ν＝1/6而得出的。单跨双向板的跨中或支 座弯矩可按下式计算：
M＝表中系数×(g+q)l02
(8-9)
式中 M——跨中或支座单位板宽内的弯矩设计值；
g、q——作用于板上的均布恒荷载及活荷载设计值；
l0——板短跨方向的计算跨度，取lx和ly中的较小值，见附表B.2 中插图。
2024/2/7
(1)
第6章梁板结构_建筑结构详解
6.1 概述
★现浇整体式钢筋混凝土楼盖
优点： 整体刚度好、抗震性强、防水性能好， 缺点： 是模板用量多、施工作业量较大。
6.1 概述
按楼板受力和支 承条件的不同
现浇肋梁楼盖 无梁楼盖 井字楼盖
6.1 概述
现浇肋形楼盖 单向板肋形楼盖 双向板肋形楼盖
6.1 概述
★装配式楼盖：
预制梁、预制板（或现浇板），组合而成， 工厂化生产，广泛用于多层民用和工业厂房中。
★整体式双向板肋形楼盖设计
一、结构平面布置（布结构） 空间不大，接近正方，可不设中柱，如（a）图； 空间较大，宜设中柱，并设纵横梁，如（b）图； 空间更大，柱距较大，柱间设井字梁如（c）图。
二、结构内力计算（求内力）
1、单块双向板内力计算 附表9中查出相应的弯矩、挠度系数
➢ 采用弹性法
每米板宽的弯矩设计值:
塑性内力重分布的几点结论 ①超静定结构的破坏标志，不是某一截面达到极限弯矩， 而是结构出现足够数目的塑性铰。 ②按弹性方法计算，连续梁的内支座截面弯矩通常较大， 配筋较多，钢筋拥挤施工不方便。 ⑶结构塑性内力重分布的限制条件：
①钢筋宜采用塑性较好的HPB235、HRB335和HRB400级钢筋。
②塑性铰处截面的相对受压区高度应满足ξ＝x/h0≤0.35。
③弯矩调整幅度不宜过大，应控制在弹性理论计算弯矩的20%以
内。
梁板按塑性法计算内力
塑性法：（塑性内力重分布设计法） 是指采取弯矩调幅法将支座弯矩调低后进行配筋的一
种经济配筋法。适用于板和次梁，但不适用于主梁。
弯矩计算:
M m (g q)l02 剪力计算:
V v (g q)ln
6.2整体式单向板肋梁楼盖（第二讲）
力学与结构 12钢筋混凝土梁板结构
意以下几个问题： (1) 柱网与梁格尺寸除应满足建筑功能要求外，还应使结构具有较好的经济效果。柱距决定 主、次梁的跨度，柱网尺寸过大，梁跨增大，截面尺寸增大，会增加材料用量，柱距太小又会 影响建筑的使用面积。工程设计经验表明：单向板的经济跨度一般为2m～3m；次梁的经济跨 度一般为4m～6m；主梁的经济跨度一般为5m～8m。 (2) 主梁应布置在结构的主要受力方向，并与墙柱相协调。一般情况下，结构的纵向墙或柱 较多，刚度较大，横向墙或柱较少，刚度较小，主梁沿横向布置时，会增大建筑的横向刚度， 有利于结构双向抗震，而且不会影响在纵立面上开设窗洞。
12.10
图12.2 单向板肋梁楼盖计算单元选取
第12章
2. 荷载计算
钢筋混凝土梁板结构
现浇单向板肋梁楼盖
可变荷载的标准值及荷载分项系数，详见GB 50009—2001《建筑结构荷载规范》(以下简称 《荷载规范》)。 板计算单元上的荷载主要为楼(屋)板及建筑面层、设备自重，板顶板底抹灰面层自重等恒 载和楼(屋)面活荷载，简化后的荷载形式均为线性荷载，其值大小为由荷载规范查到或计算的 面荷载与荷载计算面积的乘积。
第12章
钢筋混凝土梁板结构
现浇单向板肋梁楼盖
肋梁楼盖一般是由板、次梁和主梁组成，如图12.1所示，整个楼盖被梁划分成许多区格， 每个区格板四边支承在梁(墙)上，板面荷载主要通过板的双向受弯作用传到四边支承的梁上。 试验证明，当板长边与短边之比 l1 / l2 ≥ 3 时，板主要在短向发生明显弯曲，板面荷载主要由长 边梁承担，传递到短边梁方向的荷载非常小，在实际工程中可以忽略不计，当板长边与短边之 比 l / l ≤ 2 时，板在两个方向的弯曲变形均较明显，板面荷载由长边和短边方向梁共同承担， 1 2 任一方向不可忽略。据此，《混凝土结构设计规范》(GB 50010—2002)规定：对四边支承的现 浇板进行设计时，当板长边与短边之比 l1 / l2 ≥ 3 时，可按沿短边方向受力的单向板进行设计；
12.10
图12.2 单向板肋梁楼盖计算单元选取
第12章
2. 荷载计算
钢筋混凝土梁板结构
现浇单向板肋梁楼盖
可变荷载的标准值及荷载分项系数，详见GB 50009—2001《建筑结构荷载规范》(以下简称 《荷载规范》)。 板计算单元上的荷载主要为楼(屋)板及建筑面层、设备自重，板顶板底抹灰面层自重等恒 载和楼(屋)面活荷载，简化后的荷载形式均为线性荷载，其值大小为由荷载规范查到或计算的 面荷载与荷载计算面积的乘积。
第12章
钢筋混凝土梁板结构
现浇单向板肋梁楼盖
肋梁楼盖一般是由板、次梁和主梁组成，如图12.1所示，整个楼盖被梁划分成许多区格， 每个区格板四边支承在梁(墙)上，板面荷载主要通过板的双向受弯作用传到四边支承的梁上。 试验证明，当板长边与短边之比 l1 / l2 ≥ 3 时，板主要在短向发生明显弯曲，板面荷载主要由长 边梁承担，传递到短边梁方向的荷载非常小，在实际工程中可以忽略不计，当板长边与短边之 比 l / l ≤ 2 时，板在两个方向的弯曲变形均较明显，板面荷载由长边和短边方向梁共同承担， 1 2 任一方向不可忽略。据此，《混凝土结构设计规范》(GB 50010—2002)规定：对四边支承的现 浇板进行设计时，当板长边与短边之比 l1 / l2 ≥ 3 时，可按沿短边方向受力的单向板进行设计；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
结构平面布置方案
(a) 主梁横向布置
(b) 主梁纵向布置
单向板肋梁楼钢盖筋混布凝土置梁方板结案构
(c) 只布置次梁
6.1 现浇整体式单向板肋形梁楼盖
（二） 单向板肋梁楼盖的设计 1） 确定结构布置及梁板尺寸 布置原则
满足房屋的正常使用要求
纵墙上可以开设较大 窗洞，有利于通风
一般梁高较小，增加 了室内净高
钢筋混凝土梁板结构
钢筋混凝土梁板结构
钢筋混凝土梁板结构
钢筋混凝土梁板结构
钢筋混凝土梁板结构
6.1 现浇整体式单向板肋形梁楼盖
（一） 单向板与双向板 单向板：荷载作用下，只在一个方向或主要在一个方向弯曲的板。 双向板：荷载作用下，在两个方向弯曲，且不能忽略任一方向弯 曲的板。
主梁 次梁
板 钢筋混凝土梁板结构
确定结构 计算简图 并进行荷 载计算
板、次梁 、主梁分 别进行内 力计算
板、次梁 、主梁分 别进行截 面配筋计 算
根据计算 和构造的 要求绘制 楼盖结构 施工图
结构布置包括柱网、梁和板钢筋的混布凝土置梁板、结构梁板截面尺寸
6.1 现浇整体式单向板肋形梁楼盖
（二） 单向板肋梁楼盖的设计 1） 确定结构布置及梁板尺寸 单向板肋形楼盖，楼面荷载的传递路径为： 单向板→次梁→主梁或框架梁→柱或墙→基础→地基
第6章 钢筋混凝土梁板结构
本章主要内容
1. 现浇钢筋混凝土单向板肋形楼盖的结构布置、计算简图；
2. 按弹性方法计算内力；
3. 塑性内力重分及塑性铰的概念、按塑性方法计算内力、塑性 方法的适用范围；
4. 单向板、次梁、主梁的计算要点及构造要求;
5. 现浇钢筋混凝土双向板肋形楼盖的受力特点、按弹性方法计 算内力及构造要求;
将楼盖上的竖向力传给竖向结构 将水平力传给竖向结构或分派给竖向结构
作为竖向结构构钢筋件混凝的土梁水板平结构联系和支撑
楼盖结构选型
按预加应力，混凝土楼盖 可分为：
钢筋混凝土楼盖 预应力混凝土楼盖
预应力混凝土楼盖用的最普遍的是无粘结预应力混凝土平板 楼盖，当柱网尺寸放大时，它可有效减小板厚，降低建筑层高。
（屋）盖，荷载不大的多层工业厂房楼盖。 优点：便于工业化生产，施工速度较快。 缺点：整体性、防水性较差，不便在楼板上开洞。
3.装配整体式楼盖 在预制楼盖上整浇一层钢筋砼整浇层。 优点：整体性、抗震性均较装配式楼盖好。 缺点：造价较装配式楼盖高。
钢筋混凝土梁板结构
楼盖结构选型
按结构形式，现浇混凝土楼盖可分为：
6. 现浇钢筋混凝土梁式、板式楼梯的计算方法与构造要求。
7.雨篷的设计
钢筋混凝土梁板结构
梁板结构
6.0 概述
梁及平板组成的结构受力体系，是土木工程中常见 的结构形式
楼盖（屋盖）
钢筋混凝土梁板结构
常见的梁板 结构形式：
楼梯
雨蓬
地下室底板 钢筋混凝土梁板结构
挡土墙
在竖向力下满足承载 力和刚度要求
在楼盖自身水平面内有足 够的水平刚度和整体性 与竖向构件有可靠的连 接，以保证竖向力和水 平力的传递
钢筋混凝土梁板结构
几种形式的对比
1.单向板肋梁楼盖：构造简单、设计简便、施工方便、 较为经济。 故被广泛采用。
2.双向板肋梁楼盖：成正方形或接近正方形，美观。 公共建筑的门厅及楼盖中应用较多。
3.无梁楼盖：顶面平坦、净空较大，但板厚、不经济。 多用于商场、书库、仓库和大型停车场等。
钢筋混凝土梁板结构
钢筋混凝土梁板结构
中间有走道的 砌体结构
6.1 现浇整体式单向板肋形梁楼盖
（二） 单向板肋梁楼盖的设计 1） 确定结构布置及梁宜拉通，避免凌乱 ② 主梁跨间最好不要只布置一根次梁，以减少主梁跨间弯矩的
不均匀 ③ 尽量避免把梁，特别是主梁搁置在门、窗过梁上 ④ 在楼、屋面上有机器设备、冷却塔、悬挂装置等荷载比较大
单向板肋梁楼盖 双向板肋梁楼盖 无梁楼盖 密肋楼盖 井式楼盖 扁梁楼盖
钢筋混凝土梁板结构
(a) 单向板肋梁楼盖
(b) 双向板肋梁楼盖
(c) 井式楼盖
(d) 密肋楼盖
(e) 无梁楼盖
钢筋混凝土梁板结构
(f) 扁梁楼盖
（1）肋梁楼盖：一般由板、次梁和主梁组成：其主要传力途径为 板→次梁→主梁→柱或墙→基础→地基。肋梁楼盖的特点是用钢量 较低，楼板留洞方便，但支模较复杂，肋梁楼盖是现浇楼盖中使用 最普遍的一种。 （2）井式楼盖： 两个方向柱网及梁截面相同，由于两个方向受力 的结构， 梁的高度比肋梁楼盖小，故宜用于跨度较大且柱网呈方 形的结构。
6.1 现浇整体式单向板肋形梁楼盖
（一） 单向板与双向板
《混凝土结构设计规范》(GB 50010-2011)规定： （1） 对两对边支承的板，应按单向板计算。 （2） 对于四边支承的板
l2/l12 时，应按双向板计算；
2l2/l13时，宜按双向板计算；按沿短边方向受力的单
向板计算 时，应沿长边方向布置足够数量的构造钢筋；
l2/l13 时，可按沿短边方向受力的单向板计算。
注： －长边长度； －短边长度
钢筋混凝土梁板结构
6.1 现浇整体式单向板肋形梁楼盖
（一） 单向板与双向板
单向板与双向板
钢筋混凝土梁板结构
6.1 现浇整体式单向板肋形梁楼盖
（二） 单向板肋梁楼盖的设计 基本设计步骤
1
2
3
4
5
确定结构 布置方案 ，确定板 厚和主、 次梁的截 面尺寸
按施工方法，混凝土楼盖可分为：
现浇混凝土楼盖
装配式混凝土楼盖
装配整体式混凝土楼盖 钢筋混凝土梁板结构
1.现浇整体式楼盖 优点：刚度大，整体性好，抗震抗冲击性能好，防
水性好，对不规则平面的适应性强，满足各种平面形状、 设备和管道、各类荷载及施工条件等特殊要求。
缺点：耗模量大、劳动强度高、工期长。
2.装配式楼盖 常用现浇梁、预制板安装而成。常用于多层民用建筑楼
钢筋混凝土梁板结构
（3）密肋楼盖：由于梁肋的间距小，板厚很小，梁高也较肋 梁楼盖小，结构自重较轻，双向密肋楼盖近年来采用预制塑料 模壳克服 了支模复杂的缺点而应用增多。
(4)无梁楼盖：板直接支点于柱上，其传力途径是荷载由板传 至柱或墙。无梁楼盖的结构高度小，净空大，支模简单，但用 钢量较大，常用于仓库、商店等柱网布置接近方形的建筑。当 柱网较小（3~4m)，柱顶可不设柱帽；当柱网较大(6~8m)且荷 载较大时，柱顶设柱帽以提高板抗冲切能力。
(a) 主梁横向布置
(b) 主梁纵向布置
单向板肋梁楼钢盖筋混布凝土置梁方板结案构
(c) 只布置次梁
6.1 现浇整体式单向板肋形梁楼盖
（二） 单向板肋梁楼盖的设计 1） 确定结构布置及梁板尺寸 布置原则
满足房屋的正常使用要求
纵墙上可以开设较大 窗洞，有利于通风
一般梁高较小，增加 了室内净高
钢筋混凝土梁板结构
钢筋混凝土梁板结构
钢筋混凝土梁板结构
钢筋混凝土梁板结构
钢筋混凝土梁板结构
6.1 现浇整体式单向板肋形梁楼盖
（一） 单向板与双向板 单向板：荷载作用下，只在一个方向或主要在一个方向弯曲的板。 双向板：荷载作用下，在两个方向弯曲，且不能忽略任一方向弯 曲的板。
主梁 次梁
板 钢筋混凝土梁板结构
确定结构 计算简图 并进行荷 载计算
板、次梁 、主梁分 别进行内 力计算
板、次梁 、主梁分 别进行截 面配筋计 算
根据计算 和构造的 要求绘制 楼盖结构 施工图
结构布置包括柱网、梁和板钢筋的混布凝土置梁板、结构梁板截面尺寸
6.1 现浇整体式单向板肋形梁楼盖
（二） 单向板肋梁楼盖的设计 1） 确定结构布置及梁板尺寸 单向板肋形楼盖，楼面荷载的传递路径为： 单向板→次梁→主梁或框架梁→柱或墙→基础→地基
第6章 钢筋混凝土梁板结构
本章主要内容
1. 现浇钢筋混凝土单向板肋形楼盖的结构布置、计算简图；
2. 按弹性方法计算内力；
3. 塑性内力重分及塑性铰的概念、按塑性方法计算内力、塑性 方法的适用范围；
4. 单向板、次梁、主梁的计算要点及构造要求;
5. 现浇钢筋混凝土双向板肋形楼盖的受力特点、按弹性方法计 算内力及构造要求;
将楼盖上的竖向力传给竖向结构 将水平力传给竖向结构或分派给竖向结构
作为竖向结构构钢筋件混凝的土梁水板平结构联系和支撑
楼盖结构选型
按预加应力，混凝土楼盖 可分为：
钢筋混凝土楼盖 预应力混凝土楼盖
预应力混凝土楼盖用的最普遍的是无粘结预应力混凝土平板 楼盖，当柱网尺寸放大时，它可有效减小板厚，降低建筑层高。
（屋）盖，荷载不大的多层工业厂房楼盖。 优点：便于工业化生产，施工速度较快。 缺点：整体性、防水性较差，不便在楼板上开洞。
3.装配整体式楼盖 在预制楼盖上整浇一层钢筋砼整浇层。 优点：整体性、抗震性均较装配式楼盖好。 缺点：造价较装配式楼盖高。
钢筋混凝土梁板结构
楼盖结构选型
按结构形式，现浇混凝土楼盖可分为：
6. 现浇钢筋混凝土梁式、板式楼梯的计算方法与构造要求。
7.雨篷的设计
钢筋混凝土梁板结构
梁板结构
6.0 概述
梁及平板组成的结构受力体系，是土木工程中常见 的结构形式
楼盖（屋盖）
钢筋混凝土梁板结构
常见的梁板 结构形式：
楼梯
雨蓬
地下室底板 钢筋混凝土梁板结构
挡土墙
在竖向力下满足承载 力和刚度要求
在楼盖自身水平面内有足 够的水平刚度和整体性 与竖向构件有可靠的连 接，以保证竖向力和水 平力的传递
钢筋混凝土梁板结构
几种形式的对比
1.单向板肋梁楼盖：构造简单、设计简便、施工方便、 较为经济。 故被广泛采用。
2.双向板肋梁楼盖：成正方形或接近正方形，美观。 公共建筑的门厅及楼盖中应用较多。
3.无梁楼盖：顶面平坦、净空较大，但板厚、不经济。 多用于商场、书库、仓库和大型停车场等。
钢筋混凝土梁板结构
钢筋混凝土梁板结构
中间有走道的 砌体结构
6.1 现浇整体式单向板肋形梁楼盖
（二） 单向板肋梁楼盖的设计 1） 确定结构布置及梁宜拉通，避免凌乱 ② 主梁跨间最好不要只布置一根次梁，以减少主梁跨间弯矩的
不均匀 ③ 尽量避免把梁，特别是主梁搁置在门、窗过梁上 ④ 在楼、屋面上有机器设备、冷却塔、悬挂装置等荷载比较大
单向板肋梁楼盖 双向板肋梁楼盖 无梁楼盖 密肋楼盖 井式楼盖 扁梁楼盖
钢筋混凝土梁板结构
(a) 单向板肋梁楼盖
(b) 双向板肋梁楼盖
(c) 井式楼盖
(d) 密肋楼盖
(e) 无梁楼盖
钢筋混凝土梁板结构
(f) 扁梁楼盖
（1）肋梁楼盖：一般由板、次梁和主梁组成：其主要传力途径为 板→次梁→主梁→柱或墙→基础→地基。肋梁楼盖的特点是用钢量 较低，楼板留洞方便，但支模较复杂，肋梁楼盖是现浇楼盖中使用 最普遍的一种。 （2）井式楼盖： 两个方向柱网及梁截面相同，由于两个方向受力 的结构， 梁的高度比肋梁楼盖小，故宜用于跨度较大且柱网呈方 形的结构。
6.1 现浇整体式单向板肋形梁楼盖
（一） 单向板与双向板
《混凝土结构设计规范》(GB 50010-2011)规定： （1） 对两对边支承的板，应按单向板计算。 （2） 对于四边支承的板
l2/l12 时，应按双向板计算；
2l2/l13时，宜按双向板计算；按沿短边方向受力的单
向板计算 时，应沿长边方向布置足够数量的构造钢筋；
l2/l13 时，可按沿短边方向受力的单向板计算。
注： －长边长度； －短边长度
钢筋混凝土梁板结构
6.1 现浇整体式单向板肋形梁楼盖
（一） 单向板与双向板
单向板与双向板
钢筋混凝土梁板结构
6.1 现浇整体式单向板肋形梁楼盖
（二） 单向板肋梁楼盖的设计 基本设计步骤
1
2
3
4
5
确定结构 布置方案 ，确定板 厚和主、 次梁的截 面尺寸
按施工方法，混凝土楼盖可分为：
现浇混凝土楼盖
装配式混凝土楼盖
装配整体式混凝土楼盖 钢筋混凝土梁板结构
1.现浇整体式楼盖 优点：刚度大，整体性好，抗震抗冲击性能好，防
水性好，对不规则平面的适应性强，满足各种平面形状、 设备和管道、各类荷载及施工条件等特殊要求。
缺点：耗模量大、劳动强度高、工期长。
2.装配式楼盖 常用现浇梁、预制板安装而成。常用于多层民用建筑楼
钢筋混凝土梁板结构
（3）密肋楼盖：由于梁肋的间距小，板厚很小，梁高也较肋 梁楼盖小，结构自重较轻，双向密肋楼盖近年来采用预制塑料 模壳克服 了支模复杂的缺点而应用增多。
(4)无梁楼盖：板直接支点于柱上，其传力途径是荷载由板传 至柱或墙。无梁楼盖的结构高度小，净空大，支模简单，但用 钢量较大，常用于仓库、商店等柱网布置接近方形的建筑。当 柱网较小（3~4m)，柱顶可不设柱帽；当柱网较大(6~8m)且荷 载较大时，柱顶设柱帽以提高板抗冲切能力。
