第10章钢筋混凝土梁板结构

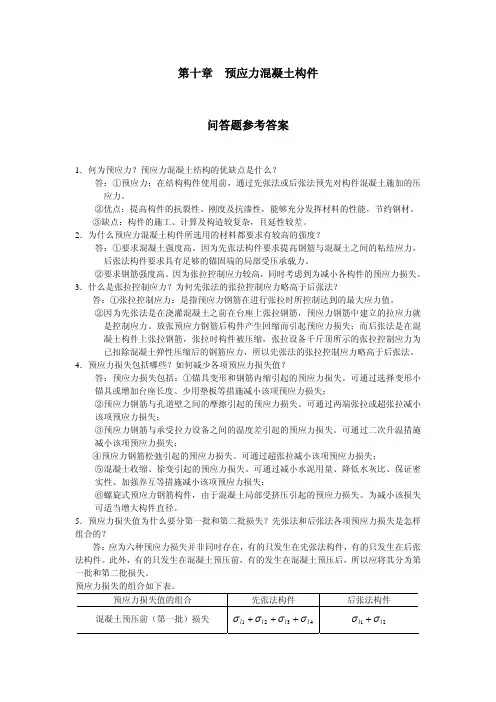

第十章 预应力混凝土构件问答题参考答案1．何为预应力？预应力混凝土结构的优缺点是什么？答：①预应力：在结构构件使用前，通过先张法或后张法预先对构件混凝土施加的压应力。

②优点：提高构件的抗裂性、刚度及抗渗性，能够充分发挥材料的性能，节约钢材。

③缺点：构件的施工、计算及构造较复杂，且延性较差。

2．为什么预应力混凝土构件所选用的材料都要求有较高的强度？答：①要求混凝土强度高。

因为先张法构件要求提高钢筋与混凝土之间的粘结应力，后张法构件要求具有足够的锚固端的局部受压承载力。

②要求钢筋强度高。

因为张拉控制应力较高，同时考虑到为减小各构件的预应力损失。

3．什么是张拉控制应力？为何先张法的张拉控制应力略高于后张法？答：①张拉控制应力：是指预应力钢筋在进行张拉时所控制达到的最大应力值。

②因为先张法是在浇灌混凝土之前在台座上张拉钢筋，预应力钢筋中建立的拉应力就是控制应力。

放张预应力钢筋后构件产生回缩而引起预应力损失；而后张法是在混凝土构件上张拉钢筋，张拉时构件被压缩，张拉设备千斤顶所示的张拉控制应力为已扣除混凝土弹性压缩后的钢筋应力，所以先张法的张拉控制应力略高于后张法。

4．预应力损失包括哪些？如何减少各项预应力损失值？答：预应力损失包括：①锚具变形和钢筋内缩引起的预应力损失。

可通过选择变形小锚具或增加台座长度、少用垫板等措施减小该项预应力损失；②预应力钢筋与孔道壁之间的摩擦引起的预应力损失。

可通过两端张拉或超张拉减小该项预应力损失；③预应力钢筋与承受拉力设备之间的温度差引起的预应力损失。

可通过二次升温措施减小该项预应力损失；④预应力钢筋松弛引起的预应力损失。

可通过超张拉减小该项预应力损失；⑤混凝土收缩、徐变引起的预应力损失。

可通过减小水泥用量、降低水灰比、保证密实性、加强养互等措施减小该项预应力损失；⑥螺旋式预应力钢筋构件，由于混凝土局部受挤压引起的预应力损失。

为减小该损失可适当增大构件直径。

5．预应力损失值为什么要分第一批和第二批损失？先张法和后张法各项预应力损失是怎样组合的？答：应为六种预应力损失并非同时存在，有的只发生在先张法构件，有的只发生在后张法构件。

第十章 钢筋混凝土梁板结构一、填空题：1、钢筋混凝土结构的楼盖按施工方式可分为 、 、 三种形式。

2、现浇整体式钢筋混凝土楼盖结构按楼板受力和支承条件不同，又可分为 、 、 、 等四种形式。

3、从受力角度考虑，两边支承的板为 板。

4、现浇整体式单向板肋梁楼盖是由组成 、 、 的。

5、单向板肋梁楼盖设计中，板和次梁采用 计算方法，主梁采用 计算方法。

6、多跨连续梁、板采用塑性理论计算时的适用条件有两个，一是 ，二是 。

7、对于次梁和主梁的计算截面的确定，在跨中处按 ，在支座处按 。

8、多跨连续双向板按弹性理论计算时，当求某一支座最大负弯矩时，活荷载按 考虑。

9、无梁楼盖的计算方法有 、 两种。

10、双向板支承梁的荷载分布情况，由板传至长边支承梁的荷载为 分布；传给短边支承梁上的荷载为 分布。

11、当楼梯板的跨度不大（m 3 ），活荷载较小时，一般可采用 。

12、板式楼梯在设计中，由于考虑了平台对梯段板的约束的有利影响，在计算梯段板跨中最大弯矩的时候，通常将81改成 。

13、钢筋混凝土雨篷需进行三方面的计算，即 、 、 。

二、判断题：1、两边支承的板一定是单向板。

（ ）2、四边支承的板一定是双向板。

（ ）3、为了有效地发挥混凝土材料的弹塑性性能，在单向板肋梁楼盖设计中，板、次梁、主梁都可采用塑性理论计算方法。

（ ）4、当求某一跨跨中最大正弯矩时，在该跨布置活载外，其它然后隔跨布置。

（ ）5、当求某一跨跨中最大正弯矩时，在该跨不布置活载外，其它然后隔跨布置。

（ ）6、当求某跨跨中最小弯矩时，该跨不布置活载，而在相邻两跨布置，其它隔跨布置。

（ ）7、当求某支座最大负弯矩，在该支座左右跨布置活载，然后隔跨布置。

（ ）8、当求某一支座最大剪力时，在该支座左右跨布置活载，然后隔跨布置。

（ ）9、在单向板肋梁楼盖截面设计中，为了考虑“拱”的有利影响，要对所有板跨中截面及支座截面的内力进行折减，其折减系数为8.0。

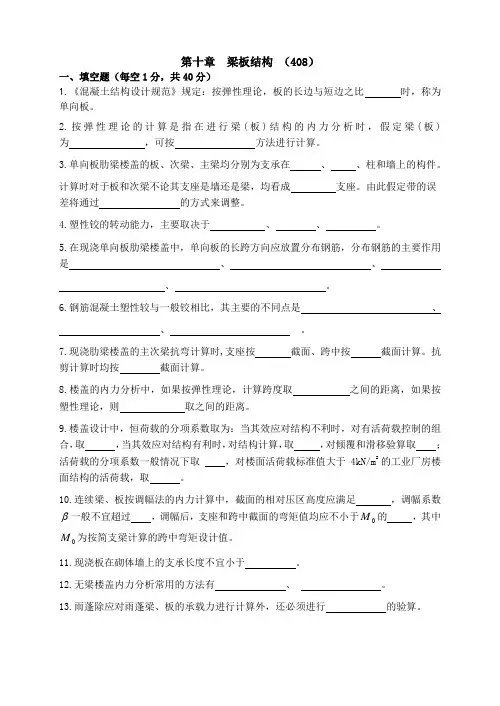

第十章梁板结构（408）一、填空题（每空1分，共40分）1.《混凝土结构设计规范》规定：按弹性理论，板的长边与短边之比时，称为单向板。

2.按弹性理论的计算是指在进行梁(板)结构的内力分析时，假定梁(板)为，可按方法进行计算。

3.单向板肋梁楼盖的板、次梁、主梁均分别为支承在、、柱和墙上的构件。

计算时对于板和次梁不论其支座是墙还是梁，均看成支座。

由此假定带的误差将通过的方式来调整。

4.塑性铰的转动能力，主要取决于、、。

5.在现浇单向板肋梁楼盖中，单向板的长跨方向应放置分布钢筋，分布钢筋的主要作用是、、、。

6.钢筋混凝土塑性较与一般铰相比，其主要的不同点是、、。

7.现浇肋梁楼盖的主次梁抗弯计算时,支座按截面、跨中按截面计算。

抗剪计算时均按截面计算。

8.楼盖的内力分析中，如果按弹性理论，计算跨度取之间的距离，如果按塑性理论，则取之间的距离。

9.楼盖设计中，恒荷载的分项系数取为：当其效应对结构不利时，对有活荷载控制的组合，取，当其效应对结构有利时，对结构计算，取，对倾覆和滑移验算取；活荷载的分项系数一般情况下取，对楼面活荷载标准值大于4kN/m2的工业厂房楼面结构的活荷载，取。

10.连续梁、板按调幅法的内力计算中，截面的相对压区高度应满足，调幅系数 一般不宜超过，调幅后，支座和跨中截面的弯矩值均应不小于M的，其中M为按简支梁计算的跨中弯矩设计值。

11.现浇板在砌体墙上的支承长度不宜小于。

12.无梁楼盖内力分析常用的方法有、。

13.雨蓬除应对雨蓬梁、板的承载力进行计算外，还必须进行的验算。

14. 现浇肋梁楼盖的板按连续梁计算,将＿ ＿作为板的不动铰支座, 对板的转动约束用＿＿荷载加以考虑。

楼面荷载的传递路线为＿＿—→ ＿→ —→柱。

二、选择题（每题2分，共72分）1. 现浇单向板肋梁楼盖中, 次梁按连续梁计算,不按交叉梁计算,仅在下列情况下才成立(A)主梁线刚度比次梁大得多 (B)主梁线刚度比次梁小得多(C)两者的线刚度大致接近 (D)与主梁的刚度无关2. 计算现浇单向板肋梁楼盖时, 对板和次梁可采用折算荷载来计算, 这是考虑到(A)在板的长跨方向也能传递一部分荷载 (B)塑性内力重分布的有利影响(C)支座的弹性约束 (D)出现活载最不利布置的可能性较小3. 整浇楼盖的次梁搁于钢梁上时(A)板和次梁均可用折算荷载 (B)仅板可用折算荷载(C)板和次梁均不可用折算荷载 (D)仅次梁可用折算荷载4. 整浇肋梁楼盖中的单向板, 中间区格内的弯矩可折减２０％, 主要是因考虑(A)板的拱作用 (B)板上荷载实际上也向长跨方向传递一部分(C)板上活载满布的可能性较小 (D)板的安全度较高可进行挖潜5. 五等跨连续梁第三跨跨中出现最大弯矩的活载布置为(A)１, ２, ５ (B)１, ２, ４ (C)１,３, ５ (D)２, ４6. 五等跨连续梁边支座出现最大剪力时的活载布置为(A)１, ３, ５ (B)１, ３, ４ (C)２, ３, ５ (D)１, ２, ４7. ＲＣ超静定结构中存在内力重分布是因为(A)混凝土的拉压性能不同 (B)结构由钢筋、混凝土两种材料组成(C)各截面刚度不断变化, 塑性铰的形成 (D)受拉混凝土不断退出工作8. 下列情况将出现不完全的塑性内力重分布(A)出现较多的铰, 形成机构 (B)截面ξ＝0.35(C)截面b ξξ= (D)斜截面有足够的受剪承载力9. 弯矩调幅值必须加以限制, 主要是考虑到(A)力的平衡 (B)施工方便 (C)使用要求 (D)经济10. 连续梁采用弯矩调幅法时, 要求ξ≤0.35, 以保证(A)正常使用 (B)足够的承载力(C)塑性铰的转动能力 (D)发生适筋破坏11. 连续梁采用弯矩调幅法后, 要求3/0min M M ,0M 为按简支梁计算的跨中弯矩，目的是(A)使用阶段不出现塑性铰 (B)防止承载力降低过多(C)保证塑性铰转动能力 (D)保证受弯承载力大于受剪承载力12. 次梁与主梁相交处, 在主梁上设附加箍筋或吊筋,这是为了(A)补足因次梁通过而少放的箍筋 (B)考虑间接加载于主梁腹部将引起斜裂缝 (C)弥补主梁受剪承载力不足 (D)弥补次梁受剪承载力不足13. 整浇肋梁楼盖板嵌入墙内时, 垂直于墙设板面附加筋(A)承担未计及的负弯矩, 减小跨中弯距 (B)承担未计及的负弯矩,并减小裂缝宽度(C)承担板上局部荷载 (D)加强板与墙的连结14.简支梁式楼梯,梁内将产生(A)弯矩和剪力 (B)弯矩和轴力(C)弯矩.剪力和扭矩 (D) 弯矩.剪力和轴力15. 板内分布钢筋不仅可使主筋定位, 分布局部荷载, 还可(A)承担负弯矩 (B)承受收缩及温度应力(C)减小裂缝宽度 (D)增加主筋与混凝土的粘结16. 矩形简支双向板,板角在主弯矩作用下(A)板面和板底均产生环状裂缝 (B)均产生对角裂缝(C)板面产生对角裂缝;板底产生环状裂缝 (D)与C 相反17. 按弹性理论, 矩形简支双向板(A)角部支承反力最大 (B)长跨向最大弯矩位于中点(C)角部扭矩最小 (D)短跨向最大弯矩位于中点18. 当多跨单向板、多跨双向板采用分离式配筋时，跨中正弯矩钢筋宜 伸入支座；(A) 全部 (B) 部分 (C)仅角部钢筋 (D)由计算确定19. 用塑性铰线法计算仅四周支承不同的简支板和固定板时, 两种板的(A)外功不相等, 内功相等 (B)外功不相等, 内功不相等(C)外功相等, 内功相等 (D) 外功相等, 内功不相等20.楼梯为斜置构件,主要承受活荷载和恒载(A)活载和恒载均沿水平分布 (B)均沿斜向分布(C)活载沿斜向分布;恒载沿水平分布 (D)与C 相反21. 连续单向板的厚度一般不应小于（ｌo 为板的计算跨度）(A)0l ／35 (B) 0l ／40(C) 0l ／45 (D) 0l ／5022. 砖混结构的雨蓬梁需进行抗倾覆验算,墙体重量构成抗倾覆力矩,其荷载分项系数取(A)1.0 (B)1.2 (C)1.4 (D)0.923. 连续单向板内跨的计算跨度(A)无论弹性计算方法还是塑性计算方法均采用净跨(B)均采用支承中心间的距离(C)弹性计算方法采用净跨 (D)塑性计算方法采用净跨24. 现浇肋梁楼盖的主次梁抗弯计算时,支座按＿＿＿＿截面、跨中按＿＿＿＿截面计算。

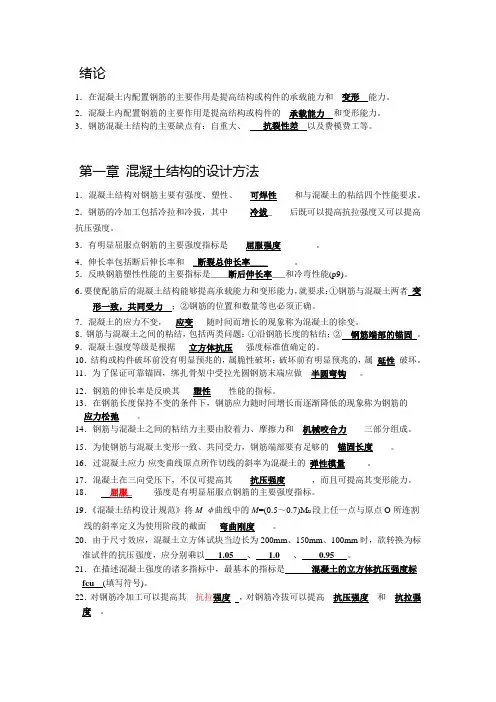

绪论1．在混凝土内配置钢筋的主要作用是提高结构或构件的承载能力和变形能力。

2．混凝土内配置钢筋的主要作用是提高结构或构件的承载能力和变形能力。

3．钢筋混凝土结构的主要缺点有：自重大、抗裂性差以及费模费工等。

第一章混凝土结构的设计方法1．混凝土结构对钢筋主要有强度、塑性、___可焊性____和与混凝土的粘结四个性能要求。

2．钢筋的冷加工包括冷拉和冷拔，其中_____冷拔_____后既可以提高抗拉强度又可以提高抗压强度。

3．有明显屈服点钢筋的主要强度指标是____屈服强度________。

4．伸长率包括断后伸长率和___断裂总伸长率__________。

5．反映钢筋塑性性能的主要指标是____断后伸长率___和冷弯性能(p9)。

6．要使配筋后的混凝土结构能够提高承载能力和变形能力，就要求：①钢筋与混凝土两者变形一致，共同受力；②钢筋的位置和数量等也必须正确。

7．混凝土的应力不变，__应变___随时间而增长的现象称为混凝土的徐变。

8．钢筋与混凝土之间的粘结，包括两类问题：①沿钢筋长度的粘结；②钢筋端部的锚固。

9．混凝土强度等级是根据___立方体抗压___强度标准值确定的。

10．结构或构件破坏前没有明显预兆的，属脆性破坏；破坏前有明显预兆的，属_延性_破坏。

11．为了保证可靠锚固，绑扎骨架中受拉光圆钢筋末端应做__半圆弯钩___。

12．钢筋的伸长率是反映其___塑性____性能的指标。

13．在钢筋长度保持不变的条件下，钢筋应力随时间增长而逐渐降低的现象称为钢筋的__应力松弛____。

14．钢筋与混凝土之间的粘结力主要由胶着力、摩擦力和__机械咬合力____三部分组成。

15．为使钢筋与混凝土变形一致、共同受力，钢筋端部要有足够的__锚固长度____。

16．过混凝土应力-应变曲线原点所作切线的斜率为混凝土的_弹性模量_____。

17．混凝土在三向受压下，不仅可提高其____抗压强度______，而且可提高其变形能力。

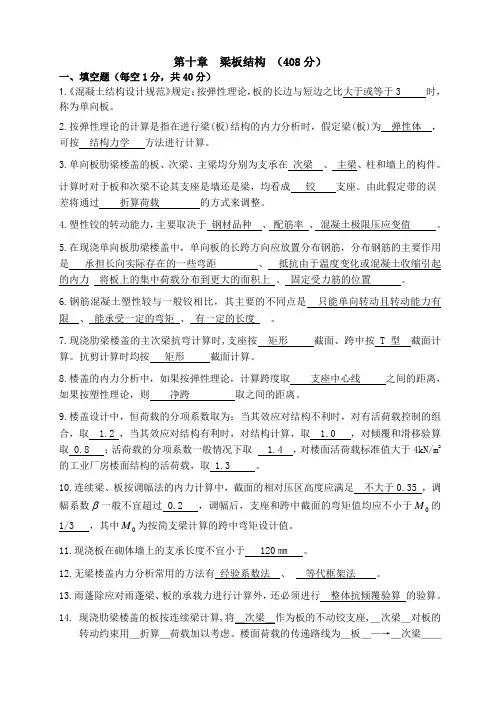

第十章梁板结构（408分）一、填空题（每空1分，共40分）1.《混凝土结构设计规范》规定：按弹性理论，板的长边与短边之比大于或等于3 时，称为单向板。

2.按弹性理论的计算是指在进行梁(板)结构的内力分析时，假定梁(板)为弹性体，可按结构力学方法进行计算。

3.单向板肋梁楼盖的板、次梁、主梁均分别为支承在次梁、主梁、柱和墙上的构件。

计算时对于板和次梁不论其支座是墙还是梁，均看成铰支座。

由此假定带的误差将通过折算荷载的方式来调整。

4.塑性铰的转动能力，主要取决于钢材品种、配筋率、混凝土极限压应变值。

5.在现浇单向板肋梁楼盖中，单向板的长跨方向应放置分布钢筋，分布钢筋的主要作用是承担长向实际存在的一些弯距、抵抗由于温度变化或混凝土收缩引起的内力将板上的集中荷载分布到更大的面积上、固定受力筋的位置。

6.钢筋混凝土塑性较与一般铰相比，其主要的不同点是只能单向转动且转动能力有限、能承受一定的弯矩、有一定的长度。

7.现浇肋梁楼盖的主次梁抗弯计算时,支座按矩形截面、跨中按 T型截面计算。

抗剪计算时均按矩形截面计算。

8.楼盖的内力分析中，如果按弹性理论，计算跨度取支座中心线之间的距离，如果按塑性理论，则净跨取之间的距离。

9.楼盖设计中，恒荷载的分项系数取为：当其效应对结构不利时，对有活荷载控制的组合，取 1.2 ，当其效应对结构有利时，对结构计算，取 1.0 ，对倾覆和滑移验算取 0.8 ；活荷载的分项系数一般情况下取 1.4 ，对楼面活荷载标准值大于4kN/m2的工业厂房楼面结构的活荷载，取 1.3 。

10.连续梁、板按调幅法的内力计算中，截面的相对压区高度应满足不大于0.35 ，调M的幅系数 一般不宜超过 0.2 ，调幅后，支座和跨中截面的弯矩值均应不小于0 M为按简支梁计算的跨中弯矩设计值。

1/3 ，其中11.现浇板在砌体墙上的支承长度不宜小于 120㎜。

12.无梁楼盖内力分析常用的方法有经验系数法、等代框架法。

第一章钢筋混凝土材料的力学性能（1）第二章钢筋混凝土结构设计方法（2）第三章钢筋混凝土受弯构件（3）第四章受扭构件（4）第五章受压构件（）第六章梁板结构（）第七章预应力混凝土结构（）第八章单层工业厂房（）第九章多层框架结构（）第十章砌体结构基本知识（）绪论一、钢筋混凝土结构主要优缺点有哪些？二．钢筋与混凝土两种物理力学性能不同的材料，为何能共同工作？第 1 章钢筋和混凝土材料的力学性能本章提要1．掌握混凝土的各种强度、强度等级、影响混凝土强度的因素；了解混凝土的应力-应变曲线、混凝土的弹性模量的概念；掌握混凝土的收缩与徐变等特性及其对结构的影响。

2．了解钢筋的品种、级别，熟悉钢筋的力学性能及强度、和变形；掌握钢筋混凝土结构对钢筋性能的要求及钢筋的选用原则。

3．掌握钢筋与混凝土之间的粘结力的组成及其保证措施，熟悉受力钢筋的锚固与连接构造。

一、填空题1．混凝土立方体抗压强度标准值系指按标准方法制作养护的边长为的立方体试件，在龄期，用标准试验方法测得的具有保证率的抗压强度。

2．钢筋混凝土结构的砼强度等级不应低于，当采用HRB335级钢筋时，混凝土强度等级不宜低于，当采用HRB400或RRB400级钢筋以及承受重复荷载的构件，混凝土强度等级。

3．预应力混凝土结构的砼强度等级不应低于，当采用钢绞线、钢丝、热处理钢筋作为预应力钢筋时，混凝土强度等级不宜低于。

4．现行规对钢筋选用的规定如下：①普通钢筋（指用于钢筋混凝土结构中的钢筋和预应力混凝土结构中的非预应力钢筋）宜采用和钢筋，也可采用和钢筋。

②预应力钢筋宜采用、，也可采用。

5．钢筋的连接方式有、、。

6．混凝土的强度指标有、、等几种。

7 ．混凝土在长期不变荷载作用下，应变随时间的增长而的现象称为。

8．混凝土在时，随时间的增长其体积不断的现象称为收缩。

9．钢筋和混凝土之间的粘结力是由、、等主要部分组成。

10．钢筋与混凝土两种材料能在一起共同工作的原因是它们之间、二、判断题1．混凝土的轴心抗压强度比作为混凝土标志强度的立方体抗压强度大。

第10章 预应力混凝土构件思 考 题10.1 为了防止钢筋混凝土结构的裂缝过早出现，防止因满足变形和裂缝控制的要求而导致构件自重过大所造成的不经济和不能应用于大跨度结构，也为了能充分利用高强度钢筋及高强度混凝土，可以采用对构件施加预应力的方法来解决，即设法在结构构件受荷载作用前，使它产生预压应力来减小或抵消荷载所引起的混凝土拉应力，从而使结构构件的拉应力不大，甚至处于受压状态。

预应力混凝土结构的优点是可以延缓混凝土构件的开裂，提高构件的抗裂度和刚度，并取得节约钢筋，减轻自重的效果，克服了钢筋混凝土的主要缺点。

其缺点是构造、施工和计算均较钢筋混凝土构件复杂，且延性也差些。

10.2 预应力混凝土结构构件必须采用强度高的混凝土，因为强度高的混凝土对采用先张法的构件，可提高钢筋预混凝土之间的粘结力，对采用后张法的构件，可提高锚固端的局部承压承载力。

预应力混凝土构件的钢筋〔或钢丝〕也要求由较高的强度，因为混凝土预压应力的大小，取决于预应力钢筋张拉应力的大小，考虑到构件在制作过程中会出现各种应力损失，因此需要采用较高的张拉应力，也就要求预应力钢筋具有较高的抗拉强度。

10.3 张拉控制应力是指预应力钢筋在进行张拉时所控制到达的最大应力值。

其值为张拉设备所指示的总张拉力除以预应力钢筋截面面积而得的应力值，以con σ表示。

张拉控制应力的取值不能太高也不能太低。

如果张拉控制应力取值过低，则预应力钢筋经过各种损失后，对混凝土产生的预压应力过小，不能有效地提高预应力混凝土构件的抗裂度和刚度。

如果张拉控制应力取值过高，则可能引起以下问题：1〕在施工阶段会使构件的某些部位受到预拉力甚至开裂，对后张法构件可能造成端部混凝土局压破坏；2〕构件出现裂缝时的荷载值与继续荷载值很接近，使构件在破坏前无明显的预兆，构件的延性较差；3〕为了减小预应力损失，有时需进行超张拉，有可能在超张拉过程中使个别钢筋的应力超过它的实际屈服强度，使钢筋产生较大塑性变形或脆断。
