第一章钢筋混凝土梁板结构

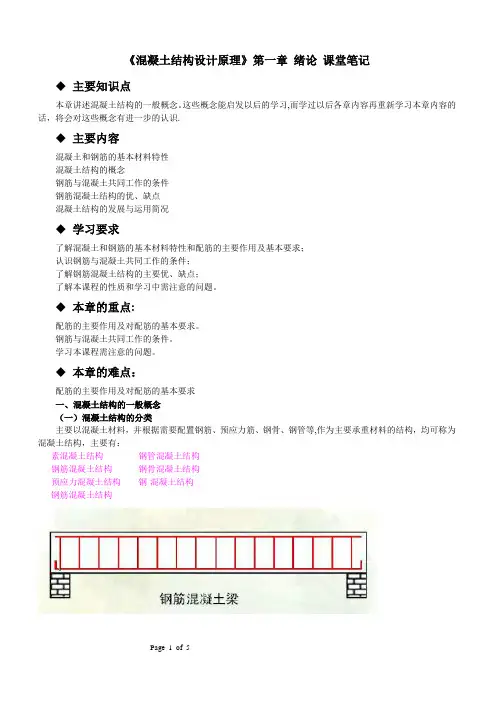

《混凝土结构设计原理》第一章绪论课堂笔记◆主要知识点本章讲述混凝土结构的一般概念。

这些概念能启发以后的学习,而学过以后各章内容再重新学习本章内容的话，将会对这些概念有进一步的认识.◆主要内容混凝土和钢筋的基本材料特性混凝土结构的概念钢筋与混凝土共同工作的条件钢筋混凝土结构的优、缺点混凝土结构的发展与运用简况◆学习要求了解混凝土和钢筋的基本材料特性和配筋的主要作用及基本要求；认识钢筋与混凝土共同工作的条件；了解钢筋混凝土结构的主要优、缺点；了解本课程的性质和学习中需注意的问题。

◆本章的重点:配筋的主要作用及对配筋的基本要求。

钢筋与混凝土共同工作的条件。

学习本课程需注意的问题。

◆本章的难点：配筋的主要作用及对配筋的基本要求一、混凝土结构的一般概念（一）混凝土结构的分类主要以混凝土材料，并根据需要配置钢筋、预应力筋、钢骨、钢管等,作为主要承重材料的结构，均可称为混凝土结构，主要有：素混凝土结构钢管混凝土结构钢筋混凝土结构钢骨混凝土结构预应力混凝土结构钢-混凝土结构钢筋混凝土结构（二）钢筋混凝土的概念1。

混凝土的基本特性混凝土是一种人工石材，简称“砼”，其抗压强度较高,而抗拉强度却很低,一般只有抗压强度的1/8～1/20,因此不宜用来受拉，而主要用来承受压力。

2。

钢筋混凝土的概念钢筋混凝土=混凝土+钢筋钢筋和混凝土是性能完全不同的材料，将它们按一定的方式和比例有机地结合在一起，可取长补短，充分利用其材料性能优点,使构件性能得到大大改善.下面通过素混凝土梁和钢筋混凝土梁的受力过程对比，说明这一概念。

3。

素混凝土梁的受力特点(1)跨中受拉边缘混凝土应力达到抗拉强度时，梁底将开裂,梁随即破坏，表现为脆性断裂，明显预兆.（2）破坏时跨中截面受压边缘的压应力与抗拉强度相近，远未达到砼的抗压强度,混凝土抗强度高的特点未得到充分利用。

（3)钢筋混凝土梁受力性能的主要特点当梁底砼应力达到f tk时,梁受拉区将开裂。

砼开裂后拉力由钢筋承担，可继续增加荷载.钢筋屈服后，钢筋拉力不再继续增加，最后受压区混凝土压碎而达到极限承载力。

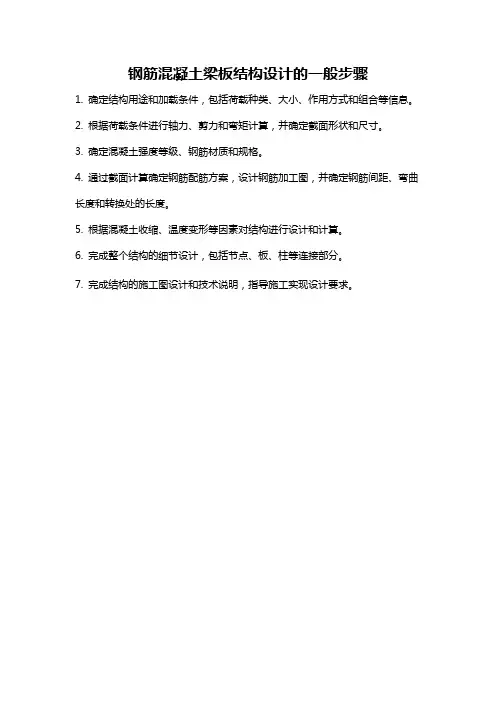

钢筋混凝土梁板结构设计的一般步骤
1. 确定结构用途和加载条件，包括荷载种类、大小、作用方式和组合等信息。

2. 根据荷载条件进行轴力、剪力和弯矩计算，并确定截面形状和尺寸。

3. 确定混凝土强度等级、钢筋材质和规格。

4. 通过截面计算确定钢筋配筋方案，设计钢筋加工图，并确定钢筋间距、弯曲长度和转换处的长度。

5. 根据混凝土收缩、温度变形等因素对结构进行设计和计算。

6. 完成整个结构的细节设计，包括节点、板、柱等连接部分。

7. 完成结构的施工图设计和技术说明，指导施工实现设计要求。

第一章：绪论1.什么是钢筋混凝土结构?配筋的主要作用和要求是什么?答∶(1)钢筋混凝土结构是指由配置受力的普通钢筋、钢筋网或钢筋骨架的混凝土制成的结构。

(2）配筋的作用是∶在混凝土中配置适量的受力钢筋，并使得混凝土主要承受压力，钢筋主要承受拉力，就能起到充分利用材料，提高结构承载能力和变形能力的作用。

(3）配筋的要求是∶在钢筋混凝土结构和构件中，受力钢筋的布置和数量都应由计算和构造要求确定，施工也要正确。

2.钢筋混凝土结构有哪些主要优点和主要缺点?答∶钢筋混凝土结构的主要优点是∶①取材容易。

③耐久性较好。

④耐火性好。

⑤可模性好。

⑥整体性好。

钢筋混凝土结构的主要缺点是∶①自重较大。

②钢筋混凝土结构抗裂性较差③钢筋混凝土结构的施工复杂、工序多、隔热隔声性能较差。

3.结构有哪些功能要求?简述承载能力极限状态和正常使用极限状态的概念。

答:(1)建筑结构的功能包括安全性、适用性和耐久性三个方面。

(2)承载能力极限状态是指结构或构件达到最大承载能力或者变形达到不适于继续承载的状态。

正常使用极限状态是指结构或构件达到正常使用或耐久性能中某项规定限度的状态。

4.本课程主要包括哪些内容?学习本课程要注意哪些问题?答:(1）混凝土结构课程通常按内容的性质可分为“混凝土结构设计原理和"混凝土结构设计”两部分。

前者主要讲述各种混凝土基本构件的受力性能、截面计算和构造等基本理论，属于专业基础课内容。

后者主要讲述梁板结构、单层厂房、多层和高层房屋、公路桥梁等的结构设计，属于专业课内容。

(2）学习本课程要注意的问题︰①加强实验、实践性教学环节并注意扩大知识面;②突出重点，并注意难点的学习;③深刻理解重要的概念，熟练掌握设计计算的基本功，切忌死记硬背。

5.在素混凝土梁内配置受力钢筋的主要目的是提高构件的承载能力和变形能力。

【解析】素混凝土梁中，混凝土的抗压性能较强而抗拉性能很弱，钢筋的抗拉性能则很强。

因此，在混凝土中配置适量的受力钢筋，并使得混凝与主要承受压力，钢筋主要承受拉力，就能起到充分利用材料，提高结构承载能力和变形能力的作用。

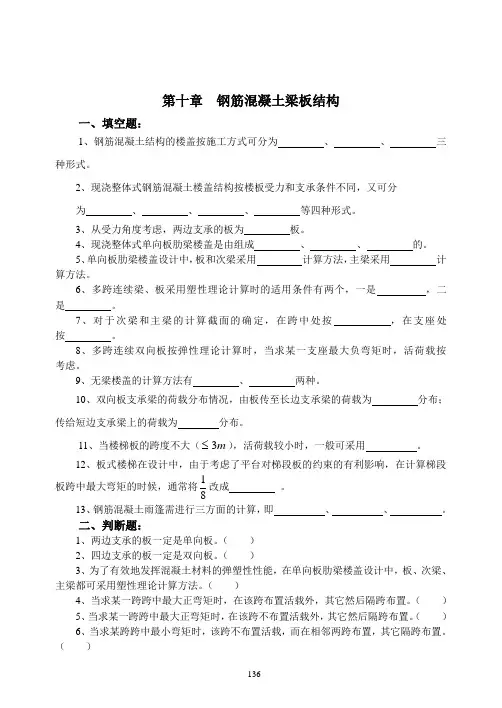

第十章 钢筋混凝土梁板结构一、填空题：1、钢筋混凝土结构的楼盖按施工方式可分为 、 、 三种形式。

2、现浇整体式钢筋混凝土楼盖结构按楼板受力和支承条件不同，又可分为 、 、 、 等四种形式。

3、从受力角度考虑，两边支承的板为 板。

4、现浇整体式单向板肋梁楼盖是由组成 、 、 的。

5、单向板肋梁楼盖设计中，板和次梁采用 计算方法，主梁采用 计算方法。

6、多跨连续梁、板采用塑性理论计算时的适用条件有两个，一是 ，二是 。

7、对于次梁和主梁的计算截面的确定，在跨中处按 ，在支座处按 。

8、多跨连续双向板按弹性理论计算时，当求某一支座最大负弯矩时，活荷载按 考虑。

9、无梁楼盖的计算方法有 、 两种。

10、双向板支承梁的荷载分布情况，由板传至长边支承梁的荷载为 分布；传给短边支承梁上的荷载为 分布。

11、当楼梯板的跨度不大（m 3 ），活荷载较小时，一般可采用 。

12、板式楼梯在设计中，由于考虑了平台对梯段板的约束的有利影响，在计算梯段板跨中最大弯矩的时候，通常将81改成 。

13、钢筋混凝土雨篷需进行三方面的计算，即 、 、 。

二、判断题：1、两边支承的板一定是单向板。

（ ）2、四边支承的板一定是双向板。

（ ）3、为了有效地发挥混凝土材料的弹塑性性能，在单向板肋梁楼盖设计中，板、次梁、主梁都可采用塑性理论计算方法。

（ ）4、当求某一跨跨中最大正弯矩时，在该跨布置活载外，其它然后隔跨布置。

（ ）5、当求某一跨跨中最大正弯矩时，在该跨不布置活载外，其它然后隔跨布置。

（ ）6、当求某跨跨中最小弯矩时，该跨不布置活载，而在相邻两跨布置，其它隔跨布置。

（ ）7、当求某支座最大负弯矩，在该支座左右跨布置活载，然后隔跨布置。

（ ）8、当求某一支座最大剪力时，在该支座左右跨布置活载，然后隔跨布置。

（ ）9、在单向板肋梁楼盖截面设计中，为了考虑“拱”的有利影响，要对所有板跨中截面及支座截面的内力进行折减，其折减系数为8.0。

《混凝土结构基本原理》1~3章教案第一章绪论内容的分析和总结本章主要讲述了混凝土结构的一般涵义，结构中配置钢筋的作用和要求以及钢筋混凝土结构的优缺点。

另外介绍了混凝土结构的发展和应用前景。

使学习者对混凝土结构有一个总体概念，并且阐述了本课程的特点和学习本课程应注意的问题。

学习的目的和要求1.学习目的通过对本章的学习，主要理解钢筋混凝土中配筋的作用和对配筋的基本要求，了解钢筋混凝土结构的优缺点，理解钢筋和混凝土共同工作的机理，了解混凝土结构的发展状况和学习本课程应该注意的问题。

2.学习要求(1)理解配筋的主要作用及对配筋的基本要求。

(2)了解结构或构件脆性破坏类型和延性破坏类型。

(3)了解钢筋混凝土结构的主要优缺点及其发展简况。

(4)掌握本课程的主要内容、任务和学习方法。

§1-1 混凝土的一般概念和特点一、混凝土结构的一般概念（P2图1－1）混凝土：水泥、砂、碎石制作的人造石材，简写为砼。

1．混凝土结构concrete structure，以混凝土为主制成的结构，包括：·素混凝土结构plain concrete structure，由无筋或不配置受力钢筋的混凝土制作的结构。

·钢筋混凝土结构reinforced concrete structure，由配置受力的普通钢筋、钢筋网或钢筋骨架的混凝土制作的结构。

·预应力混凝土结构prestressed concrete structure由配置预应力钢筋，再通过张拉或其他方法建立预加应力的混凝土制成的结构。

2．钢筋混凝土结构reinforced concrete structure，·钢筋混凝土结构是由钢筋和混凝土按照一定方式结合而成的结构。

·混凝土的抗压强度高，抗拉强度却很低（f t≈f c/10），受拉时极易开裂。

·钢材的抗拉、抗压强度都很高。

·配筋的作用：不仅可以提高结构承载力，而且可以改善结构受力性能。

钢筋混凝土梁板结构构造要求范本一：1. 引言本文档旨在介绍钢筋混凝土梁板结构的构造要求。

钢筋混凝土梁板结构是建筑工程中常见的结构形式，具有重要的承载和支撑作用。

为了确保建筑结构的安全可靠性，本文档将从多个方面详细说明构造要求。

2. 操纵性要求2.1 梁板结构的尺寸和间距要求梁板结构的尺寸和间距的确定是构造设计中的重要环节。

梁板的尺寸要满足设计要求，考虑到结构的强度和刚度。

大梁板结构的间距应根据荷载大小和工程要求进行合理设置。

2.2 钢筋的布置要求梁板结构中的钢筋布置应符合设计规范的要求，确保结构的受力性能。

在布置钢筋时，需要考虑梁板结构的受力分析和荷载特性。

3. 施工要求3.1 梁板结构的施工顺序梁板结构的施工应按照一定的顺序进行，确保施工过程中的安全和质量。

通常情况下，先施工梁，再施工板。

3.2 浇筑混凝土的要求在浇筑混凝土时，应注意浇筑均匀，严禁出现空洞和浆砂现象。

同时，浇筑混凝土的温度和湿度也需要控制在合理范围内。

4. 检验要求4.1 钢筋混凝土梁板的强度检验钢筋混凝土梁板的强度检验是确保结构质量的重要环节。

应按照相关规范的要求进行构件强度的检验，包括抗压强度、抗拉强度等。

4.2 钢筋的拉力试验钢筋的拉力试验可以检验钢筋的抗拉性能。

试验结果应符合设计要求，确保钢筋的质量和可靠性。

5. 附件本文档涉及的附件包括相关设计图纸和规范标准，供读者参考使用。

6. 法律名词及注释6.1 结构设计规范结构设计规范是指国家对建筑工程结构设计所提出的一系列要求和规定的文件，包括钢筋混凝土结构设计规范、钢结构设计规范等。

6.2 混凝土抗压强度混凝土抗压强度是指混凝土在规定试验条件下的最大抗压荷载与截面积之比。

范本二：1. 引言本文档旨在介绍钢筋混凝土梁板结构的构造要求。

钢筋混凝土梁板结构是建筑工程中常见的结构形式，对于建筑物的承重和稳定性具有重要作用。

为了确保建筑结构的安全性和可靠性，本文档将从多个角度详细说明构造要求。

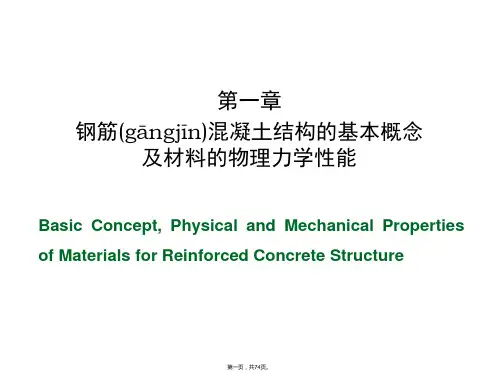

《结构设计原理》复习资料第一篇钢筋混凝土结构第一章钢筋混凝土结构的基本概念及材料的物理力学性能二、学习重点在本章的学习中应注意以下几个方面的问题：（1）混凝土的强度指标有哪些，以及获得它们的方法；（2）混凝土的应力应变关系曲线，弹性模量的取值方法；（3）混凝土收缩、徐变的概念及特性；（4）两类钢材的变形及强度特征；（5）锚固长度的意义；（6）钢筋混凝土结构对混凝土与钢筋的基本要求。

三、复习题（一）填空题1、在钢筋混凝土构件中钢筋的作用是替混凝土受拉或协助混凝土受压。

2、混凝土的强度指标有混凝土的立方体强度、混凝土轴心抗压强度和混凝土抗拉强度。

3、混凝土的变形可分为两类：受力变形和体积变形。

4、钢筋混凝土结构使用的钢筋，不仅要强度高，而且要具有良好的塑性、可焊性，同时还要求与混凝土有较好的粘结性能。

5、影响钢筋与混凝土之间粘结强度的因素很多，其中主要为混凝土强度、浇筑位置、保护层厚度及钢筋净间距。

6、钢筋和混凝土这两种力学性能不同的材料能够有效地结合在一起共同工作，其主要原因是：钢筋和混凝土之间具有良好的粘结力、钢筋和混凝土的温度线膨胀系数接近和混凝土对钢筋起保护作用。

7、混凝土的变形可分为混凝土的受力变形和混凝土的体积变形。

其中混凝土的徐变属于混凝土的受力变形，混凝土的收缩和膨胀属于混凝土的体积变形。

（二）判断题1、素混凝土的承载能力是由混凝土的抗压强度控制的。

………………………………【×】2、混凝土强度愈高，应力应变曲线下降愈剧烈，延性就愈好。

………………………【×】3、线性徐变在加荷初期增长很快，一般在两年左右趋以稳定，三年左右徐变即告基本终止。

………………………………………………………………………………………………【√】4、水泥的用量愈多，水灰比较大，收缩就越小。

………………………………………【×】5、钢筋中含碳量愈高，钢筋的强度愈高，但钢筋的塑性和可焊性就愈差。

地下混凝土结构设计主讲教师：陈之毅，袁勇，陆浩亮联系邮箱：zhiyichen@答疑地点：岩土楼714办公电话：65983505公共邮箱：TJUConcrete@密码：TJUConcrete2011教材：《混凝土结构设计》，同济大学，周克荣等，2001年3月第1版参考教材参考教材：1.混凝土结构（上册）－混凝土结构设计原理，东南大学，天津大学，同济大学合编，2005年1月第三版2.钢筋混凝土结构，宋玉普，王清湘编著，机械工业出版社，20033.混凝土结构设计原理（2版），沈蒲生主编，高等教育出版社，2005 44.混凝土结构（上册），叶列平编著，清华大学出版社，2005（地下）（钢筋）混凝土结构(Underground) (Reinforced)Concrete Structure 简称RC Structure第一章混凝土建筑结构设计概论第一节引言第节混凝土结构的般概念1.1 混凝土结构的一般概念定义与分类以混凝土为主，并根据需要配置普通钢筋、预应力筋、钢骨、钢管等，作为主要承重材料的结构，均可称为混凝土结构。

钢骨混凝土结构I.素混凝土结构钢管混凝土结构II.钢筋混凝土结构钢-混凝土混合结构III.预应力混凝土结构素混凝土结构（Plain Concrete)Pl i C t素混凝土素混凝土基础钢骨混凝土结构钢管混凝土结构混凝混凝型钢土土钢管钢-混凝土混合结构1.2 钢筋与混凝土二者共同工作的条件¾混凝土硬化后与钢筋之间有良好的粘结力；者的温度线膨胀系数十分接近钢5¾二者的温度线膨胀系数十分接近，钢：1.2×10-5，混凝土：1.0×10-5～1.5×10-5。

1.3 钢筋混凝土结构的优缺点耐久性好混凝土包裹钢筋不易锈蚀耐久性好：混凝土包裹钢筋，不易锈蚀；整体性好：有利于抗震、抵抗冲击和爆炸冲击波。

优耐火性好混凝土包裹钢筋延缓升温可模性好：根据需要，浇筑成各种形状；点取材容易：可就地取材，有效利用废料；耐火性好：混凝土包裹钢筋，延缓升温；节约钢材：发挥混凝土抗压，钢筋抗拉的特点。
