钢筋混凝土梁板结构构造要求

11.2.1组合梁截面高度不宜超过钢梁截面高度的2.5倍；混凝土板托高度`h_(c2)`不宜超过翼板厚度`h_(c1)`的1.倍；板托的顶面宽度不宜小于钢梁土翼缘宽度与`1.5h_(c2)`之和。

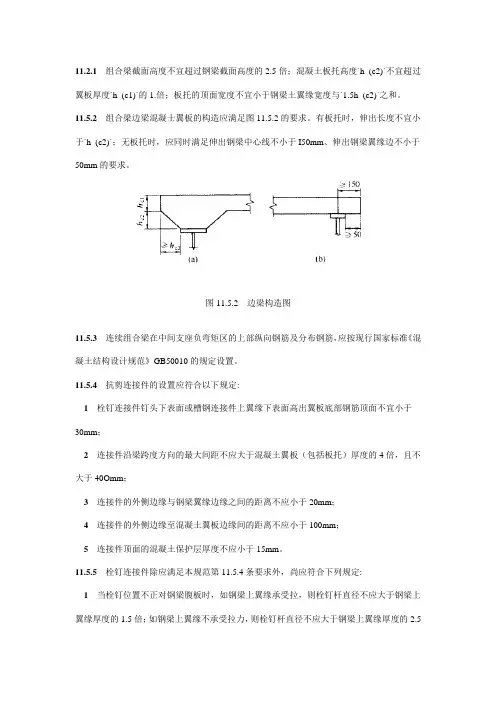

11.5.2组合梁边梁混凝士翼板的构造应满足图11.5.2的要求。

有板托时，伸出长度不宜小于`h_(c2)`；无板托时，应同时满足伸出钢梁中心线不小于I50mm、伸出钢梁翼缘边不小于50mm的要求。

图11.5.2边梁构造图11.5.3连续组合梁在中间支座负弯矩区的上部纵向钢筋及分布钢筋，应按现行国家标准《混凝土结构设计规范》GB50010的规定设置。

11.5.4抗剪连接件的设置应符合以下规定:1栓钉连接件钉头下表面或槽钢连接件上翼缘下表面高出翼板底部钢筋顶面不宜小于30mm；2连接件沿梁跨度方向的最大间距不应大于混凝土翼板（包括板托）厚度的4倍，且不大于40Omm；3连接件的外侧边缘与钢梁翼缘边缘之间的距离不应小于20mm；4连接件的外侧边缘至混凝土翼板边缘间的距离不应小于100mm；5连接件顶面的混凝土保护层厚度不应小于15mm。

11.5.5栓钉连接件除应满足本规范第11.5.4条要求外，尚应符合下列规定:1当栓钉位置不正对钢梁腹板时，如钢梁上翼缘承受拉，则栓钉杆直径不应大于钢梁上翼缘厚度的1.5倍；如钢梁上翼缘不承受拉力，则栓钉杆直径不应大于钢梁上翼缘厚度的2.5倍。

2栓钉长度不应小于其杆径的4倍。

3栓钉沿梁轴线方向的间距不应小于杆径的6倍；垂直于梁轴线方向的间距不应小于杆径的4倍。

4用压型钢板做底模的组合梁，栓钉杆直径不宜大于19mm,混凝土凸肋宽度不应小于栓钉杆直径的2.5倍；栓钉高度`h_d`应符合`(h_e+30)≤h_d≤(h_e+75)`的要求（图11.3.2）。

11.5.6弯筋连接件除应符合本章第11.5.4条要求外，尚应满足以下规定:弯筋连接件宜采用直径不小于12mm的钢筋成对布置，用两条长度不小于4倍（I级钢筋）或5倍（II级钢筋）钢筋直径的侧焊缝焊接于钢梁翼缘上，其弯起角度一般为45。

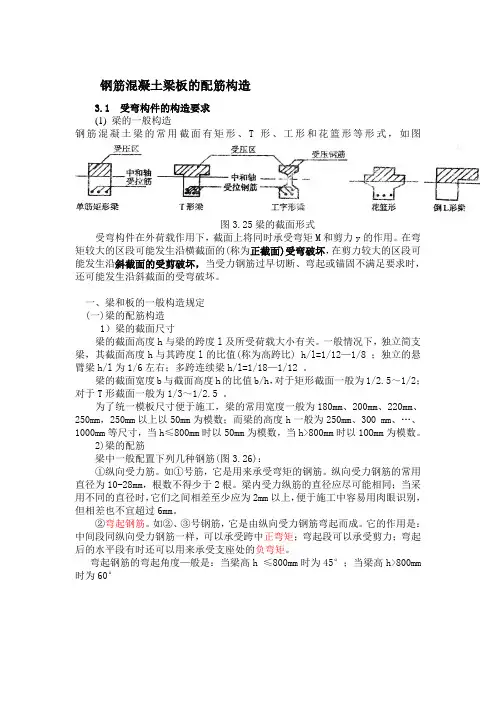

钢筋混凝土梁板的配筋构造3.1 受弯构件的构造要求(1)梁的一般构造钢筋混凝土梁的常用截面有矩形、T形、工形和花篮形等形式，如图图3.25梁的截面形式受弯构件在外荷载作用下，截面上将同时承受弯矩M和剪力y的作用。

在弯矩较大的区段可能发生沿横截面的(称为正截面)受弯破坏，在剪力较大的区段可能发生沿斜截面的受剪破坏，当受力钢筋过早切断、弯起或锚固不满足要求时，还可能发生沿斜截面的受弯破坏。

一、梁和板的一般构造规定(一)梁的配筋构造1）梁的截面尺寸梁的截面高度h与梁的跨度l及所受荷载大小有关。

一般情况下，独立简支梁，其截面高度h与其跨度l的比值(称为高跨比) h/l=1/12—1/8 ；独立的悬臂梁h/l为1/6左右；多跨连续梁h/l=1/18—1/12 。

梁的截面宽度b与截面高度h的比值b/h，对于矩形截面一般为1/2.5～1/2；对于T形截面一般为1/3～1/2.5 。

为了统一模板尺寸便于施工，梁的常用宽度一般为180mm、200mm、220mm、250mm，250mm以上以50mm为模数；而梁的高度h一般为250mm、300 mm、…、1000mm等尺寸，当h≤800mm时以50mm为模数，当h>800mm时以1OOmm为模数。

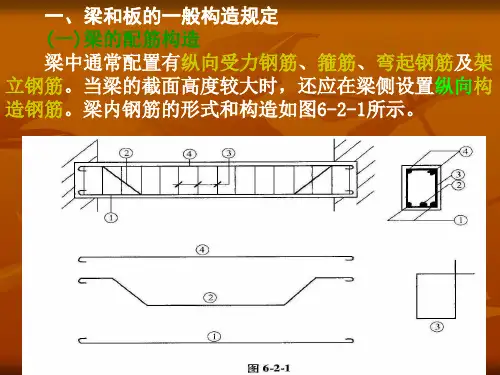

2)梁的配筋梁中一般配置下列几种钢筋(图3.26)：①纵向受力筋。

如①号筋，它是用来承受弯矩的钢筋。

纵向受力钢筋的常用直径为10-28mm，根数不得少于2根。

梁内受力纵筋的直径应尽可能相同；当采用不同的直径时，它们之间相差至少应为2mm以上，便于施工中容易用肉眼识别，但相差也不宜超过6mm。

②弯起钢筋。

如②、③号钢筋，它是由纵向受力钢筋弯起而成。

它的作用是：中间段同纵向受力钢筋一样，可以承受跨中正弯矩；弯起段可以承受剪力；弯起后的水平段有时还可以用来承受支座处的负弯矩。

弯起钢筋的弯起角度—般是：当梁高h ≤800mm时为45°；当梁高h>800mm 时为60°图3.26梁的配筋形式③箍筋。

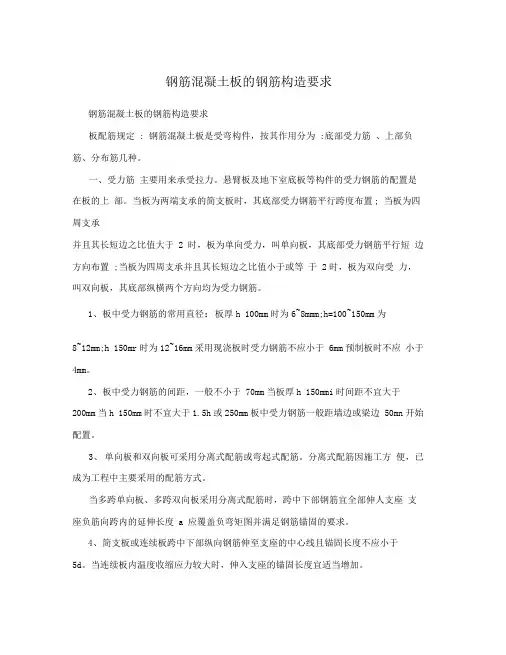

钢筋混凝土板的钢筋构造要求钢筋混凝土板的钢筋构造要求板配筋规定 : 钢筋混凝土板是受弯构件，按其作用分为 :底部受力筋、上部负筋、分布筋几种。

一、受力筋主要用来承受拉力。

悬臂板及地下室底板等构件的受力钢筋的配置是在板的上部。

当板为两端支承的简支板时，其底部受力钢筋平行跨度布置; 当板为四周支承并且其长短边之比值大于 2 时，板为单向受力，叫单向板，其底部受力钢筋平行短边方向布置 ;当板为四周支承并且其长短边之比值小于或等于 2时，板为双向受力，叫双向板，其底部纵横两个方向均为受力钢筋。

1、板中受力钢筋的常用直径：板厚h 100mm时为6~8mmm;h=100~150mm为8~12mm;h 150mr时为12~16mm采用现浇板时受力钢筋不应小于 6mm预制板时不应小于4mm。

2、板中受力钢筋的间距，一般不小于 70mm当板厚h 150mmi时间距不宜大于200mm当h 150mm时不宜大于1.5h或250mm板中受力钢筋一般距墙边或梁边 50mn开始配置。

3、单向板和双向板可采用分离式配筋或弯起式配筋。

分离式配筋因施工方便，已成为工程中主要采用的配筋方式。

当多跨单向板、多跨双向板采用分离式配筋时，跨中下部钢筋宜全部伸人支座支座负筋向跨内的延伸长度 a 应覆盖负弯矩图并满足钢筋锚固的要求。

4、简支板或连续板跨中下部纵向钢筋伸至支座的中心线且锚固长度不应小于5d。

当连续板内温度收缩应力较大时，伸入支座的锚固长度宜适当增加。

对与边梁整浇的板，支座负弯矩钢筋的锚固长度应为La,见图2-21右侧支座负筋5、在双向板的纵横两个方向上均需配置受力钢筋。

承受弯矩较大方向的受力钢筋，布置在受力较小钢筋的外层。

二、分布钢筋它主要用来使作用在板面荷载能均匀地传递给受力钢筋; 抵抗四温度变化和混凝土收缩在垂直于板跨方向所产生的拉应力 ; 同时还与受力钢筋绑扎在一起组合成骨架，防止受力钢筋在混凝土浇捣时的位移。

1 、单向板中单位长度上分布钢筋的截面面积不宜小于单位宽度上受力钢筋截面面积15%，且不宜小于该方向板截面面积的0.15%;分布钢筋的间距不宜大于250mm直径不宜小于6mm 对集中荷载较大的情况，分布钢筋的截面面积应适当增加，其间距不宜大于200mm。

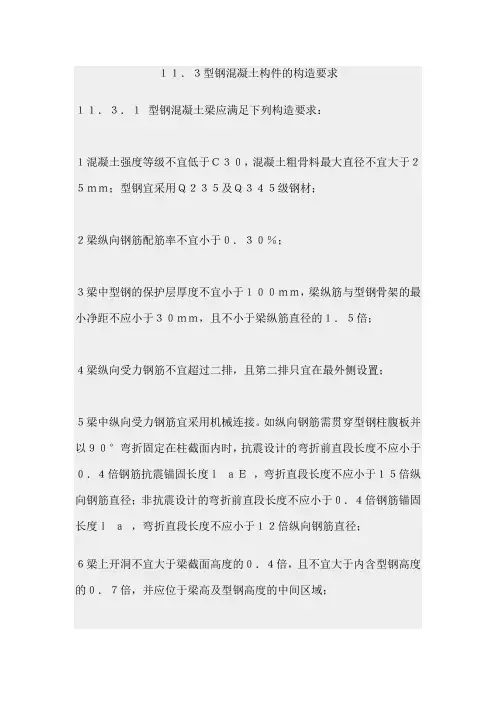

１１．３型钢混凝土构件的构造要求１１．３．１型钢混凝土梁应满足下列构造要求：１混凝土强度等级不宜低于Ｃ３０，混凝土粗骨料最大直径不宜大于２５ｍｍ；型钢宜采用Ｑ２３５及Ｑ３４５级钢材；２梁纵向钢筋配筋率不宜小于０．３０％；３梁中型钢的保护层厚度不宜小于１００ｍｍ，梁纵筋与型钢骨架的最小净距不应小于３０ｍｍ，且不小于梁纵筋直径的１．５倍；４梁纵向受力钢筋不宜超过二排，且第二排只宜在最外侧设置；５梁中纵向受力钢筋宜采用机械连接。

如纵向钢筋需贯穿型钢柱腹板并以９０°弯折固定在柱截面内时，抗震设计的弯折前直段长度不应小于０．４倍钢筋抗震锚固长度ｌａＥ，弯折直段长度不应小于１５倍纵向钢筋直径；非抗震设计的弯折前直段长度不应小于０．４倍钢筋锚固长度ｌａ，弯折直段长度不应小于１２倍纵向钢筋直径；６梁上开洞不宜大于梁截面高度的０．４倍，且不宜大于内含型钢高度的０．７倍，并应位于梁高及型钢高度的中间区域；７型钢混凝土悬臂梁自由端的纵向受力钢筋应设置专门的锚固件，型钢梁的自由端上宜设置栓钉。

１１．３．２型钢混凝土梁沿梁全长箍筋的配置应满足下列要求：１箍筋的最小面积配筋率应符合本规程第６．３．４条第１款和第６．３．５条第４款的规定，且不应小于０．１５％；２梁箍筋的直径和间距应符合表１１．３．２的要求，且箍筋间\距不应大于梁截面高度的１／２。

抗震设计时，梁端箍筋应加密，箍筋加密区范围，一级时取梁截面高度的２．０倍，二、三级时取梁截面高度的１．５倍；当梁净跨小于梁截面高度的４倍时，梁全跨箍筋应加密设置。

１１．３．３当考虑地震作用组合时，钢／混凝土混合结构中型钢混凝土柱的轴压比不宜大于表１１．３．３的限值。

１１．３．４型钢混凝土柱的轴压比可按下式计算：μＮ＝Ｎ／（ｆｃＡ＋ｆａＡａ）（１１．３．４）式中μＮ———型钢混凝土柱的轴压比；Ｎ———考虑地震组合的柱轴向力设计值；Ａ———扣除型钢后的混凝土截面面积；ｆｃ———混凝土的轴心抗压强度设计值；ｆａ———型钢的抗压强度设计值；Ａａ———型钢的截面面积。

板板配筋规定：钢筋混凝土板是受弯构件，按其作用分为：底部受力筋、上部负筋、分布筋几种。

一、受力筋主要用来承受拉力。

悬臂板及地下室底板等构件的受力钢筋的配置是在板的上部。

当板为两端支承的简支板时，其底部受力钢筋平行跨度布置；当板为四周支承并且其长短边之比值大于2时，板为单向受力，叫单向板，其底部受力钢筋平行短边方向布置；当板为四周支承并且其长短边之比值小于或等于2时，板为双向受力，叫双向板，其底部纵横两个方向均为受力钢筋。

1、板中受力钢筋的常用直径：板厚h<100mm时为6~8mmm；h=100~150mm时为8~12mm；h>150mm时为12~16mm；采用现浇板时受力钢筋不应小于6mm,预制板时不应小于4mm。

2、板中受力钢筋的间距，一般不小于70mm，当板厚h≤150mm时间距不宜大于200mm，当h>150mm时不宜大于1.5h或250mm。

板中受力钢筋一般距墙边或梁边50mm开始配置。

3、单向板和双向板可采用分离式配筋或弯起式配筋。

分离式配筋因施工方便，已成为工程中主要采用的配筋方式。

当多跨单向板、多跨双向板采用分离式配筋时，跨中下部钢筋宜全部伸人支座；支座负筋向跨内的延伸长度a应覆盖负弯矩图并满足钢筋锚固的要求。

4、简支板或连续板跨中下部纵向钢筋伸至支座的中心线且锚固长度不应小于5d(d为下部钢筋直径)。

当连续板内温度收缩应力较大时，伸入支座的锚固长度宜适当增加。

对与边梁整浇的板，支座负弯矩钢筋的锚固长度应为La，见图2-21右侧支座负筋5、在双向板的纵横两个方向上均需配置受力钢筋。

承受弯矩较大方向的受力钢筋，布置在受力较小钢筋的外层。

二、分布钢筋它主要用来使作用在板面荷载能均匀地传递给受力钢筋；抵抗四温度变化和混凝土收缩在垂直于板跨方向所产生的拉应力；同时还与受力钢筋绑扎在一起组合成骨架，防止受力钢筋在混凝土浇捣时的位移。

1、单向板中单位长度上分布钢筋的截面面积不宜小于单位宽度上受力钢筋截面面积15%，且不宜小于该方向板截面面积的0.15%；分布钢筋的间距不宜大于250mm，直径不宜小于6mm。

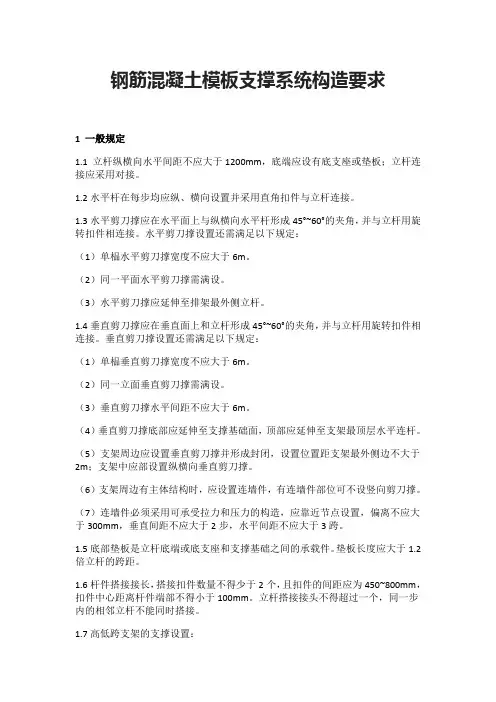

钢筋混凝土模板支撑系统构造要求1 一般规定1.1 立杆纵横向水平间距不应大于1200mm，底端应设有底支座或垫板；立杆连接应采用对接。

1.2水平杆在每步均应纵、横向设置并采用直角扣件与立杆连接。

1.3水平剪刀撑应在水平面上与纵横向水平杆形成45°~60°的夹角，并与立杆用旋转扣件相连接。

水平剪刀撑设置还需满足以下规定：（1）单榀水平剪刀撑宽度不应大于6m。

（2）同一平面水平剪刀撑需满设。

（3）水平剪刀撑应延伸至排架最外侧立杆。

1.4垂直剪刀撑应在垂直面上和立杆形成45°~60°的夹角，并与立杆用旋转扣件相连接。

垂直剪刀撑设置还需满足以下规定：（1）单榀垂直剪刀撑宽度不应大于6m。

（2）同一立面垂直剪刀撑需满设。

（3）垂直剪刀撑水平间距不应大于6m。

（4）垂直剪刀撑底部应延伸至支撑基础面，顶部应延伸至支架最顶层水平连杆。

（5）支架周边应设置垂直剪刀撑并形成封闭，设置位置距支架最外侧边不大于2m；支架中应部设置纵横向垂直剪刀撑。

（6）支架周边有主体结构时，应设置连墙件，有连墙件部位可不设竖向剪刀撑。

（7）连墙件必须采用可承受拉力和压力的构造，应靠近节点设置，偏离不应大于300mm，垂直间距不应大于2步，水平间距不应大于3跨。

1.5底部垫板是立杆底端或底支座和支撑基础之间的承载件。

垫板长度应大于1.2倍立杆的跨距。

1.6杆件搭接接长，搭接扣件数量不得少于2个，且扣件的间距应为450~800mm，扣件中心距离杆件端部不得小于100mm。

立杆搭接接头不得超过一个，同一步内的相邻立杆不能同时搭接。

1.7高低跨支架的支撑设置：立杆：距离高跨边应≥200mm；距离低跨边应≥100mm。

水平杆：必须至少延伸两跨，用扣件与立杆固定。

1.8支架中门洞、通道等临时设施构造的设置应符合《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130）等规范的规定。

2 支架高度不大于5m的构造要求2.1模板工程支撑系统的支架高度不大于5m，及最大竖向荷载标准值施工总荷载不大于10kN／m2时，通过计算可进行组合搭设。

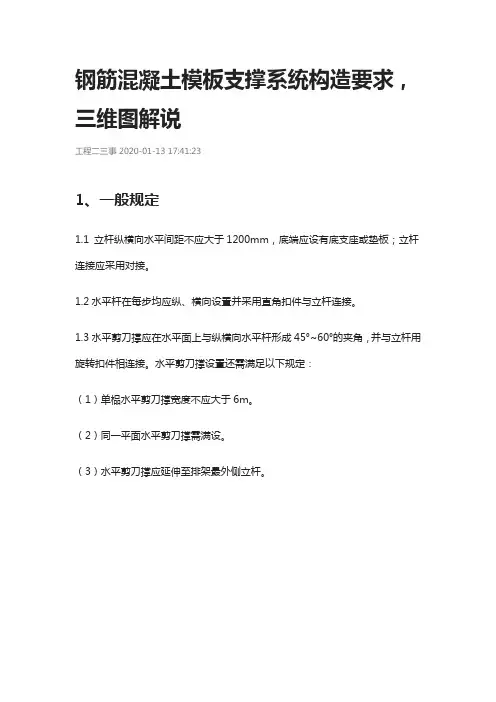

钢筋混凝土模板支撑系统构造要求，三维图解说工程二三事2020-01-13 17:41:231、一般规定1.1 立杆纵横向水平间距不应大于1200mm，底端应设有底支座或垫板；立杆连接应采用对接。

1.2水平杆在每步均应纵、横向设置并采用直角扣件与立杆连接。

1.3水平剪刀撑应在水平面上与纵横向水平杆形成45°~60°的夹角，并与立杆用旋转扣件相连接。

水平剪刀撑设置还需满足以下规定：（1）单榀水平剪刀撑宽度不应大于6m。

（2）同一平面水平剪刀撑需满设。

（3）水平剪刀撑应延伸至排架最外侧立杆。

1.4垂直剪刀撑应在垂直面上和立杆形成45°~60°的夹角，并与立杆用旋转扣件相连接。

垂直剪刀撑设置还需满足以下规定：（1）单榀垂直剪刀撑宽度不应大于6m。

（2）同一立面垂直剪刀撑需满设。

（3）垂直剪刀撑水平间距不应大于6m。

（4）垂直剪刀撑底部应延伸至支撑基础面，顶部应延伸至支架最顶层水平连杆。

（5）支架周边应设置垂直剪刀撑并形成封闭，设置位置距支架最外侧边不大于2m；支架中应部设置纵横向垂直剪刀撑。

（6）支架周边有主体结构时，应设置连墙件，有连墙件部位可不设竖向剪刀撑。

（7）连墙件必须采用可承受拉力和压力的构造，应靠近节点设置，偏离不应大于300mm，垂直间距不应大于2步，水平间距不应大于3跨。

1.5底部垫板是立杆底端或底支座和支撑基础之间的承载件。

垫板长度应大于1.2倍立杆的跨距。

1.6 杆件搭接接长，搭接扣件数量不得少于2个，且扣件的间距应为450~800mm，扣件中心距离杆件端部不得小于100mm。

立杆搭接接头不得超过一个，同一步内的相邻立杆不能同时搭接。

1.7高低跨支架的支撑设置：立杆：距离高跨边应≥200mm；距离低跨边应≥100mm。

水平杆：必须至少延伸两跨，用扣件与立杆固定。

1.8支架中门洞、通道等临时设施构造的设置应符合《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130）等规范的规定。
