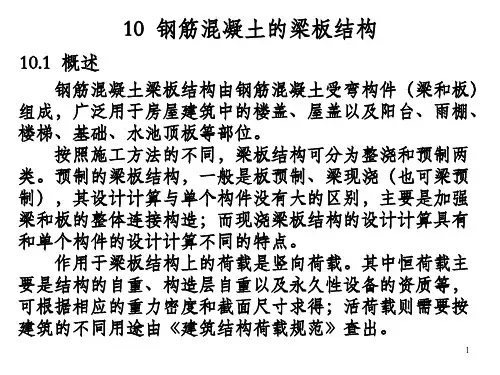

第三节钢筋混凝土梁板结构祥解

钢筋混凝土梁板结构受力性能分析一、概述钢筋混凝土梁板结构是建筑中常见的一种结构形式，其具有承载能力高、刚度好、耐久性强等特点。

在进行钢筋混凝土梁板结构设计时，需要对其受力性能进行分析，以保证结构的安全可靠性。

本文主要介绍钢筋混凝土梁板结构受力性能分析的具体步骤和注意事项。

二、受力分析1.荷载分析钢筋混凝土梁板结构的荷载分为静荷载和动荷载两种。

其中静荷载包括自重荷载和附加荷载，动荷载包括风荷载、地震荷载和人员荷载等。

在进行荷载计算时，需要根据建筑的具体情况和相关规范进行计算。

2.结构分析钢筋混凝土梁板结构的结构分析主要包括弯矩、剪力和轴力等分析。

在进行结构分析时，需要利用相关的计算方法和工具进行计算，其中常用的计算方法包括弹性分析法、刚度影响系数法和有限元法等。

3.受力分析在进行受力分析时，需要对梁板结构的受力性能进行全面分析。

其中，需要分析梁板结构的强度、稳定性和刚度等指标，并根据相关规范和实际情况进行评估。

在进行受力分析时，需要注意以下几点：（1）考虑荷载的影响，进行弯矩、剪力和轴力等分析；（2）根据强度和稳定性要求，进行梁板结构的验算；（3）根据刚度要求，进行梁板结构的刚度分析。

三、设计要求在进行钢筋混凝土梁板结构设计时，需要满足以下要求：1.强度要求钢筋混凝土梁板结构的强度要求是指在荷载作用下，结构不会发生破坏或者失效。

强度要求需要满足相关规范和标准的要求，在进行设计时需要进行验算。

2.稳定性要求钢筋混凝土梁板结构的稳定性要求是指在荷载作用下，结构不会发生失稳。

稳定性要求需要满足相关规范和标准的要求，在进行设计时需要进行验算。

3.刚度要求钢筋混凝土梁板结构的刚度要求是指在荷载作用下，结构不会发生过度变形。

刚度要求需要满足相关规范和标准的要求，在进行设计时需要进行验算。

四、设计流程钢筋混凝土梁板结构的设计流程如下：1.确定设计荷载在进行设计时，需要确定钢筋混凝土梁板结构的设计荷载，包括自重荷载、附加荷载和动荷载等。

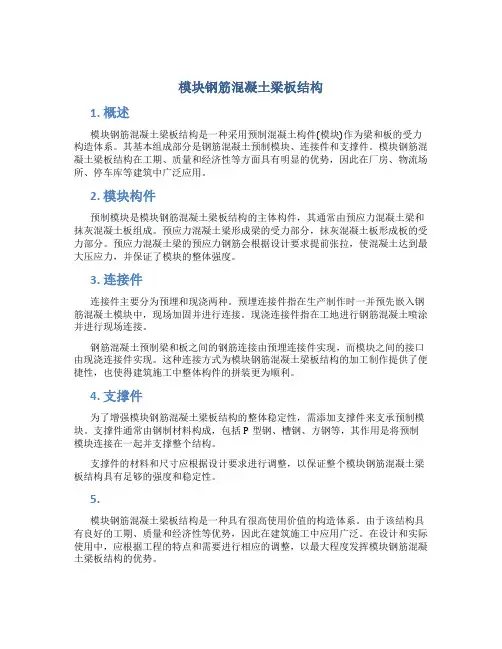

模块钢筋混凝土梁板结构1. 概述模块钢筋混凝土梁板结构是一种采用预制混凝土构件(模块)作为梁和板的受力构造体系。

其基本组成部分是钢筋混凝土预制模块、连接件和支撑件。

模块钢筋混凝土梁板结构在工期、质量和经济性等方面具有明显的优势，因此在厂房、物流场所、停车库等建筑中广泛应用。

2. 模块构件预制模块是模块钢筋混凝土梁板结构的主体构件，其通常由预应力混凝土梁和抹灰混凝土板组成。

预应力混凝土梁形成梁的受力部分，抹灰混凝土板形成板的受力部分。

预应力混凝土梁的预应力钢筋会根据设计要求提前张拉，使混凝土达到最大压应力，并保证了模块的整体强度。

3. 连接件连接件主要分为预埋和现浇两种。

预埋连接件指在生产制作时一并预先嵌入钢筋混凝土模块中，现场加固并进行连接。

现浇连接件指在工地进行钢筋混凝土喷涂并进行现场连接。

钢筋混凝土预制梁和板之间的钢筋连接由预埋连接件实现，而模块之间的接口由现浇连接件实现。

这种连接方式为模块钢筋混凝土梁板结构的加工制作提供了便捷性，也使得建筑施工中整体构件的拼装更为顺利。

4. 支撑件为了增强模块钢筋混凝土梁板结构的整体稳定性，需添加支撑件来支承预制模块。

支撑件通常由钢制材料构成，包括P型钢、槽钢、方钢等，其作用是将预制模块连接在一起并支撑整个结构。

支撑件的材料和尺寸应根据设计要求进行调整，以保证整个模块钢筋混凝土梁板结构具有足够的强度和稳定性。

5.模块钢筋混凝土梁板结构是一种具有很高使用价值的构造体系。

由于该结构具有良好的工期、质量和经济性等优势，因此在建筑施工中应用广泛。

在设计和实际使用中，应根据工程的特点和需要进行相应的调整，以最大程度发挥模块钢筋混凝土梁板结构的优势。

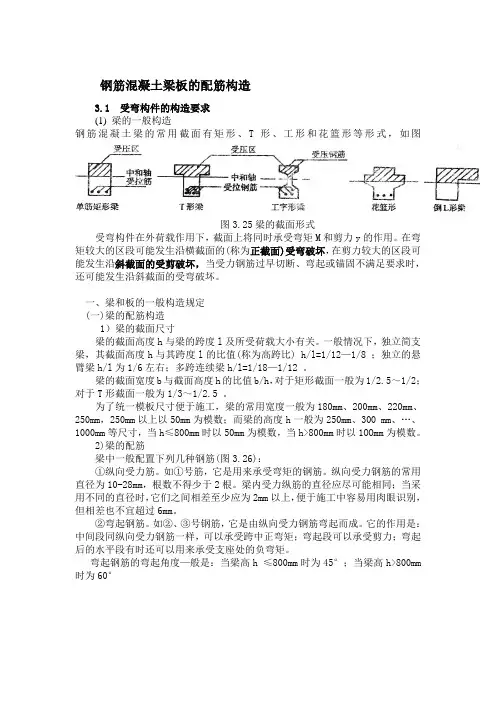

钢筋混凝土梁板的配筋构造3.1 受弯构件的构造要求(1)梁的一般构造钢筋混凝土梁的常用截面有矩形、T形、工形和花篮形等形式，如图图3.25梁的截面形式受弯构件在外荷载作用下，截面上将同时承受弯矩M和剪力y的作用。

在弯矩较大的区段可能发生沿横截面的(称为正截面)受弯破坏，在剪力较大的区段可能发生沿斜截面的受剪破坏，当受力钢筋过早切断、弯起或锚固不满足要求时，还可能发生沿斜截面的受弯破坏。

一、梁和板的一般构造规定(一)梁的配筋构造1）梁的截面尺寸梁的截面高度h与梁的跨度l及所受荷载大小有关。

一般情况下，独立简支梁，其截面高度h与其跨度l的比值(称为高跨比) h/l=1/12—1/8 ；独立的悬臂梁h/l为1/6左右；多跨连续梁h/l=1/18—1/12 。

梁的截面宽度b与截面高度h的比值b/h，对于矩形截面一般为1/2.5～1/2；对于T形截面一般为1/3～1/2.5 。

为了统一模板尺寸便于施工，梁的常用宽度一般为180mm、200mm、220mm、250mm，250mm以上以50mm为模数；而梁的高度h一般为250mm、300 mm、…、1000mm等尺寸，当h≤800mm时以50mm为模数，当h>800mm时以1OOmm为模数。

2)梁的配筋梁中一般配置下列几种钢筋(图3.26)：①纵向受力筋。

如①号筋，它是用来承受弯矩的钢筋。

纵向受力钢筋的常用直径为10-28mm，根数不得少于2根。

梁内受力纵筋的直径应尽可能相同；当采用不同的直径时，它们之间相差至少应为2mm以上，便于施工中容易用肉眼识别，但相差也不宜超过6mm。

②弯起钢筋。

如②、③号钢筋，它是由纵向受力钢筋弯起而成。

它的作用是：中间段同纵向受力钢筋一样，可以承受跨中正弯矩；弯起段可以承受剪力；弯起后的水平段有时还可以用来承受支座处的负弯矩。

弯起钢筋的弯起角度—般是：当梁高h ≤800mm时为45°；当梁高h>800mm 时为60°图3.26梁的配筋形式③箍筋。

钢筋混凝土梁板结构钢筋混凝土梁板结构1. 引言钢筋混凝土梁板结构是一种常见的建造结构形式，具有较高的承载能力和稳定性。

本文档旨在提供详细的关于钢筋混凝土梁板结构的设计、施工和维护等方面的知识。

2. 结构设计2.1 结构设计的基本原则：包括确定设计荷载、选择结构材料和尺寸、计算梁板的受力状态等。

2.2 梁板的受力分析：详细介绍梁板结构在受力过程中的应力和变形计算方法，包括弯曲应力、剪切应力和轴向压力等。

2.3 变形和挠度控制：介绍控制梁板结构变形和挠度的设计方法，如采用预应力筋、设置伸缩缝等。

2.4 梁板的施工要点：包括梁板的模板安装、钢筋绑扎、混凝土浇筑等施工过程中需要注意的要点。

3. 材料选择3.1 混凝土材料：介绍混凝土的配合比设计、材料要求和施工控制等方面的内容。

3.2 钢筋材料：包括钢筋的种类、规格和使用要求等内容。

4. 结构施工4.1 梁板模板安装：详细介绍梁板模板的材料选择、支撑安装、固定方法等。

4.2 钢筋绑扎：介绍钢筋绑扎的过程和注意事项。

4.3 混凝土浇筑：包括混凝土的搅拌、运输和浇筑等环节的要点。

5. 结构维护与检测5.1 结构维护：介绍梁板结构的日常维护措施，如防水防腐等。

5.2 结构检测：包括定期检测和事故检测的方法和要点。

6. 附件本文档所涉及的附件如下：- 结构设计图纸- 结构施工工艺图- 相关施工规范和标准7. 法律名词及注释本文档所涉及的法律名词及其注释如下：- 建造法：指我国《建造法》的相关条款和规定。

- 结构设计规范：指我国相关的结构设计规范和标准。

- 结构施工规范：指我国相关的结构施工规范和标准。

钢筋混凝⼟板详细解读（图⽂）422
1、准备知识——简⽀梁的荷载、挠度和内⼒
2、2010版《混凝⼟结构设计规范》条⽂：
混凝⼟结构板解读
3、两对边⽀承的板，应按单向受⼒板计算
混凝⼟结构板解读
垂直于⽀承边的⽅向是受⼒⽅向，平⾏于⽀承边的⽅向不是受⼒⽅向。

4、四边⽀承的板，看长短边的⽐例，确定板受⼒计算⽅案
混凝⼟结构板解读
6、双向板两个⽅向变形分析
设：l x＝kl y
混凝⼟结构板解读
变形协调，中点挠度相等，令f x =f y
有q x k4=q y
q x +q y= q
于是，我们得到
q y = q k4/（1+ k4）
q x = q /（1+ k4）
7、双向板两个⽅向荷载分配值
混凝⼟结构板解读
8、从⼒的传⼒路线
混凝⼟结构板解读
从⼒的传⼒路线来分析，⼒⼀旦作⽤到板上，⼒元就会向4个⽅向跑，跑的速度⼀样的话，路径最短的边缘⼒元将最早到达。

——这就是⼒的传递遵循路径最短的原理。

9、板的配筋
混凝⼟结构板解读。
