最小相位系统与非最小相位系统

1、反馈：输出信号被测量环节引回到输入端参与控制的作用。

2、开环控制系统与闭环控制系统的根本区别：有无反馈。

3、线性及非线性系统的定义及根本区别：当系统的数学模型能用线性微分方程描述时，该系统的称为线性系统。

非线性系统：一个系统，如果其输出不与其输入成正比，则它是非线性的。

根本区别：线性系统遵从叠加原理，而非线性系统不然。

4、传递函数的定义及特点：零初始条件下，系统输出量的拉斯变换与输入量的拉斯变换的比值。

用G〔s〕表示。

特点：1〕、传递函数是否有量纲取决于输入与输出的性质，同性质无量纲。

2〕、传递函数分母中S的阶数必n不小于分子中的S的阶数m，既n=>m ,因为系统具有惯性。

3〕、假设输入已给定，则系统的输出完全取决于其传递函数。

4〕、物理量性质不同的系统，环节和元件可以具有相同类型的传递函数。

5〕、传递函数的分母与分子分别反映系统本身与外界无关的固有特性和系统同外界的关系。

5、开环函数的定义：前向通道传递函数G〔s〕与反馈回路传递函数H(s)之积。

6、时间响应的定义和组成：系统在激励信号作用下，输出随时间的变化关系。

按振动来源分为：零状态响应和零输入响应。

按振动性质：自由响应和强迫响应。

7、瞬态性能指标以及反映系统什么特性：性能指标：上升时间tr、峰值时间tp、最大超调量Mp、调整时间ts、振荡次数N。

这些性能指标主要反映系统对输入的响应的快速性。

8、稳态误差的定义及计算公式：系统进入稳态后的误差。

稳态误差反映稳态响应偏离系统希望值的程度。

衡量控制精度的程度。

稳态误差不仅取决于系统自身结构参数，而且与输入信号有关。

系统误差：输入信号与反馈信号之差。

9、减少输入引起稳态误差的措施：增大干扰作用点之前的回路的放大倍数K1，以及增加这一段回路中积分环节的数目。

10、频率响应的概念：线性定常系统对谐波输入的稳态响应称为频率响应。

11、频率特性的组成：幅频特性和相频特性。

12、稳定性的概念：系统在扰动作用下，输出偏离原平衡状态，待扰动消除后，系统能回到原平衡状态〔无静差系统〕或到达新的平衡状态〔有静差系统〕。

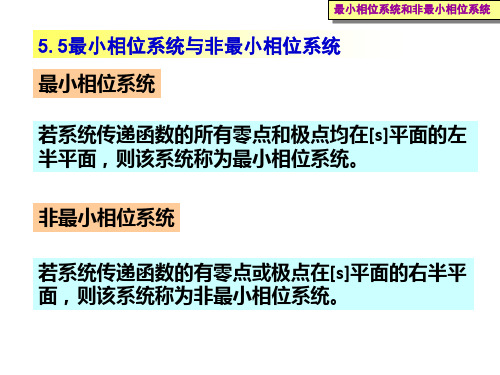

定义1：一个系统被称为最小相位系统，当且仅当这个系统是因果稳定的，有一个有理形式的系统函数，并且存在着一个因果稳定的逆函数。

定义2：连续系统：开环传递函数的所有零极点都在s 平面虚轴左侧（有说包含虚轴），无迟滞环节。

离散系统：开环传递函数的所有零极点都在单位圆内（有说包含单位圆），无迟滞环节。

接下来解释三个问题：1.为什么有迟滞环节就是非最小相位系统？连续系统：迟滞环节做泰勒近似1s e s ττ-≈-，显然有一正根1τ，其在s 右边平面。

从迟滞环节的相位特性来看，也是对传递函数相频特性有延迟。

（非严格证明）离散系统：对于环节k z -则其逆系统有环节k z ，其为非因果系统。

从迟滞环节的相位特性来看，也是对传递函数相频特性有延迟。

（非严格证明）2.为什么称为最小相位系统最小相位系统在相同的幅频特性情况下，其相移为最小的系统，也称最小相移系统。

举例：()()()()12222211s sG s G s s s +-==++第一个为最小相位系统，第二个为非最小相位系统，其幅频特性和相频特性曲线如下其幅频特性相同，而显然第二个系统的相频特性要远远小于第一个系统（由于三角函数换算关系，第二系统的相位均应该按照-2π来看，故其范围在[0 -270]之间，远小于第一个系统）M a g n i t u d e (d B )10101010P h a s e (d e g )Bode DiagramFrequency (rad/s)再对其输入sin 信号来直观感受一下，显然G2的对sin 的延时大于G13.最小相位系统控制从频域特性来理解，针对两个幅频特性相同的最小相位系统和非最小相位系统，如果给同样的输入，将该输入转化到频域上，则非最小相位系统对该输入各个频段的相位响应均滞后于最小相位系统，因此最终输出结果也比最小相位系统来得迟缓，甚至有反向效应。

见仿真示例，故一般而言非最小相位系统是比较难控制的：M a g n i t u d e (d B )10101010P h a s e (d e g )Bode DiagramFrequency (rad/s)s ys其中G2在起始处，输出有明显的反向增大效果，之后阶跃相应也比较缓慢。

学习中心姓名学号西安电子科技大学网络与继续教育学院《自动控制原理》模拟试题一一、简答题（共25分）1、简述闭环系统的特点，并绘制闭环系统的结构框图。

(8分)2、简要画出二阶系统特征根的位置与响应曲线之间的关系。

(10分)3、串联校正的特点及其分类？(7分)二、已知某单位负反馈系统的开环传递函数为K K，试确定使系G(s)2ss(s24)统产生持续振荡的K值，并求振荡频率。

(15分)三、设某系统的结构及其单位阶跃响应如图所示。

试确定系统参数K,K2和a。

1 (15分)四、某最小相角系统的开环对数幅频特性如图示。

要求（20分）1）写出系统开环传递函数；2）利用相角裕度判断系统的稳定性；3）将其对数幅频特性向右平移十倍频程，试讨论对系响。

五、设单位反馈系数为 G(s)K s(s 1) 试设计一串联超前校正装置，使（25分） （1）在单位斜坡输入差e ss 115； （2）截ωc ≥7.5(rad/s)； （3）相角裕度γ≥45°。

模拟试题一一题 1、简述闭环系统的特点，并绘制闭环系统的 解：闭环系统的 闭环系统的特点：闭环控制系统的最大特测偏差、纠正偏差。

1)由于增加了反,系统的控制精度得到了提高。

2)由于存在系统的反馈,可以较好地抑制系统各环节存动和由于器件的老化而引起的结构和参数的不确定性。

3)反馈环节的存在可以较好地改善系。

2、简要画出二阶系统特征根的位置与响应系。

解：113、串联校正的特点及其分类？答：串联校正简单,较易实现。

设于前向通道中能量低的位置，减少功耗。

主要形式有相位超前校正、相位滞后校正、相位滞后-超前校正。

二、已知某单位负反馈系统的开环传递函数为K G K，试确定使系(s)2ss(s24)统产生持续振荡的K值，并求振荡频率。

解：系统的闭环传递函数为：KG(s)B2432sssK3ssK2特征方程为：()240Dss列劳斯表314s22Ks1(8-K)/2s0Ks24K要使系统稳定，则K0;0。

1.何谓控制系统，开环系统与闭环系统有哪些区别？答：控制系统是指系统的输出，能按照要求的参考输入或控制输入进行调节的。

开环系统构造简单，不存在不稳定问题、输出量不用测量；闭环系统有反馈、控制精度高、结构复杂、设计时需要校核稳定性。

2.什么叫相位裕量？什么叫幅值裕量？答：相位裕量是指在乃奎斯特图上，从原点到乃奎斯特图与单位圆的交点连一直线，该直线与负实轴的夹角。

幅值裕量是指在乃奎斯特图上，乃奎斯特图与负实轴交点处幅值的倒数。

3.试写出PID控制器的传递函数？答：G C(s)=K P+K Ds+K I/s4,什么叫校正（或补偿）？答：所谓校正（或称补偿），就是指在系统中增加新的环节或改变某些参数，以改善系统性能的方法。

5.请简述顺馈校正的特点答：顺馈校正的特点是在干扰引起误差之前就对它进行近似补偿，以便及时消除干扰的影响。

6.传函的主要特点有哪些？答：（1）传递函数反映系统本身的动态特性，只与本身参数和结构有关，与外界输入无关；（2）对于物理可实现系统，传递函数分母中s的阶数必不少于分子中s的阶数；（3）传递函数不说明系统的物理结构，不同的物理结构系统，只要他们的动态特性相同，其传递函数相同。

7.设系统的特征方程式为4s4+6s3+5s2+3s+6=0，试判断系统系统的稳定性。

答：各项系数为正，且不为零，满足稳定的必要条件。

列出劳斯数列：s4 4s3 6 3s2 3 6s1 -25/3s0 6所以第一列有符号变化，该系统不稳定。

8.机械控制工程主要研究并解决的问题是什么？答：（1）当系统已定，并且输入知道时，求出系统的输出(响应)，并通过输出来研究系统本身的有关问题，即系统分析。

（2）当系统已定，且系统的输出也已给定，要确定系统的输入应使输出尽可能符合给定的最佳要求，即系统的最佳控制。

（3）当输入已知，且输出也是给定时，确定系统应使得输出金肯符合给定的最佳要求，此即最优设计。

（4）当系统的输入与输出均已知时，求出系统的结构与参数，即建立系统的数学模型，此即系统识别或系统辨识。
