第一章 习题1. 闭环和开环控制各有什么优缺点？开环: 结构简单，成本低廉，工作稳定，当输入信号和扰动能预先知道时，控制效果较好。
但不能自动修正被控制量的偏离，系统的元件参数变化以及外来的未知扰动对控制精度影响较大。
闭环:具有自动修正被控制量出现偏离的能力，可以修正元件参数变化及外界扰动引起的误差，控制精度高。
缺点：被控量可能出现振荡，甚至发散。
2．随动、恒值、程序控制系统。
按给定值变化规律分有：随动、恒值、程序控制系统。
3．开环、闭环、复合控制系统。
按系统结构分有：开环、闭环、复合控制系统4. 对一个自动控制系统的性能要求可以概括为哪几个方面 ？ 可以归结为稳定性、准确性（精度）和快速性。
第三章 习题一、基本概念1.最大超调量： 直接说明控制系统的阻尼特性。
2. 过渡过程时间：在过渡过程的稳态线上，用稳态值的百分数∆（通常%2%5=∆=∆或）作一个误差允许范围，过渡过程曲线进入并永远保持在这一允许误差范围内，进入允许误差范围所对应的时间叫过渡过程时间。
3. 峰值时间： 欠阻尼系统单位阶跃响应输出达到最大值时对应的时间。
4. 上升时间：在单位阶跃信号作用下，欠阻尼二阶系统输出第一次达到最终稳态值所对应的时间。
5. 闭环主导极点：假如距虚轴较远的闭环极点的实部与距虚轴最近的闭环极点的实部的比值大于或等于5，且在距虚轴最近的闭环极点的附近不存在闭环零%100)()()(⋅∞∞-=c c tp c p σ点。
这个距虚轴最近的闭环极点将在系统的过渡过程中起主导作用，称之为闭环主导极点。
它常以一对共轭复数极点的形式出现。
6. 稳态误差：稳态误差ess是系统的误差响应达到稳定时的值，是对系统稳态控制精度的度量，是衡量控制系统最终精度的重要指标。
7.开环静态位置放大倍数KP8.开环静态速度放大倍数Kv9.开环静态加速度放大倍数Ka二、问答题1、线性连续系统稳定的充要条件是什么？答：系统特征方程式的根全部具有负实部。
1.在零初始条件下，线性定常系统输出量的拉普拉斯变换与输入量的拉普拉斯变换值比，定义为线性定常系统的传递函数。
传递函数表达了系统内在特性，只与系统的结构、参数有关，而与输入量或输入函数的形式无关。
2.一个一般控制系统由若干个典型环节构成，常用的典型环节有比例环节、惯性环节、积分环节、微分环节、振荡环节和延迟环节等。
3.构成方框图的基本符号有四种，即信号线、比较点、方框和引出点。
4.环节串联后总的传递函数等于各个环节传递函数的乘积。
环节并联后总的传递函数是所有并联环节传递函数的代数和。
5.在使用梅森增益公式时，注意增益公式只能用在输入节点和输出节点之间。
6.上升时间tr、峰值时间tp和调整时间ts反应系统的快速性；而最大超调量Mp和振荡次数则反应系统的平稳性。
7.稳定性是控制系统的重要性能，使系统正常工作的首要条件。
控制理论用于判别一个线性定常系统是否稳定提供了多种稳定判据有：代数判据（Routh与Hurwitz 判据）和Nyquist稳定判据。
8.系统稳定的充分必要条件是系统特征根的实部均小于零，或系统的特征根均在跟平面的左半平面。
9.稳态误差与系统输入信号r(t)的形式有关，与系统的结构及参数有关。
10.系统只有在稳定的条件下计算稳态误差才有意义，所以应先判别系统的稳定性。
11. Kp的大小反映了系统在阶跃输入下消除误差的能力，Kp越大，稳态误差越小; Kv的大小反映了系统跟踪斜坡输入信号的能力，Kv越大，系统稳态误差越小； Ka的大小反映了系统跟踪加速度输入信号的能力，Ka越大，系统跟踪精度越高12.扰动信号作用下产生的稳态误差essn除了与扰动信号的形式有关外，还与扰动作用点之前（扰动点与误差点之间）的传递函数的结构及参数有关，但与扰动作用点之后的传递函数无关。
13.超调量仅与阻尼比ξ有关，ξ越大，Mp则越小，相应的平稳性越好。
反之，阻尼比ξ越小，振荡越强，平稳性越差。
当ξ=0，系统为具有频率为Wn的等幅震荡。
《自动控制原理》复习参考资料一、基本知识 11、反馈控制又称偏差控制，其控制作用是通过输入量与反馈量的差值进行的。
2、闭环控制系统又称为反馈控制系统。
3、在经典控制理论中主要采用的数学模型是微分方程、传递函数、结构框图和信号流图。
4、自动控制系统按输入量的变化规律可分为恒值控制系统、随动控制系统与程序控制系统。
5、对自动控制系统的基本要求可以概括为三个方面，即：稳定性、快速性和准确性。
6、控制系统的数学模型，取决于系统结构和参数, 与外作用及初始条件无关。
7、两个传递函数分别为 G1(s)与 G2(s)的环节，以并联方式连接，其等效传递函数为G(s)+G2(s)，以串联方式连接，其等效传递函数为G1(s)*G2(s)。
18、系统前向通道传递函数为 G (s)，其正反馈的传递函数为 H (s)，则其闭环传递函数为G(s) /(1-G(s) H(s) )。
9、单位负反馈系统的前向通道传递函数为 G (s)，则闭环传递函数为G(s) /(1+ G(s) )。
10 、典型二阶系统中，ξ=0.707 时，称该系统处于二阶工程最佳状态，此时超调量为 4.3%。
11、应用劳斯判据判断系统稳定性，劳斯表中第一列数据全部为正数，则系统稳定。
12、线性系统稳定的充要条件是所有闭环特征方程的根的实部均为负，即都分布在S平面的左平面。
13、随动系统的稳态误差主要来源于给定信号，恒值系统的稳态误差主要来源于扰动信号。
14、对于有稳态误差的系统，在前向通道中串联比例积分环节，系统误差将变为零。
15、系统稳态误差分为给定稳态误差和扰动稳态误差两种。
16 、对于一个有稳态误差的系统，增大系统增益则稳态误差将减小。
17 、对于典型二阶系统，惯性时间常数 T 愈大则系统的快速性愈差。
18 、应用频域分析法，穿越频率越大，则对应时域指标 ts越小，即快速性越好19 最小相位系统是指 S 右半平面不存在系统的开环极点及开环零点。
20、按照校正装置在系统中的不同位置，系统校正可分为串联校正、反馈校正、补偿校正与复合校正四种。
词汇第一章自动控制 ( Automatic Control) ：是指在没有人直接参与的条件下，利用控制装置使被控对象的某些物理量（或状态）自动地按照预定的规律去运行。
自动控制系统：将被控对象和控制装置（控制器）按照一定的方式连接起来构成的有机总体。
开环控制 ( open loop control )：开环控制是最简单的一种控制方式。
它的特点是，按照控制信息传递的路径，控制量与被控制量之间只有前向通路而没有反馈通路。
也就是说，控制作用的传递路径不是闭合的，故称为开环。
闭环控制 ( closed loop control) ：凡是将系统的输出量反送至输入端，对系统的控制作用产生直接的影响，都称为闭环控制系统或反馈控制 Feedback Control 系统。
这种自成循环的控制作用，使信息的传递路径形成了一个闭合的环路，故称为闭环。
复合控制 ( compound control ）：是开、闭环控制相结合的一种控制方式。
被控对象：指需要给以控制的机器、设备或生产过程。
被控对象是控制系统的主体，例如火箭、锅炉、机器人、电冰箱等。
控制装置则指对被控对象起控制作用的设备总体，有测量变换部件、放大部件和执行装置。
被控量 (controlled variable ) ：指被控对象中要求保持给定值、要按给定规律变化的物理量。
被控量又称输出量、输出信号。
给定值 (set value ) ：是作用于自动控制系统的输入端并作为控制依据的物理量。
给定值又称输入信号、输入指令、参考输入。
干扰 (disturbance) ：除给定值之外，凡能引起被控量变化的因素，都是干扰。
干扰又称扰动。
第二章数学模型 (mathematical model) ：是描述系统内部物理量（或变量）之间动态关系的数学表达式。
传递函数 ( transfer function) ：线性定常系统在零初始条件下，输出量的拉氏变换与输入量的拉氏变换之比，称为传递函数。

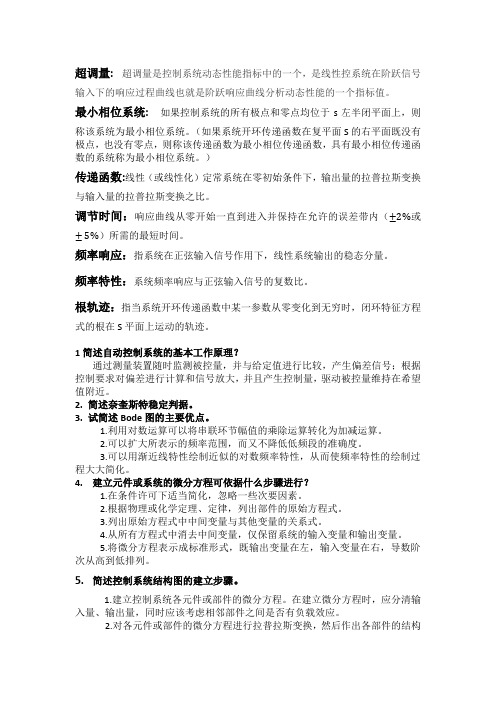

超调量:超调量是控制系统动态性能指标中的一个，是线性控系统在阶跃信号输入下的响应过程曲线也就是阶跃响应曲线分析动态性能的一个指标值。
最小相位系统:如果控制系统的所有极点和零点均位于s左半闭平面上，则称该系统为最小相位系统。
（如果系统开环传递函数在复平面S的右平面既没有极点，也没有零点，则称该传递函数为最小相位传递函数，具有最小相位传递函数的系统称为最小相位系统。
）传递函数:线性（或线性化）定常系统在零初始条件下，输出量的拉普拉斯变换与输入量的拉普拉斯变换之比。
调节时间：响应曲线从零开始一直到进入并保持在允许的误差带内（±2%或±5%）所需的最短时间。
频率响应：指系统在正弦输入信号作用下，线性系统输出的稳态分量。
频率特性：系统频率响应与正弦输入信号的复数比。
根轨迹：指当系统开环传递函数中某一参数从零变化到无穷时，闭环特征方程式的根在S平面上运动的轨迹。
1简述自动控制系统的基本工作原理？通过测量装置随时监测被控量，并与给定值进行比较，产生偏差信号；根据控制要求对偏差进行计算和信号放大，并且产生控制量，驱动被控量维持在希望值附近。
2.简述奈奎斯特稳定判据。
3.试简述Bode图的主要优点。
1.利用对数运算可以将串联环节幅值的乘除运算转化为加减运算。
2.可以扩大所表示的频率范围，而又不降低低频段的准确度。
3.可以用渐近线特性绘制近似的对数频率特性，从而使频率特性的绘制过程大大简化。
4.建立元件或系统的微分方程可依据什么步骤进行？1.在条件许可下适当简化，忽略一些次要因素。
2.根据物理或化学定理、定律，列出部件的原始方程式。
3.列出原始方程式中中间变量与其他变量的关系式。
4.从所有方程式中消去中间变量，仅保留系统的输入变量和输出变量。
5.将微分方程表示成标准形式，既输出变量在左，输入变量在右，导数阶次从高到低排列。
5.简述控制系统结构图的建立步骤。
1.建立控制系统各元件或部件的微分方程。
《自动控制原理》试卷B （01） 一、问答题（30分）1．试画出一般自动控制系统的原理结构图，并简要说明各部分的作用？（6分）2．什么是最小相位系统和非最小相位系统？最小相位系统的主要特点是什么？（6分） 3．试画出超前网络的伯德图，并说明其特点以及用频率法超前校正的使用条件？（6分） 4．写出绘制根轨迹的条件方程？（6分） 5．试回答下列问题：（6分）（1） 进行校正的目的是什么？为什么不能用改变系统开环增益的办法来实现？ （2） 在什么情况下采用串联滞后校正？它主要能改善系统哪方面的性能？二、综合计算题（70分）1、（12分）画出下图所示电路的方框图（或信号流图），并求传递函数)()(12s U s U 。
2、（12分）具有单位负反馈系统的开环传递函数为)2348242(46)(234++++=s s s s s s G试用劳斯判据判别闭环系统的稳定性及闭环特征根的分布情况。
3、（16分）最小相位系统的开环对数幅频特性的渐近线如下图所示，试求： （1）系统的开环传递函数；（2）绘出对应的对数相频特性的大致形状； （3）判断闭环稳定性及根的分布情况。
四、（15分）已知单位负反馈系统的开环传递函数为)3)(6()(++=s s s k s G 。
（1）绘制系统的根轨迹（∞<<k 0）；（2）求系统临界稳定的k 值与系统的闭环极点。
L1R 2R +-+_五、（15分）已知系统结构图如图所示，试求当)tntr==时，系统的稳态误差⋅tt(t(1()),)(1e?=ss《自动控制原理》试卷B （01）参考答案一、问答题略。
二、综合计算题 1、1)(1)()(2122112221112++++=s C R C R C R s C R C R s U s U 。
2、系统临界稳定，左半平面1个根，右半平面0个根，虚轴上4个根。
3、（1）)1()110(1.0)(2++=s s s s G k ；（2）图略；（3）闭环不稳定，2个右根。
1.控制概念（1）开环控制：开环控制是最简单的一种控制方式。
它的特点是，按照控制信息传递的路径，控制量与被控制量之间只有前向通路而没有反馈通路。
闭环控制：凡是将系统的输出量反送至输入端，对系统的控制作用产生直接的影响，都称为闭环控制系统或反馈控制系统。
复合控制：是开、闭环控制相结合的一种控制方式。
（2）反馈：指将系统的输出返回到输入端并以某种方式改变输入，进而影响系统功能的过程，即将输出量通过恰当的检测装置返回到输入端并与输入量进行比较的过程。
（3）传递函数：在零初始条件下，系统输出信号的拉手变换与输出信号的拉氏变换的比。
（4）被控对象：指需要给以控制的机器、设备或生产过程。
执行机构：一种能提供直线或旋转运动的驱动装置，它利用某种驱动能源并在某种控制信号作用下工作。
（5）线性化：a条件：连续且各阶导数存在 b方法：工作点附近泰勒级数展开。
2.时域指标（1）上升时间tr：响应从终值10%上升到终值90%所需时间；对有振荡系统亦可定义为响应从零第一次上升到终值所需时间。
上升时间是响应速度的度量。
峰值时间tp：响应超过其终值到达第一个峰值所需时间。
调节时间ts：响应到达并保持在终值内所需时间。
（2）超调量σ%：响应的最大偏离量h(tp)与终值h(∞)之差的百分比。
振荡次数：是在阶跃信号作用下，系统在达到指定deta范围下，系统所震荡的总次数。
（3）动态降落：系统稳定运行时，突然加一个扰动量N，在过度过程中引起输出量的最大降落值Cmax称为动态降落。
恢复时间：系统从波动回复到稳态时候所需要的时间。
（4）稳态误差：对单位负反馈系统，当时间t趋于无穷大时，系统对输入信号响应的实际值与期望值（即输入量）之差的极限值，称为稳态误差，它反映系统复现输入信号的（稳态）精度。
3.频域特性（1）频率特性：对于线性系统来说，当输入信号为正弦信号时，稳态时的输出信号是一个与输入信号同频率的正弦信号，不同的只是其幅值与相位，且幅值与相位随输入信号的频率不同而不同。
