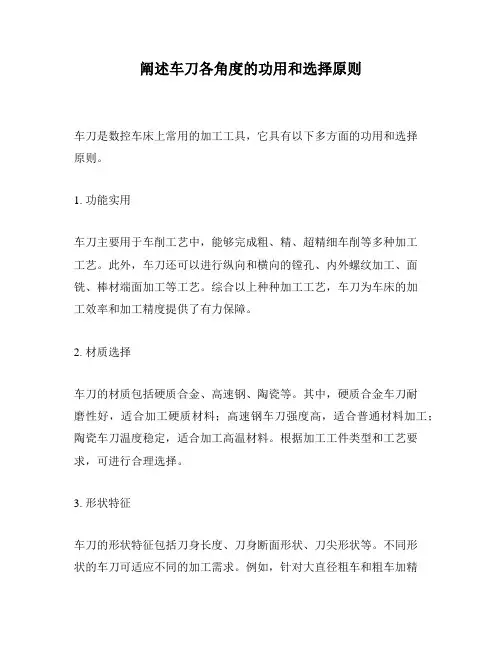

阐述车刀各角度的功用和选择原则
车刀是数控车床上常用的加工工具，它具有以下多方面的功用和选择
原则。
1. 功能实用
车刀主要用于车削工艺中，能够完成粗、精、超精细车削等多种加工
工艺。
此外，车刀还可以进行纵向和横向的镗孔、内外螺纹加工、面铣、棒材端面加工等工艺。
综合以上种种加工工艺，车刀为车床的加
工效率和加工精度提供了有力保障。
2. 材质选择
车刀的材质包括硬质合金、高速钢、陶瓷等。
其中，硬质合金车刀耐
磨性好，适合加工硬质材料；高速钢车刀强度高，适合普通材料加工；陶瓷车刀温度稳定，适合加工高温材料。
根据加工工件类型和工艺要求，可进行合理选择。
3. 形状特征
车刀的形状特征包括刀身长度、刀身断面形状、刀尖形状等。
不同形
状的车刀可适应不同的加工需求。
例如，针对大直径粗车和粗车加精
车可以采用U型车刀，针对横向镗孔可以采用V型车刀等。
4. 刃口类型
车刀的刃口类型包括单刃、双刃、三刃、四刃等。
单刃车刀适合小型工件的高效加工；双刃车刀适合中型工件的加工；三刃和四刃车刀适合大型工件加工，能够提高工件加工效率和加工精度。
综上，根据不同的工件需求和加工工艺，可选择不同材质、形状特征和刃口类型的车刀，以提高车床加工效率和加工质量。
车刀的分类和选择车刀是机械车床上常用的切削工具之一，它对加工效率和加工质量都有重要影响。
选择适合的车刀分类和类型对于提高加工效率、降低切削成本至关重要。
本文将介绍车刀的分类和选择方法，帮助读者更好地理解和应用车刀。
一、车刀的分类根据车刀的结构和用途，可以将车刀分为以下几类：1. 工具刀片：广义上的车刀，通常由刀柄和刀片组成。
刀柄负责固定刀片，刀片进行切削工作。
工具刀片多用于外圆和内圆粗加工，适用于不同材料的车削操作。
2. 特殊刀片：用于特殊形状的车削。
如内外圆刀片、角刀片等。
特殊刀片适用于需要切削复杂外形的工件，提供更好的切削质量和加工精度。
3. 超硬刀片：采用高硬度材料制成的刀片，如金刚石、立方氮化硼等。
超硬刀片具有较高的硬度和耐磨性，适用于加工硬质材料如铸铁、合金钢等。
4. 镗刀：用于车削大孔径和参考表面。
镗刀采用特殊设计，能够提供更高的刚性和稳定性，适用于大直径工件和高精度加工。
5. 切断刀片：用于切断工件的刀片，有直刃和曲刃两种形式。
切断刀片适用于金属材料的切割，如车削工件的分离和切除。
二、车刀的选择选择适合的车刀是提高车削加工效率的关键。
以下是选择车刀时应考虑的因素：1. 加工材料：根据工件材料的不同，选择不同材质和刀片类型的车刀。
对于铸铁、不锈钢等材料，可选择高速钢刀片；对于合金钢、钛合金等硬材料，应选择超硬刀片。
2. 加工工艺：根据不同的车削工艺，选择合适的车刀类型。
对于粗车、精车和薄层车削等工艺，可以选择不同切削参数和刀片结构的车刀。
3. 切削条件：根据切削深度、进给速度和切削速度等切削条件，选择适合的刀片形状和材料。
对于大切削深度和高切削速度的加工，应选择具有高硬度和耐磨性的刀片。
4. 加工精度：根据对加工精度的要求，选择合适的刀片精度和结构。
如果需要高精度的加工，应选择刀片精度高、几何形状复杂的刀片。
5. 经济性：根据加工成本和刀具寿命，选择经济合理的车刀。
应选用具有长寿命和更换成本低的刀具，以优化切削成本。

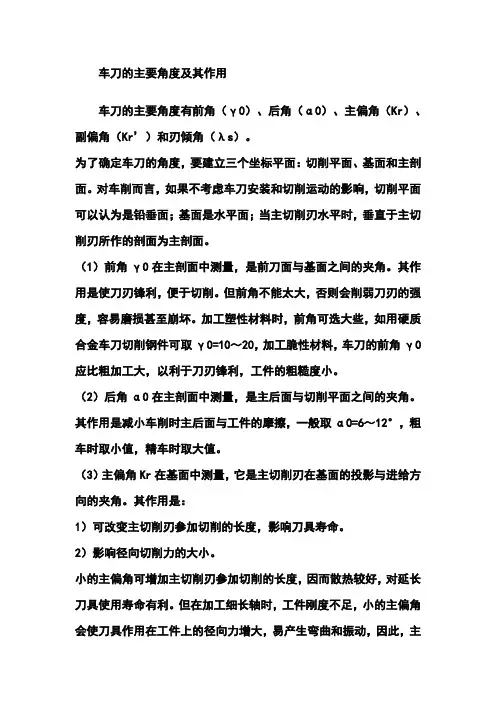

车刀的主要角度及其作用车刀的主要角度有前角（γ0）、后角（α0）、主偏角（Kr）、副偏角（Kr’）和刃倾角（λs）。
为了确定车刀的角度，要建立三个坐标平面：切削平面、基面和主剖面。
对车削而言，如果不考虑车刀安装和切削运动的影响，切削平面可以认为是铅垂面；基面是水平面；当主切削刃水平时，垂直于主切削刃所作的剖面为主剖面。

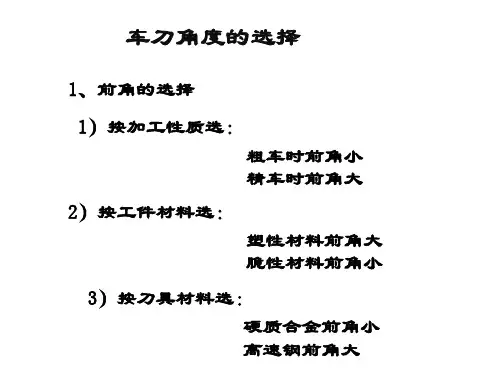

（1）前角γ0在主剖面中测量，是前刀面与基面之间的夹角。
其作用是使刀刃锋利，便于切削。
但前角不能太大，否则会削弱刀刃的强度，容易磨损甚至崩坏。
加工塑性材料时，前角可选大些，如用硬质合金车刀切削钢件可取γ0=10～20，加工脆性材料，车刀的前角γ0应比粗加工大，以利于刀刃锋利，工件的粗糙度小。
（2）后角α0在主剖面中测量，是主后面与切削平面之间的夹角。
其作用是减小车削时主后面与工件的摩擦，一般取α0=6～12°，粗车时取小值，精车时取大值。
（3）主偏角Kr在基面中测量，它是主切削刃在基面的投影与进给方向的夹角。
其作用是：1）可改变主切削刃参加切削的长度，影响刀具寿命。
2）影响径向切削力的大小。
小的主偏角可增加主切削刃参加切削的长度，因而散热较好，对延长刀具使用寿命有利。
但在加工细长轴时，工件刚度不足，小的主偏角会使刀具作用在工件上的径向力增大，易产生弯曲和振动，因此，主偏角应选大些。
车刀常用的主偏角有45°、60°、75°、90°等几种，其中45°多。
（4）副偏角Kr’在基面中测量，是副切削刃在基面上的投影与进给反方向的夹角。
其主要作用是减小副切削刃与已加工表面之间的摩擦，以改善已加工表面的精糙度。
在切削深度ap、进给量f、主偏角Kr相等的条件下，减小副偏角Kr’，可减小车削后的残留面积，从而减小表面粗糙度，一般选取Kr′=5～15°。
（5）刃倾角入λs 在切削平面中测量，是主切削刃与基面的夹角。
其作用主要是控制切屑的流动方向。
车刀的主要角度及其作用车刀的主要角度有前角（γ0）、后角（α0）、主偏角（Kr）、副偏角（Kr’）和刃倾角（λs）。
为了确定车刀的角度，要建立三个坐标平面：切削平面、基面和主剖面。
对车削而言，如果不考虑车刀安装和切削运动的影响，切削平面可以认为是铅垂面；基面是水平面；当主切削刃水平时，垂直于主切削刃所作的剖面为主剖面。
（1）前角γ0在主剖面中测量，是前刀面与基面之间的夹角。
其作用是使刀刃锋利，便于切削。
但前角不能太大，否则会削弱刀刃的强度，容易磨损甚至崩坏。
加工塑性材料时，前角可选大些，如用硬质合金车刀切削钢件可取γ0=10～20，加工脆性材料，车刀的前角γ0应比粗加工大，以利于刀刃锋利，工件的粗糙度小。
（2）后角α0在主剖面中测量，是主后面与切削平面之间的夹角。
其作用是减小车削时主后面与工件的摩擦，一般取α0=6～12°，粗车时取小值，精车时取大值。
（3）主偏角Kr在基面中测量，它是主切削刃在基面的投影与进给方向的夹角。
其作用是：1）可改变主切削刃参加切削的长度，影响刀具寿命。
2）影响径向切削力的大小。
小的主偏角可增加主切削刃参加切削的长度，因而散热较好，对延长刀具使用寿命有利。
但在加工细长轴时，工件刚度不足，小的主偏角会使刀具作用在工件上的径向力增大，易产生弯曲和振动，因此，主偏角应选大些。
车刀常用的主偏角有45°、60°、75°、90°等几种，其中45°多。
（4）副偏角Kr’在基面中测量，是副切削刃在基面上的投影与进给反方向的夹角。
其主要作用是减小副切削刃与已加工表面之间的摩擦，以改善已加工表面的精糙度。
在切削深度ap、进给量f、主偏角Kr相等的条件下，减小副偏角Kr’，可减小车削后的残留面积，从而减小表面粗糙度，一般选取Kr′=5～15°。
（5）刃倾角入λs在切削平面中测量，是主切削刃与基面的夹角。
其作用主要是控制切屑的流动方向。
