2-3、1车刀种类和用途
- 格式:doc
- 大小:280.00 KB
- 文档页数:3

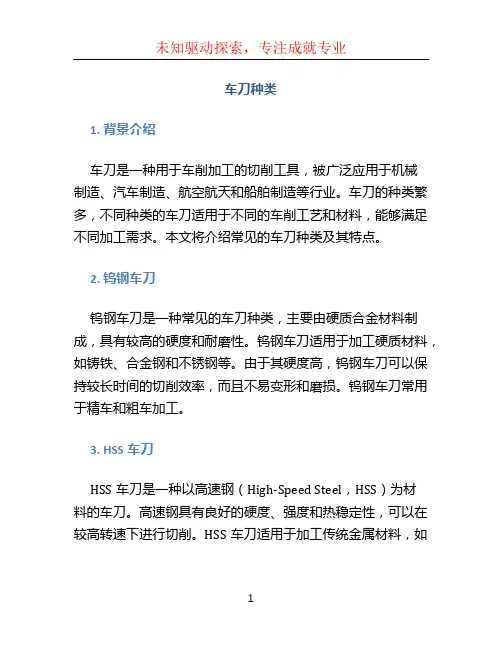

车刀种类1. 背景介绍车刀是一种用于车削加工的切削工具,被广泛应用于机械制造、汽车制造、航空航天和船舶制造等行业。
车刀的种类繁多,不同种类的车刀适用于不同的车削工艺和材料,能够满足不同加工需求。
本文将介绍常见的车刀种类及其特点。
2. 钨钢车刀钨钢车刀是一种常见的车刀种类,主要由硬质合金材料制成,具有较高的硬度和耐磨性。
钨钢车刀适用于加工硬质材料,如铸铁、合金钢和不锈钢等。
由于其硬度高,钨钢车刀可以保持较长时间的切削效率,而且不易变形和磨损。
钨钢车刀常用于精车和粗车加工。
3. HSS车刀HSS车刀是一种以高速钢(High-Speed Steel,HSS)为材料的车刀。
高速钢具有良好的硬度、强度和热稳定性,可以在较高转速下进行切削。
HSS车刀适用于加工传统金属材料,如碳钢、铸钢和铜等。
HSS车刀具有较高的切削效率和耐磨性,常用于高速车削和粗车加工。
4. CBN车刀CBN车刀是一种以立方氮化硼(Cubic Boron Nitride,CBN)为刀具材料的车刀。
CBN具有极高的硬度和耐磨性,是人工合成的最硬材料之一,可以用于加工硬质材料,如高速钢、硬质合金和陶瓷等。
CBN车刀具有较长的使用寿命和较高的切削效率,常用于加工高硬度材料和超精车加工。
5. PCD车刀PCD车刀是一种以多晶体超硬材料(Polycrystalline Diamond,PCD)制成的车刀。
PCD具有极高的硬度和耐磨性,是目前人工合成的硬度最高的材料之一。
PCD车刀适用于加工非金属材料,如铝合金、塑料和纤维复合材料等。
PCD车刀具有较长的使用寿命和较高的切削效率,常用于高速车削和非金属材料加工。
6. 其他车刀种类除了以上介绍的几种常见的车刀种类之外,还有许多特殊用途的车刀。
例如,陶瓷车刀适用于高温高压环境下的车削加工;涂层车刀通过在刀具表面涂覆耐磨涂层,提高刀具的硬度和耐磨性;刀柄车刀可根据不同机床的要求选择合适的刀柄连接方式。
7. 总结在车削加工中,选择合适的车刀种类对于提高加工效率和产品质量至关重要。

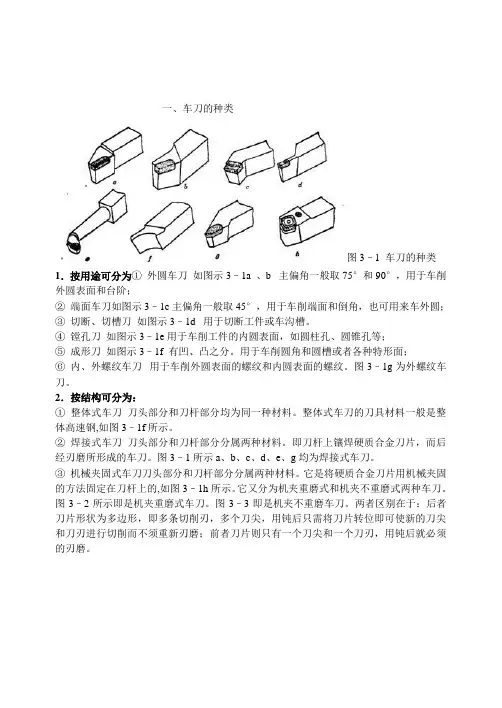

一、车刀的种类图3–1 车刀的种类1.按用途可分为①外圆车刀如图示3–1a 、b 主偏角一般取75°和90°,用于车削外圆表面和台阶;②端面车刀如图示3–1c主偏角一般取45°,用于车削端面和倒角,也可用来车外圆;③切断、切槽刀如图示3–1d 用于切断工件或车沟槽。
④镗孔刀如图示3–1e用于车削工件的内圆表面,如圆柱孔、圆锥孔等;⑤成形刀如图示3–1f 有凹、凸之分。
用于车削圆角和圆槽或者各种特形面;⑥内、外螺纹车刀用于车削外圆表面的螺纹和内圆表面的螺纹。
图3–1g为外螺纹车刀。
2.按结构可分为:①整体式车刀刀头部分和刀杆部分均为同一种材料。
整体式车刀的刀具材料一般是整体高速钢,如图3–1f所示。
②焊接式车刀刀头部分和刀杆部分分属两种材料。
即刀杆上镶焊硬质合金刀片,而后经刃磨所形成的车刀。
图3–1所示a、b、c、d、e、g均为焊接式车刀。
③机械夹固式车刀刀头部分和刀杆部分分属两种材料。
它是将硬质合金刀片用机械夹固的方法固定在刀杆上的,如图3–1h所示。
它又分为机夹重磨式和机夹不重磨式两种车刀。
图3–2所示即是机夹重磨式车刀。
图3–3即是机夹不重磨车刀。
两者区别在于:后者刀片形状为多边形,即多条切削刃,多个刀尖,用钝后只需将刀片转位即可使新的刀尖和刀刃进行切削而不须重新刃磨;前者刀片则只有一个刀尖和一个刀刃,用钝后就必须的刃磨。
图3–4 车刀用途示意图三、车刀的组成车刀刀头在切削时直接接触工件,它具有一定的几何形状。
如图3–5a、b、c中所示是三种刀头为不同几何形状的车刀。
图3–5 车刀组成示意图图3-5中车刀刀具各部分结构,它组要由以下各部分组成:1.前刀面它是刀具上切屑流过的表面。
2.主后刀面同工件上加工表面相互作用或相对应的表面。
3.副后刀面同工件上已加工表面相互作用或相对应的表面。
4.主切削刃它是前刀面与主后刀面相交的交线部位。
5.副切削刃它是前刀面与副后刀面相交的交线部位。

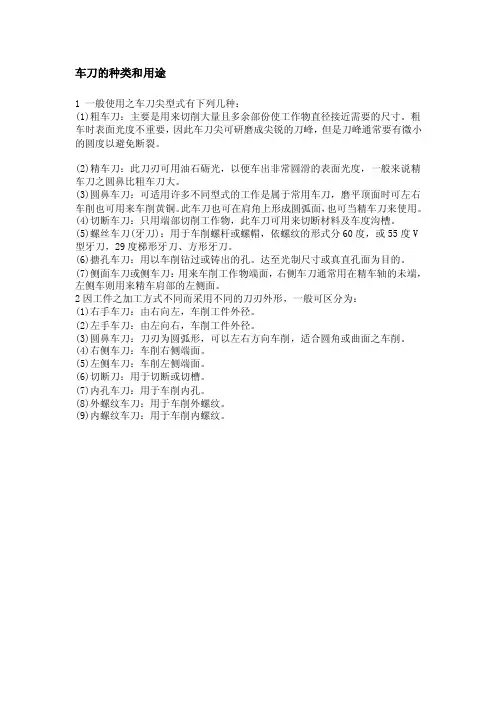

车刀的种类和用途
1 一般使用之车刀尖型式有下列几种:
(1)粗车刀:主要是用来切削大量且多余部份使工作物直径接近需要的尺寸。
粗车时表面光度不重要,因此车刀尖可研磨成尖锐的刀峰,但是刀峰通常要有微小的圆度以避免断裂。
(2)精车刀:此刀刃可用油石砺光,以便车出非常圆滑的表面光度,一般来说精车刀之圆鼻比粗车刀大。
(3)圆鼻车刀:可适用许多不同型式的工作是属于常用车刀,磨平顶面时可左右车削也可用来车削黄铜。
此车刀也可在肩角上形成圆弧面,也可当精车刀来使用。
(4)切断车刀:只用端部切削工作物,此车刀可用来切断材料及车度沟槽。
(5)螺丝车刀(牙刀):用于车削螺杆或螺帽,依螺纹的形式分60度,或55度V 型牙刀,29度梯形牙刀、方形牙刀。
(6)搪孔车刀:用以车削钻过或铸出的孔。
达至光制尺寸或真直孔面为目的。
(7)侧面车刀或侧车刀:用来车削工作物端面,右侧车刀通常用在精车轴的未端,左侧车则用来精车肩部的左侧面。
2因工件之加工方式不同而采用不同的刀刃外形,一般可区分为:
(1)右手车刀:由右向左,车削工件外径。
(2)左手车刀:由左向右,车削工件外径。
(3)圆鼻车刀:刀刃为圆弧形,可以左右方向车削,适合圆角或曲面之车削。
(4)右侧车刀:车削右侧端面。
(5)左侧车刀:车削左侧端面。
(6)切断刀:用于切断或切槽。
(7)内孔车刀:用于车削内孔。
(8)外螺纹车刀:用于车削外螺纹。
(9)内螺纹车刀:用于车削内螺纹。
第一节常用车刀简介一、车刀的种类图3–1 车刀的种类1.按用途可分为:①外圆车刀如图示3–1a 、b 主偏角一般取75°和90°,用于车削外圆表面和台阶;②端面车刀如图示3–1c,主偏角一般取45°,用于车削端面和倒角,也可用来车外圆;③切断、切槽刀如图示3–1d 用于切断工件或车沟槽。
④镗孔刀如图示3–1e用于车削工件的内圆表面,如圆柱孔、圆锥孔等;⑤成形刀如图示3–1f 有凹、凸之分。
用于车削圆角和圆槽或者各种特形面;⑥内、外螺纹车刀用于车削外圆表面的螺纹和内圆表面的螺纹。
图3–1g为外螺纹车刀。
2.按结构可分为:①整体式车刀刀头部分和刀杆部分均为同一种材料。
用作整体式车刀的刀具材料一般是整体高速钢,如图3–1f 所示。
②焊接式车刀刀头部分和刀杆部分分属两种材料。
即刀杆上镶焊硬质合金刀片,而后经刃磨所形成的车刀。
图3–1所示a、b、c、d、e、g均为焊接式车刀。
③机械夹固式车刀刀头部分和刀杆部分分属两种材料。
它是将硬质合金刀片用机械夹固的方法固定在刀杆上的,如图3–1h所示。
它又分为机夹重磨式和机夹不重磨式两种车刀。
图3–2所示即是机夹重磨式车刀。
图3–3即是机夹不重磨车刀。
两者区别在于:后者刀片形状为多边形,即多条切削刃,多个刀尖,用钝后只需将刀片转位即可使新的刀尖和刀刃进行切削而不须重新刃磨;前者刀片则只有一个刀尖和一个刀刃,用钝后就必须的刃磨。
图3–2 机夹重磨式车刀图3–3 机夹不重磨式车刀目前,机械夹固式车刀应用比较广泛。
尤其以数控车床应用更为广泛。
用于车削外圆、端面、切断、镗孔、内、外螺纹等。

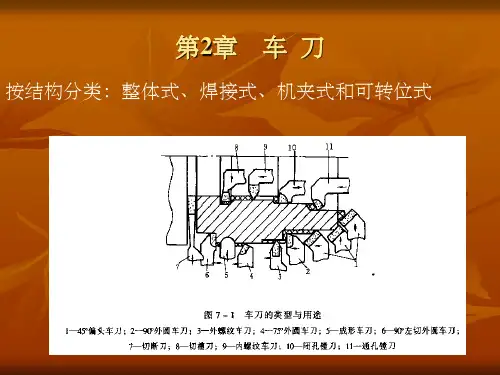

二、常用车刀的用途如图3–4所示:外圆车刀(90°偏刀、75°偏刀、 60°偏刀)车外圆和台阶;端面车刀(45°弯头刀)车端面;切刀切槽和切断;螺纹车刀车内外螺纹;镗孔刀车内孔;滚花刀滚网纹和直纹;圆头刀车特形面。
图3–4 车刀用途示意图三、车刀的组成图3–5b所示为车刀组成示意图。
简述车刀的种类和用途车刀啊,那可是机械加工里的一把好手!就好比咱厨房里的菜刀,不同的车刀能应对不同的“食材”和“烹饪方法”。
先来说说外圆车刀吧,这家伙就像是个全能战士,专门对付各种外圆表面,能把工件的外轮廓修整得光溜溜的。
你想想看,它就像个理发师,把工件的“头发”修剪得整整齐齐。
还有切断车刀,这可是个厉害的角色呢!它就像一把锋利的剪刀,能干净利落地把工件切断。
你说神奇不神奇?再讲讲螺纹车刀,它的任务就是车出各种螺纹。
嘿,就好像给工件绣上漂亮的花纹一样,让工件变得更精致。
内孔车刀呢,专门在工件内部“开疆拓土”,把内孔加工得恰到好处。
就如同在一个小洞穴里施展魔法,让它变得符合要求。
成形车刀就更有意思了,它能按照特定的形状把工件加工出来,就像是个模具,能塑造出各种奇奇怪怪的形状。
那车刀都有啥用途呢?这还用问吗?没有车刀,那些机器零件怎么能被制造出来呢?车刀就像是工匠的双手,赋予了原材料新的生命和形态。
比如说,在汽车制造中,车刀可立下了汗马功劳。
从发动机的零件到车身的各个部件,哪一个不需要车刀的精心雕琢?没有车刀,那汽车还能跑得起来吗?在航空航天领域,车刀更是不可或缺的。
那些高精度的零件,可都得靠车刀一点点地加工出来。
车刀就像是一位默默奉献的幕后英雄,没有它的付出,那些翱翔在天空的飞行器怎么能安全可靠呢?在日常生活中,我们用到的很多东西也都离不开车刀的功劳啊。
小到一个螺丝钉,大到一台大型设备,车刀都在其中发挥着重要作用。
车刀的种类繁多,用途广泛,真的是让人大开眼界!它们就像是一群各具本领的战士,在机械加工的战场上冲锋陷阵,为我们创造出一个又一个的奇迹。
咱可得好好珍惜这些车刀,让它们发挥出最大的价值,为我们的生活增添更多的精彩呀!所以说,车刀真的是太重要啦!难道不是吗?。
课题二车削基本知识
§2.3车刀
一、实习教学要求
1.了解车刀在车削中的应用
2.了解常用车刀的种类
二、常用车刀的种类和用途
1.车刀的种类
根据不同的车削加工内容,常用的车刀有外圆车刀、端面车刀、切断刀、内孔车刀、圆头刀和螺纹车刀等(图1.5)。
2.车刀的用途
常用车刀的基本用途见绪论图0.2和图1.6。
(1)90°车刀(偏刀) 用来车削工件的外圆、阶台和端面。
(2)45°车刀(弯头车刀) 用来车削工件的外圆、端面和倒角。
(3)切断刀用来切断工件或在工件上车槽。
(4)内孔车刀用来车削工件的内孔。
(5)圆头刀用来车削工件的圆弧面或成形面。
(6)螺纹车刀用来车削螺纹。
3.硬质合金可转位(不重磨)车刀
这是近年来国内外大力发展和广泛应用的先进刀具之一。
刀片用机械夹固方式装夹在刀杆上。
当刀片上一个切削刃磨钝后,只需将刀片转过一个角度,即可用新的切削刃继续切削,从而大大缩短了换刀和磨刀的时间,并提高了刀杆的利用率。
硬质合金可转位车刀有各种不同形状和角度的刀片,可分别用末车外圆、车端面、切断、车孔和车螺纹等。
