锡膏印刷机参数

锡膏印刷机的主要技术参数打印机的出现无疑是提高了我们生产和生活的效率，当电子文档需要变成纸质的时候，只需要使用印刷机很快就可以实现了，不像以前那样需要人工手抄。

现在因为技术的发达，印刷机的种类也是比较多的，其中比较高档的应该就是锡膏印刷机了。

全面的了解好锡膏印刷机的主要的技术参数可以让我们更好的使用好这种印刷机。

说到锡膏印刷机那么我们不得不先提到锡膏了。

一般情况下打印机使用的都是石墨，但是这种打印机使用的却是锡膏。

显然，锡膏的打印效果要比石墨是更加的好的。

打印出来的不管是文字还是图片比普通的打印机更加清晰的，也不会出现花掉了的状况。

为了保存好锡膏，一般都是放在零摄氏度到五摄氏度的环境之中的，这种状态的锡膏直接取出来是不能使用的，一定要等到锡膏融化以后才能进行安装使用。

锡膏印刷机的钢板厚度是比较小的，最厚的也就0.2毫米的样子。

这种极薄的设计可以帮助锡膏印刷机在印刷的时候更加灵活，即使是很小的字体也不会模糊成一个墨团，提高了印刷的精确程度。

大家一定可以发现，当我们使用普通的打印机的时候，如果需要打印一些很小的文字内容的时候，打印出来的效果非常差，不是挤得看不清楚是什么之外，一个一个的小黑点也是比较容易出现的。

然而，如果使用这种锡膏的打印机的话大家就不会有这些烦恼了。

锡膏印刷机的主要的两个技术参数就是这样了。

虽然我们不是专业的制造印刷机的人员，不需要对印刷机的各种参数进行详细的了解。

但是，我们还是应该要对于印刷机的主要的参数进行简单的了解的。

当了解参数以后，不管是在使用印刷机的时候还是在印刷机出现故障需要修理的时候，我们都能够更加有把握。

在购买之前了解好这些技术参数也能够帮助大家挑选到一台更加适合自己的印刷机。

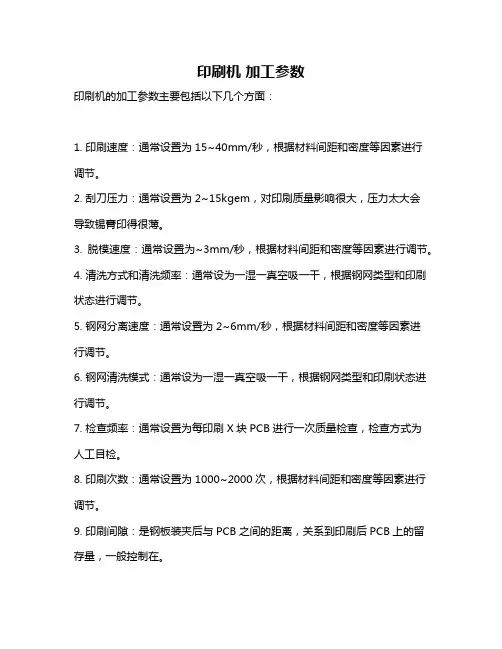

印刷机加工参数
印刷机的加工参数主要包括以下几个方面：
1. 印刷速度：通常设置为15~40mm/秒，根据材料间距和密度等因素进行调节。

2. 刮刀压力：通常设置为2~15kgem，对印刷质量影响很大，压力太大会
导致锡膏印得很薄。

3. 脱模速度：通常设置为~3mm/秒，根据材料间距和密度等因素进行调节。

4. 清洗方式和清洗频率：通常设为一湿一真空吸一干，根据钢网类型和印刷状态进行调节。

5. 钢网分离速度：通常设置为2~6mm/秒，根据材料间距和密度等因素进
行调节。

6. 钢网清洗模式：通常设为一湿一真空吸一干，根据钢网类型和印刷状态进行调节。

7. 检查频率：通常设置为每印刷X块PCB进行一次质量检查，检查方式为
人工目检。

8. 印刷次数：通常设置为1000~2000次，根据材料间距和密度等因素进行调节。

9. 印刷间隙：是钢板装夹后与PCB之间的距离，关系到印刷后PCB上的留存量，一般控制在。

10. 分离速度：钢板离开PCB的瞬时速度即分离速度，是关系到印刷质量的参数，其调节能力也是体现印刷机质量好坏的参数。

11. 刮刀的宽度：如果刮刀相对于PCB过宽，那么就需要更大的压力，更多的锡膏参与其工作，因而会造成锡膏的浪费。

一般刮刀的宽度为PCB长度（印刷方向）加上50MM左右为最佳，并要保证刮刀头落在金属模板上。

以上参数需要根据具体的印刷情况和材料特性进行调节以保证印刷质量和生产效率。

全自动锡膏印刷机CC系列一．主要功能1，功能概述：Cc是一款高精度全自动锡膏印刷机(High Precision Auto Paste Printer)。

在表面组装工艺生产(SMT)中，用于高精度的钢网印刷或漏版印刷的专用生产设备。

2，产品基本特点：(1), PCB尺寸兼容范围广，可支持50mm X 50mm 至 400mm X 340mm 不同厚度的PCB。

(2), 高精度印刷分辨率。

定位精度高，重复定位精度±0.01mm；印刷精度0.025mm. 支持胶水印刷。

(3), 全自动控制可以提高生产效率，控制品质，节省成本：自动钢网定位；自动PCB校正；自动刮刀压力调整；自动印刷；自动钢网清洗(干洗，湿洗，抽真空3种清洗方式)；(4), 采用环城公司独立开发的悬浮式印刷头，可编程气缸压力自动调整系统，可以在线实时反馈压力和自动平衡刮刀压力，压力控制精准，可以达到完美的锡膏成型效果；(5), 可编程电机控制刮刀与钢网分离速度及行程，可以灵活实现多种脱模方式。

(6), 多功能PCB固定定位系统，PCB定位方便快捷，准确。

(7), 上下视觉定位系统。

(8), 内建图像处理系统；(9), 支持2D，SPC功能3，锡膏印刷范围(1), SMT工艺的电阻，电容，电感，二极管，三极管等贴片元器件生产加工：01005, 0201, 0402, 0603, 0805, 1206等以及其他规格尺寸；(2), IC: 支持SOP, TSOP, TSSOP, QFN 等封装，最小间距(Pitch) 0.3mm; 支持 BGA, CSP封装，最小球径(Ball) 0.2mm;(3),印刷尺寸：50mm x 50mm ~400mm x 340mm;(4), PCB规格：厚度0.6mm ~ 6mm (5), FPC规格：厚度0.6mm以下(带治具)4，应用范围手机，通讯，液晶电视，机顶盒，家庭影院，车载电子，医疗电力设备，航天航空等产品/设备的生产制造, 和一般电子产品的生产加工。

广东自动化锡膏印刷机技术参数一、机器简介广东自动化锡膏印刷机是一种专门用于电子制造行业的高精度印刷设备。

它采用先进的自动化技术，能够快速而准确地将锡膏印刷在PCB （Printed Circuit Board）上，从而实现电子元件的固定和连接。

以下是该印刷机的主要技术参数。

二、技术参数1. 印刷速度广东自动化锡膏印刷机具备高效的生产能力，能够以每分钟1000-1500个PCB的速度进行印刷。

这种高速率的印刷可以大大提高生产效率，缩短制造周期。

2. 印刷精度该印刷机采用精密的控制系统和先进的光学识别技术，能够实现非常高的印刷精度。

其刮刀和印刷头的运动控制可以精确到0.01mm的位置，确保锡膏能够均匀地覆盖在目标位置上。

3. PCB尺寸范围广东自动化锡膏印刷机适用于不同规格和尺寸的PCB印刷。

它能够处理最小尺寸为50mm x 50mm，最大尺寸为1200mm x 600mm的PCB，满足市场上不同尺寸要求的生产需求。

4. 锡膏容量及供给方式该印刷机配备了大容量的锡膏供给系统，可以容纳多种不同规格的锡膏盒。

同时，它还支持多种供给方式，如轴向供给、球栅阵列（BGA）供给等，以满足不同类型的印刷需求。

5. 控制系统广东自动化锡膏印刷机的控制系统非常先进，能够实现高速而精准的印刷操作。

该系统具备直观的人机界面，方便操作者进行监控和设置。

此外，它还具备自动校正和自动故障检测等功能，提高了设备的稳定性和可靠性。

6. 机器外形尺寸该印刷机的外形尺寸为长宽高1900mm x 1700mm x 1500mm。

紧凑的设计使其占用空间小，方便在生产线上进行安装和布置。

三、总结广东自动化锡膏印刷机凭借其高性能和高稳定性成为电子制造行业中不可或缺的设备之一。

其快速、精确的印刷能力能够满足各种规模和尺寸的PCB制造需求。

随着科技的不断进步，这种印刷机的技术参数还将不断提升，为电子制造行业带来更大的便利和效益。

锡膏印刷参数
1 刮刀的速度
刮刀的速度和锡膏的黏度有很大的关系,刮刀的速度越慢,锡膏的黏度越大;同样,刮刀的速度越快,锡膏的黏度就越小.调节这个参数要参照锡膏的成分和PCB元件的密度以及最小元件尺寸等相关参数.目前我们一般选择在30-65MM/S.
2 刮刀的压力
刮刀的压力对印刷影响很大,压力太大会导致锡膏印的很薄.目前我们一般都设定在8KG左右.理想的刮刀速度与压力应该是正好把锡膏从钢板表面刮干净,刮刀的速度与压力也存在一定的转换关系,即降低刮刀速度等于提高刮刀的压力,提高了刮刀速度等于降低刮刀的压力.
3 刮刀的宽度
如果刮刀相对于PCB过宽,那么就需要更大的压力,更多的锡膏参与其工作,因而会造成锡膏的浪费.一般刮刀的宽度为PCB长度(印刷方向)加上50MM左右为最佳,并要保证刮刀头落在金属模板上.
4 印刷间隙
印刷间隙是钢板装夹后与PCB之间的距离,关系到印刷后PCB上的留存量,其距离增大,锡膏量增多,一般控制在0-0.07MM
5 分离速度
锡膏印刷后,钢板离开PCB的瞬时速度即分离速度,是关系到印刷质量的参数,其调节能力也是体现印刷机质量好坏的参数,在精密印刷机中尤其重要,早期印刷机是恒速分离,先进的印刷机其钢板离开锡膏图形时有一个微小的停留过程,以保证获取最佳的印刷图形.。

全自动高精度锡膏印刷机GSD-400A全自动高精度锡膏印刷机GSD-400A规格参数项目规格参数网框尺寸Min Size 420X500mmMax Size 737X737mmThickness 25~40mmPCB 最小尺寸50X50mmPCB 最大尺寸400X300mmPCB 厚度0.2~6mmPCB 翘曲量Max.PCB对角线1％传送高度900±40mm传送方向左-右;右-左;左-左;右-右运输速度Max 1500mm/S （可编程）PCB的定位支撑方式磁性顶针/可手动调节顶升平台夹紧方式独特的顶部压平,边夹,真空吸嘴印刷头两个独立的马达驱动印刷头刮刀速度6~300mm/sec刮刀压力0~10Kg/cm2刮刀角度55°(标准刮刀类型钢刮刀标准,胶刮刀钢网分离速度0.1~20mm/sec （可编程）清洗方式干、湿、抽真空（可编程）工作台调整范围X:±5mm;Y:±5mm;θ:±2°整机参数Machine重复定位精度±0.01mm印刷精度±0.025mm印刷周期≤7s (排除印刷和清洗)换线时间<5Min使用空气气压 4.5~6Kg/cm2电源AC:220±10%,50/60HZ 1Φ 3KW控制方法全电脑控制机器外形尺寸1146(L)X1364(W)X1440(H)mm机器重量1000公斤左右PCB传送过板高度35mm●交货期限：定货15个工作日交货。

●包装方式：采用保护膜_材料包装。

●送货方式：免费送货至贵公司的工厂(深圳地区)。

●付款方式：合同签定首付合同总额_50_% 作为定金，货到贵司再付合同总额_40%，余款合同总额_10% 在安装调试完毕后_30天内付清。

●售后服务：整机一年内免费保修，零配件免费更换，三年内免收人工费、四年内每年为您做一次免费大保养，终身维护，免费为贵司安装、调试、试产、培训生产操作人员等服务。

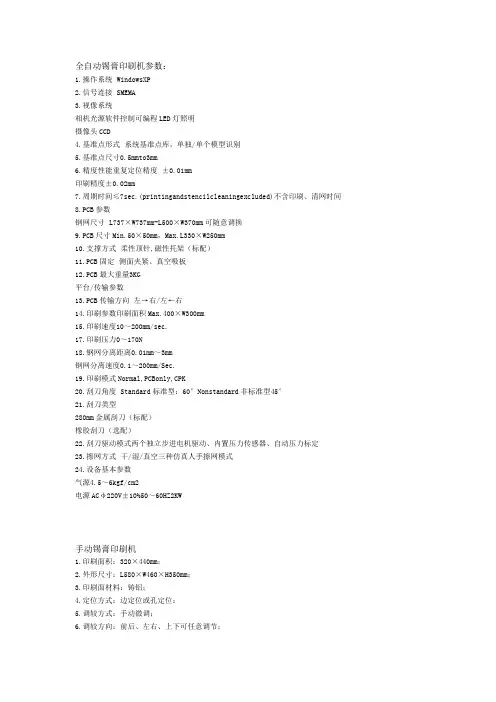

全自动锡膏印刷机参数：1.操作系统WindowsXP2.信号连接SMEMA3.视像系统相机光源软件控制可编程LED灯照明摄像头CCD4.基准点形式系统基准点库，单独/单个模型识别5.基准点尺寸0.5mmto3mm6.精度性能重复定位精度±0.01mm印刷精度±0.02mm7.周期时间≤7sec.(printingandstencilcleaningexcluded)不含印刷、清网时间8.PCB参数钢网尺寸L737×W737mm-L500×W370mm可随意调换9.PCB尺寸Min.50×50mm，Max.L330×W250mm10.支撑方式柔性顶针,磁性托架（标配）11.PCB固定侧面夹紧、真空吸板12.PCB最大重量3KG平台/传输参数13.PCB传输方向左→右/左←右14.印刷参数印刷面积Max.400×W300mm15.印刷速度10～200mm/sec.17.印刷压力0～170N18.钢网分离距离0.01mm～3mm钢网分离速度0.1～200mm/Sec.19.印刷模式Normal,PCBonly,CPK20.刮刀角度Standard标准型：60°Nonstandard非标准型45°21.刮刀类型280mm金属刮刀（标配）橡胶刮刀（选配）22.刮刀驱动模式两个独立步进电机驱动、内置压力传感器、自动压力标定23.擦网方式干/湿/真空三种仿真人手擦网模式24.设备基本参数气源4.5～6kgf/cm2电源ACφ220V±10%50～60HZ2KW手动锡膏印刷机1.印刷面积：320×440mm；2.外形尺寸：L580×W460×H350mm；3.印刷面材料：铸铝；4.定位方式：边定位或孔定位；5.调较方式：手动微调；6.调较方向：前后、左右、上下可任意调节；7.印刷颜色：锡膏；8.适用材质：PCB线路板。
