锡膏检验项目及标准
- 格式:ppt
- 大小:412.00 KB
- 文档页数:7
锡膏评估内容目的:从锡膏的成分,性能,焊接外观以及可靠性方面进行详细评估。
一.测试项目及相关的仪器,标准依据二.评估内容及方法1.锡粉的合金组成1)目的:确认合金的成分与不纯物比例是否符合测试标准规格。
2)测试标准:请参考J-STD-0063)测试仪器:火花直读光谱仪4)测试方法:A)从锡膏中取样约250g,并用溶剂洗净锡膏中的flux。
B)加热使其成为锡块。
C)将锡块样本放置在火花放射光谱仪上,进行测试。
D)约在30 秒之后,电脑将自动打印出设定测试的合金不纯物比例的列表。
5)判定标准:合金比例与不纯物比例必须符合J-STD-006 的标准规格。
6)测试结果记录2.锡粉的粒径与形状1)目的:良好的锡粉形状与粒径范围,将有助于印刷时的下锡性。
2)测试标准J-STD-005 IPC-TM-650 2.2.143) 测试仪器:激光粒度仪4)测试方法:使用80 倍以上的显微镜观察锡粉外观。
并利用随机取样的方式计算出锡粉的粒径分布范围,同时观察锡粉的形状是否呈现为“真球形”或者是“不定形状”。
5) 测试结果记录3. 粘度测试/触变性测试1)目的:测试锡膏粘度以及触变系数(TI),确保锡膏的印刷品质及保持良好的下锡性。
2)测试标准:JIS-Z-31973)测试仪器:Malcom PCU-205 型粘度计,刮刀,超声波清洗器4)测试方法:A)将焊锡膏放在室温(25℃)里2-3 小时。
B)打开锡膏罐,用刮刀小心搅拌1-2 分钟C)将锡膏放在容器的恒温槽D)回转速度调整在10RPM,温度设定在25.0℃,约3 分钟确认被转子所吸取的锡膏出现在排出口上,停止回转,等到温度回复稳定。
E)温度调整稳定后,设定10RPM。
读取3 分钟后的读数。
F)接着设定3RPM 的回转速度,在回转状态下于6 分钟时读数,再设定30RPM 的回转速度,在回转状态下于3 分钟时读数。
G)设置模式为option A,仪器会自动设置回转速度10→3→4→5→10→20→30→10RPM 变化,读取3,10,30,10RPM 时的粘度值。
pcb板印刷锡膏检测标准
PCB板印刷锡膏检测的标准通常包括以下几个方面:
1. 焊点质量:焊点应该均匀、光滑,无虚焊、漏焊、短路等缺陷。
焊点的尺寸、形状和位置应符合设计要求。
2. 锡膏量:锡膏的涂布量应均匀一致,无明显的缺锡或多锡现象。
锡膏的厚度和宽度应符合工艺要求。
3. 锡膏覆盖:锡膏应完全覆盖焊点和引脚,无裸露的金属部分。
锡膏的覆盖面积应达到设计要求。
4. 锡膏高度:焊点的锡膏高度应在规定的范围内,以保证焊点的可靠性和可焊性。
5. 外观检查:PCB 板表面应无锡珠、锡渣、残留的锡膏等污染物。
板面应干净整洁,无明显的划伤、氧化等缺陷。
6. 焊点强度:焊点应具有足够的强度,能够承受一定的机械应力和温度变化。
7. 可焊性:焊点应具有良好的可焊性,能够被可靠地焊接到其他元件或电路板上。
这些标准是一般情况下PCB 板印刷锡膏检测的基本要求,具体的标准可能会因不同的行业、应用和客户要求而有所差异。
在实际生产中,还应根据具体情况制定详细的检测规范和操作流程,以确保PCB 板的质量和可靠性。
锡膏质量的判定标准我认为我们在购买焊锡膏是要供应提供承认书,基本上要包括以下几点:1锡膏性能、2成分及其比例3 SGS报告4黏稠度5使用期限6在存放温度存放时间7解冻时间8存放温度9使用温度10生产车间的温度存放时间一个锡膏品牌及开型号的使用,必需要经过一系列的前期测试和实际生产测试,以下为常用前期测试方法与测试作用:分两大块测试项目:(1)锡膏特性测试:1.粘度测试:该测试结果对锡膏印刷及贴装影响较大;2.坍塌测试:3.锡球测试:锡球测试是测试锡膏回流后,在PCB板面及元件引脚是否出现的小锡球现象;4.粘着力测试:粘着力测试非常重要,对于测试在高速贴片过程中,锡膏对电子元件的粘接能力;`(2)助焊剂特性测试:1.扩展率测试:衡量锡膏活化性能的一个指标;2.铜镜测试(助焊剂引起的腐蚀)测试助焊剂的腐蚀性;3.铬酸银试纸测试:测试方法是用铬酸银试纸来测试助焊剂中是否含有Cl-及Br-4.氟点测试:通过往锆茜紫的颜色变化来判断助焊剂剂中是否含有氟化物;5.铜板腐蚀测试:测试助焊剂残留在极端条件下的腐蚀性;6.表面绝缘阻抗:测试印上助焊剂之后的线路板在高温、高湿条件下的电绝缘性;7.锡膏的水溶性电阻测试:测试助焊剂系统的电导率, 反映出助焊剂的种类.8.电子迁移测试:测试焊点的绝缘阻抗是否下降,测试在高温和潮湿的环境中,在外电压的作用下,焊点是否生长出毛刺状的金属丝:---其实以上锡膏测试为通用测试,有些项目锡膏供应商附上的测试报告就已经有测试结果,作为使用我们厂商来说只有看附上的测试报告的数据,真正做的只有锡膏特性的测试及焊后的效果检验;但依此来评价一品牌型号的好坏比较片面,而且每一种产品所适用或使用效果需经过一系列试验及焊接后期稳定性等测试方可定论,没有好坏,只有合不合适或更佳。

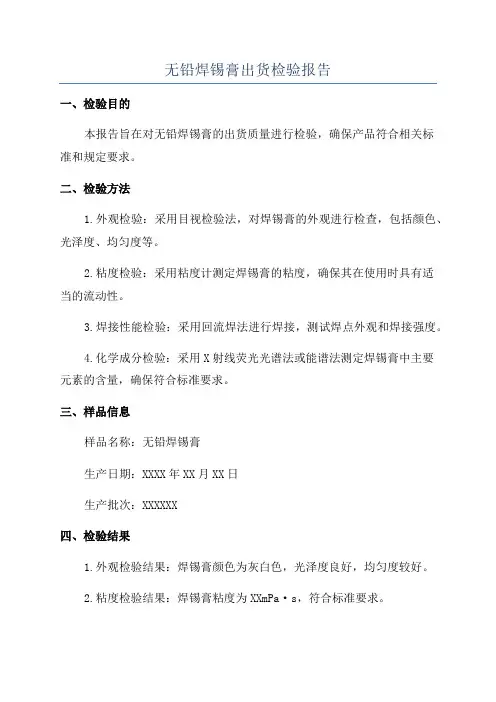

无铅焊锡膏出货检验报告
一、检验目的
本报告旨在对无铅焊锡膏的出货质量进行检验,确保产品符合相关标
准和规定要求。
二、检验方法
1.外观检验:采用目视检验法,对焊锡膏的外观进行检查,包括颜色、光泽度、均匀度等。
2.粘度检验:采用粘度计测定焊锡膏的粘度,确保其在使用时具有适
当的流动性。
3.焊接性能检验:采用回流焊法进行焊接,测试焊点外观和焊接强度。
4.化学成分检验:采用X射线荧光光谱法或能谱法测定焊锡膏中主要
元素的含量,确保符合标准要求。
三、样品信息
样品名称:无铅焊锡膏
生产日期:XXXX年XX月XX日
生产批次:XXXXXX
四、检验结果
1.外观检验结果:焊锡膏颜色为灰白色,光泽度良好,均匀度较好。
2.粘度检验结果:焊锡膏粘度为XXmPa·s,符合标准要求。
3.焊接性能检验结果:经过回流焊处理后,焊点外观无异常,焊接强度符合标准要求。
4.化学成分检验结果:焊锡膏中主要元素Sn、Ag、Cu等的含量符合标准要求,无异常成分。
五、结果分析
经过对无铅焊锡膏的检验,样品外观、粘度、焊接性能和化学成分均符合标准要求,产品质量合格。
六、结论
据检验结果分析,无铅焊锡膏样品质量符合相关标准和规定要求,可正常出货使用。
七、建议
为了保持产品质量的稳定,建议生产商在生产过程中严格按照工艺流程和质量控制标准进行操作,并且定期对产品进行抽检,以确保产品的稳定性和一致性。
以上为无铅焊锡膏出货检验报告,共计XXX字。

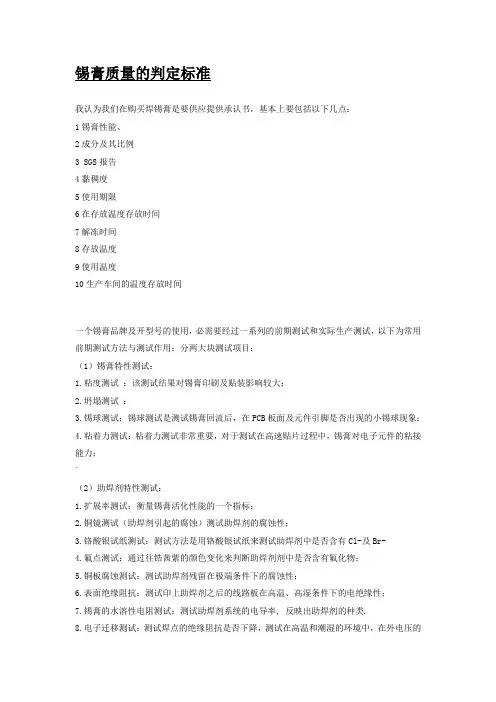

锡膏质量的判定标准锡膏质量的判定标准我认为我们在购买焊锡膏是要供应提供承认书,基本上要包括以下几点:1锡膏性能、2成分及其比例3 SGS报告4黏稠度5使用期限6在存放温度存放时间7解冻时间8存放温度9使用温度10生产车间的温度存放时间一个锡膏品牌及开型号的使用,必需要经过一系列的前期测试和实际生产测试,以下为常用前期测试方法与测试作用:分两大块测试项目:(1)锡膏特性测试:1.粘度测试:该测试结果对锡膏印刷及贴装影响较大;2.坍塌测试:3.锡球测试:锡球测试是测试锡膏回流后,在PCB板面及元件引脚是否出现的小锡球现象;4.粘着力测试:粘着力测试非常重要,对于测试在高速贴片过程中,锡膏对电子元件的粘接能力;`(2)助焊剂特性测试:1.扩展率测试:衡量锡膏活化性能的一个指标;2.铜镜测试(助焊剂引起的腐蚀)测试助焊剂的腐蚀性;3.铬酸银试纸测试:测试方法是用铬酸银试纸来测试助焊剂中是否含有Cl-及Br-4.氟点测试:通过往锆茜紫的颜色变化来判断助焊剂剂中是否含有氟化物;5.铜板腐蚀测试:测试助焊剂残留在极端条件下的腐蚀性;6.表面绝缘阻抗:测试印上助焊剂之后的线路板在高温、高湿条件下的电绝缘性;7.锡膏的水溶性电阻测试:测试助焊剂系统的电导率, 反映出助焊剂的种类.8.电子迁移测试:测试焊点的绝缘阻抗是否下降,测试在高温和潮湿的环境中,在外电压的作用下,焊点是否生长出毛刺状的金属丝:---其实以上锡膏测试为通用测试,有些项目锡膏供应商附上的测试报告就已经有测试结果,作为使用我们厂商来说只有看附上的测试报告的数据,真正做的只有锡膏特性的测试及焊后的效果检验;但依此来评价一品牌型号的好坏比较片面,而且每一种产品所适用或使用效果需经过一系列试验及焊接后期稳定性等测试方可定论,没有好坏,只有合不合适或更佳。
锡膏印刷检验指导书一、引言锡膏印刷是电子制造过程中重要的步骤之一,在电路板上涂覆和固化锡膏以实现焊接功能。
由于锡膏印刷的质量直接影响到焊接的可靠性和电子产品的性能,因此,进行锡膏印刷的检验非常重要。
本指导书旨在为电子制造企业提供锡膏印刷检验的详细指导,以确保印刷质量的稳定和一致性。
二、锡膏印刷检验的目的及意义锡膏印刷检验的目的是通过对印刷过程和质量进行全面的检查,确保印刷符合相关的技术要求和标准。
只有通过有效的检验,才能及时发现和纠正潜在的问题,提高印刷质量,增强焊接可靠性,降低不良品率。
三、锡膏印刷检验的内容1. 锡膏的外观检查:包括颜色、光泽度、均匀性等方面的检验,以确保正常的外观特征,避免对印刷品质量的影响。
2. 锡膏的粘度检查:通过测量锡膏的粘度,判断其流动性和可用性,并调整相应的参数以确保印刷的精准度和稳定性。
3. 锡膏的厚度检查:通过使用合适的测量工具,测量锡膏的厚度,确保其符合设计要求,防止过厚或过薄造成的焊接问题。
4. 锡膏的挤出性检查:通过观察锡膏在印刷头的挤出情况,判断锡膏的质量和可用性,并及时调整印刷设备以确保正常的挤出效果。
5. 锡膏的粘附力检查:使用相应的试验方法和工具,检测锡膏在基板上的粘附力,确保其粘附性良好,避免印刷品的脱落和错误焊接。
6. 锡膏的打磨性检查:通过对锡膏打磨性能的检查,避免锡膏在过程中堵塞或损坏印刷头,影响印刷质量。
7. 印刷品的检查:对印刷品的焊盘、引脚等进行全面的目视检查和测量检验,确保其符合设计要求和标准。
8. 锡膏印刷过程的检查:对印刷过程中的各项参数进行检查和记录,包括印刷速度、印刷压力、温度等,以确保印刷质量的稳定性和一致性。
9. 锡膏印刷设备的检查:对印刷设备的各项功能和性能进行检查和维护,确保设备的正常运行和印刷质量的稳定性。
四、锡膏印刷检验的方法和工具1. 目视检查:使用肉眼对印刷品进行外观检查,包括颜色、光泽度、均匀性等方面的评估。
SMT产品检验标准一.印锡膏检验标准:锡膏桥连:铜薄上锡膏彼此之间连在一起,呈桥连状。
模糊:印在PCB铜薄上所有锡膏看不清其边线与棱角,呈模糊状。
不均匀:印在PCB铜薄上所有锡膏厚度不一致,有凹凸不平现象。
偏薄:印在PCB铜薄锡膏厚度较常规定值偏大(依据钢网厚度决定)。
偏厚:印在PCB铜薄上锡膏离较常规定值偏小(依据钢网厚度决定)。
偏移:印在PCB铜薄上锡膏与铜铂之间距离不是整齐一一对应。
移位:印在PCB铜铂上锡膏超过铜薄面,前后左右位置发生移动。
漏印:应该印而没印上。
多印:没有要求印而印上。
二.贴装元件检验标准:空焊:元器件脚与铜薄之间没有锡焊接着。
虚焊:元器件脚与铜薄之间有锡焊着,但用针可以拨动。
元器件脚与铜薄之间有锡焊着,用针不可以拨动,但通电测试不稳定。
短路:元器件脚与脚相靠在一起。
元器件脚与脚之间有焊锡或锡珠造成两者连在一起。
元器件脚与脚之间有杂物造成两者连在一起。
冷焊:焊锡点表面灰暗粗糙,不平滑,未完全溶化。
多锡:附着在元器件脚上锡量超出正常吃锡量要求。
少锡:附着在元器件脚上锡量少于正常吃锡量要求。
偏移:元器件端面与铜薄之间不是整齐一一对应的。
错位:元器件端面超过铜薄面,前后左右位置发生称动。
锡洞/针孔:元器件脚与铜薄之间的焊锡表面有针孔或小洞。
锡尖:元器件脚与铜薄之间的锡表面有尖长的锡尖。
错件:不符合文件(BOM、ECN、样板等)要求。
在精度上有差异,影响电性功能。
实测值不符合规定要求,出现较大差异。
未按位置贴装,位置不正确。
混料:元器件中出现不同类型、不同规格的料。
翻件:元器件本体与规定方向上下面旋转180度。
方向极性:元器件本体方向与PCB焊盘设计规定方向不相对应。
极性反:元器件本体正负极与PCB焊盘设计规定极性不相对应。
漏件/多件:未按规定用量贴装,用量不正确。
损件:元器件本体表面或边角局部出现缺损痕迹。
立碑:元器件一端面向上倾斜或一端面向上翘起。
划伤:元器件本体表面局部出现类刀割或手指划的痕迹。

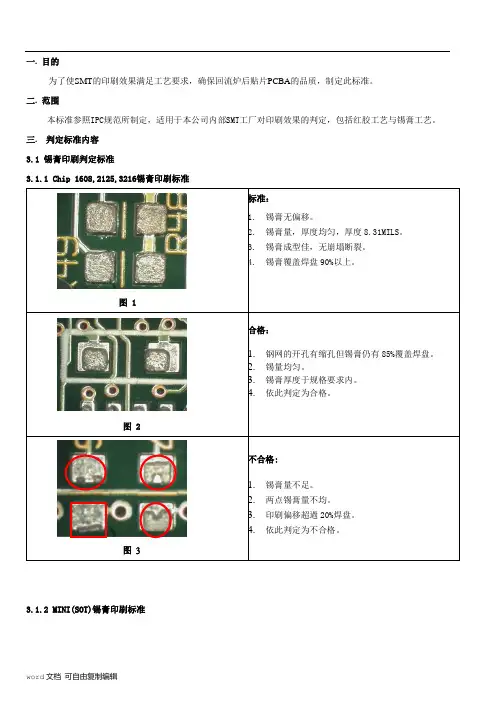

一. 目的为了使SMT的印刷效果满足工艺要求,确保回流炉后贴片PCBA的品质,制定此标准。
二. 范围本标准参照IPC规范所制定,适用于本公司内部SMT工厂对印刷效果的判定,包括红胶工艺与锡膏工艺。
三. 判定标准内容3.1 锡膏印刷判定标准3.1.1 Chip 1608,2125,3216锡膏印刷标准图 1图 2图33.1.2 MINI(SOT)锡膏印刷标准图5图 63.1.3 Diode,Melf,MelF,RECT陶磁电容锡膏印刷标准热气宣泄道图8锡膏印刷偏移超过20%焊盘图 93.1.4 LEAD PITCH=1.25mm零件锡膏印刷标准WW=焊盘宽偏移量<20%WW=焊盘宽偏移大于15%焊盘图123.1.5 LEAD PITCH=0.8~1.0MM锡膏印刷标准偏移量小于15%焊盘偏移大于15%焊盘A>15%W图 153.1.6 LEAD PITCH=0.7MM锡膏印刷标准偏移小于15%焊盘偏移大于15%焊盘图 183.1.7 LEAD PITCH=0.65MM之锡膏印刷标准偏移少于10%焊盘偏移量大于10%W图 213.1.8 LEAD PITCH=0.5MM零件锡膏印刷标准锡膏崩塌且断裂不足图 243.1.9 Termination Chip & SOT锡膏厚度的标准图 273.1.10 IC-零件的锡膏厚度标准图 30 图 323.2 点胶标准3.2.1 Chip 1608,2125,3216点胶标准标准规格PC<1/4PA B胶量不均,且不足图 353.2.2 CHIP 1608,2125,3216点胶零件标准C<1/4W or 1/4PC>1/4W orWP图 383.2.3 SOT零件点胶标准溢胶影响焊锡性图 41 3.2.4 MELM圆柱形零件点胶标准溢胶3.2.5 方形零件点胶标准C<1/4W图 46偏移图 47.3.2.6 MELF,RECT.柱状零件点胶标准溢胶3.2.7 MELM柱状零件点胶标准图 52C>1/4T或1/4PT图 533.2.8 SOIC点胶标准胶稍多不影响焊接图 55溢胶沾染焊盘及测试孔3.2.9 SOIC点胶零件标准推力足1.5KG图 58C>1/4W图 593.2.10 Chip 1608,2125,3216,MELF胶点尺寸外观图 61图 623.2.11 SOIC胶点尺寸外观图 644.附录无。
1. 本规范引用下列标准:JIS C 6408 印刷路线板所用铜片之通论JIS H 3100 铜和铜合金、薄板及铜片JIS Z 3197 锡膏助焊剂合成松香的检验方法JIS Z 3282 软性锡膏JIS Z 8801 筛选测试2. 与本规范有关连之国际标准第一部份:分类,标签和包装—ISO 9454- 1:1990 软性锡膏助焊剂的分类和资格ISO 第一部份:测定挥发性、热重损失试验—检验方法—9455- 1:1990 软性锡膏助焊剂2. 定义为使本规范易于达成目的,定义名词如下:(1) 锡膏:锡铅合金粉末和膏状助焊剂的混合物。
(2) 助焊剂活性:助焊剂能够提升液态融锡在基板表面之沾锡力程度。
(3) 助焊剂效率:助焊剂的功效表现在焊接过程中。
(4) 活性剂:用以提升助焊剂能力。
(5) 合成松香:助焊剂中天然或者合成松香。
(6) 松香:自松树所提炼之树脂,加以蒸馏所得之自然硬性树脂,或者称橡胶松香、木材松香,或者酸性指数为130 以上之长油松香。
(7) 改良式松香:不同松香种类之混合松香,但无法归类于松香分类之中。
(8) 松香助焊剂:助焊剂的主要成份为松香,形式为溶剂之溶液或者膏状物。
(9) 助焊剂残留物:融锡加热之后,残留于基板之上的助焊剂物质。
(10) 塌陷:锡膏印刷后干燥或者加热中,其外观上的改变。
(11) 黏滞力:锡膏黏着于基板上的力量。
(12) 锡球:在锡膏熔化之后,基板表面,浮现许多小球状颗粒。
(13) 锡溅:锡膏凝固后,扩散不一的形状。
(14) 不沾锡:融锡无法黏着于基板表面上。
3. 种类锡膏种类的定义是取决于不同锡铅球粉末等级、锡球的外形、尺寸和助焊剂成份品质等分类:如下列表一1.等级E 之锡膏是用在如电子设备仪器中之高品质的焊点需求上上。
2.等级A 之锡膏是用在普通普通的电路、电气设备中。
4. 品质锡铅粉末和助焊剂的品质要求如下4.1 锡膏锡铅粉末须依标准JIS Z 3282 制作,并和锡铅粉末须依标准JIS Z 3282 制作,并混合均匀,锡粉表面须平滑有光泽,且没有其它小粒子黏附。
