一、前言所谓的Reflow，在表面贴装工业（SMT）中，是指锭形或棒形的焊锡合金，经过熔融并再制造成形为锡粉（即圆球形的微小锡球），然后搭配有机辅料（助焊剂）调配成为锡膏；又经印刷、踩脚、贴片、与再次回熔并固化成为金属焊点之过程，谓之Reflow Soldering（回流焊接）。

此词之中文译名颇多，如再流焊、回流焊、回焊（日文译名）熔焊、回焊等；笔者感觉这只是将松散的锡膏再次回熔，并凝聚愈合而成为焊点，故早先笔者曾意译而称之为“熔焊”。

但为了与已流行的术语不至相差太远，及考虑字面并无迂回或巡回之含意，但却有再次回到熔融状态而完成焊接的内涵，故应称之为回流焊或回焊。

图1左图为位于观音工业区的协益电子公司，其SMT现场安装之锡膏印刷机，为了避免钢板表面之锡膏吸水与风干的烦恼起见，全机台均保持盖牢密封的状态。

右为开盖后所见钢板、刮刀及无铅锡膏刮印等外貌。

SMT无铅回焊的整体工程与有铅回焊差异不大，仍然是：钢板印刷锡膏、器件安置（含片状被动组件之高速贴片，与异形零件大形组件之自动安放）、热风回焊、清洁与品检测试等。

不同者是无铅锡膏熔点上升、焊性变差、空洞立碑增多、容易爆板、湿敏封件更易受害等烦恼，必须改变观念重新面对。

事实上根据多年量产经验可知，影响回焊质量最大的原因只有：锡膏本身、印刷参数以及回焊炉质量与回焊曲线选定等四大关键。

掌握良好者八成问题应可消弭之于无形。

二、锡膏的制造与质量2.1锡膏组成与空洞锡膏是由重量比88-90％的焊料合金所做成的微小圆球（称为锡粉Powder），与10-12％有机辅料图2 锡稿回焊影响其锡性与焊点强度方面的因素很多，此处归纳为五大方向，根据多年现场经验可知，以锡膏与印刷及回焊曲线（Profile）等三项占焊接品质之比重高达七八成以上，以下本文将专注于此三大内容之介绍，至于机器操作部分将不再著墨。

（即通称之Flux助焊剂）所组成；由于前者比重很大（7.4-8.4）而后者的比重很轻（约在1-1.5），故其体积比约为1：1。

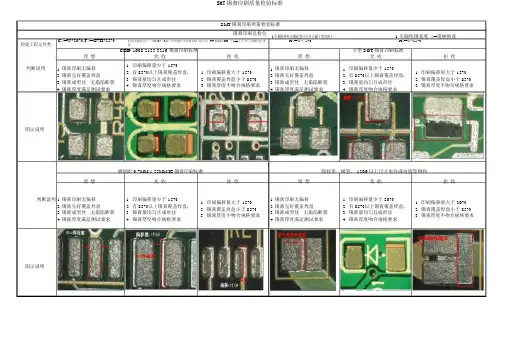

SMT锡膏印刷质量检验标准SMT锡膏印刷质量检验标准C>=W*50%,F>=G+H*25%锡膏印刷总检位1.引侧脚悬吃出锡超宽过分引大脚于宽等度于 1.引脚吃锡宽度 >=電極的寬检验工程元件类1.恰好.高最出出引小〔〔脚侧A外〕A面〕形大焊是器于点件25长25〔度％％引〔WW脚或或位D00〕于.5mm.小元于件。

引体脚中宽上度部，A<=W*75%A<=W*25%小型SOT锡膏印刷标准CHIP 1608 2125 3216 锡膏印刷标准理想允收拒收理想允收拒收判断说明 1.锡膏印刷无偏移1.印刷偏移量少于 15%1.锡膏印刷无偏移 1.印刷偏移量少于 15%2.有85%以上锡膏覆盖焊盘. 1.印刷偏移量大于 15% 1.印刷偏移量大于 15%2.锡膏完好覆盖焊盘 2.锡膏完好覆盖焊盘 2.有85%以上锡膏覆盖焊盘.3.锡膏量均匀且成形佳 2.锡膏覆盖焊盘小于 85%. 2.锡膏覆盖焊盘小于 85%.3.锡膏成型佳 . 无塌陷断裂 3.锡膏成型佳 . 无塌陷断裂 3.锡膏量均匀且成形佳4.锡膏厚度吻合规格要求 3.锡膏厚度不吻合规格要求 3.锡膏厚度不吻合规格要求4.锡膏厚度满足测试要求 4.锡膏厚度满足测试要求 4.锡膏厚度吻合规格要求图示说明脚间距 0.7MM-1.25MM IC锡膏印刷标准圆柱形二极管、 1206以上尺寸电容或电阻等物料理想允收拒收理想允收拒收判断说明1.锡膏印刷无偏移 1.印刷偏移量少于 15%1.印刷偏移量大于 15%1.锡膏印刷无偏移 1.印刷偏移量少于 20%1.印刷偏移量大于 20%2.锡膏完好覆盖焊盘 2.有85%以上锡膏覆盖焊盘. 2.锡膏完好覆盖焊盘 2.有85%以上锡膏覆盖焊盘.2.锡膏覆盖焊盘小于 85%. 2.锡膏覆盖焊盘小于 85%.3.锡膏成型佳 . 无塌陷断裂 3.锡膏量均匀且成形佳 3.锡膏成型佳 . 无塌陷断裂 3.锡膏量均匀且成形佳3.锡膏厚度不吻合规格要求 3.锡膏厚度不吻合规格要求4.锡膏厚度满足测试要求 4.锡膏厚度吻合规格要求 4.锡膏厚度满足测试要求 4.锡膏厚度吻合规格要求图示说明。

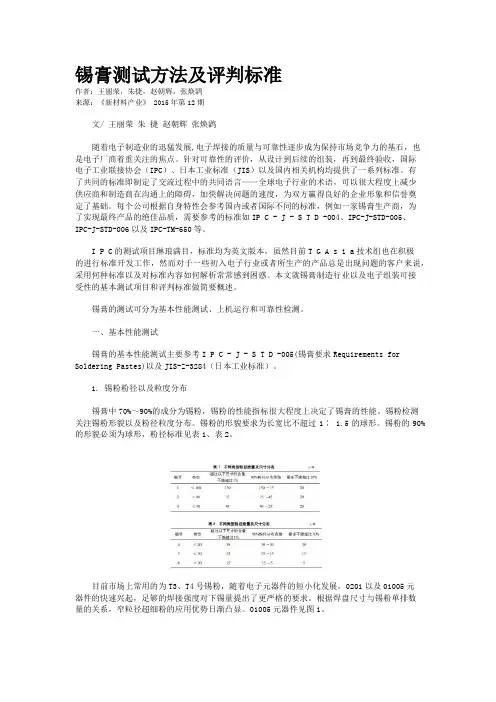

锡膏测试方法及评判标准作者：王丽荣，朱捷，赵朝辉，张焕鹍来源：《新材料产业》 2015年第12期文/ 王丽荣朱捷赵朝辉张焕鹍随着电子制造业的迅猛发展,电子焊接的质量与可靠性逐步成为保持市场竞争力的基石，也是电子厂商着重关注的焦点。

针对可靠性的评价，从设计到后续的组装，再到最终验收，国际电子工业联接协会（IPC）、日本工业标准（JIS）以及国内相关机构均提供了一系列标准。

有了共同的标准即制定了交流过程中的共同语言——全球电子行业的术语，可以很大程度上减少供应商和制造商在沟通上的障碍，加快解决问题的速度，为双方赢得良好的企业形象和信誉奠定了基础。

每个公司根据自身特性会参考国内或者国际不同的标准，例如一家锡膏生产商，为了实现最终产品的绝佳品质，需要参考的标准如IP C - J - S T D -004、IPC-J-STD-005、IPC-J-STD-006以及IPC-TM-650等。

I P C的测试项目琳琅满目，标准均为英文版本，虽然目前T G A s i a技术组也在积极的进行标准开发工作，然而对于一些初入电子行业或者所生产的产品总是出现问题的客户来说，采用何种标准以及对标准内容如何解析常常感到困惑。

本文就锡膏制造行业以及电子组装可接受性的基本测试项目和评判标准做简要概述。

锡膏的测试可分为基本性能测试、上机运行和可靠性检测。

一、基本性能测试锡膏的基本性能测试主要参考I P C - J - S T D -005(锡膏要求Requirements for Soldering Pastes)以及JIS-Z-3284（日本工业标准）。

1. 锡粉粉径以及粒度分布锡膏中70%～90%的成分为锡粉，锡粉的性能指标很大程度上决定了锡膏的性能。

锡粉检测关注锡粉形貌以及粉径粒度分布。

锡粉的形貌要求为长宽比不超过1∶ 1.5的球形。

锡粉的90%的形貌必须为球形，粉径标准见表1、表2。

目前市场上常用的为T3、T4号锡粉，随着电子元器件的短小化发展，0201以及01005元器件的快速兴起，足够的焊接强度对下锡量提出了更严格的要求。

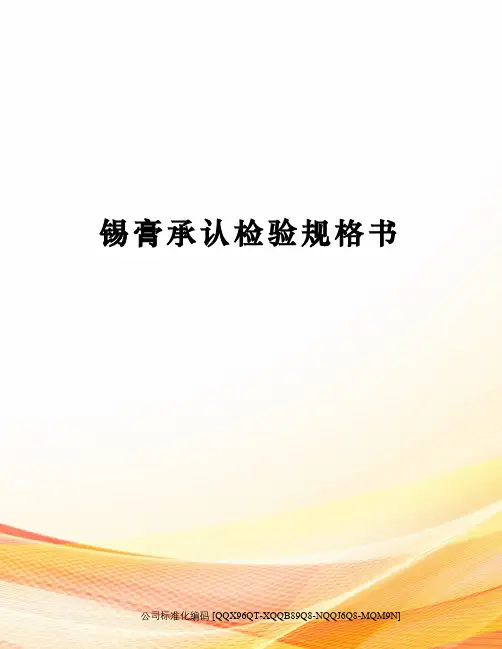

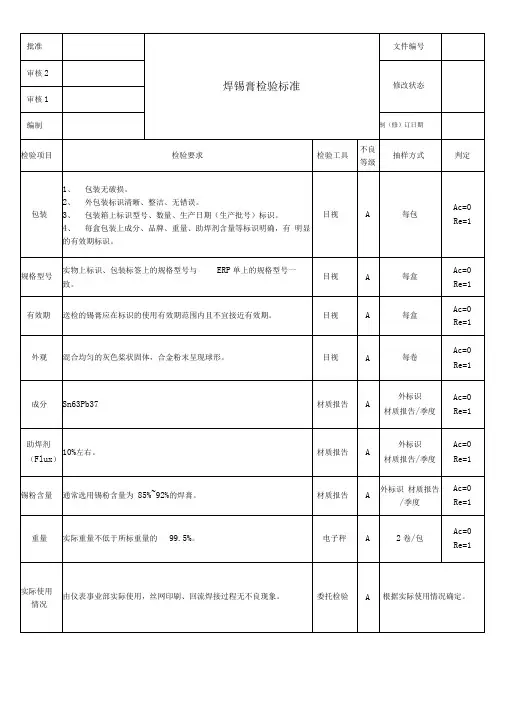

锡膏承认检验规格书公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]一、目的：本标准规定了锡膏的检验项目、方法、要求和可接受标准，以统一设计规则、检验标准，消除误解，以及为IQC制定QI（来料检验规范)和各部门对锡膏品质判定提供参考依据。

二、适用范围：适用于所有无铅锡膏的来料检验（包括免洗与水洗两种锡膏）。

三、检验流程：1、进行测量和实验前的准备工作。

2.、委派经培训合格的检验人员进行测量和实验工作。

3、配备合适且经过校对合格的检验仪器和相关的工具和夹具。

4、准备所需要的文件、资料(如图纸、规格书、数据记录表格等等)，理解清楚后方可进行检验工作。

四、一般规格：1、功能要求：零件的设计、结构和尺寸按照相应的零件图纸；2、存储环境：密封包装，温度0℃~10℃/ 5℃~10℃。

开封后物料保存环境参考MSDS或材料说明书3、测试环境：室内温度：20℃至30℃，相对湿度：20-70%。

4、针对性：本规范主要针对锡膏的【作业性】与【特性】两大主轴作为验证的标准。

所谓【作业性】是指锡膏在生产作业上与相关设备(如印刷机、钢板、回焊炉….等)的搭配能力；所谓的【特性】是指使用锡膏用于产品后所需进行的各项焊点外观判定及相关的电性测试。

五、内容：此检验规范，除了本公司利用现有的测试仪器进行检测实验之外，厂商也需提供一些由认证单位所验证的报告证明书作为凭证，证明书内容所需检测项目请参考以下内容。

1、简述如下：(A)特性：(B)作业性：锡粉粒径尺寸：由厂商提供证明报告。

D、附注说明：评估的type 型号，将区分为type 3及type 4两种。

Type 3 将用于测试钢板厚度0.15mm以上及fine pitch 0.5mm 以上。

Type 4 将用于测试钢板厚度0.13mm以下及fine pitch 0.4mm 以下。

(不定形状) (印刷时的脱版性)、助焊剂含量的检验A、目的：确认助焊剂含量与标准值不超过±%，避免锡膏在加热之后，残留过多的助焊剂。

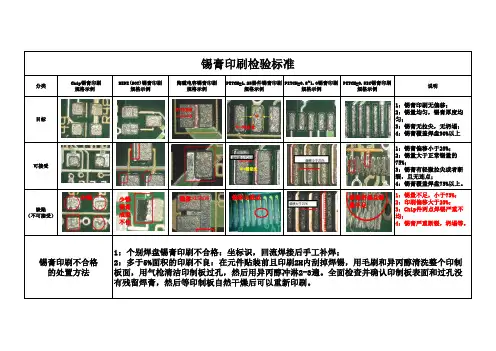

分类
Chip锡膏印刷规格示例
MINI(SOT)锡膏印刷
规格示例
陶磁电容锡膏印刷
规格示例
PITCH=1.25器件锡膏印刷规格示例PITCH=0.8~1.0锡膏印刷
规格示例
PITCH=0.5IC锡膏印刷
规格示例
说明
目标
1：锡膏印刷无偏移；
2：锡量均匀，锡膏厚度均匀；
3：锡膏无拉尖，无坍塌；4：锡膏覆盖焊盘90%以上可接受
1：锡膏偏移小于25%；2：锡量大于正常锡量的75%；
3：锡膏有轻微拉尖或者断裂，且无连点；
4：锡膏覆盖焊盘75%以上。

缺陷
（不可接受）
1：锡量不足，小于75%；2：印刷偏移大于25%；3：Chip件两点焊锡严重不均；
4：锡膏严重断裂，坍塌等。

锡膏印刷检验标准
1：个别焊盘锡膏印刷不合格：坐标识，回流焊接后手工补焊；
2：多于5%面积的印刷不良：在元件贴装前且印刷2H内刮掉焊锡，用毛刷和异丙醇清洗整个印制板面，用气枪清洁印制板过孔，然后用异丙醇冲淋2-3遍。

全面检查并确认印制板表面和过孔没有残留焊膏，然后等印制板自然干燥后可以重新印刷。

锡膏印刷不合格的处置方法
少锡
少锡锡膏成型不佳
偏移>25%W
偏移与连点
锡膏坍塌且锡量不足。

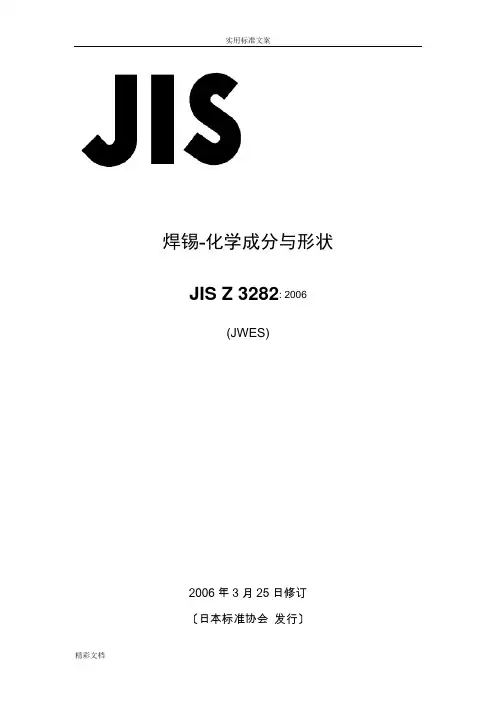

实用标准文案精彩文档焊锡-化学成分与形状JIS Z 3282: 2006(JWES)2006年3月25日修订〔日本标准协会发行〕序文11.适用X围12.引用标准13.定义14. 合金系，种类与记号14.1合金系与种类1 4.2记号15. 外观56. 化学成分57. 形状与尺寸58. 分析试验59. 检查510.制品名称511. 标记611.1标记事项611.2标记位置611.3须知事项的标记7焊锡--化学成分与形状Soft solders-Chemical positions and form序文本标准是以JIS Z3282:1999为根底，依据第二版ISO/FDIS9453:2006, Soft solder alloys-Chemical position and forms，并适应国内含铅焊锡与无铅焊锡行业技术趋势，对局部技术内容进展研究变更而做成的日本工业标准。

下划实线或虚线局部为原国际标准的变更处。

附录〔参考〕中给出了有关变更的列表与说明。

1.适用X围本规格对用于一般工业与电气电子工业的含铅焊锡〔以下称“含铅焊锡〞〕与不含铅焊锡〔以下称“无铅焊锡〞〕做了规定。

备注：本标准对应的国际标准如下：另外，根据ISO/IEC Guide 21,用符号表示JIS与国际标准间的对应度—IDT〔一样〕，MOD 〔有修改的〕，NEQ〔不一致〕。

ISO/FDIS 9453:2005. Soft solders alloys-Chemical positions and forms(MOD)2.引用标准如下在本文中所引用的标准亦构本钱标准的一局部。

引用标准，适用其最新版本〔包含增补〕。

JIS H 0321 非铁金属材料的检查通如此JIS Z 3001 焊接术语JIS Z 3198-1 无铅焊接试验方法—第一部：焊接温度X围测定方法JIS Z 3284 焊锡膏JIS Z 3910 焊锡化学分析方法3.定义本标准中的主要用语的定义，依据JIS Z 3001与如下定义。

錫膏標准JIS-Z-3284第一版錫膏適用范圍:本標准詳細說明用于電氣設備﹑電子設備﹑通信設備等設備的線路連接及零件制造的錫膏規格。

注1.本標准引述了下列標准JIS C 6480 用于制造印刷線路板的銅箔基板通用標准JIS H 3100 銅及銅合金片﹑板﹑條JIS Z 3197 樹脂型助焊劑試驗方法JIS Z 3282 軟焊料JIS Z 8801 篩分試驗2.與本標准相關的國際標准如下﹕ISO 9454-1: 1990 軟焊料助焊劑-分類和要求-第一部分﹕分類﹑標注﹑包裝ISO 9455-1: 1990軟焊料助焊劑-試驗方法-第一部分﹕非揮發性物質測定, 重量分析測定1.用語定義對本標准中的一些用語做如下定義(1)錫膏錫粉及膏狀助焊劑的混合物。

(2)助焊劑活性度某種助焊劑及熔融焊錫促進基材表面潤濕的程度。

(3)助焊劑功效焊接過程中助焊劑表現的功效。

(4)催化劑用于提高助焊劑的功效。

(5)樹脂用于助焊劑的天然或合成的樹脂型物質。

(6)松香由從松樹中提煉的松香油蒸餾并精煉得到的天然硬質松香,包括樹脂松香﹑木質松香﹑塔羅油松香﹐酸值均在130或以上。

(7)改良型樹脂用松香對樹脂加以改良﹐改良后的樹脂并不從屬于松香類目下。

(8)松香助焊劑用有機溶劑將主要成份為松香的天然(精煉)松香制成溶液或膏狀物質。

(9)助焊劑殘渣焊接加熱后殘留在基板上的助焊劑。

(10)塌落錫膏在印刷后由于干燥或加熱而引起的形狀上的改變。

(11)粘著性錫膏與基板之間的粘著力。

(12)錫球加熱到焊接溫度后附著于基板表面的小球狀焊料。

(13)濺錫散落并粘附在焊接延伸區域以外的無規則的焊錫。

(14)不潤濕由于基材表面不潤濕﹐導致熔融焊錫無法覆蓋於基材的接觸面。

2.分類焊膏的分類應基于焊料的組分和等級﹑錫粉的形狀和大小﹑助焊劑的分類和品質﹐如表1所示。

注 1. E級焊膏用于品質要求極高的電子設備。

2. A級焊膏用于一般用途﹐例如電氣電子設備。

一. 目的为了使SMT的印刷效果满足工艺要求，确保回流炉后贴片PCBA的品质，制定此标准。

二. 范围本标准参照IPC规范所制定，适用于本公司内部SMT工厂对印刷效果的判定，包括红胶工艺与锡膏工艺。

三. 判定标准内容3.1 锡膏印刷判定标准3.1.1 Chip 1608,2125,3216锡膏印刷标准图 1 标准：1.锡膏无偏移。

2.锡膏量，厚度均匀，厚度8.31MILS。

3.锡膏成型佳，无崩塌断裂。

4.锡膏覆盖焊盘90%以上。

图 2 合格：1.钢网的开孔有缩孔但锡膏仍有85%覆盖焊盘。

2.锡量均匀。

3.锡膏厚度于规格要求内。

4.依此判定为合格。

图3 不合格:1.锡膏量不足。

2.两点锡膏量不均。

3.印刷偏移超過20%焊盘。

4.依此判定为不合格。

3.1.2 MINI(SOT)锡膏印刷标准图 4标准：1.锡膏无偏移。

2.锡膏完全覆盖焊盘。

3.三点锡膏量均匀，厚度8.31MILS4.依此为SOT零件锡膏印刷标准。

图5 合格:1.锡膏量均匀且成形佳。

2.厚度合乎规格8.5MILS。

3.85%以上锡膏覆盖。

4.偏移量少于15%焊盘。

5.依此应判定为允收。

图 6 不合格:1.锡膏85%以上未覆盖焊盘。

2.严重缺锡。

3.依此判定为不合格。

3.1.3 Diode,Melf,MelF,RECT陶磁电容锡膏印刷标准图 7标准：1.锡膏印刷成形佳。

2.锡膏无偏移。

3.厚度8.3MILS。

4.如此开孔可以使热气排除，以免造成气流使零件偏移。

5.依此应为标准要求。

热气宣泄道图8 合格：1.锡膏量足2.锡膏覆盖焊盘有85%以上。

3.锡膏成形佳。

4.依此应为合格。

图 9 不合格:1.20%以上锡膏未完全覆盖焊盘。

2.锡膏偏移量超过20%焊盘。

3.依此判定为不合格。

3.1.4 LEAD PITCH=1.25mm零件锡膏印刷标准图 10 标准：1.各锡膏几近完全覆盖各焊盘。

2.锡膏量均匀，厚度在8.5MILS。

3.锡膏成形佳，无缺锡、崩塌。

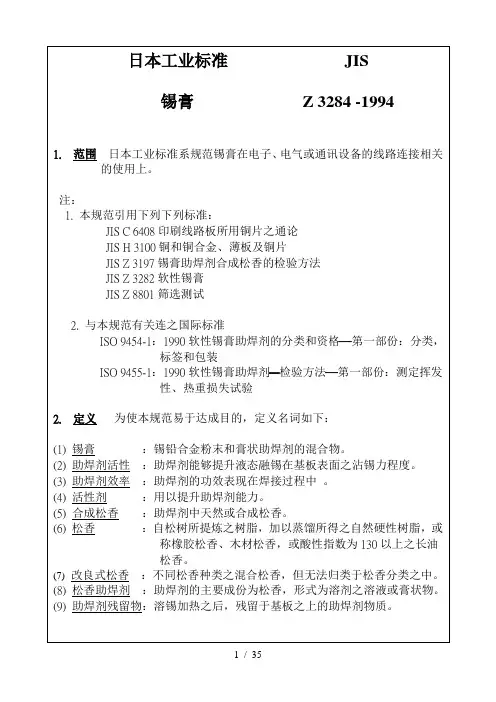

日本錫膏工業標準一『更新时间：2004-6-24 10:06:28 』『点击数：2452 收藏』『作者：佚名| 来源：网络』日本工業標準 JIS錫膏 Z 3284 -19941. 範圍日本工業標準係規範錫膏在電子、電氣或通訊設備的線路連接相關的使用上。

註：1. 本規範引用下列下列標準：JIS C 6408印刷線路板所用銅片之通論JIS H 3100銅和銅合金、薄板及銅片JIS Z 3197錫膏助焊劑合成松香的檢驗方法JIS Z 3282軟性錫膏JIS Z 8801篩選測試2. 與本規範有關連之國際標準ISO 9454-1：1990軟性錫膏助焊劑的分類和資格−第一部份：分類，標籤和包裝ISO 9455-1：1990軟性錫膏助焊劑−檢驗方法−第一部份：測定揮發性、熱重損失試驗2. 定義為使本規範易於達成目的，定義名詞如下：(1) 錫膏：錫鉛合金粉末和膏狀助焊劑的混合物。

(2) 助焊劑活性：助焊劑能夠提昇液態融錫在基板表面之沾錫力程度。
