微机保护测控装置是一种用于电力系统中的保护和控制设备，主要功能是监测电力系
统的工作状态并在发生故障时采取必要的保护措施，以确保电力系统的安全稳定运行。
以下是微机保护测控装置的一些详细讲解：
1. 功能：
- 电流保护：监测系统中的电流变化，当电流异常时及时切断电路，防止设备过载或
短路。
- 过电压保护：监测系统中的电压变化，当电压超过设定值时保护装置将采取措施，
如切断电路或引入补偿装置。
- 过流保护：监测系统中的电流变化，当电流超过额定值时及时切断电路，防止设备
过载或短路。
- 差动保护：通过比较系统中不同部分的电流或电压，实现对设备的差动保护，有效
应对设备内部故障。
2. 结构：
微机保护测控装置通常由微处理器、输入/输出接口、存储器、通信接口等组成。
微
处理器负责数据处理和逻辑控制，输入/输出接口用于连接外部设备和传感器，存储器
用于存储配置参数和历史数据，通信接口用于与其他装置进行数据交换。
3. 特点：
- 灵活性：微机保护测控装置可以根据需要进行编程和配置，适应不同的电力系统结
构和工作条件。
- 高精度：采用先进的数字信号处理技术，具有高精度和高灵敏度，能够准确判断电
力系统的工作状态。
- 远程通信：具备通信接口，支持与上位机或其他装置进行远程通信，实现远程监控
和操作。
- 自诊断：能够对自身状态进行监测和诊断，及时发现故障并进行报警或自动切换至
备用状态。
微机保护测控装置在电力系统中扮演着非常重要的角色，它能够有效保护设备和人员
的安全，同时也有助于提高电力系统的可靠性和稳定性。

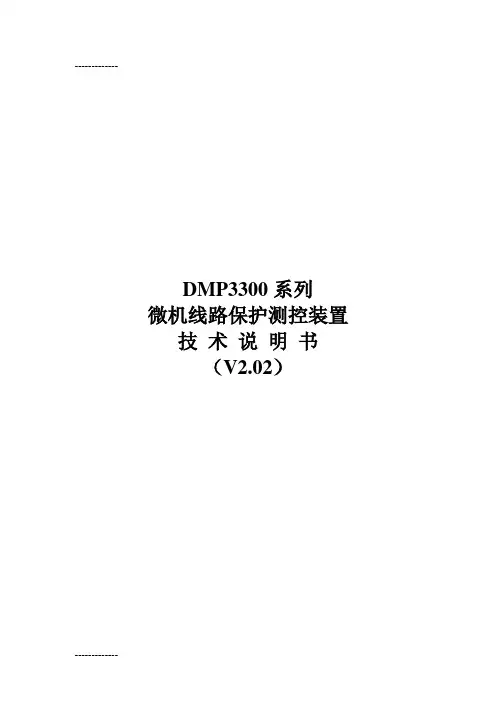

![[整理]DMP3300系列线路说明书.](https://img.taocdn.com/s1/m/9c584beab9d528ea81c77984.png)

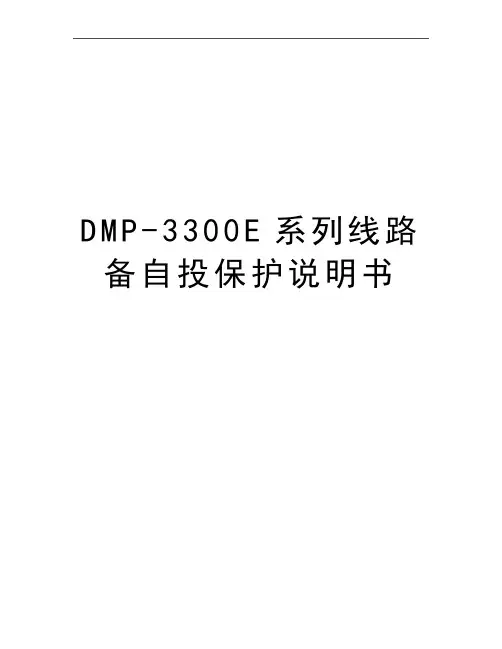

D M P-3300E系列线路备自投保护说明书精品好文档，推荐学习交流DMP-3300系列线路及备自投保护测控装置技术说明书（AC-G E V2.0）南京磐能电力科技股份有限公司2013年11月目录1 DMP-3311 AC-G E系列线路保护测控装置 (1)1.1 适用范围 (1)1.2 基本功能 (1)1.3 DMP-3311 AC-G E系列线路保护装置功能一览表 (1)1.4 技术参数 (4)1.5 装置的工作原理 (6)1.6 测控功能 (28)1.7 辅助功能 (31)1.8 装置定值整定及端子图 (32)1.9 整定说明 (43)2 DMP-3315 AC-G E分段保护测控装置 (48)2.1 适用范围 (48)2.2 基本功能 (48)2.3 DMP-3315 AC-G E分段保护装置功能一览表 (48)2.4 技术参数 (49)2.5 装置的工作原理 (51)2.6测控功能 (62)2.7 辅助功能 (65)2.8装置定值整定及端子图 (66)2.9 整定说明 (71)3 DMP-3316 AC-G E站用变压器保护测控装置 (75)3.1 适用范围 (75)3.2 基本功能 (75)3.3 DMP-3316 AC-G E站用变压器保护装置功能一览表 (75)3.4 技术参数 (77)3.5装置的工作原理 (78)3.6测控功能 (85)3.7 辅助功能 (88)3.8 装置定值整定及接线原理图、端子图 (89)3.8 整定说明 (92)4 DMP-3331系列电容器保护测控装置 (96)4.1 适用范围 (96)4.2 基本功能 (96)4.3 DMP-3331系列电容器保护装置功能一览表 (96)4.4 技术参数 (98)4.5 装置的工作原理 (100)4.7 辅助功能 (109)4.8 装置定值整定及端子图 (110)4.9 整定说明 (117)5 DMP-3315B AC-G E分段备自投装置 (121)5.1 适用范围 (121)5.2 基本功能 (121)5.3 DMP-3300系列分段备自投装置功能一览表 (121)5.4 技术参数 (123)5.5 装置工作原理 (124)5.6测控功能 (152)5.7 辅助功能 (155)5.8 装置定值整定及接线原理图、端子图 (156)5.9 整定说明 (163)6 DMP-3361 AC-G E备自投装置 (167)6.1 适用范围 (167)6.2 基本功能 (167)6.3 DMP-3300系列备自投装置功能一览表 (167)6.4 技术参数 (169)6.5 装置工作原理 (170)6.6 辅助功能 (195)6.7 装置定值整定及接线原理图、端子图 (196)6.8 整定说明 (200)6.9 使用说明 (204)7调试大纲 (205)7.1调试注意事项 (205)7.2装置通电前检查 (206)7.3绝缘检查 (206)7.4上电检查 (206)7.5采样精度检查 (206)7.6开关量输入检查 (206)7.7继电器接点校验 (207)8调试大纲 (207)8.1调试注意事项 (207)8.2装置通电前检查 (207)8.3绝缘检查 (207)8.4上电检查 (207)8.5采样精度检查 (208)8.6开关量输入检查 (208)8.8定值校验 (208)9 订货须知 (208)1 DMP-3311 AC-G E系列线路保护测控装置1.1 适用范围DMP-3311系列线路保护及测控包括DMP-3311A AC-G E、DMP-3311D AC-G E 等装置，适用于66kV及以下电压等级系统中线路、馈线、分段、旁路的保护测控。
.DMP3300系列微机变压器保护测控装置技术说明书（V2.02）南京磐能电力科技股份有限公司 2014年3月目录1 概述 (1)1.1 环境条件 (1)1.2 额定参数 (1)1.3 技术性能 (2)1.4 测量误差 (3)1.5 过载能力 (3)1.6 绝缘性能 (4)1.7 电磁兼容性能 (4)1.8 机械性能 (5)1.9装置结构 (5)1.10 用户安装调试说明 (8)1.11 使用说明 (11)1.12装置尺寸和安装开孔图 (16)1.13 产品功能简介 (16)1.14 订货须知 (19)2 DMP-332X变压器差动保护测控装置 (20)2.1 装置的基本配置 (20)2.2 保护逻辑原理 (21)2.3 定值清单及整定说明 (24)2.4装置背面端子图，原理接线图及背面端子说明 (30)3 DMP-332X-OL变压器差动保护测控装置 (39)3.1 装置的基本配置 (39)3.2 保护逻辑原理 (40)3.3 定值清单及整定说明 (44)3.4装置背面端子图，原理接线图及背面端子说明 (51)4 DMP-3323变压器后备保护测控装置 (60)4.1 装置的基本配置 (60)4.2 保护逻辑原理 (61)4.3 定值清单及整定说明 (71)4.4装置背面端子图，原理接线图及背面端子说明 (75)5 DMP-3324变压器后备保护测控装置 (80)5.1 装置的基本配置 (80)5.2 保护逻辑原理 (81)5.3 定值清单及整定说明 (91)5.4装置背面端子图，原理接线图及背面端子说明 (96)6 DMP-3325变压器后备保护测控装置 (101)6.1 装置的基本配置 (101)6.2 保护逻辑原理 (102)6.3 定值清单及整定说明 (111)6.4装置背面端子图，原理接线图及背面端子说明 (115)7 DMP3300系列断路器操作装置 (115)1 概述 (121)1.1 适用范围 (121)1.2 基本配置 (121)2 技术参数 (122)2.1 额定参数 (122)3装置的工作原理 (122)3.1 DMP3303-1断路器操作模件 (122)3.2 DMP3303-C非电量保护接点重动模件 (123)4装置接线原理图、端子图 (123)4.1 装置的安装开孔图 (123)5调试大纲 (128)5.1调试注意事项 (128)5.2装置通电前检查 (128)5.3绝缘检查 (128)5.4继电器接点校验 (128)5.5跳合闸电流保持试验 (129)6订货须知 (129)1 概述DMP-3300系列微机保护测控装置是南京磐能电力科技股份有限公司总结了在电力行业多年研制开发经验和工程技术积累，通过采用最新软硬件技术，推出的成熟产品。

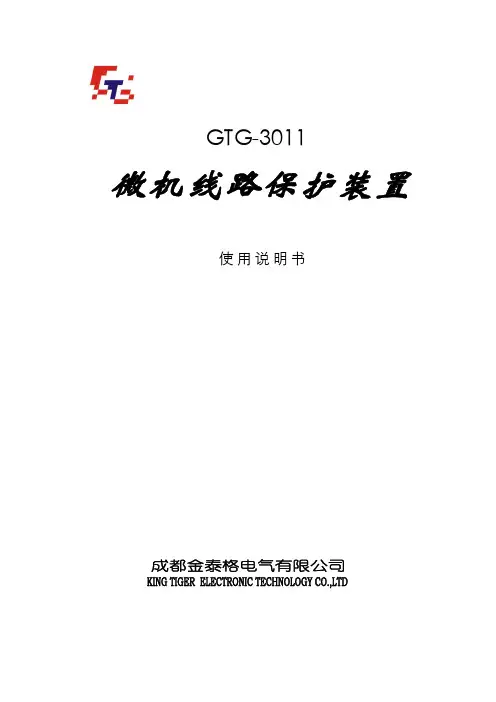

GTG-3011 使用说明书目录1装置简介 (30)2技术指标 (31)3装置结构 (33)4装置硬件 (33)5装置使用说明 (34)6保护原理 ........................................................................................... 错误!未定义书签。
7安装调试 ........................................................................................... 错误!未定义书签。
8运行维护 ........................................................................................... 错误!未定义书签。
9贮存保修 ........................................................................................... 错误!未定义书签。
10供应成套性.................................................................................... 错误!未定义书签。
11订货须知........................................................................................ 错误!未定义书签。
12附录............................................................................................... 错误!未定义书签。
注：本资料版权为成都金泰格电气有限公司所有，受版权法的保护，使用仅限于成都金泰格电气有限公司的用户，未经本公司书面许可，不得以任何形式和方式提供给第三者，同时本公司保留对资料的修改和解释权。
一、简介1.概述DMP300型微机变压器差动保护测控装置，适用于110KV及以下电压等级的三圈变或两圈变，具有开入采集、脉冲电度量采集、遥控输出、通讯功能。
其中DMP321适用于三圈变，DMP322适用于两圈变。
保护功能：a）差电流速断保护b）二次谐波制动的比率差动保护c）CT断线识别和闭锁功能d）过负荷告警e）过载启动风冷f）过载闭锁有载调压遥信量采集：a）本体轻、重瓦斯信号有载轻、重瓦斯信号压力释放信号变压器超温告警b）主变一侧开关的弹簧未储能、压力异常闭锁、报警c）从主变一侧开关操作箱中采集开关跳、合位，手跳、手合开关量脉冲电量：一路有功脉冲电度、一路无功脉冲电度遥控：遥控主变一侧开关2.特点：1）差动保护中各侧电流平衡补偿由软件完成，中低压侧电流不平衡系数均以高压侧为基准。
变压器各侧CT二次电流相位也由软件自动校正，即变压器各侧CT二次回路可接成丫型（也可选择常规接线），这样简化了CT二次接线，增加了可靠性。
1)变压器保护的差动保护与后备保护完全独立，各侧后备也完全独立，独立的工作电源、CPU实现真正意义上的主、后备保护，极大地提高了主变保护的可靠性。
2)通过菜单可直接查看主变各侧电流值的大小、相位关系，差电流大小，方便用户调试与主变投运。
3)选用高性能、高可靠性的80C196单片机，高度集成的PSD可编程外围芯片；宽温军用、工业级芯片；高精度阻容元件；进口密封继电器。
4)抗干扰、抗震动的结构设计全封闭金属单元机箱，箱内插板间加装隔离金属屏蔽板；高可靠性的进口接插件，加装固定挡条。
5)独到的多重抗干扰设计单元装置采取了隔离、软硬件滤波、看门狗电路、智能诊断各种开放闭锁控制，ALL IN ONE的主板电路设计原则，新型结构设计等多种抗干扰措施，取得了良好的效果。
6)体积小、模块化，既可安装于开关柜，构成分散式系统，又可集中组屏。
7)大屏幕液晶汉字显示运行参数、菜单，具有极好的人机界面，操作简单、直观、易学、易用。
dmp3300系列变压器保护测控装置说明书..DMP3300系列微机变压器保护测控装置技术说明书（V2.02）南京磐能电力科技股份有限公司 2014年3月目录1 概述 (1)1.1 环境条件 (1)1.2 额定参数 (1)1.3 技术性能 (2)1.4 测量误差 (3)1.5 过载能力 (3)1.6 绝缘性能 (3)1.7 电磁兼容性能 (3)1.8 机械性能 (5)1.9装置结构 (5)1.10 用户安装调试说明 (8)1.11 使用说明 (11)1.12装置尺寸和安装开孔图 (16)1.13 产品功能简介 (17)1.14 订货须知 (20)2 DMP-332X变压器差动保护测控装置 (20)2.1 装置的基本配置 (20)2.2 保护逻辑原理 (21)2.3 定值清单及整定说明 (25)2.4装置背面端子图，原理接线图及背面端子说明 (31)3 DMP-332X-OL变压器差动保护测控装置 (41)3.1 装置的基本配置 (41)3.2 保护逻辑原理 (42)3.3 定值清单及整定说明 (46)3.4装置背面端子图，原理接线图及背面端子说明 (55).4 DMP-3323变压器后备保护测控装置 (65)4.1 装置的基本配置 (65)4.2 保护逻辑原理 (66)4.3 定值清单及整定说明 (76)4.4装置背面端子图，原理接线图及背面端子说明 (81)5 DMP-3324变压器后备保护测控装置 (87)5.1 装置的基本配置 (87)5.2 保护逻辑原理 (88)5.3 定值清单及整定说明 (99)5.4装置背面端子图，原理接线图及背面端子说明 (106)6 DMP-3325变压器后备保护测控装置 (111)6.1 装置的基本配置 (111)6.2 保护逻辑原理 (112)6.3 定值清单及整定说明 (121)6.4装置背面端子图，原理接线图及背面端子说明 (126)7 DMP3300系列断路器操作装置 (126)1 概述 (121)1.1 适用范围 (121)1.2 基本配置 (121)2 技术参数 (122)2.1 额定参数 (122)3装置的工作原理 (123)3.1 DMP3303-1断路器操作模件 (123)3.2 DMP3303-C非电量保护接点重动模件 (123)4装置接线原理图、端子图 (123)4.1 装置的安装开孔图 (123).5调试大纲 (129)5.1调试注意事项 (129)5.2装置通电前检查 (129)5.3绝缘检查 (129)5.4继电器接点校验 (129)5.5跳合闸电流保持试验 (130)6订货须知 (130).1 概述DMP-3300系列微机保护测控装置是南京磐能电力科技股份有限公司总结了在电力行业多年研制开发经验和工程技术积累，通过采用最新软硬件技术，推出的成熟产品。
1 适用范围
DMP311微机线路保护装置主要适用于35KV及以下电压等级的线路保护，可集中组屏，也可分散于开关柜。
2 主要功能
2.1保护功能
①三相（或两相）式三段电流保护（速断、限时电流速断、过流），（带后加速、低压闭锁、方向保护）
②三相一次重合闸(不对应启动、保护启动、检无压)
③低频减载(带欠流闭锁，滑差闭锁)
④零序方向保护
⑤低压减载（带加速功能）
⑥过负荷告警
⑦PT、CT断线、线路PT断线报警
以上各种保护均有软件开关，可分别投入和退出。
2.2远动功能
①遥测：Ia、Ib、Ic、P、Q、COSФ、Ula
②遥信：一个断路器（双位置遥信），六个状态遥信，
弹簧未储能，压力异常报警，压力异常闭锁
③遥脉：本线路有功，无功电度（与两个遥信复用，可选）
④遥控：本线路遥跳、遥合
2.3录波功能
装置具有故障录波功能，记忆最新8套故障波形，记录故障前10个周波，故障后10个周波，返回前10个周波，返回后5个周波，可在装置上查看、显示故障波形，进行故障分析，也可上传当地监控或调度。
3 技术指标
3.1额定数据
交流电流5A、1A
交流电压100V
交流频率50HZ
直流电压220V、110V
3.2功率消耗
交流电流回路IN=5A 每相不大于0.5V A
交流电压回路U=UN 每相不大于0.2V A
直流电源回路正常工作不大于8W
保护动作不大于10W
3.3过载能力
交流电流回路2倍额定电流连续工作
10倍额定电流允许10S
40倍额定电流允许1S
交流电压回路 1.2倍额定电压连续工作
直流电源回路80%—110%额定电压连续工作
3.4测量误差
测量电流电压不大于±0.3%
有(无)功功率不大于±0.5%
保护电流不大于±3%
3.5温度影响
正常工作温度：-10℃～55℃
极限工作温度：-25℃～75℃
装置在-10℃～55℃温度下动作值因温度变化而引起的变差不大于±1%。
3.6安全与电磁兼容
①脉冲干扰试验
能承受频率为1MHZ及100KHZ电压幅值共模2500V，差模1000V的衰减震荡波脉冲干扰试验.
②静电放电抗扰度测试
能承受IEC61000-4-2标准Ⅳ级、试验电压8KV的静电接触放电试验。
③射频电磁场辐射抗扰度测试
能承受IEC61000-4-3标准Ⅲ级、干扰场强10V/M的幅射电磁场干扰试验。
④电快速瞬变脉冲群抗扰度测试
能承受IEC61000-4-4标准Ⅳ级的快速瞬变干扰试验。
⑤浪涌(冲击) 抗扰度试验
能承受IEC61000-4-5标准Ⅳ级、开路试验电压4KV的浪涌干扰试验。
⑥供电系统及所连设备谐波、谐间波的干扰试验
能满足IEC61000-4-7标准B级、电流和电压的最大允许误差不大于测量值的5％。
⑦电源电压暂降、短时中断和电压变化的抗扰度试验
能承受IEC61000-4-11标准70％UT等级的电压暂降、短时中断干扰试验。
⑧振荡波抗扰度试验
能承受IEC61000-4-12标准Ⅳ级阻尼振荡波干扰试验，以及电压幅值共模4KV、差模2KV的Ⅳ级振铃波干扰试验。
⑨工频磁场抗干扰度
能承受IEC61000-4-8标准Ⅳ级持续工频磁场干扰试验。
⑩阻尼振荡磁场抗干扰度
能承受IEC61000-4-10标准Ⅳ级阻尼振荡磁场干扰试验。
3.7绝缘耐压
交流输入对地：大于100兆欧
直流输入对地：大于100兆欧
信号及输出触点对地：大于100兆欧
Iset：欠流整定值
Uset2：恢复电压值，Ubs：低压闭锁值
5 整定说明5.1整定清单
5.2整定说明
三段式电流保护整定以及其他常规保护不做说明。
特殊保护说明如下。
1）零序功率方向保护（小电流接地选线）
零序电压，零序电流同名端接入装置
零序电流由专用套管零序CT形成或由三相测量电流接成零序电流过滤形成接入本装置。
变电站总电容电流的大小与变电站线路的结构有关。
发生单相接地故障时，故障总电流最好有实测值，如果实测有困难，可根据下列参数来计算电缆及架空线故障总电流。
10KV电缆线路：
S = 10 mm20.46A/Km
S = 25 mm20.62A/Km
S = 50 mm20.77A/Km
S = 120 mm2 1.1A/Km
10KV架空线路0.025A/Km
在小电流接地选线时，各线路整定值为本线路电容电流的2倍，总电流大于各线整定值越多越能可靠选出故障相；出线小于三条线矫正时，可能不能正确选出故障相；若总电流小于各线整定值，此保护暂时不能有效工作，所以要实测各相电容电流值。
2）低压减载
低压减载的起动必须具备以下条件：
①低压减载投入；
②电压滑差（du/dt）不大于低压减载滑差闭锁定值，一般不能大于0.9Un/S；
③运行电压小于低压起动值（一般0.9Un）；
④运行电压不小于低压闭锁值。
在输入电压满足以下条件之一时，低压减载被闭锁。
①低电压闭锁：软件低压闭锁值Ubs由用户通过定值设定。
②电压下降速率过快，其速率du/dt>(du/dt)s1时。
此时视为系统短路。
当系统短路切除后，电压回升到U>Uset2时，且变化率du/dt>(du/dt)s3时，装置重新开放低压减载。
(du/dt)s1：低压滑差闭锁值，
(du/dt)s2：低压加速滑差值，
(du/dt)s3：电压恢复滑差闭锁值。
低压减载装置所有推荐定值清单如下：(I线II线同理)
低压起动值Uqs：80%Un
低压滑差闭锁值(du/dt)s1：80%Un/s
低压加速滑差闭锁值(du/dt)s2：20%Un/s
电压恢复滑差值(du/dt)s3：70%Un/s
故障切除后电压恢复后判据Uset2：75%Un
母线电压消失判据Ubs：20%Un
低压减载动作时间Tvs1：用户根据系统情况整定
低压减载加速动作时间Tvs2：一般按提前一到两轮整定
3）PT断线告警
PT断线检无压的电压定值，一般设定为30V
CT检有流定值，推荐整定为0.1A
4）CT断线告警
CT断线检有流的电流定值，一般设定为0.3A
6 厂家设置
该菜单下的内容由厂家出厂前根据用户技术协议已设置好，用户无需再设置，其内容如下：
1）测量精度调节；
2）弹簧未储能常开常闭接点设置；
3）脉冲电度投入退出设置，投入后D10、D11为脉冲电度输入；
4）机卡保护投退
5）额定电流设置，投入额定电流为5A，退出为1A。
6）保护二相CT投退，投入为二相，退出为三相。
7）测量二相CT投退，投入为二相，退出为三相。
DMP311微机线路保护测控装置
第11 页
DMP—300
变电站综合自动化系统DMP311微机线路保护测控装置技术使用说明书
编写刘乾罗慧
审核孔庆胜
批准庞吉耀
版本号V2.0
南京力导保护控制系统有限公司
2003年10月
目录
1 适用范围 (1)
2 主要功能 (1)
2.1保护功能 (1)
2.2远动功能 (1)
2.3录波功能 (1)
3 技术指标 (1)
3.1额定数据 (1)
3.2功率消耗 (2)
3.3过载能力 (2)
3.4测量误差 (2)
3.5温度影响 (2)
3.6安全与电磁兼容 (2)
3.7绝缘耐压 (3)
4 保护逻辑原理 (3)
4.1速断保护 (3)
4.2限时速断保护 (4)
4.3定时限过流保护 (4)
4.4方向元件 (4)
4.5三相一次重合闸 (5)
4.6后加速 (5)
4.7过负荷告警 (5)
4.8低频减载 (6)
4.9低压减载 (6)
4.10零序功率方向保护（小电流接地选线用） (7)
4.11 CT断线告警 (7)
4.12 PT断线告警 (7)
5 整定说明 (8)
5.1整定清单 (8)
5.2整定说明 (9)
6 厂家设置 (10)
附图1. DMP311微机线路保护装置背板端子图 (11)
附图2. DMP311微机线路保护装置原理图 (12)。
