国电南自Q/GDNZ.JB012-2011PSL 621U系列线路保护装置（智能站）说明书国电南京自动化股份有限公司GUODIAN NANJING AUTOMATION CO.，LTDPSL 621U系列线路保护装置（智能站）说明书V 1.10I国电南京自动化股份有限公司安全声明为保证安全、正确、高效地使用装置，请务必阅读以下重要信息：1. 装置的安装调试应由专业人员进行；2. 装置上电使用前请仔细阅读说明书。
应遵照国家和电力行业相关规程，并参照说明书对装置进行操作、调整和测试。
如有随机材料，相关部分以资料为准；3. 装置上电前，应明确连线与正确示图相一致；4. 装置应该可靠接地；5. 装置施加的额定操作电压应该与铭牌上标记的一致；6. 严禁无防护措施触摸电子器件，严禁带电插拔模件；7. 接触装置端子，要防止电触击；8. 如要拆装装置，必须保证断开所有地外部端子连接，或者切除所有输入激励量。
否则，触及装置内部的带电部分，将可能造成人身伤害；9. 对装置进行测试时，应使用可靠的测试仪；10. 装置的运行参数和保护定值同样重要，应准确设定才能保证装置功能的正常运行；11. 改变当前保护定值组将不可避免地要改变装置的运行状况，在改变前应谨慎，并按规程作校验；12. 装置操作密码为：99。
版本声明●本说明书包含技术内容介绍、使用说明和现场验收说明。
●本说明书适用于PSL 621U线路保护测控装置V1.20I及以上版本的保护软件。
产品说明书版本修改记录表* 技术支持: 电话（025）51183082传真（025）51183077* 本说明书可能会被修改，请注意核对实际产品与说明书是否相符* 2011年9月第1版第1次印刷目录1 概述 (1)1.1 适用范围 (1)1.2 装置型号及其功能配置 (1)1.3 性能特点 (2)2 技术性能及指标 (3)2.1 额定电气参数 (3)2.2 主要技术性能及指标 (3)2.3 绝缘和耐湿热性能 (5)2.4 电磁兼容性能 (5)2.5 机械性能 (6)2.6 环境大气条件 (6)3 保护原理说明 (7)3.1 保护启动和整组复归 (7)3.2 纵差保护 (8)3.3 距离保护 (13)3.4 纵联距离和纵联零序保护 (15)3.5 选相元件 (22)3.6 振荡闭锁开放元件 (22)3.7 零序保护 (23)3.8 合闸于故障线路保护 (23)3.9 重合闸 (23)3.10 低频减载和低压减载 (25)3.11 相过流保护 (26)3.12 邻线允许加速 (27)3.13 不对称加速 (27)3.14 正常运行程序 (28)3.15 光纤通道及通信接口说明 (29)3.16 信息记录分析及与变电站自动化系统配合 (30)4 测控功能 (32)4.1 交流采集计算 (32)4.2 遥信开入采集 (34)4.3 遥控开出 (34)4.4 同期功能 (34)4.5 联闭锁功能 (34)5 硬件结构说明 (35)5.1 PSL 620U系列装置面板端子和安装结构 (36)5.2 整体结构说明 (38)5.3 PSL 621U装置硬件说明 (40)6 保护整定值说明 (48)6.1 PSL 621U-I保护装置整定值说明 (48)6.2 PSL 621UD-I保护装置整定值说明 (53)6.3 PSL 621UN-I保护装置整定值说明 (55)6.4 PSL 621UT-I保护装置整定值说明 (57)6.5 测控定值 (59)7 使用说明 (64)7.1 指示灯说明 (64)7.2 人机界面总体结构 (64)7.3 人机界面使用说明 (65)8 现场测试验收 (70)8.1 维护须知 (70)8.2 测试验收项目 (70)9 装置信息表 (76)9.1保护事件信息一览表 (76)9.2 测控输入输出列表信息 (78)10 订货须知 (82)1 概述1.1 适用范围PSL 621U线路保护装置（智能站）适用于110kV中性点直接接地系统输电线路，集成了主、后备保护及重合闸功能，可用作智能化变电站110kV及以下电压等级输电线路的主、后备保护。
![PSL+603U系列线路保护技术说明书_1[1].20](https://img.taocdn.com/s1/m/d164398a84868762caaed525.png)
国 电 南 自Q/GDNZ.JB051-2007标准备案号：708-2007PSL 641U线路保护测控装置技术说明书国电南京自动化股份有限公司GUODIAN NANJING AUTOMATION CO.，LTDPSL 641U线路保护测控装置技术说明书编写审核批准V 1.10国电南京自动化股份有限公司2009年04月版本声明本说明书适用于PSL 641U线路保护测控装置V1.10版本。
a)软件PSL 641U V1.10b)硬件PSL 641U线路保护测控装置硬件模件版本修改记录表序号 模件名称 初始版本（2006-02） 第一次修改版本（2008-08）第二次修改版本1 交流模件 PSL 640U-AC.A-A-11(12)2 CPU模件 E03-CPU.A-A E03-CPU.B-A3 面板模件 E03-PNL.A-A4 DIO模件 PSL 640U-DIO.A-A5 TRIP模件 PSL 640U-TRIP.A-A PSL 640U-TRIP.A-B6 电源模件 EDP 03-PWR.A-A7 母板模件 E03-MB.A-A89PSL 641U线路保护测控装置产品说明书版本修改记录表1098765432 V1.10 改进版本 PSL 641UV1.10 2009.041 V1.00 初始版本 PSL 641UV1.00 2007.04序号说明书版本号修改摘要软件版本号修改日期* 技术支持 电话：（025）83537263传真：（025）83537200* 本说明书可能会被修改，请注意核对实际产品与说明书的版本是否相符* 2007年4月 第2版 第1次印刷* 国电南自技术部监制目 录1概述 (1)1.1保护功能配置 (1)1.2测量和控制 (1)2技术参数 (2)2.1保护元件精确工作范围 (2)2.2保护元件定值误差 (2)2.3保护整组动作时间 (2)2.4通信接口 (2)3保护功能及原理 (3)3.1相间过电流保护 (3)3.1.1相间方向元件 (3)3.1.2低电压闭锁元件 (3)3.1.3负序过电压闭锁元件 (3)3.2相间电流反时限元件 (3)3.3零序过电流 (4)3.3.1零序方向元件 (4)3.3.2零序反时限元件 (4)3.3.3零序电流告警元件 (4)3.4合闸加速 (4)3.5三相重合闸 (4)3.5.1充电条件 (5)3.5.2启动方式 (5)3.5.3重合闸方式 (5)3.5.4闭锁条件 (5)3.5.5二次重合闸 (5)3.6手动同期合闸 (5)3.7低频减载 (6)3.8低压减载 (6)3.9过负荷 (6)3.10小电流接地选线 (7)3.11TV断线 (7)3.11.1母线TV断线 (7)3.11.2线路抽取电压断线 (7)4端子说明 (8)4.1总端子图 (8)4.2交流模件端子X1定义 (8)4.3CPU模件端子X2定义 (9)4.4DI0模件端子X3定义 (10)4.5DI0模件端子X4定义 (10)4.6TRIP模件端子X5定义 (11)4.7TRIP模件端子X6定义（请注意装置使用的TRIP板型号） (11)5定值整定说明 (13)5.1保护定值清单及说明 (13)5.2运行参数清单及说明 (15)5.3软压板清单及说明 (16)6装置信息代码表 (17)6.1事件信息表 (17)6.2告警信息表 (17)6.3软压板信息表 (19)6.4遥信量信息表 (19)6.5遥测信息表 (20)6.6遥控量信息表 (20)7装置二次接线示意图 (22)1概述PSL 641U线路保护测控装置以电流电压保护为基本配置，同时集成了各种测量和控制功能，适用于66kV及以下电压等级的配电线路。
国电南自Q/GDNZ.JB051-2011PSL641U线路保护测控装置技术说明书国电南京自动化股份有限公司GUODIAN NANJING AUTOMATION CO.，LTDPSL641U线路保护测控装置技术说明书编写审核批准V1.22国电南京自动化股份有限公司2011年3月版本声明本说明书适用于PSL641U线路保护测控装置V1.22版本。
a)软件PSL641U V1.22b)硬件PSL641U线路保护测控装置硬件模件版本修改记录表序号模件名称初始版本（2006-02）第一次修改版本（2008-08）第二次修改版本1交流模件PSL640U-AC.A-A-11(12)2CPU模件E03-CPU.A-A E03-CPU.B-A3面板模件E03-PNL.A-A4DIO模件PSL640U-DIO.A-A5TRIP模件PSL640U-TRIP.A-A PSL640U-TRIP.A-B6电源模件EDP03-PWR.A-A7母板模件E03-MB.A-A E03-MB.A-B89PSL641U线路保护测控装置产品说明书版本修改记录表109876543V1.22平台版本升级PSL641UV1.222011.32V1.10改进版本PSL641UV1.102009.041V1.00初始版本PSL641UV1.002007.04序号说明书版本号修改摘要软件版本号修改日期*技术支持电话：（025）51183073传真：（025）51183077*本说明书可能会被修改，请注意核对实际产品与说明书的版本是否相符*2007年4月第2版第1次印刷*国电南自技术部监制目录1概述 (1)1.1保护功能配置 (1)1.2测量和控制 (1)2技术参数 (2)2.1保护元件精确工作范围 (2)2.2保护元件定值误差 (2)2.3保护整组动作时间 (2)2.4通信接口 (2)3保护功能及原理 (3)3.1相间过电流保护 (3)3.1.1相间方向元件 (3)3.1.2低电压闭锁元件 (3)3.1.3负序过电压闭锁元件 (3)3.2相间电流反时限元件 (3)3.3零序过电流 (4)3.3.1零序方向元件 (4)3.3.2零序反时限元件 (4)3.3.3零序电流告警元件 (4)3.4合闸加速 (4)3.5三相重合闸 (4)3.5.1充电条件 (5)3.5.2启动方式 (5)3.5.3重合闸方式 (5)3.5.4闭锁条件 (5)3.5.5二次重合闸 (5)3.6手动同期合闸 (5)3.7低频减载 (6)3.8低压减载 (6)3.9过负荷 (6)3.10小电流接地选线 (7)3.11TV断线 (7)3.11.1母线TV断线 (7)3.11.2线路抽取电压断线 (7)4端子说明 (8)4.1总端子图 (8)4.2交流模件端子X1定义 (8)4.3CPU模件端子X2定义 (9)4.4DI0模件端子X3定义 (10)4.5DI0模件端子X4定义 (10)4.6TRIP模件端子X5定义 (11)4.7TRIP模件端子X6定义（请注意装置使用的TRIP板型号） (11)5定值整定说明 (13)5.1保护定值清单及说明 (13)5.2运行参数清单及说明 (15)5.3软压板清单及说明 (16)6装置信息代码表 (17)6.1事件信息表 (17)6.2告警信息表 (17)6.3软压板信息表 (18)6.4遥信量信息表 (18)6.5遥测信息表 (19)6.6遥控量信息表 (20)7装置二次接线示意图 (21)11概述PSL 641U 线路保护测控装置以电流电压保护为基本配置，同时集成了各种测量和控制功能，适用于66kV 及以下电压等级的配电线路。
国电南自Q/GDNZ.JB051-2011 PS 640U系列保护测控装置（智能站）使用说明书国电南京自动化股份有限公司GUODIAN NANJING AUTOMATION CO.，LTDPS 640U系列保护测控装置（智能站）使用说明书编写审核批准V1.22I国电南京自动化股份有限公司2011年06月安全声明1.说明安全声明与相关的装置文件构成了安全操作、调试与测试的完整信息。
在对装置作任何操作之前，使用人员必须熟悉本安全声明的内容和装置铭牌的额定参数。
2.健康和安全装置的正常和安全运行，依赖于恰当的运输、搬运和正确的贮存、安装和调试，以及细心的操作、维护和维修。
因此，只有合格人员才可操作或在装置上工作。
合格人员是指：——熟悉装置的安装、调试和运行，以及所接入的系统的人员；——能够按照认可的安全工程惯例执行操作，并经授权可对装置进行带电、掉电、隔离、接地和挂牌操作的人员；——经过安全设备使用培训的人员；——经过急救培训的人员。
装置的安装、调试和运行由装置文件提供了说明。
但手册不能涵盖所有想得到的情况或所有的细节。
在出现问题或特殊情况时，未经正确授权不得采取行动。
3.设备的安装、调试和维护小心！a)在运输装置的模件时，应使用经过验证的防静电袋。
在对模件进行操作或处理时，应使用导电腕环套与保护地相连，并在适当的防静电表面操作。
静电放电（ESD）可能会引起模件损坏；b)不得将装置与带电导线相连，这可能会使装置内部电路受到损坏；c)在安装调试装置过程中，如果碰触装置或其连线要小心，以免受到电击。
版本声明a)本使用说明书适用于以下型号装置：—PS 640U系列保护测控装置（智能站）b)本使用说明书适用于以上各装置的标准版本及工程更改版本，除非存在以下情况：—附加更改说明；—使用说明书更新，版本升级。
* 技术支持电话：（025）51183073传真：（025）51183077*本说明书可能会被修改，请注意核对实际产品与说明书的版本是否相符* 2007年03月第1版第1次印刷* 国电南自技术部监制目录安全声明版本声明1 概述 (1)1.1 主要型号及功能 (1)1.2 技术参数 (1)1.3 模件说明 (4)1.4 测控及其他功能 (6)1.5 信息记录和分析 (7)1.6 安装与接线 (8)1.7 屏柜开孔图 (12)1.8 面板布置 (13)1.9 背板布置 (14)1.10 操作回路示意图 (16)1.11 订货须知 (17)2菜单说明 (18)2.1菜单结构 (18)2.2菜单操作 (19)567891011121314。
1．概述本装置主要运用于保护3KV~35KV等级并联静止补偿电容器（组）的高压开关柜, 它集测量、保护、控制、报警、通信和汉化显示等功能于一体，既可以单台独立运行，也可以联接成网，实现电网综合自动化。
此装置运用了目前国际上先进的16位单片机80C196及集成电路技术，采用高精度传感器及特殊的抗干扰技术等一系列措施，加上精心的软件设计，从而使此装置无论在其功能上、还是在其电磁兼容性方面都具有很高的技术水准。
2．产品适用正常工作环境：3．主要技术指标3．1额定参数:3．2输出接点:3．3电磁兼容:3．4 其他：3．5 运输重量：6.5 kg3．6 包装尺寸：H×B×L = 300×250×250（mm）4．安装及使用4．1 本装置端子定义图见下表4．2 保护原理：详见《MMP—I系列智能保护装置及CK2000变电站综合保护系统》4．3 使用说明和整定方法本装置的人机对话工具由面板上的液晶显示器、状态显示灯、键盘组成，状态显示灯监视装置运行情况，用键盘和拨动开关对装置进行操作，通过良好的液晶汉字显示系统提供准确地信息。
4．3．1 状态指示灯3．2 键盘和拨动开关“设定”——当装置需进行参数设定时，请将此拨盘拨到“ON”位。
4．3．3 液晶显示器此系列装置的显示为大屏幕液晶显示器，它以汉字、字母及图形形式，将与回路有关的电气参数、开关状态都显示出来。
并可将故障出现的时间、类型和故障值；检测出的开关柜出现信号回路断线、控制回路断线等情况的报警类型显示出来。
4．3．4“设定”屏说明和整定方法4．3．4．1 打开面板,将“设定”的开关打到“ON”位置，使系统处于编程状态。
(当定参数时对其出口进行封锁)。
4．3．4．2在“主屏”通过“ ”、“ ”键的循环操作使反白框定在“设定”菜单上，按“ENT”键进入“设定”屏。
4．3．4．3 “设定”屏内有“速断”、“限时”、“过流”、“加速”、“零序”、“过压”、“欠压”七个子屏，通过“ ”、“ ”键的循环操作可选择各子屏和选定需要修改项。

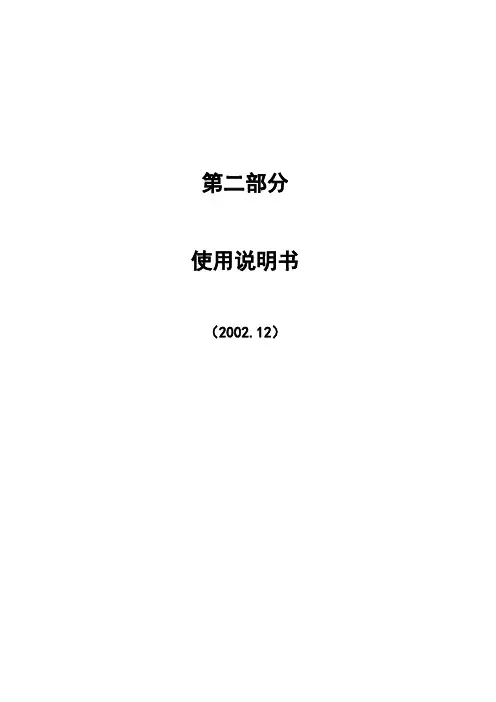

第二部分使用说明书（2002.12）目次注意事项……………………………………………………………………………………………1 装置介绍 (1)1.1 面板布置 (1)1.2 键盘简介 (2)1.3 信号灯简介 (3)1.4 串行接口 (4)1.5 操作区简介 (4)1.6 出厂铭牌 (5)1.7 背板及端子简介 (6)2 菜单操作 (14)2.1 功能简介 (14)2.2 操作说明 (14)3 用户调试大纲 (33)3.1 装置通电前检查 (33)3.2 绝缘检查 (33)3.3 上电检查 (33)3.4 采样精度检查 (33)3.5 接点输出校验 (33)3.6 定值校验 (34)3.7 跳合闸电流保持试验 (34)3.8 相序检查 (34)3.9 校准时钟 (34)4 事件信息一览表 (35)4.1 PSL 646系列保护事件信息一览表 (35)4.2 PSL 646系列保护告警事件信息一览表（告警、呼唤为相同的灯光信号） (35)4.3 PSL 646保护压板信息一览表 (36)4.4 PSL 646保护遥测量信息一览表 (36)4.5 PSL 646保护遥信量信息一览表 (37)5 附图 (38)·注意事项·注意事项为防止电源损坏，保护各功能插件，请不要带电插拔各模块。
对保护进行测试时，请使用可靠的测试仪，进行测试，推荐使用OMCRON 56综合测试仪。
如遇装置异常，请与我公司联系。
操作密码：99请注意保密。
以免由于密码泄露，造成误操作。
1 装置介绍1.1.面板布置PS 640系列保护装置键盘示意图PS系列装置 PC机1.5.操作区简介1.7.背板及端子简介1.7.1端子布置图1.7.2 交流输入端子说明注意：1）I0、I0’为小电阻接地系统零序电流输入端，电流输入范围为100mA~20A ，故不宜采用Ia ，Ib ，Ic 求和的方式产生I0；I0c 为小电流接地系统方式时接地选线用零序电流输入端。
国 电 南 自Q/GDNZ.JB051-2011PSL 646U线路保护测控装置技术说明书国电南京自动化股份有限公司GUODIAN NANJING AUTOMATION CO.，LTDPSL 646U线路保护测控装置技术说明书编写审核批准V 1.22国电南京自动化股份有限公司2011年3月版本声明本说明书适用于PSL 646U线路保护测控装置V1.22版本。
a)软件PSL 646U V1.22b)硬件PSL 646U线路保护测控装置硬件模件版本修改记录表序号 模件名称 初始版本（2009-04） 第一次修改版本（2008-08）第二次修改版本1 交流模件 PSL 640U-AC.A-A-11(12)2 CPU模件 E03-CPU.B-A3 面板模件 E03-PNL.A-A4 DIO模件 PSL 640U-DIO.E-A5 TRIP模件 PSL 640U-TRIP.A-B6 电源模件 EDP 03-PWR.A-A7 母板模件 E03-MB.A-B89PSL 646U线路保护测控装置产品说明书版本修改记录表109876543 V1.22 平台版本升级 PSL 646UV1.22 2011.32 V1.20 改进版本 PSL 646UV1.20 2010.051 V1.00 初始版本 PSL 646UV1.00 2007.04序号说明书版本号修改摘要软件版本号修改日期* 技术支持 电话：（025）51183073传真：（025）51183077* 本说明书可能会被修改，请注意核对实际产品与说明书的版本是否相符* 2010年5月 第2版 第1次印刷* 国电南自技术部监制目 录1 概述 (4)1.1保护功能配置 (4)1.2测量和控制 (4)2 技术参数 (5)2.1保护元件精确工作范围 (5)2.2保护元件定值误差 (5)2.3保护整组动作时间 (5)2.4通信接口 (5)2.5光纵接口规范 (5)3 保护功能及原理 (6)3.1光纤电流差动保护原理 (6)3.2相间过电流保护 (6)3.2.1 相间方向元件 (6)3.2.2 低电压闭锁元件 (6)3.2.3 负序过电压闭锁元件 (7)3.3相间电流反时限元件 (7)3.4零序过电流 (7)3.4.1 零序方向元件 (8)3.4.2 零序反时限元件 (8)3.4.3 零序电流告警元件 (8)3.5合闸加速 (8)3.6三相重合闸 (8)3.6.1 充电条件 (8)3.6.2 启动方式 (8)3.6.3 重合闸方式 (8)3.6.4 闭锁条件 (9)3.6.5 二次重合闸 (9)3.7手动同期合闸 (9)3.8低频减载 (9)3.9低压减载 (10)3.10过负荷 (10)3.11小电流接地选线 (10)3.12TV和TA断线 (10)3.12.1 母线TV断线 (10)3.12.2 线路抽取电压断线 (11)3.12.3 TA断线判别 (11)3.12.4 差流越限告警 (11)4 端子说明 (12)4.1总端子图 (12)4.2交流模件端子X1定义 (12)4.3CPU模件端子X2定义 (13)4.4DI0模件端子X3定义 (14)4.5TRIP模件端子X5定义 (14)4.6TRIP模件端子X6定义 (15)5 定值整定说明 (16)5.1保护定值清单及说明 (16)5.2运行参数清单及说明 (18)5.3软压板清单及说明 (19)6 装置信息代码表 (21)6.1事件信息表 (21)6.2告警信息表 (21)6.3软压板信息表 (22)6.4遥信量信息表 (22)6.5遥测信息表 (23)6.6遥控量信息表 (24)7 装置二次接线示意图 (25)1概述PSL 646U线路保护测控装置，以光纤电流差动保护为主，配置有电流保护及三相重合闸的成套线路保护装置。
它适用于110kV以下电压等级的输配电线路，特别适用于像环网、双回线等保护选择性要求高的线路，比如地铁的交流联络线、电厂的低压出线、城网和配网的重要联络线、重要负荷的进线等。
1.1保护功能配置a.光纤电流差动保护b.三段式复压方向闭锁过流c.二段式方向零序保护及零序告警d.过流加速保护和零序加速保护e.过负荷保护（告警或跳闸可选）f.低周减载功能g.低压减载功能h.三相重合闸功能；i.小电流接地选线功能断线判别1.2测量和控制a.电流、电压、功率、功率因素等测量量b.14路外部开关量输入遥信采集(最大22路可选)c.断路器位置、手动分闸及事故遥信d.正常断路器遥控分合e.电度量累计f.GPS对时输入（可提供空接点、有源24V及RS485三种模式）2技术参数2.1保护元件精确工作范围电压：1.0V～150.0V；电流：0.04I N～20I N；零序电流：0.02A～12.0A。
注：I N为额定值，下同。
2.2保护元件定值误差电流元件： ≤±2.5%整定值或±0.01IN；电压元件： ≤±2.5%整定值或±0.005U N；时间元件： 定时限≤±1％整定值＋40ms，反时限≤±5%(1－I/80I B)或±20ms，I为动作电流，I B为基准电流；检同期角度： ≤1 ；频率偏差： ±0.01Hz；滑差定值： ≤±5%。
注：U N为额定值，下同。
2.3保护整组动作时间电流差动保护的固有动作时间：1.5倍整定值时测量，不大于40ms2.4通信接口双以太网（光电可选），波特率：100Mbps；或双485口（一路可选光），波特率：0～19200bps，最大不超过1000米。
光口时参数，光纤接口：LC；光纤类型：多模2.5光纵接口规范光纤类型：单模波长：1310nm光发射管：激光二极管(LD)光纤接口：FC发送功率：-3～-10dBm光接收器：Pin Diode接收灵敏功率：≤-36dBm通道方式：专用光纤传输距离：≤50km光接收器饱和功率：> -3dBm3 保护功能及原理装置的保护和自动功能动作于跳断路器时，一般输出接点“跳闸”，动作于合断路器时，输出接点为“合闸”。
同时输出中央信号（X5:11，X5:12）。
3.1 光纤电流差动保护原理光纤电流差动保护为相电流差动。
主要保护区内的相间故障和小电阻接地系统单相金属性接地故障。
差动动作要求：一侧装置差动保护元件动作后，同时收到对侧装置保护元件动作标志后才出口。
动作方程：CDN M I I I …………………………………(1) NM N M I I k I I 1 …………………………(2) NM N M N M I I k I I I I I 2int 时……(3) 式（2）是主判据，M 和N 表示线路的两侧。
图4—2比例差动示意图K1=0.5，K2=0.7为比例制动系数，ICD 差动动作电流门坎，需要用户整定。
IINT 为拐点电流，值为4倍额定电流两侧采样同步使用软、硬件结合同步方法。
3.2 相间过电流保护装置在执行三段过流判别时，各段判别逻辑一致，其动作条件如下： 1) I ＞ I dn ；I dn 为n 段电流定值，I 为相电流； 2) T ＞ T dn ；T dn 为n 段延时定值。
3.2.1相间方向元件采用90 接线方式，按相起动。
以电流流出母线为正方向，动作范围Arg(U/I)＝－90 ～＋30 ，误差＜ 3 。
3.2.2低电压闭锁元件低电压元件在三个线电压中的任意一个低于低电压定值时动作，开放被闭锁保护元件。
利用此元件，|Im-In|I INTI CD|Im+In|可以保证装置在电动机反馈等非故障情况下不出现误动作。
3.2.3负序过电压闭锁元件当负序大于负序过电压定值时，开放被闭锁保护元件。
可以同低电压闭锁元件共同构成复合电压闭锁元件，与过流元件构成复合电压过流保护。
本元件也可通过控制字决定闭锁任何一段电流保护和加速元件。
3.3 相间电流反时限元件反时限保护元件是动作时限与被保护线路中电流大小自然配合的保护元件，通过平移动作曲线，可以非常方便地实现全线的配合。
装置提供常见的三类反时限特性，即标准反时限、非常反时限、极端反时限，反时限特性由整定值中相应的“反时限指数”整定。
各反时限特性公式如下：1) 一般反时限2) 非常反时限3) 极端反时限其中： t p 为时间系数，范围是（0.05～1）；I p 为电流基准值；I 为故障电流；t 为跳闸时间。
整定值部分反时限时间为上述表达式中分子的乘积值，单位为秒，整定范围为（0.005～127）。
对于长时间反时限亦能实现。
长时间反时限表达式如下：装置的相间电流保护，可通过设置控制字的相关位选择定时限或反时限方式。
当选择反时限方式后，自动退出定时限Ⅲ段过流保护，相间电流Ⅲ段的功能压板分别变为相间电流反时限功能投退压板。
3.4 零序过电流当零序电流用作跳闸或告警时，零序电流可以由运行参数中的控制字一的KG1.7位选择零序电流由外部专用的零序CT 引入，或者由软件自产生成，装置默认为零序电流外接。
零序过电流保护在满足以下条件时出口跳闸：1） 3I 0>I 0n ，I 0n 为接地n 段定值； 2） T>T 0n ，T 0n 为接地n 段延时定值； 3） 相应的方向条件满足（若需要）。
1)(802IpI tp t 1)(5.13Ip I tp t 1)(120IpI tpt 1)(14.002.0Ip I tpt3.4.1零序方向元件零序电流以母线流向线路为正方向，零序TA极性端接装置3I0极性端。
按一次系统中性点低电阻接地方式考虑，零序方向元件动作区域设为Arg(3U0/3I0)= －195 ～－75 。
其中3U0为自产。
对于一次系统中性点采用中电阻或高电阻接地方式时，根据系统的不同情况，动作区域可以调整。
订货时须特别说明。
3.4.2零序反时限元件零序反时限元件原理同相间过流反时限元件，反时限特性由整定值中反时限指数整定。
装置的零序过电流保护可通过设置相关控制字选择定时限或反时限方式。
当选择反时限方式后，自动退出Ⅱ段零序过流元件，零序过电流Ⅱ段的功能压板分别变为零序过电流反时限功能投退压板。
3.4.3零序电流告警元件零序电流在满足“零序过电流告警”定值并经延时时间定值后发告警信号。
3.5合闸加速包括手合加速及保护加速两种，加速功能可通过软压板投退。
手合加速回路的启动条件为：1)断路器在分闸位置的时间超过30s；2)断路器由分闸变为合闸，加速功能开放3s。
手合加速需要投入加速压板、设定加速电流及时间定值，加速方式由控制字选择为后加速方式即可实现该功能。
单独投入手合加速保护功能，可用于分段或母联断路器的充电保护。
保护加速分为前加速或重合后加速方式，可由控制字选择其中一种加速方式。
