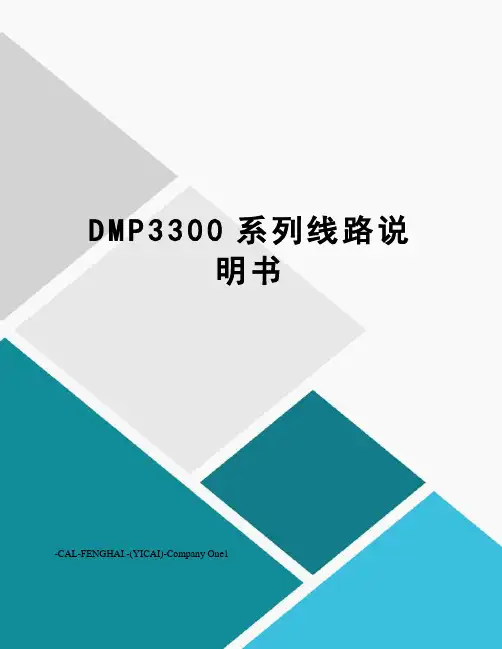

D M P3300系列线路说明书-CAL-FENGHAI.-(YICAI)-Company One1DMP3300系列微机线路保护测控装置技术说明书（）南京磐能电力科技股份有限公司Nanjing PANENG Technology Development Co.,Ltd.中国·南京目录1 概述...................................................................................... 错误!未定义书签。

适用范围............................................................................... 错误!未定义书签。

基本配置............................................................................... 错误!未定义书签。

DMP3300系列线路保护装置功能一览表.......................... 错误!未定义书签。

2 技术参数 .............................................................................. 错误!未定义书签。

额定参数................................................................................ 错误!未定义书签。

主要技术性能....................................................................... 错误!未定义书签。

测量系统及遥信精度............................................................ 错误!未定义书签。

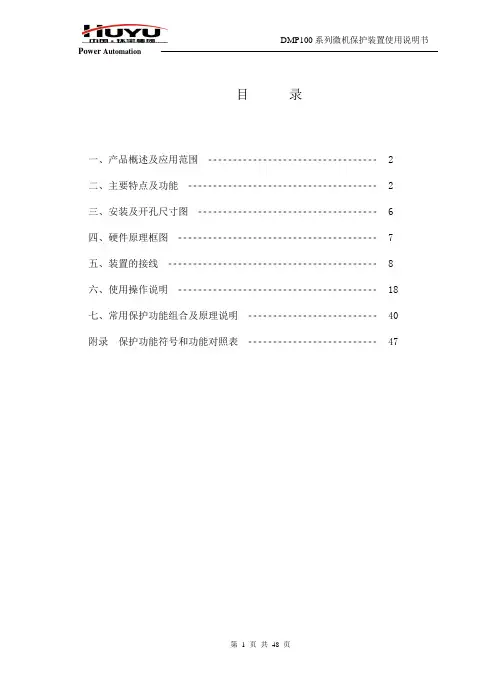

目录一、产品概述及应用范围­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­2二、主要特点及功能­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­2三、安装及开孔尺寸图­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­6四、硬件原理框图­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­7五、装置的接线­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­8六、使用操作说明­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­18七、常用保护功能组合及原理说明­­­­­­­­­­­­­­­­­­­­­­­­­­40附录保护功能符号和功能对照表­­­­­­­­­­­­­­­­­­­­­­­­­­47一、产品概述及应用范围该装置是适用于110KV以下电压等级中性点不接地、经消弧线圈接地或经小电阻接地配电网络、变电站的微机型产品。

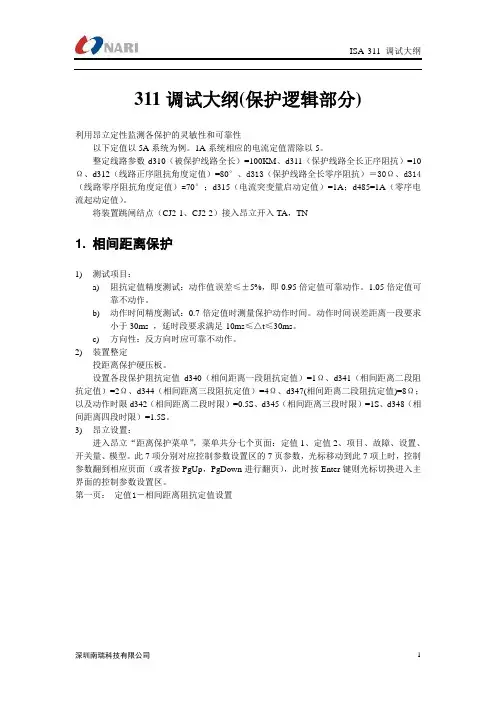

311调试大纲(保护逻辑部分)利用昂立定性监测各保护的灵敏性和可靠性以下定值以5A系统为例。

1A系统相应的电流定值需除以5。

整定线路参数d310（被保护线路全长）=100KM、d311（保护线路全长正序阻抗）=10Ω、d312（线路正序阻抗角度定值）=80°、d313（保护线路全长零序阻抗）＝30Ω、d314（线路零序阻抗角度定值）=70°；d315（电流突变量启动定值）=1A；d485=1A（零序电流起动定值）。

将装置跳闸结点（CJ2-1、CJ2-2）接入昂立开入TA，TN1. 相间距离保护1)测试项目：a)阻抗定值精度测试：动作值误差≤±5%，即0.95倍定值可靠动作。

1.05倍定值可靠不动作。

b)动作时间精度测试：0.7倍定值时测量保护动作时间。

动作时间误差距离一段要求小于30ms ，延时段要求满足-10ms≤△t≤30ms。

c)方向性：反方向时应可靠不动作。

2)装置整定投距离保护硬压板。

设置各段保护阻抗定值d340（相间距离一段阻抗定值）=1Ω、d341（相间距离二段阻抗定值）=2Ω、d344（相间距离三段阻抗定值）=4Ω、d347(相间距离二段阻抗定值)=8Ω；以及动作时限d342（相间距离二段时限）=0.5S、d345（相间距离三段时限）=1S、d348（相间距离四段时限）=1.5S。

3)昂立设置：进入昂立“距离保护菜单”，菜单共分七个页面：定值1、定值2、项目、故障、设置、开关量、模型。

此7项分别对应控制参数设置区的7页参数，光标移动到此7项上时，控制参数翻到相应页面（或者按PgUp，PgDown进行翻页），此时按Enter键则光标切换进入主界面的控制参数设置区。

第一页：定值1－相间距离阻抗定值设置其中I 段阻抗Z1、II 段阻抗Z2、III 段阻抗Z3、IV 段阻抗Z4分别对应相间距离I 段、II 段、III 段、IV 段阻抗定值的幅值，角度，此处设置应和装置相应定值一致。

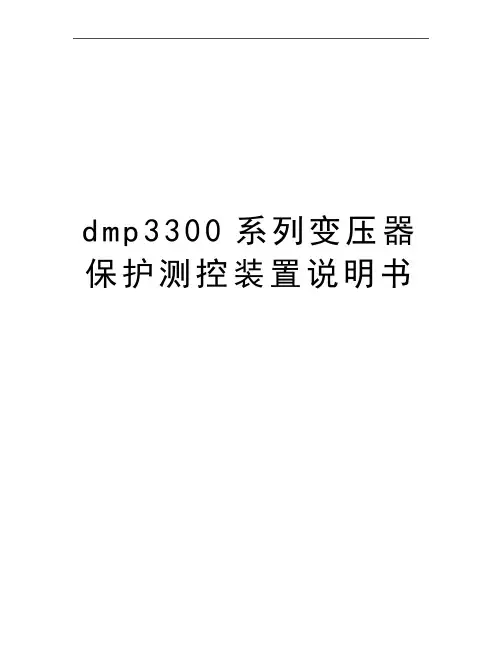

dmp3300系列变压器保护测控装置说明书..DMP3300系列微机变压器保护测控装置技术说明书（V2.02）南京磐能电力科技股份有限公司 2014年3月目录1 概述 (1)1.1 环境条件 (1)1.2 额定参数 (1)1.3 技术性能 (2)1.4 测量误差 (3)1.5 过载能力 (3)1.6 绝缘性能 (3)1.7 电磁兼容性能 (3)1.8 机械性能 (5)1.9装置结构 (5)1.10 用户安装调试说明 (8)1.11 使用说明 (11)1.12装置尺寸和安装开孔图 (16)1.13 产品功能简介 (17)1.14 订货须知 (20)2 DMP-332X变压器差动保护测控装置 (20)2.1 装置的基本配置 (20)2.2 保护逻辑原理 (21)2.3 定值清单及整定说明 (25)2.4装置背面端子图，原理接线图及背面端子说明 (31)3 DMP-332X-OL变压器差动保护测控装置 (41)3.1 装置的基本配置 (41)3.2 保护逻辑原理 (42)3.3 定值清单及整定说明 (46)3.4装置背面端子图，原理接线图及背面端子说明 (55).4 DMP-3323变压器后备保护测控装置 (65)4.1 装置的基本配置 (65)4.2 保护逻辑原理 (66)4.3 定值清单及整定说明 (76)4.4装置背面端子图，原理接线图及背面端子说明 (81)5 DMP-3324变压器后备保护测控装置 (87)5.1 装置的基本配置 (87)5.2 保护逻辑原理 (88)5.3 定值清单及整定说明 (99)5.4装置背面端子图，原理接线图及背面端子说明 (106)6 DMP-3325变压器后备保护测控装置 (111)6.1 装置的基本配置 (111)6.2 保护逻辑原理 (112)6.3 定值清单及整定说明 (121)6.4装置背面端子图，原理接线图及背面端子说明 (126)7 DMP3300系列断路器操作装置 (126)1 概述 (121)1.1 适用范围 (121)1.2 基本配置 (121)2 技术参数 (122)2.1 额定参数 (122)3装置的工作原理 (123)3.1 DMP3303-1断路器操作模件 (123)3.2 DMP3303-C非电量保护接点重动模件 (123)4装置接线原理图、端子图 (123)4.1 装置的安装开孔图 (123).5调试大纲 (129)5.1调试注意事项 (129)5.2装置通电前检查 (129)5.3绝缘检查 (129)5.4继电器接点校验 (129)5.5跳合闸电流保持试验 (130)6订货须知 (130).1 概述DMP-3300系列微机保护测控装置是南京磐能电力科技股份有限公司总结了在电力行业多年研制开发经验和工程技术积累，通过采用最新软硬件技术，推出的成熟产品。

d m p3300系列变压器保护测控装置说明书精品好文档，推荐学习交流DMP3300系列微机变压器保护测控装置技术说明书（V2.02）南京磐能电力科技股份有限公司2014年3月目录1 概述 (1)1.1 环境条件 (1)1.2 额定参数 (1)1.3 技术性能 (2)1.4 测量误差 (3)1.5 过载能力 (3)1.6 绝缘性能 (3)1.7 电磁兼容性能 (3)1.8 机械性能 (4)1.9装置结构 (5)1.10 用户安装调试说明 (8)1.11 使用说明 (11)1.12装置尺寸和安装开孔图 (16)1.13 产品功能简介 (16)1.14 订货须知 (19)2 DMP-332X变压器差动保护测控装置 (19)2.1 装置的基本配置 (19)2.2 保护逻辑原理 (21)2.3 定值清单及整定说明 (24)2.4装置背面端子图，原理接线图及背面端子说明 (29)3 DMP-332X-OL变压器差动保护测控装置 (39)3.1 装置的基本配置 (39)3.2 保护逻辑原理 (40)3.3 定值清单及整定说明 (44)3.4装置背面端子图，原理接线图及背面端子说明 (51)4 DMP-3323变压器后备保护测控装置 (60)4.2 保护逻辑原理 (61)4.3 定值清单及整定说明 (71)4.4装置背面端子图，原理接线图及背面端子说明 (75)5 DMP-3324变压器后备保护测控装置 (80)5.1 装置的基本配置 (80)5.2 保护逻辑原理 (81)5.3 定值清单及整定说明 (91)5.4装置背面端子图，原理接线图及背面端子说明 (96)6 DMP-3325变压器后备保护测控装置 (101)6.1 装置的基本配置 (101)6.2 保护逻辑原理 (102)6.3 定值清单及整定说明 (110)6.4装置背面端子图，原理接线图及背面端子说明 (114)1 概述 (121)1.1 适用范围 (121)1.2 基本配置 (121)2 技术参数 (122)2.1 额定参数 (122)3装置的工作原理 (122)3.1 DMP3303-1断路器操作模件 (122)3.2 DMP3303-C非电量保护接点重动模件 (123)4装置接线原理图、端子图 (123)4.1 装置的安装开孔图 (123)5调试大纲 (128)5.1调试注意事项 (128)5.2装置通电前检查 (128)5.4继电器接点校验 (128)5.5跳合闸电流保持试验 (129)6订货须知 (129)1 概述DMP-3300系列微机保护测控装置是南京磐能电力科技股份有限公司总结了在电力行业多年研制开发经验和工程技术积累，通过采用最新软硬件技术，推出的成熟产品。

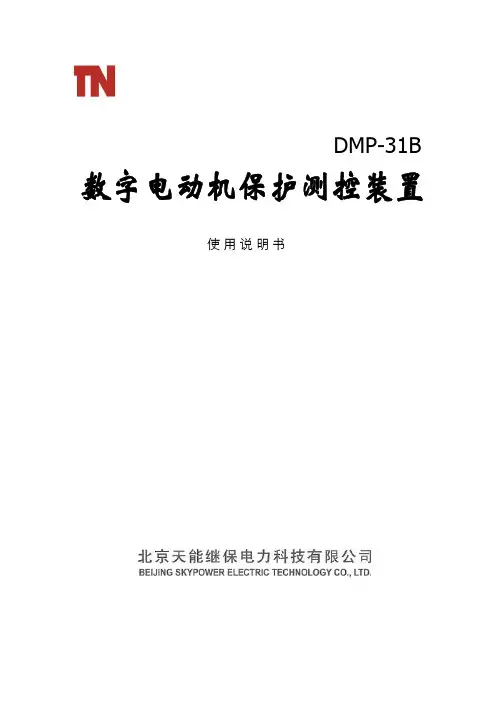

DMP-31B使用说明书目录1装臵简介 (1)2技术指标 (2)3装臵结构 (5)4装臵硬件 (6)5保护原理 (11)6安装调试 (17)7运行维护 (18)8贮存保修 (19)9供应成套性 (20)10订货须知 (20)11附录 (20)12附图 (28)注: 本资料版权为北京天能继保电力科技有限公司所有，受版权法的保护，使用仅限于北京天能继保电力科技有限公司的用户，未经本公司书面许可，不得以任何形式和方式提供给第三者，同时本公司保留对资料的修改和解释权。

2007年1月1装臵简介DMP-31B数字电动机保护测控装臵是由北京天能继保电力科技有限公司自主研发生产的新一代数字保护测控装臵，产品采用国际先进的DSP和表面贴装技术，工艺成熟可靠，DMP-31B 数字电动机保护测控装臵适用于10KV或6KV小电流接地系统的高压异步电动机为间隔层设备，完成保护、测控、通讯等功能。

装臵主要特点：先进的设计理念保证了装臵的优良性能；采用DSP和串行的双14位A/D同步采样技术；软硬件设计标准化、模块化，便于现场维护和装臵功能的升级；现场总线（CAN-BUS）通讯方式。

保护测控功能配臵：速断保护、过流保护及电流反时限保护；负序速断保护和负序反时限保护；过负荷保护：出口跳闸或告警可选择；零序过流保护：出口跳闸或告警可选择；过电压保护；低电压保护；本体保护功能；过热保护；长启动保护；小电流接地选线功能：可选用基波或5次谐波判断，选线后发告警信号；CT断线监视功能；监控功能：遥测、遥信、脉冲电度采集的功能；可实现A相测量电流对应4～20mA 直流输出；GPS时钟同步输入；具有操作回路、故障录波、信号、PT断线检测和母线绝缘监察功能；面板上具有汉字液晶显示和简易的键盘，还具有运行、告警、跳位、合位、保护动作指示灯；装臵通过现场总线与DSM（数字变电站管理系统）通讯，可完成远方监视、控制和操作功能。

2技术指标2.1额定工作电源DC 220 V 或DC110V。

1 适用范围DMP316微机线路变压器组保护测控装置主要适用于35KV及以下电压等级的线路变压器组保护，可集中组屏，也可分散于开关柜。

2 主要功能2.1保护功能①三相（或两相）式三段电流保护（速断、限时电流速断、过流），（带后加速、低压闭锁、方向保护）②反时限过流保护（该功能仅适用于V2.02版以上）③三相一次重合闸(不对应启动、保护启动、检无压)④低频减载(带欠流闭锁，滑差闭锁)⑤零序方向保护（小电流接地选线用）⑥低压减载（带加速功能）⑦零序过流保护⑧过负荷告警⑨PT、CT断线、线路PT断线报警以上各种保护均有软件开关，可分别投入和退出。

2.2远动功能①遥测：Ia、Ib、Ic、P、Q、COSФ②遥信：一个断路器（双位置遥信），两个开关遥信，压力异常告警，压力异常闭锁，弹簧未储能，轻瓦斯告警，重瓦斯跳闸（油浸式），变压器超温告警，超温跳闸（干式变）③遥脉：本线路有功，无功电量（与两个遥信复用，可选）④遥控：本线路遥跳、遥合2.3录波功能装置具有故障录波功能，记忆最新5套故障波形，记录故障前10个周波，故障后10个周波，返回前10个周波，返回后5个周波，可在装置上查看、显示故障波形，进行故障分析，也可上传当地监控或调度。

3 技术指标3.1额定数据交流电流5A、1A交流电压100V交流频率50HZ直流电压220V、110V3.2功率消耗交流电流回路IN=5A 每相不大于0.5V A交流电压回路U=UN 每相不大于0.2V A直流电源回路正常工作不大于10W保护动作不大于20W3.3过载能力交流电流回路2倍额定电流连续工作10倍额定电流允许10S40倍额定电流允许1S交流电压回路 1.2倍额定电压连续工作直流电源回路80%—110%额定电压连续工作3.4测量误差测量电流电压不大于±0.3%有(无)功功率不大于±0.5%保护电流不大于±3%3.5温度影响正常工作温度：-10℃～55℃极限工作温度：-25℃～75℃装置在-10℃～55℃温度下动作值因温度变化而引起的变差不大于±1%。

DMP331电容器保护测控装置1 适用范围DMP331微机电容器保护测控装置主要适用于10KV及以下电压等级的电容器，可集中组屏，也可分散安装。

2 主要功能2.1保护功能①三相式三段电流保护（速断、限时电流速断、过流）②过电压保护③低压保护（PT断线闭锁）④不平衡电压保护⑤不平衡电流保护⑥PT、CT断线报警以上各种保护均有软件开关，可分别投入和退出。

2.2远动功能①遥测：Ia、Ib、Ic、Q，上送量可根据用户要求选送②遥信：一个断路器（双位置遥信），六个开关遥信，弹簧未储能，压力异常报警，压力异常闭锁③遥脉：无功电度④遥控：遥跳、遥合2.3录波功能装置具有故障录波功能，记忆最新8套故障波形，记录故障前10个周波，故障后10个周波，返回前10个周波，返回后5个周波，可在装置上查看、显示故障波形，进行故障分析，也可上传当地监控或调度。

3 技术指标3.1额定数据交流电流5A、1A交流电压100V交流频率50HZ直流电压220V、110V第 1 页DMP300微机变电站综合自动化系统3.2功率消耗交流电流回路IN=5A 每相不大于0.5V A交流电压回路U=UN 每相不大于0.2V A直流电源回路正常工作不大于10W保护动作不大于20W3.3过载能力交流电流回路2倍额定电流连续工作10倍额定电流允许10S40倍额定电流允许1S交流电压回路 1.2倍额定电压连续工作直流电源回路80%—110%额定电压连续工作3.4测量误差测量电流电压不大于±0.3%有(无)功功率不大于±0.5%保护电流不大于±3%3.5温度影响正常工作温度：-10℃～55℃极限工作温度：-25℃～75℃装置在-10℃～55℃温度下动作值因温度变化而引起的变差不大于±1%。

3.6安全与电磁兼容①脉冲干扰试验能承受频率为1MHZ及100KHZ电压幅值共模2500V，差模1000V的衰减震荡波脉冲干扰试验.②静电放电抗扰度测试能承受IEC61000-4-2标准Ⅳ级、试验电压8KV的静电接触放电试验。

一、简介1.概述DMP300型微机变压器差动保护测控装置，适用于110KV及以下电压等级的三圈变或两圈变，具有开入采集、脉冲电度量采集、遥控输出、通讯功能。

其中DMP321适用于三圈变，DMP322适用于两圈变。

保护功能：a）差电流速断保护b）二次谐波制动的比率差动保护c）CT断线识别和闭锁功能d）过负荷告警e）过载启动风冷f）过载闭锁有载调压遥信量采集：a）本体轻、重瓦斯信号有载轻、重瓦斯信号压力释放信号变压器超温告警b）主变一侧开关的弹簧未储能、压力异常闭锁、报警c）从主变一侧开关操作箱中采集开关跳、合位，手跳、手合开关量脉冲电量：一路有功脉冲电度、一路无功脉冲电度遥控：遥控主变一侧开关2.特点：1）差动保护中各侧电流平衡补偿由软件完成，中低压侧电流不平衡系数均以高压侧为基准。

变压器各侧CT二次电流相位也由软件自动校正，即变压器各侧CT二次回路可接成丫型（也可选择常规接线），这样简化了CT二次接线，增加了可靠性。

1)变压器保护的差动保护与后备保护完全独立，各侧后备也完全独立，独立的工作电源、CPU实现真正意义上的主、后备保护，极大地提高了主变保护的可靠性。

2)通过菜单可直接查看主变各侧电流值的大小、相位关系，差电流大小，方便用户调试与主变投运。

3)选用高性能、高可靠性的80C196单片机，高度集成的PSD可编程外围芯片；宽温军用、工业级芯片；高精度阻容元件；进口密封继电器。

4)抗干扰、抗震动的结构设计全封闭金属单元机箱，箱内插板间加装隔离金属屏蔽板；高可靠性的进口接插件，加装固定挡条。

5)独到的多重抗干扰设计单元装置采取了隔离、软硬件滤波、看门狗电路、智能诊断各种开放闭锁控制，ALL IN ONE的主板电路设计原则，新型结构设计等多种抗干扰措施，取得了良好的效果。

6)体积小、模块化，既可安装于开关柜，构成分散式系统，又可集中组屏。

7)大屏幕液晶汉字显示运行参数、菜单，具有极好的人机界面，操作简单、直观、易学、易用。

0HL-012-025说明书上海华建电力设备有限公司1. 概述LL-300、LL-310微机电动机保护监控装置适用于380V 低压系统，作为配出馈线终端的保护、监测和控制的新一代智能化综合装置。
