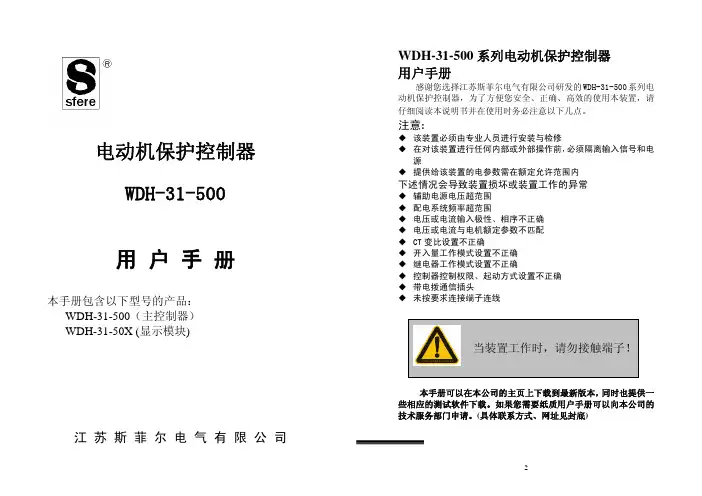

江苏斯菲尔电气 WDH-31-500 电动机保护控制器 说明书

江苏斯菲尔电气 WDH-31-500 电动机保护控制器 说明书

开入量类型代号 增选功能代号 主电路额定工作电压代号 主电路额定工作电流代号 控制模式代号 控制器通讯协议类型代号 公司智能型电动机保护控制器代号
控制器功能类型
选用代号
不带通讯功能
1
带 Profibus-DP 接口
2
带 Modbus-RTU 协议接口
3
直接起动
A
双向起动
B
双速起动
C
电阻降压起动
D
星/三角起动（两继电器）
5.4：DB9 接口------------------------------------13 5.5：端子功能说明------------------------------14 6．典型控制模式--------------------------------15
6. 1： 保护模式--------------------------------------15 6．2： 直接起动模式----------------------------------16 6．3： 双向起动模式----------------------------------17 6. 4： 双速起动模式----------------------------------18 6．5： 电阻降压起动模式------------------------------19 6．6： 星三角起动模式--------------------------------20 6．7： 自耦变压器起动模式----------------------------23
5． 控制器面板及端子功能说明---------------------------13 5.1：指示灯-------------------------------------------13 5.2：复位按钮-----------------------------------------13 5.3：RJ45 接口----------------------------------------13

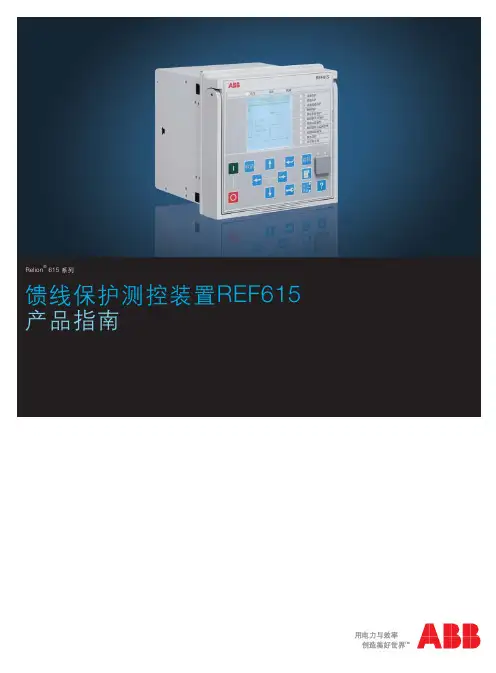

REF615中文版3.0

REF615中文版3.0
615 系列保护测控装置支持多种通信协议，包括 IEC 61850（支持 GOOSE 通信）、IEC 60870-5-103以及 Modbus® 。
2. 标准配置
馈线保护测控装置 REF615 有九种可选择的标准配 置。标准配置可通过保护测控装置管理工具 PCM600 中的矩阵或应用配置功能进行更改。此外，PCM600 中 的应用配置功能支持创建多层逻辑，可以使用包括定时 器和触发器在内的多种不同逻辑元件。应用丰富的逻辑 模块组合不同的功能模块，可满足用户不同的应用需 求。
ABB
1YZA000042 版本：F/2010.07.02
ABCDE FG J K - - - - - yyyy - - - - - yyyy - - - - - yyyy - - - - - yyyy - - - - - yyyy - - - - - yyyy - - - - - yyyy yyyyyyy - y - - - - - y - yy - - - - - y - yy - - - - - y - yy - - - - - - -y- - - - - - -y- - - - - - -yyyyyyyyyy yyyyyyyyy yyyyyyyyy yyyyyyyyy ○○○○○○○○○ ○○○○○○○○○ ○○○○○○○○○
Relion® 615 ဣଚ
ઍ၍ԍࢺ֪੦ጎዃREF615 ׂ೗ኸళ
馈线保护测控装置 REF615 产品版本：3.0
目录
1. 概述 .............................................................3 2. 标准配置 ......................................................3 3. 保护功能 ......................................................7 4. 应用 ...........................................................14 5. ABB 配电自动化解决方案 .........................17 6. 控制功能 ....................................................19 7. 测量功能 ....................................................19 8. 故障录波 ....................................................19 9. 事件记录 ....................................................20 10. 故障数据记录 .............................................20 11. 断路器监视 .................................................20 12. 跳合闸回路监视 .........................................20 13. 自检功能 ....................................................20 14. VT 熔丝断线监视 .......................................21 15. 电流回路监视 .............................................21

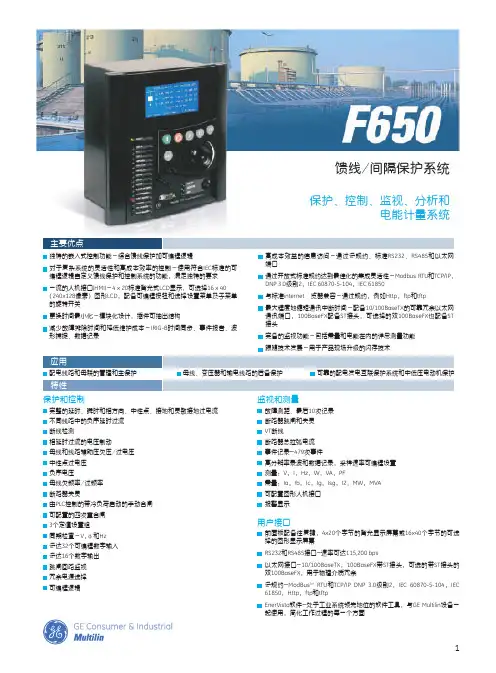

GE综保F650中文简介

GE综保F650中文简介

监视和测量故障测距、最后10次记录断路器跳闸和失灵VT 断线断路器总拉弧电流事件记录－479次事件高分辨率录波和数据记录，采样速率可编程设置测量：V ，I ，Hz ，W ，VA ，PF需量：Ia ，Ib ，Ic ，Ig ，Isg ，I2，MW ，MVA 可配置图形人机接口报警显示前面板配备往复键，4x20个字节的背光显示屏幕或16x40个字节的可选择的图形显示屏幕RS232和RS485接口－速率可达115,200 bps以太网接口－10/100BaseTX ，100BaseFX 带ST 接头，可选的带ST 接头的双100BaseFX ，用于物理介质冗余多规约－ModBus TM RTU 和TCP/IP DNP 3.0级别2，IEC 60870-5-104，IEC 61850，Http ，ftp 和tftpEnerVista 软件－处于工业系统领先地位的软件工具，与GE Multilin 设备一起使用，简化工作过程的每一个方面用户接口保护和控制完整的延时、瞬时和相方向、中性点、接地和灵敏接地过电流不同线路中的负序延时过流断线检测相延时过流的电压制动母线和线路辅助压欠压／过电压中性点过电压负序电压母线欠频率／过频率断路器失灵由PLC 控制的带冷负荷启动的手动合闸可配置的四次重合闸3个定值设置组同期检查－V ，φ和Hz 多达32个可编程数字输入多达16个数字输出跳闸回路监视冗余电源选择可编程逻辑高成本效益的信息访问－通过多规约、标准RS232、RS485和以太网端口通过开放式标准规约达到最佳化的集成灵活性－Modbus RTU 和TCP/IP ，DNP 3.0级别2，IEC 60870-5-104，IEC 61850与标准internet 浏览器兼容－通过规约，例如Http ，ftp 和tftp最大程度地缩短通讯中断时间－配备10/100BaseTX 的可靠冗余以太网通讯端口，100BaseFX 配备ST 接头，可选择的双100BaseFX 也配备ST 接头完备的监视功能－包括需量和电能在内的详尽测量功能跟随技术发展－用于产品现场升级的闪存技术独特的嵌入式控制功能－综合馈线保护加可编程逻辑对于复杂系统的灵活性和高成本效率的控制－使用符合IEC 标准的可编程逻辑自定义馈线保护和控制系统的功能，满足独特的要求一流的人机接口(HMI)－4 x 20标准背光式LCD 显示，可选择16 x 40（240x128像素）图形LCD ，配备可编程按钮和选择设置菜单及子菜单的旋转开关更换时间最小化－模块化设计，插件可抽出结构减少故障排除时间和降低维护成本－IRIG-B 时间同步、事件报告、波形捕捉、数据记录配电线路和母联的管理和主保护母线、变压器和输电线路的后备保护可靠的配电发电互联保护系统和中低压电动机保护主要优点馈线／间隔保护系统保护、控制、监视、分析和电能计量系统应用特性保护和控制F650提供用于馈线管理和间隔控制的快速保护和控制，保护功能包括：过流保护瞬时和延时过流功能可用于相、中性点、接地／灵敏接地，延时过流功能可用于负序电流。

NSA说明书（新）（精品）

NSA说明书（新）（精品）

目录第一章NSA-3000系列分散式微机保护测控装置 (3)一概述 (3)二NSA-3111馈线保护测控装置 (10)三NSA-3112线路保护测控装置 (17)四NSA-3113线路光纤纵差保护测控装置 (24)五NSA-3121A站用变/接地变保护测控装置 (32)六NSA-3131A电容器保护测控装置 (38)七NSA-3133A电容器保护测控装置 (44)八NSA-3141A电动机保护测控装置 (50)九NSA-3151分段开关备用电源自投保护测控装置 (57)十NSA-3152A备用电源自投装置 (64)第二章NSA-3000系列变压器保护测控装置 (71)一概述 (71)二NSA-3171变压器差动保护装置 (72)三NSA-3181变压器后备保护测控装置 (83)四 NSA-3182变压器后备保护测控装置 (91)五NSA-3161变压器非电量保护装置 (98)六NSA-3179变压器保护装置 (107)第三章NSA3000系列辅助保护装置 (117)一NSA-SGJL事故解列装置 (117)第四章NSA-3000系列微机测控装置概述 (121)一微机测控装置性能简介 (122)二NSA-3101微机测控装置 (128)三NSA-3102微机测控装置 (137)四NSA-3103微机测控装置 (147)五NSA-3104微机测控装置 (156)六NSA-3102TQ微机测控装置 (165)第五章NSA-3000系列微机测控装置使用说明 (175)关于NSA-3000变电站综合自动化系统的所有技术和使用说明书的版权为南京电研电力自动化有限公司所有。

南京电研电力自动化有限公司保留对所有资料的修改和解释权，若有改动，恕不另行通知。

第一章NSA-3000系列分散式微机保护测控装置一概述1 NSA-3000系列分散式保护测控装置的典型设备及功能NSA-3000系列分散式低压保护测控装置是将保护功能及远动功能综合在一个装置中，该装置即“四合一”保护（保护、遥测、遥控、遥信）测控装置。

西门子低压电器快速选型手册

西门子低压电器快速选型手册
EB-LSIN EG-LSING FB-LSIN 带数字液晶显示 FG-LSING 带数字液晶显示 ETU55B: 通讯功能，保护参数通讯整定 基本功能 / 附加功能均遥控整定 JB-LSIN JG-LSING ETU76B: 通讯功能，保护参数现场 / 通讯整定 基本功能 / 附加功能均遥控整定，带波形显示 NB-LSIN NG-LSING ETU25B 以上：带断相保护 / ETU 自诊断 / 可选择电流调节插头 G 保护可选择：报警，报警和脱扣 (默认设置)
A- 不带欠压 N- 带欠压 220VAC/DC/ 无延时 P- 带欠压 380VAC/ 无延时 S- 带欠压 220VAC/DC 延时 T- 带欠压 380VAC/ 延时
辅助触点 4-4NO+4NC , 2-2NO+2NC 7-6NO+2NC , 8-5NO+3NC
3WL 型号标识
3WL1 2 20 4 CB 3 6 4 G A 4 -Z 附加选项
3WT 框架断路器快速选型表
9
3WT 榧架断路器，抽屉式，快速选型表
10
3VT 塑壳断路器快速选型表
11
第二部分 电动机控制产品
软起动器选型表
12
3RW34 熔断器选型表
14
3RW22 熔断器选型表
15
3RW22 选型指导
16
短路电流高达 50kA 非熔断器保护的电机馈电装置
18
非熔断器保护的电机馈电装置
1000 ~ 2500A
3200A
1280 ~ 3200A
附件说明: • 未加说明时: 1. 带电气合闸线圈: AC 220V/ DC 220V 2. 带储能电机: AC 220V/ DC 220V 3. 辅助触头: 2 常开 + 2 常闭 4. 无分励脱扣器，无欠压脱扣器

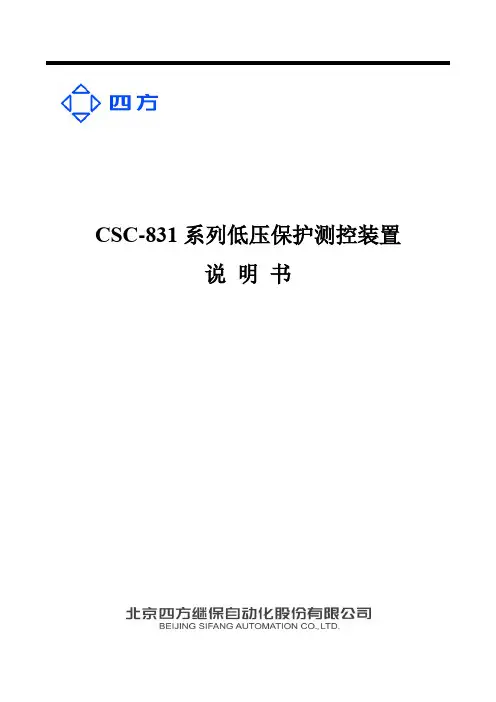

CSC-831系列低压保护测控装置

CSC-831系列低压保护测控装置

CSC-831系列低压保护测控装置说明书CSC-831 系列低压保护测控装置说明书编制：校核：标准化审查：审定：版本号： V1.20文件代号：出版日期： 2015年8月所有：北京四方继保自动化股份有限公司注：本公司保留对此说明书修改的权利。

如果产品与说明书有不符之处，请以随机资料为准并及时与我公司联系，我们将竭诚为您服务。

技术支持电话：传真：目录第一篇装置技术说明 (1)1 概述 (1)1.1适用范围 (1)1.2装置主要特点 (2)2 技术条件 (3)2.1环境条件 (3)2.2电气绝缘性能 (3)2.3机械性能 (3)2.4电磁兼容性 (3)2.5安全性能 (4)2.6热性能（过载能力） (4)2.7功率消耗 (4)2.8输出触点容量 (4)2.9装置主要技术参数 (4)2.9.1 额定参数 (4)2.9.2 整定范围（装置CSC-831E除外） (5)2.9.3 动作值误差（装置CSC-831E除外） (5)2.9.4 测量表计精度 (5)2.9.5 精确工作范围 (5)3 装置构成 (6)3.1装置CT模块 (6)3.2保护测控模块 (10)3.2.1 端子图 (10)3.2.2 开关量定义表 (11)3.2.3 尺寸结构与组成 (12)3.2.4 电源输入 (13)3.2.5 电压信号输入 (13)3.2.6 电流信号输入 (13)3.2.7 开关量输入 (13)3.2.8 继电器输出 (14)3.2.9 模拟量输出接口（4～20mA） (14)3.2.10系统时钟 (15)3.2.11 事件记录 (15)3.2.12 装置通信 (15)3.3操作显示器 (15)3.4抗晃电电源模块 (16)4 CSC-831L低压配电保护测控装置 (18)4.1CSC-831L装置简介 (18)4.1.1 CSC-831L保护功能 (18)4.1.2 CSC-831L测控功能 (18)4.2CSC-831L保护功能 (18)4.2.1 低电压保护 (19)4.2.2 三段三时限过流保护 (19)4.2.3 接地保护/告警 (19)4.2.4 过电压保护 (20)4.2.5 PT断线告警 (20)4.2.6 事故跳闸功能 (20)4.2.7 跳闸失败 (20)4.3CSC-831L定值清单及说明 (21)4.3.1 CSC-831L软压板清单 (21)4.3.2 CSC-831L定值清单及说明 (21)4.3.3 CSC-831L控制字各位定义 (22)4.4CSC-831L典型接线示意图 (23)5 CSC-831M 低压电动机保护测控装置 (25)5.1CSC-831M装置简介 (25)5.1.1保护功能 (25)5.1.2 测控功能 (26)5.1.3 管理功能 (26)5.1.4 运行控制功能 (26)5.2CSC-831M保护功能 (26)5.2.1 过载保护 (27)5.2.2 三段三时限过流保护 (28)5.2.3 堵转保护 (29)5.2.4 长起动保护 (29)5.2.5 接触器分断能力保护 (29)5.2.6 不平衡保护 (30)5.2.7 负序过流保护 (30)5.2.8 接地保护 (31)5.2.9 过压保护 (31)5.2.10 低电压保护 (31)5.2.11 PT断线告警 (32)5.2.12 起动过程中保护元件的投退 (32)5.2.13 tE时间保护（适用于CSC-831MS） (33)5.2.14 反相序保护（适用于CSC-831MS） (33)5.2.15 欠载保护（适用于CSC-831MS） (34)5.3CSC-831M运行控制功能 (34)5.3.1 电机的起机、停机 (34)5.3.2 起动时间 (35)5.3.3 起动方式 (35)5.3.4 转换时间 (35)5.3.5 失压重起动控制功能 (35)5.3.6 上电自起设置 (37)5.3.7 事故跳闸功能 (37)5.4CSC-831M定值及整定说明 (37)5.4.1 CSC-831M软压板清单 (37)5.4.2 CSC-831M保护定值 (38)5.4.3 CSC-831M控制定值 (40)5.5CSC-831M典型应用接线示意图 (41)5.5.1 断路器模式 (41)5.5.2 接触器直接起动模式 (43)5.5.3 接触器双速（双向）起动 (45)5.5.4 接触器星/角起动（Y/△起动） (47)6 CSC-831P 低压PT保护测控装置 (49)6.1CSC-831P装置简介 (49)6.1.1 保护功能 (49)6.1.2 测量功能 (49)6.2CSC-831P保护功能 (49)6.2.1 低电压保护 (49)6.2.2 过电压告警 (50)6.2.3 零序过压告警 (50)6.2.4 PT断线告警 (50)6.3CSC-831P定值及整定说明 (51)6.3.1 CSC-831P PT保护测控装置软压板清单及说明 (51)6.3.2 CSC-831P PT保护测控装置定值清单及说明 (51)6.4CSC-831P典型接线示意图 (52)7 CSC-831E交流IO单元 (54)7.1CSC-831E装置简介 (54)7.2CSC-831E定值清单及说明 (54)7.3CSC-831E典型接线示意图 (55)第二篇用户安装使用说明 (56)8 开箱检查 (56)9 安装调试 (56)9.1安装 (56)9.2装置通电检查 (56)9.3开出检查 (57)9.4跳合闸回路试验 (57)9.5站内通信检验 (57)9.6保护功能试验 (57)9.7运行检查 (57)10 人机接口及其使用说明 (58)10.1装置人机界面布置 (58)10.1.1保护测控模块人机接口及其使用说明 (58)10.1.2操作显示器人机接口 (59)10.2操作显示器菜单及使用说明 (60)10.2.1 菜单结构 (60)10.2.2 主菜单 (61)10.2.3 工程菜单 (62)10.2.4 测试菜单 (64)11运行及维护 (64)11.1装置投运 (64)11.2装置运行 (65)11.3运行注意事项 (65)11.4装置维护 (65)11.5运行环境 (65)12装置配置表 (67)13 运输、贮存 (68)第一篇装置技术说明1 概述CSC-831 系列低压保护测控装置适用于交流50Hz或60Hz、额定工作线电压100V或380V的发电厂、石化、冶金、煤炭、轨道交通等行业的低压系统中，具备完善的保护、测量、控制与监视功能，为低压系统的保护与控制提供了完整的解决方案，可有力保障配电系统的安全稳定运行。

NZB611系列微机线路保护测控装置使用说明书2007.01.15

NZB611系列微机线路保护测控装置使用说明书2007.01.15
NZB611 系列微机线路保护测控装置使用说明书
NZB611 系列 微机线路保护测控装置
使用说明书
-1-
NZB611 系列微机线路保护测控装置使用说明书
注意事项
装置外壳必须可靠接地。 装置内包含静电敏感组件，当移除装置外壳工作时，工 作接触面和工作人员必须良好接地，避免设备受到伤害。 禁止带电拔插通讯接头。 输入开关量为有源接点，确保正确接线。 现场调试时应注意大电流通电时间不能过长，本装置交 流回路 2 倍额定电流时可连续工作，10 倍额定电流时允 许 10S，40 倍额定电流时允许 1S。 电流输入极性是否正确，电压输入相序是否正确。 装置经开出传动试验后，请务必按复归键复归。
-3-
NZB611 系列微机线路保护测控装置使用说明书
4.4 NZB6114/NZB6114AC 线路保护定值清单 ...................................... 35 5 人机界面操作说明 ......................................................... 36 5.1 前面板简介 .............................................................. 36 5.2 菜单结构 ................................................................ 36 5.3 初始化界面 .............................................................. 37 5.4 正常显示界面 ............................................................ 38 5.5.主菜单.................................................................. 38 5.6.子菜单.................................................................. 38 5.6.1 定值 .................................................................. 38 5.6.2 设置 .................................................................. 40 5.6.3 事件 .................................................................. 44 5.6.4 系统测试 .............................................................. 44 5.6.5 装置信息.............................................................. 46 6 调试及维护 ............................................................... 47 6.1 程序检查 ................................................................ 47 6.2 开入量检查 .............................................................. 47 6.3 开出量检查 .............................................................. 50 6.4 模拟量检查 .............................................................. 51 6.5 整组试验 ................................................................ 52 6.6 维护说明 ................................................................ 52 7 订货与选型 .............................................................. 53 7.1NZB61 系列保护及测控装置选型表 ........................................... 53 7.2 订货须知 ................................................................ 55

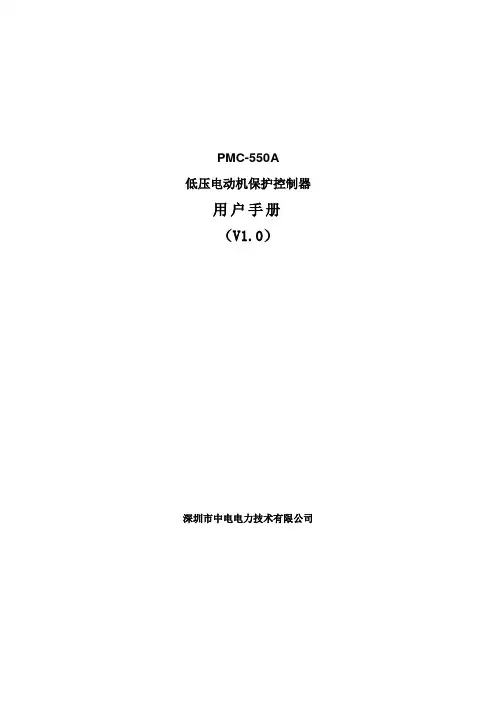

PMC-550A低压电动机保护控制器说明书V1.0(硬件)

PMC-550A低压电动机保护控制器说明书V1.0(硬件)
控制方式齐全，内置直接起动、正反转起动控制、降压起动、软起动配合、变频起动配合、大电机辅助控制等控制方式，仅需简单设置即可实现不同控制功能逻辑转换，灵活性和通用性很强；
装置可存储最新的64次故障参数和信息，故障记录带有时标功能，记录故障发生的年月日时分秒；
维护管理方便，显示故障参数、报警信息、状态指示、电动机起动和运行信息、接触器故障跳闸操作次数等，便于故障分析，生产效能统计及有选择地合理检修；
2.0倍额定电压，允许10s
1.5
（1）相电压测量范围：220V 5V～370V；误差：±0.5%
400V 5V～660V；误差：±0.5%
（2）电流测量范围：（0.05～1.2）倍的额定电流；误差：±0.5%
（3）测量精度：
有功功率：±1.0%
无功功率：±1.0%
有功电能：±1.0%
无功电能：±2.0%
1.7
（1）介质强度
符合GB/T14598.3-2006规定；
工频电压2kV，时间1分钟。
（2）绝缘电阻
符合GB/T14598.3-2006的规定；
500V兆欧表测试，绝缘电阻值不小于100MΩ。
（3）冲击电压
符合GB/T14598.3-2006规定；
承受1.2/50μs峰值为5kV的标准雷电波的冲击。
“抗晃电”功能，保证短时晃电现象不影响生产工艺过程的连续性；
自起动功能，主电路短时停电或电源切换后根据设定参数可实现分时顺序起动，并且可以通过测试模式来得到获得匹配的分批起动时间；
测量参数全，电流参数、电压参数、功率参数、电能参数，电流、电压精度可达0.5级；
强大的变送器功能，内置4-20mA模拟量输出，可选择多种电动技术有限公司专注于工业用户电力自动化，为满足用户对低压电动机保护、测量和控制的需求，开发出适合国内用户的PMC-550系列低压电动机保护测控装置。PMC550A低压电动机保护控制器融合先进的网络通讯技术，与接触器、软起动器、塑壳断路器等配合，为低压交流电动机回路提供了一整套集控制、保护、测量、计量和通迅于一体的专业化的解决方案，取代了热继电器、热保护器、漏电保护器、欠电压保护器、防干转等多种分列保护器，取消了时间继电器、中间继电器、辅助继电器、电流互感器、仪表、控制和选择开关、指示灯、可编程控制器、变送器多种附加元件，是智能化MCC的理想选择。适用于电力、石化、轻工、煤炭、造纸、钢铁、冶金等诸多行业。

配网测控单元-智能分布式配电终端(南方电网标准)

配网测控单元-智能分布式配电终端(南方电网标准)
4. 装置结构............................................................................................ 11
4.1 装置示意图........................................................................................................................11 4.2 装置结构图..........................................................................................11

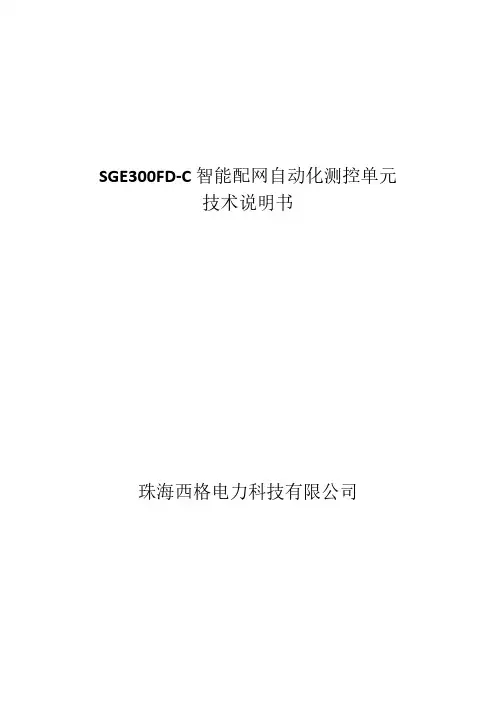

SGE300FD-C 智能配网自动化测控单元 技术说明书
珠海西格电力科技有限公司
前言 使用产品前，请仔细阅读本章节！
本章叙述了使用产品前的安全预防建议。在安装和使用时，本章内容必须全部阅读和充分 理解。忽略说明书中相关警示，因不当操作造成的危害，本公司不承担相应责任。
在对本装置做任何操作前，相关专业人员必须仔细阅读本说明书，熟悉相关内容。 操作指导及警告：
危险！ 在一次系统带电运行时，绝对不允许将与装置连接的电流互感器二次开路！该回路开路可
能会产生极端危险的高压；绝对不允许将与装置连接的电压互感器二次短路！该回路短路可能 会产生极端危险的短路电弧；
警告！ 电气设备在运行时，装置的某些部件可能带有高压。不正确的操作可能导致严重的人身伤
害和设备损坏。 只有具备资质的合格专业人员才允许对装置或在装置临近工作。工作人员应熟知本说明书
中提到的注意事项和工作流程，以及安全规定。 特别注意：一些通用的工作于高压带电设备的工作规则必须遵守，否则可能导致严重的人

NS3611线路保护测控装置技术使用说明书

NS3611线路保护测控装置技术使用说明书
引用标准gbt142852006继电保护和安全自动装置技术规程gbt151452001微机线路保护装置通用技术条件dlt4782001静态继电保护及安全自动装置通用技术条件dlt7692001电力系统微机继电保护技术导则dlt6671999继电保护设备信息接口配套标准dlt860变电站通信网络和系统qgdw383智能变电站技术导则qgdw39311066kv220kv智能变电站设计规范qgdw394330kv750kv智能变电站设计规范qgdw441智能变电站继电保护技术规范qgdw414变电站智能化改造技术规范ns3611线路保护测控装置技术使用说明书10技术条件21额定参数直流电源dc
4.1. 模件配置 ......................................................................................................................................................... 18 4.2. 各模件说明...................................................................................................................................................... 19 4.3. 背板端子图...................................................................................................................................................... 23 4.4. 虚端子表 ......................................................................................................................................................... 26

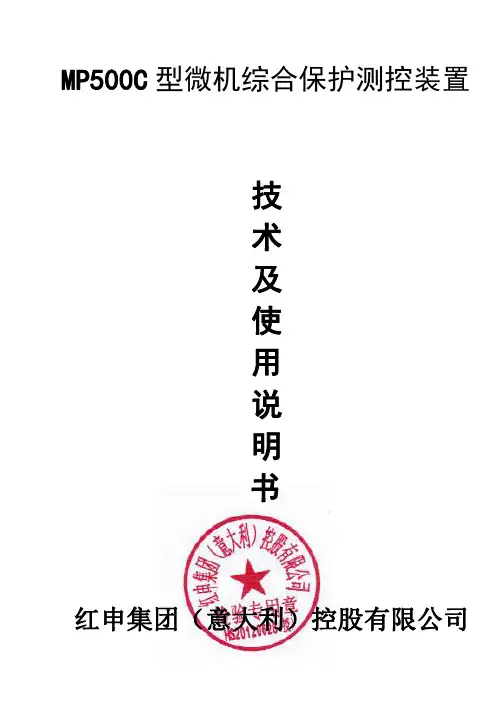

MP500C微机综合保护测控装置用户手册

MP500C微机综合保护测控装置用户手册

MP500C型微机综合保护测控装置技术及使用说明书红申集团（意大利）控股有限公司目录一、适用范围 (1)二、主要功能 (1)2.1保护功能 (1)2.2数据采集功能 (1)2.3事件记录功能 (1)2.4控制功能 (1)2.5操作箱功能 (2)2.6通讯功能 (2)2.7故障记录及故障录波功能 (2)三、保护定值表及说明 (2)四、装置参数及说明 (4)五、装置开入设置及说明 (5)说明： (5)六、各种保护工作原理 (6)6.1母充保护 (6)6.2定时限过流保护 (6)6.3反时限过流保护 (7)6.4过负荷保护 (7)6.5定时限负序保护 (7)6.6反时限负序保护 (7)6.8低电压保护 (8)6.9过电压保护 (8)6.10重合闸功能 (8)6.11PT断线 (9)6.12跳闸回路监视 (9)6.13合闸回路监视 (9)七、操作说明 (9)7.1面板说明 (9)7.1.1信号灯说明 (9)7.1.2键盘说明 (10)7.2人机界面 (10)7.2.1循环显示 (10)7.2.2主菜单 (11)17.2.3压板查看 (12)7.2.4状态显示 (12)7.2.4.1保护量 (12)7.2.4.2遥测量 (13)7.2.4.3开入量 (13)7.2.4.4开出量 (13)7.2.4.5装置信息 (13)7.2.5报告显示 (14)7.2.5.1保护动作报告 (14)7.2.5.2开入变位报告 (14)7.2.5.3遥控操作报告 (15)7.2.5.4装置自检报告 (15)7.2.5.5开关分闸次数 (15)7.2.6.密码菜单 (15)7.2.7.参数设置 (16)7.2.7.1保护定值整定 (16)7.2.7.2装置参数设置 (17)7.2.7.3采样精度调整 (17)7.2.7.4装置时钟设置 (17)7.2.7.5装置密码设置 (18)7.2.7.6装置开入设置 (18)7.2.8开出传动 (19)7.2.9信息清除 (19)八、外部接线端子图 (21)九、典型设计图 (21)十、装置外形及开孔尺寸 (22)2一、适用范围本装置可对35KV及以下电压等级的架空线路、电缆线路、变压器、电动机、电容器等设备提供完善的保护、测量、控制及通信功能。

F650终

F650终

第二章 Ｆ６５０输入输出模块
第一节 Ｆ６５０模拟信号输入模块
Ｆ６５０采集的模拟信号包括：电压信号和零序电压信号（由Ⅰ、Ⅱ段6000/100PT柜 来），电流信号（由母线室3个电流互感器引出），零序电流信号（由母线室零序电流互感 器引出）。 44#变电所所选型号的F650无模拟量输出。
第二节 F650数字Ｉ/Ｏ模块
C201跳闸
F_07:欠频率保护跳C201(未投用)
G_03:氨鼓风机连锁跳C201
F11输入
AND
G_03闭合
氨鼓风机连锁跳C201
G_01:保护动作闭锁开车回路
相IOC1高定值运行 相IOC2高定值运行
OR
LED2
接点输出F_03 接点输出G_03 虚拟输出011 相欠电压1运行 F_06输出闭合 LED2
F5 F6 F7 F8
F9~F10 F11 F12~F14 F15 F16
ZK开关位置信号 低油压启动辅助油泵 接地刀位置信号
第二节 C201的输入模块接线图
第三节 C201的输出模块
输出 定义 描述
F_01
F_02 F_03 F_04 F_05 F_06 F_07 G_03 G_01
用于遥控合闸
第三章 C201压缩机F650保护和控 制原理
44#变电所进线柜、母联柜、电机柜、变压器柜均选用F650作为保护 装置，35KV主变也选用F650作为变压器后备保护。 在每台高压柜上面，不管从保护功能，保护定值，控制原理，逻辑编 程,F650起的作用都不相同。因此，以C201压缩机为例，来简要说明 F650的保护和控制功能。 C201与辅助油泵和氨鼓风机有连锁，因此较一般高压电机更具代表 性。 下面就以C201压缩机为例，介绍F650在C201中的使用。

ABB REF 541 543 545 馈线保护终端 说明书

ABB REF 541 543 545 馈线保护终端 说明书

● 保护功能
关于功能分级和保护功能的详细资料可以参考
● 测量功能
“订货”章节中的表“功能分级，保护功能”。
● 电能质量监测功能
● 故障录波
测量功能
● 控制功能
测量功能包括三相电流、零序电流、三相电压、
● 故障定位
零序电压、频率、有功和无功功率和功率因数
● 状态监测功能
的测量。此外，还有其他的测量功能。
一般功能的输出作为逻辑输入。此外，还可以
所有的控制功能和控制逻辑都可以采用继电器 通过使用继电器配置工具将开关量输入和输
配置软件整定，装置大液晶屏的 MIMIC 配置画 出、LON 网输入和输出作为逻辑编程输入。
面也可以用继电器配置工具软件编辑。一次设
备的状态就显示在装置液晶屏上，并实现就地 其他功能
开关量输出接点 馈线保护终端的开关量输出接点有如下类型：
电气联锁 LED 指示灯 电气联锁 LED 指示灯用于显示操作控制处于 电气联锁状态或解除电气联锁状态，当解除联 锁状态下不考虑联锁条件也能操作。
跳闸回路监视 该功能用于监视断路器的跳闸回路。如果跳闸 回路发生故障，回路不能完成跳闸，装置就会 发出报警。
传 感 器（ R o g o w s k i 线 圈 ）或 电 压 传 感 器 可 外部接点抖动和振荡过滤
以 被 连 接 到 任 意 传 感 器 输 入 口 上 。 接 线 图 馈线保护终端有两个综合参数用于外部接点输
详 见 有 关 图 纸 。需 要 订 货 时 ，请 注 明 模 拟 量 入抖动过滤。这些设定的参数用于检测所有开
Control room connection
RER 111 LON star-coupler
Optical LON bus

PA150微机综合保护装置说明书

PA150微机综合保护装置说明书

第一章 PA150+系列概述1．适用范围PA150+系列微机综合保护测控装置是针对企业电力系统的老款PA150升级而来的新型“四合一”综合保护测控装置，它适用于石化、钢铁、冶金等行业，也适用于电力行业中对保护功能要求比较灵活的场合。

PA150+系列保护测控装置采用先进的技术，精心的设计，使保护和测控既相对独立又相互融合，保护装置工作不受测控和外部通信的影响，确保保护的安全性和可靠性。

PA150 系列保护测控装置不仅支持现场所需的保护、监视、控制功能，还支持综合自动化所需的各种高级应用功能，如故障信息、电量变送功能等，为企业电力系统的安全、稳定、经济运行提供了坚实的基础。

2．主要特点●装置采用全封闭机箱，强弱电严格分开，取消传统背板配线方式，同时在软件设计上也采取相应的抗干扰措施，装置的抗干扰能力大大提高，对外的电磁辐射也满足相关标准。

●硬件资源丰富，开入量可达12 路，提供丰富的信号和出口接点。

●操作回路交、直流配置灵活，可以适应各种操作机构。

●保护功能配置齐全、动作快速、性能可靠。

●具备完善的装置测试功能，方便了现场的调试和检测。

●装置具备软件对时和硬件对时功能。

硬件对时支持GPS 差分秒脉冲对时或者IRIG-B 码对时，装置可自动识别对时方式。

●完善的事件报告处理功能，可保存最新32次动作报告，最新32次S0E变位记录报告，最新32次用户操作记录报告。

●保护功能和通信功能分别由独立的CPU 来实现，网络的状况不影响保护的正常运行。

良好的人机界面、汉字显示、中文报告显示。

●支持一路独立的485 口通信，MODBUS-RTU协议。

●符合《DL/T 478 一2001 静态继电保护及安全自动装置通用技术条件》 规程要求。

●符合《B14285-93 继电保护和安全自动装置技术规程》规程要求。

3．PA150+系列装置液晶显示说明3.1主画面液晶显示说明装置上电后，正常运行时液晶屏幕将循环显示主画面，基本格式如下（以PA150+F1 为例）:3.2 保护动作时液晶显示说明本装置能存储32次动作报告，当保护动作时，液晶屏幕自动显示最新一次保护动作报告，当一次动作报告中有多个动作元件时，所有动作元件将循环显示，格式如下：3.3 自检出错时液晶显示说明本装置能存储32 次装置自检报告，保护装置运行中，硬件自检出错将立即显示自检报告，当一次自检报告中有多个出错信息时，所有自检信息将滚屏显示，格式如下：4．PA150+系列装置菜单功能说明在主画面状态下，按‘确认’键可进入主菜单，通过‘↑’、‘↓’、‘确认’和‘取消’键选择子菜单。

GT-501电缆综合测试高压信号发生器安全操作规程

GT-501电缆综合测试高压信号发生器安全操作规程

GT-501电缆综合测试高压信号发生器安全操作规程GT-501电缆综合测试高压信号发生器是一种电力电缆综合测试设备，是用于发生高压信号的发生器。

在使用GT-501电缆综合测试高压信号发生器时，必须严格遵守其安全操作规程，以确保人员和设备的安全。

以下是GT-501电缆综合测试高压信号发生器安全操作规程：一、接地保护GT-501电缆综合测试高压信号发生器在使用前必须接地。

接地线必须与接地系统连接牢固，接地线的连接不能断开或松动。

在测试高压电缆时，必须使用绝缘手套和绝缘鞋，并防止与爆炸危险区域接触。

二、设备检查在使用GT-501电缆综合测试高压信号发生器前，必须检查设备是否正常工作，特别注意四个完好的脚垫和接地情况，确认仪器的所有部件都牢固可靠。

三、操作步骤1. 在使用前，确认高压信号发生器电源开关已经关闭。

2. 将待测试的电缆接入高压信号发生器，开始进行测试。

3. 当测试结束时，必须将高压信号发生器电源开关关闭，并拔掉电源电线。

四、安全注意事项1. GT-501电缆综合测试高压信号发生器在使用时，不能作为开关及其他设备的备用电源。

2. 在使用高压信号发生器测试高压电缆时，应确保测试人员、测试设备和待测电缆之间的距离，以免发生危险。

3. 在使用高压信号发生器时，禁止任何人靠近发生器，尤其是发生器未关闭的情况下。

4. 高压信号发生器在运行时会产生高压电场，必须避免人员接触。

5. 使用高压信号发生器时，必须按照正常的操作程序进行操作，并确保电压和电流在安全范围内。

GT-501电缆综合测试高压信号发生器安全操作规程必须严格遵守，以确保测试人员和测试设备的安全。

只有在安全操作的前提下，才能够顺利的完成对电缆的测试。

南自综保(PDS系列保护器)说明书

南自综保(PDS系列保护器)说明书
1.1. 产品适用范围 ··························································································································· 1 1.2. 产品特点··································································································································· 1 1.3. 产品功能配置 ··························································································································· 2
二、主要参数和技术指标 ·······················································································································10
2.1. 工作电源································································································································· 10 2.2. 工作频率································································································································· 10 2.3. 交流电流输入 ························································································································· 10 2.4. 交流电压输入 ························································································································· 10 2.5. 开关量输入····························································································································· 10 2.6. 温度电阻输入（选配） ········································································································· 11 2.7. 接点输出································································································································· 11 2.8. 模拟量输出（选配） ············································································································· 11 2.9. 通讯接口································································································································· 11 2.10. 环境······································································································································· 12 2.11. 型式试验······························································································································· 12 2.12. 保护功能性能指标 ··············································································································· 13 2.13. 测控功能性能指标 ··············································································································· 13 2.14. 采用的国际和国家标准 ······································································································· 14

(完整word版)配电自动化馈线终端(FTU)技术规范

(完整word版)配电自动化馈线终端(FTU)技术规范
p）应满足国家发改委14号令及国家电网公司二次安全防护相关要求。
223.2“三遥”FTU功能要求
a）满足2.4.1基本功能要求。
b）具备为开关动作提供配套电源的能力，满足控制开关分合闸，数据远传及远方控制功能。
c）具备就地/远方切换开关和控制出口硬压板，支持控制出口软压板功能；
d）具备双路供电电源输入和自动无缝切换功能。
d）抗浪涌干扰的要求
按GB/T 15153.1中的有关规定执行。
在施加如表5规定的浪涌干扰电压和1.2/50卩s波形的情况下，设备应能正常工作，其性能指 标符合基本性能的要求。
表5高频干扰、快速瞬变和浪涌试验的主要参数
试验项目
级别
共模试验值（*）
试验回路
高频干扰
3
2.5kVP
信号、控制回路和电源回路
凡是不注日期的引用文件，其最新版本适用于本文件。
GB/T 17626.1
电磁兼容试验和测量技术抗扰度试验总论
GB/T 17626.2
静电放电抗扰度试验
GB/T 17626.3
射频电磁场辐射抗扰度试验
GB/T 17626.4
浪涌（冲击）抗扰度试验
GB/T 17626Leabharlann 5电快速瞬变脉冲群抗扰度试验
GB/T 17626.8
d）无线通信模块与SIM卡的接口应符合GSM11.11的要求，与SIM卡交互数据应符合GSM11.14要 求。
e）无线通信模块支持端口数据监视功能，具备网络中断自动重连功能。
f）无线通信模块应支持SMS管理功能，可通过SMS支持关键参数设置、状态查询、故障诊断功能。
g）无线通信模块应支持本地维护功能，可通过本地维护接口支持调试、参数设置、状态查询和软 件升级。

继电保护通用技术规范(2018年试行版)

继电保护通用技术规范(2018年试行版)

继电保护通用技术规范（2018年试行版）■标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-Kn继电保护通用技术规范（2018年试行版）General SPeC i f i Cat i On for POWer SyStem PrOteCtionQ/CSG中国南方电网有限责任公司企业标准1 范围 ........2 规范性引用文件3 术语和定义....4 缩略语 .......5 总则 .............................................................. 6 装置技术要求 (7)屏柜要求 ..........................................................8 直流电源配置技术原则 .............................................. 9 二次回路及抗干扰技术要求 .......................................... 10试验方法 ........................................................... 11 9ΔC ••••«••••••••••••••••••••••••••••••••••••••••••••••••••••••• 12标志、包装、运输和贮存 ............................................. 13其他 ............................................................... 14 与相关标准的衔接 ................................................... 附录A （资料性附录）保护上值信息文件化规范 附录B （资料性附录）保护档案文件化规范 附录C （资料性附录）保护状态信息文件化规范・・・・・ 附录D （资料性附录）保护告警信息文件化规范・・・・・ 附录E （资料性附录） 网络压力测试方案 附录F （资料性附录）IED物理端口描述及站控层双网配置示例 附录G （资料性附录）装置对外通讯映射目录汇总 ...... 附录H （资料性附录）文件化信息点汇总 .................・1 ・1 ・2 •3・4 23 27 29 32 36 38 39 39 43 64 71 78 89 96 100 104发布本技术规范遵循《南方电网电力装备技术导则》（Q/CSG 1203005-2015）规定的技术原则，根据GB/T 1. 1-2009相关规则编制。

NSR201R系列技术说明书V3_30

NSR201R系列技术说明书V3_30

NSR201R(Z/P/C)110kV线路保护测控装置技术使用说明书NSR201R-0009R2009 V3.30国电南瑞科技股份有限公司2009年3月编写：许捷曹团结于海波蒋雷海袁浩马新平吴海田小峰黄国方周斌沈健审核：俞拙非批准：陈建玉* 本说明书适用于NSR201R 系列装置V3.3X版本程序* 产品与说明书不符之处，以实际产品为准* 更多产品信息，请访问互联网：目录1 概述 (1)1.1 应用范围 (1)1.2 装置功能 (1)1.3 主要功能特点 (2)1.4 装置特点 (3)2 技术条件 (4)2.1符合的主要标准 (4)2.2 额定参数 (4)2.3 过载能力及精确工作能力 (4)2.4 功率消耗 (4)2.5 输出接点负载能力 (4)2.6电磁兼容性能 (5)2.7 绝缘性能 (5)2.8 环境参数 (5)2.9 主要保护元件技术指标 (5)2.10 纵联光纤通信接口技术指标 (7)3 软件与保护原理 (8)3.1 总述 (8)3.2 起动元件 (8)3.3 距离保护 (9)3.4 振荡闭锁 (15)3.5 零序（方向）过流保护 (16)3.6 变压器远后备保护 (18)3.7 双回线相继速动 (19)3.8 不对称故障相继速动 (19)3.9 过电流附加段 (20)3.10 过负荷 (20)3.11 TA、TV断线检测 (20)3.12 自动重合闸 (21)3.13 低周减载与低周解列 (23)3.14 低压解列 (23)3.15 故障录波与故障测距 (24)3.16 高频纵联保护 (24)3.17 纵联电流差动保护 (26)4 定值内容及整定说明 (31)4.1 NSR201R(Z)保护定值与系统参数清单 (31)4.2 NSR201R(Z)保护定值与系统参数整定说明 (33)4.3 NSR201R(P)保护定值与系统参数清单 (36)4.4 NSR201R(P)保护定值与系统参数整定说明 (38)4.5 NSR201R(C)保护定值与系统参数清单 (39)4.6 NSR201R(C)保护定值与系统参数整定说明 (42)4.7相继速动功能整定说明 (42)4.8通讯参数定值 (43)5 装置硬件 (45)5.1 电源模件（DC） (45)5.2 CPU模件（CPU） (48)5.3交流模件（AC） (50)5.4 开入模件（DI） (52)5.5 开出模件（DO） (55)5.6 断路器操作回路模件（SWJ） (56)5.7 电压切换模件（YQJ） (59)5.8 网络扩展模件（NET4-V1） (60)5.9 人机界面模件（HMI） (62)6 安装及接线 (63)6.1 装置外观 (63)6.2 机械结构与安装尺寸 (64)6.3 端子接线图 (65)7 装置运行与监视 (69)7.1 指示灯说明 (69)7.2 装置运行与维护 (69)7.3 保护动作指示 (72)8 使用操作 (73)8.1 按键操作方法 (73)8.2 菜单和显示 (73)8.3 定值管理 (77)8.4 精度校准 (77)8.5 出口传动 (78)8.6 通电检查 (78)附录1 订货须知 (79)附录2 调试大纲 (81)2.1 试验注意事项 (81)2.2 交流回路校验 (81)2.3 输入接点检查 (81)2.4 输出接点检查 (81)2.5 整组试验 (81)2.6 打印动作报告 (84)附录3 光纤通道调试方法 (85)3.1 专用光纤通道的调试步骤 (85)3.2 复用通道的调试步骤 (85)附录4 PT检修功能使用说明 (87)1 概述1.1 应用范围NSR201R系列线路保护测控装置是基于32位微处理器（MCU）和32位浮点型数字信号处理器（DSP）的新型数字式线路保护装置，主要适用于110kV输电线路的主后备一体化保护。

GW智能电机保护控制器选型手册

GW智能电机保护控制器选型手册
100MΩ/500V 2kV(r.m.s),50Hz,1min
-10℃~55℃ -25℃~70℃ 20%RH~95%RH 无凝露
大气压力
80kPa~110kPa(相对海拔 2km 以下)
电磁兼容 静电放电 辐射电磁场 快速瞬变干扰
GB/T14598.14(idt IEC60255-22-2)规定的 III 级（接触放电 8kV）静电放电干扰实验 GB/T14598.9(idt IEC60255-22-3)规定的 III 级（40dB µV/m）辐射电磁场干扰实验 GB/T14598.10(idt IEC60255-22-4)规定的 III 级（通讯端口 2kV,其它端口 4kV）快速瞬变干扰实验
测量和控制数字数据通信工业控制系统用现场总线 GB/T620540.1-6-2006
类型 3：PROFIBUS 规范
测量精度
电流
电压 频率 功率因数 功率 电能 电气绝缘性能 绝缘强度 介质强度 环境条件 工作环境 储存环境 相对湿度
GW2300:±1%（≤120%Ie），±3%（120%Ie～800%Ie） GW2320/1:±1%（≤120%Ie），±3%（120%Ie～800%Ie） GW2310:±0.5%（≤120%Ie），±2.0%（120%Ie～800%Ie） GW2300:±1%;YD2310: ±0.5%； GW2310:±0.1Hz； GW2310:±1.0% ； GW2310: ±1.0%； GW2310: ±2.0%；
√ — √
— √
—
— 2路
√ —
8 路有源 — 4路
LCD 可选
√
系列
产品图片
广州格务电气自动化设备有限公司
GW2300 系列（GW2302-F、GW2302、GW2301 只是结构不同）
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

GT505F低压线路保护测控装置主要用于低压馈线、分支或母线分段回路的测控与保护。

针对低压线路提供一整套集控制、保护、测量、计量和通迅于一体的专业化的解决方案，是智能化PC的理想选择。

广泛适用于电力、石化、轻工、煤炭、造纸、钢铁、冶金等诸多行业。

★产品特点：
◆辅助电源支持DC 110/220V或AC220V；
◆所有接线全部采用即插即拔的插头联接方式，使用具有高可靠性的插件，彻底消除接触不良的隐患；
◆保护功能：产品内置丰富的保护功能，仅需简单选择即可实现保护的投入或退出、告警或跳闸；
◆测量参数包括：电流参数、电压参数、功率参数、电能参数，功率因数等；
◆强大的变送器功能，内置4-20mA模拟量输出，可选择多种线路运行参数，且范围可调；
◆装置存储最新的64次故障参数和信息，故障记录带有时标功能，记录故障发生的年月日时分秒毫秒；
◆装置显示故障参数、告警信息、状态指示，便于故障分析，生产效能统计及有选择地合理检修；
◆显示指示直观，操作简单，采用中文液晶显示器，直观显示和指示各种参数、信息和状态；
◆配置有接地保护功能，可通过附加增选零序电流测量的漏电保护功能；
◆4路继电器输出功能，分别为跳闸、合闸、告警、装置异常告警；
◆标准配置8路开关量输入，5路专用DI用途固定，3路自定义DI可输入关心的状态量；
◆2路标准RS-485通讯接口，使用标准MODBUS-RTU规约；
◆安装外形尺寸更合理，可安装于各种抽屉柜中。

产品满足常用的GCS、GCK、GHK168、MNS、GZT等包括1/4抽屉在内的成套柜及各种控制箱的安装要求，产品为模块化结构，固定方式灵活多样。

★产品保护功能：
速断保护、限时速断保护、过流保护（三段一时限）、接地保护、过负荷保护、后加速保护、电流不平衡保护、漏电保护、低电压保护、过电压保护、工艺连锁保护、电压断线告警、弹簧储能监视、控制回路监视。

★产品测量功能：
三相电流、零序电流3I0、电流不平衡度、三相线电压、有功功率(总)，无功功率(总)、功率因数(总)、频率、有功电能、无功电能、电能脉冲计数。

★产品维护管理功能：
运行状态指示、DI/DO状态查询、SOE查询( 64次，有时标) 。

★产品通讯功能：
2路RS-485通讯标准的MODBUS规约。
