当前位置：文档之家 › 2 iPACS-5711线路保护测控装置技术说明书V2.01

2 iPACS-5711线路保护测控装置技术说明书V2.01

  • 格式：doc
  • 大小：1.48 MB
  • 文档页数：25

下载文档原格式

  / 25

合集下载

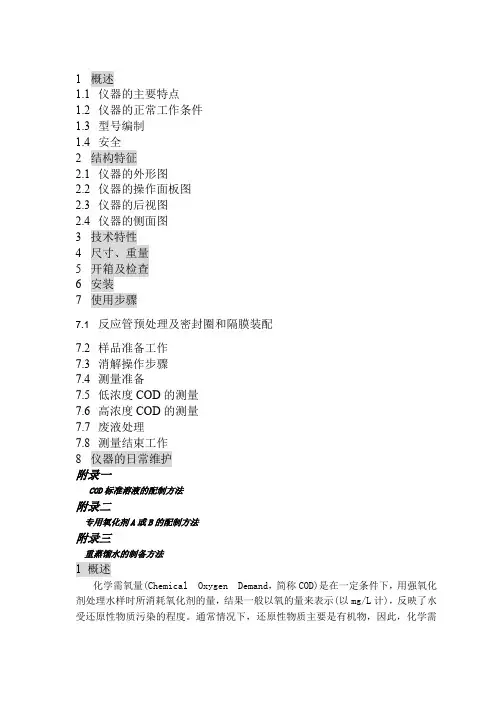

571分析仪说明书-9页精选文档

571分析仪说明书-9页精选文档

1概述1.1仪器的主要特点1.2仪器的正常工作条件1.3型号编制1.4安全2结构特征2.1仪器的外形图2.2仪器的操作面板图2.3仪器的后视图2.4仪器的侧面图3技术特性4尺寸、重量5开箱及检查6安装7使用步骤7.1反应管预处理及密封圈和隔膜装配7.2样品准备工作7.3消解操作步骤7.4测量准备7.5低浓度COD的测量7.6高浓度COD的测量7.7废液处理7.8测量结束工作8仪器的日常维护附录一COD标准溶液的配制方法附录二专用氧化剂A或B的配制方法附录三重蒸馏水的制备方法1 概述化学需氧量(Chemical Oxygen Demand，简称COD)是在一定条件下，用强氧化剂处理水样时所消耗氧化剂的量，结果一般以氧的量来表示(以mg/L计)，反映了水受还原性物质污染的程度。

通常情况下，还原性物质主要是有机物，因此，化学需氧量也是作为有机物相对含量的指标之一。

化学需氧量测定方法通常是重铬酸钾法或高锰酸钾法。

欧美多采用重铬酸钾法，日本则广泛采用高锰酸钾法，我国根据自己的国情规定了用重铬酸钾法测定化学需氧量。

COD-571型化学需氧量分析仪是采用比色法测定化学需氧量的实验室仪器。

参照了我国有关化学需氧量的测定方法，我们专门设计了与分析仪配套的消解装置，可同时进行21个样品加热回流仪器，具有体积小，操作方便，节约大量水、电及试剂，减少二次污染等优点,主要适用于焦化、造纸、石化、印染、皮毛、制革、制药、试剂、食品加工等工业废水中化学需氧量的测定。

1.1仪器的主要特点1.采用单片机技术，中文菜单显示操作简单明了。

2.COD分析仪可直接读取COD结果，无需滴定等其它方法进行分析。

3.采用PP40打印机，可将结果打印输出。

1.2仪器的正常工作条件1.环境温度：(5～35)℃；2.相对湿度：不大于85％；3.供电电源：AC(220±22)V，频率(50±0.5)Hz；4.周围空气中无腐蚀性的气体存在；5.周围无影响性能的振动存在；6.周围除地磁场外无其它影响性能的电磁场干扰。

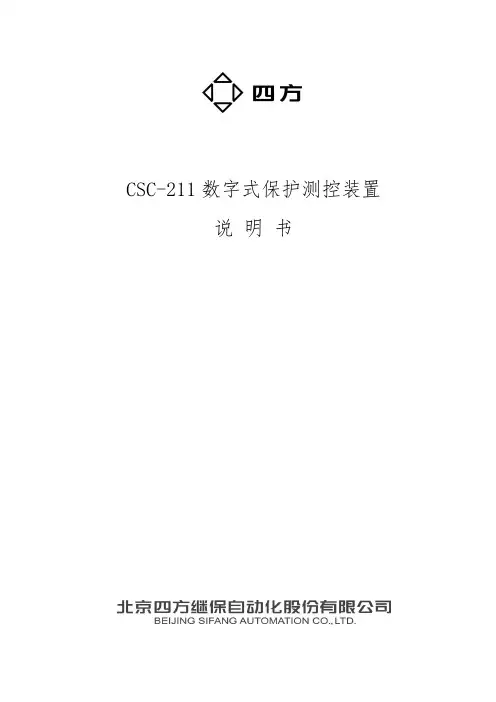

CSC-211数字式保护测控装置说明书(0SF.451.045)-V2.00(中文)

CSC-211数字式保护测控装置说明书(0SF.451.045)-V2.00(中文)

CSC-211数字式保护测控装置说明书CSC-211数字式保护测控装置说明书编制：王彦辉张志强校核：杨卉卉郑磊标准化审查：郑蔚审定：邹卫华出版号：V2.00文件代号：0SF.451.045出版日期：2009年12月版权所有：北京四方继保自动化股份有限公司注：本公司保留对此说明书修改的权利。

如果产品与说明书有不符之处，请您及时与我公司联系，我们将为您提供相应的服务。

技术支持电话：8 传真：0重要提示感谢您使用北京四方继保自动化股份有限公司的产品。

为了安全、正确、高效地使用本装置，请您务必注意以下重要提示：1)本说明书仅适用于V2.00版本以上程序的CSC-211数字式保护测控装置。

2)请仔细阅读本说明书，并按照说明书的规定调整、测试和操作。

如有随机资料，请以随机资料为准。

3)为防止装置损坏，严禁带电插拔装置各插件、触摸印制电路板上的芯片和器件。

4)请使用合格的测试仪器和设备对装置进行试验和检测。

5)装置如出现异常或需维修，请及时与本公司服务热线联系。

6)本装置的操作密码是：8888，出厂设置的操作密码为7777。

7)出版号是说明书的版本号，不代表软件版本号。

8)保护信息点表（含103及CSC-2000规约）另有相关文件说明。

目录第一篇装置的技术说明 (1)1概述 (1)1.1 适用范围 (1)1.2 装置主要特点 (1)2技术条件 (3)2.1 环境条件 (3)2.2 电气绝缘性能 (3)2.3 机械性能 (3)2.4 电磁兼容性 (3)2.5 安全性能 (4)2.6 热性能（过载能力） (4)2.7 功率消耗 (4)2.8 输出触点容量 (4)2.9 装置主要技术参数 (4)3装置硬件 (6)3.1 装置结构 (6)3.2 装置功能组件概述 (6)3.3 交流插件（AC） (7)3.4 CPU插件（CPU） (7)3.5 逻辑插件（LOG） (7)3.6 开出插件（DO） (7)3.7 通信插件（COM） (8)3.8 人机接口（MMI） (8)3.9 电源插件（POW） (8)3.10 插件布置 (8)4测控功能 (9)4.1 测量表计 (9)4.2 断路器控制 (9)4.3 运行方式控制 (9)4.4 可编程逻辑控制 (9)4.5 事故记录和分析 (9)4.6 通信 (11)4.7 诊断功能 (12)4.8 EPPC®调试分析软件 (12)5CSC-211数字式线路保护测控装置 (13)5.1 装置简介 (13)5.2 保护元件 (13)5.3 定值及整定说明 (28)5.4 装置端子图 (33)5.5 接线示意图 (35)5.6 订货时需提供以下技术参数 (36)第二篇用户安装使用 (38)6开箱检查 (38)7安装调试 (38)7.1 安装 (38)7.2 通电前的检查 (38)7.3 绝缘电阻测量 (38)7.4 装置通电检查 (38)7.5 采样精度检查 (39)7.6 开入、开出校验 (39)7.7 跳合闸电流保持试验 (39)7.8 站内通信检验 (39)7.9 保护功能试验 (39)7.10 相序检查 (39)8人机接口及其操作 (40)8.1 装置正面布置图 (40)8.2 正常运行显示 (41)8.3 装置菜单 (42)8.4 菜单功能说明 (42)9运行及维护 (44)9.1 装置投运 (44)9.2 装置运行 (44)9.3 运行注意事项 (45)9.4 装置的维护 (45)9.5 运行环境 (45)10运输、贮存 (45)11附图和附表 (46)11.1 电源插件原理图 (46)11.2 逻辑插件原理图 (47)11.3 跳闸插件原理图 (48)11.4 常见故障及对策 (50)附录1：CSC-200测控定值清单 (51)附录2：微机保护调试软件EPPC使用说明 (54)第一篇装置的技术说明1概述CSC－200系列数字式保护测控装置适用于110kV以下电网及发电厂的厂用电系统，具备完善的保护、测量、控制与监视功能，为低压电网及厂用电系统的保护与控制提供了完整的解决方案，可有力地保障低压电网及厂用电系统的安全稳定运行。

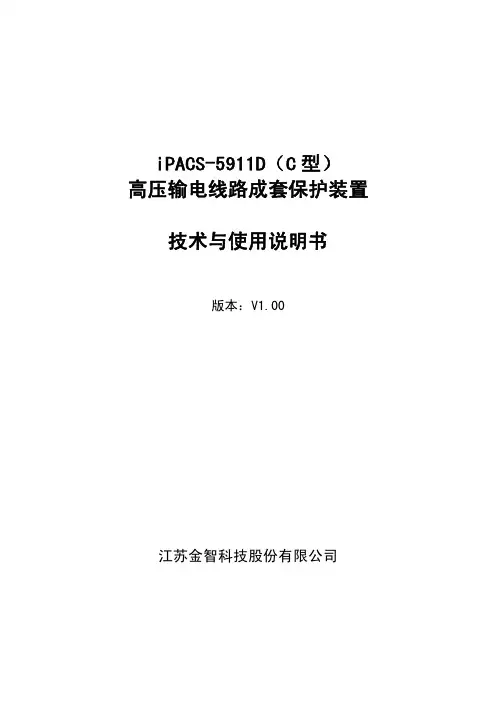

iPACS-5911DC保护测控一体说明书V1.00

iPACS-5911DC保护测控一体说明书V1.00
iPACS-5911D（C 型） 高压输电线路成江苏金智科技股份有限公司
目
录
1 概述 ............................................................................................................................................................. 1 1.1 应用范围 ............................................................................................................................................. 1 1.2 保护配置 ............................................................................................................................................. 1 1.3 性能特征 ............................................................................................................................................. 1 2 技术参数 .................................................................................................................................

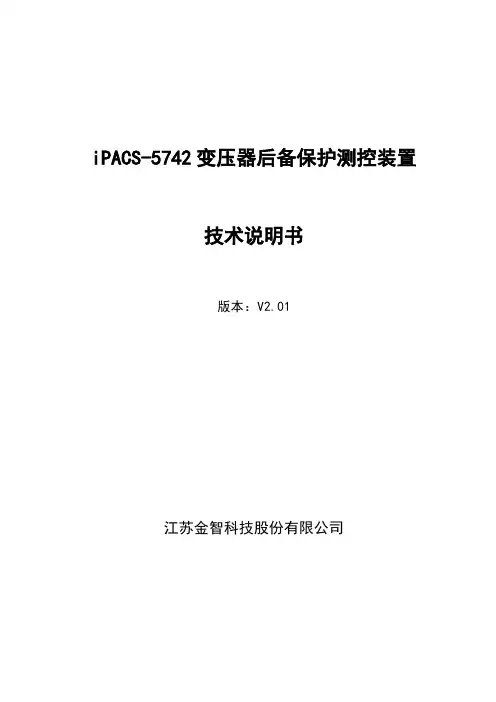

iPACS5742变压器后备保护测控装置技术说明书V2.01

iPACS5742变压器后备保护测控装置技术说明书V2.01
复合电压动作后装置输出二付空接点，同时复合电压闭锁过流保护可取其它侧复合电压（经控制字选择）。
装置专设一段过流后备保护（过流保护Ⅵ段）作为变压器的总后备，该保护为纯过流保护。
3.4.
对于110KV电压等级的变压器需要设置接地保护。本装置针对三种接地方式均设有保护：
a)中性点直接接地运行：
装置设有三段零序过流保护。I、 段各二时限， 段一时限，分别设有整定控制字控制这三段五时限保护的投退。其中I、II段可带方向元件闭锁，方向灵敏角225度或45度（自产零序电压和外接零序电流的夹角），可以通过装置定值控制字“零序保护方向指向”来选择。零序过流Ⅲ段固定不经方向闭锁，投入控制字退出时本段为零序报警段。
2.
2.1.
2.1.1.
温度：-25℃～+60℃保证正常工作
湿度、压力符合DL478
2.1.2.
能承受严酷等级为Ⅰ级的振动响应，冲击响应
2.2.
2.2.1.
直流电压：220V，110V 允许偏差+15％，－20％
交流电压：57.7V（相电压），100V（线电压）
交流电流：5A，1A
频 率：50Hz
2.2.2.
跳闸出口接点容量：
允许长期通过电流5A
切断电流0.3A（DC220V，V/R 1ms）
3.
3.1.
保护程序结构框图如图3.1.1所示。
图3.1.1保护程序结构框图
主程序接受采样中断进入采样程序，在采样程序中进行模拟量采集与滤波，开关量的采集、装置硬件自检、交流电流断线和起动判据的计算，根据是否满足起动条件而进入正常运行程序或故障计算程序。硬件自检内容包括定值出错、RAM故障、ROM故障、电源故障、出口回路故障、CPLD故障。

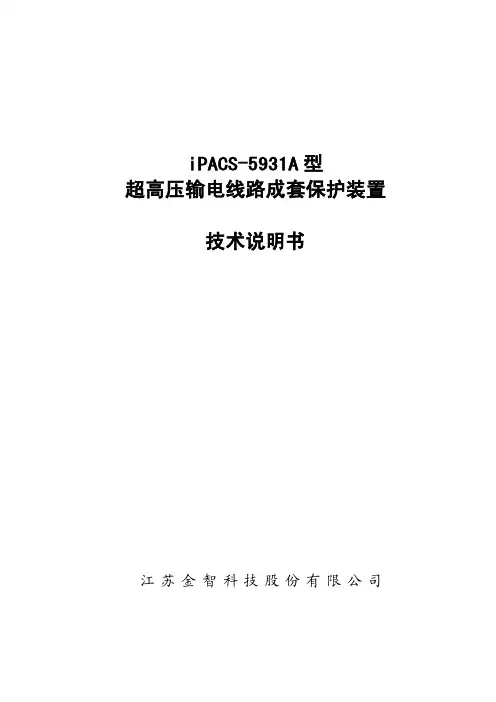

iPACS-5931A型超高压输电线路成套保护装置技术说明书V1.00

iPACS-5931A型超高压输电线路成套保护装置技术说明书V1.00

2
iPACS-5931A 型超高压输电线路成套保护装置技术说明书(V1.00)
2.3.4 零序过流保护
整定范围： 0.1In～20In 零序过流元件定值误差: < 2.5% 或 ±0.01In Ⅱ、Ⅲ段零序跳闸延迟时间：0～10s
2.3.5 暂态超越
快速保护均不大于 2％
2.3.6 测距部分
单端电源多相故障时允许误差：＜±2.5％ 单相故障有较大过渡电阻时测距误差将增大
1.3 性能特征
分相电流差动和零序电流差动保护作为线路主保护，保证了保护的选择性、快速性和灵敏性。 采用 2048kbit/s 速率的光纤通道作为信号传输通道，能自动检测通道时延，实现两侧装置采样同 步。 在线监测通道运行情况，实时显示通道时延、通信异常时间、误帧数、丢帧数。 通道异常或故障时，装置能瞬时闭锁保护，延时报警；通道异常恢复后，装置能自动、快速恢复电 流差动保护功能，通道报警自动延时恢复。 各侧装置通信采用地址码校验，有效防止通道交叉、环回引起保护误动。 保护出口故障的快速保护采用半波积分算法，保证了保护的快速性；距离保护、零序保护等采用傅 氏算法，滤波效果好，计算精度高。 电流变化量起动元件采用了具有自适应能力的浮动门槛，有很高的灵敏度且不会频繁起动。 采用先进可靠的振荡闭锁功能， 保证距离保护在系统振荡加区外故障时能可靠闭锁， 而在振荡加区 内故障时能可靠切除故障。 采用一片 ARM＋两片高速数字信号处理芯片（DSP）并行工作。ARM 负责装置通信功能，起动 DSP 负责保护总起动， 保护 DSP 实现保护的高精度快速运算及全部保护逻辑功能。 出口继电器和起动继 电器构成与门输出，杜绝了硬件问题可能引起的保护误动，提高了装置的可靠性。 起动 DSP 和保护 DSP 之间通过高速同步串口实时交换数据。起动 DSP 通过同步串口得到保护 DSP 用于保护计算的电气量及中间结果，整理数据完成保护录波功能。既明确了功能划分，又保证了录 波数据的真实性。 装置采用整体面板、全封闭机箱，强弱电严格分开，取消传统背板配线方式，同时在软件设计上也 采取相应的抗干扰措施，装置的抗干扰能力大大提高，对外的电磁辐射也满足相关标准。 完善的事件报文处理，可保存最新 128 次动作报告，16 次故障录波报告。 COMTRADE 格式的故障录波。 友好的人机界面、汉字显示、中文报告打印。 灵活的后台通信方式，配有冗余 100M 以太网（可选双绞线、光纤)。 支持电力行业标准 DLT/860（IEC61850）系列规约以及 DL/T667-1999（IEC60870-5-103 标准）的 通信规约。 电路板采用表面贴装技术，减少了电路体积，减少发热，提高了装置可靠性。

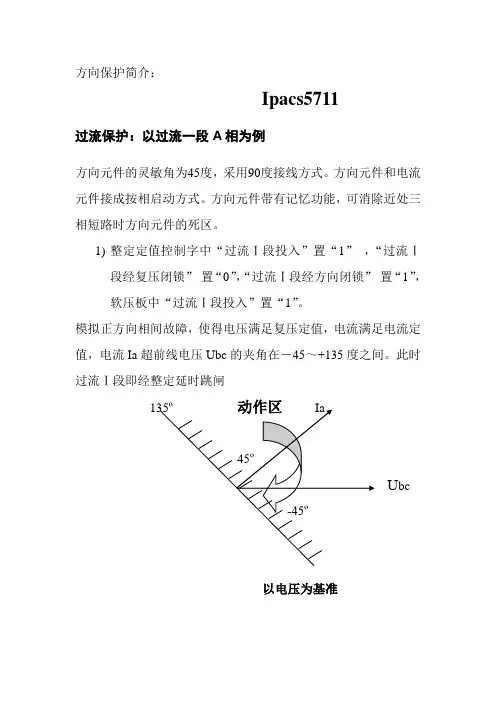

iPACS系列保护现场方向保护调试大纲

iPACS系列保护现场方向保护调试大纲

方向保护简介：Ipacs5711过流保护：以过流一段A相为例方向元件的灵敏角为45度，采用90度接线方式。

方向元件和电流元件接成按相启动方式。

方向元件带有记忆功能，可消除近处三相短路时方向元件的死区。

1)整定定值控制字中“过流Ⅰ段投入”置“1”，“过流Ⅰ段经复压闭锁”置“0”，“过流Ⅰ段经方向闭锁”置“1”，软压板中“过流Ⅰ段投入”置“1”。

模拟正方向相间故障，使得电压满足复压定值，电流满足电流定值，电流Ia超前线电压Ubc的夹角在－45～+135度之间。

此时过流Ⅰ段即经整定延时跳闸135º动作区Ia45ºU bc-45º以电压为基准在继保测试仪上加量：Ua=Uc=Ib=Ic=0 角度为0ºUb=57V 角度为0ºIa=6A （过流保护定值为5A），角度从-46度开始加量到136度截止。

如上图所示，动作区为－45º～+135ºB、C相方向保护做法一样。

知识补充：过流保护功率方向继电器90º接线如下表所示，保护处于送电侧，系统正常运行，cosφ=1时，3个功率方向继电器的测量的ψ角度均为90º，该接线因此而命名。

功率方向继电器电流电压KWa Ìa ÙbcKWb Ìb ÙcaKWc Ìc Ùab按相启动方式：A、B、C三相电流继电器与功率方向继电器先串后并KAa KWaKAb KWbKAc KWcIpacs5742过流保护：以过流一段A相为例方向元件采用正序电压极化，方向元件和电流元件采用按相起动方式。

方向元件带有记忆功能以消除近处三相短路时方向元件的死区。

方向元件灵敏角为45 度或225 度，可以通过控制字整定选择。

接入TA 的正极性端在母线侧。

（1）投入“投复压过流”硬压板（2）投入“过流Ⅰ段投入”软压板（3）定值中“过流Ⅰ段投入”控制字置“1”，“复压闭锁过流Ⅰ段”控制字置“0”，“方向闭锁过流Ⅰ段”控制字置“1”，“过流保护方向指向”，方向元件灵敏角为225 度；电流超前电压的夹角在135～315度之间。

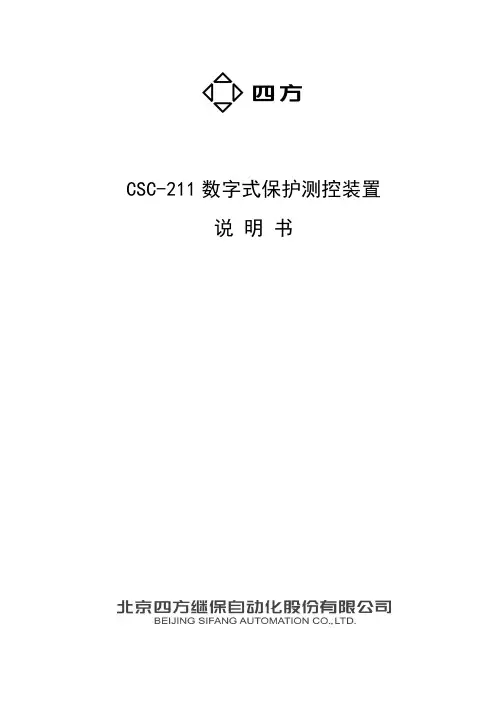

CSC-211数字式保护测控装置说明书(0SF.451.045)_V2.00(中文)

CSC-211数字式保护测控装置说明书(0SF.451.045)_V2.00(中文)
2.5
装置符合GB规定的外壳防护等级不低于IP20、安全类别为I类。
2.6
装置的热性能（过载能力）符合DL/T 478-2001的以下规定：
a)交流电流回路：在2倍额定电流下连续工作，10倍额定电流下允许10s，40倍额定电流下允许1s；
b)交流电压回路：在倍额定电压下连续工作，倍额定电压下允许10s。
CSC-211数字式保护测控装置
说 明 书
CSC-211数字式保护测控装置
说明书
编制：王彦辉张志强校 核：杨卉卉郑 磊
标准化审查：郑蔚审 定：邹卫华
出版号：
文件代号：出版日期：2009年12月
版权所有：北京四方继保自动化股份有限公司
注：本公司保留对此说明书修改的权利。如果产品与说明书有不符之处，请您及时与我公司联系，我们将为您提供相应的服务。
3.7
COM模块主要用于光纤通信及通信扩展，属于选配模块，可包含一对光纤收发接口（波长：850nm、光纤接口：ST接口、接受灵敏度：、发送功率：>）、一个LonWorks接口、IRIG-B码对时接入。
3.8
MMI模块采用内部通信方式与CPU模块进行数据交换，为用户提供对装置的本地操作接口，包括LCD显示屏、LED指示灯、操作按键以及RS232调试端口。
第一篇 装置的技术说明
1
CSC－200系列数字式保护测控装置适用于110kV以下电网及发电厂的厂用电系统，具备完善的保护、测量、控制与监视功能，为低压电网及厂用电系统的保护与控制提供了完整的解决方案，可有力地保障低压电网及厂用电系统的安全稳定运行。
本系列装置采用了全新的设计理念，所有装置均建立在一个通用的软硬件平台基础上，各种功能均按模块化设计，并同时配备功能完善的诊断、调试工具，可根据现场实际需求，通过可视化的图形逻辑编辑来定制各种保护、控制逻辑。装置具有高度的稳定性、灵活性、可维护性以及对不同现场情况的适应性。

CSC-211数字式保护测控装置说明书(0SF.451.045)_V2.00(中文)

CSC-211数字式保护测控装置说明书(0SF.451.045)_V2.00(中文)
66kV以下非直接接地系统中电容器（不平衡电压保护）
CSC-221B
数字式电容器保护测控装置
66kV以下非直接接地系统中电容器（不平衡电流保护）
CSC-231
数字式电抗器保护测控装置
66kV及以下电压等级的低压电抗器保护
CSC-241C
数字式厂（所）用变保护测控装置
变电所所用变压器或发电厂厂用变压器
CSC-211数字式保护测控装置
说 明 书
CSC-211数字式保护测控装置
说明书
编制：王彦辉张志强校 核：杨卉卉郑 磊
标准化审查：郑蔚审 定：邹卫华
出版号：
文件代号：出版日期：2009年12月
版权所有：北京四方继保自动化股份有限公司
注：本公司保留对此说明书修改的权利。如果产品与说明书有不符之处，请您及时与我公司联系，我们将为您提供相应的服务。
a)电流Ia，Ib，Ic；
b)电压Ua，Ub，Uc；
c)有功功率P，无功功率Q，功率因素 ；
d)频率F；
e)正向（或反向）有功电度，正向（或反向）无功电度；
f)电流、电压的平均值、最小值和最大值；
g)运行小时数统计；
h)极值监视。
4.2
断路器的正常分合操作可以通过通信端口、保护屏柜上的操作手柄或装置操作界面来执行。装置提供防止误操作的间隔闭锁功能，其间隔闭锁逻辑可通过逻辑编辑器定制。
2.5
装置符合GB规定的外壳防护等级不低于IP20、安全类别为I类。
2.6
装置的热性能（过载能力）符合DL/T 478-2001的以下规定：
a)交流电流回路：在2倍额定电流下连续工作，10倍额定电流下允许10s，40倍额定电流下允许1s；
b)交流电压回路：在倍额定电压下连续工作，倍额定电压下允许10s。

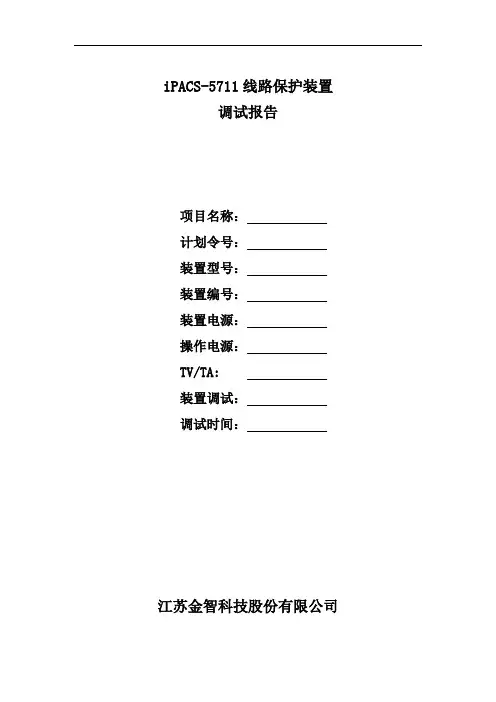

iPACS-5711调试报告V1.00

iPACS-5711调试报告V1.00

iPACS-5711线路保护装置调试报告项目名称：计划令号：装置型号：装置编号：装置电源：操作电源：TV/TA:装置调试：调试时间：江苏金智科技股份有限公司1.软件版本2.常规检查2.1开入试验测试记录（正确打√，不正确打Ｘ）：装置测试合格：是□否□不合格原因分析及解决措施：2.2模拟量检查装置测试合格：是□否□不合格原因分析及解决措施：不合格原因分析及解决措施：3.保护部分3.1过流保护3.1.1复压过流保护I、II、III段装置测试合格：是□否□不合格原因分析及解决措施：装置测试合格：是□否□不合格原因分析及解决措施：装置测试合格：是□否□不合格原因分析及解决措施：不合格原因分析及解决措施：3.1.6过流加速保护动作特性：不合格原因分析及解决措施：装置测试合格：是□否□不合格原因分析及解决措施：3.1.7反时限过流保护装置测试合格：是□否□不合格原因分析及解决措施：时间特性：（动作时间需根据公式计算）不合格原因分析及解决措施：3.1.8过负荷保护动作特性：装置测试合格：是□否□不合格原因分析及解决措施：不合格原因分析及解决措施：3.1.9零序过流保护I、II、III段动作特性：装置测试合格：是□否□不合格原因分析及解决措施：时间特性：装置测试合格：是□否□不合格原因分析及解决措施：3.1.10反时限零序保护装置测试合格：是□否□不合格原因分析及解决措施：装置测试合格：是□否□不合格原因分析及解决措施：3.2重合闸装置测试合格：是□否□不合格原因分析及解决措施：3.3低频保护装置测试合格：是□否□不合格原因分析及解决措施：装置测试合格：是□否□不合格原因分析及解决措施：3.3.3低压闭锁装置测试合格：是□否□不合格原因分析及解决措施：3.3.4滑差闭锁装置测试合格：是□否□不合格原因分析及解决措施：3.4低压保护装置测试合格：是□否□不合格原因分析及解决措施：不合格原因分析及解决措施：不合格原因分析及解决措施：4装置报警装置测试合格：是□否□不合格原因分析及解决措施：4.2TV断线报警装置测试合格：是□否□不合格原因分析及解决措施：4.2.1TV断线退电流保护控制字检查装置测试合格：是□否□不合格原因分析及解决措施：4.3线路TV断线报警装置测试合格：是□否□不合格原因分析及解决措施：装置测试合格：是□否□不合格原因分析及解决措施：4.3.3重合闸检无压、重合闸检同期控制字检查装置测试合格：是□否□不合格原因分析及解决措施：4.4频率异常报警装置测试合格：是□否□不合格原因分析及解决措施：不合格原因分析及解决措施：4.5控制回路断线报警不合格原因分析及解决措施：不合格原因分析及解决措施：4.6TA断线报警装置测试合格：是□否□不合格原因分析及解决措施：装置测试合格：是□否□不合格原因分析及解决措施：4.7接地报警装置测试合格：是□否□不合格原因分析及解决措施：装置测试合格：是□否□不合格原因分析及解决措施：4.7.3零序电压、负序电压定值不合格原因分析及解决措施：5信号接点测试测试记录（正确打√，不正确打Ｘ）：装置测试合格：是□否□不合格原因分析及解决措施：6操作回路测试测试记录（正确打√，不正确打Ｘ）：装置测试合格：是□否□不合格原因分析及解决措施：7其他端口测试不合格原因分析及解决措施：8 特殊功能（详细填写定制内容及定制测试过程）装置测试合格：是□否□屏柜测试合格：是□否□不合格原因分析及解决措施：。

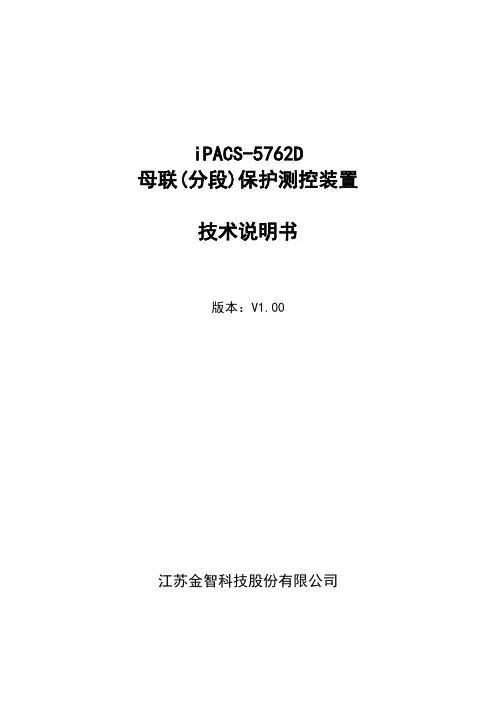

iPACS-5762D 母联(分段)保护测控装置 技术说明书

iPACS-5762D 母联(分段)保护测控装置 技术说明书

iPACS-5762D母联(分段)保护测控装置技术说明书版本：V1.00江苏金智科技股份有限公司目录1 概述 (1)1.1 应用范围 (1)1.2 保护配置和功能 (1)1.2.1 保护配置 (1)1.2.2 保护信息功能 (1)2 技术参数 (2)2.1 机械及环境参数 (2)2.1.1 工作环境 (2)2.1.2 机械性能 (2)2.2 电气参数 (2)2.2.1 额定数据 (2)2.3 主要技术指标 (2)2.3.1 充电过流保护 (2)2.3.2 充电零序过流保护 (2)2.3.3 电磁兼容 (2)2.3.4绝缘试验 (3)3 软件工作原理 (3)3.1 保护程序结构 (3)3.2 装置起动元件 (3)3.2.1 充电过流起动 (3)3.2.2充电零序过流起动 (4)3.3 充电过流保护 (4)3.4 充电零序电流保护 (4)3.5 装置自检 (4)3.6 装置运行告警 (4)3.6.1 CT断线 (4)3.6.2 SV总告警 (4)3.6.3 SV采样数据异常 (4)3.6.4 SV采样链路中断 (4)3.6.5 GOOSE总告警 (4)3.6.6 GOOSE数据异常 (5)3.6.7 GOOSE链路中断 (5)3.7 遥控、遥测、遥信功能 (5)3.8 对时功能 (5)3.9逻辑框图 (6)4 定值内容及整定说明 (7)4.1 设备参数定值 (7)4.2 装置参数 (7)4.3 保护定值 (7)4.4 通讯参数 (7)4.5 软压板 (8)5装置接线端子与说明 (9)5.1 各插件原理说明 (9)5.2.1 与电子互感器的连接 (10)5.2.2 与断路器的连接 (10)5.2.3 电源插件（DC） (11)5.2.4 CPU插件（CPU） (11)5.2.5 通信插件（COM） (11)1 概述1.1 应用范围iPACS－5762D充电保护测控装置可实现各电压等级、不同主接线方式（内桥、单母线、单母线分段及其他扩展方式）的分段（桥）开关或进线开关的充电保护和测控功能。

iPACS-5711线路保护测控装置技术说明书

iPACS-5711线路保护测控装置技术说明书
3.3. 过流保护................................................................................................................................................6
3. 软件工作原理...............................................................................................................................................4
2.3. 主要技术指标........................................................................................................................................2 2.3.1. 过流保护 ............................................................................................................................................. 2 2.3.2. 零序保护 ............................................................................................................................................. 3 2.3.3. 低频保护 ............................................................................................................................................. 3 2.3.4. 低压保护 ............................................................................................................................................. 3 2.3.5. 重合闸 ................................................................................................................................................. 3 2.3.6. 遥信开入 ............................................................................................................................................. 3 2.3.7. 遥测量计量等级 ................................................................................................................................. 3 2.3.8. 电磁兼容 ............................................................................................................................................. 3 2.3.9. 绝缘试验 ............................................................................................................................................. 4 2.3.10. 输出接点容量 ................................................................................................................................... 4

ASP-571微机综合保护装置说明书V5.05 (1)

ASP-571微机综合保护装置说明书V5.05 (1)
适用范围.......................................................................................................................1 主要功能.......................................................................................................................1 装置主要特点 ...............................................................................................................2 额定直流数据 ...............................................................................................................4 额定交流数据 ...............................................................................................................4 过载能力.......................................................................................................................4 功率消耗.......................................................................................................................4 输出触点.......................................................................................................................4 绝缘性能.......................................................................................................................4 冲击电压.......................................................................................................................5 抗干扰能力...................................................................................................................5 机械性能.......................................................................................................................5 环境条件.......................................................................................................................6 保护动作时间（包括出口继电器动作时间） ...........................................................6 精确工作范围 ...............................................................................................................6 定值整定范围 ...............................................................................................................6 定值误差.......................................................................................................................7 遥测精度.......................................................................................................................7 遥信分辨率...................................................................................................................7 外形结构及端子定义图 ...............................................................................................8 开孔尺寸图.................................................................................................................10 装置命名规则 .............................................................................................................10 装置硬件说明 ..................................................................................10 装置功能原理 ............................................................................................................. 11

数字式线路保护测控装置说明书样本

数字式线路保护测控装置说明书样本

数字式线路保护测控装置说明书样本预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制NZ801L数字式线路保护测控装置一概述NZ801L数字式线路保护测控装置是以电流、电压保护及三相重合闸为基本配置的成套线路保护装置。

适用于66kV及以下电压等级的非直接接地系统或经电阻接地系统中的方向线路保护及测控, 可在开关柜就地安装, 也可组屏安装于控制室。

保护功能配置●三段式电压闭锁的方向相间电流保护●三段式零序电流保护●充电保护( 用于母联或分段保护)●电流保护定时限、反时限可选●零序保护定时限、反时限可选●方向闭锁●电压闭锁●三相一次重合闸( 检同期、检无压、非同期方式可选)●三相二次重合闸●过负荷告警及跳闸保护●合闸加速保护( 前加速、后加速、手合加速)●低周减载、低压解列保护●小电流接地选线功能●故障滤波、事件SOE、独立的操作回路测控功能配置●11路强电遥信开入采集●装置失电告警, 装置事故信号, 装置告警信号●断路器遥控分合、分合次数统计●模拟量遥测: Ia、Ib( 选配, 订货时须注明) 、Ic、Ua、Ub、Uc、P、Q、COSθ、F二保护原理说明2.1 方向元件2.1.1本装置的相间方向元件采用90接线方式, 按相起动, 各相电流元件仅受表中所示相应方向元件的控制。

为消除死区, 方向元件带有记忆功能。

相间方向元件I UA IA UBCB IB UCAC IC UAB表1 方向元件的对应关系本装置Arg(I/U)=-30～90, 边缘稍有模糊, 误差<5。

图1-1 相间方向元件动作区域2.1.2 本装置的零序方向元件动作区为Arg(3U0/3I0)=-180～-120及120～180, 3U0为自产, 外部3I0端子接线不需倒向。

边缘误差角度<5-°(3I0)动作区图1-2 零序方向元件动作区域说明: 在现场条件不具备时, 方向动作区由软件保证能够不作校验, 但模拟量相序要作校验。

说明书

说明书

iPACS-5711-NW 线路保护测控装置技术与使用说明书版本：V1.01江苏金智科技股份有限公司WISCOM SYSTEM CO.,LTDiPACS-5711-NW线路保护测控装置技术与使用说明书编制: 伊瑛校核：张亮审定：陈晓宇版本号：V1.01发布日期：2015年09月前言非常感谢您选用江苏金智科技股份有限公司的iPACS-5711-NW线路保护测控装置。

本手册是该装置技术手册，期望它能为您的工作带来帮助。

为了指导专业测试和保护班组人员，江苏金智科技股份有限公司研发部编写了《iPACS-5711-NW 线路保护测控装置技术与使用说明书》。

包含原理说明和整定要求的内容，如装置功能配置、原理说明、保护逻辑框图、定值清单、整定说明等因时间紧迫且平时支持工作繁重，可能有些地方内容不够详尽或者存在错误，欢迎大家批评指正，我们将在今后继续完善，为工程的顺利实施及产品的安全、可靠运行提供技术保障。

如需相关产品、服务和支持的更多信息，请访问金智科技网站/。

本公司有权对本说明书的内容进行定期变更，恕不另行通知。

变更内容将会补充到新版本的说明书中。

目录前言 (3)第一章概述 (1)1.1 手册内容介绍 (1)1.2 适用范围及主要功能配置 (2)第二章安全须知 (3)2.1 安全标识符号 (3)2.2 标识举例 (3)第三章装置介绍 (5)3.1 应用范围 (5)3.2 保护配置和功能 (5)3.3 性能特征 (6)第四章技术参数 (7)4.1 电气参数 (7)4.2 机械结构 (8)4.3 环境条件参数 (8)4.4 通信接口 (9)4.5 通信接口 (9)4.6 认证 (10)4.7 主要技术指标 (11)4.8 管理功能 (11)第五章订货须知 (13)第六章软件工作原理 (14)6.1 保护程序结构 (14)6.2 装置起动元件 (14)6.3 过流保护 (15)6.4 零序保护（接地保护） (16)6.5 过负荷保护................................................................................................... 错误！未定义书签。

iPACS系列操作回路基本概念

iPACS系列操作回路基本概念

操作回路基本概念介绍大纲操作回路的几个基本概念：1.合后继电器2.合闸、跳闸保持继电器3.事故总4.TWJ、HWJ位置继电器5.防跳回路6.操作回路与开关的使用配合7.iPACS操作回路的特点1、KKJ（合后继电器）1.1 KKJ 的由来公司包括DCAP 和iPACS 系列在内几乎所有类型的操作回路都会有KKJ 继电器。

它是从电力系统KK 操作把手的合后位置接点延伸出来的，所以叫KKJ。

传统的二次控制回路对开关的手合手分是采用一种俗称KK 开关的操作把手。

该把手有“预分-分-分后、预合-合-合后”6 个状态。

其中“分、合”是瞬动的两个位置，其余4 个位置都是可固定住的。

当用户合闸操作时，先把把手从“分后”打到“预合”，这时一副预合接点会接通闪光小母线，提醒用户注意确认开关是否正确。

从“预合”打到头即“合”。

开关合上后，在复位弹簧作用下，KK 把手返回自动进入“合后”位置并固定在这个位置。

分闸操作同此过程类似，只是分闸后，KK 把手进入“分后”位置。

KK 把手的纵轴上可以加装一节节的接点。

当KK 把手处于“合后”位置时，其“合后位置”接点闭合。

KK 把手的“合后位置”“分后位置”接点的含义就是用来判断该开关是人为操作合上或分开的。

“合后位置”接点闭合代表开关是人为合上的；同样的“分后位置”接点闭合代表开关是人为分开的。

“合后位置”接点在传统二次控制回路里主要有两个作用：一是启动事故总音响和光字牌告警；二是启动保护重合闸。

这两个作用都是通过位置不对应来实现的。

所谓位置不对应，就是KK 把手位置和开关实际位置对应不起来，开关的TWJ（跳闸位置）接点同“合后位置”接点串联就构成了不对应回路。

开关人为合上后，“合后位置”接点会一直闭合。

保护跳闸或开关偷跳，KK 把手位置不会有任何变化，自然“合后位置”接点也不会变化，当开关跳开TWJ 接点闭合，位置不对应回路导通，启动重合闸和接通事故总音响和光字牌回路。

事故发生后，需要值班员去复归对位，即把KK 把手扳到“分后位置”。

2 iPACS-5711线路保护测控装置技术说明书V2.01

2 iPACS-5711线路保护测控装置技术说明书V2.01
0：表示显示二次值
1：表示显示一次值
14
电度显示一次值
0/1
0：表示显示二次值
1：表示显示一次值
相关说明：
1>定值区号：本装置提供16个可使用的保护定值区，整定值范围为0～15。运行定值区可以是其中任意一个，如果要改变运行定值区，有两种方式：一是进入系统定值整定菜单，改变定值区号，将其值整定为所要切换的定值区号，按"确认"键后再对装置进行复位即可；二是通过远方修改定值区号，将所要切换的定值区号下装到装置，装置自动复位后即可。
2>零序电流自产：自产的零序电流仅用于跳闸和报警功能，不能用于小电流接地选线。该控制字设定为“1”，表示零序电流自产，否则零序电流采用外加电流（由端子115～116引入）。
当装置检测到硬件对时信号时，在液晶主界面上显示对时正常。
3.13.
4.
4.1.
序号
名称
整定范围
备注
1
定值区号
0～15
2
保护CT一次额定值
0～8000A
3
保护CT二次额定值
1/5A
4
测量CT一次额定值
0～8000A
不用测量时可以不整
5
测量CT二次额定值
1/5A
6
零序CT一次额定值
0～4000A
不用零序保护时可以不整
直流电压：220V，110V允许偏差+15％，－20％
交流电压：57.7V（相电压），100V（线电压）
交流电流：5A，1A
频率：50Hz
2.2.2.
交流电压：< 0.5VA/相
交流电流：< 1.0VA/相(In =5A)
< 0.5VA/相(In =1A)

2 iPACS-5711线路保护测控装置技术说明书V2.10

2 iPACS-5711线路保护测控装置技术说明书V2.10
信号接点容量：
允许长期通过电流5A
切断电流0.3A（DC220V，V/R 1ms）
其它辅助继电器接点容量：
允许长期通过电流5A
切断电流0.2A（DC220V，V/R 1ms）
跳闸出口接点容量：
允许长期通过电流5A
切断电流0.3A（DC220V，V/R 1ms）
3.
3.1.
保护程序结构框图如图
图3.1.1保护程序结构框图
在母线TV断线时可通过控制字“TV断线退电流保护”选择此时是退出该段电流保护的复压闭锁和方向闭锁以变成纯过流保护，还是将该电流保护直接退出。此处所指的“电流保护”是指那些投了复压闭锁或者方向闭锁的电流保护段。既没有投复压闭锁也没有投方向闭锁的电流保护段不受此控制字影响。
滑差闭锁定值范围：0.3～10Hz/S
时间定值范围：100ms～100S
时间误差：时间定值×1％＋35ms
2.3.4.
电压定值范围：0.5～0.9Un
电压定值误差：< 5％
滑差闭锁定值范围：0.1～1.5Un/S
时间定值范围：100ms～100S
时间误差：时间定值×1％＋35ms
2.3.5.
时间定值范围：0.0～9.9S
6）装置运行状态（包括保护动作元件的状态、运行告警和装置自检信息）的远方查看。
7）远方对装置信号复归。
8）故障录波上送功能。
支持电力行业标准DL/T667-1999（IEC60870-5-103标准）通讯规约，配有以太网通讯(100Mbps)，超五类线或光纤通讯接口。
2.
2.1.
2.1.1.
温度：-25℃～+60℃保证正常工作
主程序接受采样中断进入采样程序，在采样程序中进行模拟量采集与滤波，开关量的采集、装置硬件自检、交流电流断线和起动判据的计算，根据是否满足起动条件而进入正常运行程序或故障计算程序。硬件自检内容包括定值出错、RAM故障、ROM故障、电源故障、出口回路故障、CPLD故障。

PSL 642U线路保护测控装置技术说明书V1.1

PSL 642U线路保护测控装置技术说明书V1.1
GUODIAN NANJING AUTOMATION CO.，LTD
PSL 642U 线路保护测控装置
技术说明书
编写 审核 批准
V 1.10
国电南京自动化股份有限公司 2009 年 04 月
版本声明
本说明书适用于 PSL 642U 线路保护测控装置 V1.10 版本。 a) 软件
PSL 642U V1.10 b) 硬件
ltdpsl642u线路保护测控装置技术说明书编写审核批准v110国电南京自动化股份有限公司2009年04月版本声明本说明书适用于psl642u线路保护测控装置v110版本
PSL 642U 线路保护测控装置
国电南自 Q/GDNZ.JB051-2007 标准备案号：708-2007
技术说明书
国电南京自动化股份有限公司
3 保护功能及原理...................................................................................................................................................... 2 3.1 距离保护......................................................................................................................................................... 2 3.1.1 起动元件....................................................................................................

iPACS-5762D充电保护装置技术说明书1.00

iPACS-5762D充电保护装置技术说明书1.00
3.1 保护程序结构 .............................................................................................................................................. 4 3.2 装置起动元件 .............................................................................................................................................. 4
本说明书仅供设计选型参考，与实际产品可能存在细微差别，因此不建议作为工 程设计依据。建议工程设计时向我公司设计人员索取相关设计图纸。
如需相关产品、服务和支持的更多信息，请访问金智科技网站 /。
本公司有权对本说明书的内容进行定期变更，恕不另行通知。变更内容将会补充到 新版本的说明书中。如您需要更新版本，敬请与我公司联系。
2.2 电气参数...................................................................................................................................................... 2 2.2.1 额定数据 ........................................................................................................................................... 2 2.2.2 功率消耗 ........................................................................................................................................... 2 2.2.3 过载能力 ........................................................................................................................................... 2
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2）三段零序过流保护。
3）过流加速保护和零序加速保护(零序电流可自产也可外加)。
4）过负荷功能(报警或者跳闸)。
5）低周减载功能。
6）三相一次重合闸。
7）小电流接地选线功能（必须采用外加零序电流）。
8）独立的操作回路。
1.2.2.
1）16路自定义遥信开入。
2）一组断路器遥控分/合。
3）Iam、Icm、I0、Ua、Ub、Uc、Uab、Ubc、Uca、U0、F、P、Q、COSф共14个遥测量。
3.2.4.
当KKJ=1，TWJ=1时装置起动。
3.3.
本装置设三段过流保护，各段有独立的电流定值和时间定值以及控制字。各段可独立选择是否经复压(负序电压和低电压)闭锁、是否经方向闭锁。
方向元件的灵敏角为45度，采用90度接线方式。方向元件和电流元件接成按相启动方式。方向元件带有记忆功能，可消除近处三相短路时方向元件的死区。
3.2.2.
（3-2）
当满足上式时，保护起动。
式中：
I0 为零序电流
I0zd 为零序过流 段、零序过流 段、零序过流 段、零序加速的整定值。
3.2.3.
（3-3）
当同时满足上式时，保护起动。
式中：
f为所系统频率；
fzd 为低频保护的整定值；
Uppmin为最小相间电压；
Ulfzd为低频保护低电压定值。
故障计算程序中进行各种保护的算法计算，跳闸逻辑判断以及事件报告、故障报告及波形的整理。
3.2.
装置针对每一种保护设置相应的起动元件，以确保在满足保护动作时装置能够可靠起动。
3.2.1.
（3-1）
当满足上式时，保护起动。
式中：
Imax 为三相最大电流
Izd 为过流 段、过流 段、过流 段、过负荷、过流加速的整定值。
交流电压：1.2倍额定电压：连续工作；
1.4倍额定电压：允许10秒。
交流电流：2倍额定电流：连续工作；
10倍额定电流：允许10秒；
40倍额定电流：允许1秒。
2.3.
2.3.1.
电流定值范围：0.1In～20In
电流定值误差：< 5％
电压定值误差：< 5％
时间定值范围：30ms～100S
时间误差：时间定值×1％＋35ms
4）事件SOE记录等。
1.2.3.
1）装置描述的远方查看。
2）系统定值的远方查看。
3）保护定值和区号的远方查看、修改功能。
4）软压板状态的远方查看、投退、遥控功能。
5）装置保护开入状态的远方查看。
6）装置运行状态（包括保护动作元件的状态、运行告警和装置自检信息）的远方查看。
7）远方对装置信号复归。
8）故障录波上送功能。
重合闸加速可选择是重合闸前加速还是重合闸后加速。若选择前加速则在重合闸动作之前投入；若选择后加速，则在重合闸动作后投入3秒。手合加速在手合时固定投入3秒。
3.7.
装置设一段经低电压闭锁及频率滑差闭锁的低频保护。通过控制字（“DF/DT滑差闭锁投入”）可选择在频率下降超过滑差闭锁定值时是否闭锁低频保护。低电压闭锁功能固定投入。低频保护动作后闭锁重合闸。
装置提供“投低频减载”硬压板、软压板来投退低频保护。
3.8.
状置设有三相一次重合闸，重合闸启动方式有两种：不对应启动和保护起动。装置可选取检无压重合方式、检同期重合方式或不检定重合方式。检同期、检无压用的线路电压可以是额定100V或57.7V，通过控制字整定选择，无压定值固定为额定电压的30％，有压定值固定为额定电压的70％。线路电压的相位由装置正常运行时自动识别，无特殊要求不需整定，只需将线路电压接入即可，重合闸必须在充电完成后投入，线路在正常运行状态（KKJ=1，TWJ=0），无外部闭锁重合信号，经15S充电完成。
3.10.2.
正序电压小于30V同时线路有流，或负序电压大于8V，延时10秒报TV断线；三相电压正常后, 经1.25秒延时TV断线信号复归。
3.10.3.
当重合闸投入且装置整定为重合闸检同期或检无压，则要用到线路电压，开关在合闸位置时检查输入的线路电压与整定值差大于15伏经10秒延时报线路TV断线。如重合闸不投、不检定同期或无压时，线路电压可以不接入本装置，装置也不进行线路电压断线判别。电压恢复正常后, 经1.25秒延时线路TV断线信号复归。
脉冲群干扰试验符合GB/T 14598.13的规定
射频场感应的传导骚扰抗扰度试验符合GB/T 17626.6的规定
工频磁场抗扰度试验符合GB/T 17626.8的规定
脉冲磁场抗扰度试验符合GB/T 17626.9的规定
2.3.8.
绝缘试验符合GB/T14598.3-93 6.0的规定
冲击电压试验符合GB/T14598.3-93 8.0的规定
2.3.4.
时间定值范围：0.1～9.9S
时间误差：时间定值×1％＋35ms
2.3.5.
分辨率<1ms
信号输入方式：无源接点
2.3.6.
电流：0.2级
其他：0.5级
2.3.7.
辐射电磁场干扰试验符合GB/T 14598.9的规定
快速瞬变干扰试验符合GB/T 14598.10的规定
静电放电试验符合GB/T 14598.14的规定
零序Ⅲ段可经控制字选择是跳闸还是报警。
当零序电流作跳闸和报警用时，其既可以由外部专用的零序TA引入，也可用软件自产(系统定值中有“零序电流自产”控制字)。
3.5.
装置设一段独立的过负荷保护，过负荷保护可以经控制字选择是报警还是跳闸。过负荷出口跳闸后闭锁重合闸。
3.6.
装置设一段过流加速保护和一段零序加速保护。
2
保护CT一次额定值
0～8000A
3
保护CT二次额定值
1/5A
4
测量CT一次额定值
0～8000A
不用测量时可以不整
5
测量CT二次额定值
1/5AБайду номын сангаас
6
零序CT一次额定值
0～4000A
不用零序保护时可以不整
7
零序CT二次额定值
1/5A
8
母线PT一次额定值
0～110.0KV
不接母线电压时可以不整
9
母线PT二次额定值
重合闸闭锁信号有：1>手跳或者遥跳；2>闭锁重合闸开入；3>控制回路断线；4>低频保护动作；5>过负荷跳闸；6>弹簧未储能开入；7>线路PT断线（检线路无压或者检同期投入时）。
重合闸时间可独立整定。
3.9.
当装置检测到本身硬件故障，发出装置闭锁信号，同时闭锁装置（BSJ继电器返回）。硬件故障包括：定值出错、RAM故障、ROM故障、电源故障、出口回路故障、CPLD故障。
直流电压：220V，110V允许偏差+15％，－20％
交流电压：57.7V（相电压），100V（线电压）
交流电流：5A，1A
频率：50Hz
2.2.2.
交流电压：< 0.5VA/相
交流电流：< 1.0VA/相(In =5A)
< 0.5VA/相(In =1A)
直流：正常 < 15W
跳闸 < 25W
2.2.3.
2.3.9.
信号接点容量：
允许长期通过电流5A
切断电流0.3A（DC220V，V/R 1ms）
其它辅助继电器接点容量：
允许长期通过电流5A
切断电流0.2A（DC220V，V/R 1ms）
跳闸出口接点容量：
允许长期通过电流5A
切断电流0.3A（DC220V，V/R 1ms）
3.
3.1.
保护程序结构框图如图3.1.1所示。
当装置判定线路电压断线后，重合闸逻辑就不满足同期和无压条件。
3.10.4.
母线电压大于40V同时频率小于49.5Hz，延时10秒报频率异常报警；频率恢复正常后, 经10秒延时频率异常信号复归。
3.11.
遥控功能主要有三种：正常遥控跳闸，正常遥控合闸，接地选线遥控跳合闸。
遥测量包括Iam、Icm、I0、Ua、Ub、Uc、Uab、Ubc、Uca、U0、F、P、Q、COSф共14个模拟量。通过积分计算得出有功电度、无功电度，所有这些量都在当地实时计算，实时累加。电流精度达到0.2级，其余精度达到0.5级。
iPACS-5711线路保护测控装置
技术说明书
版本：V2.01
江苏金智科技股份有限公司
1.
1.1.
iPACS-5711线路保护测控装置适用于110kV以下电压等级的非直接接地系统或小电阻接地系统中的线路保护及测控，可组屏安装，也可在开关柜就地安装。
1.2.
1.2.1.
1）三段可经复压和方向闭锁的过流保护。
遥信量主要有：20路自定义遥信开入，并有事件顺序记录(SOE)。遥信分辨率小于1ms。
3.12.
装置具备软件对时和硬件对时功能。硬件对时为秒脉冲对时或者IRIG-B码对时，装置自动识别。对时接口电平均采用485差分电平，对应端子207～208。
3.13.
4.
4.1.
序号
名称
整定范围
备注
1
定值区号
0～15
1>定值区号：本装置提供16个可使用的保护定值区，整定值范围为0～15。运行定值区可以是其中任意一个，如果要改变运行定值区，有两种方式：一是进入系统定值整定菜单，改变定值区号，将其值整定为所要切换的定值区号，按"确认"键后再对装置进行复位即可；二是通过远方修改定值区号，将所要切换的定值区号下装到装置，装置自动复位后即可。
一般反时限： (1)
非常反时限： (2)
极端反时限： (3)
3.4.
当装置用于不接地或小电流接地系统，接地故障时的零序电流很小时，可以用接地试跳的功能来隔离故障。这种情况要求零序电流由外部专用的零序TA引入，不能够用软件自产。
