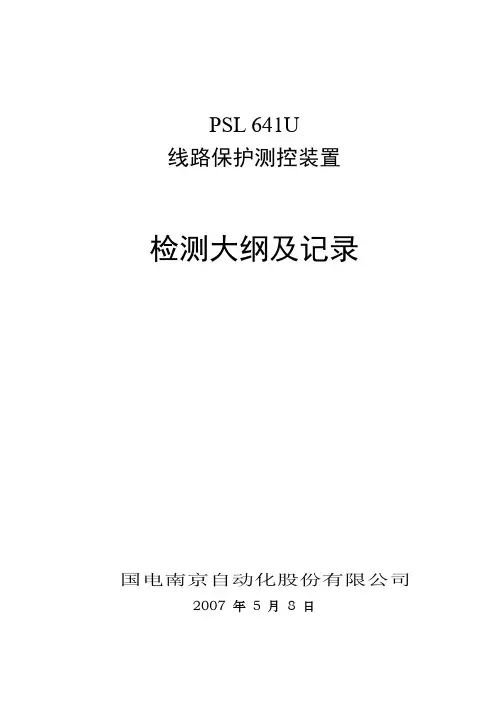

PSL 641U线路保护测控装置检测大纲及记录国电南京自动化股份有限公司2007 年5 月8 日PSL 641U线路保护测控装置检测大纲及记录拟制校核标准化批准PSL 641U线路保护测控装置检测大纲及记录产品编号直流电压交流电流检测人员检验人员检测日期国电南京自动化股份有限公司2007年5 月8 日1正常检测条件1.1大气条件（1）环境温度：+15℃～+35℃；（2）相对湿度：45％～75％；（3）大气压力：86kPa～106kPa。

1.2接地条件被检测装置和测试用仪表必须良好接地。

接地电阻应符合GB/T 2887中4.4的要求。

1.3测量仪表准确度等级要求测量仪表的基本误差应不大于被测量准确等级的1/4。

2额定参数核定对符合要求的项目，标示“√”，否则标示“×”，没有则标“/”。

2.1直流电源电压220V □110V □2.2交流回路额定电流5A □1A □2.3频率50Hz□2.4跳合闸电流自适应>1A □自适应<1A □3外观检查结果符合要求时，标示“√”, 否则标示“×”，没有则标“/”。

（1）机箱表面平整、清洁、无划痕、紧固件无松动、脱落及锈蚀现象；□（2）机箱表面的涂覆层的颜色均匀一致，无明显的色差和眩光，涂覆层表面无砂粒、起绉、流痕等缺陷；□（3）接插件拔插自如，接触良好；□（4）电路板上元器件排列整齐，完好无缺损；□（5）产品标牌及厂牌清晰无误，符合设计要求；□（6）安全标志完整正确。

□检查方法：用目测手感法在自然光线下逐项进行检查。

4确认单模件已通过检测是□否□5绝缘电阻测试 (此项试验由检测人员进行，检验人员见证。

)按产品标准Q/GDNZ.JB051－2007《数字式保护测控装置》中规定的技术要求，通信接口回路对地用500V，其余回路均使用1000V的兆欧表或绝缘电阻测量仪器测量绝缘电阻，测量时间不小于5s。

在正常试验大气条件下绝缘电阻的试验结果填入下表：6介质强度试验(此项试验由检测人员进行，检验人员见证，用户现场检测时不做此项。

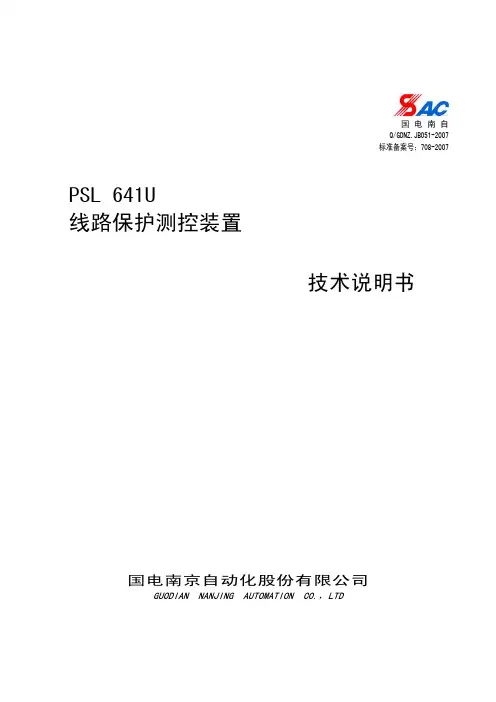

PSL 641U线路保护测控装置技术说明书

PSL 641U线路保护测控装置技术说明书

国 电 南 自Q/GDNZ.JB051-2007标准备案号：708-2007PSL 641U线路保护测控装置技术说明书国电南京自动化股份有限公司GUODIAN NANJING AUTOMATION CO.，LTDPSL 641U线路保护测控装置技术说明书编写审核批准V 1.10国电南京自动化股份有限公司2009年04月版本声明本说明书适用于PSL 641U线路保护测控装置V1.10版本。

a)软件PSL 641U V1.10b)硬件PSL 641U线路保护测控装置硬件模件版本修改记录表序号 模件名称 初始版本（2006-02） 第一次修改版本（2008-08）第二次修改版本1 交流模件 PSL 640U-AC.A-A-11(12)2 CPU模件 E03-CPU.A-A E03-CPU.B-A3 面板模件 E03-PNL.A-A4 DIO模件 PSL 640U-DIO.A-A5 TRIP模件 PSL 640U-TRIP.A-A PSL 640U-TRIP.A-B6 电源模件 EDP 03-PWR.A-A7 母板模件 E03-MB.A-A89PSL 641U线路保护测控装置产品说明书版本修改记录表1098765432 V1.10 改进版本 PSL 641UV1.10 2009.041 V1.00 初始版本 PSL 641UV1.00 2007.04序号说明书版本号修改摘要软件版本号修改日期* 技术支持 电话：（025）83537263传真：（025）83537200* 本说明书可能会被修改，请注意核对实际产品与说明书的版本是否相符* 2007年4月 第2版 第1次印刷* 国电南自技术部监制目 录1概述 (1)1.1保护功能配置 (1)1.2测量和控制 (1)2技术参数 (2)2.1保护元件精确工作范围 (2)2.2保护元件定值误差 (2)2.3保护整组动作时间 (2)2.4通信接口 (2)3保护功能及原理 (3)3.1相间过电流保护 (3)3.1.1相间方向元件 (3)3.1.2低电压闭锁元件 (3)3.1.3负序过电压闭锁元件 (3)3.2相间电流反时限元件 (3)3.3零序过电流 (4)3.3.1零序方向元件 (4)3.3.2零序反时限元件 (4)3.3.3零序电流告警元件 (4)3.4合闸加速 (4)3.5三相重合闸 (4)3.5.1充电条件 (5)3.5.2启动方式 (5)3.5.3重合闸方式 (5)3.5.4闭锁条件 (5)3.5.5二次重合闸 (5)3.6手动同期合闸 (5)3.7低频减载 (6)3.8低压减载 (6)3.9过负荷 (6)3.10小电流接地选线 (7)3.11TV断线 (7)3.11.1母线TV断线 (7)3.11.2线路抽取电压断线 (7)4端子说明 (8)4.1总端子图 (8)4.2交流模件端子X1定义 (8)4.3CPU模件端子X2定义 (9)4.4DI0模件端子X3定义 (10)4.5DI0模件端子X4定义 (10)4.6TRIP模件端子X5定义 (11)4.7TRIP模件端子X6定义（请注意装置使用的TRIP板型号） (11)5定值整定说明 (13)5.1保护定值清单及说明 (13)5.2运行参数清单及说明 (15)5.3软压板清单及说明 (16)6装置信息代码表 (17)6.1事件信息表 (17)6.2告警信息表 (17)6.3软压板信息表 (19)6.4遥信量信息表 (19)6.5遥测信息表 (20)6.6遥控量信息表 (20)7装置二次接线示意图 (22)1概述PSL 641U线路保护测控装置以电流电压保护为基本配置，同时集成了各种测量和控制功能，适用于66kV及以下电压等级的配电线路。

SPL6411V2.0技术使用说明书

SPL6411V2.0技术使用说明书

45Hz～50Hz
低压闭锁：
10V～90V
df/dt 闭锁：
0.3Hz/s～10Hz/s
定值误差：
电流及电压定值误差：
<±5%整定值
频率定值误差：
<0.01Hz
时间定值误差：
<±2%整定时间+35ms
输出继电器接点容量：
允许长期通过电流 5A
切断电流
0.3A（DC220V，V/R 1ms）
操作回路出口电流保持： 0.5～4.0A，自适应
电流：
0.05In～20In
电压：
0.05Un～1.2Un
频率：
45Hz～55Hz
时间：
0～99.99s
定值整定范围：
电流保护
速断、过流:
0.1In～20In
零序定值：
0.1In～20In
时间定值：
0～99.99S
电压保护
电压定值:
0.1Un~2.0Un
重合闸
重合闸时间：
0～10S
低周减载
低周定值：
SPL6411 数字式馈线保护装置 技术使用说明书
V2.0
* 本说明书仅针对 D 版 V5.0 及 E 版 V8.0 及以上软件版本，以前软件版本请查阅 V1.0 版本说明书。对以后软件版本的升级，请注意最新版本资料。
国电南自 南自晋能
目
录
SPL6411 馈线保护装置
第一章：SPL6411 数字式馈线保护装置技术说明书 ......................................................................3
频 率：50Hz
交流 CT 电流回路额定电流时功耗:

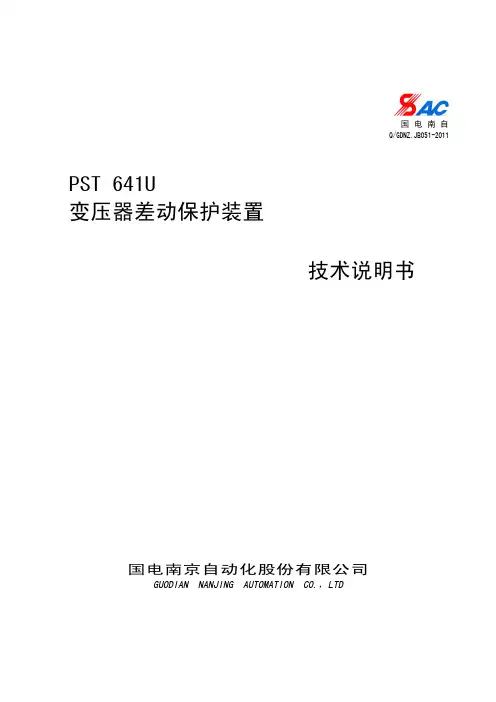

PST 641U变压器差动保护装置技术说明书_智能站_V1_22I

PST 641U变压器差动保护装置技术说明书_智能站_V1_22I
4 端子说明.................................................................................................................................................................5
1 3 保护功能及原理...................................................................................................................................................3
1.1 保护功能配置..................................................................................................................................................1 1.2 测控功能配置...................................................................................................................................................1
7
电源模件

母板模件
PST 641U-AC.A-A EDP 03-CPU.C-A EDP 03-PNL.A-A
E03-DI.D-A PSL 640U-DIO.A-A PSL 640U-TRIP.A-A
EDP 03-PWR.A-A EDP 03-MB.A-A

PSL 641U线路保护测控装置技术说明书V1.22

PSL 641U线路保护测控装置技术说明书V1.22

国电南自Q/GDNZ.JB051-2011PSL641U线路保护测控装置技术说明书国电南京自动化股份有限公司GUODIAN NANJING AUTOMATION CO.，LTDPSL641U线路保护测控装置技术说明书编写审核批准V1.22国电南京自动化股份有限公司2011年3月版本声明本说明书适用于PSL641U线路保护测控装置V1.22版本。

a)软件PSL641U V1.22b)硬件PSL641U线路保护测控装置硬件模件版本修改记录表序号模件名称初始版本（2006-02）第一次修改版本（2008-08）第二次修改版本1交流模件PSL640U-AC.A-A-11(12)2CPU模件E03-CPU.A-A E03-CPU.B-A3面板模件E03-PNL.A-A4DIO模件PSL640U-DIO.A-A5TRIP模件PSL640U-TRIP.A-A PSL640U-TRIP.A-B6电源模件EDP03-PWR.A-A7母板模件E03-MB.A-A E03-MB.A-B89PSL641U线路保护测控装置产品说明书版本修改记录表109876543V1.22平台版本升级PSL641UV1.222011.32V1.10改进版本PSL641UV1.102009.041V1.00初始版本PSL641UV1.002007.04序号说明书版本号修改摘要软件版本号修改日期*技术支持电话：（025）51183073传真：（025）51183077*本说明书可能会被修改，请注意核对实际产品与说明书的版本是否相符*2007年4月第2版第1次印刷*国电南自技术部监制目录1概述 (1)1.1保护功能配置 (1)1.2测量和控制 (1)2技术参数 (2)2.1保护元件精确工作范围 (2)2.2保护元件定值误差 (2)2.3保护整组动作时间 (2)2.4通信接口 (2)3保护功能及原理 (3)3.1相间过电流保护 (3)3.1.1相间方向元件 (3)3.1.2低电压闭锁元件 (3)3.1.3负序过电压闭锁元件 (3)3.2相间电流反时限元件 (3)3.3零序过电流 (4)3.3.1零序方向元件 (4)3.3.2零序反时限元件 (4)3.3.3零序电流告警元件 (4)3.4合闸加速 (4)3.5三相重合闸 (4)3.5.1充电条件 (5)3.5.2启动方式 (5)3.5.3重合闸方式 (5)3.5.4闭锁条件 (5)3.5.5二次重合闸 (5)3.6手动同期合闸 (5)3.7低频减载 (6)3.8低压减载 (6)3.9过负荷 (6)3.10小电流接地选线 (7)3.11TV断线 (7)3.11.1母线TV断线 (7)3.11.2线路抽取电压断线 (7)4端子说明 (8)4.1总端子图 (8)4.2交流模件端子X1定义 (8)4.3CPU模件端子X2定义 (9)4.4DI0模件端子X3定义 (10)4.5DI0模件端子X4定义 (10)4.6TRIP模件端子X5定义 (11)4.7TRIP模件端子X6定义（请注意装置使用的TRIP板型号） (11)5定值整定说明 (13)5.1保护定值清单及说明 (13)5.2运行参数清单及说明 (15)5.3软压板清单及说明 (16)6装置信息代码表 (17)6.1事件信息表 (17)6.2告警信息表 (17)6.3软压板信息表 (18)6.4遥信量信息表 (18)6.5遥测信息表 (19)6.6遥控量信息表 (20)7装置二次接线示意图 (21)11概述PSL 641U 线路保护测控装置以电流电压保护为基本配置，同时集成了各种测量和控制功能，适用于66kV 及以下电压等级的配电线路。

PST 641U变压器差动保护装置技术说明书V1.22

PST 641U变压器差动保护装置技术说明书V1.22
6 装置信息代码表...........................................................................................................................................................12
2 技术参数.........................................................................................................................................................................2
4.1 总端子图.................................................................................................................................................................5 4.2 交流模件端子 X1 定义...........................................................................................................................................5 4.3 CPU 模件端子 X2 定义............................................................................................................................................6 4.4 DI0 模件端子 X3 定义............................................................................................................................................6 4.5 DI0 模件端子 X4 定义............................................................................................................................................7 4.6 TRIP 模件端子 X5 定义..........................................................................................................................................7 4.7 TRIP 模件端子 X6 定义..........................................................................................................................................8

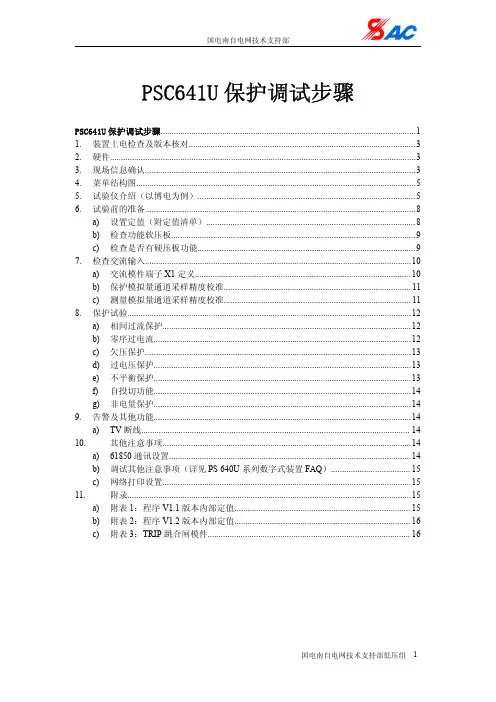

PSL641U保护调试手册

PSL641U保护调试步骤PSL641U保护调试步骤 (1)1.装置上电检查及版本核对 (3)2.硬件 (3)3.现场信息确认 (3)a)CT的二次额定值为5A或1A (3)b)现场直流电压为110V或220V，与装置是否一致。

(3)c)GPS对时方式 (3)d)后台通讯和串口打印 (4)4.菜单结构图 (5)5.试验仪介绍（以博电为例） (5)6.试验前的准备 (8)a)设置定值（附定值清单） (8)b)检查功能软压板 (10)c)检查是否有硬压板功能 (11)7.检查交流输入 (11)a)交流模件端子X1定义 (11)b)保护模拟量通道采样精度校准 (12)c)测量模拟量通道采样精度校准 (13)8.保护试验 (13)a)相间过流保护 (13)b)零序过电流 (14)c)低频减载 (15)d)低压减载 (17)e)过负荷 (19)f)合闸加速 (19)g)重合闸 (19)h)手动同期合闸（需投入“同期合闸”软压板） (20)9.告警及其他功能 (21)a)TV断线 (21)b)小电流接地选线地选线（以下功能都需投入“接地选线”软压板） (21)10.其他注意事项 (21)a)61850通讯设置 (21)b)调试其他注意事项（详见PS640U系列数字式装置FAQ） (21)c)网络打印设置 (21)11.附录 (22)a)附表1：程序V1.1版本内部定值 (22)b)附表2：程序V1.2版本内部定值 (22)c)附表3：TRIP跳合闸模件 (23)版权声明当前版本V1.00南京国电南京自动股份有限公司版权所有我们对本文档及其中的内容具有全部的知识产权。

除非特别授权，禁止复制或向第三方分发。

凡侵犯本公司版权等知识产权的，本公司必依法追究其法律责任。

我们定期仔细检查本文档中的内容，在后续版本中会有必要的修正。

但不可避免会有一些错误之处，欢迎提出改进的意见。

我们保留在不事先通知的情况下进行技术改进的权利。

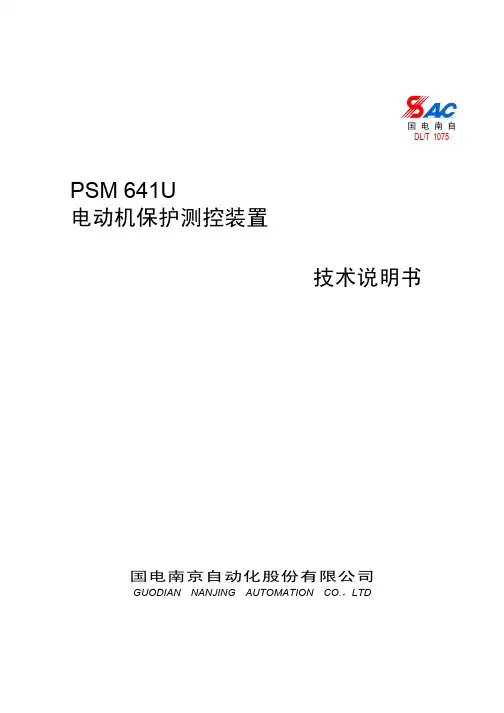

PSM 641U电动机保护测控装置技术说明书

国电南自DL/T 1075 PSM 641U电动机保护测控装置技术说明书国电南京自动化股份有限公司GUODIAN NANJING AUTOMATION CO.，LTDPSM 641U电动机保护测控装置技术说明书V 1.24国电南京自动化股份有限公司2013年03月版本声明本说明书适用于PSM 641U电动机保护测控装置V1.24及以上版本。

PSM 641U电动机保护测控装置产品说明书版本修改记录表10987654321 V1.24 初始版本PSM 641U V1.24 2012.11序号说明书版本号修改摘要软件版本号修改日期* 技术支持电话：（025）51183073传真：（025）83537200* 本说明书可能会被修改，请注意核对实际产品与说明书的版本是否相符* 2012年12月第1版第1次印刷* 国电南自技术部监制目录1概述 (1)1.1 适用范围 (1)1.2 装置型号及其保护功能配置 (1)1.3 测量和控制 (1)2技术参数 (2)2.1 保护元件精确工作范围 (2)2.2 保护元件定值误差 (2)2.3 保护整组动作时间 (2)2.4 通信接口 (2)3保护功能及原理 (3)3.1 电动机起动 (3)3.2差动保护 (3)3.3 过热保护 (5)3.4 过电流保护 (6)3.5 过负荷 (6)3.6 非全相运行保护 (7)3.7 反时限元件 (7)3.8 堵转保护 (7)3.9 F-C闭锁功能 (7)3.10 零序过电流保护 (7)3.11 零序电压保护 (7)3.12 低电压保护 (8)3.13 过电压保护 (8)3.14 非电量保护 (8)3.15 低频率保护 (8)3.16 失步保护 (8)3.17 非同步冲击保护 (8)3.18 PT断线 (9)4端子说明 (10)4.1 基本型配置端子图 (10)4.2 D型配置端子图 (11)4.3 S型配置端子图 (12)5定值整定说明 (13)5.1 基本型配置保护定值清单及说明 (13)5.2 D型配置保护定值清单及说明 (16)5.3S型配置保护定值清单及说明 (19)6装置信息代码表 (24)6.1 事件信息表 (24)6.2 告警信息表 (24)6.3软压板信息表 (25)6.4 遥信量信息表 (27)6.5 遥测信息表 (28)6.6 遥控量信息表 (28)7装置二次接线示意图 (29)7.1 基本型配置示意图 (29)7.2 D型配置示意图 (30)7.3 S型配置示意图 (31)1 概述 1.1 适用范围PSM 641U 电动机保护测控装置是对电动机的相间故障、接地故障以及不正常运行提供全面保护，同时集成了各种测量和控制功能的多功能成套装置。

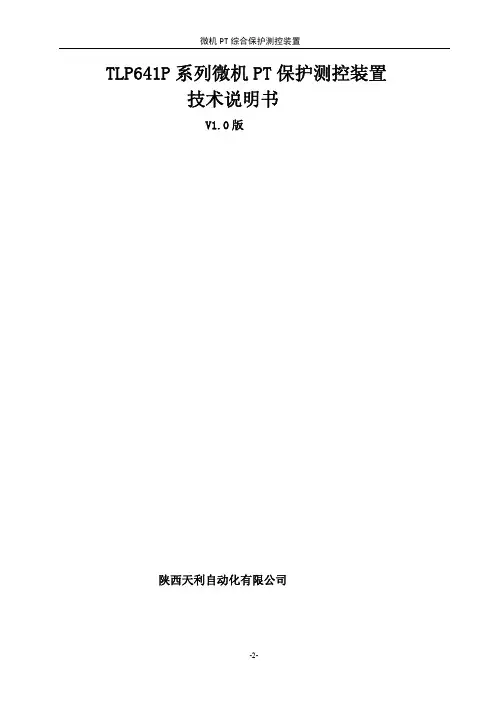

TLP641P PT保护监测技术说明书(正式)

TLP641P系列微机PT保护测控装置技术说明书V1.0版陕西天利自动化有限公司目 录第一节应用范围 (4)第二节主要特点 (4)第三节技术指标 (4) (4)1、额定数据2、功耗 (5)3、环境条件 (5)4、抗干扰性能 (5)5、绝缘性能 (6)6、机械性能 (6)7、电源 (7)8、实时性 (7) (7)9、计量精度10、保护性能参数 (7) (7)第四节基本功能第五节保护原理 (8)1、PT断线告警：（I、II段PT均适用） (8) (8)2、接地故障告警（I、II段PT均适用）3、PT并列 (8)4、过压告警（I、II段PT均适用） (9)5、欠压告警（I、II段PT均适用） (9)6、装置失电告警 (9)7、装置故障告警 (9)第六节定值整定清单 (10)1、TL641P定值整定清单 (10)第七节背板端子说明及二次图纸 (10)第一节应用范围TLP641P微机PT保护监测装置，主要应用于6kV~110kV电压等级的电压互感器保护监测。

它集保护、控制、测量、通信功能于一体，实现中低压PT的保护、测控功能。

第二节主要特点1、采用德州仪器公司出品的32位浮点DSP处理器，16位A/D采样，每周波采样48点，谐波处理能力强、计算速度快、精度高，测量达到0.2级，保护达到±3%,无延时保护出口时间达到25ms以内；2、保护状态通过面板LED指示灯指示，投入什么保护，什么保护动作无需按键，LED指示灯一目了然，简单实用；3、标注4U机箱，采用铝合金高导磁率材料，元件采用工业级芯片，抗电磁干扰能力强，可靠性高；4、保护和测量完全模块化设计，完全独立采集运算；5、整个保护装置结构采用后插拔式结构，各插件采用可锁接头，避免了接插不良，同时方便运行维护，更换时间短，缩短故障停电时间；6、友好的人机界面，全中文傻瓜式菜单，可同屏显示保护测控对象接线图形、开关状态、测量数据、保护定值及事件记录信息；7、具有12路开入、9路开出，开入量可自由定义，有源/无源开入可直接接入；8、具有通讯口，可进行遥测、遥控、遥调、遥信功能；9、具有事件记录功能。

国电南自 PSL U线路保护测控装置技术说明书V

国电南自Q/标准备案号：708-2007PSL 641U线路保护测控装置技术说明书国电南京自动化股份有限公司GUODIAN NANJING AUTOMATION CO.，LTDPSL 641U线路保护测控装置技术说明书编写审核批准V国电南京自动化股份有限公司2009年04月版本声明本说明书适用于PSL 641U线路保护测控装置版本。

a)软件PSL 641Ub)硬件PSL 641U线路保护测控装置硬件模件版本修改记录表PSL 641U线路保护测控装置产品说明书版本修改记录表* 技术支持电话：（025）传真：（025）* 本说明书可能会被修改，请注意核对实际产品与说明书的版本是否相符* 2007年4月第2版第1次印刷* 国电南自技术部监制目录1概述PSL 641U线路保护测控装置以电流电压保护为基本配置，同时集成了各种测量和控制功能，适用于66kV及以下电压等级的配电线路。

应用领域覆盖电力、水利、交通、石油、化工、煤炭、冶金等行业。

1.1保护功能配置a.三段式复压方向闭锁过流b.二段式方向零序保护及零序告警c.过流加速保护和零序加速保护d.过负荷保护（告警或跳闸可选）e.低周减载功能f.低压减载功能g.三相重合闸功能；h.小电流接地选线功能断线判别1.2测量和控制a.电流、电压、功率、功率因素等测量量b.14路外部开关量输入遥信采集(最大22路可选)c.断路器位置、手动分闸及事故遥信d.正常断路器遥控分合e.电度量累计f.GPS对时输入2技术参数2.1保护元件精确工作范围电压：～；电流：0.04I N～20I N；零序电流：0.02A～12.0A。

注：I N为额定值，下同。

2.2保护元件定值误差电流元件：≤±%整定值或±0.01IN；电压元件：≤±%整定值或±；时间元件：定时限≤±1％整定值＋40ms，反时限≤±5%(1－I/80I B)或±20ms，I为动作电流，I B为基准电流；检同期角度：≤1 ；频率偏差：±；滑差定值：≤±5%。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.2
零序过电流保护在满足以下条件时出口跳闸：
1）3I0>I0n，I0n为接地n段定值；
2）T>T0n，T0n为接地n段延时定值；
3）相应的方向条件满足（若需要）。
3.2.1
零序电流以母线流向线路为正方向，零序TA极性端接装置3I0极性端。按一次系统中性点低电阻接地方式考虑，零序方向元件动作区域设为Arg(3U0/3I0)=－195～－75。其中3U0为自产。
15
I0
零序电流输入极性端
16

A相测量电流输入极性端
18
CIa’
A相测量电流输入非极性端
19
CIb
B相测量电流输入极性端
20
CIb’
B相测量电流输入非极性端
21
CIc
C相测量电流输入极性端
22
CIc’
C相测量电流输入非极性端
23~26
预留
预留
27
Ux
线路抽取电压输入极性端
3.1
装置在执行三段过流判别时，各段判别逻辑一致，其动作条件如下：
1)I＞Idn；Idn为n段电流定值，I为相电流；
2)T＞Tdn；Tdn为n段延时定值。
3.1.1
采用90接线方式，按相起动。以电流流出母线为正方向，动作范围Arg(U/I)＝－90～＋30，误差＜3。
3.1.2
低电压元件在三个线电压中的任意一个低于低电压定值时动作，开放被闭锁保护元件。利用此元件，可以保证装置在电动机反馈等非故障情况下不出现误动作。
4
4.1
4.2
端子X1
定义
说明
1
L+
装置电源正端
2
L-
装置电源负端
3
DYGJ1
装置失电输出接点
4
DYGJ2
5
24V＋
6
24V－
7
保留
预留
8
保留
预留
9
Ia
A相电流输入极性端
10
Ia’
A相电流输入非极性端
11
Ib
B相电流输入极性端
12
Ib’
B相电流输入非极性端
13
Ic
C相电流输入极性端
14
Ic’
C相电流输入非极性端
时间元件： 定时限≤±1％整定值＋40ms，
反时限≤±5%(1－I/80IB)或±20ms，I为动作电流，IB为基准电流；
检同期角度：≤1；
频率偏差：±0.01Hz；
滑差定值：≤±5%。
注：UN为额定值，下同。
2.3
电流速断：1.5倍整定值时，不大于40ms。
3
装置的保护和自动功能动作于跳断路器时，一般输出接点“跳闸”（X6:6，X6:7），动作于合断路器时，输出接点为“合闸”（X6:6，X6:8）。同时输出中央信号（X5:11，X5:12）。
1)负序电压大于8V；
2)一相或两相线电压小于有压值70V；
3)三相线电压均小于有压值70V，某相(a或c相)电流大于0.05In。
上述两种TV接线方式中，满足断线判据任一条件10s后，装置发“母线TV断线”信息并点亮告警灯。
装置在检测到TV断线后，可根据控制字选择，或者退出带方向元件、电压元件的各段保护，或者退出方向、电压元件。TV断线检测功能可以通过“KG1.14”控制字投退。
国 电 南 自
Q/GDNZ.JB051-2007
标准备案号：708-2007
PSL641UB
线路保护测控装置
技术说明书
国电南京自动化股份有限公司
GUODIANNANJINGAUTOMATION CO.，LTD
PSL641UB
线路保护测控装置
技术说明书
编写
审核
批准
V1.60
国电南京自动化股份有限公司
2007年09月
2）df/dt＜F/T；
3）f＜F；
4）T＞TDZ；
5）负荷电流大于“低频保护闭锁电流”定值，此定值可通过控制字KG1.12投退。
现场试验条件不具备时，该功能测试可免做。如模拟量正确，精度由软件保证。
3.7
过负荷监视三相相电流，动作条件为：
1)MAX(I)＞Ifh；
2)时间延时到。
其中Ifh为过负荷电流定值。过负荷告警或跳闸由控制字KG2.13确定。
3.8
当断路器处于合位且3U0大于18V，经15s装置产生3U0越限告警。3U0越限告警功能在KG2.10＝1时投入。
小电流接地选线功能由本装置和主站共同完成。当系统发生单相接地故障时，主站接收到任何3U0越限告警后，调取各装置内记录的3U0、3I0采样，计算后给出接地点策略。
无主站系统时，单装置接地试跳判据为：断路器合位且3U0大于18V，人工试跳后，断路器变为分位且3U0小于18V，则判本线路接地。
对于一次系统中性点采用中电阻或高电阻接地方式时，根据系统的不同情况，动作区域可以调整。订货时须特别说明。
3.3
包括手合加速及保护加速两种，加速功能可通过软压板投退。
手合加速回路的启动条件为：
1)断路器在分闸位置的时间超过30s；
2)断路器由分闸变为合闸，加速功能开放3s。
手合加速需要投入加速压板、设定加速电流及时间定值，加速方式由控制字选择为后加速方式即可实现该功能。单独投入手合加速保护功能，可用于分段或母联断路器的充电保护。
1.1
a)三段式可经低电压闭锁和方向闭锁的过流保护；
b)三段式可经方向闭锁的零序保护；
c)过流加速保护和零序加速保护；
d)过负荷保护（告警或跳闸可选）；
e)低周减载功能；
f)三相重合闸功能；
g)TV断线判别。
1.2
a)测量量；
b)14路外部开关量输入遥信采集；
c)断路器位置、手动分闸及事故遥信；
d)正常断路器遥控分合；
1）母线与线路抽取电压差小于整定值；
2）频率差小于整定值；
3）频率差加速度小于整定值；
4）母线与线路抽取电压的夹角-导前角度＜15度；
注：导前角度＝2π×频率差×合闸导前时间定值＋π×频率差加速度×合闸导前时间定值2
5）断路器在分闸位置；
6）人工合闸命令开入量为高电平（输入端子X2:11）。
母线与线路抽取电压是线电压还是相电压，可通过控制字KG2.6来选取。KG2.6＝1时，为线电压；反之为相电压。
PSL 641UB线路保护测控装置产品说明书版本修改记录表
10
9
8
7
6
5
4
3
2
V1.60A-07BJ
北京版本
PSL 641UB V1.60A-07BJ
2007.09
1
V1.00
初始版本
PSL641UV1.00
2007.04
序号
说明书版本号
修改摘要
软件版本号
修改日期
*技术支持电话：（025）83537265
EDP 03-CPU.A-A
3
面板模件
EDP 03-PNL.A-A
4
DIO模件
PSL 640U-DIO.A-A
5
TRIP模件
PSL 640U-TRIP.A-A
6
电源模件
EDP 03-PWR.A-A
7
母板模件
EDP 03-MB.A-A
8
通信模件
EDP 03-COM.B-A
9
时钟同步模件
EDP03-CLK.A-A
3.9
3.9.1
当运行参数控制字KG1.5=0选择星型接线时，母线TV断线判据如下：
1)相电压均小于8V，某相(a或c相)电流大于0.05IN，判为三相失压；
2)三相电压和大于8V，最小线电压小于16V；
3)三相电压和大于8V，最大线电压与最小线电压差大于16V，判为两相或单相TV断线。
当运行参数控制字“KG1.5=1”选择角型接线时，对应母线PT采取V-V接线方式，断线判据如下：
传真：（025）83537200
*本说明书可能会被修改，请注意核对实际产品与说明书的版本是否相符
*2007年4月第2版第1次印刷
* 国电南自技术部监制
版本声明
1
PSL 641UB线路保护测控装置以电流电压保护为基本配置，同时集成了各种测量和控制功能，适用于66kV及以下电压等级的配电线路。应用领域覆盖电力、水利、交通、石油、化工、煤炭、冶金等行业。
2)弹簧未储能端子高电位，延时2s闭锁；
3)闭锁重合闸端子高电位，立即闭锁；
4)断路器处于分后位置，重合闸放电；
5)断路器处于跳位30s后，重合闸放电；
6)低周减载、过负荷跳闸动作，重合闸立即“放电”。
3.4.5
保护动作后重合闸，如果导致故障原因仍存在，第一次重合不成功将再次跳开断路器。允许经过一段较长延时，等故障处绝缘恢复后再二次重合闸。
3.5
当KG2.12=1，且有手合或遥合开入量输入，即检查是否满足准同期条件。检同期的判据和定值与3.4.3所述相同。
当“运行参数”中的控制字KG1.1=1时，开入端子X2:11专门作为外部启动同期合闸功能输入端。断路器开关位置在跳位30秒后，当手合或遥合接点输入至开入量端子，装置开始检查是否满足准同期条件。若在60s内不满足同期条件，则本次合闸操作失败。母线电压或线路抽取电压小于0.75倍额定电压时，则闭锁准同期。准同期方式及同期电压相别选择同重合闸，由定值“同期相别选择”整定。准同期的专用出口为“X5:5-6”（X5:5，X5:6）。准同期须同时满足以下条件包括：
检同期时，线路抽取电压相别由定值“同期相别选择”整定。当母线电压与线路抽取电压均大于0.75倍额定电压时，检查线路抽取电压同相应相别的母线电压之间的相位差，若小于整定的同期角，则检同期条件满足。其中，额定电压的选取同检无压方式。
