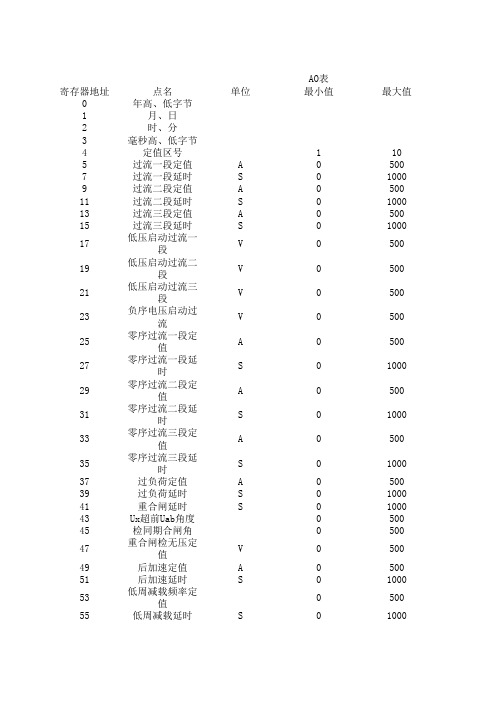

AO表寄存器地址点名单位最小值最大值0年高、低字节1月、日2时、分3毫秒高、低字节4定值区号110 5过流一段定值A0500 7过流一段延时S01000 9过流二段定值A0500 11过流二段延时S01000 13过流三段定值A0500 15过流三段延时S01000 17低压启动过流一段V0500 19低压启动过流二段V0500 21低压启动过流三段V0500 23负序电压启动过流V0500 25零序过流一段定值A0500 27零序过流一段延时S01000 29零序过流二段定值A0500 31零序过流二段延时S01000 33零序过流三段定值A0500 35零序过流三段延时S01000 37过负荷定值A0500 39过负荷延时S01000 41重合闸延时S01000 43Ux超前Uab角度0500 45检同期合闸角0500 47重合闸检无压定值V0500 49后加速定值A0500 51后加速延时S01000 53低周减载频率定值0500 55低周减载延时S01000 57低压闭锁低周定值V0500 59滑差闭锁低周定值Hz/s0100 61低压减载定值V0500 63低压减载延时S01000 65du/dt闭锁低压V/S0500 67三相三继电器式02 68二相二继电器式02 69二相三继电器式02 70过流一段投退02 71过流一段带方向02 72过流一段低压起动02 73过流二段投退02 74过流二段带方向0275过流二段低压起动0276过流三段投退0277过流三段带方向0278过流三段低压起动0279过流三段跳闸0280过流三段告警0281零序过流一段投退0282零序过流一段方向0283零序过流二段投退0284零序过流二段方向0285零序过流三段投退0286零序过流三段方向0287零序三段跳闸0288零序三段告警0289过负荷告警投退0290重合闸投退0291重合闸检无压0292重合闸检同期0293检同期手合0294后加速保护投退0295低周保护投退0296低压闭锁低周投退0297滑差闭锁低周投退0298低压减载投退0299du/dt闭锁低压021003U0越限投退02101TV断线告警02102操作回路断线告警02103两瓦法测量功率02备注：每个定值占两个寄存器，且为浮点数float系数类型1时间寄存器1111定值区号寄存器1定值寄存器1111111111111111111111111111111压板寄存器111111111111111111111111111111111111 t。

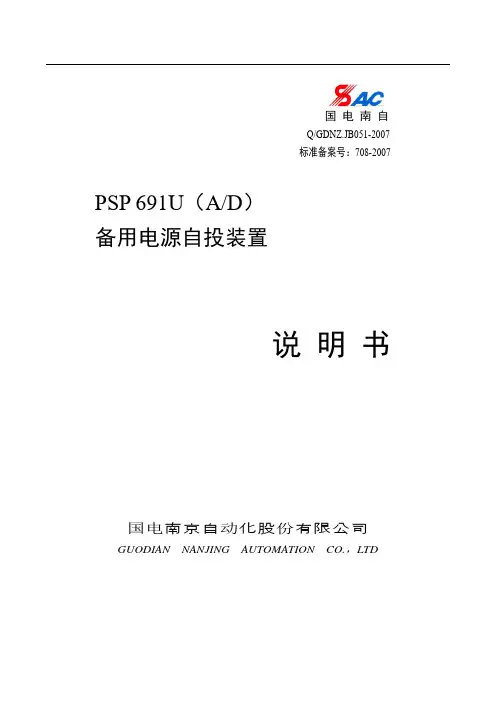

国电南自Q/GDNZ.JB051-2007标准备案号：708-2007PSP 691U（A/D）备用电源自投装置说明书国电南京自动化股份有限公司GUODIAN NANJING AUTOMATION CO.，LTDPSP691U（A/D）备用电源自投装置说明书Ver1.1国电南京自动化股份有限公司2008年11月版本声明本说明书适用于备用电源自投装置V1.1版本产品说明书版本修改记录表* 技术支持电话：（025）83421394-8120传真：（025）83421394-8118*本说明书可能会被修改，请注意核对实际产品与说明书的版本是否相符* 2008年11月第2版第1次印刷目次1 装置概述 (1)2 技术性能及指标 (2)2.1 额定电气参数 (2)2.2 主要技术指标 (2)2.3 环境条件 (3)2.4 功率消耗 (3)2.5 过载能力 (3)2.6 绝缘性能 (3)2.7 耐湿热性能 (3)2.8 电磁兼容性 (4)2.9 机械性能 (4)3 PSP 691U(A)备用电源自动投切装置 (5)3.1自投方式一 (5)3.2 自投方式二 (6)3.3 自投方式三 (6)3.4 附加说明 (7)3.5 整定 (8)4 PSP 691U(D)备用电源自动投切装置 (14)4.1 功能说明 (14)4.2 整定 (16)·装置概述·1 装置概述PSP 691U（A/D）备用电源自投装置是在消化吸收国内外先进经验的基础上专门为备用电源自动投切（可与各类综合自动化配套）开发的产品。
该类产品将线路的测量，保护，操作回路集成在一个机箱内，结构小巧，可在恶劣的工业环境下（如高，低温，震动，有害气体，灰尘，强电磁干扰等）长期可靠地运行。
产品可按功能就地安装在开关柜上，并具有运传，记忆各种操作或故障信息等功能，同时亦提供独立的中央信号空接点。
技术特点✧采用国际最流行的高速处理器，主频为200 MHz，内置资源丰富，外围电路设计简单，保证产品的制造质量及其稳定性。

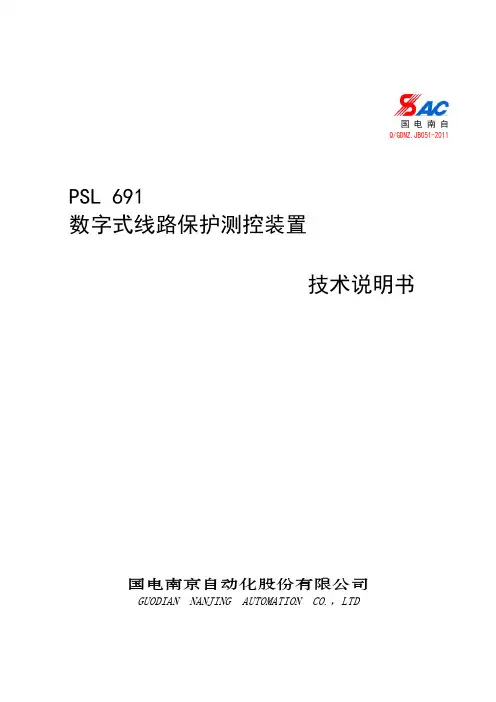

国电南自Q/GDNZ.JB051-2011PSL 691数字式线路保护测控装置技术说明书国电南京自动化股份有限公司GUODIAN NANJING AUTOMATION CO.，LTDPSL 691数字式线路保护测控装置技术说明书编写审核批准V 2.06国电南京自动化股份有限公司2011年05月版本声明本说明书适用于PSL 691数字式线路保护测控装置以下软硬件版本。
a)软件PSL 691 V2.05及以上版本b)硬件PSL 691数字式线路保护装置硬件模件版本修改记录PSL 691产品说明书版本修改记录表* 技术支持电话：（025）51183073传真：（025）51183077*本说明书可能会被修改，请注意核对实际产品与说明书的版本是否相符* 2011年05月第1版第1次印刷* 国电南自技术部监制目录版本声明1概述 (1)1.1功能配置 (1)1.2测控功能配置 (1)2技术参数 (2)2.1保护元件精确工作范围 (2)2.2保护元件定值误差 (2)2.3保护整组动作时间 (2)3保护功能及原理 (3)3.1相间过电流 (3)3.2相间电流反时限元件 (3)3.3零序过电流 (4)3.4合闸加速 (4)3.5三相重合闸 (4)3.6手动同期合闸 (5)3.7低频减载 (6)3.8低压减载 (6)3.9过负荷 (6)3.10小电流接地选线 (6)3.11母线TV断线 (6)3.12线路抽取电压断线 (7)3.13控制回路断线 (7)3.14开关位置不对应 (7)3.15事故总信号 (7)4端子说明 (8)4.1交流模件端子X1定义 (8)4.2CPU模件端子X2定义 (8)4.3DIO模件端子X3定义 (9)4.4DIO模件端子X4定义 (9)4.5TRIP模件端子X5定义 (9)4.6TRIP模件端子X6定义 (10)5定值整定说明 (11)5.1整定值清单及说明 (11)5.2运行参数清单及说明 (14)5.3软压板清单及说明 (16)6装置信息代码表 (17)6.1事件信息表 (17)6.2告警信息表 (17)6.3软压板信息表 (18)6.4遥测量信息表 (18)6.5电量信息表 (19)6.6遥信量信息表 (19)6.7遥控量信息表 (20)7装置二次接线图 (21)·概述·1概述PSL 691线路保护测控装置是以电流电压保护为基本配置，同时集成了各种测量和控制功能的多功能装置，适用于35kV及以下电压等级的配电线路。
国电南自Q/GDNZ.JB051-2007标准备案号：708-2007PSM 691U/692U电动机综合保护装置说明书国电南京自动化股份有限公司GUODIAN NANJING AUTOMATION CO.，LTDPSM 691U/692U电动机综合保护装置说明书Ver1.1国电南京自动化股份有限公司2008年11月版本声明本说明书适用于电动机综合保护装置V1.1版本产品说明书版本修改记录表* 技术支持电话：（025）83421394-8120传真：（025）83421394-8118* 本说明书可能会被修改，请注意核对实际产品与说明书的版本是否相符* 2008年11月第2版第1次印刷目次1 装置概述 (1)2 技术性能及指标 (3)2.1 额定电气参数 (3)2.2 主要技术指标 (3)2.3 环境条件 (4)2.4 功率消耗 (4)2.5 过载能力 (4)2.6 绝缘性能 (4)2.7 耐湿热性能 (4)2.8 电磁兼容性 (5)2.9 机械性能 (5)3 PSM 691U电动机差动综合保护测控装置 (6)3.1 功能 (6)3.2 原理说明 (7)3.2.1 差动保护 (7)3.2.2 差动速断保护 (8)3.2.3 差流越限告警 (8)3.2.4 TA断线告警 (8)3.2.5 电流速断保护 (8)3.2.6 定时限过流保护 (9)3.2.7 反时限过流保护 (9)3.2.8 两段定时限负序过流保护/反时限负序保护 (9)3.2.9 过热保护 (10)3.2.10 堵转保护 (11)3.2.11 单相接地保护 (11)3.2.12 低电压保护及TV断线闭锁 (11)3.2.13 过电压保护 (12)3.2.14 过负荷保护 (12)3.2.15 非电量保护 (12)3.2.16 4-20mA直流输出 (12)3.3 整定 (13)4 PSM 692U电动机综合保护测控装置 (19)4.1 功能 (19)4.2 原理说明 (19)4.2.1 电流速断保护 (19)4.2.2 定时限过流保护 (20)4.2.3 反时限过流保护 (20)4.2.4 两段定时限负序过流保护/反时限负序保护 (21)4.2.5 过热保护 (21)4.2.6 堵转保护 (22)4.2.7 单相接地保护 (22)4.2.8 低电压保护及TV断线闭锁 (22)4.2.9 过电压保护 (23)4.2.10 过负荷保护 (23)4.2.11 非电量保护 (23)4.2.12 4-20mA直流输出 (24)4.2.13 F-C闭锁功能 (24)4.3 整定 (24)1 装置概述PSM 691U电动机差动综合保护装置及PSM692U电动机综合保护测控装置是在消化吸收国内外先进经验的基础上分别专门为2000KW及以上异步电动机和2000KW及以下异步电动机（可与各类综合自动化配套）开发的产品。

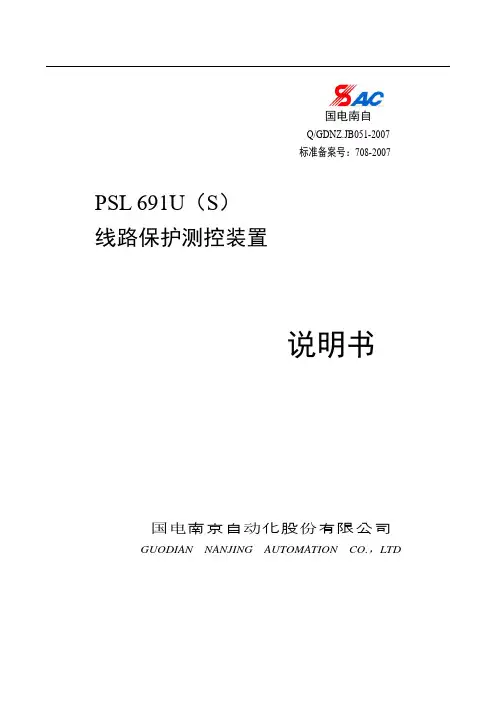

国电南自Q/GDNZ.JB051-2007标准备案号：708-2007PSL 691U（S）线路保护测控装置说明书国电南京自动化股份有限公司GUODIAN NANJING AUTOMATION CO.，LTDPSL691U（S）线路保护测控装置说明书国电南京自动化股份有限公司2008年11月版本声明本说明书适用于线路保护测控装置V1.1版本产品说明书版本修改记录表目录1 装置概述 (5)2 技术性能及指标 (7)2.1 额定电气参数 (7)2.2 主要技术指标 (7)2.3 环境条件 (8)2.4 功率消耗 (8)2.5 过载能力 (8)2.6 绝缘性能 (8)2.7 耐湿热性能 (8)2.8 电磁兼容性 (9)2.9 机械性能 (9)3 功能 (9)4 原理说明 (10)4.1 三段式复合电压过流保护 (10)4.2 定时限/反时限零序过流保护 (10)4.3 过负荷保护 (11)4.4 后加速保护 (11)4.5 TV断线告警 (11)4.6 4-20mA直流输出 (11)5 整定 (12)1 装置概述PSL 691U（S）线路保护测控装置是在消化吸收国内外先进经验的基础上专门为发电厂厂用电进线及母联（可与各类综合自动化配套）开发的产品。
该类产品将线路的测量，保护，操作回路集成在一个机箱内，结构小巧，可在恶劣的工业环境下（如高，低温，震动，有害气体，灰尘，强电磁干扰等）长期可靠地运行。
产品可按功能就地安装在开关柜上，并具有运传，记忆各种操作或故障信息等功能，同时亦提供独立的中央信号空接点。
技术特点✧采用国际最流行的高速处理器，主频为200 MHz，内置资源丰富，外围电路设计简单，保证产品的制造质量及其稳定性。
充足的硬件资源，4M字节Flash Memory存储器，8M字节SDRAM。
✧带有USB接口，可通过U盘直接升级装置程序，也可把装置的动作信息和故障录波数据直接存入U盘，方便故障分析。
✧测量三相电流和零序电流（Ia，Ib，Ic，Io），三相或线电压（Uan，Ubn，Ucn，Uab，Ubc，Uca），有功功率P，无功功率Q，功率因素cosφ，频率f，有功电量kWh，无功电量kVarh。

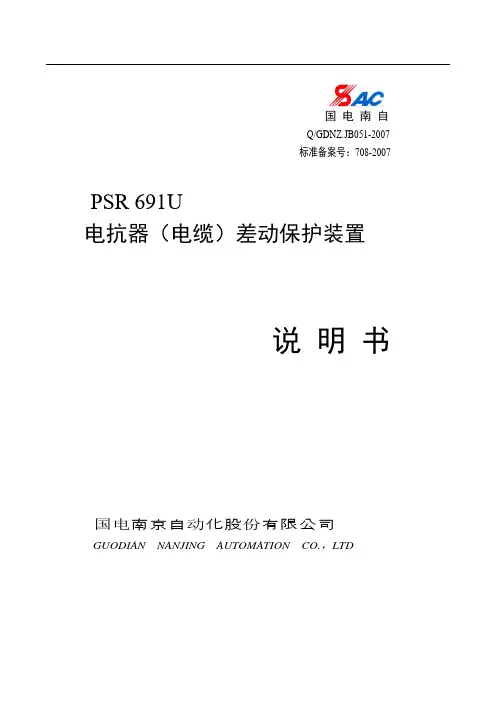

国电南自Q/GDNZ.JB051-2007标准备案号：708-2007PSR 691U电抗器（电缆）差动保护装置说明书国电南京自动化股份有限公司GUODIAN NANJING AUTOMATION CO.，LTDPSR691U电抗器（电缆）差动保护装置说明书Ver1.1国电南京自动化股份有限公司2008年11月版本声明本说明书适用于电抗器（电缆）差动保护装置装置V1.1版本产品说明书版本修改记录表* 技术支持电话：（025）83421394-8120传真：（025）83421394-8118*本说明书可能会被修改，请注意核对实际产品与说明书的版本是否相符* 2008年11月第2版第1次印刷目次1 装置概述 (1)2 技术性能及指标............................................. 错误！未定义书签。
2.1 额定电气参数.......................................... 错误！未定义书签。
2.2 主要技术指标.......................................... 错误！未定义书签。
2.3 环境条件.............................................. 错误！未定义书签。
2.4 功率消耗.............................................. 错误！未定义书签。
2.5 过载能力.............................................. 错误！未定义书签。
2.6 绝缘性能.............................................. 错误！未定义书签。
2.7 耐湿热性能............................................ 错误！未定义书签。

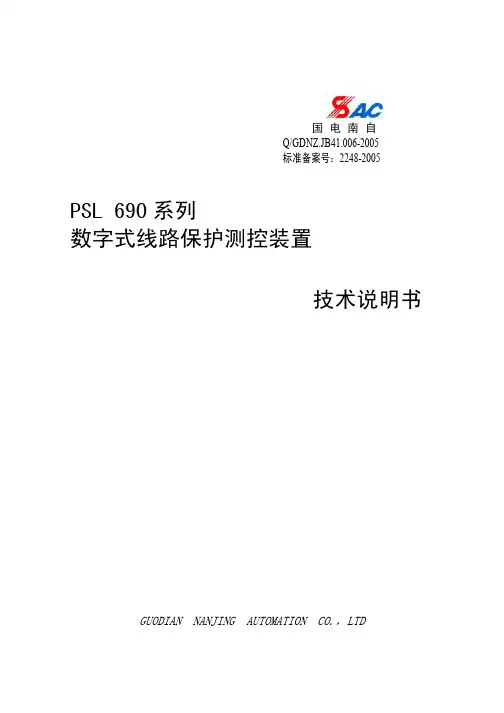

国电南自Q/GDNZ.JB41.006-2005标准备案号：2248-2005PSL 690系列数字式线路保护测控装置技术说明书国电南京自动化股份有限公司GUODIAN NANJING AUTOMATION CO.，LTDPSL 690系列数字式线路保护测控装置技术说明书编写审核批准V 2.03国电南京自动化股份有限公司2006年11月安全声明为保证安全、正确、高效地使用装置，请务必阅读以下重要信息。
警告！a)严格遵照执行国家及电力行业相关安全规程。
工作在高电压环境下，应严肃认真对待，以避免人身伤害或设备损坏；b)在操作中不应触摸电路，可能会有致命的电压、电流；c)在拆卸开装置面板后，应避免触及电路，产品包含电子电路，如果遭受静电，可能会受到损坏。
电子电路也可能含有致命的高电压；d)不管运行条件如何，必须将装置与保护地相连。
这也适用于一些特殊的场合，如在台桌上测试演示及离线配置。
不经恰当接地操作装置，可能会损坏装置，也可能会发生事故引起伤害；e)在正常运行期间，严禁断开、连接与端子相连的导线或连接件，可能会有致命的危险电压、电流，也可能会中断设备的运行，损坏端子及测量电路；f)严禁不短接电流互感器的二次绕组就断开其二次回路的连接。
运行的电流互感器在二次绕组开路时，会产生危险高电压，可能会损坏互感器，也可能引起人身伤害；g)在装置带电或者与带电回路相连接时，严禁拆卸前面板，可能会有致命的电压、电流。
小心！a)在移动装置的模件时，应使用经过验证的防静电袋。
在对模件进行操作或处理时，应使用导电腕环套与保护地相连，并在适当的防静电表面操作。
静电放电可能会引起模件损坏；b)不得将装置与带电导线相连，这可能会使装置内部电路受到损坏；注意！a)装置上电使用前请仔细阅读说明书，参照说明书对装置进行操作、定值/运行参数整定和测试。
如有随机资料，相关部分以资料为准；b)装置上电前，应明确连线与正确示图相一致；c)装置的“运行参数”和“保护定值”同样重要，应准确设定才能保证装置保护以外功能的正常运行；d)改变当前保护定值组将不可避免地要改变装置的运行，在作改变前应谨慎，并按规程作校验；e)装置操作密码为：99。
PSM691U电动机保护测控装置调试报告安装位置#3机6kV 3A段 #04柜用途循环水泵3A保护测控装置型号PSM691U 工作电压DC110V生产厂家南京南自变电站自动化有限公司额定参数PT 100V，CT 1A 出厂编号9103000012 出厂日期2013年05月1.试验依据《继电保护和安全自动装置技术规程》(GB/T 14285-2006)《继电保护和电网安全自动装置检验规程》（DL/T 995-2006）2.设备检查2.1外观检查a.装置端子螺丝已拧紧。
b.装置背部厂家配线正确无误,外部回路配线正确无误。
合格2.2上电检查a.打开电源,装置上电,自检通过。
主菜单和子菜单显示正确,按键操作灵敏。
合格2.3绝缘检查 a.二次回路绝缘良好。
b.电源回路绝缘良好。
合格3.交流量采样精度校验3.1电压量标准值（V）测量电压(V) 保护电压(V)Ua Ub Uc Ua Ub Uc10 10.01 9.98 10.03 10.03 10.01 9.9930 30.05 30.07 30.01 30.07 30.05 30.0357.74 57.79 57.88 57.33 57.79 57.84 57.72 3.2电流量标准值（A）机端电流(A) 中性点电流（A）Ia Ib Ic Ia Ib Ic0.3 0.29 0.29 0.29 0.29 0.30 0.290.5 0.50 0.49 0.49 0.50 0.50 0.491 0.99 0.99 1.00 1.00 0.99 0.99 3.3零序电流标准值（A） 1 3 5采样值（Io） 1.00 3.00 5.004.保护功能校验动速断保护整定值Isdzd=0.7Ie Ie=1A相别机端电流中性点电流动作值（A）0.71 0.70。
开入遥信及运行告警变位事件以Asdu10主动上送变位事件组号为：GINH＝8带时标信息的事件组号为：GINH＝24开入遥信及运行告警表GINL名称状态1状态2 13X2返回动作23X3返回动作33X4返回动作43X5返回动作53X6返回动作63X7返回动作7弹簧未储能返回动作83X9返回动作93X10返回动作103X11返回动作113X12返回动作123X13返回动作133X14返回动作143X15返回动作15手合回路返回动作16手跳回路返回动作17TWJ返回动作18HWJ返回动作19过流三段告警返回动作20零序三段告警返回动作21过负荷告警返回动作22重合闸充电返回动作23同期条件退出满足243U0越限正常告警25TV断线发信返回动作26操作回路正常断线27遥控跳开关返回启动28遥控合开关返回启动29flash写故障返回动作30整定故障返回动作31RAM自检故障返回动作32CPU频率自检故障返回动作33运行参数错误返回动作34出口故障返回动作35AD故障返回动作36动作总信号返回动作37告警总信号返回动作38三相三继电器式退出投入39二相二继电器式退出投入40二相三继电器式退出投入41过流一段投退退出投入42过流一段带方向退出投入43过流一段低压起动退出投入44过流二段投退退出投入45过流二段带方向退出投入46过流二段低压起动退出投入47过流三段投退退出投入48过流三段带方向退出投入49过流三段低压起动退出投入50过流三段跳闸退出投入51过流三段告警退出投入52零序过流一段投退退出投入53零序过流一段方向退出投入54零序过流二段投退退出投入55零序过流二段方向退出投入56零序过流三段投退退出投入57零序过流三段方向退出投入58零序三段跳闸退出投入59零序三段告警退出投入60过负荷告警投退退出投入61重合闸投退退出投入62重合闸检无压退出投入63重合闸检同期退出投入64检同期手合退出投入65后加速保护投退退出投入66低周保护投退退出投入67低压闭锁低周投退退出投入68滑差闭锁低周投退退出投入69低压减载投退退出投入70du/dt闭锁低压退出投入713U0越限投退退出投入72TV断线告警退出投入73操作回路断线告警退出投入74两瓦法测量功率退出投入动作元件SOE以Asdu10主动上送：GINLH＝4动作元件表GINL名称状态1状态2 1过流一段启动复归动作2过流二段启动复归动作3过流三段启动复归动作4零序一段启动复归动作5零序二段启动复归动作6零序三段启动复归动作7重合闸启动复归动作8重合闸超时复归动作9后加速启动复归动作10低频减载启动复归动作11低压减载启动复归动作12过流一段复归动作13过流二段复归动作14过流三段复归动作15零序过流一段复归动作16零序过流二段复归动作17零序过流三段复归动作18重合闸动作复归动作19后加速复归动作20低频减载复归动作21低压减载复归动作。
国电南自Q/标准备案号：708-2007PSM 691U/692U电动机综合保护装置说明书国电南京自动化股份有限公司GUODIAN NANJING AUTOMATION CO.，LTDPSM 691U/692U电动机综合保护装置说明书国电南京自动化股份有限公司2008年11月版本声明本说明书适用于电动机综合保护装置版本产品说明书版本修改记录表* 技术支持电话：（025）-8120传真：（025）-8118* 本说明书可能会被修改，请注意核对实际产品与说明书的版本是否相符* 2008年11月第2版第1次印刷目次1 装置概述................................................ 错误!未定义书签。
2 技术性能及指标.......................................... 错误!未定义书签。
额定电气参数......................................................... 错误!未定义书签。
主要技术指标......................................................... 错误!未定义书签。
环境条件 ............................................................. 错误!未定义书签。
功率消耗 ............................................................. 错误!未定义书签。
过载能力 ............................................................. 错误!未定义书签。
绝缘性能 ............................................................. 错误!未定义书签。
国电南自Q/GDNZ.JB051-2007标准备案号：708-2007PSM 691U/692U电动机综合保护装置说明书国电南京自动化股份有限公司GUODIAN NANJING AUTOMATION CO.，LTDPSM691U/692U电动机综合保护装置说明书Ver1.1国电南京自动化股份有限公司2008年11月版本声明本说明书适用于电动机综合保护装置V1.1版本产品说明书版本修改记录表* 技术支持电话：（025）83421394-8120传真：（025）83421394-8118*本说明书可能会被修改，请注意核对实际产品与说明书的版本是否相符* 2008年11月第2版第1次印刷目次1 装置概述 (1)2 技术性能及指标 (3)2.1 额定电气参数 (3)2.2 主要技术指标 (3)2.3 环境条件 (4)2.4 功率消耗 (4)2.5 过载能力 (4)2.6 绝缘性能 (4)2.7 耐湿热性能 (4)2.8 电磁兼容性 (5)2.9 机械性能 (5)3 PSM 691U电动机差动综合保护测控装置 (6)3.1 功能 (6)3.2 原理说明 (7)3.2.1 差动保护 (7)3.2.2 差动速断保护 (8)3.2.3 差流越限告警 (8)3.2.4 TA断线告警 (8)3.2.5 电流速断保护 (8)3.2.6 定时限过流保护 (9)3.2.7 反时限过流保护 (9)3.2.8 两段定时限负序过流保护/反时限负序保护 (9)3.2.9 过热保护 (10)3.2.10 堵转保护 (11)3.2.11 单相接地保护 (11)3.2.12 低电压保护及TV断线闭锁 (11)3.2.13 过电压保护 (12) (12)3.2.15 非电量保护 (12)3.2.16 4-20mA直流输出 (12)3.3 整定 (13)4 PSM 692U电动机综合保护测控装置 (19)4.1 功能 (19)4.2 原理说明 (19)4.2.1 电流速断保护 (19)4.2.2 定时限过流保护 (20)4.2.3 反时限过流保护 (20)4.2.4 两段定时限负序过流保护/反时限负序保护 (21)4.2.5 过热保护 (21)4.2.6 堵转保护 (22)4.2.7 单相接地保护 (22)4.2.8 低电压保护及TV断线闭锁 (22)4.2.9 过电压保护 (23)4.2.10 过负荷保护 (23)4.2.11 非电量保护 (23)4.2.12 4-20mA直流输出 (24)4.2.13 F-C闭锁功能 (24)4.3 整定 (24)1 装置概述PSM 691U电动机差动综合保护装置及PSM692U电动机综合保护测控装置是在消化吸收国内外先进经验的基础上分别专门为2000KW及以上异步电动机和2000KW及以下异步电动机（可与各类综合自动化配套）开发的产品。
PS*691U配置工具维护手册当前版本: V1.00修改历史目录序言1第一章程序安装说明21.1子文件夹目录及文件介绍21.2工具软件使用环境2第二章配置工具的使用22.1启动配置程序22.2工作表说明22.3导入配置文件32.4导出配置文件42.5上传配置文件42.6获取配置文件42.7修改管理机IP52.8重启通信管理机5序言PS*691U配置工具维护说明书详细介绍了PS*691U通信管理机在工程应用中配置文件生成的方法,可作为现场工程人员及其他维护人员的重要参考手册。
如现场遇到该手册不能解决的问题，请拨打国电南自股份电厂分公司电气工程部技术支持咨询。
技术支持：9 8第一章程序安装说明PS*691U配置工具采用绿色安装方式，只需COPY到计算机上即可。
1.1子文件夹目录及文件介绍以D:\为COPY路径举例介绍，图示如下：由图可见，PS*691UCFG目录下包含，DOC、PS*691UFTPTools两个子目录，bdconfig.ini、PS*691U_CFG.*lsm和PS*691U配置.*ls*3个文件。
具体子目录及文件解释如下：1、DOC目录下存放一些工具的使用手册；2、PS*691UFTPTools目录存放用于配置文件上传/下载的工具软件；3、Bdconfig.ini是PS*691U示例配置文件；4、PS*691U_CFG.*lsm是配置脚本文件；5、PS*691U配置.*ls*是PS*691U的配置工具程序。
1.2工具软件使用环境操作系统：Microsoft Windows *P以上.Net环境：Microsoft .Net Framework 2.0以上E*cel： Office 2007第二章配置工具的使用2.1启动配置程序双击PS*691U配置.*ls*文件2.2工作表说明配置工具下方有工作表导航图，如下图所示：配置工具工作表包括型号模板首页、基本信息、测量模板、保护测量模板、遥信模板、运行告警模板、保护动作模板、遥脉模板、遥控模板、遥调模板、定值区间模板、定值模板、压板模板、扰动记录模板、、LAN、设备信息、转发基本信息、转发遥测信息、转发遥信信息、转发遥脉信息。
以下是我在贵州唐寨电厂PSP691U(A)备自投装置调试过程中的一些经验：第一步：在装置遥信状态中核对下3个开关量状态与现场相对应的断路器位置状态是否一致。
（注：3ZKK“常开”，1ZKK“常闭”，2ZKK“常闭”，这里的“常开”和“常闭”分别指的是断路器的“断开”和“闭合”也就是说3ZKK “常开”默认位“跳位”，1ZKK“常闭”和2ZKK“常闭”默认为“合位”。
）第二步：检查下出口矩阵，正常情况下出厂设置好的出口矩阵应该与装置出口板上定义的一致，一般不需要修改。
如果现场有特殊要求，可以根据实际情况设置矩阵，比较容易懂这里就不详细说了。
另外装置中告警和动作信号灯是可以通过设置选择“实时”和“保持”这两种方式的，一般将动作灯设置成“保持”，告警灯设置成“实时”，装置出厂时一般默认都设成“保持”。
第三步：将现场的2个进线断路器以及母联断路器手动分合下，已确定分合闸回路正确，开出传动下出口最好！第四步：要确定好现场备投方式，以下我就详细介绍下此型号备自投的几种运行方式：1、a、运行方式一：1#进线开关1ZKK和2#进线开关2ZKK在合位，母联开关3ZKK在分位，当1#（2#）进线开关断开或者1段（2段）母线低压或者失压且无流时，跳开1ZKK(2ZKK)，确认其断开后合3ZKK。
所需要投入的压板是：母线备用进线I投，母线备用进线II投。
b、充点条件：1ZKK和2ZKK在合位，3ZKK在分位，两段母线PT有压，无外部闭锁信号。
c、放电条件：略。
需要注意的是当手跳和遥跳进线开关时，只有接入了其闭锁开入量方能实现备自投闭锁，否则仍可备投。
2、a、运行方式二：1#进线开关1ZKK在合位，2#进线开关2ZKK在分位，母联开关3ZKK在合位，此时如果2#进线电压Ux有压，则跳3ZKK，确定其跳开后合2ZKK。
所需要投入的压板是：进线I恢复功能投，进线II恢复功能投。
b、充点条件：1ZKK和3ZKK在合位，2ZKK在分位，两段母线PT有压，无外部闭锁信号。
国电南自Q/GDNZ.JB051-2007标准备案号：708-2007PSL 691U（S）线路保护测控装置说明书国电南京自动化股份有限公司GUODIAN NANJING AUTOMATION CO.，LTDPSL691U（S）线路保护测控装置说明书国电南京自动化股份有限公司2008年11月版本声明本说明书适用于线路保护测控装置V1.1版本产品说明书版本修改记录表目录1 装置概述 (5)2 技术性能及指标 (7)2.1 额定电气参数 (7)2.2 主要技术指标 (7)2.3 环境条件 (8)2.4 功率消耗 (8)2.5 过载能力 (8)2.6 绝缘性能 (8)2.7 耐湿热性能 (8)2.8 电磁兼容性 (9)2.9 机械性能 (9)3 功能 (9)4 原理说明 (10)4.1 三段式复合电压过流保护 (10)4.2 定时限/反时限零序过流保护 (10)4.3 过负荷保护 (11)4.4 后加速保护 (11)4.5 TV断线告警 (11)4.6 4-20mA直流输出 (11)5 整定 (12)1 装置概述PSL 691U（S）线路保护测控装置是在消化吸收国内外先进经验的基础上专门为发电厂厂用电进线及母联（可与各类综合自动化配套）开发的产品。
该类产品将线路的测量，保护，操作回路集成在一个机箱内，结构小巧，可在恶劣的工业环境下（如高，低温，震动，有害气体，灰尘，强电磁干扰等）长期可靠地运行。
产品可按功能就地安装在开关柜上，并具有运传，记忆各种操作或故障信息等功能，同时亦提供独立的中央信号空接点。
技术特点✧采用国际最流行的高速处理器，主频为200 MHz，内置资源丰富，外围电路设计简单，保证产品的制造质量及其稳定性。
充足的硬件资源，4M字节Flash Memory存储器，8M字节SDRAM。
✧带有USB接口，可通过U盘直接升级装置程序，也可把装置的动作信息和故障录波数据直接存入U盘，方便故障分析。
✧测量三相电流和零序电流（Ia，Ib，Ic，Io），三相或线电压（Uan，Ubn，Ucn，Uab，Ubc，Uca），有功功率P，无功功率Q，功率因素cosφ，频率f，有功电量kWh，无功电量kVarh。
✧电流、电压、功率、电度的测量值不仅反映基波，还可正确反映2~13次谐波，从而使测量结果与专用测量表计一致。
✧具有一路4～20mA直流模拟量输出（可自定义为电流、电压或功率），取代交流采集变送器。
✧最多14路用户可自定义名称的开入量接口（其中2路为与模拟量输出接点复用）。
✧保护元件的出口方式可通过跳闸矩阵进行整定，方便用户选择要动作的继电器。
所有继电器出口接点可选择为跳闸接点（自动返回）或信号接点（复归后返回）。
✧自带操作回路，可自适应0.5A~5A开关跳合闸电流。
✧GPS对时可采用硬接点分脉冲或秒脉冲方式，同时也支持IRIG-B对时方式（RS485接口）。
✧两个100M以太网通信接口，一个RS485通信接口，支持IEC60870-5-103，Modbus等规约。
✧9条故障录波，每条录波包含1.9秒的采样点和幅值录波，采样点录波最大包含14路模拟量（间隔为1mS），幅值录波最大包含40个模拟量幅值和32个开关量（间隔为5mS）。
录波采用标准Comtrade格式。
✧1000条事件记录，最近200条失电保持。
✧采用全图形化编程技术以及稳定、可靠的保护继电器库，提高程序的可靠性及正确性。
✧整机静态功耗低（约6W），液晶模块采用新工艺，取消导电橡胶连接，寿命大为提高。
✧高抗干扰性能，通过10项电磁兼容检测认证，快速瞬变、静电放电、浪涌抗干扰性能均达到最高等级(Ⅳ级)标准。
✧工作环境温度范围：-25℃～＋55℃（液晶无模糊、迟钝现象）。
2 技术性能及指标2.1 额定电气参数✧电源直流额定电压：DC220V或DC110V；允许偏差：-20% ～＋15%；波纹系数：不大于5％。
✧额定电流、电压交流电流：5A或1A；交流电压：100V或100/3V。
2.2 主要技术指标✧精确工作范围电流：0.04In～20In (In =5A或In=1A)；电压：1V～150V；频率：45Hz～55Hz。
✧测量精度电流：0.2级（含谐波）；电压、有功功率、无功功率、功率因数：0.5级（含谐波）；频率：≤±0.01Hz；4-20mA输出：0.5级。
✧定值误差整定值误差：不超过±3%；动作时间误差：定时限保护，不超过(±1%整定值＋40)ms；反时限保护，不超过±5%整定值或±40ms。
✧遥信分辩率小于2ms。
✧GPS对时分脉冲或秒脉冲：要求GPS装置提供接口为空光耦，耐压大于50V；IRIG-B：DC时码，RS485接口。
✧接点容量操作回路的跳闸电流与合闸电流：0.5A~5A 自适应；跳闸空接点：10A （DC220V 闭合容量）；信号空接点：5A （DC220V 闭合容量）。
2.3 环境条件环境温度：-25℃～＋55℃；相对湿度：5％～95％（产品内部不凝露，不结冰）；大气压力：66kPa～106kPa2.4 功率消耗交流电流回路：当In=5A 时，每相不大于0.5VA；当In=1A 时，每相不大于0.3VA。
交流电压回路：当额定电压时，每相不大于0.5VA。
直流电源回路：当正常工作时，不大于6W；当装置动作时，不大于15W。
2.5 过载能力交流电流回路： 2倍额定电流，连续工作；10倍额定电流，允许10s；40倍额定电流，允许1s。
交流电压回路： 1.5倍额定电压，可连续工作。
2.6 绝缘性能✧绝缘电阻在正常试验大气条件下，装置的外引带电回路部分和外露非带电金属部分及外壳之间，以及电气上无联系的各回路之间，用500V的兆欧表测量其绝缘电阻值不小于100 MΩ。
✧介质强度在正常试验大气条件下，装置能承受频率为50Hz，历时1min的工频耐压试验而无击穿闪络及元件损坏现象。
试验过程中，任一被试回路施加电压时，其余回路等电位互联接地。
✧冲击电压在正常试验大气条件下，装置的直流输入回路、交流输入回路、输出触点等各回路对地，以及电气上无联系的各回路之间，能承受1.2/50µs的标准雷电波的短时冲击电压试验，开路试验电压为5kV。
2.7 耐湿热性能装置能承受GB/T 7261第20章规定的交变湿热试验。
试验温度＋40℃±2℃、相对湿度（93±3）％，试验时间为48h（每一周期时间为24h），在试验结束前2h内，测量各外引带电回路部分对外露非带电金属部分及外壳之间、以及电气上无联系的各回路之间的绝缘电阻应不小于1.5MΩ；介质强度不低于规定介质强度试验电压值的75％。
2.8 电磁兼容性3 功能●三段式复合电压过流保护●定时限零序过流保护●反时限零序过流保护●过负荷保护●后加速保护●1个开关的遥控●I，U，P，Q，Cosφ，有功电度，无功电度。
●标准为12路开关量采集, 选配了1路 4-20mA输出占用2路开入量。
（4-20mA为3X2＋,3x3－）●GPS对时（分脉冲，秒脉冲或IRIG-B方式）·原理说明·4 原理说明4.1 三段式复合电压过流保护当任一相电流大于定值且复合电压起动，经延时，装置跳闸。
复压起动元件功能：A 相电流经Uab 、Uca 或负序电压起动，B 相电流经Uab 、Ubc 或负序电压起动，C 相电流经Ubc 、Uca 或负序电压起动。
若复压起动元件退出，则过流保护不需复压起动。
4.2 定时限/反时限零序过流保护保护装置本身提供定时限和反时限两种零序过流保护，用户可根据现场情况选择其中一种。
反时限零序过流保特性曲线为：re*0L p I I t t -=式中 t 为低零序反时限保护动作延时 tp 为低零序反时限时间常数I 0L * 为实测低零序过流与反时限低零序额定的比值 Ire 为低零序反时限起动门槛值（一般取0.25）定时限零序过流保护测量范围0.05~30A （二次值），可用于中性点不接地或经电阻接地系统。
当3I0大于定值，经延时，装置跳闸或发信。
·原理说明·4.3 过负荷保护当任一相电流大于定值，经延时，装置跳闸或发信。
4.4 后加速保护当开关手动合闸或备自投、快切切换时，如果遇到故障，为了能快速切除故障，装置设有后加速保护功能。
该保护监视开关由分位变为合位后3秒钟内的电流，如任一相电流大于定值，经延时，装置跳闸。
3秒钟过后，后加速保护自动退出。
4.5 TV断线告警装置采用两种方法识别TV断线。
方法一：当三个线电压中最大与最小之差大于30V，延时3S，发TV断线信号；当三个线电压中最大与最小之差小于30V，且Uab大于80V，ＴＶ断线信号返回。
方法二：电压突变同时电流不突变，认为TV断线，发TV断线信号。
电压突变：100mS内三个线电压中任一个由大于90V变为小于60V。
电流不突变：Ia，Ic均大于0.2A，且变化小于0.1 In。
三个线电压都大于90Ｖ，TV断线信号返回。
4.6 4-20mA直流输出装置端子(3X2+，3X3—)输出一路4-20mA直流，用于接至DCS系统的模拟量采集卡件（AI）。
该直流输出可在装置设置中由用户选择对应为Ia或Uab或P。
5 整定装置面板图机箱外型尺寸图外壳前框单位mm开孔尺寸图。
