组合体三视图的画法教案

浙江XX学院汽车机械基础课教案 NO. 4课堂常规一、组织教学检查学生出勤，并记录二、复习提问组合体的组合形式有哪些各有什么特点三、导入新课同学们，我们已经学了三视图，但是内部有孔和其他的设计，怎么体现今天我们来学习一下，该怎么办四、讲授新课§1-4 组合体的三视图任何复杂的机器零件，从形体角度看，都是由一些基本形体组合而成的。

这种由基本形体组合而成的物体称为组合体。

本章首先学习组合体的构造及形体分析法，在此基础上进一步讨论组合体的画图、看图及尺寸标注等问题。

一、组合体的组成形式简单组合体的组合方式可以分为叠加式、挖切式和复合式三类。

复杂的几何体实际上也是由基本几何体按照一定方式构成的，看右面的几何体和对应的三视图：组合体——由两个或两个以上的基本形体组成的物体。

两个简单形体的结合情况为：平齐、相切、相交。

任意组合体都可以看做是基本体按照一定方式结合在一起的几何体，我们先要对组合体进行“形体分析”，明确组合体是怎样形成的，然后再画三视图。

在画图时一定要注意遵守“三等关系”和“方位关系”。

组合体在其基本组合形体中，相邻表面连接关系可分为三种：1.对齐如下图a所示，该形体上、下两部分的长度相等，两者左右端面是对齐的，位于同一平面上。

因此，在此端面连接处就不应该再画线（见左视图）。

2.相切当两形体表面相切时，两表面光滑地连接在一起，相切处不应该画轮廓线，如下图b所示。

图a 图b3.相交当两形体的表面相交时，在相交处画出交线。

如图c、d所示。

形体分析法——假想把组合体分解为若干个基本形体，并确定形体间的组合形式及起相邻表面间相对位置关系的一种分析方法。

分析时要明确组合方式；各基本形体的相对位置和表面连接关系。

二、组合体视图基本步骤： 1、形体分析分析组合体由哪些基本体组成2、选择主视图尽量反映组合体的形状特征3、布置三视图用中心线或主要轮廓线定位4、轻画底稿先主后次，先粗后细，先实后虚5、清理、加深注意：①相切的位置是光滑过渡，不要画出轮廓线。

机械制图-组合体的组合形式-教案一、教学目标1. 让学生了解组合体的概念和特点。

2. 让学生掌握组合体的组合形式及其表示方法。

3. 培养学生绘制组合体三视图的能力。

二、教学内容1. 组合体的概念和特点2. 组合体的组合形式：相交、相切、相互穿插3. 组合体的表示方法：三视图、剖面图、断面图4. 绘制组合体三视图的步骤和方法三、教学重点与难点1. 教学重点：组合体的概念、特点、组合形式及表示方法。

2. 教学难点：组合体三视图的绘制步骤和方法。

四、教学方法1. 采用讲授法讲解组合体的概念、特点、组合形式及表示方法。

2. 采用案例分析法分析组合体三视图的绘制步骤和方法。

3. 采用练习法巩固所学知识，提高绘制组合体三视图的能力。

五、教学准备1. 教学课件：组合体的图片、组合形式示意图、三视图示例。

2. 教学素材：组合体模型、绘图工具（如直尺、三角板、橡皮等）。

3. 练习题库：组合体三视图绘制练习题。

【教学环节1】1. 导入：通过展示组合体的图片，引导学生思考组合体的概念和特点。

2. 讲解：讲解组合体的概念、特点、组合形式及表示方法。

【教学环节2】1. 案例分析：分析组合体三视图的绘制步骤和方法。

2. 练习：学生自行绘制组合体三视图，教师巡回指导。

【教学环节3】1. 讲解：讲解组合体组合形式的具体表示方法，如相交、相切、相互穿插等。

2. 练习：学生绘制不同组合形式的组合体三视图，教师巡回指导。

【教学环节4】2. 作业布置：布置组合体三视图绘制练习题，巩固所学知识。

【教学环节5】1. 课堂反馈：学生展示自己的作业，互相评价、交流，教师点评。

2. 教学拓展：介绍组合体在实际工程中的应用，激发学生兴趣。

六、教学环节61. 复习导入：通过回顾上节课的内容，引导学生复习组合体的概念、特点、组合形式及表示方法。

2. 讲解：讲解组合体三视图的绘制步骤和方法，重点讲解如何确定视图的投影关系和绘制顺序。

七、教学环节71. 案例分析：分析组合体三视图的绘制实例，讲解如何根据组合形式和投影关系来确定视图的绘制顺序。

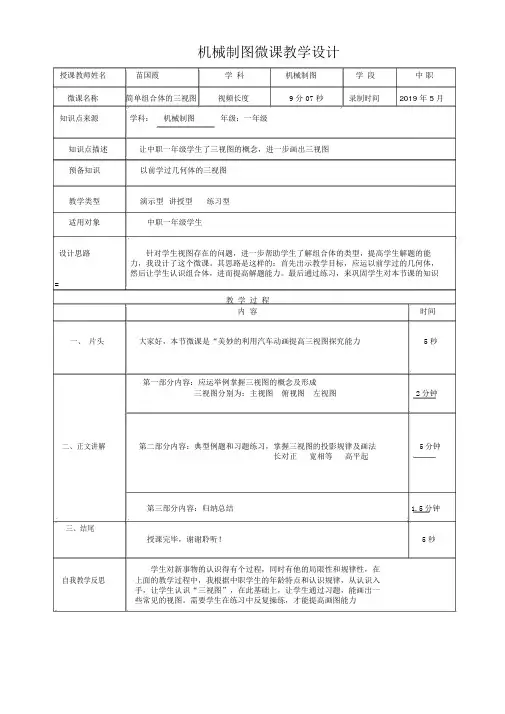

机械制图微课教学设计
授课教师姓名苗国霞学科机械制图学段中职微课名称简单组合体的三视图视频长度9分07秒录制时间2019 年 5 月知识点来源学科：机械制图年级：一年级
知识点描述让中职一年级学生了三视图的概念，进一步画出三视图
预备知识以前学过几何体的三视图
教学类型演示型讲授型练习型
适用对象中职一年级学生
设计思路针对学生视图存在的问题，进一步帮助学生了解组合体的类型，提高学生解题的能力，我设计了这个微课。

其思路是这样的：首先出示教学目标，应运以前学过的几何体，
然后让学生认识组合体，进而提高解题能力。

最后通过练习，来巩固学生对本节课的知识=
一、片头
教学过程
内容
大家好，本节微课是“美妙的利用汽车动画提高三视图探究能力
时间
5秒
第一部分内容：应运举例掌握三视图的概念及形成
三视图分别为：主视图俯视图左视图 2分钟
二、正文讲解
三、结尾
自我教学反思
第二部分内容：典型例题和习题练习，掌握三视图的投影规律及画法
长对正宽相等高平起
第三部分内容：归纳总结
授课完毕，谢谢聆听！
学生对新事物的认识得有个过程，同时有他的局限性和规律性，在
上面的教学过程中，我根据中职学生的年龄特点和认识规律，从认识入
手，让学生认识“三视图”，在此基础上，让学生通过习题，能画出一
些常见的视图。

需要学生在练习中反复操练，才能提高画图能力
5分钟
1.5分钟
5秒。

《机械制图》公开课教案-看组合体视图一、教学目标：1. 让学生理解组合体的概念，掌握组合体的视图表达方法。

2. 培养学生阅读组合体视图的能力，提高空间想象力。

3. 引导学生运用制图知识，解决实际问题，培养学生的动手能力。

二、教学内容：1. 组合体的概念及分类2. 组合体的视图表达方法3. 组合体视图的阅读与分析4. 组合体视图的绘制与标注5. 组合体视图在实际工程中的应用案例三、教学重点与难点：1. 教学重点：组合体的概念，组合体的视图表达方法，组合体视图的阅读与分析。

2. 教学难点：组合体视图的绘制与标注，组合体视图在实际工程中的应用。

四、教学方法与手段：1. 教学方法：采用讲授法、实践法、讨论法相结合。

2. 教学手段：利用多媒体课件、模型、图纸等教学资源。

五、教学过程：1. 导入新课：通过展示实际工程中的组合体零件，引导学生思考组合体的概念及在工程中的应用。

2. 知识讲解：讲解组合体的概念、分类，重点讲解组合体的视图表达方法。

3. 实践操作：学生分组进行组合体模型搭建，锻炼空间想象力，体会组合体视图的表达方法。

4. 案例分析：分析实际工程中的组合体视图，培养学生阅读组合体视图的能力。

6. 课堂总结：总结本节课所学内容，强调组合体视图在工程中的重要性。

7. 课后作业：布置有关组合体视图的练习题，巩固所学知识。

8. 教学反思：根据学生的反馈，调整教学方法与手段，提高教学质量。

六、教学评价：1. 学生能准确理解组合体的概念，并能熟练运用视图表达方法。

2. 学生能够阅读和分析组合体视图，理解其含义。

3. 学生能独立完成组合体视图的绘制和标注，并正确应用到实际问题中。

七、教学拓展：1. 探讨组合体视图在现代制造业中的应用和发展趋势。

2. 介绍计算机辅助设计（CAD）在机械制图中的应用，让学生了解现代制图技术。

八、教学资源：1. 多媒体课件：包含组合体视图的讲解、实例分析等内容。

2. 模型：实体模型或3D打印模型，用于学生实践操作和理解。

1简单组合体的三视图教学目标：学会画组合体的三视图第一环节：知识回顾活动内容：复习上一节课所学过的常见几何体三种视图的画法，1.请你找出下列物体所对应的主视图（1） （2）（4）（a） (b) (c) (d) 2、画出下列几何体的三种视图：活动目的：第一个问题通过常见几何体及其组合的主视图来回顾本节第一课时的知识，第二题通过画圆柱、圆锥和圆柱的组合体、长方体的三视图回顾三视图的画法，特别的长方体是棱柱的一种，它的三种视图是第一节课之中没有画过的，学生在第一节课之中画的几何体的主视图和左视图都是一样的，而长方体的主视图与左视图的宽度是不同的，与下面将要绘制的普通棱柱视图类似，这也是为下面的教学做出铺垫。

第二环节：提高延伸1.“圆柱与球的组合体”如右图所示，则它的三视图是( )俯视图主视图 左视图 俯视图 主视图 左视图 俯视图 主视图 左视图 俯视图 主视图 左视图 . .在线分享文档2.下图是“蒙牛”冰激凌模型图，它的三视图是( )3.将两个圆盘、一个茶叶桶、一个皮球和一个蒙古包模型按如图所示的方式摆放在一起，其主视图是（）第三环节：课堂小结活动内容：学生互相交流总结三视图的特点，主视图、左视图、俯视图的区别与内在的联系，及各自在合作交流学习过程中的体会与感受等。

活动目的：引导学生养成一种习惯、形成一种学习方法，为以后的自学和钻研打下一定的基础。

实际效果：学生基本都能进行适当的自我总结，收到了较好的教学效果。

第四环节：布置作业1、习题第1题。

2．数学理解的第2题3．请你自己观察你家里的一些日常生活用品并尝试画出它的三视图，并与同伴进行交流。

2。

高一数学简单组合体的三视图的优秀教学设计高一数学简单组合体的三视图的优秀教学设计一、教学目标1．知识与技能（1）掌握画三视图的基本技能（2）丰富学生的空间想象力2．过程与方法主要通过学生自己的亲身实践，动手作图，体会三视图的作用。

3．情感态度与价值观（1）提高学生空间想象力（2）体会三视图的作用二、教学重点、难点重点：画出简单组合体的三视图难点：识别三视图所表示的空间几何体三、学法与教学用具1．学法：观察、动手实践、讨论、类比2．教学用具：实物模型、三角板四、教学思路（一）创设情景，揭开课题“横看成岭侧看成峰”，这说明从不同的角度看同一物体视觉的效果可能不同，要比较真实反映出物体，我们可从多角度观看物体，这堂课我们主要学习空间几何体的三视图。

在初中，我们已经学习了正方体、长方体、圆柱、圆锥、球的三视图（正视图、侧视图、俯视图），你能画出空间几何体的三视图吗？（二）实践动手作图1．讲台上放球、长方体实物，要求学生画出它们的三视图，教师巡视，学生画完后可交流结果并讨论;2．教师引导学生用类比方法画出简单组合体的三视图（1）画出球放在长方体上的三视图（2）画出矿泉水瓶（实物放在桌面上）的三视图学生画完后，可把自己的.作品展示并与同学交流，总结自己的作图心得。

作三视图之前应当细心观察，认识了它的基本结构特征后，再动手作图。

3．三视图与几何体之间的相互转化。

（1）投影出示图片请同学们思考图中的三视图表示的几何体是什么？（2）你能画出圆台的三视图吗？（3）三视图对于认识空间几何体有何作用？你有何体会？教师巡视指导，解答学生在学习中遇到的困难，然后让学生发表对上述问题的看法。

（三）例题讲解课本例题例1—4，6—7例5自学。

（四）巩固练习课本P16练习1、2（五）归纳整理请学生回顾发表如何作好空间几何体的三视图（六）课外练习1．自己动手制作一个底面是正方形，侧面是全等的三角形的棱锥模型，并画出它的三视图。

2．自己制作一个上、下底面都是相似的正三角形，侧面是全等的等腰梯形的棱台模型，并画出它的三视图。

教案首页课题序号授课班级授课课时 2 授课形式授课章节名称第五单元组合体§5-1 绘制组合体三视图使用教具多媒体、模型、多媒体课件教学目的1、理解组合体的组合形式，熟悉形体表面连接方式的各种画法2、掌握组合体三视图的画法教学重点运用形体分析法绘制组合体的三视图教学难点运用面形分析法绘制组合体的三视图更新、补充、删节内容无课外作业习题册教学后记授课主要内容或板书设计板1第五单元组合体§5-1 绘制组合体三视图一、组合体的构成方式二、组合体上相邻表面之间的连接作图关系(1)表面平齐(2)表面不平齐(3)表面相切(4)表面相交三、画组合体视图的方法与步骤板2课堂教学安排教学过程主要教学内容及步骤【复习旧课】【引入新题】任何机器零件或日常生活用品，从形体的角度来分析，都可以看成是由一些简单的基本体经过叠加、切割或穿孔等方式组合而成的。

【讲授新课】第五单元组合体§5-1 绘制组合体三视图一、组合体的构成方式组合体按其构成的方式，通常分为叠加型和切割型两种。

叠加型组合体是由若干基本体叠加而成，如图5-1a所示的螺栓(毛坯)是由六棱柱、圆柱和圆台叠加而成。

切割型组合体则可看成由基本体经过切割或穿孔后形成的，如图5-1b所示的压块(模型)是由四棱柱经过若干次切割再穿孔以后形成的。

多数组合体则是既有叠加又有切割的综合型，如图5-1c所示的支座。

二、组合体上相邻表面之间的连接关系(1)表面平齐(2)表面不平齐(3)表面相切(4)表面相交三、画组合体视图的方法与步骤画组合体的视图时，可假想将组合体分解为若干基本形体，判断它们的组合形式和相对位置，分析形体间相邻表面是否处于共面、相切或相交的关系，从而弄清组合体的结构形状。

这种分析问题的方法称为“形体分析法”。

1.叠加型组合体(1)形体分析(2)视图选择课堂教学安排(3)布置视图根据组合体的大小，定比例、选图幅、确定各视图的位置，画出各视图的基线。

三视图（3）教学设计
活动二诱导尝试，探究新知、出示试一试
分别画出图中几何体的主视图、左视图和俯视图。

从上面看
从左面看
从正面看
想象物体的实际形状，学生在问题冲突中产生学习的愿望，极大地调动了学生的学习兴趣。

同时教师能够充分利用多媒体软件来演示实物和实物的模型，让教学内容更加直观、更加丰富，吸引了学生的注意力，提高了学生的参与度。

教学环节环环相扣、联系紧密、前后呼应，教学过程突出了教学重点，教学难点也有所突破。

通过学生的积极主动的动手操作，加深了学生对知识的理解和掌握；通过学生之间的讨论和相互评价，提高了学生的参与意识和鉴赏水平；通过知识的延伸和拓展，促进了学生对知识的内化和提升。

第三讲 组合体的三视图
教学目标：熟练掌握组合体三视图画法
教学重点：形体分析法画组合体三视图
一、组合体的形成方式
组合体——基本几何体按一定的形式组合起来的形体。

分为：叠加式和挖切式。

二、形体之间的表面连接关系
1． 错开（不平齐）
2．平齐
3．相切
在此要学生注意相切时常见的错误。

4．相交
包括平面与平面相交（举一简单例子）说明相交要画交线。

平面与曲面及曲面与曲面相交后续课程祥述。

要求学生明白形体之间过渡关系的重要性，要作到投影正确，必须注意上述内容。

有实线
有虚线 无线
两体表面共面时，中间无分界线。

底
支撑板
肋板 三、组合体三视图的画法
此处是对上次课的巩固与加强，举一较复杂的例子（轴承座），进一步说明画图的过程，要学生深入理解形体分析的方法。

并且在画图时注意三个视图一起对应着来画，并且先画反映特征形状的视图。

画图中注意形体之间的连接关系，不要有多余和遗漏的线等。

可再举一挖切式的组合体，同时可引导学生分析特殊位置平面的投影特性。

使学生明白其意义所在。

组合体三视图的画法教学设计组合体三视图的画法教学设计1一、教材的地位和作用本节课是“空间几何体的三视图和直观图”的第一课时，主要内容是投影和三视图，这部分知识是立体几何的基础之一，一方面它是对上一节空间几何体结构特征的再一次强化，画出空间几何体的三视图并能将三视图还原为直观图,是建立空间概念的基础和训练学生几何直观能力的有效手段。

另外，三视图部分也是新课程高考的重要内容之一，常常结合给出的三视图求给定几何体的表面积或体积设置在选择或填空中。

同时，三视图在工程建设、机械制造中有着广泛应用，同时也为学生进入高一层学府学习有很大的帮助。

所以在人们的日常生活中有着重要意义。

二、教学目标(1) 知识与技能：能画出简单空间图形(长方体，球，圆柱，圆锥，棱柱等的简易组合)的三视图，能识别上述三视图表示的立体模型，从而进一步熟悉简单几何体的结构特征。

(2)过程与方法：通过直观感知，操作确认，提高学生的空间想象能力、几何直观能力，培养学生的应用意识。

(3)情感、态度与价值观：让感受数学就在身边，提高学生学习立体几何的兴趣，培养学生相互交流、相互合作的精神。

三、设计思路本节课的主要任务是引导学生完成由立体图形到三视图，再由三视图想象立体图形的复杂过程。

直观感知操作确认是新课程几何课堂的一个突出特点，也是这节课的设计思路。

通过大量的多媒体直观，实物直观使学生获得了对三视图的感性认识，通过学生的观察思考，动手实践，操作练习，实现认知从感性认识上升为理性认识。

培养学生的空间想象能力，几何直观能力为学习立体几何打下基础。

教学的重点、难点(一)重点：画出空间几何体及简单组合体的三视图，体会在作三视图时应遵循的“长对正、高平齐、宽相等”的原则。

(二)难点：识别三视图所表示的空间几何体，即：将三视图还原为直观图。

四、学生现实分析本节首先简单介绍了中心投影和平行投影，中心投影和平行投影是日常生活中最常见的两种投影形式，学生具有这方面的直接经验和基础。
