液晶电视电路分析(1)

海信LED55W20D（MSD6A628机芯）液晶彩电电路分析海信LED55W20D(MSD6A628机芯)液晶彩电触控框信号流程图海信LED55W20D(MSD6A628机芯)液晶彩电电源系统之3.3Vstb电路3.3Vstb为待机3.3V，通过待机5V转换而来，待机不受控。

用于系统的PM供电、MbootFLASH供电等。

此电压不正常会造成整机不启动。

海信LED55W20D(MSD6A628机芯)液晶彩电电源系统之+5V电路+5V为系统主5V，待机不受控，设计容量为5A。

LED产品中电源板无+5V输出，需要主板通过DC-DC转换而来。

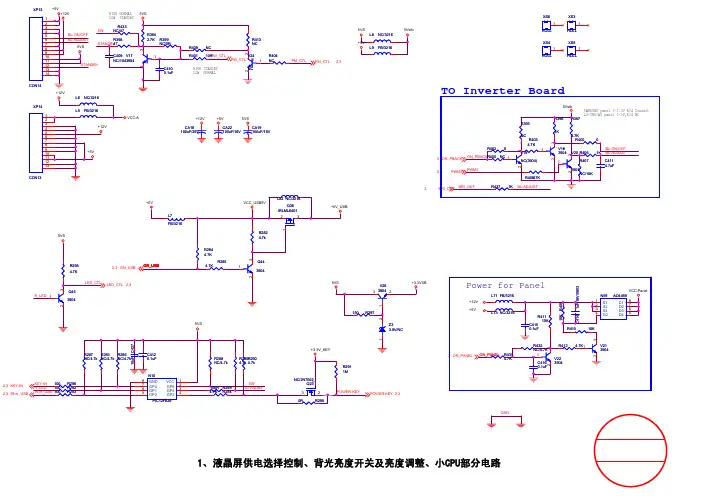

海信LED55W20D(MSD6A628机芯)液晶彩电电源系统之33V_Normal电路海信LED55W20D(MSD6A628机芯)液晶彩电电源系统之核电VCC1.2V电路海信LED55W20D(MSD6A628机芯)液晶彩电电源系统之液晶屏TCON供电电路液晶屏的TCON供电采用最常用的MOS管切换电路，实现TCON 供电的切换控制和输入电源选择。

如果此部分电路出故障，如N44损坏，会导致液晶屏无输出，现象表现为黑屏或灰屏（背光亮的时候），或者有音无图。

海信LED55W20D(MSD6A628机芯)液晶彩电电源系统之USB供电电路分别的OPS模块和电视本身USB口供电。

海信LED55W20D(MSD6A628机芯)液晶彩电电源系统之DDR3供电电路海信LED55W20D(MSD6A628机芯)液晶彩电电源系统之集成运放供电电路此供电不正常会造成VGA输出颜色不正常，或者图像抖动。

海信LED55W20D(MSD6A628机芯)液晶彩电之待机控制电路待机控制采用两级反向的方式，上电时MSD6A628B的控制管脚PWR-ON/OFF默认为高阻状态，这样V2的控制端B为高电平，两级反向后standby为高，电源启动，输出+12V，系统启动。

系统启动后根据EEPROM中读取到的待机状态再来控制PWR-ON/OFF,从而控制整机是出于开机状态还是待机状态。

海信液晶电视机T-CON电路原理分析郝铭李方健编前语：近几年来，液晶电视机已大量进入平常百姓家中，已逐步取代CRT电视机，成为百姓购买电视机的首选。

仅从电视机的图像处理电路上看，液晶电视机与CRT电视机最大的不同，就是增加了时序控制（T-CON）电路，也称为逻辑板电路，这是液晶电视机维修中的难点。

本文将对T-CON电路的基本工作原理进行讲解，并以海信一款典型T-CON电路为例，对具体电路进行分析。

一、T-CON电路基本工作原理那么什么是时序控制电路？它在液晶屏中的作用是什么？它的电路组成有哪些呢？下面逐一进行介绍。

1、什么是时序控制电路CRT伴随着电视的发明已经近一个世纪，其活动视频图像信号的传输技术在不断的进步，但是终端图像的显示器件一直采用的是CRT。

同时，几乎所有视频图像信号的结构、标准都是以CRT的显示特点而设计、制定的，并一直沿用至今。

CRT的显示特点是利用荧光粉的余晖，把顺序着屏的像素信号采用行、场扫描的方式组合成图像，图1所示。

为了适应CRT的这个显示特点，在发送端也利用扫描的方式，在行、场同步信号控制下把图像分解成一个个像素，按照时间的先后顺序进行传送，并且在一行像素和一场像素的间隔处，插入行同步和场同步信号，这是一个模拟信号，是一个随时间变化的单值函数，是一个像素随时间而串行排列的图像信号。

图1 CRT图像显示方式液晶电视机采用TFT液晶屏作为图像显示器件，这是一种从结构上、显示原理上完全不同于CRT的显示器件，它是一种需要行、列驱动的矩阵显示方式，如图2所示。

所以液晶屏无法直接显示原来专门为CRT设计、制定的视频图像信号，但是只要在液晶屏的前端增加一个特殊的转换电路，也就是“时序控制器”，就可以使液晶屏显示出原来只有CRT才能显示的图像信号了。

这个“时序控制器”就是我们常说的时序控制电路，也称为逻辑电路、T-CON电路，是液晶屏可以正常显示目前视频图像信号的关键部件。

图2 液晶屏图像显示方式2、T-CON电路的作用CRT是扫描组合图像，液晶屏是矩阵显示组合图像。

液晶电视机原理与维修技术2020-03-29 10:05海信TLM32XX系列大屏幕液晶电视背光灯电路原理及分析海信32寸液晶电视要紧采纳韩国三星屏和LG屏，以下把三星屏背光驱动电路进行介绍；在本文的第一部分，介绍了背光灯管及驱动电路，并对驱动电路的要求进行了较详细的表达，下面以韩国背光灯高压驱动电路在液晶电视机中，是一个单独工作的受控于CPU的电路组件，其要紧作用是点亮液晶灯管的数量、点亮电压、启动特性均不相同，背光灯高压驱动电路其输出特性必须适配于所驱动的液晶屏驱动电路组件是不能互换的。

背光灯高压驱动电路组件部分要紧由；振荡器、调制器、功率输出电路及爱护检测电路组成，在三星32分采纳一块ROHM〔罗姆〕公司的单片集成电路BD9884FV来完成〔图1虚线框内〕，功率输出采纳N沟道变压器、谐振电容及背光灯管〔CCFL〕完成〔并有输出电压、输出电流取样电路〕，以上这几部份安装在图1一、信号流程及工作原理；图1中 CPU部分送来的操纵信号操纵振荡器开始工作，产生频率约100KHz的振荡信号，送入调制器内部电路，输出高压并点亮背光灯管。

PWM调制信号改变输出高压脉冲的宽度达到改变亮度的目的，背光灯管点亮后 L2、C及CCFL的组合又使串联在背光灯管上的取样电阻R上的压降作为背光灯管的工作状态取样电压输送到爱护检测电路〔由10灯管工作电流显现专门，爱护检测电路操纵调制器停止输出。

由于三星32寸屏是采纳16只背光灯管，又由于背光灯管不能并联和串联应用，因此必须每个背光灯管配压驱动组件图片，图2B是要紧元件标注。

图2A图2 B【郝铭原创作品转载二、集成电路BD9884FV 及MOS功率输出模块SP8M3介绍1、BD9884FVBD9884FV是ROHM〔罗姆〕公司专门为液晶显示屏背光灯高压驱动电路设计的系列集成电路之一〔适合不高压驱动电路，每块BD9884FV 可支持到8只灯管驱动。

BD9884 特点；1〕2通道输出半桥拓扑结构〔电路上改变即可用于全桥结构〕2〕内置灯管电流、电压反馈检测操纵电路3〕支持多灯管方案4〕软启动功能5〕具有时刻锁存短路爱护6〕具有欠压和过压爱护7〕具有脉冲〔PWM〕输入和直流输入两种亮度操纵方式8〕具有待机操纵功能〔由STB脚实现〕9〕供电电压5～11V10〕具有内置同步移相通讯接口，支持多IC并联使用，实现大屏幕多灯管驱动〔16根灯管〕11〕SS0P-B28封装〔表面贴片〕BD9884FV 外形如图3所示内部框图如图4所示各引脚的功能及实测电压值见表1〔用数字表测〕图3图42、SP8M3SP8M3是N沟道 + P沟道组合功率放大MOSFET模块具有体积小、功率大、导通电阻小、对称性好、无需图5 SP8M3 内部电路及外形图6 SP8M3内部N沟道及P沟道参数三、BD9884FV差不多电路介绍三星32寸液晶屏采纳了两块BD9884FV完成对16灯管背光灯的鼓舞驱动，电路比较复杂，为了便于对三星32寸液晶屏16灯管背光灯高压驱动电路的明白得，先介绍图7所示的采纳一块BD9884FV构成的两灯管驱动电路的差不多方案。

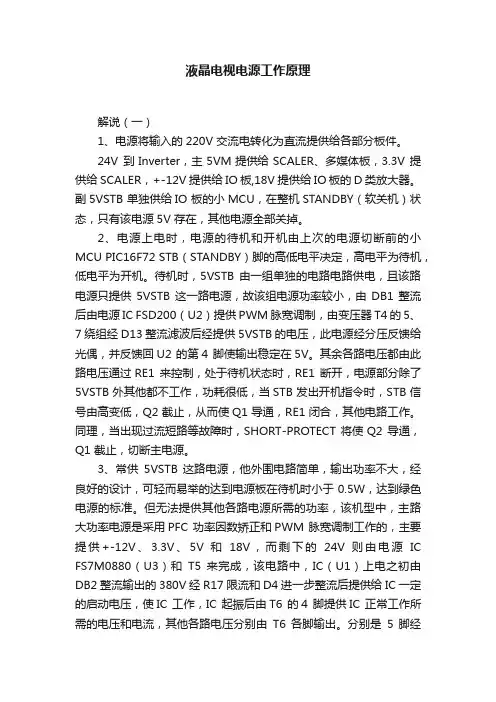

液晶电视电源工作原理解说（一）1、电源将输入的220V 交流电转化为直流提供给各部分板件。

24V 到Inverter，主5VM提供给SCALER、多媒体板，3.3V 提供给SCALER，+-12V 提供给IO 板,18V 提供给IO 板的D 类放大器。

副5VSTB 单独供给IO 板的小MCU，在整机STANDBY（软关机）状态，只有该电源5V 存在，其他电源全部关掉。

2、电源上电时，电源的待机和开机由上次的电源切断前的小MCU PIC16F72 STB（STANDBY）脚的高低电平决定，高电平为待机，低电平为开机。

待机时，5VSTB 由一组单独的电路电路供电，且该路电源只提供5VSTB 这一路电源，故该组电源功率较小，由DB1整流后由电源IC FSD200（U2）提供PWM 脉宽调制，由变压器T4 的5、7 绕组经D13 整流滤波后经提供5VSTB 的电压，此电源经分压反馈给光偶，并反馈回U2 的第4 脚使输出稳定在5V。

其余各路电压都由此路电压通过RE1 来控制，处于待机状态时，RE1 断开，电源部分除了5VSTB 外其他都不工作，功耗很低，当STB 发出开机指令时，STB 信号由高变低，Q2 截止，从而使Q1 导通，RE1 闭合，其他电路工作。

同理，当出现过流短路等故障时，SHORT-PROTECT 将使Q2 导通，Q1 截止，切断主电源。

3、常供5VSTB 这路电源，他外围电路简单，输出功率不大，经良好的设计，可轻而易举的达到电源板在待机时小于0.5W，达到绿色电源的标准。

但无法提供其他各路电源所需的功率，该机型中，主路大功率电源是采用PFC 功率因数矫正和PWM 脉宽调制工作的，主要提供+-12V、3.3V、5V 和18V，而剩下的24V 则由电源IC FS7M0880（U3）和T5 来完成，该电路中，IC（U1）上电之初由DB2 整流输出的380V 经R17 限流和D4 进一步整流后提供给IC 一定的启动电压，使IC 工作，IC 起振后由T6 的4 脚提供IC 正常工作所需的电压和电流，其他各路电压分别由T6 各脚输出。

大屏幕液晶显示屏背光灯及高压驱动电路原理及电路分析（一）（目前液晶电视的销量和社会保有量非常大，液晶电视的维修资料奇缺，而液晶电视的背光灯高压驱动电路又是液晶电视中极易发生故障的部位，它类似于CRT电视的行扫描电路，是高压大电流电路，其故障率不低于CRT电视的行扫描电路。

目前对于该部分的原理电路分析维修的资料很少，该文对于背光灯管及驱动电路的特性、构造、组成、要求、电路原理分析比较详尽，以帮助维修人员更加深刻的理解液晶电视背光灯驱动电路，为下一步维修打好基础）液晶电视的显示屏是属于被动发光型的显示器件，液晶屏自身不发光，它需要借助背光灯来实现屏的发光，即背光灯管发出光线通过液晶屏透射出来，利用液晶的分子在电场作用下控制通过的光线（对光进行调制）以形成图像，所以一块液晶屏工作成像必须配上背光源才能成为一个完整的显示屏，要显示色彩丰富的优质图像，要求背光灯的光谱范围要宽，接近日光色以便最大限度的展现自然界的各种色彩。

目前的液晶屏背光灯，一般采用的是光谱范围较好的冷阴极荧光灯（cold cathode fluorescent lamp；CCFL）作为背光光源。

大屏幕的液晶电视要保证有足够的亮度、对比度和整个屏幕亮度的均匀性，均采用多灯管系统，32寸屏一般采用16只灯管，47寸屏一般采用24只灯管。

耗电量每只灯管约为为8W计算，一台32寸屏的液晶电视背光灯耗电量达到130W,一台47寸的液晶电视背光灯的耗电量达到近200W（加上其它电路耗电，一台32寸屏的液晶电视耗电量在200W左右） 冷阴极荧光灯的构造和工作原理冷阴极荧光灯CCFL是气体放电发光器件，其构造类似常用的日光灯，不同的是采用镍﹑钽和锆等金属做成的无需加热即可发射电子的电极——冷阴极来代替钨丝等热阴极，灯管内充有低气压汞气，在强电场的作用下，冷阴极发射电子使灯管内汞原子激发和电离，产生灯管电流并辐射出253.7nm紫外线，紫外线再激发管壁上的荧光粉涂层而发光，图1。

详解液晶彩电背光灯驱动电路为了让冷阴极灯管安全、高效稳定地工作，其供电与激励必须符合灯管的特性。

具体而言，灯管的供电必须是频率为30kHz~100kHz的正弦交流电。

如果给灯管两端加上直流电压，会使部分气体聚集在灯管的一端，则灯管就会一端亮一端暗。

在液晶彩电中，电源板输出的电压为+24V或+12V直流电压，显然不能直接驱动背光灯管，因此需要一个升压电路把电源板输出较低的直流电转换为背光灯管启动及正常工作所需的高频正弦交流电。

这个升压电路组件就是常说的背光灯驱动板（Inverter），又称逆变器、升压板或高压板。

在液晶电视机中，背光灯驱动板是一个单独工作且受控于CPU的电路组件，其主要作用是点亮液晶屏内的背光灯管，并在CPU的控制下进行启动、停止（on/off）及亮度调节。

背光灯驱动板主要由振荡器、调制器、功率输出电路及保护检测电路组成，如1图所示。

在实际电路中，除功率输出部分和检测保护部分外，振荡器、调制器及控制部分通常由一块单片集成电路完成，这类集成电路常用的主要有BD（Rohm公司生产，如BD9884FV、BD9766等）及OZ系列（凹凸微电子公司生产，如02960、02964等）；功率输出管多采用互补的功率型场效应管，有的采用3脚和8脚（①~③脚为S极，④脚为G 极，⑤-⑧脚为D极）贴片封装型，常见型号有D454、RSS085、D413、TPC8110、FDD6635.FDD6637等，如图2所示；还有的采用由N沟道和P沟道组合的5脚或8脚MOSFET功率块（①脚为Sl极，②脚为Gl极，③脚为S2极，④脚为G2极，⑤~⑧脚为D1、D2极），如SP8M3、TPC8406、4614、APM40520、P2804ND5G等，如图3所示。

保护检测多由集成电路10393、358、393或LM324及其外围元件来完成。

输出电路主要由高压变压器、谐振电容及背光灯管组成，并设有输出电压、输出电流取样电路。

“奇美”32寸液晶屏逻辑板（TCON）电路分析及故障检修（一、电路原理部分）2012年2月3日郝铭发表评论阅读评论本文是对常见的“奇美”32寸液晶屏逻辑板（V315B3-LN1 REV.C1），俗称TCON板的组成、结构、电路进行了详细的介绍，并对关键的单元电路进行了分析，弄懂电路的组成结构、分析透彻工作原理对其它任何液晶屏的逻辑驱动电路可以起到举一反三的效果。

一、什么是时序控制电路，时序控制电路在液晶屏中的作用CRT伴随着电视的发明已经近一个世纪，在上个世纪的七十年中，活动视频图像信号的传输技术在不断的进步，但是终端图像的显示器件一直是采用的是CRT。

这样几乎所有的视频图像信号的结构、标准均以CRT的显示特点而设计、制定的，这个专门为CRT显示制定的视频图像信号一直沿用至今。

CRT的显示特点是利用荧光粉的余晖，把顺序着屏的像素信号采用行、场扫描的方式组合成图像，图1.1所示。

为了适应CRT的这个显示特点，在发送端也利用扫描的方式在行、场同步信号控制下把图像分解成一个个像素，并按照时间的先后顺序的传送；并且以一行像素和一场像素的间隔插入行同步和场同步信号等，这是一个模拟信号，是一个随时间变化的单值函数，是一个像素随时间串行排列的图像信号。

图1.1 图1.2目前的液晶电视机均采用TFT液晶屏作为图像显示器件；这是一种从结构上，原理上完全不同于CRT的显示器件，它是一种需要行、列驱动的矩阵显示方式，图1.2所示。

其图像显示驱动方式也完全不同于CRT图像显示驱动方式，但是液晶屏所显示的视频图像信号确仍然是原来专门为CRT设计、制定的视频图像信号，因为目前所有的视频图像信号源标准还是上个世纪；视频图像信号源的标准。

现在的问题是；液晶屏能直接显示原来CRT显示的信号标准吗？回答是否定的；不能。

但是只要在液晶屏的前端设置一个特殊的转换电路，图1.2中所示的“时序控制器”，就可以实现采用液晶屏就能显示只有CRT能显示的图像信号。

一台完整的液晶一般由液晶屏、主板、按键板以及高压板组成（又称升压板），另外，在一些特殊的液晶彩显中还带有音频板以及USB插口板等。

而早期的高压板均为独立型的高压板，即：需要由一个12V电源的电源盒来提供，另有部份机子主电源与升压板是连在一起的。

先来讲讲液晶屏的构造再讲升压板原理或许各位会听得更明白些。

目前，市场上液晶屏主要有三星、中华、奇美等等，而追其构造，均由液晶粒子屏、玻璃、信号处理板及灯管等组成！一方面，主板上提供的信号经信号处理板解码后送到液晶粒子屏，推动液晶粒子翻转，这时是看不到亮画面的，因方没有背灯管（即贴在液晶左右背处，即上面说的灯管）的照射光，只有背景一点黑暗的图象。

另一方面，主板产生信号后，紧接着升压板也开始工作，推动灯管发光，并在背灯管的照射下，液晶显示器才能显示完整的图象。

在了解以上的大概状况后，我们不难理解：升压板的作用就是点亮灯管！！！的确是这样，升压板的作用就是推动灯管发光，以产生背景照亮灯。

但是，话又说回来，灯管如同日光管一样，其内部充满了氖气，要想让它发光，必须在其未点亮前产生1500V的高压来击发内部的气体，一旦气体导通后，则必须要有600~800V电压、9MA左右的电流供其发光，这就使得普通的12V或者市电的220V电压跟本达不到其要求，因此必须升压。

而此时，所有发光的条件都满足了，背灯管当然就发光了。

是这样的，这时背灯管是发光了，而且如果给主板加信号的话，画面就出来了，没错一切似乎都正常。

但是，大家要明白，多数的液晶显示器是由直流电压控制开关的（即开关只控制主板信号，不能关掉12V），这时，如果关机会出现什么现象？？？？大家想想，主板至液晶屏控制信号是切断了，但升压板呢，背灯管没关掉呀，没关掉当然就一直亮着，亮着当然在关机时就出现全白的显示（呵呵，这样不仅浪费电，而且很难看呀），为此必须从主板中引出一路控制升压板上脉宽IC供电电压，即控制电压（根据机型及厂家设计状况，由高低两种电压控制，一般均为3."3或5V控制），只有有了控制电压，才能保证升压板上的供电随着开关机器而通断（另有一部份机子是控制IC振荡等）。

液晶电视cof边板电路诊断解析及维修实例本文以三星屏、奇美等屏进行分析和介绍，主要讲解边板的作用及组成形式、边板的电路介绍(T-CON板)、如何识别各厂家液晶屏的代表符号、边板上常见问题分析、边板部分的维修思路分析以及维修案例解析等内容。

一、边板的作用及组成形式由主板到屏体之间的信息传递主要包含了T-CON电路、边板和COF后两者是信号的链接线，是OC与PCB链接的纽带，所以要重点研究T-CON电路的原理与维修。

根据厂家屏体设计的不同，主要包含以下几种形式：1、单独的T-CON板电路这是传统的电路组合形式，单独的边条被大多数厂家采用，同时故障率也最高，尤其是LG的边条，只要进水必须要更换便条，严重的还要坏掉COF.原理：由主板产生的LVDS信号送到T-CON板上进行处理转换成需要的各种控制信号（STV、CKV、STH、CKH、POL）及图像数据信号（RSDS）。

以并行的形式加到OC上，呈现图像。

2、边板和T-CON板一体的电路这也是传统的电路组合形式，控制方式同上，只是没有了单独的T-CON板，维修系数增加。

维修时检测几个主要的电压尤为重要：VGH、VGL、VCOM等。

3、高压板、T-CON板和边板一体这款机器少，海尔一款T315XW06 V5的OC使用这种形式。

4、主板直接输出STV、CKV、STH、CKH、POL及图像数据信号（RSDS）到边板，一般都是采用扁排线进边板，现在的一体板很多数采用这种形式，给维修带来了不便。

二、边板的电路介绍(T-CON板)T-CON板，即我们常说的逻辑板，它的结构框图如图1所示，它又被称为中控板、解压板、解码板，是液晶屏显示视频图像信号的关键部件，英语为Timer-Control（时序控制器），缩写为T-CON。

液晶屏驱动电路的供电系统，主要产生四路驱动电路所需的电压， LVDS 信号包括图像的RGB信号和行、场同步信号及时钟、使能信号；这些信号进入时序控制电路后，RGB基色信号经过转换成为RSDS图像数据信号（MINI-LVDS ）。

1康佳液晶电榥35017517型四含一驱动极 开关■•背娜紛析与臟修(JW □贺学金康佳LED 32F 1100C F 液晶电视采用四合一驱 动板（板号为35017517),该驱动板将开关电源、L E D 背光驱动电路、机芯电路以及逻辑电路整合在同一块电路板上，如图1所示。

开关电源控制芯 片采用FAN 6755,L E D 背光驱动控制芯片采用OCP 8121,机芯电路的主芯片采用 MST 6M 180X T -W L ,逻辑电路的T F T 偏压电路采用R T 9955(也叫屏供电芯片）。

65^5源§避5^1.市电输入与市电整流滤波电路AC 220V 市电经熔断器F 911后进入抗干扰滤波电路，如图2所示。

CX 901、L 901、CX 902、L 902、CY 902、CY 903等构成E M C 电路，以阻止电网杂波进入开关电源，同 时防止开关电源产生的干 扰进入电网。

滤除干扰后 的市电经VD 901-VD 904 全波整流，再经RT 901限 流和C 901滤波后输出约 300V 直流电压。

另外，市 电还经V D W 901整流后 为电源控制芯片FAN 6755 提供启动电压，同时还送 至市电检测电路。

R T 901 是负温度系数热敏电阻， 作用是冷机开机时防止电源瞬间浪涌电流损坏其他元器件,热机后 电阻接近00, 可视为短路。

R 901-R 906 为泄放电阻，在交 流输入关断时，对X 电容放电，用于防止电源 线拔掉后电源插头带电。

电源开关管 开关变压器 L E D 背光驱动控制芯片屏供电芯片 V W 901 T W 901 OCP 8121(N 701) R T 9955300V 滤波电容 C 90 ① 主芯片 MST 6M 180X T -W L (N 501)1^1X elevfsionT v?Sf 〇nI s一I si ?H =IIDJ |_2esi _§ q-n -l i sn jeg ：|g i i2.开关电源电路康佳35017517 四合 —驱动板的开 关电源如图3 所示，由电源控制芯片N W 907(FAN 6755)、大 功率MOSFET 开关管V W 901、开关变压器T W 901 等构成，输出VCC _12V (实测待机时为7.5V ,开机时为 12V )'VBL _100V (实测待机时为14V ,开机时为24V )两路电 压。

夏新液晶彩电电源电路工作原理分析一、电源电路的组成及工作原理1.电源电路的组成框图（见下图）该系列电源所提供的电压分为三组：第一组不受控。

一开机就有的+5vS主要是给操作控制MCU提供电压：第二组给液晶电视LCD屏上的升压板提供+24V工作电压：第三组输出电压较多，有+12V、-12V、+18V、+3.3V和+5V。

这组主要是向音、视频处理电路板及LCD屏上的控制板提供工作电压。

其中第二、三组的电压受McU控制。

该电源板主要由输入滤波电路、整流电路、功率因素校正电路、PWM交流变换器电路、稳压电路和保护电路组成的。

2.电路工作原理（1）+5VS电压产生及稳压过程1）产生过程：市电220V由连接器JF1输入，经保险丝F1（3.15A／250V）后，进入由T2、T1、C5、C6等组成的抗干扰电路。

滤除高频杂波。

而后再进入整流桥堆DB1进行全波整流及C13滤波获得300V的直流电压。

这个电压通过开关变器T4的（1）（2）绕组加至U2（FS-DH321）的（6）、（7）、（8）脚。

U2是开关电源模块。

与此同时经过整流滤波后的直流300V也通过R111、R112向U2（5）脚提供软启动电压。

u2内部的振荡电路开始振荡，其振荡脉冲电压经整形、均衡、驱动电路放大形成的开关脉冲被加至内部开关管的栅极，使开关管工作于开关状态。

于是在T4的绕组中形成大小、方向时刻变化的脉冲电源。

由于电磁感应，在T4的次级各绕组也感应出相应的感应电压。

其中绕组（3）～（4）的感应电压经D66半波整流C22滤波和D50稳压送至U2的（2）脚向U2提供工作电压；绕组（5）～（7）的感应电压经D13半波整流、C44、L1、C52滤波形成+5VS的电压。

2）稳压控制过程：采用次级取样稳压方式。

当某种原因使得+5VS升高通过电阻R38流入光耦U4中二极管的电流增大，光敏三极管的内阻减小，u2的（3）脚电位下降，内邮脉宽调制电路输出开关脉冲占空比下降。
