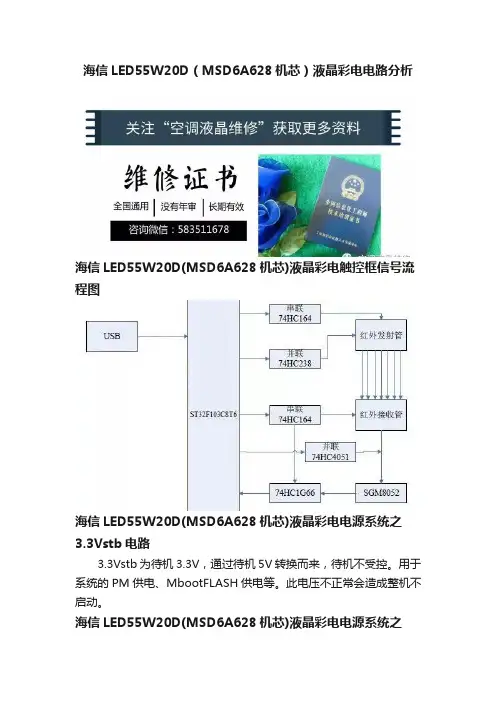

海信LED55W20D（MSD6A628机芯）液晶彩电电路分析海信LED55W20D(MSD6A628机芯)液晶彩电触控框信号流程图海信LED55W20D(MSD6A628机芯)液晶彩电电源系统之3.3Vstb电路3.3Vstb为待机3.3V，通过待机5V转换而来，待机不受控。

用于系统的PM供电、MbootFLASH供电等。

此电压不正常会造成整机不启动。

海信LED55W20D(MSD6A628机芯)液晶彩电电源系统之+5V电路+5V为系统主5V，待机不受控，设计容量为5A。

LED产品中电源板无+5V输出，需要主板通过DC-DC转换而来。

海信LED55W20D(MSD6A628机芯)液晶彩电电源系统之33V_Normal电路海信LED55W20D(MSD6A628机芯)液晶彩电电源系统之核电VCC1.2V电路海信LED55W20D(MSD6A628机芯)液晶彩电电源系统之液晶屏TCON供电电路液晶屏的TCON供电采用最常用的MOS管切换电路，实现TCON 供电的切换控制和输入电源选择。

如果此部分电路出故障，如N44损坏，会导致液晶屏无输出，现象表现为黑屏或灰屏（背光亮的时候），或者有音无图。

海信LED55W20D(MSD6A628机芯)液晶彩电电源系统之USB供电电路分别的OPS模块和电视本身USB口供电。

海信LED55W20D(MSD6A628机芯)液晶彩电电源系统之DDR3供电电路海信LED55W20D(MSD6A628机芯)液晶彩电电源系统之集成运放供电电路此供电不正常会造成VGA输出颜色不正常，或者图像抖动。

海信LED55W20D(MSD6A628机芯)液晶彩电之待机控制电路待机控制采用两级反向的方式，上电时MSD6A628B的控制管脚PWR-ON/OFF默认为高阻状态，这样V2的控制端B为高电平，两级反向后standby为高，电源启动，输出+12V，系统启动。

系统启动后根据EEPROM中读取到的待机状态再来控制PWR-ON/OFF,从而控制整机是出于开机状态还是待机状态。

海信液晶电视机T-CON电路原理分析郝铭李方健编前语：近几年来，液晶电视机已大量进入平常百姓家中，已逐步取代CRT电视机，成为百姓购买电视机的首选。

仅从电视机的图像处理电路上看，液晶电视机与CRT电视机最大的不同，就是增加了时序控制（T-CON）电路，也称为逻辑板电路，这是液晶电视机维修中的难点。

本文将对T-CON电路的基本工作原理进行讲解，并以海信一款典型T-CON电路为例，对具体电路进行分析。

一、T-CON电路基本工作原理那么什么是时序控制电路？它在液晶屏中的作用是什么？它的电路组成有哪些呢？下面逐一进行介绍。

1、什么是时序控制电路CRT伴随着电视的发明已经近一个世纪，其活动视频图像信号的传输技术在不断的进步，但是终端图像的显示器件一直采用的是CRT。

同时，几乎所有视频图像信号的结构、标准都是以CRT的显示特点而设计、制定的，并一直沿用至今。

CRT的显示特点是利用荧光粉的余晖，把顺序着屏的像素信号采用行、场扫描的方式组合成图像，图1所示。

为了适应CRT的这个显示特点，在发送端也利用扫描的方式，在行、场同步信号控制下把图像分解成一个个像素，按照时间的先后顺序进行传送，并且在一行像素和一场像素的间隔处，插入行同步和场同步信号，这是一个模拟信号，是一个随时间变化的单值函数，是一个像素随时间而串行排列的图像信号。

图1 CRT图像显示方式液晶电视机采用TFT液晶屏作为图像显示器件，这是一种从结构上、显示原理上完全不同于CRT的显示器件，它是一种需要行、列驱动的矩阵显示方式，如图2所示。

所以液晶屏无法直接显示原来专门为CRT设计、制定的视频图像信号，但是只要在液晶屏的前端增加一个特殊的转换电路，也就是“时序控制器”，就可以使液晶屏显示出原来只有CRT才能显示的图像信号了。

这个“时序控制器”就是我们常说的时序控制电路，也称为逻辑电路、T-CON电路，是液晶屏可以正常显示目前视频图像信号的关键部件。

图2 液晶屏图像显示方式2、T-CON电路的作用CRT是扫描组合图像，液晶屏是矩阵显示组合图像。

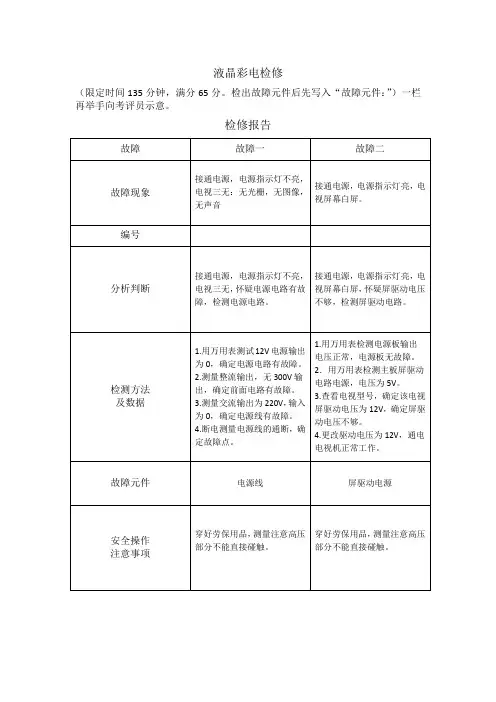

液晶显示器电源电路的故障分析与维修液晶显示器电源电路是液晶显示器的重要组成部分，能否正常运转依赖于电源电路的可靠性。

如果电源电路出现故障，会导致显示器无法正常工作，因此及时发现故障并进行修复至关重要。

本文将从电源电路故障诊断、常见故障分析及维修方法三个方面进行探究。

电源电路故障诊断液晶显示器电源电路的故障诊断首先需要检查显示器是否能够正常开机。

如果无法正常开机，需要检查电源电路的供电情况。

电源电路故障的原因可分为三类：1. 电源线路故障电源线路故障可能导致供电电压不稳定或无法供电等问题。

此时需要检查电源线路是否接触良好，电源插头是否损坏，电源线路是否有断路或短路等情况。

2. 稳压电路故障稳压电路故障可能导致电压不稳定，甚至无法输出稳定电压。

此时需要检查稳压器的工作情况，是否正常输出所需要的电压。

3. 开关电路故障开关电路故障可能导致电源无法正常开关。

此时需要检查开关电路中的开关元件和电感等元件是否工作正常。

常见故障分析下面是几种常见的液晶显示器电源电路故障及其分析：1. 开机后立即关机这种情况一般由于电源线路接触不良、电源插头损坏或者是电源线路出现了短路所致。

首先需要检查电源插头是否正常，是否接触良好。

然后可以借助万用表对电源线路进行测试，检查是否有断路或短路的情况。

2. 显示器无法正常开机这种情况可能是由稳压电路故障所致，导致无法输出所需要的电压。

此时需要检查稳压器是否正常工作，是否输出正常的电压。

同时还需要检查稳压电路中的电容器是否老化或损坏，是否需要更换。

3. 显示器开机后显示异常如果显示器开机后显示异常，可能是由于电源电路故障引起的。

一种常见情况是屏幕无法正常亮度调节，此时需要检查电源电路中的可变电阻是否正常。

另外，还可能是因为开关电路发生了故障，需要检查开关电路中的开关元件和电感等元件是否工作正常。

维修方法液晶显示器电源电路的维修需要具备一定的电子维修知识和能力。

下面是常见的几种维修方法：1. 更换电源线路或电源插头如果发现电源线路或电源插头接触不良或损坏，需要进行更换。

LCD基本电路原理分析LCD（液晶显示器）的基本电路原理可以分为电压驱动和信号驱动两种类型。

1.电压驱动液晶显示器电路原理电压驱动液晶显示器主要由液晶元件、触摸层、驱动电路和控制电路等组成。

液晶元件:液晶单元是液晶显示器的核心部件，由两片平行排列的玻璃基板封装起来，两片基板上分别涂有透明的导电层，并在中间加入液晶材料。

液晶材料是一种有机化合物，其分子结构可以根据电场的变化而改变排列状态，从而控制光的透过程度。

驱动电路:驱动电路负责给液晶单元提供所需的电场。

在横向和纵向各涂一层透明导电层，并根据屏幕的分辨率设计导电线网状结构。

通过外部的驱动电源分别给纵向和横向的导电层施加电压，形成一个均匀的电场。

控制电路:控制电路接收到来自计算机或者其他信号源的图像信号，将图像信号转换为控制电压并传输给驱动电路。

同时还会接收用户的输入指令，如触摸屏的触摸操作。

2.信号驱动液晶显示器电路原理信号驱动液晶显示器与电压驱动液晶显示器相比，最大的区别是信号驱动液晶显示器不需要驱动电路。

它的驱动原理利用了TFT（薄膜晶体管）。

TFT:TFT是一种特殊的薄膜晶体管，可用于控制像素点的亮度和颜色。

每个像素点都有一个对应的TFT，单个像素点由三个互相组合的TFT组成，分别对应红、绿、蓝三个颜色通道。

这样就能够分别控制每个像素点的亮度和颜色输出。

信号驱动液晶显示器使用TFT作为驱动元件，通过控制TFT的导通与截止状态，从而控制液晶分子的排列，实现亮度和颜色的输出。

计算机或者其他信号源通过信号线向TFT传输图像信号，控制TFT的导通与截止，从而控制每个像素点的亮度和颜色。

总结起来，LCD的基本电路原理分为电压驱动和信号驱动两种类型。

电压驱动液晶显示器需要驱动电路提供均匀的电场给液晶单元，而信号驱动液晶显示器通过TFT控制液晶分子的排列，实现亮度和颜色的输出。

无论是哪种驱动方式，控制电路都起着传输图像信号和接收用户输入指令的作用。

第5章液晶显示器开关电源电路检修实训5.1开关电源电路的组成及工作原理液晶显示器电源电路的功能主要是将220V市电转换成液晶显示器工作需要的各种稳定的直流电，为液晶显示器中的各种控制电路、逻辑电路、控制面板等提供工作电压，其工作的稳定性直接影响液晶显示器能否正常工作。

5.1.1液晶显示器开关电源电路的结构液晶显示器开关电源电路主要产生+5V、+12V 的工作电压。

其中，+5V 电压主要为主板逻辑电路、操作面板指示灯等提供工作电压；+12V 电压主要为高压板、驱动板等提供工作电压。

开关电源电路主要由滤波电路、桥式整流滤波电路、主开关电路、开关变压器、整流滤波电路、保护电路、软启动电路、PWM 控制器等组成。

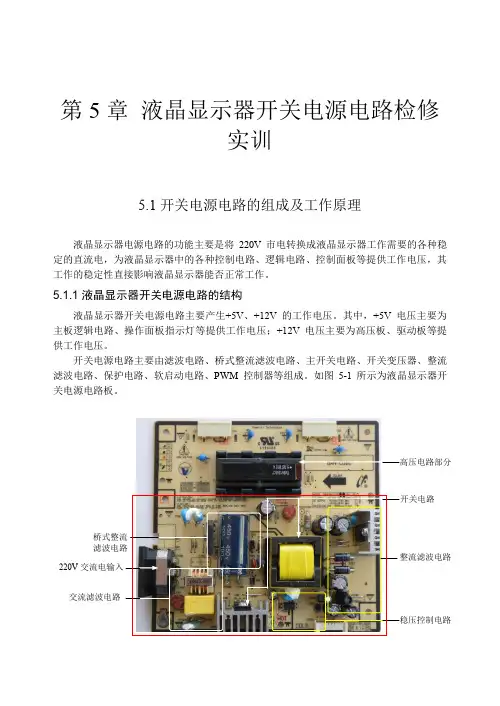

如图5-1所示为液晶显示器开关电源电路板。

220V交流电输入交流滤波电路图5-1 液晶显示器电源电路板其中，交流滤波电路的作用是消除市电中的高频干扰（线性滤波电路一般由电阻、电容和电感组成）；桥式整流滤波电路的作用是将220V 交流电变成310V 左右的直流电；开关电路的作用是将310V 左右的直流电通过开关管和开关变压器后，变成不同幅度的脉冲电压；整流滤波电路的作用是将开关变压器输出的脉冲电压经过整流和滤波后变成负载需要的基本电压5V 和12V ；过压保护电路的作用是尽量避免因负载异常或其他原因导致的开关管损坏或开关电源损坏；PWM 控制器的作用是控制开关管的切换，根据保护电路的反馈电压控制电路。

图5-2 液晶显示器电源电路方框图。

220V 交流直流直流图5-2 液晶显示器电源电路方框图5.1.2液晶显示器开关电源电路工作原理液晶显示器的开关电源电路一般采用开关电路方式，此开关电源电路将交流220V 输入电压经过整流滤波电路变成直流电压，再由开关管斩波和高频变压器降压，得到高频矩形波电压，最后经整流滤波后输出液晶显示器各个模块所需要的直流电压。

如图5-3所示。

图5-3 开关电源电路原理框图其中，C1、L1、C2、C3组成一个EMI滤波电路，L1为一个互感电感滤波器；BD1、C4组成了一个整流滤波电路，BD1为一个桥式整流堆；Q1、U1组成了一个开关振荡电路，Q1为开关管，U1为PWM控制器；T1为开关变压器；D2、L2、C6、R2组成了高频整流滤波电路；D3、L3、C7、R3组成了另一组高频整流滤波电路；反馈电路、U2和U1组成了稳压保护电路，U2为光电耦合器。

夏新液晶彩电电源电路工作原理分析一、电源电路的组成及工作原理1.电源电路的组成框图（见下图）该系列电源所提供的电压分为三组：第一组不受控。

一开机就有的+5vS主要是给操作控制MCU提供电压：第二组给液晶电视LCD屏上的升压板提供+24V工作电压：第三组输出电压较多，有+12V、-12V、+18V、+3.3V和+5V。

这组主要是向音、视频处理电路板及LCD屏上的控制板提供工作电压。

其中第二、三组的电压受McU控制。

该电源板主要由输入滤波电路、整流电路、功率因素校正电路、PWM交流变换器电路、稳压电路和保护电路组成的。

2.电路工作原理（1）+5VS电压产生及稳压过程1）产生过程：市电220V由连接器JF1输入，经保险丝F1（3.15A／250V）后，进入由T2、T1、C5、C6等组成的抗干扰电路。

滤除高频杂波。

而后再进入整流桥堆DB1进行全波整流及C13滤波获得300V的直流电压。

这个电压通过开关变器T4的（1）（2）绕组加至U2（FS-DH321）的（6）、（7）、（8）脚。

U2是开关电源模块。

与此同时经过整流滤波后的直流300V也通过R111、R112向U2（5）脚提供软启动电压。

u2内部的振荡电路开始振荡，其振荡脉冲电压经整形、均衡、驱动电路放大形成的开关脉冲被加至内部开关管的栅极，使开关管工作于开关状态。

于是在T4的绕组中形成大小、方向时刻变化的脉冲电源。

由于电磁感应，在T4的次级各绕组也感应出相应的感应电压。

其中绕组（3）～（4）的感应电压经D66半波整流C22滤波和D50稳压送至U2的（2）脚向U2提供工作电压；绕组（5）～（7）的感应电压经D13半波整流、C44、L1、C52滤波形成+5VS的电压。

2）稳压控制过程：采用次级取样稳压方式。

当某种原因使得+5VS升高通过电阻R38流入光耦U4中二极管的电流增大，光敏三极管的内阻减小，u2的（3）脚电位下降，内邮脉宽调制电路输出开关脉冲占空比下降。

液晶电视实验报告液晶电视实验报告引言：液晶电视是当今家庭娱乐中不可或缺的一部分。

它以其高清晰度、色彩鲜艳和节能环保等优势，成为了大众追捧的对象。

本实验旨在通过对液晶电视的研究和实验，深入了解其原理和工作机制。

实验一：液晶显示原理液晶电视的核心是液晶显示技术。

在这个实验中，我们将通过观察液晶分子在电场作用下的行为，来理解液晶显示的原理。

实验材料：1. 液晶显示器2. 直流电源3. 透明电极玻璃板4. 液晶材料实验步骤：1. 将透明电极玻璃板放置在实验台上。

2. 在电极玻璃板上涂抹液晶材料。

3. 将电极玻璃板连接到直流电源上。

4. 逐渐增加电压，观察液晶材料的变化。

实验结果：当电压较低时，液晶分子无序排列，无法通过光线。

但随着电压的增加，液晶分子开始排列成特定的方向，允许光线通过。

这样，液晶显示器就能够显示图像和文字。

实验二：LED背光技术现代液晶电视大多采用LED背光技术，以提供更好的画质和节能效果。

本实验将探究LED背光技术的原理和优势。

实验材料：1. LED灯2. 液晶电视3. 透明材料实验步骤：1. 打开液晶电视，观察其显示效果。

2. 将LED灯放置在液晶电视背后，以提供背光。

3. 再次观察液晶电视的显示效果。

实验结果：通过使用LED灯作为背光源，液晶电视的显示效果明显提升。

LED背光技术不仅能够提供更高的亮度和对比度，还能够节约能源，延长液晶电视的使用寿命。

实验三：观看体验对比在这个实验中，我们将通过观看不同分辨率和屏幕尺寸的液晶电视，来比较它们的视觉效果和观看体验。

实验材料：1. 不同分辨率和屏幕尺寸的液晶电视实验步骤：1. 分别观看不同分辨率和屏幕尺寸的液晶电视。

2. 对比它们的画质、色彩还原度和观看舒适度。

实验结果：通过观看不同分辨率和屏幕尺寸的液晶电视，我们发现高分辨率和大屏幕的液晶电视能够提供更为清晰和逼真的画面，让观看者沉浸其中。

而低分辨率和小屏幕的液晶电视则可能导致画面模糊和细节丢失，观看体验不佳。

液晶显示器常见电源电路分析LCD(液晶显示器)电源电路和CRT型彩显一样包括主电源电路和二次电源电路两部分。

不过它的主电源电路有内置和外置两种。

外置电源(通常称为电源适配器)为LCD提供Acl6v或DCl2～18V电压．再通过机内的二次电源电路产生12V、5V、3．3V等多种直流电压。

由于外置电源结构比较简单且成品较多．所以本文仅介绍了内置主电源电路和二次电源电路工作原理和检修方法。

该文是一篇兼具资料性和指导性的文章．提供的10种LcD电源IC资料也较新颖．可供大家检修LCD电源时参考。

一、电源控制芯片FAl3842N构成的开关电源1．FAl3842N的内部结构及引脚FAl3842N(同UC3842)是一种电流型电源控制芯片．它的内部南振荡器、5V基准电压发生器、PWM锁存器、电流比较器等构成，如图1所示．它的引脚功能如表l所示。

表1 FAl3842N引脚功能2．典型电路分析下面以图2所示的AOC （冠捷）LCD彩显为例介绍FAl3842N构成的开关电源。

(1)功率变换市电经整流滤波后的300V左右的直流电压．一路通过开关变压器'1901的初级绕组(①一③绕组)加到开关管Q901(2SK2996)fl,'3D$_及为它供电，而且经R903、R904对C914充电；另一路经限流电阻R905～R910、滤波电容C906和BD901内的一个整流管构成充电网路．在C906两端建立启动电压。

市电输人回路的NR901是负温度系数热敏电阻，用来限制开机瞬间C904充电产生的初始大电流。

当C906两端电压达到l6V时IC901内部的启动电路开始工作。

IC901工作后．它内部的基准电压发生器产生的5V电压不仅为内部的振荡器等电路供电，而且从IC901的⑧脚输出。

⑧脚输出的5V基准电压经R913、R919、C910和④脚内的振荡器通过振荡，在C910两端产生锯齿波脉冲电压．该锯齿波脉冲作为触发信号．控制IC901内部PWM电路产生矩形开关管激励脉冲，该脉冲经驱动电路放大后从IC901的⑥脚输出。
