液晶显示器电源电路分析

戴尔IN2030Mf液晶显示器电源电路维修故障现象：开机电源指示灯不亮，屏幕无光栅。

分析与检修：检查发现电源板开关管Q850（7N60）漏极、源极及栅极极间均击穿，电阻R853（0.2Ω1W）、R869（0.5Ω2W）爆裂开路。

更换R853、R869、Q850后，故障并未排除，仔细观察，发现接口CN852上焊有一小电路板。

为了便于分析排查故障，对该电源电路板做了电路图测绘。

查阅相关资料，了解电路基本原理。

INN801B是由Richpower公司开发的一款高性能固定频率电流模式控制器，由于采用了Richpower所开发出的500V高压IC制程与电路技术，可省去一般AC/DC PWM IC的启动电阻及其相对产生之功率损耗。

因此，使用该款PWM IC于输出75W以下之电源电路应用，其无负载之待机损耗可低于0.3W，而于低瓦数之应用(例如10W)更可达到0.1W以下，专为离线和DC－DC变换器应用而设计。

它具有管脚数量少、外围电路简单、安装调试简便、性能优良、价格低廉等优点，可精确地控制占空比，实现稳压输出，还拥有低待机功耗和众多保护功能，所以只需最少的外部零组件（有效减低成本）就可以为设计人员能获得效益高的解决方案，在实际中得到广泛的应用。

INN801B适用于CRT电视机、LCD电视机、笔记本电脑交流/直流适配器、离线电池充电器、DVD播放器和机顶盒等其它消费电子产品以及任何要求高能效和低EMI 的电源中。

INN801B主要的特征与优点如下：在无负载和低负载时时，PWM的频率会线性降低进入待机模式以实现低功耗，同时提供稳定的输出电压。

由于采用BiCMOS，启动电流和正常工作电流减少到100μA和4.0mA，因此可大大提高电源的转换效率。

INN801B是固定频率的PWM控制器，它的工作频率频率取值为65kHz。

内建同步斜率补偿电路，可保证连续工作模式下电流回路的稳定性。

整合许多保护及外围电路，如斜率补偿、过电压保护、过载保护等，不但使工作更稳定、可靠，更可大幅减少外部零件及其相对应之零件成本与生产成本。

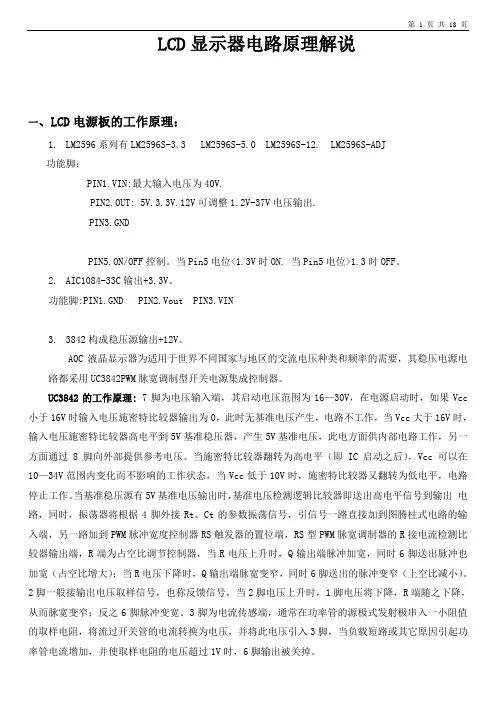

LCD显示器电路原理解说一、LCD电源板的工作原理：1.LM2596系列有LM2596S-3.3 LM2596S-5.0 LM2596S-12. LM2596S-ADJ功能脚：PIN1.VIN:最大输入电压为40V.PIN2.OUT: 5V.3.3V.12V可调整1.2V-37V电压输出.PIN3.GNDPIN5.ON/OFF控制。

当Pin5电位<1.3V时ON. 当Pin5电位>1.3时OFF。

2.AIC1084-33C输出+3.3V。

功能脚:PIN1.GND PIN2.Vout PIN3.VIN3.3842构成稳压源输出+12V。

AOC液晶显示器为适用于世界不同国家与地区的交流电压种类和频率的需要，其稳压电源电路都采用UC3842PWM脉宽调制型开关电源集成控制器。

UC3842的工作原理: 7脚为电压输入端，其启动电压范围为16—30V，在电源启动时，如果Vcc 小于16V时输入电压施密特比较器输出为0，此时无基准电压产生，电路不工作，当Vcc大于16V时，输入电压施密特比较器高电平到5V基准稳压器，产生5V基准电压，此电方面供内部电路工作，另一方面通过8脚向外部提供参考电压。

当施密特比较器翻转为高电平（即IC启动之后），Vcc可以在10—34V范围内变化而不影响的工作状态，当Vcc低于10V时，施密特比较器又翻转为低电平，电路停止工作。

当基准稳压源有5V基准电压输出时，基准电压检测逻辑比较器即送出高电平信号到输出电路，同时，振荡器将根据4脚外接Rt、Ct的参数振荡信号，引信号一路直接加到图腾柱式电路的输入端，另一路加到PWM脉冲宽度控制器RS触发器的置位端，RS型PWM脉宽调制器的R接电流检测比较器输出端，R端为占空比调节控制器，当R电压上升时，Q输出端脉冲加宽，同时6脚送出脉冲也加宽（占空比增大）；当R电压下降时，Q输出端脉宽变窄，同时6脚送出的脉冲变窄（上空比减小）。

2脚一般接输出电压取样信号，也称反馈信号，当2脚电压上升时，1脚电压将下降，R端随之下降，从而脉宽变窄；反之6脚脉冲变宽。

液晶显示器电源电路的故障分析与维修液晶显示器电源电路是液晶显示器的重要组成部分，能否正常运转依赖于电源电路的可靠性。

如果电源电路出现故障，会导致显示器无法正常工作，因此及时发现故障并进行修复至关重要。

本文将从电源电路故障诊断、常见故障分析及维修方法三个方面进行探究。

电源电路故障诊断液晶显示器电源电路的故障诊断首先需要检查显示器是否能够正常开机。

如果无法正常开机，需要检查电源电路的供电情况。

电源电路故障的原因可分为三类：1. 电源线路故障电源线路故障可能导致供电电压不稳定或无法供电等问题。

此时需要检查电源线路是否接触良好，电源插头是否损坏，电源线路是否有断路或短路等情况。

2. 稳压电路故障稳压电路故障可能导致电压不稳定，甚至无法输出稳定电压。

此时需要检查稳压器的工作情况，是否正常输出所需要的电压。

3. 开关电路故障开关电路故障可能导致电源无法正常开关。

此时需要检查开关电路中的开关元件和电感等元件是否工作正常。

常见故障分析下面是几种常见的液晶显示器电源电路故障及其分析：1. 开机后立即关机这种情况一般由于电源线路接触不良、电源插头损坏或者是电源线路出现了短路所致。

首先需要检查电源插头是否正常，是否接触良好。

然后可以借助万用表对电源线路进行测试，检查是否有断路或短路的情况。

2. 显示器无法正常开机这种情况可能是由稳压电路故障所致，导致无法输出所需要的电压。

此时需要检查稳压器是否正常工作，是否输出正常的电压。

同时还需要检查稳压电路中的电容器是否老化或损坏，是否需要更换。

3. 显示器开机后显示异常如果显示器开机后显示异常，可能是由于电源电路故障引起的。

一种常见情况是屏幕无法正常亮度调节，此时需要检查电源电路中的可变电阻是否正常。

另外，还可能是因为开关电路发生了故障，需要检查开关电路中的开关元件和电感等元件是否工作正常。

维修方法液晶显示器电源电路的维修需要具备一定的电子维修知识和能力。

下面是常见的几种维修方法：1. 更换电源线路或电源插头如果发现电源线路或电源插头接触不良或损坏，需要进行更换。

LCD基本电路原理分析液晶显示器（Liquid Crystal Display，简称LCD）是一种广泛应用于个人电子设备中的显示技术。

它使用电场控制液晶分子的取向来调节光的透过率，实现信息的显示。

液晶显示器的电路主要包括驱动电路和控制电路两部分，下面我们将对LCD的基本电路原理进行分析。

驱动电路驱动电路是液晶显示器的核心部分，它主要负责向液晶单元施加适当的电场，调节光的透过率。

液晶显示器中常用的驱动电路包括被动矩阵驱动电路和主动矩阵驱动电路两种。

被动矩阵驱动电路是一种简单而经济的驱动方式，它使用行列交叉的导电线网格，通过行和列之间的交叉点施加电压来驱动液晶单元。

液晶单元的每个像素由两个导电网格之间的间隔区域组成，该区域中填充有液晶材料。

当驱动电压施加在液晶单元的间隔区域上时，液晶分子通过电场的作用，会改变光的偏振方向，从而调节光的透过率，实现显示效果。

主动矩阵驱动电路是一种更先进、更复杂的驱动方式。

它使用多个非晶硅薄膜晶体管（TFT）来驱动每个像素点，通过逐行选通的方式控制每个像素的亮暗。

在主动矩阵驱动电路中，每个像素点都有一个独立的驱动器，通过逐行选通的方式控制每行像素点的亮暗。

这种驱动方式可以实现更高的分辨率和更快的响应速度。

控制电路控制电路是液晶显示器的另一部分，它用于控制驱动电路的动作，以及信号的输入和输出。

控制电路中包含了对显示模式、亮度、对比度等参数的设置，以及标准的接口电路用于接收来自外部设备的信号。

控制电路中的重要组件包括微处理器、时钟电路、记忆电路等。

微处理器负责根据用户的输入和外部信号，控制液晶显示器的工作状态。

时钟电路用于提供精确的时序信号，保证液晶单元能够按照正确的顺序进行驱动和刷新。

记忆电路用于存储和输出驱动信号，以实现电压逐行选通的驱动方式。

此外，控制电路还包括输入和输出接口电路，用于与外部设备进行通信。

常见的接口电路包括VGA、HDMI、DVI等，它们可以接收来自计算机、DVD播放器、摄像机等设备的信号，经过控制电路的处理后，驱动液晶显示器显示出图像。

LCD基本电路原理分析LCD（液晶显示器）的基本电路原理可以分为电压驱动和信号驱动两种类型。

1.电压驱动液晶显示器电路原理电压驱动液晶显示器主要由液晶元件、触摸层、驱动电路和控制电路等组成。

液晶元件:液晶单元是液晶显示器的核心部件，由两片平行排列的玻璃基板封装起来，两片基板上分别涂有透明的导电层，并在中间加入液晶材料。

液晶材料是一种有机化合物，其分子结构可以根据电场的变化而改变排列状态，从而控制光的透过程度。

驱动电路:驱动电路负责给液晶单元提供所需的电场。

在横向和纵向各涂一层透明导电层，并根据屏幕的分辨率设计导电线网状结构。

通过外部的驱动电源分别给纵向和横向的导电层施加电压，形成一个均匀的电场。

控制电路:控制电路接收到来自计算机或者其他信号源的图像信号，将图像信号转换为控制电压并传输给驱动电路。

同时还会接收用户的输入指令，如触摸屏的触摸操作。

2.信号驱动液晶显示器电路原理信号驱动液晶显示器与电压驱动液晶显示器相比，最大的区别是信号驱动液晶显示器不需要驱动电路。

它的驱动原理利用了TFT（薄膜晶体管）。

TFT:TFT是一种特殊的薄膜晶体管，可用于控制像素点的亮度和颜色。

每个像素点都有一个对应的TFT，单个像素点由三个互相组合的TFT组成，分别对应红、绿、蓝三个颜色通道。

这样就能够分别控制每个像素点的亮度和颜色输出。

信号驱动液晶显示器使用TFT作为驱动元件，通过控制TFT的导通与截止状态，从而控制液晶分子的排列，实现亮度和颜色的输出。

计算机或者其他信号源通过信号线向TFT传输图像信号，控制TFT的导通与截止，从而控制每个像素点的亮度和颜色。

总结起来，LCD的基本电路原理分为电压驱动和信号驱动两种类型。

电压驱动液晶显示器需要驱动电路提供均匀的电场给液晶单元，而信号驱动液晶显示器通过TFT控制液晶分子的排列，实现亮度和颜色的输出。

无论是哪种驱动方式，控制电路都起着传输图像信号和接收用户输入指令的作用。

液晶电视电源电路工作原理与检修前言：液晶电视的电源与传统CRT电视电源相比，不仅多出了PFC电路、桥式开关电路,而且保护电路也更加复杂和完善。

虽然很多专业电源厂家为液晶电视开发的电源板种类繁多，但原理大同小异.本期以康佳台达液晶电源为例，讲解液晶电源工作原理与故障检修的思路与方法。

液晶电视电源主要由待机副电源、PFC（功率因数校正)电源、主电源、过压过流过热保护、开待机控制等电路组成,其输出一般有24v、12V、5V等几组电压，由主板CPu控制其开／待机，待机时仅有+5Vsb副电源输出，组成框图见图1。

所有液晶电视的电源板都是副电源部分先工作，输出5v电压给主板CPu供电，CPu得到开机指令后输出控制信号PS-ON，让电源板上的PFC电路工作，产生正常的PFC电压（400V左右），接下来由PFC电路生成一个控制信号，使PWM脉冲振荡主电源开始工作，从变压器次级得到+12v和+24v电压给后级负载电路供电。

其中，+12V电压主要给主板的信号处理电路和伴音功放电路供电;+24v电压主要给背光电路(高压板）供电。

这里我们先介绍一下液晶电源中的特殊单元电路.1．升压直流斩波电路PFC电源采用的就是该电路。

它主要利用电感线圈自感和储能特性，即电感线圈的自感电动势总是阻碍通过其电流的变化：当电流增大时，自感电动势与原来电流方向相反；当电流减小时，自感电动势的方向与原来电流方向相同.这里的“阻碍”，不是“阻止”，而是“延缓”是使回路中原来的电流变化得缓慢一些。

升压原理如图2。

上面是Q1导通状态图，下面是Q1截止状态图。

当Q1导通时,电源Ue通过L3、Q1构成回路，在L3上产生左正右负的自感电动势UL，D1反向截止(Q1、D1、c3是一组回路)；当Q1截止时，L3上的自感电动势马上逆转，阻碍电流突降,UL变成左负右正,这时Ue和UL两组电源进行串联叠加，D1正向导通对c3充电，得到B+电源给负载供电。

B+等于Ue+UL，明显B+大于Ue。

液晶显示器电源电路图220V交流市电通过交流保险管F101后进入由CXl01、LFl01等组成的抗干扰电路，经抗干扰电路处理后再进入BDl01进行整流。

为了防止瞬间大电流冲击，在整流后加入了THl01 NTC热敏电阻，最后经C101滤波生成约300V的直流电压。

从中可以看出，本电路不同于其他显示器开关电源的地方，一是THl01的位置不同(一般电路多设置在电源进线端)，另一点就是未设置电源开关，从而决定了只要插头接人市电，整个开关电源电路就开始工作，这也恰恰是借助于FAN7601优良的“绿色”功能来实现的。

整流滤波电路产生的约300V直流电压分两路输入开关电源电路，一路经开关变压器T1的①一②绕组加到开关管Q101的漏极。

另一路通过启动电阻R117加到开关电源PWM控制器FAN7601的①脚，通过启动控制电路由⑦脚对外部电容c108充电，当C108两端电压上升到11V时，FAN7601内部振荡电路起振，从⑥脚输出驱动脉冲，通过D103、R106、R107加到Q101栅极,使开关管工作于开关状态。

开关变压器各绕组有感应电压产生，通过各整流滤波系统向负载提供直流电压。

其中开关变压器的③-④绕组产生感应电压经R105限流、D102滤波后向FAN7601的⑦脚提供芯片工作电压，第 1 页启动控制电路关断①脚的电流输入。

第 2 页在以往的开关电源维修中，尽管采用启动电阻功率比较大但依然是易损元件之一，而且发热量也比较大，实际上就是由于通电后启动电阻一直有电流通过的原因。

而在这款电源中，启动电阻却采用了一个0Ω的贴片元件，是明显区别于其他电路的，这里我们学习到新型“绿色电源芯片”内部都设有一个启动开关，一旦电源达到正常工作状况(启动过程结束)，就会切断启动电阻器，这样便可省去一大部分的功率损耗。

其电路本身的故障率也接近于零该机稳压控制电路主要由U101、光电耦合器PC201、精密稳压器件U201(KIA431)及取样电阻R205、R211、R214、R210等组成。

造成电源电路故障的原因可能是：保险管烧坏、滤波电容损坏、开关管烧坏、稳压电路异常、保护电路异常等。

当液晶显示器电源电路出现故障后，常见的故障现象主要有以下几点。

（1）按电源开关后，电源指示灯不亮，液晶显示器无反应；（2）按电源开关后，电源指示灯一闪即灭；（3）按电源开关后，液晶显示器无反应，检查后发现总是烧坏保险管。

1．无输出电压故障分析如果液晶显示器电源电路中的+5V 和+12V 电压均无输出，一般是由于无交流电输入，或电源连接线断线，或开关电源损坏等引起的。

2．输出电压低故障分析如果液晶显示器电源电路中的+5V 和+12V 输出电压均偏低，一般是由于滤波电容失容引起，可打开电源外壳后直接更换电容。

3．无输出且有“吱吱”响声故障分析如果液晶显示器电源电路无输出电压，且有“吱吱”响声，一般是由于+310V 滤波电容失容，或负载有短路引起的。

5.2.2 流程图——电源电路故障检修流程电源电路故障检修流程如图5-9所示（以图5-2所示电源电路图为例）。

5.2.3 维修实战——电源电路无电压输出故障维修当液晶显示器电源电路出现故障后，其检修方法如下（参考图5-2）。

检查液晶显示器的供电电网是否有电，电网电压与该液晶显示器要求的供电电压是否一致，电源插座是否有电等。

测量电源板输出电压是否为0。

如果电源板输出电压不为0，接着检查+12V/+5V 保护电路中的元器件（如二极管ZD902/ZD903等），并更换损坏的元器件。

如果电源板输出电压为0，接着测量电源板电源插座220V 电压是否正常。

如果不正常，检查电源线缆和电源插座是否接触良好。

如果电源板电源插座220V 电压正常，接着检查电源保险管是否烧断。

如果烧断，转到。

如果保险管没有烧断，接着测量310V 滤波电容（如C905）引脚电压是否为310V。

如果不是，检查310V 滤波电容及整流滤波电路中的整流二极管和滤波电容、电感，并更换损坏的元器件。

如果310V 滤波电容引脚电压为310V，接着检查开关管是否正常。

新版液晶显示器常见故障实修演练76滤波后形成正反馈电压加到开关振荡集成电路IC901的⑦脚，从而维持振荡电路的工作，使开关电源电路进入正常工作状态。

开关电源起振后，开关变压器 T901 的次级绕组感应的脉冲电压，经整流、滤波电路后输出+12V和+5V电压。

误差检测电路设在+12V的输出电路中，R920与R922的分压点作为取样点。

当+12V输出电压升高时，经取样电阻分压加至误差检测电路误差放大器IC903的R端的电位升高，IC903的K 端电压则降低，使流经光电耦合器IC902内部发光二极管的电流增大，发光二极管亮度增强，光电耦合器IC902内部光敏晶体管导通程度增强，输出的电信号送至开关振荡集成电路IC901 的②脚，作为负反馈信号控制开关振荡集成电路IC901输出脉冲的宽度，以保持电源电路输出电压的稳定。

4.2.2 冠捷（AOC）V22型液晶显示器电源电路的电路分析图4-16所示为冠捷（AOC）V22型液晶显示器电源电路，该电路安装在电源适配器中，主要是由熔断器F901、互感滤波器L901和L902、桥式整流堆BD901、+300V滤波电容C904A 和C904、开关变压器T901、开关振荡集成电路IC901（SG5841SZ）、开关场效应晶体管Q901（2SK2843）、光电耦合器IC903（PC123X2YFZOF）和电压比较器IC902等部分构成的。

交流输入电路是由熔断器F901、互感滤波器L901和L902以及滤波电容等部分构成的，其主要功能是滤除交流电路中的噪声和脉冲干扰。

滤波后的220V交流电压经桥式整流堆BD901、滤波电容C904A和C904后，变成约300V 的直流电压，一路经开关变压器T901的初级绕组①—④加到开关场效应晶体管Q901的漏极，开关场效应晶体管Q901的源极经R919、R920、R918、R921、R935接地，栅极受开关振荡集成电路IC901的⑧脚控制。
